5 правил как выбрать хороший удлинитель - сечение провода и мощность приборов, сетевой фильтр как защищает

Как выбрать сетевой фильтр для компьютера и ноутбука

Многие, приобретая ноутбук, моноблок или настольный компьютер не забывают и приобретении фильтра пилота, и поступают правильно. Дорогостоящая техника может сломаться в результате скачков в сети, поэтому ее обязательно нужно защищать от поломки.

При выборе фильтра для защиты ноутбука и компьютера нужно посмотреть на такие первостепенные моменты, как:

количество розеток,
длину провода,
наличие кнопки включения и светового индикатора.

Стандартная длина составляет 180 см, но при желании можно поискать модели со шнуром в 3 и 5 м. Чем длиннее провод, тем он практичнее в эксплуатации, а в офисе будет удобнее короткий шнур, чтобы он не путался под ногами.

Если длина провода оказалась короче, чем заявил производитель, остальные качества устройства также могут быть подвергнуты сомнению, от покупки данного устройства лучше отказаться.

Конечно, устройство должно быть мощным, то есть его должно хватить на все приборы, которые вы планируете подключать к нему.

Будет удобно наличие кнопки отключения и включения, чтобы каждый раз не вынимать шнур из розетки, тем более, если она находится в труднодоступном месте. Лампочка будет сигнализировать о том, включено ли устройство или нет.

Розеток должно быть достаточно для всех устройств: роутера, принтера, монитора, сканера, чтобы не пришлось приобретать дополнительные удлинители, не выполняющие функции сетевого фильтра. Также проверьте расстояние между розетками – его должно хватать для удобного подключения сразу нескольких устройств.

Пригодится и крепление под провода, оно будет полезно, если проводов много, и не хочется, чтобы они спутывались. Данный «пункт» необязательный, но будет удобен в эксплуатации.

Стоит иметь в виду, что ни один сетевой фильтр не обеспечит полную защиту компьютера от скачков в сети. С такой задачей справиться под силу только источнику бесперебойного питания или стабилизатору напряжения.

Важно обратить внимание на такую характеристику, как максимальный ток – этот показатель должен быть не менее 10 А, а также энергию скачка – в дорогих фильтрах он может достигать нескольких тысяч Дж. Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками.

Также если вы планируете крепить устройство к стене, приобретите сразу фильтр с таким креплением.

Убедитесь, что у фильтра достаточный срок гарантии. Надежные производители обычно дают на свою продукцию гарантию сроком до 5 лет.

Не стоит покупать дешевые устройства сомнительного производства. Лучше потратиться один раз и приобрести качественный надежный фильтр.

ВИДЕО ИНСТРУКЦИЯ

Если у вас ноутбук

Что касается ноутбуков, то они оснащены аккумуляторными батареями, которые способны частично сглаживать скачки напряжения. Но даже при наличии батареи рекомендуется покупка сетевого фильтра, так как батареи могут вести себя непредсказуемо.

Особенно они не любят, когда их не выключают из сети и при этом выключают ноутбук. Если вы забываете или не хотите каждый раз вытаскивать вилку из розетки, воспользуйтесь сетевым фильтром.

Для того, чтобы работа сетевого фильтра была исправной, в устройство не должны подключаться никакие другие приборы, например, утюг или чайник. Также обязательно должна быть заземлена розетка. К сожалению, в старых домах это встречается не всегда.

Нужен ли сетевой фильтр для телевизора

Довольно спорным среди специалистов является вопрос необходимости установки фильтра для телевизора. Многие считают, что если в вашем доме не отключают электричество, то можно обойтись без этого устройства. Но много ли в нашей стране таких домов?

Ведь даже в столице перебои с электричеством – случай нередкий. А это значит, что о покупке фильтра сетевого помехоподавляющего стоит позаботиться. Бесперебойник поможет продлить срок службы техники при часом отключении и включении.

Для установки дома будет достаточно недорогой модели в 250 Ватт. Ее хватит для стабильной работы обычного телевизора в 130 Ватт с учетом роутера и ресивера.

Стоимость такого устройства будет колебаться в районе двух тысяч рублей, что гораздо дешевле, нежели ремонт оборудования в случае поломки. Если же в доме наблюдаются регулярные проблемы с электричеством, стоит приобрести мощный бесперебойник, способный работать достаточно долго.

Для ЖК телевизоров рекомендуется установка стабилизаторов, подобранных под напряжение именно вашей розетки. Как правило, обычные сетевые фильтры не способны защитить дорогие ЖК телевизоры от поломки, это под силу только стабилизаторам.

На что обращать внимание при выборе?

В магазинах есть разные удлинители: с одной, двумя розетками в блоке и более, с кнопкой «Вкл/Выкл» или без нее, оснащенные индикатором напряжения и нет. Также существуют модели с устройством защитного отключения, заземлением – они считаются наиболее безопасными.

Так как при работе стиральной машины есть вероятность протечки, значит, вода может попасть на токопроводящие части удлинителя. Это повышает требования к устройству.

Подбирая электроудлинитель для подключения машинки-автомат, следует обращать внимание на следующие его характеристики:

длина кабеля, материал изготовления, сечение жил;
количество розеток в блоке;
оснащение заземляющим проводом;
наличие устройства, защищающего от замыкания в сети.

К примеру, если стиралка потребляет 2,5 кВт, то показатель силы тока при сетевом напряжении 220 Вольт будет равен 11,4 А. Следовательно, понадобится провод, выдерживающий ток 16 Ампер. Это соответствует сечению медного кабеля 1,5 мм². Длина шнура должна составлять от 3 до 7 метров.

Стиральная машинка дает серьезную нагрузку на электроудлинитель, поэтому не стоит покупать устройство на несколько розеток. Идеальный вариант – блок с одним разъемом

Важно, чтобы имелся заземляющий провод, найти его просто, он окрашен в желто-зеленый цвет

Так как удлинитель обычно используется в ванных комнатах, а это помещение с повышенной влажностью, он должен соответствовать степени защиты IP20 от влаги и пыли, а также классу IP44, свидетельствующему, что устройство нечувствительно к брызгам.

Обязательно, чтобы удлинитель был оснащен предохранителями, защищающими от короткого замыкания в электрической цепи. Это необходимо, чтобы в случае скачков напряжения устройство могло поглотить и нейтрализовать всплески тока.

Стоимость удлинителя с заземлением и устройством защитного отключения будет в два раза выше, чем цена на модели без этих дополнений. Однако в данном случае экономить не стоит – на кону не только сохранность дорогостоящей техники, но и безопасность вашей семьи.

Конструкция вилки и розеток, их количество

По конструкции вилки и розетки можно выбрать удлинитель с заземлением или без. При этом в вариант исполнения с контактами заземления и глубокими розетками будет затруднительно или невозможно вставить в них вилки советских электроприборов. Для подключения не слишком мощной бытовой техники (до 1 кВт) универсальным будет вариант исполнения с неглубокими розетками.

Конструктивно вилки могут быть литыми и разборными.

Литые вилки прослужат дольше, а разборные быстрее заменить. Учтите при выборе удлинителя и тот факт, что экземпляры с разборными вилками часто могут оказаться контрафактной продукцией, то есть так называемым самопалом.

Также важно правильно выбрать степень пылевлагозащиты. Для использования под открытым небом, например, на даче для подключения газонокосилки или в строительстве для сварочного аппарата, нужно учитывать возможные попадания капель воды

В этом случае нужно выбирать удлинитель с как можно более высокой степенью защиты, она маркируется как IPxx, где xx-цифры и чем они больше – тем более защищено устройство. На фото ниже вы видите пример модели с закрывающимися розетками.

Розеток может быть от 1 до 4. Реже встречаются модели с 5 и более разъемами для подключения вилки. Не покупайте переноску с 4 розетками если точно знаете, что она вам нужна для конкретного прибора и больше вы ничего подключать не будете. В таком он и прослужит дольше и будет безопаснее.

Какого сечения кабель нужен для подключения электроплиты

И так вы решились на ремонт и надумали поменять проводку в квартире со старой алюминиевой на более надёжную медную.

Перед вами сразу возникнет вопрос, а какое сечение провода выбрать, чтобы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире довольно много и потребляет она большое количество электроэнергии.

Для начала, вам необходимо определится с количеством, нужных вам для комфортного подключения потребителей электроэнергии, розеток.

Медный кабель считается более надежным для разводки, но он дороже минимум в два раза, чем алюминиевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Лучше всего подойдёт для таких целей медный провод, с цельным или (на самый крайний случай) многожильным сердечником с хорошей виниловой изоляцией, типа ВВГ.

Благо на рынке предостаточный выбор такой продукции и времени на его поиск вы много не потратите. В основном, для подключения внутренних розеток подходит провод с диаметром сечения 2,5 квадратных миллиметра, если будете использовать розетки с заземлением, то провод стоит купить трёх жильный такого же сечения.

Для проводки комнатного освещения подойдёт провод меньшего диаметра — 1.5 квадратных миллиметра вполне достаточно.

Какое сечение и куда прокладывать

Провод для комнатного освещения, от разделительной коробки, прокладывать нужно отдельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут нагреваться. К ним подключаются приборы большей мощности.
Для стационарных электроприборов большой мощности провод нужно прокладывать отдельный и большего сечения. К таким приборам относятся электроплита, стиральная машина, электрическая духовка. Провод для них нужно выбрать сечением от 4 до 5 квадратных миллиметров. Также перед покупкой нужной проводки рассчитайте нужный метраж, чтобы проводов хватило, и ненужно было впоследствии их стыковать.

Опытные электрики советуют сразу брать на 10% больше кабеля, чем по расчетам. Сэкономите нервы и время.

Теперь можно переходить к распределительным коробкам и отсечным автоматам. Распределительных коробок нужно столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод отдельно в каждую распределительную коробку.

Мощность для распределительной коробки

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, чтобы узнать их общую мощность и определиться с сечением провода.

От этих данных зависит провод какого сечения нужно прокладывать от распределительного щитка в распределительную коробку.Если мощность приборов не больше 3 кВт достаточно провода диаметром в 2,5 миллиметра квадратного.

Для кухни, где в основном сосредоточены мощные приборы, от щитка до розетки нужно проложить провод сечением в 6 миллиметров квадратных.

На фото представлен правильный вариант монтажа проводки в распределительной коробке.

Теперь стоит подвести итоги. Если вы не уверены, что сможете самостоятельно справится с этим важным делом, то стоит обратиться к специалистам, которые произведут необходимые работы на профессиональном уровне, и вы не будете иметь проблем в процессе эксплуатации электропроводки.

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Медные жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Алюминиевые жилы, проводов и кабелей

Сечение токопро водящей жилы, кв.мм	Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Также рекомендуем посмотреть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:

Source: stroykadoma.org

Инструкция по эксплуатации

При желании вы можете стационарно зафиксировать удлинитель перед использованием – для этого конструкция катушки оснащена двумя монтажными отверстиями.

Установите катушку в подходящем месте, разметьте места будущего расположения крепежей через отверстия, просверлите углубления и зафиксируйте барабан удлинителя при помощи болтов или других подходящих крепежных изделий.

Чтобы свернуть кабель после использования, потяните за него, обеспечив закрепленное положение, после чего медленно сверните провод.

Правила использования

Автоматические катушки характеризуются высоким показателем силы тяги. Не допускайте бесконтрольного свертывания кабеля. Придерживайте его конец и медленно направляйте по движению автоматической катушки.

Катушки современных садовых удлинителей укомплектованы механизмами, обеспечивающими защиту от перегрева в процессе эксплуатации. Как правило, цветовая индикация в разных моделях одинакова. Так, если светодиод светится красным, это свидетельствует о пребывании защиты от перегрева во включенном состоянии.

Катушечные удлинители для газонокосилок не нуждаются в специализированном техническом обслуживании. Достаточно лишь периодически их чистить. Во время чистки автоматическая катушка не должна пребывать под напряжением. Чтобы выполнить это правило, вытащите вилку удлинителя из стационарной розетки.

Модели для газонокосилки

Очистка внешней стороны удлинителя выполняется обыкновенной сухой и чистой тряпкой. Контролируйте, чтобы в конструкцию катушки удлинителя не попадала влага.

В процессе эксплуатации удлинителя соблюдайте элементарные положения техники безопасности и меры предосторожности:

не разбирайте удлинитель;
не используйте изделие в дождливую погоду;
не используйте удлинитель в местах с чрезмерным уровнем влажности;
не допускайте попадания влаги внутрь конструкции удлинителя;
не используйте удлинитель в местах с повышенной запыленностью, вибрацией и пр.;
не замыкайте клеммы розеток;
не давайте детям пользоваться удлинителем;
не включайте в удлинитель приборы, суммарная мощность которых превышает максимально допустимую для данного устройства.

Теперь вы знаете, что представляет собой удлинитель для газонокосилки, как его выбрать и правильно использовать. Следуйте полученным рекомендациям, и все пройдет в лучшем виде.

Удачи!

Сетевой фильтр какой фирмы лучше выбрать?

Производителей данного вида товаров достаточно много на рынке, от ведущих производителей и до незнакомых китайских. В рейтинг попали лишь самые качественные и надежные сетевые фильтры, которые произведены следующими известными компаниями:

Sven. Этот российский бренд, основанный в 1991 году, занимается производством акустических систем и компьютерной периферии. Зарегистрирована компания в Финляндии. Производственные мощности сосредоточены в КНР и на Тайване. Продукция фирмы относится к низкому ценовому сегменту.
IEK. Бренд был зарегистрирован в 1999 году, сначала компания занималась производством низковольтной электротехнической продукции. В дальнейшем перечень товаров фирмы был несколько расширен. Сейчас IEK является ведущим российским производителем электротехнического оборудования.
Power Cube. Данный бренд был зарегистрирован в Российской Федерации в 1999 году. В настоящее время компания представляет собой производственный холдинг полного цикла. Она производит разнообразные сетевые фильтры, удлинители, провода ПВС, акустические кабели, сетевые шнуры и т.д.
Defender. Эта российская торговая марка занимается производством периферийных устройств и компьютерных аксессуаров. Основана компания была в 1990 году. Продукция предприятия изготавливается на высокотехнологических заводах Западной Европы и Азии.
Buro. Торговая марка присутствует на рынке Российской Федерации более 10 лет. Продукцию данной компании составляют аксессуары, офисная оргтехника и канцелярские товары. Ассортимент товаров постоянно обновляется и расширяется. Он отличается идеальным сочетанием цены и качества.
ЗИС. Одной из ведущих линеек сетевых фильтров данной компании является бренд Pilot. Первые устройства такого типа предприятия выпустило в 1992 году. Если первоначально они предназначались исключительно для компьютеров, то в настоящее время их сфера использования значительно расширилась.
СЗП Энергия. Эта компания была зарегистрирована в России в 1999 году. Основное направление ее деятельности заключается в производстве устройств защиты электронной техники. Инженеры предприятия в этих целях специально создали отдельный ряд сетевых фильтров MOST.
APC. Под этим брендом осуществляет свою деятельность американская компания, которая наиболее известна как производитель источников бесперебойного питания. В 2006 году предприятие было поглощено организацией Schneider Electric, сохранив при этом собственный бренд без изменений.
Schneider Electric. Под этим брендом себя позиционирует французская энергомашиностроительная компания. Она является производитель оборудования для энергетических подкомплексов промышленных предприятий, объектов гражданского и жилищного строительства, а также центров обработки данных.
Rubetek. Данная российская компания развивается в нескольких направлениях собственной деятельности. Это касается производства электротехнического оборудования, разнообразных «умных» устройств и систем управлений частными домами. Отличительной особенностью продукции бренда считается ее высокая технологичность.
ЭРА. Российская компания производит освещение и электротовары для дома, офиса и промышленных объектов. Бренд был зарегистрирован более 15 лет назад. На сегодняшний день он занял прочное положение на рынке. Постоянно ассортимент компании пополняется большим количеством технологических новинок. Дополнительно предприятие осуществляет модернизацию старых моделей технических устройств.
Orico. Эта высокотехнологичная инновационная компания специализируется на разработке и выпуску устройств передачи данных, а также девайсов для питания и зарядки. Бренд обладает права на более 70 патентов на собственные разработки.

Лучшие сетевые фильтры без дополнительных возможностей

DAESUNG MC2343

Комфортный энергоэффективный прибор с разведенными выключателями электророзеток. Гарантирует защиту от внезапных перепадов напряжения. Устройство от разработчика из Южной Кореи обладает другим достоинством перед аналогами: отверстия контактов каждой розетки у устройства располагаются в 1 линию, что полезно, если присутствуют габаритные наружные блоки питания либо зарядники. Каждый выключатель размыкается 2 проводами питания, предусматривается защитная система от детей. Цена составит 1100 р.

Достоинства:

все розетки отключаемые;
прямое положение электророзеток;
защитная система от детей;
гарантийный период.

Недостатки:

отсутствует защитная система от высокочастотных помех.

ZIS Pilot Pro GP

По отношению к остальным недорогим устройствам такая модель отличается хорошим подавлением высокочастотных помех, опцией противостояния высокому напряжению. Последняя опция возможна, если присутствует работающее заземление, так как реализуется такая функция посредством грозового спец разрядника. Варисторная защитная система у удлинителя также присутствует. Как дополнение отмечается способность устройства индицировать подключение, возможность монтажа в сеть 2 плоских вилок сразу.

Наряду с этим, к прочности элементов и качеству выполнения изделия долгое время у пользователей были нарекания, ввиду чего удлинитель имеет относительно невысокую оценку в рейтинге сетевых фильтров. Увеличить привлекательность рекомендуемого устройства в глазах потенциальных потребителей поможет гарантийный период в 5 лет. Стоит 1300 р.

Достоинства:

хорошее подавление высокочастотных помех;
действенный грозоразрядник;
индикатор подсоединения;
GP-розетка;
гарантийный период.

Недостатки:

ненадежность клавиши запуска и термопрерывателя;
общая нагрузка 2.2 кВ.

Как выбрать?

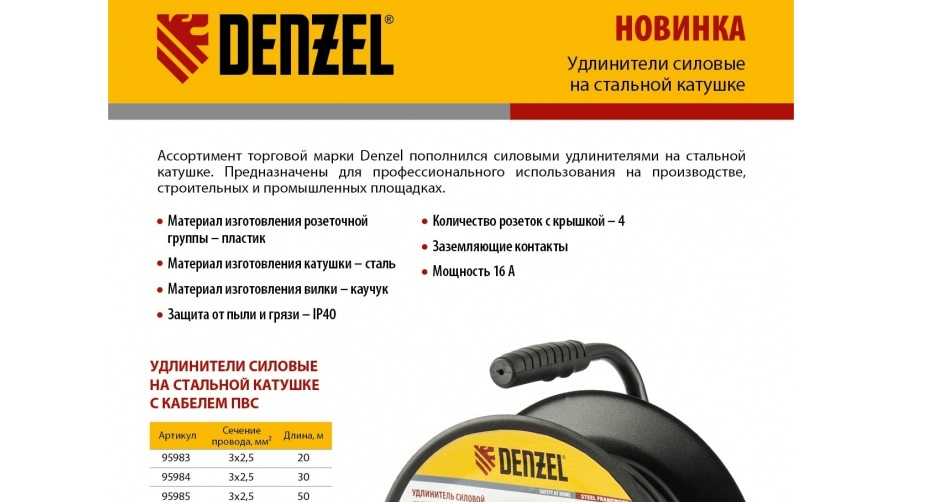

Выбирая переносной барабанный удлинитель, профессионалы рекомендуют обращать внимание на несколько важных нюансов

Количество гнезд-розеток. В среднем их бывает 3-4 штуки, но есть модели, где может быть 1 розетка или сразу 7 шт. Несколько розеток на удлинителе удобны тем, что одновременно можно подключить несколько электроприборов, но при этом необходимо учитывать их суммарную мощность энергопотребления.
Контакт заземления. Наличие этого элемента в устройстве предотвращает ситуацию поражения человека разрядом электротока. Такая вероятность может случиться при неисправном удлинителе или электроприборе, который к нему подключают. Кроме того, заземление нивелирует помехи в электросети и продлевает срок службы электроприборов.
Длина электрокабеля. Устройства барабанного типа имеют длину электрокабеля от 30 м. Такой вариант более распространен, но можно найти модели и с более длинным шнуром. Длина шнура зависит от потребностей, которые связаны с подключением приборов во время работы. При подключении оборудования мощностью, равной мощности электрокабеля, в процессе работы рекомендуется разматывать его на всю длину. Делают это для того, чтобы кабель не перегревался, так как во время работы вокруг шнура образуется индукционное поле, которое и заставляет шнур нагреваться. От перегрева его спасет только полная размотка. В случаях, когда мощность подключаемого прибора равна половине мощности нагрузки кабеля, во время работы шнур можно не разматывать полностью.
Мощность устройства. Каждый удлинитель, в зависимости от сечения своего электропровода, может работать только с устройствами определенной мощности, превышать которую нельзя. Если к удлинителю подключают сразу несколько приборов, то считают их суммарную мощность и сравнивают с рабочей мощностью устройства.
Наличие защитного автомата. Эта опция, встроенная в конструкцию удлинителя, защищает его от перепадов электронапряжения, которые нередко случаются в стационарной сети электропитания. Скачок электронапряжения может привести к короткому замыканию, и если вовремя не прекратить подачу электротока, то инструменты, подключенные к удлинителю, выйдут из строя. Автоматическая защита не допускает подобных ситуаций и вовремя предотвращает перегрузки.
Изоляция электрокабеля. Она может быть простой однослойной или двухслойной. Простая изоляция на удлинителе применяется в бытовых условиях, где нет перепадов температур и повышенной влажности. В более сложных условиях, например, при работе на улице, на морозе, необходимо применять электроудлинитель только с двухслойной изоляцией.

Некоторые модели катушечного удлинителя могут быть оснащены дополнительными опциями, которые не обязательны, но создают удобство в работе. Например, это может быть индикатор включения, который позволяет увидеть, подключен удлинитель к сети электропитания или нет.

Тип кабеля

Тип провода подбирается в зависимости от тех условий, в которых будет работать удлинитель. Среди наиболее распространённых вариантов:

ПВС – провод имеет оболочку из пластифицированного ПВХ, жилы из меди, круглое сечение, стоит недорого, что сказывается на итоговой цене удлинителя. Материал боится отрицательных температур, на морозе дубеет, а также подвержен истиранию. Для бытовых условий, когда удлинитель особо не дергают и не замораживают, такой тип кабеля подходит отлично. Еще один минус – достаточная массивность, но она становится критичной при сечении жилы более 2,5 мм2;
ШВВП используется гораздо реже, отличается плоским срезом. За счет менее толстой изоляции кабель занимает меньше места. Для бытовых условий подходит, а вот при больших нагрузках, например, на стройке, может не выдержать и прийти в негодность;
КГ (кабель гибкий) подходит для тяжелых условий. Изоляция жил и оболочка кабеля выполняется из каучука. Такой кабель выдерживает мороз и жару, устойчив к механическим нагрузкам, потому для тяжелых строительных условий это лучший вариант. Тем не менее, такой провод нельзя долго оставлять под прямыми солнечными лучами.

Как правильно пользоваться?

В процессе использования электроудлинителя важно знать и соблюдать технику безопасности. Если устройство имеет повреждения корпуса, электровилки или электропровода, то применять его для работы запрещается

Если при включении электровилки в сеть наблюдается искрение, это говорит о том, что контакты зажимов в удлинителе ослаблены, и пользоваться им до момента устранения этой неполадки нельзя.

Подключать удлинитель в электророзетку можно только при помощи исправной электровилки. Барабан с намотанным проводом необходимо размещать только в сухом месте, а для предотвращения повреждения целостности электрокабеля располагать его нужно в местах, где нет перемещения транспорта или людей.

Основные правила использования удлинителя:

не рекомендуется изменять конструкцию устройства и совершенствовать ее;
удлинитель не применяют для постоянного подключения приборов к электросети, они служат только для кратковременного подсоединения на момент выполнения необходимых работ;
устройство не используют, если у него или у электророзетки имеются явные или скрытые повреждения;
неисправный электропровод подлежит полной замене;
на электропроводе запрещается завязывать узлы, пережимать его строительными материалами или зажимами;
электроудлинитель нельзя прокладывать под напольным покрытием, а также под порогом или над порогом дверной коробки.

Перед тем как включить катушечный удлинитель в электророзетку и подключить к нему электроприборы, необходимо оценить мощность нагрузки электротока. Такая предварительная оценка необходима как в случае подсоединения 1 прибора, так и сразу нескольких. Суммарная мощность подключаемых электроприборов не должна быть выше мощности удлинителя, указанного в его паспорте.

О том, как правильно пользоваться удлинителем на катушке, вы можете узнать из видео ниже.

Внутренности удлинителей

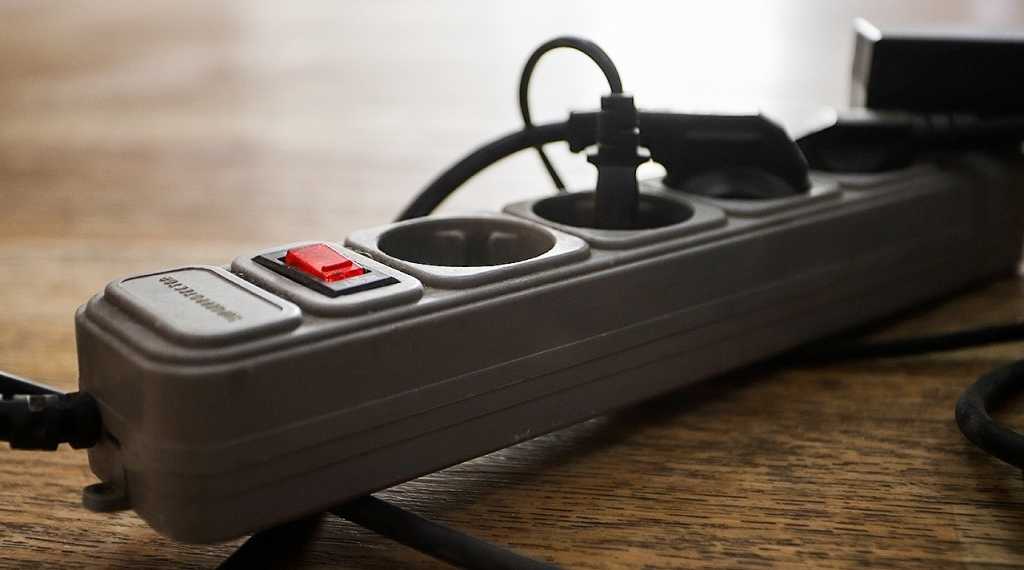

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.

Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.

Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

Такой провод будет однозначно греться, даже при минимальной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.

Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.

В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.

В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.

Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.

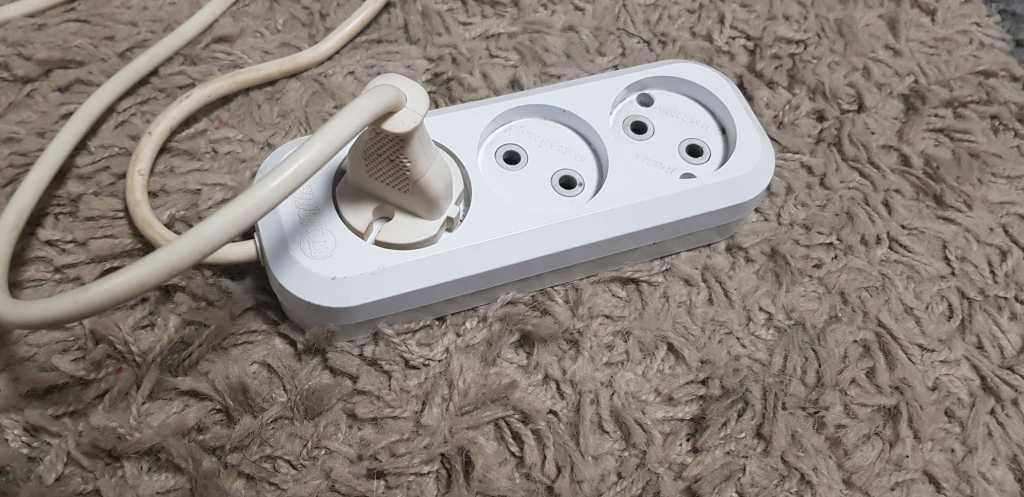

Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.

Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.

За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.

То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.

И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.

Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.

В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.

Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.

Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.

Сечение и марка провода

Сечение жил провода для подключения нагрузки комнатной аппаратуры (TV, компьютеры, холодильники) выбирайте не менее 0,75мм2.

Многие не знают, но все удлинители должны быть изготовлены и соответствовать ГОСТ Р 51539-99 (МЭК 61242-95). Он называется «Удлинители бытового и аналогичного назначения на кабельных катушках». Скачать можно здесь.

Вот регламентированные сечения провода для удлинителей согласно этого норматива:

нагрузка до 6А (1,3кВт) – 0,75мм2

нагрузка до 10А (2,2кВт) – 1мм2

нагрузка до 16А (3,5кВт) – 1,5мм2

Марка провода – чаще всего ПВС с поливинилхлоридной изоляцией.

При этом диаметр самого провода (не отдельной жилы) желательно иметь от 5мм и выше. Если это не так, производитель скорее всего на чем-то сэкономил – либо на меди, либо на изоляции.

Еще может быть использована марка КГ, вместо ПВС. Он более устойчив к отрицательным температурам и изменениям погодных условий. Для уличного или гаражного применения такой выбор будет более правильным.

ПВС протащите несколько раз по бетонному полу, и его изоляции придет конец. КГ более стоек к таким условиям эксплуатации. Применимы и другие марки кабеля:

Вот подходящие сечения проводов для качественных переносок, и что в них при этом можно безопасно включать без риска перегрева (холодильники, стиральные машинки, ТВ, дрели, болгарки, обогреватели и т.д.):

К сожалению, в заводском исполнении, вы практически не встретите в магазинах бытовые удлинители с сечением 2,5мм2. Разве что это будут бобины или катушки большой длины, от 50 метров и выше.

Да и то, повышенное сечение здесь нужно в первую очередь ради снижения потерь напряжения, а не подключения большей мощности.

Поэтому такие модели (с проводами 2,5мм2, 4мм2 и выше) зачастую мастерят самостоятельно.

Для более мощных приборов, например инверторных сварочных аппаратов, идет уже совсем другой класс изделий.

Чем отличаются фильтры от удлинителей

Традиционно сетевые фильтры или удлинители покупаются для
удобства — ведь среднестатистическому пользователю приходится подключать к
розетке десятки гаджетов в течение дня. Однако они сильно отличаются по
стоимости, которая стартует от 250 рублей и может достигать 5 тысяч. Чем
отличаются такие устройства?

Сетевой удлинитель — самый простой вариант заполучить дополнительные
розетки. Фактически, это провод и несколько розеток в корпусе без
дополнительной защиты или фильтров. Самые простые приборы даже не имеют кнопки
выключения. Главный плюс таких удлинителей — стоимость, купить прибор можно за
200-300 рублей.

Приобретать такие простейшие удлинители можно, если пользователь
живет в многоэтажном доме свежей постройки с надежной проводкой и современными
автоматами защиты. Выбор в данном сегменте прост — нужно определить, сколько
именно розеток нужно, а также подсчитать длину провода. Обычно у таких приборов
от двух до восьми розеток.

Сетевой фильтр — усовершенствованная версия удлинителя.
Кроме дополнительных розеток, в приборе есть специальная электронная плата, на
которой установлены несколько фильтров, способных защитить оборудование от
скачков напряжения или всплесков помех, которые нередко возникают в
электросети.

Что может находиться внутри качественного сетевого фильтра? Конденсатор
и дроссель, которые подавляют быстрые изменения напряжения и устраняют высокочастотные
помехи, выступая в качестве фильтра. Варистор, который защищает при резких
скачках тока. Предохранитель, срабатывающий при коротком замыкании и мгновенно отключающий
питание.

Некоторые сетевые фильтры предлагают дополнительную защиту —
например, фильтруют от помех телефонную линию, сеть Ethernet и даже
телевизионную антенну. Однако фактически на рынке доминируют простейшие сетевые
фильтры стоимостью до 1 тысячи рублей, внутренности которых традиционно
содержат только варистор и предохранитель.
