В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Расшифровка аббревиатуры

Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.

Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.

Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.

Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.

С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.

Какая изолента лучше для электропроводки: ПВХ или ХБ?

Обзор свойств

Итак, для начала рассмотрим свойства хлопчатобумажной изолирующей ленты (ХБ). Главным достоинством такой изоленты является то, что она не плавится при нагреве провода, выдерживает механические нагрузки и не повреждается при минусовых температурах. Помимо этого важным плюсом изделия можно считать повышенную износоустойчивость – ее трудно протереть при эксплуатации. Что касается недостатков ХБ изоленты, основным считается плохая герметичность материала. В помещениях с повышенной влажностью, а также на улице ее использовать нельзя. Кроме того, хлопчатобумажная ткань не растягивается и может выдержать напряжение на пробой не более 1000 Вольт.

Что касается аналога из поливинилхлорида, материал обладает повышенной устойчивостью к влаге, хорошо тянется и выдерживает напряжение на пробой до 5000 Вольт (лучше аналога). Основным недостатком ПВХ изоленты можно считать тот факт, что она не является термоустойчивой, т.к. плавится при высокой температуре. Согласно техническим характеристикам изделия, максимальная температура эксплуатации не должна превышать +70 °С (ГОСТ 16214-86). Помимо этого пластиковая изоляционная лента ломается на морозе и теряет свою клейкость.

Со свойствами тряпичной и пластиковой изоленты разобрались, теперь все же обсудим, какую лучше использовать для изоляции проводов в домашней электропроводке — тряпичную или пластиковую.

Какому варианту отдать предпочтение?

Так как хлопчатобумажная ткань лучше переносит высокие температуры, но боится влажности, ее лучше применять внутри помещений: дома, квартиры и т.д. Раньше хлопчатобумажную изоляционную ленту применяли в распределительных коробках, потому что плохое соединение проводов со временем нагревается, а эта изоляция не будет плавиться и предотвратит короткое замыкание.

ПВХ изделие лучше использовать для электропроводки на улице и в помещениях с повышенной влажностью. Помимо этого можно изолировать пластиковой изолентой провода от люстры, а также в остальных местах, где будет отсутствовать сильный нагрев жил.

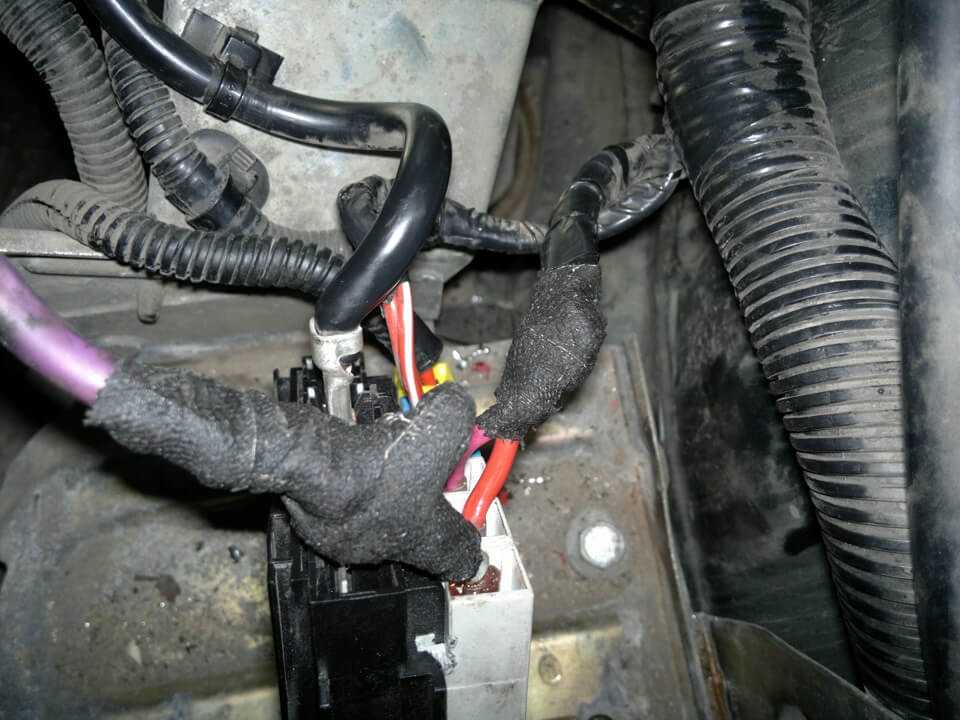

В автомобиле из соображений аккуратности чаще используют тряпичную изоляционную ленту, т.к. она черного цвета и не бросается в глаза, когда открывают капот. Чтобы сделать такую изоляцию герметичной, поверх хлопчатобумажной ткани надевают термоусадочную трубку.

Ну а опытные электрики, чтобы «убить двух зайцев одним выстрелом», сначала изолируют провода черной ХБ изолентой, после чего дополнительно наматывают несколько слоев ПВХ изделия. В этом случае проводка будет защищена и от короткого замыкания, т.к. изоляция не будет плавиться, и от повышенной влажности.

Кстати, самыми лучшими производителями изоленты считаются такие фирмы, как ISOLOCK, TDM ELECTRIC и Klebebander. Профессионалы оставляют в большинстве случаев только положительные отзывы о продукции компаний. Более дешевую, но все же качественную изоляционную ленту от фирмы IEK можете также выбрать для проводки в доме! Дополнительно рекомендуем просмотреть видео, на котором сравнивается качество нескольких производителей изоляционных лент:

Вот мы и рассказали о том, какая изолента лучше для электропроводки в доме и автомобиле. Надеемся, теперь Вы знаете, что правильнее выбрать в определенных условиях: ПВХ либо ХБ материал и какие достоинства у каждого из вариантов!

Будет интересно прочитать:

На какие параметры обратить внимание

Сразу стоит отметить, что с помощью частотного преобразователя вы можете подключить асинхронный трёхфазный двигатель к однофазной сети без конденсаторов, соответственно и без потери мощности.

Чтобы понять, как правильно выбрать частотный преобразователь, давайте рассмотрим ряд основных параметров:

Мощность. Подбирают большую, чем полная мощность двигателя, который будет к нему подключен. Для двигателя на 2.5 кВт, если он работает с редкими незначительными перегрузками или в номинале, частотный преобразователь выбирают ближайший в сторону увеличения из модельного ряда, допустим на 3 кВт.
Количество питающих фаз и напряжение – однофазные и трёхфазные

К однофазным на вход подключается на 220В, а на выходе мы получаем 3 фазы с линейным напряжением 220В или на 380В (уточняйте какое выходное напряжение при покупке, это важно для правильного соединения обмоток двигателя). К мощным трёхфазным приборам подключается три фазы соответственно.
Тип управления – векторное и скалярное

Частотные преобразователи со скалярным управлением не обеспечивают точной регулировки в широких пределах, при слишком низких или слишком высоких частотах могут изменяться параметры двигателя (падает момент). Сам же момент поддерживается так называемой ВЧХ (функция U/f=const), где напряжение на выходе зависит от частоты. Для частотников с векторным управлением применяются цепи обратной связи, с их помощью поддерживается стабильность работы в широком диапазоне частот. А также, когда при постоянной частоте изменяется нагрузка на двигатель, такие преобразователи частоты более точно поддерживают момент на валу таким образом снижая реактивную мощность двигателя. На практике чаще встречаются частотные преобразователи со скалярным управлением, например, для насосов, вентиляторов, компрессоров и прочего. Однако при повышении частоты выше чем в сети (50 Гц) момент начинает снижаться, говоря простым языком – некуда повышать напряжение с увеличением оборотов. Модели с векторным управлением стоят дороже, их основная задача – поддержание высокого момента на валу, независимо от нагрузки, что может быть полезным для токарного или фрезерного станка, для поддержания стабильных оборотов шпинделя.
Диапазон регулирования. Этот параметр важен, когда вам нужно регулировать электропривод в широком диапазоне. Если вам, например, нужно подстраивать производительность насоса – регулировка будет происходить в пределах 10% от номинала.
Функциональным особенности. Например, для управления насосом будет хорошо, если в частотном преобразователе будет функция отслеживания режима «сухого хода».
Исполнение и влагозащищенность. Этот параметр определяет, где может быть установлен частотник. Чтобы сделать правильный выбор определитесь где вы его установите, если это будет сырое помещение – подвал, например, то лучше поместить прибор в щит с классом защиты IP55 или близкий к нему.
Способ торможения вала. Инерционное торможение происходит при простом отключении питания от двигателя. Для резкого разгона и торможения применяется рекуперативное или динамическое торможение, за счет обратного вращения электромагнитного поля в статоре, или быстрое понижение частоты с помощью преобразователя.
Способ отвода тепла. При работе полупроводниковые ключи выделяют достаточно большое количество тепла. В связи с этим их устанавливают на радиаторы для охлаждения. В мощных моделях используется активная система охлаждения (с помощью кулеров), что позволяет снизить габариты и вес радиаторов. Это нужно учесть еще до покупки, перед тем как вы решите выбрать ту или иную модель. Сперва определите где и как будет проведен монтаж. Если он будет установлен в шкафу, то следует учесть и то, что при малом объеме пространства вокруг прибора охлаждение будет затруднено.

Часто преобразователи частоты подбирают для глубинного насоса. Он нужен для регулирования производительности насоса и поддерживания постоянного давления, плавного пуска, контроля работы «на сухую» и экономии электроэнергии. Для этого есть специальные приборы, которые отличаются от частотников общего назначения.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

• УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
• Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
• Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
• Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

1. В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
2. Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
3. Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
4. Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
5. Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
6. На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Несколько слов про самоучек

Если вас интересует профессия электрик только для того, чтобы самостоятельно выполнять несложные электромонтажные работы, то достаточно будет по книгам и видеокурсам изучить весь материал, после чего с малого выполнять простейшие подключения и ремонты. Мы не раз встречали довольно грамотных электриков, которые выполняли сложные работы без образования, и с уверенностью можно сказать, что делали они это очень профессионально. В то же время попадались и горе-электрики с высшим образованием, которых язык не поворачивается назвать инженерами.

Все это ведется к тому, что стать электриком в домашних условиях можно, но все же не помешает закрепить полученные знания, пройдя курсы. Еще один способ обучиться всем необходимым навыкам – попроситься помощником электрика на стройку. Вы также можете дать объявление на различных форумах, что согласны бесплатно или за небольшой процент от прибыли помогать электромонтажникам на «шабашках». Очень многие специалисты не откажутся от помощи, типо «поднять на этаж», проштробить или еще чем-нибудь помочь за пару сотен рублей. Вы в свою очередь сможете набраться опыта, наблюдая за работой мастера. Через несколько месяцев такой взаимовыгодной работы можно и самому начинать подключать розетки, автоматы либо даже ремонтировать светильники. А дальше уже только опыт и новые объекты помогут вам стать хорошим электриком без образования.

Ну и последнее, что рекомендуем – обучиться азам по нашим советам. Для начала можете изучить рубрику электропроводка, после этого перейти на полезные советы и так по всем разделам. В дополнении к этому не помешает изучить книги, о которых мы также расскажем и подыскать подходящий видеокурс. В итоге, если будет стремление и вы внимательно отнесетесь ко всем поставленным задачам, стать электриком в домашних условиях непременно получится.

Чтобы вы понимали перспективы такой профессии, на сегодняшний день очень много юристов, экономистов и других специальностей, где больше нужен умственный труд. А вот рабочей силы катастрофически не хватает предприятиям. В результате при большом желании можно выучиться и найти высокооплачиваемую работу, если вы действительно покажете себя как специалист. Средняя зарплата электрика на 2017 год составляет 35000 рублей. Учитывая дополнительные подработки по вызову и повышение разряда, несложно будет зарабатывать намного больше – от 50000 рублей. Эти цифры уже больше проясняют картину, перспективно ли становиться электриком.

В дополнение ко всему сказанному хотелось бы порекомендовать несколько источников информации:

1. Какой инструмент должен быть у электрика – минимальный набор обязательно должен у вас присутствовать с самого начала обучения.
2. Электричество и безопасность – раздел в котором мы рассматриваем все нюансы и опасные ситуации, о которых вы, как новичок должны знать. Не забываем, что у профессии электрик есть свой главный минус – работа опасная, т.к. вы будете иметь дело с электрическим током.
3. Группа сайта вконтакте – здесь мы рассматриваем нестандартные ситуации, делимся опытом и просто стараемся собрать всех коллег и интересующихся.

Вот и все, что хотелось рассказать вам о том, с чего начать, чтобы стать электриком. Надеемся, после прочтения статьи вы сами сможете решить, где учиться и правильно ли будет связывать свою жизнь с такой профессией.

Правила разводки электрики в новостройке

Чтобы проводка была максимально эффективной, а лишних затрат на материалы не было, необходимо придерживаться следующих правил:

1. Электрика проводится с помощью трехжильного кабеля. Минимальный размер сечения составляет 1.5 мм – для линии освещения. Для силовой линии используют сечение 2.5 мм. Для техники, как электроплита, должен быть проведен кабель с сечением 4 мм.
2. Обязательно придерживаться нормативов защиты розеток. Для ванной комнаты розетка должна иметь степень защиты от 44 IP.
3. Обязательно обзавестись автоматическими выключателями. Для сети освещения подойдет автомат на 10 А. Для розеток используется автомат на 16 или 25 А. Перед автоматами в цепи устанавливают УЗО, номиналом 30 мА.
4. На каждую комнату должна быть отдельная распределительная коробка. В таких коробках соединение должно быть клеммами – это самый надежный вариант.
5. На главном кабеле должен также находиться автоматический выключатель. Для ремонта электричества без него не обойтись.
6. В новостройках обычно используют скрытый способ проводки. Оголенные стены позволяют быстро провести штробление и проложить кабеля. Такой способ является самым безопасным.
7. Перед проведением работ обязательно нужно составить детальную схему. На ней указываются все линии и места потребления энергии. В застройщика берется точный план квартиры, на котором и будут нанесены обозначения элементов сети электрики.

Как проведена электрика в новостройке своими руками, пример лучше взять наглядно у знакомых, которым разводку проводил профессионал.

Процесс разводки несложный, но требует последовательности всех этапов. Существует два основных этапа монтажа проводки:

1. Подготовительные работы. Штробление стен, подготовка расходных материалов по размеру (провода, каналы для кабелей).
2. Подключение всех элементов проводки. В каналы проводятся кабеля, к которым подключаются выключатели, розетки.

В стене проделываются отверстия для монтажных коробок. В них устанавливаются выключатели и розетки. Все полости вокруг коробки заделываются штукатуркой. Края коробки не должны выступать.

Чтобы обезопасить кабель, в штробу укладывают полихлорвиниловую трубку по всей длине. Все трубки должны протягиваться к потребительскому щитку. Трубку закрепляют с помощью распорок или зажимов каждые пол метра. Ее затрамбовывают в стене гипсом либо штукатуркой. Нужно позаботиться о герметичности соединений труб, чтобы возможная влага в стенах не попадала на провода. Когда все каналы для проводки подготовлены и зафиксированы, можно занимать разведением проводки.

Подключение элементов проводки

По каналам проводятся кабеля, в соответствии от его назначения, то есть от сечения. Кабель укладывается с помощью эластичной пластиковой протяжки. Сначала протягивают ее в канал. Когда конец вылез, к нему прикрепляют кабель, который протягивают в канал, вытягивая протяжку.

Когда все провода и кабели подготовлены, можно заниматься соединениями. Оно может быть клеммами, скруткой, спайкой или другими способами. Соединения проводятся в коробках. Для этого с трехжильного кабеля используют такую маркировку подключения проводов:

• коричневый – фаза;
• голубой – нейтральный;
• желто-зеленый – заземление.

Подключив потребителей питания в коробках к кабелю, нужно проверить исправность линии электричества. Если система работает без перебоев, коробки закрываются и заштукатуриваются.

Важно знать

Наиболее простым и быстрым способом решения вопроса о том, как соединить провода, принято считать скрутку, но в тоже время скрученные жилы представляют очень низкую степень надежности контакта. Из-за невысокой надежности она не допустима и согласно главе 2.1. ПУЭ п. 2.1.21 приведены следующие допустимые способы соединений: винтовые или болтовые сжимы (клеммники разных видов), сверка и пайка.

Клеммники и обжимные устройства, повышают надежность монтажа, однако на несколько порядков уступают такому способу соединения, как сварка. При подготовке к электромонтажу, взвешивая все «за» и «против», однозначно стоит отбросить сомнения и отдать предпочтение этому методу.

У людей, не сведущих в вопросах электромонтажа, бытует мнение, что данный способ соединения является недопустимо продвинутым технологическим процессом, требующим высочайшей квалификации исполнителя и использования сверхсложного оборудования. На самом деле, все очень просто и доступно. Произвести сварку проводов своими руками вполне по силам человеку, обладающему простейшими навыками обращения с электросварочным аппаратом в домашних условиях.

Вопрос очень актуальный для нашего времени, начиная с тех пор, как инверторные сварочные аппараты стали доступны для массового приобретения. Инверторный сварочник очень удобен и практичен, он потребляет немного электроэнергии и может работать от сети, к тому же стоимость маломощных моделей лежит в пределах 50-100 долларов. В качестве аппарата можно использовать самодельное устройство, выполненное на базе понижающего трансформатора. Для человека, обладающего знаниями и владеющего навыками в области электротехники, вопрос, как сделать сварочный аппарат своими руками, не представляет большого труда. Электромонтажные предприятия, специализирующиеся на сварке, используют в своей работе специальные сварочные аппараты.

Какую изоленту выбрать для домашнего использования

Если вам нужно сделать скрутку проводов, соединить провода и выполнить электромонтаж в доме, тогда обращайте внимание на ХБ изоленты. Они выдерживают температуры, поэтому вы можете быть уверены, что со временем она не отклеится и короткого замыкания в доме не будет

Если вам нужно сделать электромонтаж на улице или в помещении, где большой уровень влаги. Тогда используйте ПВХ ленту, она обладает отличными свойствами. В этом случае с помощью нее можно подключить люстру, светильники и т.д. Также такая лента пользуется популярностью у автолюбителей, за счет того, что ее можно использовать в авто и она не бросается в глаза из-за черного цвета.

Во время электромонтажа опытные электрики идут на хитрость, ведь они понимают, что эти два изделия можно использовать сразу. Поэтому изначально используют ХБ изоленту, которая позволит избежать перегрева, а затем наматывают ПВХ. Это делает по-настоящему качественную изоляцию, с которой ничего не случится.

Рекомендуем посмотреть еще вот такое видео, благодаря ему вы сможете понять, какую изоленту лучше использовать в автомобиле и доме.

В качестве бонуса немного электрического юмора об изоленте.

Это очень хорошая статья. Да , разумеется , изолента работает почти в вакууме. Изолента вообще работает везде и по всюду. Изолента , это просто дар богов. Нет ничего более вечного чем то , что обмотано изолентой.

Ого узнал для себе новое что есть тип изоленты ПВХ, я то думал что изолента ХБ для всего. Даже к тем местам где много влаги. И тем не менее я все равно остаюсь на своем ХБ. Есть причины, во первых во всех средних магазинах найдете изоленту ХБ а не ПВХ, а во вторых если нормально скрутить изолентой ХБ то думаю он хватит на несколько сезонов. Иногда видел что ХБ держал качество аж десятки лет.

При соединении проводов в условиях мелкого домашнего ремонта или при монтаже электропроводки пользуются изолентой — изоляционным материалом, привычным для электриков на протяжении многих лет. Но со временем на смену классике приходит множество других приспособлений и материалов, обладающих не только схожими характеристиками, но и зачастую превосходящими их. В статье расскажем, какая изолента лучше для проводки, рассмотрим ее виды.
