Заземление в частном доме своими руками: 2 схемы для разных грунтов по науке

Как сделать контур заземления для частного дома своими руками

Наиболее популярной схемой устройства защитного контура на сегодняшний день является схема треугольника. Она выполнена путём соединения металлической полосой трёх зарытых в грунт штырей. Такая схема отличается повышенной надёжностью. При обрыве или повреждении стальной соединяющей полосы с одной стороны, контур продолжит функционирование благодаря контакту с другой стороны.

Для изготовления и монтажа контура заземления понадобятся следующие материалы и инструмент:

Материалы:

  • стальной уголок 50–70мм, h=4мм, 3 шт. длина одного уголка не менее 2 метров;
  • стальная полоса 50–70 мм, h=4мм, 4 м. для соединения штырей из уголка;
  • стальная полоса 30 мм, h=4мм. для электрической связи заземляющего контура и вводного щитка здания. Длина зависит от местных условий;
  • электроды 3мм.

Инструмент:

  • лопата, лом, землеройный бур для обустройства ямок в грунте;
  • болгарка для нарезания металлических заготовок;
  • слесарный инструмент (молоток, кувалда, напильник, отвёртка, струбцина) для обработки и монтажа заготовок;
  • сварочный аппарат;
  • мерительный инструмент (рулетка, угольник) для разметки заготовок;

При работе по заготовке уголка, один торец лучше срезать под острым углом. Такой уголок будет проще забивать в грунт.

Штыри для заземляющего контура

Рассмотрим процесс монтажа контура заземления поэтапно.

  1. Заготвка металлических штырей и полосы, согласно необходимых размеров.

Подготовленные торцы для забивания в грунт

Монтаж заземляющего контура

Полоса из стали, выведенная к зданию

На этом работа по монтажу контура заземления завершена. Далее следует процесс его подключения к питающей сети частного дома.

После подключения контура к РЕ проводнику электрической сети, следует выполнить испытание работоспособности контура. Для этого используют специальные электроизмерительные приборы. Такое оборудование достаточно дорогостоящее. Поэтому используют более упрощённый вариант проверки работоспособности контура.

Такой способ осуществляется за счёт подключения в сеть лампы накаливания (100 Вт) следующим образом: фазный провод помещается на фазный контакт розаетки, а нулевой провод — непосредственно на конструкцию контура

При этом нужно обратить внимание на интенсивность работы лампы. Яркий свет свидетельствует о правильной работе контура

Тусклый, о некачественном контакте в местах соединения металлических элементов контура. В этом случае соединения следует усилить дополнительным сварочным швом.

Использование лампы накаливания

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Выбор геометрической формы для системы заземления

Самая распространенная конфигурация, согласно которой проще всего осуществить устройствозащитного контуразаземления собственными руками – равносторонний треугольник. Треугольный в плане контур образуют три загнанных кувалдой в землю металлических стержня, расстояние между парой которых должно быть равным. Кроме треугольников системы заземления сооружаются в форме квадратов, прямых или округлых линий либо иных геометрических фигур. Соблюдение равных расстояний между заземлителями – условие обязательное, четкая геометрия желательна, но не принципиальна.

Нередко автономные строения, наполненные всевозможной техникой, просто окружают заземляющим контуром. Прекрасный, эффективный вариант, если для этого имеются средства и достаточно свободного места на участке. Точнее, денег особых на самостоятельную организацию заземления не нужно, а вот выбор формы контура чаще всего продиктован запланированной под устройство заземления площадкой. Однако не стоит забывать, что при параллельном соединении заземлителей в один ряд эффективность системы будет снижена из-за влияния электродов друг на друга. В приоритете замкнутые контуры.

В комплексе защитного заземления три и более заземляющих электрода. Рабочее заземление, создаваемое для оптимизации поставляемого на приборы сигнала, может иметь два заземляющих стержня. Т.к. грунт – проводник нелинейный, заземлителей должно быть как минимум два. Так нужно, чтобы в пространстве между ними формировалась потенциальная поверхность, способствующая растеканию тока. Единственного стержня для этого недостаточно.

На рабочий потенциал заземляющей системы влияет расстояние между вертикальными электродами. Чем чаще они установлены, тем действенней заземление. Рекомендуемый минимум расстояния 1,0м, максимум 2,0м. При увеличении максимального предела между металлическими стержнями образуется разрыв потенциальной поверхности, он сведет к нулю все усилия по обустройству.

Между крайней точкой заземления и фундаментом расстояние должно быть более 1,0м. Безупречно система будет работать при удалении от дома на 4-6м. Дальше 10м от строения устраивать заземление бессмысленно.

Выбираем схему заземления

При организации заземления для частного дома или загородного участка используют только 2 схемы.

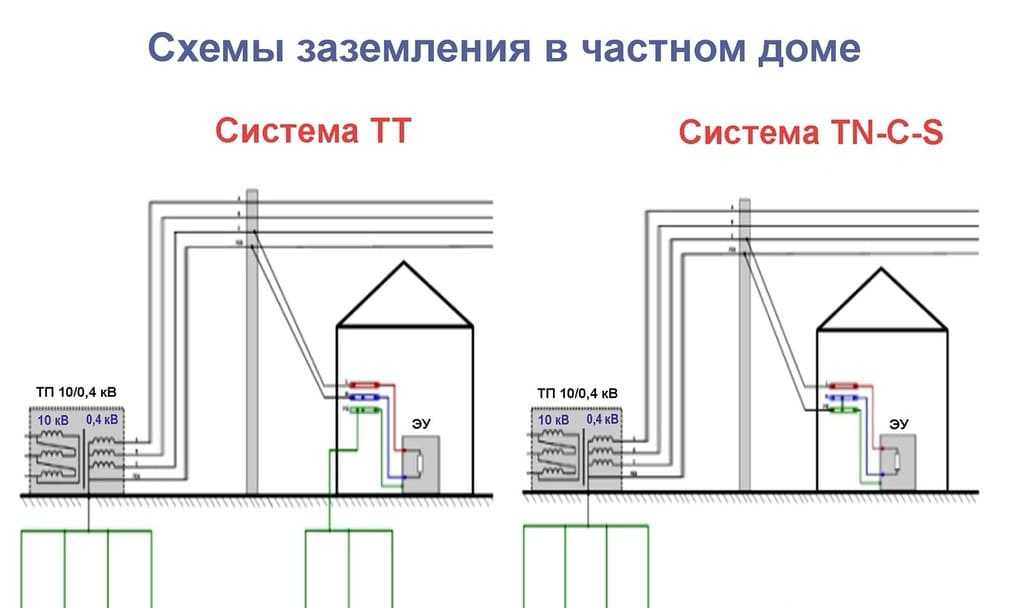

схемы заземления

А именно: TN-C-S или TT. Ко многим домам частного сектора подходят двухжильные жилы кабеля, которые передают напряжение 220 вольт, также могут подходить четырех жильные кабеля, с напряжением 380 вольт.

Если подходит 4 жильный кабель, то в его конструкции есть жила, которая является защитным проводником, то есть, она предназначена для заземления и нуля. Но такие кабели не обеспечивают защитой от поражения током в случае пробоя изоляции. По такой причине практически все опытные электрики рекомендуют заменить старые двухжильные кабели, на новые 3 жильные, для 220 вольт, а 4 жильные, на 5 жильные для получения напряжения в 380 вольт.

Организация получения электричества используя трехжильные кабели, начинается с разделения жил на нейтральные и проводниковые. Проводят такую манипуляцию во время подключения в электрическом щитке до подключения к счетчику. И в зависимости от метода разделения получают одну из 2 схем.

Данный способ заземления рекомендован для подключения бойлера или водонагревателя.

TN-C-S схема

Изучив материал о том, как правильно сделать заземление на даче и в частном доме и выбрав представленную схему, для организации заземления, важно обратить внимание, что подобная система требует установки устройства аварийного отключения и дифавтоматов. Если в схему не включить такие устройства, заземление не будет выполнять своих функций

Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом.

Организация данной схемы проводится с помощью разделения кабеля на нейтральные и жилу заземления, для этого, необходимо 3 шины, одна, из которых будет земляная, другая диэлектрическая и третья будет выполнять расщепительную функцию для подключения напряжения.

Металлическую шину фиксируют на корпусе распределительного щитка, но с качественным контактом. Чтобы обеспечить качественный контакт, на месте соединения очищают краску.

Диэлектрическую шину, устанавливают на рейку фиксации автоматов, но нужно добиться, чтобы жилы не пересекались между собой.

Подключение выполняется таким образом:

  • проводник, который приходит с линии, заводится на расщепительную шину;
  • на эту шину подключаем и провод с контуром заземления;
  • далее с одного разъема, медным проводом ставится перемычка на земляную шину;
  • с последнего незанятого разъема делается перемычка на нулевую жилу или шину нейтрали.

Таким образом мы провели подключение контура по рассматриваемой схеме, теперь можно подключать кабель питания

При таком подключении важно соблюдать технологию и следить, чтобы не пересекалась жила нуля и земли

Заземление по системе TT

Подключение схемой ТТ выполняется легче чем предыдущей. От основной линии электричества, со столба к щитку подходят всего 2 кабеля. Один из них является фазой, а второй нулем. Жила с напряжением используется как фазная, а защитная крепится к шине с нулевым проводником и считается нулем. Таким образом, на шину заземления подается проводник, от сконструированного контура.

К недостатку данной схемы относят, тот факт, что контур выполняет функцию защиты, только тех приборов, которые предусмотрены для использования с заземлением. Если есть техника, которая оснащена двухжильными проводами, то в случае пробоя изоляции прибор окажется под напряжением.

Если даже корпус приборов заземлять отдельными кабелями, на корпусе останется напряжение, по этой причине большинство пользуются именно первой схемой, так как она является более надежной и более безопасной.

Подключение заземления к щитку

Перед подключением следует проверить эффективность системы. Возьмите обыкновенный бытовой мультиметр,один щуп присоедините к проводу заземления, а второй к фазе. Если все работает в пределах рекомендованных стандартами параметрами, напряжение должно быть примерно таким же, как и между фазой и нулем.

Проверка мультиметром

Все в норме – заведите в щит кабель заземления и подключите его к специальной шине.

Подключение элементов заземления к распределительному щитку

Теперь в доме проводка должна делаться только трехжильным кабелем, следует применять и соответствующие розетки.

Намного проще покупать современную пластиковую электроарматуру, у нее шины размещены внутри, подключение скрытое и очень надежное.

Профессиональныеэлектрики не рекомендуют пользоваться винтовымиштырями. Вкручивать их намного легче, чем забивать уголок, но контур не цельнометаллический сварной,а на штифтовых соединениях. Никто не может знать, сколько лет на практике такое заземление будет сохранять свои первоначальные свойства по эффективности.
