Как проверить качество смонтированного контура заземления
Первый способ самый точный и действенный, но он не позволяет устранить неисправности и часто приводит к печальным последствиям при наличии ошибок. На практике применяют второй метод: привлечение специалистов подготовленных электрических подразделений.
Для лучшего освоения методов расчёта заземления лучше рассмотреть пример, а лучше – несколько.
Заземлители часто делают своими руками из стального уголка 50х50 мм длиной 2,5 м. Расстояние между ними выбирается равным длине – h=2.5м. Для глинистого грунта ρ = 60 Ом∙м. Коэффициент сезонности для средней полосы, выбранный по таблицам, равен 1,45. С его учётом ρ = 60∙1,45 = 87 Ом∙м.
Для заземления по контуру роется траншея глубиной 0,5 м и в дно забивается уголок.
d = 0.95∙p = 0.995∙0.05 = 87 Ом∙м.
h = 0,5l t = 0.5∙2.5 0.5 = 1.75 м.
По приближенной формуле R = 0.3∙87 = 26.1 Ом. Из расчёта следует, что одного стержня будет явно недостаточно, поскольку по требованиям ПУЭ величина нормированного сопротивления составляет Rнорм = 4 Ом (для напряжения сети 220 В).
Здесь вначале принимается kисп = 1. По таблицам находим для 7 заземлителей kисп = 0,59. Если подставить это значение в предыдущую формулу и снова пересчитать, получится количество электродов n = 12 шт. Затем производится новый перерасчёт для 12 электродов, где опять по таблице находится kисп = 0,54.
Таким образом, для 13 уголков Rn = Rз/(n*η) = 27,58/(13∙0,53) = 4 Ом.
Нужно изготовить искусственное заземление с сопротивлением Rнорм = 4 Ом, если ρ = 110 Ом∙м.
Заземлитель изготавливается из стержней диаметром 12 мм и длиной 5 м. Коэффициент сезонности по таблице равен 1,35. Ещё можно учесть состояние грунта kг. Измерения его сопротивления производились в засушливый период. Поэтому коэффициент составил kг =0,95.
Предлагаем ознакомиться Установка дымохода сэндвич своими руками: как сделать правильно, правила монтажа
ρ = 1,35∙0,95∙110 = 141 Ом∙м.
Электроды располагаются в ряд. Расстояние между ними должно быть не меньше длины. Тогда коэффициент использования составит по таблицам: kисп = 0,56.
После монтажа заземления производятся измерения электрических параметров на месте. Если фактическое значение R получается выше, ещё добавляются электроды.
Если рядом находятся естественные заземлители, их можно использовать.
Особенно часто это делается на подстанции, где требуется самая низкая величина R. Оборудование здесь используется максимально: подземные трубопроводы, опоры линий электропередач и др. Если этого недостаточно, добавляется искусственное заземление.
Естественное заземление на даче через арматуру фундамента
Любой приведённый пример можно использовать как алгоритм расчёта. При этом для оценки правильности может быть применена онлайн-программа.
Как выглядит онлайн-программа, с помощью которой можно рассчитать заземление
Самостоятельные расчёты заземления являются оценочными. После его монтажа следует произвести дополнительные электрические измерения, для чего приглашаются специалисты. Если грунт сухой, нужно использовать длинные электроды из-за плохой проводимости. Во влажном грунте поперечное сечение электродов следует брать как можно больше по причине повышенной коррозии.
Виды заземлителей и расчет их сопротивления
Заземлители бывают естественными и искусственными, и для создания заземляющего устройства используются и те, и другие. Рассчитать влияние естественных заземлителей
(железобетонных фундаментов, свай) на величину сопротивления растекания сложно, это проще сделать методом измерений на месте. Сопротивление естественных заземлителей длиной более 100 м можно узнать из таблицы.
Если значение ⍴ отличается от 100 Ом∙м, значение R умножается на соотношение ⍴/100.
В качестве искусственных заземлителей
используются арматура, трубы, угловая или полосовая сталь. Сопротивление каждого из них рассчитывается по собственной формуле, указанной в таблице.
|
Вид заземлителя |
Расчетная формула |
| Вертикальный электрод из круглой арматурной стали или трубы. Верхний конец ниже уровня земли. |  |
| Вертикальный электрод из угловой стали. Верхний конец ниже уровня земли |  |
| Вертикальный электрод их круглой арматурной стали или трубы. Верхний конец над уровнем земли | |
| Горизонтальный электрод из полосовой стали | |
| Горизонтальный электрод из круглой арматурной стали или трубы | |
| Электрод из пластины (уложена вертикально) | |
| Вертикальный электрод из круглой арматурной или угловой стали | |
| Горизонтальный электрод из круглой арматурной или полосовой стали |
Значения переменных в формулах:
Теперь рассчитывается суммарное сопротивление штырей искусственных заземлителей:
Вычисляем сопротивление проводника, соединяющего вертикальные заземлители по формуле:
И полное сопротивление заземляющего устройства.
Если рассчитанное сопротивление контура заземления оказалось недостаточным, увеличиваем количество вертикальных заземлителей или изменяем их вид. Повторяем расчет до получения требуемого значения сопротивления.
Существует много полезных фактов о заземлении и операций, которые проводятся по отношении к нему. Одной из важных процедур, является расчет заземления. Это мероприятие необходимо для того, чтобы полностью вычислить сопротивление, которым будет обладать сооруженный контур заземляющего устройства.
Владельцы отдельных домов и дач все больше начинают понимать, что пользование электроэнергией не только значительно облегчает выполнение повседневных бытовых потребностей, но и представляет определённые риски для человека. В жизни всегда существует возможность возникновения аварийной ситуации, которая может привести к получению электротравмы.
Электрическая безопасность отдельного здания требует постоянного пристального внимания со стороны владельца. Одним из вопросов ее обеспечения является эксплуатация индивидуального контура заземления, который необходимо не только создать по определённой методике, но и правильно выбрать конструкцию, выполнив надежный расчет всех ее элементов.
Сразу оговоримся, что осуществить его своими руками может любой человек, знакомый с основами электротехнических расчетов. Для этого ниже приведена методика его выполнения.
Однако, она носит рекомендательный, ознакомительный характер и требует уточнения полученного результата в специализированной лаборатории, обладающей лицензией на право проведения экспертизы подготовленным персоналом проектировщиков, периодически подтверждающих свою квалификацию сдачей экзаменов в инспектирующих государственных органах.
Электролитическое заземление, принцип работы
Электролитическое заземление изготавливается в виде горизонтального отрезка полой трубы из нержавеющей легированной стали или медных сплавов, устойчивых к процессам коррозии. Через нее происходит насыщение почвы сквозь электроды минеральными солями, обладающими электролитическими свойствами.
Электролитическое заземление
Соли, попадая в грунт, преобразуются под действием влаги почвы в электролит, который:
Эффективным приемом повышения работоспособности подобных конструкций является использование активаторов — специальных заполнителей с пониженным удельным сопротивлением. Их размещение снаружи электрода уменьшает переходное сопротивление в направлении от заземлителя к грунту и увеличивает площадь поверхности, с которой происходит токоотдача от электрода.
Характерной особенностью подобных конструкций является то, что коэффициент С с течением времени постепенно уменьшается: сказывается медленное проникновение электролита в толщу грунта и увеличение его объема в нем.
Электролит постепенно выщелачивает соли электрода даже в плотном грунте и понижает коэффициент С от 0,5 до 0,125 уже через полгода после ввода в эксплуатацию.
Все эти особенности работы электролитических заземлителей более точно учитываются при расчете специалистами электротехнических лабораторий.
Расчет элементов заземляющего устройства
Определение параметров проводников, используемых в конструкции любого заземлителя, проводится с учетом следующих соображений:
- Длина металлических стержней или штырей в значительной мере определяет эффективность всей системы защитного заземления.
- Большое значение имеет и протяженность элементов металлических связей.
- От линейных размеров этих конструктивных составляющих зависят расход материала, а также суммарные затраты на обустройство ЗУ.
- Сопротивление вертикально забиваемых электродов в первую очередь определяется длиной.
- Их поперечные размеры не оказывают существенного влияния на качество и эффективность обустраиваемой защиты.
Помимо этого всегда нужно помнить о «золотом» правиле, согласно которому чем больше металлических заготовок предусмотрено в схеме – тем лучше характеристики безопасности контура.
Схема установки одиночного вертикального заземлителя
Также следует учесть, что мероприятия по организации заземления нельзя назвать легким занятием. При большом количестве составляющих системы увеличиваются объемы земляных работ. А решение вопроса о том, каким конкретно способом улучшать качество заземления (за счет длины или количества электродов) остается за самим исполнителем.
В любом случае при обустройстве ЗУ произвольного типа рекомендуется придерживаться следующих правил:
- стержни необходимо вбивать до отметки, находящейся ниже уровня промерзания почвы минимум на 50 сантиметров;
- такое их расположение позволит учесть сезонные факторы и исключить их влияние на работоспособность защитной системы;
- расстояние между вертикально вбитыми элементами зависит от формы выбранной конструкции и длины самих стержней.
Для корректного выбора этого показателя рекомендуется воспользоваться справочными таблицами.

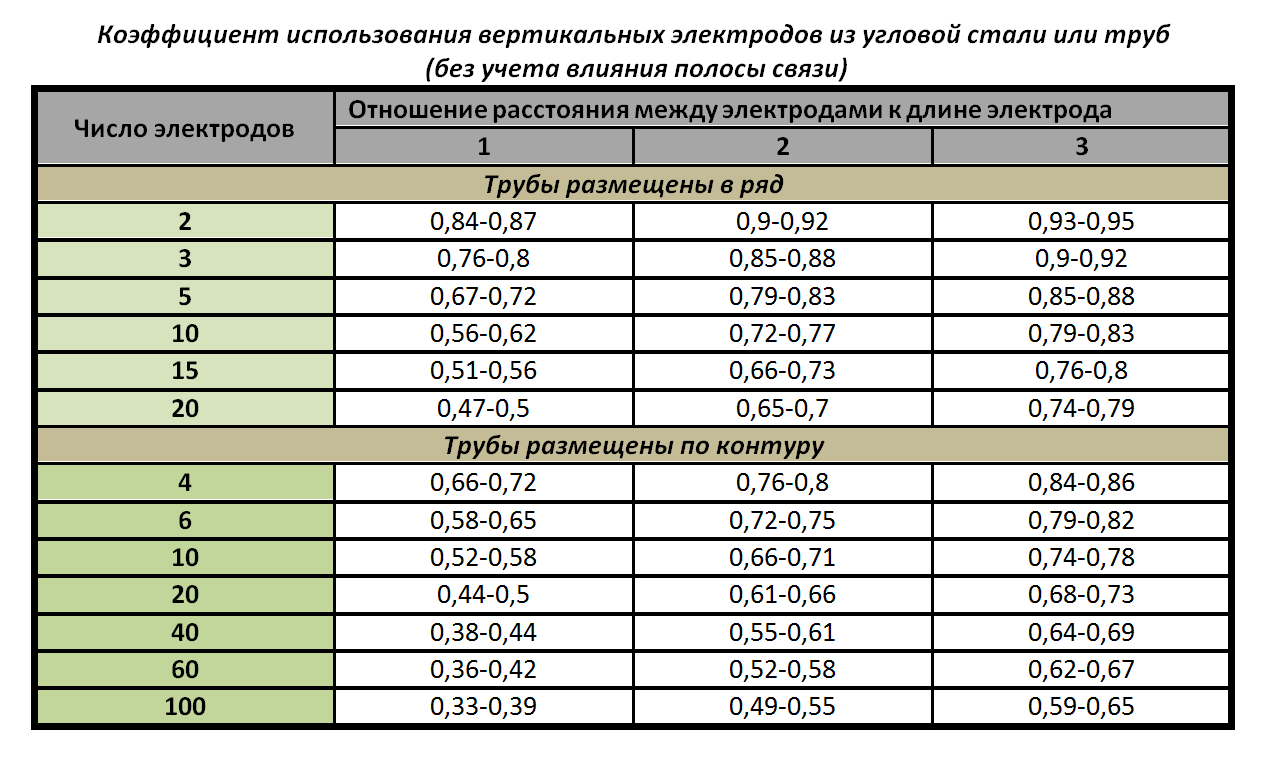

Таблица определения параметров заземлителей
