Электрические станции и сети: правила технической эксплуатации

5.9.10

. В службе РЗА электротехнической
лаборатории (ЭТЛ) энергопредприятия на устройства РЗА, находящиеся в
эксплуатации, должна быть следующая техническая документация:

паспорта-протоколы;

инструкции или методические указания по наладке и проверке;

технические данные об устройствах в виде карт уставок и характеристик;

исполнительные рабочие схемы: принципиальные, монтажные или принципиально-монтажные;

рабочие программы вывода в проверку (ввода в
работу) сложных устройств РЗА с указанием последовательности, способа и
места отсоединения их цепей от остающихся в работе устройств РЗА, цепей
управления оборудованием и цепей тока и напряжения; перечень групп
устройств, на которые должны быть составлены рабочие программы,
утверждается техническим руководителем энергосистемы или энергообъекта.

Результаты технического обслуживания должны
быть занесены в паспорт-протокол (подробные записи по сложным
устройствам РЗА при необходимости должны быть сделаны в рабочем
журнале).

В службах РЗА всех уровней управления должны
быть технические данные об устройствах, находящихся в управлении и
ведении этих служб, в виде карт (таблиц) или журналов (характеристик),
принципиальных или структурных схем (технологических алгоритмов
функционирования).

Топливно-транспортное хозяйство электростанций

Сетевой жд транспорт, поставляющий топливо по железной дороги прямо на территорию ГЭС, должен работать без перебоев. Процесс разгрузки полностью механизирован. Птээсис РФ предписывают:

  • контроль над качеством сырья;
  • своевременную подачу на станцию;
  • содержание в чистоте прилегающих к разгрузке территорий.

Оборудование контроля (весы, измерительные приборы) обязано быть откалибровано и проверено.

Топливо для энергообъекта

По виду топливо, подаваемое на электростанцию для работы, делится на следующие виды:

  • твёрдое;
  • жидкое;
  • газообразное.

Твёрдое топливо на разгрузочных площадках в холодный период размораживается и разрыхляется. По правилам, это выполняется согласно режимной карте. Регламентируются периодический забор проб и проверка исправности механизмов.

Жидкое топливо сливается по закрытому топливопроводу, фильтруется и подаётся беспрерывно

Предписано обращать внимание на вопросы:

  • исправность устройств;
  • допустимый температурный интервал топлива;
  • вязкость;
  • давление;
  • наличие паспорта на трубопровод.

Забор топлива на хранение должен проходить с верхних слоёв содержимого цистерны. Периодичность мониторинга качества хранимого запаса может быть разработана на местах.

Газообразно топливо к горелкам агрегатов поступает по газопроводу. Все особенности организации и обслуживания газового хозяйства подробно регламентированы в Правилах.

ТЭС, виды топлива

5.9.7

. Сопротивление изоляции электрически
связанных вторичных цепей напряжением выше 60 В относительно земли, а
также между цепями различного назначения, электрически не связанными
(измерительные цепи, цепи оперативного тока, сигнализации), должно
поддерживаться в пределах каждого присоединения не ниже 1 МОм.

Сопротивление изоляции вторичных цепей,
рассчитанных на рабочее напряжение 60 В и ниже, питающихся от отдельного
источника или через разделительный трансформатор, должно поддерживаться
не ниже 0,5 МОм.

Сопротивление изоляции измеряется мегаомметром в первом случае на напряжение 1000-2500 В; а во втором случае — 500 В.

Измерение сопротивления изоляции цепей 24 В и
ниже устройств РЗА на микроэлектронной и микропроцессорной базе
производится в соответствии с указаниями завода-изготовителя.

При проверке изоляции вторичных цепей должны
быть приняты предусмотренные соответствующими инструкциями меры к
предотвращению повреждения этих устройств.

Гидротехнические сооружения электростанций

Птэ РФ предъявляет требования к надёжности и безопасной эксплуатации гидротехнических сооружений. Этому способствуют дренажные и противофильтрационные устройства и механизмы

Правила акцентируют внимание на обслуживании:

  • дамб и плотин;
  • дренажных систем;
  • берм и кюветов.

Их длительную работу обеспечивают условия:

  • защита от внешнего воздействия;
  • периодический мониторинг состояния.

Все нюансы, связанные с безопасным состоянием, в письменном виде передаются надзорным структурам.

Оборудование гидротехнических сооружений

Механизмы оборудования затворов поддерживаются в рабочем виде

При осмотрах (каждые 60 месяцев) акцентируют внимание на следующие пункты:

  • наличие маркера максимальной высоты открытия;
  • отсутствие механических препятствий в момент работы;
  • отсутствие вибраций, механических деформаций, точную усадку на порог.

Один раз в 12 месяцев проверяют канаты, сигнализацию, заземление и провода.

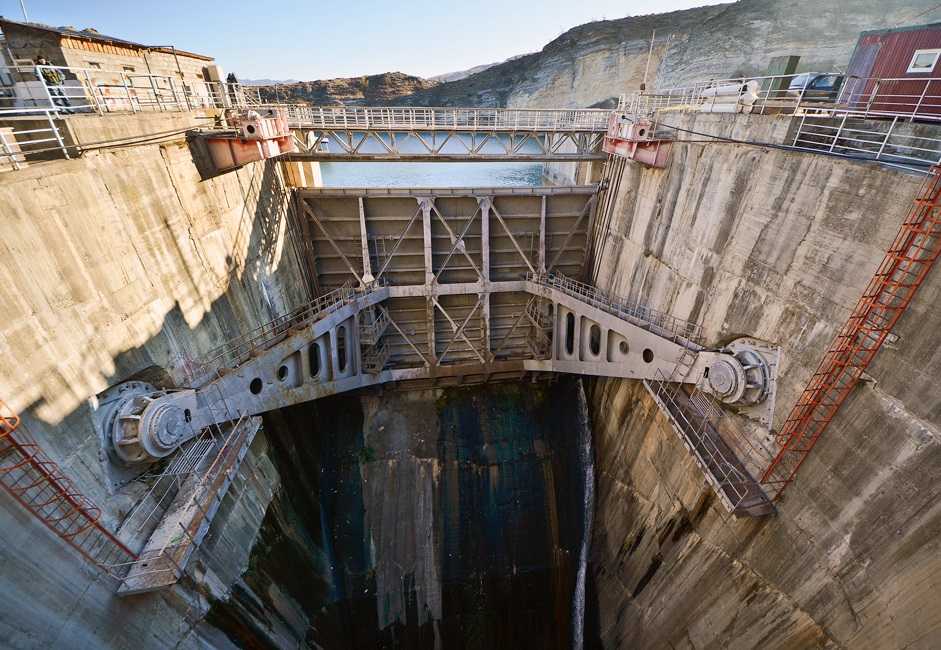

Затвор плотины

Водный режим для электростанций

Один раз в 10 лет пересматриваются правила водного режима ГЭС.  Различают два вида режимов: рабочий и особый. Рабочий режим позволяет использовать водный ресурс для обеспечения оптимальной нагрузки станции.

Особый режим – перед весенним половодьем, он включает в себя:

  • максимальное (по уровню) наполнение;
  • сброс лишнего объёма воды, с возможностью пропустить лёд и наносы;
  • способность поддерживать при этом нормальное функционирование орошения и судоходства.

В особом режиме происходит дополнительное контролирование сброса воды, для того чтобы обеспечить безопасную работу гидротехнических сооружений.

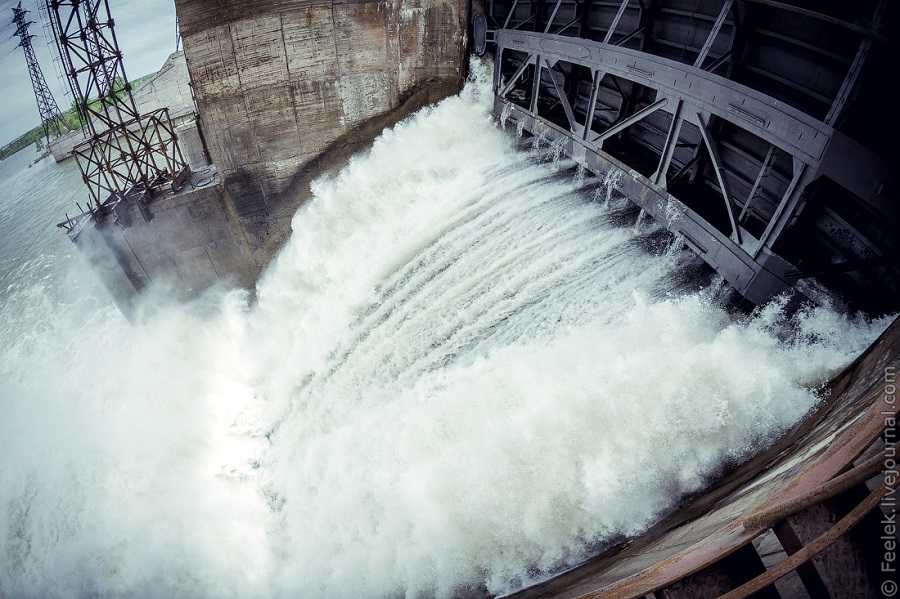

Сброс воды

Гидротехнические сооружения зимой

До зимних холодов проверяют работу сборников шуги и делают очистку отстойников для неё. Если гидросооружения не рассчитаны на ледяное давление, то перед ними выполняется полынья. Всю зиму она очищается ото льда.

К сведению. Зимний замер Т0С воды проводят ежедневно, для определения момента включения обогрева для решёток. Когда лёд ещё не встал, шугу можно пропускать через турбины или шугосбросы.

Требования к водохранилищу электростанции

Правила подробно описывают все требования к месту хранения воды для ГЭС. К основным мероприятиям можно отнести:

  • выделение охранной зоны, в которой ограничено водопользование;
  • чистка водоёма от ила и зарослей;
  • охрана береговой линии и постоянный её мониторинг;
  • лабораторный забор проб воды для анализа её качества;
  • контроль температуры воды и состоянием льда в зимнее время.

Правила обязывают выполнять природоохранные мероприятия в рамках границ охранной зоны.

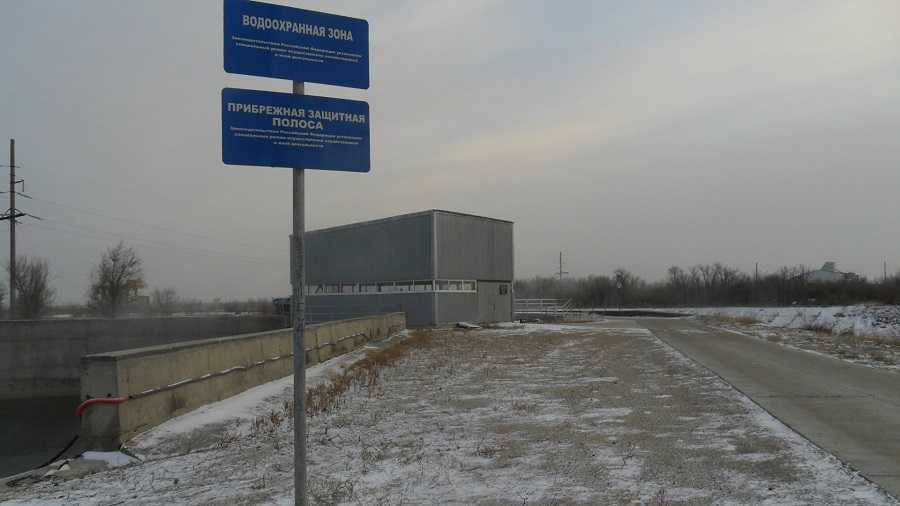

Охранная зона водохранилища

Гидротурбинные установки

Данные Правила регламентируют бесперебойную работу гидротурбин на номинальную нагрузку. При этом КПД (коэффициент полезного действия) выше среднего уровня. При необходимости установка должна незамедлительно переходить на максимальный режим нагрузки. Это обеспечивается рядом условий:

  • абсолютная автоматизация всех агрегатов ГЭС;
  • возможность устойчивой работы при стопроцентно открытых затворах;
  • синхронный компенсаторный режим гидравлического агрегата, при необходимости, должен незамедлительно переключаться на генераторный.

Техническое водоснабжение электростанций

Для охлаждения и распределения используемой воды применяют градирни. Стенки устройств имеют противокоррозионное покрытие, которое очищают 1 раз в два года от отложений. Гидроизоляция листов восстанавливается по мере необходимости.

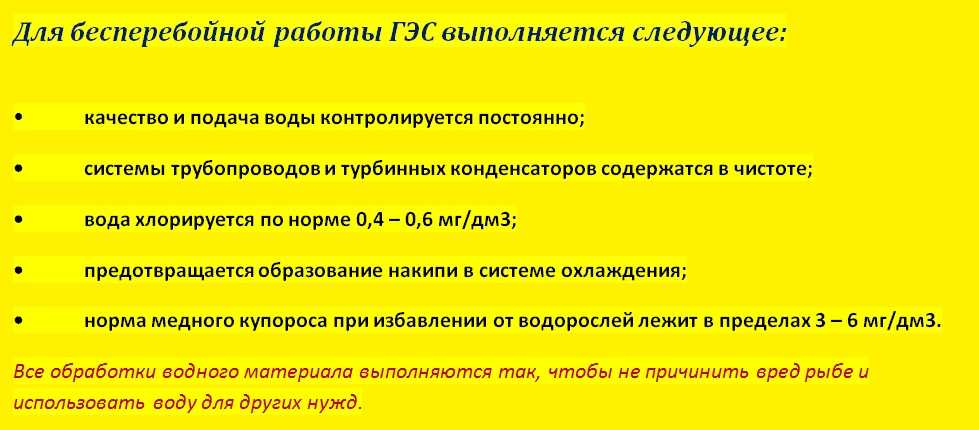

Мероприятия по обработке воды

1.1.9

. Энергосистемы должны осуществлять:

развитие производства для удовлетворения потребностей в электрической энергии и тепле;

эффективную работу электростанций и сетей
путем снижения производственных затрат, повышения эффективности
использования мощности установленного оборудования, выполнения
мероприятий по энергосбережению и использованию вторичных
энергоресурсов;

повышение надежности и безопасности работы оборудования, зданий, сооружений, устройств, систем управления, коммуникаций;

обновление основных производственных фондов
путем технического перевооружения и реконструкции электростанций и
сетей, модернизации оборудования;

внедрение и освоение новой техники, технологии
эксплуатации и ремонта, эффективных и безопасных методов организации
производства и труда;

повышение квалификации персонала, распространение передовых методов производства.

Организации, осуществляющие проектирование,
наладку, эксплуатацию энергообъектов, связанных с повышенной
промышленной опасностью, должны иметь разрешения (лицензии), выданные в
установленном порядке.

Требования к силовым кабельным линиям

Птэсс, как пособие для обслуживания и ремонта, предусматривает следующие требования:

  • уход за силовыми воздушными и подземными кабельными линиями: ЛЭП, контактные сети метрополитена и ж/д и др.;
  • обеспечение климат контроля в кабельных каналах;
  • обслуживание кабельных трасс;
  • контроль над токовой нагрузкой и температурой нагрева жил.

Осторожно! Для кабелей со сроком эксплуатации более 15 лет токовый перегруз допустим не выше 10%. Перегруз по току для кабелей с бумажной изоляцией, работающих под напряжением 35 кВ, недопустим

Выполнение Правил СО 153-34.20.501-2003 регламентирует все виды обслуживания, ремонта и эксплуатации объектов энергетики. Отступление от норм и рекомендаций влечет за собой аварийные ситуации, простой оборудования, угрожает здоровью и жизни обслуживающего персонала.

6.5.4

. Ликвидацией технологических нарушений на электростанции должен руководить начальник смены станции.

На подстанциях руководство ликвидацией
технологических нарушений должно возлагаться на дежурного подстанции,
оперативно-выездную бригаду, мастера или начальника группы подстанций в
зависимости от типа обслуживания подстанции.

Руководство ликвидацией технологических
нарушений в тепловых сетях должно осуществляться диспетчером тепловых
сетей. Его указания являются также обязательными для
оперативно-диспетчерского персонала ТЭЦ или других самостоятельно
действующих теплоисточников.

Технологические нарушения в электрических
сетях, имеющие местное значение и не затрагивающие режима работы
энергосистемы, должны ликвидироваться под руководством диспетчера
электрических сетей или диспетчера опорной подстанции в зависимости от
района распространения таких нарушений и структуры управления сетями.

Ликвидация технологических нарушений,
затрагивающих режим работы одной энергосистемы, должна производиться под
руководством диспетчера энергосистемы.

Руководство ликвидацией технологических
нарушений, охватывающих несколько энергосистем, должно осуществляться
диспетчером органа оперативно-диспетчерского управления объединенных
(единой) энергосистем.

В случае необходимости оперативные
руководители или административные руководители лиц, указанных выше,
имеют право поручить руководство ликвидацией технологического нарушения
другому лицу или взять руководство на себя, сделав запись в оперативном
журнале.

О замене ставится в известность как вышестоящий, так и подчиненный оперативный персонал.

5.9.6

. При наличии быстродействующих
релейных защит и устройств резервирования в случае отказа выключателей
(УРОВ) все операции по включению линий, шин и оборудования после ремонта
или нахождения без напряжения, а также операции по переключению
разъединителями и воздушными выключателями должны осуществляться при
введенных в работу этих защитах; если на время проведения операций
какие-либо из этих защит не могут быть введены в работу или должны быть
выведены из работы по принципу действия, следует ввести ускорение на
резервных защитах либо выполнить временную защиту, хотя бы
неселективную, но с таким же временем действия, как и постоянная защита.

5.9.16

. Контроль правильности положения
переключающих устройств на панелях и шкафах РЗА, крышек испытательных
блоков; контроль исправности предохранителей или автоматических
выключателей в цепях управления и защит; контроль работы устройств РЗА
по показаниям имеющихся на аппаратах и панелях (шкафах) устройств
внешней сигнализации и приборов; опробование выключателей и прочих
аппаратов; обмен сигналами высокочастотных защит; измерения
контролируемых параметров устройств высокочастотного телеотключения,
низкочастотной аппаратуры каналов автоматики, высокочастотной аппаратуры
противоаварийной автоматики; измерение тока небаланса в защите шин и
устройства контроля изоляции вводов; измерение напряжения небалансов в
разомкнутом треугольнике трансформатора напряжения; опробование
устройств автоматического повторного включения, автоматического
включения резерва и фиксирующих приборов; завод часов автоматических
осциллографов и т.п. должен осуществлять оперативный персонал.

Периодичность контроля и опробования,
перечень аппаратов и устройств, подлежащих опробованию, порядок операций
при опробовании, а также порядок действий персонала при выявлении
отклонений от норм должны быть установлены местными инструкциями.
