Кабель сип 4х16

Конструкция

Конструктивно все типы проводов СИП содержат жилы, выполненные в определенной форме с заданным количеством, одна из которых может выполнять функции несущей струны для линии.

По типу они различаются таким образом:

• СИП-1 – четырехжильный провод, в котором каждая из жил представлена скрученными друг относительно друга проводниками. В данной марке СИП три из них предназначены для трех фаз и оснащены термопластичной изоляцией, а четвертая для нулевого вывода, но она не изолирована. В нулевом проводнике центральная проволока выполнена из стали и является несущей. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией.
• СИП-2 – такой же четырехжильный вариант, как и предыдущий, с единственным отличием в том, что нулевой провод имеет изоляцию. В классическом исполнении нулевая жила изолируется термопластичным полиэтиленом, а в марке СИП-2А сшитым полиэтиленом, так же как и фазные. Второй вариант применяется для участков с значительным воздействием атмосферных факторов. Как и предыдущая марка, этот СИП используется в линиях до 1 кВ.
• СИП-3 – в отличии от предыдущих марок, представляет собой одножильный вариант токоведущего провода. Конструктивно в центре этого СИП находится стальная несущая проволока, которая окружена алюминиевыми токоведущими жилами. Применяется в высоковольтных линиях напряжением 6 – 35кВ для прокладки фаз на большие расстояния.
• СИП-4 – представляет собой парную систему, в которой каждая жила имеет свою пару, но, в отличии от предыдущих, у нее отсутствует несущий элемент и нулевой провод.  Поэтому такая марка не может применяться для монтажа линий, так как существует вероятность ее разрыва при воздействии ветровых нагрузок. В качестве изоляции здесь применяется термопластичный полиэтилен. Существует вариант марки с буквой Н (СИП-4Н), которая свидетельствует о том, что токоведущие элементы изготовлены из сплава алюминия, если буква Н отсутствует, в конкретной марке используется чисто алюминиевая проволока.
• СИП-5 – полностью идентичен с предыдущей маркой – также имеет парное число жил и не содержит нулевого провода с несущим элементом. Единственным отличием является тип изоляции, покрывающей проводники, в марках СИП-5 и СИП-5Н это сшитый полиэтилен, который позволяет повысить рабочий температурный предел до 30%.

Зачем нужно делать расчет потерь напряжения в кабеле?

Излишне рассеивание энергии в кабеле может повлечь за собой существенные потери электроэнергии, сильному нагреву кабеля и повреждению изоляции. Это опасно для жизни людей и животных. При существенной длине линии это скажется на расходах за свет, что также неблагоприятно отразиться на материальном состоянии владельца помещения.

Помимо этого неконтролируемые потери напряжения в кабеле могут стать причиной выхода из строя многих электроприборов, а также полного их уничтожения. Очень часто жильцы используют сечения кабелей меньше чем нужно (с целью экономии), что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт электропроводки не окупают кошельки «экономных» пользователей

Вот почему так важно правильно подобрать нужное сечение кабелей прокладываемых проводов. Любой электромонтаж в жилом доме стоит начинать только после тщательного расчета потерь в кабеле

Важно помнить, электричество – не дает второго шанса, а потому все нужно делать изначально правильно и качественно.

Расчет сечения провода сип по мощности

Купить провод СИП-4 2х16 недорого бухтой 100 метров.

Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?

Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии ( L – метров) от трансформаторной подстанции.

1. 1. L-200 метров
2. 2. L-300 метров
3. 3. L-400 метров

• Расчет сечения провода СИП по мощности делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств: Р – 15 кВт., 30 кВт. и 45 кВт..
• Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 ( U – 230 В.).
• Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой жилы провода СИП должно быть:

1. L – 200 метров S – 95 мм²

2. L – 300 метров S – 120 мм²

3. L – 400 метров S – 185 мм²

При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:

1. L – 200 метров S – 185 мм²

2. L — 300 метров S — 240 мм²

3. L — 400 метров S — 320 мм² (не существует)

Для мощности Р = 45 кВт. получим еще более невероятный результат:

1. L – 200 метров S — 240 мм²

2. L – 300 метров S — 350 мм² (не существует)

3. L – 400 метров S — 468 мм² (не существует)

• Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети распределения (при U = 230 В.) в поселке экономически не рекомендуется.
• При использовании трех — фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
• Сделаем расчет для трех фаз.
• Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 ( U – 380 В.).
• Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:

1. L – 200 метров S – 16 мм²

2. L – 300 метров S – 25 мм²

3. L – 400 метров S – 35 мм²

При потребляемой мощности Р – 30 кВт. :

4. L – 200 метров S – 35 мм²

5. L – 300 метров S – 50 мм²

6. L – 400 метров S – 70 мм²

При потребляемой мощности Р – 45 кВт.:

7. L – 200 метров S – 50 мм²

8. L – 300 метров S – 70 мм²

9. L – 400 метров S – 95 мм²

• Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах поселка.
• P.S. От трансформаторной подстанция в посёлке можно построить проводом СИП-2-3х120+1х95 одну ЛЭП длиной L — 250 метров и нагрузить линию мощностью P — 100 kW и не более. При условии, что на каждой фазе ЛЭП будет нагрузка симметричной или желательно равна P — 33,3 kW. Для нагрузки P — 200 kW должен быть построен второй фидер (ЛЭП) длиной L — 250 метров , а для потребляемой мощности абонентами P — 300 kW нужен третий фидер и так далее. Расчет сделан при напряжении на клеммах трансформатора U — 380 В и при допустимых потерях напряжения — 5%, если на трансформаторной подстанции напряжение не меньше U — 400 В, то проектируемая длина ЛЭП увеличивается до L — 290 метров. Кто сомневается, сделайте расчет на калькуляторе!
• Рекомендуемые продавцы провода СИП в СПб и в других городах России.
• Провод СИП-4 2х16
• Провод СИП-4 2х16 (100 м)
• Провод СИП-4 4х16
• Провод СИП-4 4х16 (бухта 100 м)
• Провод СИП-4 2х25
• Расчет потерь напряжения в линии ЛЭП СНТ — Калькулятор расчет потерь напряжения онлайн
• Господа! Хватит греть проводами небо.

Как различать провода по цвету — ГОСТ и правила

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

• быстрая идентификация назначения провода (фаза, ноль или земля)

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение. Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

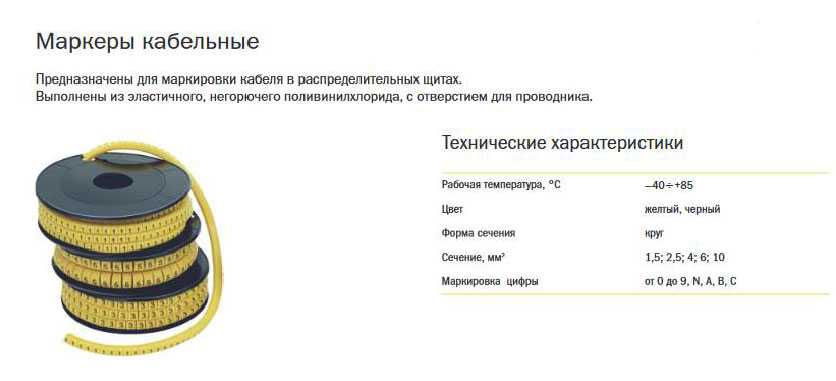

Наносить эти буквы лучше всего при помощи специальных колечек бирок. Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент

А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.
