Отличие пассатижей от плоскогубцев

Чем отличаются пассатижи от плоскогубцев: основные параметры инструментов

Согласно трактовке ГОСТа, пассатижи представляют собой инструмент, созданный для захвата и зажима труб и деталей разнообразных форм. Внешне изделия очень напоминают плоскогубцы. Они оснащаются плоскими губками, которые являются продолжением рабочего участка для захвата болтов либо трубок. К тому же представленные инструменты чаще всего наделяют бокорезами для устранения изоляции.

Рассмотрим подробнее, в чем отличие пассатижей и плоскогубцев.

Пассатижи и плоскогубцы имеют разную форму рабочей поверхности.

Необходимо отметить следующие особенности этих инструментов:

• возможность регулировки зазора рабочей поверхности губок и степени усилия изделия путем перестановки шарнира предусмотрена только у пассатижей;
• плоскогубцы – инструменты, предназначенные для выполнения лишь одного действия, в то время как пассатижи представляют собой мультифункциональные изделия;
• пассатижи оснащаются кусачками для перекусывания нетолстой проволоки, при их изготовлении используется высокопрочная сталь;
• зачастую плоскогубцы характеризуются плоской рабочей поверхностью с насечкой по всей длине.

На заметку! На современном рынке можно встретить и комбинированные плоскогубцы 200 мм, однако это скорее исключение, чем правило.

Кроме того, стоит заметить, что конструкция пассатижей рассчитана на большее усилие сжатия. Это значит, что марку материала для этих изделий производители подбирают соответствующую – именно такую, которая характеризуется большей степенью прочности.

Пожалуй, наиболее существенное отличие пассатижей и плоскогубцев заключается в том, что первые обеспечивают возможность решать большее количество различных бытовых задач. Во многом они могут стать отличной заменой торцевых кусачек, небольших домашних тисков либо бокорезов, захватывая почти любой малогабаритный предмет.

У пассатижей ширина губок по всей длине всегда одинаковая, в отличие от плоскогубцев.

Популярные производители и модели

Количество производителей, выпускающих шарнирно-губцевый инструмент разного типа, весьма велико. При покупке можно оказаться в ситуации, когда все предложения обладают хорошим качеством и набором функционала.

Рассмотрим несколько популярных моделей:

KNIPEX KN-0306160

Инструмент с диэлектрическими накладками, способными выдерживать напряжение до 1000 В. Форма губок сужена к концу, чтобы удобнее работать в труднодоступных местах. Имеются режущие поверхности и вырез для удобного хвата круглых в сечении деталей.

INFORCE 200 мм 06-18-03

Удобный инструмент для работы с электрическими проводами. На режущих кромках в верхней части есть специальный вырез, который сохраняет саму проволоку целой, перекусывая только изоляцию. Большой размер (20 см) обеспечивает доступ к клеммам или иным деталям в труднодоступных местах.

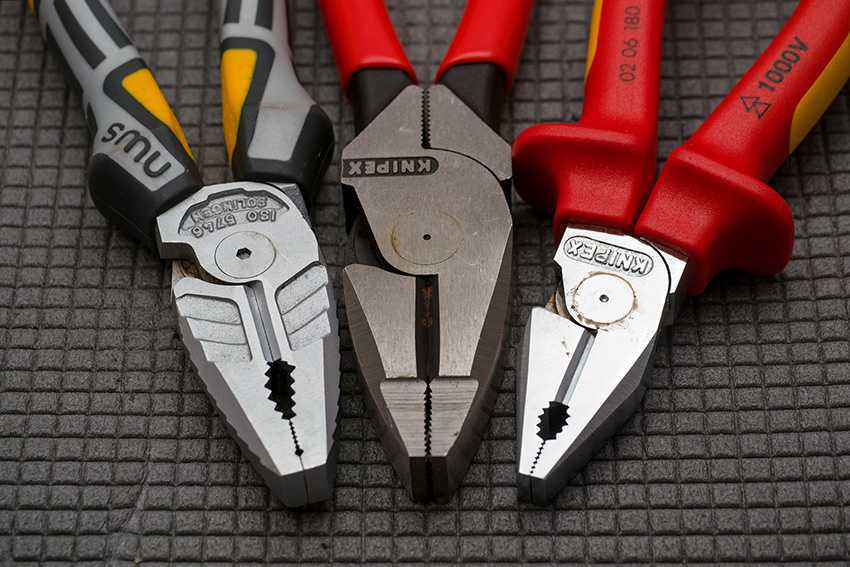

NWS CombiMax 180мм, С5.2, Н2.2, К12

Отличный выбор для монтажников металлических контейнеров, щитовых элементов и прочих работ с резьбовым крепежным элементом. Бокорезы совмещены со специальным обжимом зубчатого типа, надежно удерживающим головку болта. Удобные рукоятки с выступом для работы одной рукой.

Дело Техники 413160 160 мм

Легкий и удобный инструмент с массивными упорами на вершине рукояток для защиты от соскальзывания. Оптимален для монтажных работ в узких, труднодоступных местах. Вес всего 150 г. Фома губок узкая, загнутая, облегчающая монтаж мелких элементов.

STANLEY CONTROL-GRIP 200 мм

Пассатижи классического типа, обладающие удобными изолированными рукоятками. Изготавливаются из углеродистой стали, обладают легким ходом. Вес довольно большой — 400 г, что объясняется прочностью и надежностью инструмента.

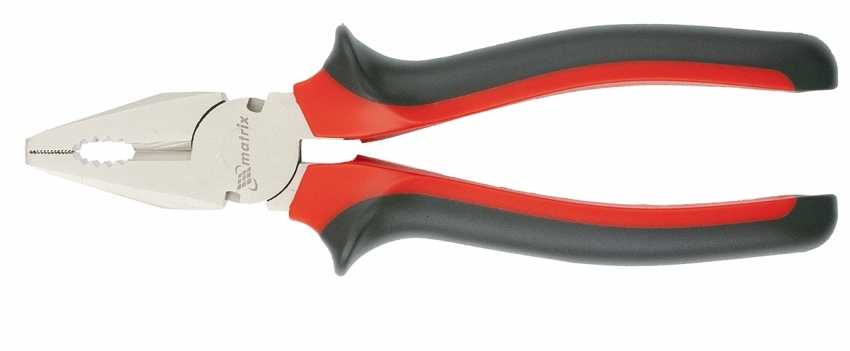

MATRIX 16906, 200 мм

Оптимальный и компактный образец пассатижей, пригодных для любых работ. Обладают всеми необходимыми функциями, оснащены пазом для перекусывания проволоки на внешних сторонах губок. Масса инструмента — 380 г.

НИЗ 2212-1-20

Пассатижи, которые относятся к группе бытового инструмента, но по набору функций и качеству практически не отличаются от профессиональных. Обладают высокими упорами на рукоятках, точным и плотным соединением губок, есть резцы и паз для перекусывания гвоздей или проволоки. При большой длине (20 см) весят всего 290 г.

Ombra 400107

Удобный инструмент, обладающий мягким ходом благодаря обильной смазке шарнира. Рукоятки-чехлы имеют двухкомпонентную конструкцию с антискользящим покрытием по внешней части. При длине 18 см инструмент весит 200 г. Боковые кромки способны справиться с проволокой толщиной до 3 мм.

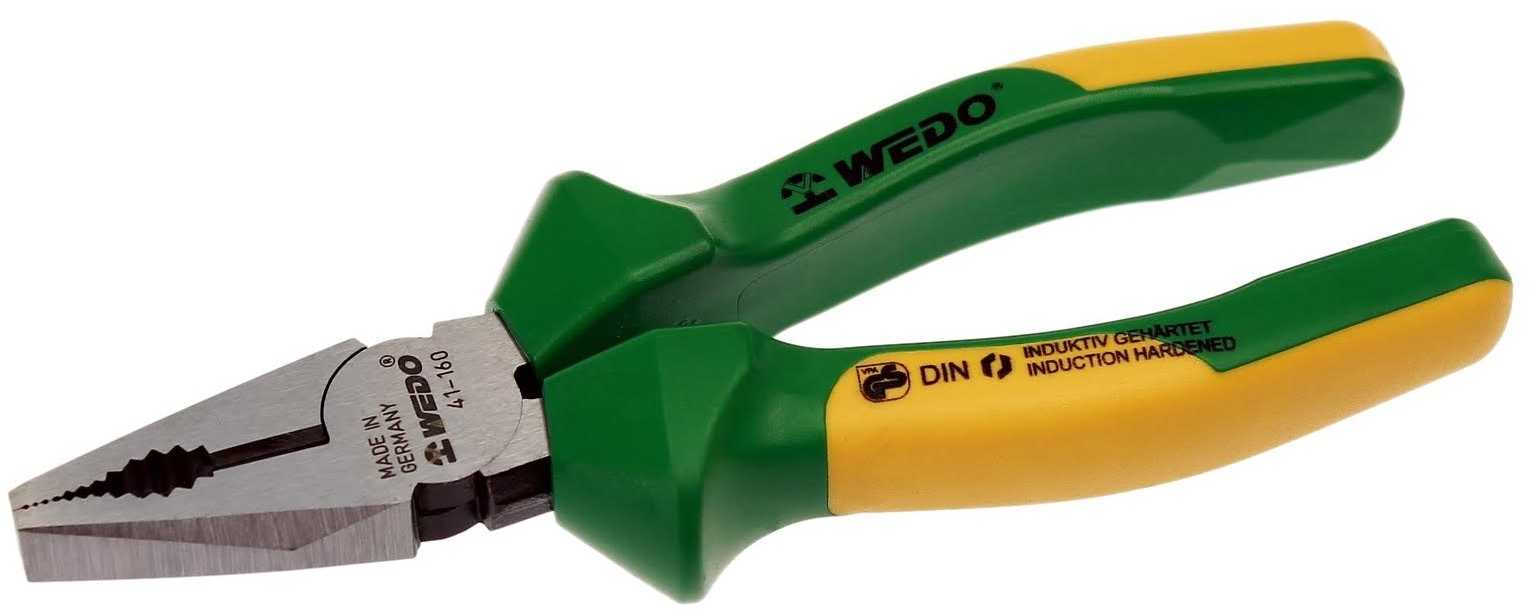

WEDO 160 мм 41-160/30R7

Пассатижи отличаются точной немецкой сборкой, позволяющей надежно зажать самые тонкие материалы. Изготовлены из инструментальной стали марки С60. Вес инструмента — 300 г. Из недостатков можно назвать сравнительно высокую цену.

KNIPEX KN-0202180

Дорогой профессиональный инструмент из инструментальной стали 63 HRS. Проходит ковку и термическую обработку, что делает режущие кромки способными перекусывать самые твердые материалы, вплоть до рояльной струны. Кроме того, длина бокорезов позволяет работать с кабелем толщиной до 11 мм. По результатам испытаний определено, что работа с этими пассатижами требует на 35% меньше усилий.

Секреты выбора бокорезов: как не допустить ошибок

Прежде чем приступить к процессу выбора инструментов, следует четко определить, для чего они будут применяться. Для эксплуатации в условиях домашнего хозяйства вполне подойдут классические бокорезы небольшого размера. Посредством их можно будет выполнить ремонт электропроводки, нарезать проволоку, а также осуществить зачистку кабелей. Если же инструменты необходимы для профессионального применения, каждый мастер ориентируется на персональные потребности.

Кроме того, следует обращать внимание на материал, который использовался для изготовления рабочей части. Режущие кромки изделий, которые заслуживают право называться высококачественными, производятся из закаленной стали, а потому характеризуются непревзойденной прочностью

Даже после выполнения работ с проволокой, изготовленной из стали, на них вряд ли можно будет увидеть зазубрины. В идеале рабочая поверхность любого бокореза должна обладать антикоррозийным покрытием.

Не менее важным элементом, который заслуживает особого внимания, является рукоятка инструмента. Чем она длиннее, тем больше усилий понадобится прилагать в процессе выполнения работ.

Обратите внимание! Чтобы предотвратить соскальзывание руки в наиболее ответственный момент, лучше отдавать предпочтение инструментам, покрытие ручек которых обладает рельефной текстурой.
В первую очередь, при покупке бокорезов нужно обращать внимание на материал и длину рукоятки. Рукоятки по-настоящему качественных изделий наделены покрытием, которое характеризуется стойкостью к перепадам температурных режимов, а также к воздействию масел и многих других химикатов

Поскольку данный инструмент создан для комфортной работы в различных условиях, все его элементы должны быть максимально надежные

Рукоятки по-настоящему качественных изделий наделены покрытием, которое характеризуется стойкостью к перепадам температурных режимов, а также к воздействию масел и многих других химикатов. Поскольку данный инструмент создан для комфортной работы в различных условиях, все его элементы должны быть максимально надежные.

В заключение стоит заметить, что бокорезы (боковые плоскогубцы) – это не тот инструмент, который невозможно заменить в процессе выполнения домашних ремонтных работ. Однако монтажники, электрики и слесари, которые часто сталкиваются с необходимостью перекусывания кабелей, проводов, гвоздей и арматуры, непременно оценят их свойства.

Устройство и характеристики

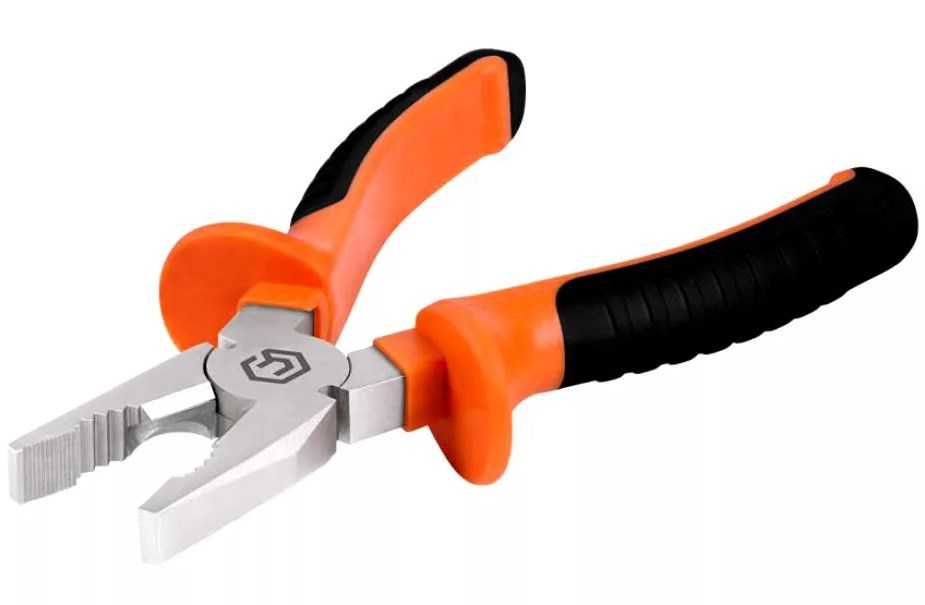

Пассатижи имеют шарнирно-губцевую конструкцию, то есть две их части подвижно связаны между собой шарнирным соединением, образуя две рукояти, а с противоположной стороны – губки.

В форме последних и кроется секрет универсальности инструмента.

В передней части обе губки имеют плоскую рифленую поверхность для удержания деталей.

Далее располагаются друг напротив друга зубчатые выемки.

Их назначение – крепкий захват шарообразных и круглых изделий, что делает комфортным использование пассатижей для работы с гайками, когда под рукой не оказалось подходящего ключа.

Следует сразу отметить, что в последнем случае желательно использовать профильный инструмент, чтобы выемки не уничтожили грани шляпки резьбового крепежа.

У основания губок в самом их начале располагаются острые лезвия, принцип работы и функции которых аналогичны бокорезам.

Они предназначены для перекусывания проволоки небольшого сечения и зачистки провода от изоляции.

Для работы с проволокой, имеющей большее сечение, сверху инструмента напротив шарнира расположены своего рода кусачки, способные перекусить более плотные материалы.

Материал

Как правило, при изготовлении пассатижей используются стали У7А и 8ХФ, либо других марок с подобными характеристиками.

При этом твердость, согласно ГОСТу:

• 51 HRCэ – для режущих элементов, расположенных на шарнире.
• 53 HRCэ – для режущих кромок бокорезов.
• 45,5 HRCэ – для зажимных поверхностей.

При изготовлении металл подвергается термической обработке с дополнительным закаливанием высокочастотными токами.

Кроме этого на поверхность наносится защитное покрытие, устойчивое к коррозии.

Простейший пример – воронение, которое также называется оксидированием.

Подразумевает обработку горячим масляным паром с последующим покрытием поверхности защитным лаком.

Воронение не дает качественной защиты от повышенной влажности, потому подобный инструмент предназначен для работы внутри помещений.

Хромированные пассатижи обладают намного лучшей устойчивостью к влаге, при этом имеют приятный внешний вид из-за характерного блеска, особенно, если поверхность отполирована.

Аналогичное, но более устойчивое к механическим повреждениям, покрытие цинком, которое встречается гораздо реже, чем предыдущий вариант.

Для удобства работы и одновременно защиты ручек, последние имеют изоляцию, которая бывает нескольких видов:

• Стандартная – пластик.
• Эргономичная – с резиновыми противоскользящими накладками, обеспечивающими надежное удержание инструмента.
• Электроизоляционная – жесткий пластик, обеспечивающий безопасность мастера при электромонтаже со значениями напряжения до 1000 В.

Изоляция на ручки крепится путем насаживания “на горячую”, на клей или в редких случаях посредством металлических штифтов.

Форма

В классическом исполнении пассатижи имеют прямую форму, однако, бывают и изогнутые в месте шарнирного соединения варианты для выполнения специальных работ.

Также распространение получил инструмент:

• С короткими губками – отличаются небольшим раскрывом, губки разводятся максимум на 35 мм.
• С удлиненными губками, длина которых доходит до 200 мм.

Внешняя часть губок может быть скругленной формы или с ромбовидными гранями, что позволяет проводить работы в местах с ограниченным пространством.

Размеры и вес

Длина типовых пассатижей составляет 160 – 180 миллиметров, ширина – 50 мм, толщина – от 10 до 13 мм. Весит такой инструмент 200 – 300 г.

Модели специального назначения могут иметь длину 100 – 510 мм.

Собственно, для указания длины производители часто используют дюймы, которые соответствуют стандартным миллиметровым размерам.

Так, например, длина 8-дюймовых пассатижей в метрической системе составляет 200 мм, 7-дюймовых – 180 мм, 6-дюймовых – 160 мм, и так далее.

ГОСТ

Технические характеристики для пассатижей описаны в ГОСТ 17438-72.

Стандарт длины для инструмента с губками, имеющими закругленную форму, оставляет 200, 250 и 300 мм, а для вариантов с гранеными прямыми губками – 160, 180 и 200 мм.

Главные особенности и отличия

ГОСТ определяет пассатижи как инструмент для зажима и захвата труб, а также деталей различной формы. По внешним признакам они очень похожи на плоскогубцы. Кроме рабочей области, они имеют плоские губки, которые являются продолжением зоны для захвата трубок или болтов. Нередко этот инструмент снабжают бокорезами для снятия изоляции и перекусывания проволоки небольшого диаметра.

Основные отличия:

• Пассатижи — инструмент многофункциональный, плоскогубцы — предназначены для выполнения одного действия.
• Плоскогубцы имеют плоские рабочие элементы, с насечкой по всей длине.
• Пассатижи имеют кусачки для перекусывания тонкой проволоки и полости для зажима трубок, а при их производстве применяется прочная сталь.

Пассатижи позволяют решить большее количество задач в процессе различных бытовых работ. Они во многом способны заменить торцевые кусачки, небольшие домашние тиски или бокорезы, захватить практически любой небольшой предмет.

Плоскогубцы

Плоскогубцы относятся к слесарно-сборочным инструментам. При помощи губок прямоугольного сечения и пирамидальной формы ими производят захват различных предметов или сгибание проволоки, металлических деталей.

По причине малой функциональности для бытовых работ это устройство наименее популярно среди покупателей инструментов, которые в большинстве случаев отдают предпочтение пассатижам.

Согласно ГОСТ, плоскогубцы отечественного производства выпускаются в двух вариантах:

• с короткими губками от 25 до 55 мм и длинными (от 50 до 63 мм);
• с простыми рукоятками и изолирующими, для выполнения работ под высоким напряжением.

Общая длина инструмента находится в пределах 12−22 см. В производстве используется инструментальная сталь У7А с закалкой до 45 единиц. Готовое изделие подвергается антикоррозионной обработке одним из нескольких способов:

• химическое оксидирование;
• хромирование;
• химическое фосфатирование.

Цвет изделия напрямую зависит от способа обработки и может быть черным, матово-серым или металлическим.

Кроме стандартных образцов, можно увидеть в продаже другие их разновидности, предназначенные для определенного рода работ. Например, «утконосы» — плоскогубцы с вытянутыми губками, напоминающие пинцет. Однако за счет мощных рукояток они имеют большую силу сжатия. Или плоскогубцы с загнутыми губками — для работы в труднодоступных местах.

Пассатижи

Если в одну руку взять пассатижи и плоскогубцы — различие между ними станет очевидным. Пассатижи ярко выделяются солидным внешним видом благодаря более мощной конструкции и дополнительным функциям. Они надежнее удержат практическую любую деталь, уверенно захватят поверхность цилиндрической формы, гайки, болты или шпильки.

Некоторые модификации могут иметь рифленые полусферические выемки с внутренней стороны рукояток, которые можно использовать в качестве обжимок.

Для производства этого инструмента используют хромованадиевую и хромомолибденовую сталь, что делает его более прочным, чем плоскогубцы. Рукоятки изготавливают из диэлектриков, позволяющих вести работы под напряжением до 1000 В. Однако, перед началом таких работ необходимо убедиться в наличии соответствующей маркировки на пассатижах.

Пассатижи некоторых моделей допускают регулировку усилия сжатия губок. Переставляя специальный шарнир в нужный паз, можно увеличить или уменьшить ширину их раскрытия. Это требуется для захвата деталей намного большего размера, чем способны захватить стандартные инструменты.

Чем отличаются пассатижи от плоскогубцев?

И тот и другой инструмент относится к шарнирно-губцевому типу, имеют крайне схожие характеристики по внешнему виду, при этом, между собой они отличаются ГОСТами и технологией в производстве.

Плоскогубцы получили свое название из-за плоской формы губок, которые плотно прилегают друг к другу, и изначально предназначены только для захвата и удержания мелких деталей.

Пассатижи более современный инструмент, поэтому являются универсальными.

За счет наличия режущих элементов и выемок на губах, они кроме функций плоскогубцев могут выполнять и другие, например: удержание круглых деталей.

Также пассатижи используют для перекусывания проволочных изделий, зачистки провода, могут частично выполнять функции гаечного ключа, бокореза и стриппера, в зависимости от конфигурации.

Главным же отличием принято считать то, что у плоскогубцев отсутствуют дополнительные выемки с насечками на губах.

При этом следует отметить, что современные плоскогубцы также имеют много различных конфигураций предназначенных для выполнения разного вида работ.

Поэтому по большому счету пассатижи и плоскогубцы это по своей сути один и тот же инструмент, который каждый называет как ему удобно.

Рейтинг пассатижей

Для длительной эксплуатации рекомендуется познакомиться ближе с популярными моделями, которые зарекомендовали себя с хорошей стороны. К подобным можно отнести:

1. BAHCO 8285. Регулируемое устройство французского производства. Используется для выполнения монтажных работ с заготовками разного размера. Материал – легированная сталь.
2. ProsKit PM-912. Диэлектрические усиленные пассатижи. Материал – высокопрочная инструментальная сталь покрытая тефлоновой пленкой.
3. Пассатижи Knipex KN-0306160. Материал – инструментальная сталь закаленная в масле. Используется для проведения работ с высоким напряжением.
4. Gross 16973. Комбинированные изделия могут использоваться как гаечный ключ. На нижней части есть дополнительные упоры.
5. NWS 109-69-165. Диэлектрический инструмент для резки разной проволоки. Форма губ прямая.
6. BRIGADIER 21004. Пассатижи комбинированные. Форма губок прямая. Материал изготовления – полированная углеродистая сталь.
7. Total THT210706S. Высокопрочные изделия китайского производителя. Рабочая поверхность из хром-ванадиевого сплава с черным покрытием и полировкой.
8. NWS CombiMax. Наделены усиленной рычажной передачей. На торцах рукоятки есть выступы. Губы суженные.
9. STANLEY CONTROL-GRIP. Самый популярный вид пассатижей. Ручки-чехлы двухкомпонентные. Длина изделия 20 см.
10. Ombra 400107. Лучшая бюджетная модель с мягким ходом. Подходит для работы с мелкими деталями.

Что такое пассатижи?

Пассатижи чаще всего применяются при слесарных и электромонтажных работах. Универсальный инструмент широко используется в быту благодаря тому, что ему можно найти применение практически в любой области. Рабочая поверхность инструмента имеет особые выемки с насечками, благодаря этому производится надежный захват и удерживание различных поверхностей. Большинство домашних мастеров используют комбинированные пассатижи, с помощью которых можно справляться со многими задачами. Существуют и более узкопрофильные виды инструмента.

• Диэлектрические внешне и по функционалу полностью дублируют комбинированные, но оснащены ручками из изоляционного материала. Такая деталь позволяет выполнять работы с проводами и приборами под напряжением. Пассатижи используют при замене или монтаже проводки, электрического оборудования, счетчиков. Инструмент обязательно должен быть у каждого электрика.
• Пассатижи для люверсов очень востребованы. Особых навыков для работы с инструментом не требуется. Пассатижи используют при установке колец для крепления штор, рекламных баннеров и растяжек. Они помогут установить люверсы на одежду или обувь, поэтому могут быть полезны для всех членов семьи.
• Комбинированные регулируемые иногда называются переставными или трубными пассатижами. Внешне напоминают обычные комбинированные, но позволяют регулировать раскрытие губок. Такой инструмент поможет захватить и удерживать круглые детали любого диаметра. При желании можно использовать в качестве гаечного ключа.

Не допускайте появления коррозии на металле, всегда смазывайте рабочую поверхность. Это поможет увеличить срок службы пассатижей. Кроме того, существуют некоторые правила использования.

Следите за расстоянием между ручками, чтобы не защемить пальцы.
Пассатижи дают возможность захватывать плоские и цилиндрические детали.
Можно использовать для удерживания гаек

Затянутые гайки лучше не откручивать с помощью пассатижей.
Важно не толкать, а тянуть инструмент при работе.
Если нужно перекусить проволоку, то установите ее перпендикулярно режущей части.
При работе с электричеством держите инструмент за рукоятки из изоляционного материала.

Виды плоскогубцев. Особенности и область применения

Название этого инструмента как плоскогубцы сразу дает представление о своем внешнем виде: металлические губы, которые на своей поверхности имеют насечки, соединение шарнирного типа и ручку (может быть изготовлена из различных материалов, включая пластик и дерево).

Плоская поверхность инструмента дает возможность легко и без проблем удерживать детали любого размера. Многофункциональный инструмент можно использовать для самых разных целей: деформировать проводку, кабеля, металлические детали. Параметры деталей с которыми можно работать плоскогубцами, должны соответствовать возможностям самого инструмента, его размерам (обычно не больше 195 мм).

Помимо всего прочего, плоскогубцы также можно использовать вместо гаечного ключа, потому как производить откручивание различного рода гаек инструментом очень просто, несмотря на то, что это не основное их назначение.

Различия пассатижей и плоскогубцев могут не только в параметрах (ширина, длина и т.д.), но и по своей рабочей поверхности:

• Плоскогубцы с достаточно узкими и длинными губками. Таким инструментом очень удобно пользоваться там, где другие инструменты не пролезут.
• Инструмент с изогнутыми губками используют в электронной отрасли. Именно таким инструментом можно подлезть туда, где аналоговые инструменты не «пройдут».
• Плоскогубцы в отличие пассатижей, похожи на пинцет, отлично подойдут для работы с мелкими и очень хрупкими деталями. Правильно разработанная форма, дает возможность крепко держать такие детали, при этом, не нанося им деформаций.
• Существуют также инструмент со съемными губками, для совершения различных действий с деталями из хрупкого материала.

Необходимо также помнить и о том, что для работы с токопроводящими устройствами в обязательном порядке нужно использовать плоскогубцы с изолированными ручками. Если на инструменте не указана величина напряжения, с которой он может работать, пользоваться ими в электрической отрасли, запрещено. Выбирать вид плоскогубцев необходимо с учетом непосредственной задачи, которая предъявляется к ним.

Виды пассатижей

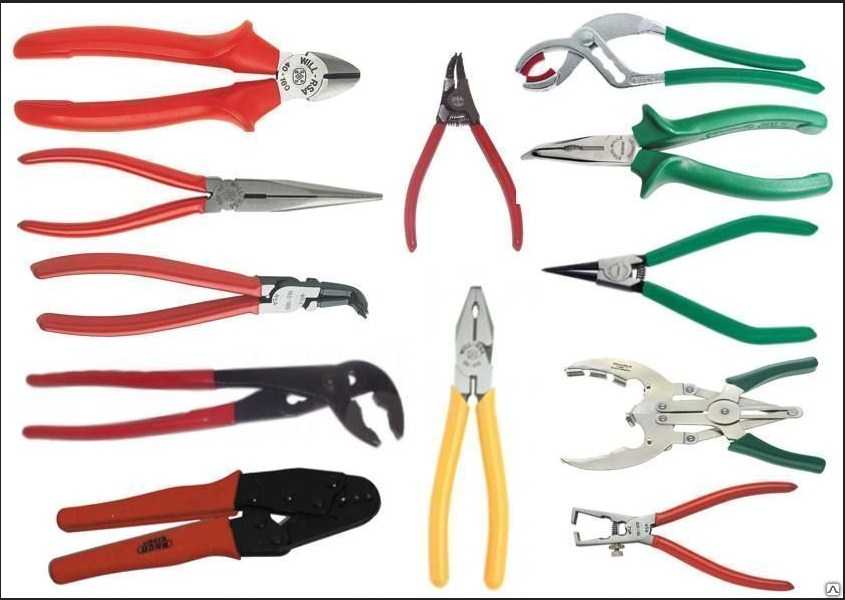

Виды зажимных клещей

В зависимости от конструкции и предназначения, зажимные клещи бывают следующих видов:

• Диэлектрические – предназначены для работы с электроустановками, находящимися под напряжением до 1000В;
• Установочные – предназначены для удобного и быстрого снятия изоляции с проводов. На конце зажимной головки такого инструмента предусмотрен стриппер – приспособление для зачистки проводника от изоляционного слоя.
• Изогнутые комбинированные – имеют губки, изогнутые под углом 30-900. Применяются для фиксации различных деталей или проводников в условиях ограниченного пространства.
• Утконосы – инструменты с узкими и длинными губками, имеющими заостренную клиновидную форму;
• Удлиненные – представляют собой усовершенствованные утконосы, имеющие прямые, тонкие губки большой длины
• Усиленные – зажимные клещи, имеющие, по сравнению с аналогами, усиленную конструкцию (большую толщину и прочность рычагов), позволяющую производить силовое зажатие и удержание различных деталей и предметов.
• Мини-пассатижи – небольшие, имеющие в длину не более 12 см, они позволяют работать с хрупкими и требующими деликатного обращения деталями и предметами;
• Энергосберегающего типа – благодаря усиленному шарнирному механизму крепления рычагов, такой вид инструмента позволяет при фиксации различных предметов прикладывать усилие на 30-40% меньше, по сравнению с использованием аналогов;
• Рычажные – имеют специальный рычажный механизм фиксации губок, позволяющий увеличивать усилие фиксации удерживаемого при помощи такого инструмента предмета или детали;
• С увеличенными рычагами – характеризуются рычагами значительно большей длины, чем у аналогов. Применяются для фиксации и удержания крупных и тяжелых деталей.
• Складные – мультиинструмент (мультитул), который, помимо самих зажимных клещей, включает в себя небольшую отвертку, ножик, штопор, пилку, открывалку т.д.
• Переставные пассатижи – имеют два рычага, накладываемых друг на друга. Благодаря подвижному в продольной плоскости креплению рычагов, характеризуются регулируемой шириной захвата.
• Зажимные – работающие по принципу струбцины и позволяющие фиксировать детали или предметы при помощи коленно-рычажного механизма и регулировочного винта, установленных на рукоятях рычагов клещей.
• Пассатижи для съема крышек – клещи, используемые для откручивания крышек топливных баков грузовых автомобилей и другой тяжелой спецтехники;
• Слесарные – простые и надежные, используемые для различных видов слесарных работ, не предусматривающие контакт с находящимися под напряжением проводниками и токоведущими поверхностями;
• Пассатижи электрика – сделанные из диэлектрического материала, предназначены для работы с токопроводящими поверхностями;
• Рыбацкие – компактный инструмент, имеющий тонкие губки, удобные рукоятки, гибкое соединение с поясом или карабином на одежде при помощи прочного пластикового тросика.
