Кримпер. как выбрать и пользоваться

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

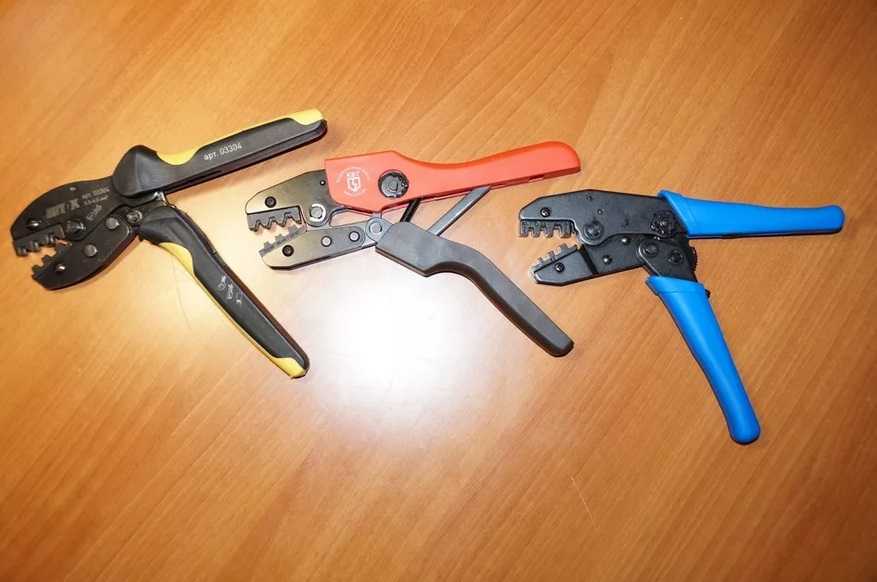

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

  1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
  2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
  3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
  4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
  5. Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
  6. Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Способы применения пресс-клещей для опрессовки наконечников

Работы по обжиму проводов могут иметь постоянный или же эпизодический характер. В бытовом плане более характерным является второй вариант. В таких случаях нет необходимости в приобретении универсальных пресс-клещей для обжима проводов. Стоит подобрать инструмент узкой направленности, который поможет решить конкретные поставленные задачи.

К основному функционалу данного вида инструмента относятся:

Обжимка гильз. Необходимые для данного вида опрессовки клещи различаются по форме и размерам матрицы. Как дополнительный конструкционный элемент может присутствовать фланец. Его наличие позволит выполнить более качественное соединение.

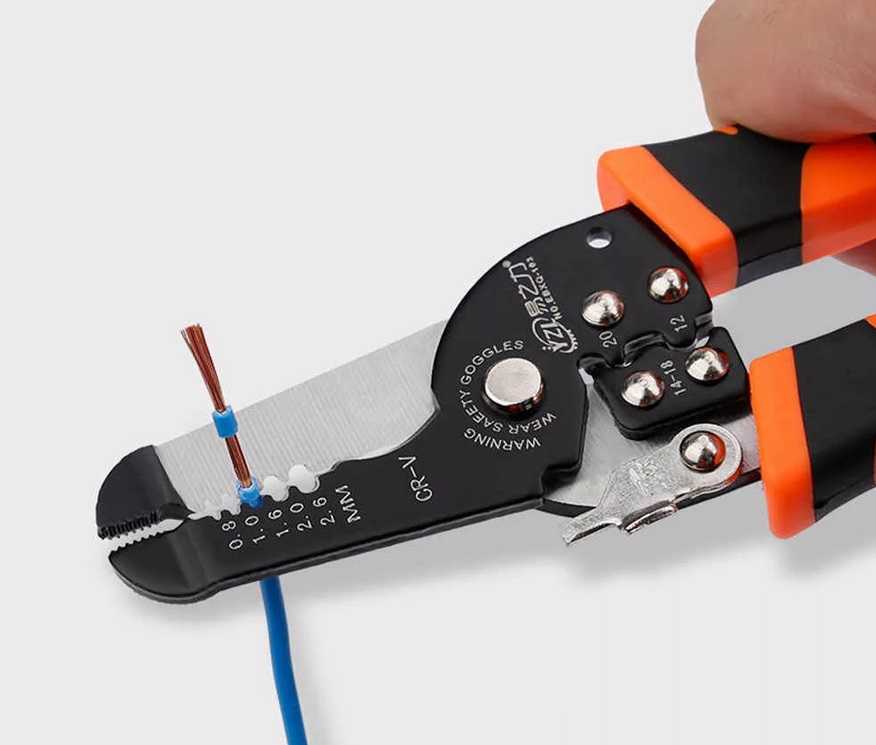

Снятие изоляционного слоя. С помощью клещей можно удалить необходимый участок изоляционного покрытия, не повредив непосредственно жилу

Важно правильно выставить размер. Если опыта недостаточно, лучше приобрести инструмент, где размер устанавливается автоматически

Такие модели стоят дороже, зато обеспечивают качественную работу.

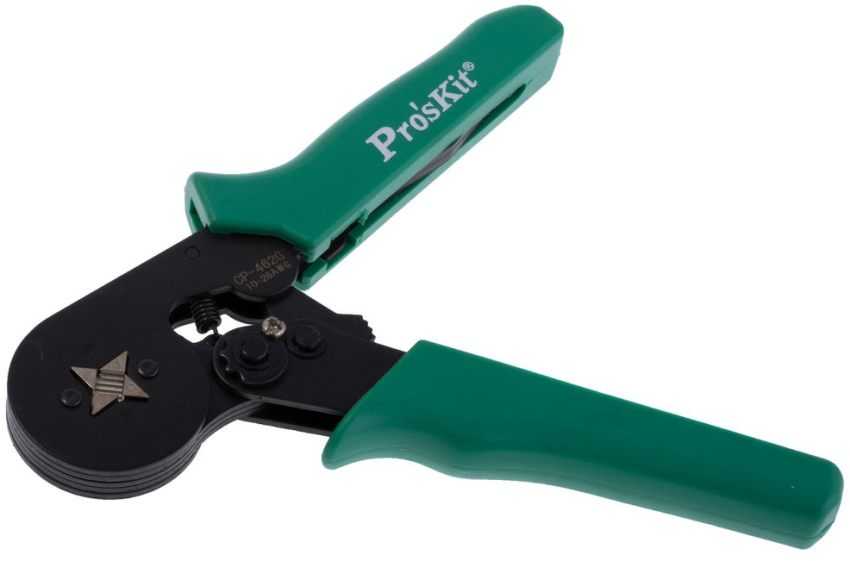

Обжимание наконечников. Прессы для обжима наконечников проводов имеют специальный стержень, который в ходе выполнения действия помещается на разделительный шов. Устройство предназначено для работы с неизолированными и латунными проводками.
Работа с витыми парами. В таком обжимном устройстве провод заводится в специальный коннектор.

Пресс клещи часто используются при обжимки гильз

Только правильно подобранный инструмент позволит выполнить качественное соединение.

Это интересно: Особенности рулонных прессов-подборщиков для сена — излагаем в общих чертах

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

  1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
  2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
  3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
  4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
  5. Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
  6. Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Технология соединения проводов опрессовкой

Контакты проводов и кабелей с различными электротехническими приборами и оборудованием должны представлять собой надёжный и безопасный тип соединения. Для этого используют наконечники. Их закрепляют на оголённых концах проводников.

Фиксация коннекторов производится кримперами. Принцип функционирования пресс клещей схож с действием пассатижей. И те, и другие работают на сжатие различных предметов. В отличие от плоскогубцев, обжимники оснащены профильными губками с рядом проёмов различных размеров.

Каждая матрица предназначена для опрессовки наконечников проводов и кабелей определённого сечения и количества жил. Технология обжима электротехнической арматуры с проводами включает несколько этапов:

  1. В режущий проём кримпера вставляют провод.
  2. Клещи сжимают и снимают изоляцию с конца проводника.
  3. На оголённый участок кабеля одевают гильзу или втулку.
  4. Наконечник вставляют в проём между матрицами определённого размера.
  5. Обжим осуществляют сжатием рукояток инструмента. Если требуется по технологии, опрессовку делают несколько раз, сдвигая клещи по длине наконечника.

Что это такое

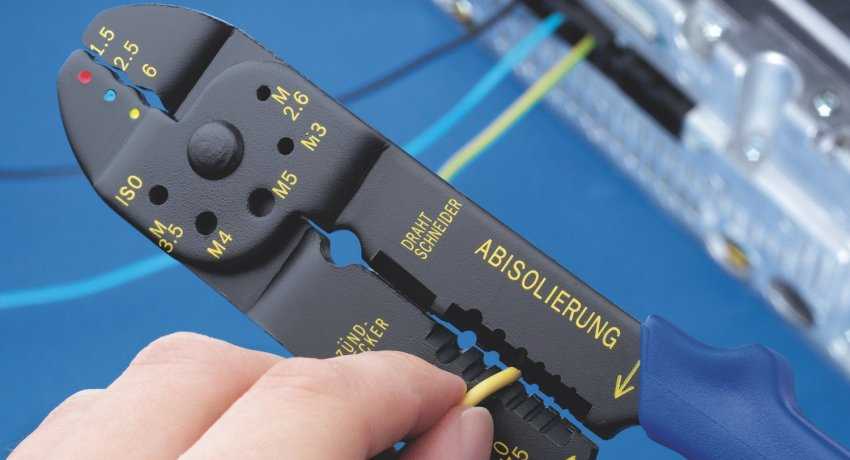

Клещ обжимной либо электромонтажный соединяет отдельные провода между собой с контактами разъемов. Выполняя электромонтажные работы, не требуется прибегать к сварке или пайке. Этот инструмент отличается своей многофункциональностью и выполняет:

  • обжим неизолированных и изолированных наконечников;
  • обрезку винтов и проводов.

Описание кримпера для обжима проводов

Обратите внимание! Инструмент снимает изоляцию с провода с сечением 0,75 до 5,5 мм2. Опрессовка при помощи кримпера позволит добиться качественного соединения, например:

Опрессовка при помощи кримпера позволит добиться качественного соединения, например:

  • Различных токонесущих проводов с разъемами в виде винтовых или клеммных соединений (автоклеммы, например).
  • Многожильных или одножильных проводов между собой.
  • Витой пары, а точнее ее сочленения с коннектором.

Для открытых электрических систем опрессовка — более технологичный метод соединения проводов, если сравнивать его с пайкой или сваркой.

Обжимной кримпер используют повсеместно, а учитывая разнообразие видов этого инструмента, мастеру легко подобрать подходящую под работу с определенными клеммами модель.

Типы инструмента и их основные показатели

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Это интересно: Поворотный стол для фрезерного станка

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Что касается диафрагменных пресс-клещей, то они позволяют выполнять обжим с четырех или шести сторон. Точное количество зависит от механизма диафрагмы. Полный обхват втулки повышает качество соединения, обеспечивает максимальную плотность обжима. Кроме того, данный прибор в автоматическом режиме подстраивается под толщину используемой втулки, поэтому нет необходимости менять матрицы.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Выбор пресс-клещей для наконечников


Комплект пресс-клещей и набор матриц

Приобретая гидравлический ручной пресс, необходимо учитывать:

  • Имеется ли в конструкции клапан ограничения давления. Такие изделия более надежны, они предотвращают перегрузку пресса от давления.
  • Тип прессующей головки, которая может быть открытого и закрытого типа. При работе прессом с закрытой головкой, необходимо: предварительно открыть стопор; вытянуть матрицу; поставить провода и наконечник; устройство закрыть. И лишь после этого можно начинать обжимку кабеля. Для проводов небольших сечений процесс значительно проще. Если пресс имеет С-образную головку открытого типа, провода можно прессовать быстро в любом месте.
  • Диаметр рабочего сечения. Модели делятся на подгруппы, которые работают с кабелями:
  1. До 70 мм².
  2. До 120 мм².
  3. До 300 мм².
  4. До 400 мм².

С увеличением мощности пресса, увеличивается его масса. Некоторые изготовители уменьшают вес за счет применения для корпуса легких алюминиевых сплавов. Все гидравлические прессы рассчитаны на опрессовку медных и алюминиевых проводов.

В комплекте с прессом имеются сменные матрицы для опрессовки. Наиболее современные модели, оснащаются вращающимися головками и устройством быстрого хода.

Конструкция и принцип работы пресса

Внутри устройства, с одной стороны имеется рабочий поршень с манжетой — для его возврата в исходное положение, смонтирована пружина. С другой стороны установлены нагнетательный цилиндр и плунжер.


Основные составляющие ручного пресса для наконечников

На рисунке:

  • Поз. 1 – ось.
  • Поз. 2 – головка.
  • Поз. 3 – полуформы матрицы.
  • Поз. 4 – винт.
  • Поз. 5 и 6 – ручки.

При качании рычага, расположенного на корпусе пресса:

  • Плунжер насоса совершает возвратно-поступательное движение.
  • В цилиндре создается избыточное давление.
  • Масло под давлением начинает поступать в рабочий цилиндр, перемещая рабочий поршень.
  • Поршень, воздействуя на матрицу, создает нужное давление на наконечник.
  • В конструкции установлен двухходовой плунжер.
  • На холостом ходу контур, обеспечивающий быстрое нагнетание жидкости в рабочий цилиндр, открыт. В конце холостого хода начинает открываться второй контур, развивающий максимальное усилие.
  • Возвратная пружина, при открытом запорном клапане, который соединяет через каналы рабочую полость цилиндра и масляный баллон, возвращает поршень в исходное положение.
  • Пресс для обжима кабельных наконечников снабжен предохранительным клапаном, который при превышении давления в системе, начинает перепускать некоторый объем масла назад в масляный баллон.


Изготовление наконечников

Порядок работы устройства

Инструкция по опрессовке наконечников предлагает:

Выбрать матрицы соответствующего сечения и материала жил. Их примеры на фото.


Набор матриц

Открыть головку пресса и вставить в пазы матрицы.


Подготовка пресса к работе

  • Поместить наконечник с жилой между матрицами.
  • Производя качание рычагом, выполнить опрессовку. Операцию проводить, пока не сработает предохранительный клапан.
  • Нажать на рычаг, соединенный с запорным клапаном, пока поршень не вернется в исходное положение.
  • В случае блокировки приспособления, его следует разблокировать, нажатием на рычаг для запорного клапана.

Чтобы лучше представить, как работает пресс гидравлический для опрессовки кабельных наконечников, стоит внимательно просмотреть видео.

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Кримпер — это по сути пресс предающий клемме определённую форму.

Качество обжимки клеммы определяют два фактора:

  • усики клеммы должны впиваться в изоляцию провода, тогда клемма не будет слетать
  • необходимо обеспечить хороший контакт между клеммой и проводом

Если при обжимке кримпером о первом факторе можно не думать, форма его губок спроектирована таким образом, что усики обязательно вопьются в изоляцию, но о том как сделать хороший контакт стоит задуматься, особенно если провод очень тонкий.

Независимо от того толстый провод или тонкий, обеспечить хороший контакт можно, загнув его, как показано на фото ниже.

При загибе провода хороший контакт гарантирован.

Хотелось бы отметить, что он способен обжать провод сечением от 0,5-1,5мм2, чего мне вполне достаточно, но не достаточно для автоэлектрика, последнему надо что-то по мощнее и подороже. Кримпер покупал тут.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

  • тонкостенных наконечников многожильных проводов;
  • толстостенных коннекторов многожильных проводов;
  • гильз кабеля большого сечения;
  • гильз последовательного соединения проводов;
  • разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Пресс клещи КВТ

Тонкостенные коннекторы подразделяются на три вида:

  1. НШВИ;
  2. Ножны;
  3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ


НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.


Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.


Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.


Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.


Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

  • провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
  • жилы заводят во втулку с обеих сторон;
  • обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.


Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

  • провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
  • витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
  • проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
  • кримпером охватывают пластиковый разъём;
  • в корпус RJ-45 вставляют группу жил до упора;
  • сжимая клещами пластик, провода запрессовывают в разъём.


Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

  • бело-оранжевый;
  • оранжевый;
  • зелёно-белый;
  • синий;
  • сине-белый;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Конструкция

В ассортименте крепежа пресс для обжатия проводов выделяется в отдельную категорию. Главное преимущество — воздух внутрь гильз проникать не будет. Метод гарантирует надежное соединение жил из разных материалов.

Последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

  1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 — 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
  2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
  3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
  4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
  5. Нажать на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
  6. Отрезок оплетки вернуть в место соединения, прогреть его строительным феном.

Выбирая инструмент для обжима проводов — обжимник (или по-другому crimper), необходимо учитывать тип наконечников. В зависимости от назначения они бывают:

  • цилиндрической формы;
  • вилочными;
  • петлевыми;
  • соединительными;
  • ножевыми.

Кроме того, важен диапазон опрессовки, который показывает максимальное и минимальное сечение кабеля. При работе с проводами диаметром от 0,25 до 16 мм используют ручные пресс-клещи. Они подходят для прокладки и ремонта компьютерных сетей, телефонных линий и других слаботочных систем. Монтаж подстанций выполняют с помощью инструмента с гидравлическим приводом.

При больших объемах целесообразно использовать электропассатижи, которые могут работать в автоматическом или полуавтоматическом режиме.

Помимо привода и типа наконечников при выборе инструмента для их обжима следует обращать внимание и на другие характеристики, среди которых можно выделить:

  • Дополнительную изоляцию. Обычно для изготовления ручек клещей используют пластик, но у некоторых моделей есть вставки из резины. Она не проводит электричество и снижает вероятность поражения током.
  • Лезвие на рабочей части инструмента. Оно позволяет отрезать кабель, а также обходиться без дополнительного оснащения.

Если необходимо выполнить опрессовку гильз неодинакового размера в большом количестве, лучше выбрать клещи с поворотными матрицами или регулируемым пуансоном. За счет особенностей конструкции они могут использоваться для работы с проводами разного сечения. Опрессовку наконечников небольшого диаметра проводят с помощью клещей с фигурными губками.

Некоторые считают, что обжать провод несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение.

Плотное прилегание наконечников к жиле можно обеспечить только матрицей. Тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Выбор правильного инструмента для выполнения работ

Правила работы с изолированными наконечниками

  • обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

  • изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

  • при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по class=»aligncenter» width=»372″ height=»193″
  • соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

  • обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

  • если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Дата: 06.02.2016 //

Данная статья наверняка будет более полезна не только автомобилистам, но и может пригодиться любому домашнему мастеру. Столкнувшись с обжимом клемм лучше всего использовать правильный инструмент, а именно — кримпер для обжима автомобильных клемм. Но, увы, не у каждого он есть, а если есть необходимость обжать одну клемму в месяц, то смыла в покупке кримпера нет. Сегодня мы попытаемся обжать клемму подручными средствами и покажем, как обжимать клеммы плоскогубцами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
