Регулятор мощности для паяльника своими руками

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

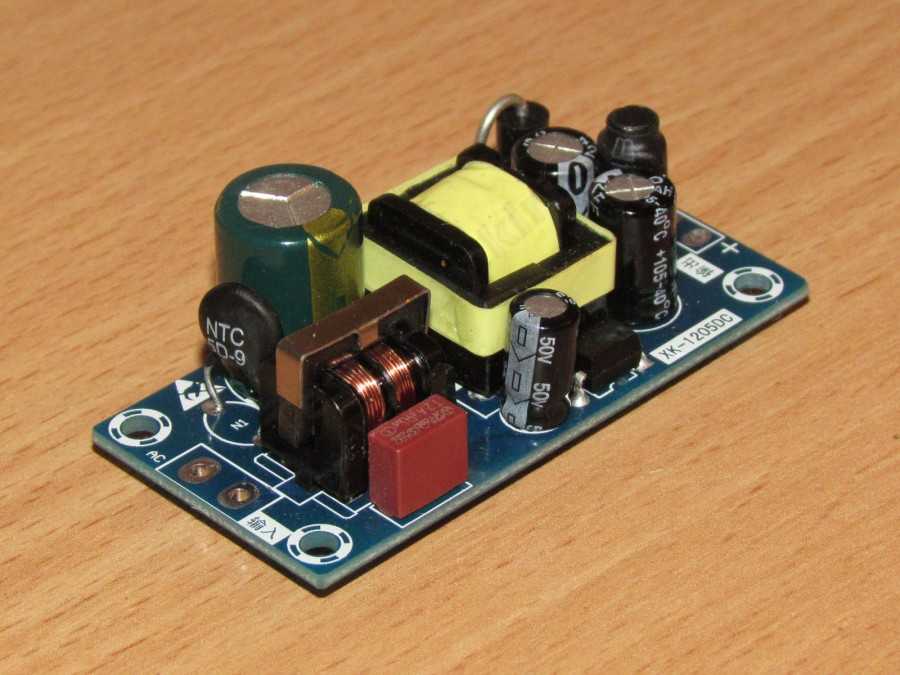

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза. Наиболее точной регулировки и настройки можно добиться только при помощи , где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой

Наиболее точной регулировки и настройки можно добиться только при помощи , где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)

Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.

Корпус подберите любой

Простые схемы на тиристоре

При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н

Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении

Этот вариант рабочий. Проверен не раз.

Схема регулятора температуры для паяльника на тиристоре

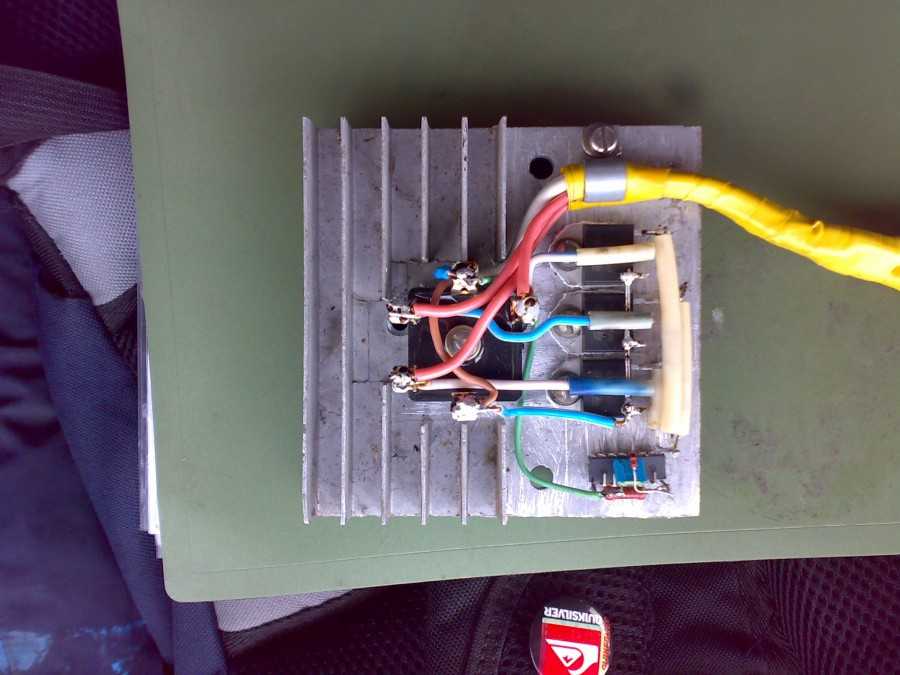

При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².

Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.

На других элементах но тоже без помех

Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.

Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации

Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.

На тиристоре с высокой чувствительностью

Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.

Регулятор мощности для паяльника без помех

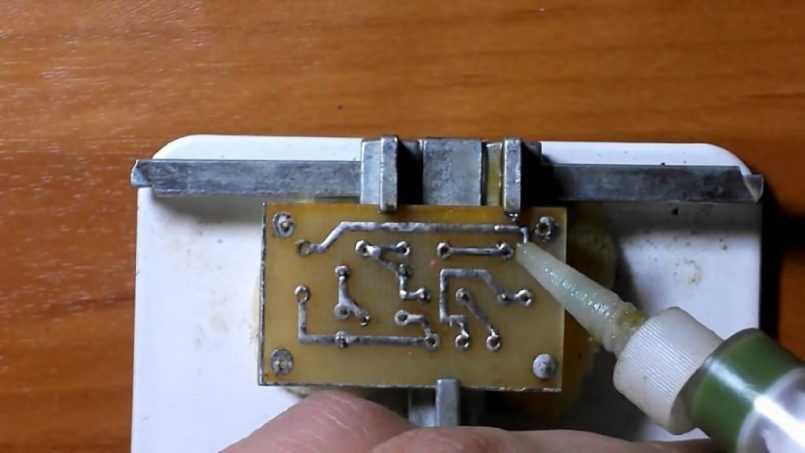

Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).

Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.

Если собрали, но напряжение не регулируется

Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).

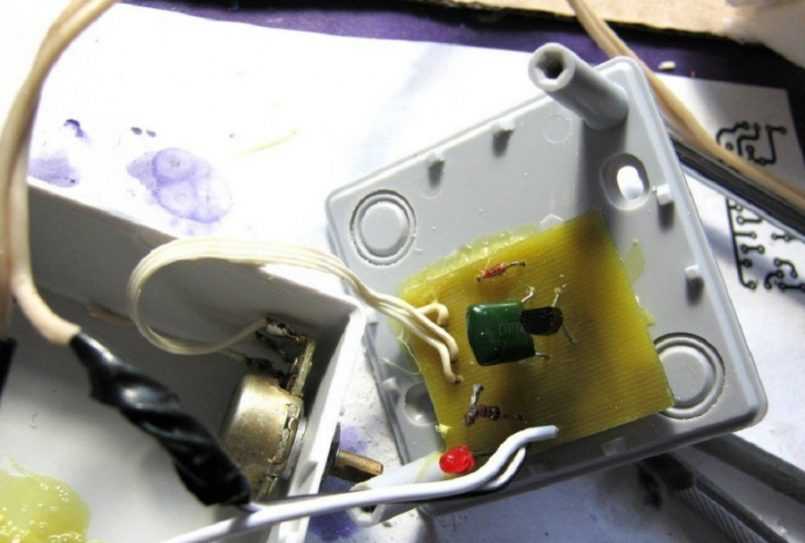

Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника

Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника.  Второй вариант решения — аналоговая схема управления, а это уже другая схема.

Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.

Варианты схем регулятора мощности паяльника

Необходимые элементы для монтажа регулятора мощности паяльника своими руками

Тиристор

Симистор

Внешний вид резистора и способ отображения на схеме

Конденсатор

Диод

Диод — обозначение

Стабилитроны

Микроконтроллер

Схема регулятора мощности паяльника с выключателем и диодом

Схема с выключателем и диодом

  • диод (1N4007);
  • выключатель с кнопкой;
  • кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник);
  • провода;
  • флюс;
  • припой;
  • паяльник;
  • нож.

Сборка двухступенчатого регулятора на весу:

  1. Зачистить и залудить провода. Залудить диод.
  2. Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик.
  3. Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
  4. Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
  5. Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва.
  6. Провода можно спаять. Подключить к клеммам, затянуть винты.
  7. Собрать выключатель.

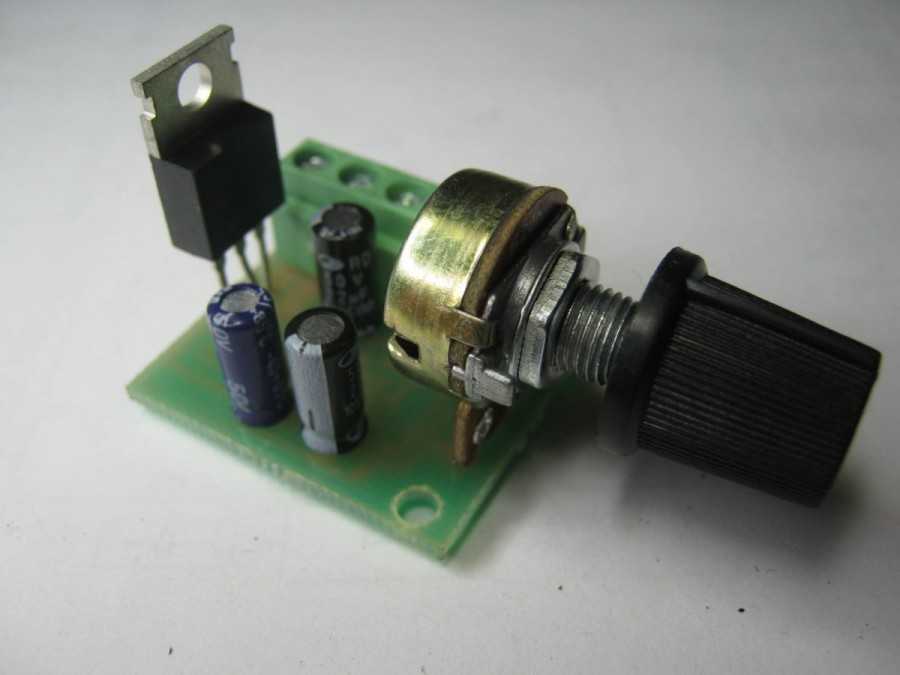

Регулятор мощности на тиристоре своими руками

Тиристорный регулятор

Схема с маломощным тиристором и световым индикатором

Тиристор VS2 КУ101Е
Резистор R6 СП-04 / 47К
Резистор R4 СП-04 / 47К
Конденсатор С2 22 мф
Диод VD4 КД209
Диод VD5 КД209
Индикатор VD6

Регулятор на тиристоре КУ202Н

Тиристор VS1 КУ202Н
Резистор R6 100 кОм
Резистор R1 3,3 кОм
Резистор R5 30 кОм
Резистор R3 2,2 кОм
Резистор R4 2,2 кОм
Резистор переменный R2 100 кОм
Конденсатор С1 0,1 мкФ
Транзистор VT1 КТ315Б
Транзистор VT2 КТ361Б
Стабилитрон VD1 Д814В
Диод выпрямительный VD2 1N4004 или КД105В

Сборка тиристорного (симисторного) регулятора мощности на печатной плате:

  1. Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
  2. Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали, кусачки, нож, провода, флюс, припой, паяльник.
  3. Разместить на плате детали согласно монтажной схеме.
  4. Откусить кусачками лишние концы деталей.
  5. Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
  6. Подготовить корпус для сборки.
  7. Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
  8. Проверить регулятор — подключить к лампе накаливания.
  9. Собрать устройство.

https://youtube.com/watch?v=4DG4_w2fe4E

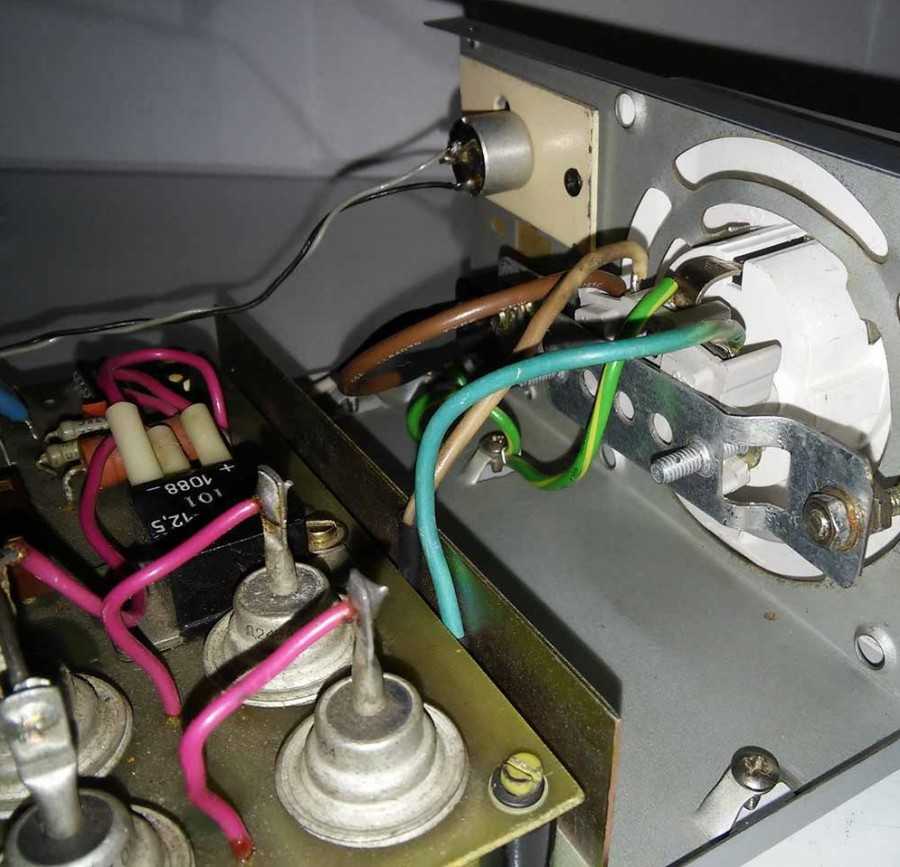

Схема регулятора мощности паяльника с тиристором и диодным мостом

Схема с тиристором и диодным мостом

Резистор R1 42 кОм
Резистор R2 2,4 кОм
Конденсатор C1 10 мк х 50 В
Диоды VD1-VD4 КД209
Тиристор VS1 КУ202Н

Регулятор мощности паяльника на симисторе

Конденсатор C1 0,1 мкФ
Резистор R1 4,7 кОм
Резистор VR1 500 кОм
Динистор DIAC DB3
Симистор TRIAC BT136–600E
Диод D1 1N4148/16 B
Светодиод LED

Регулятор мощности на симисторе с диодным мостом

Схема регулятора на симисторе с диодным мостом

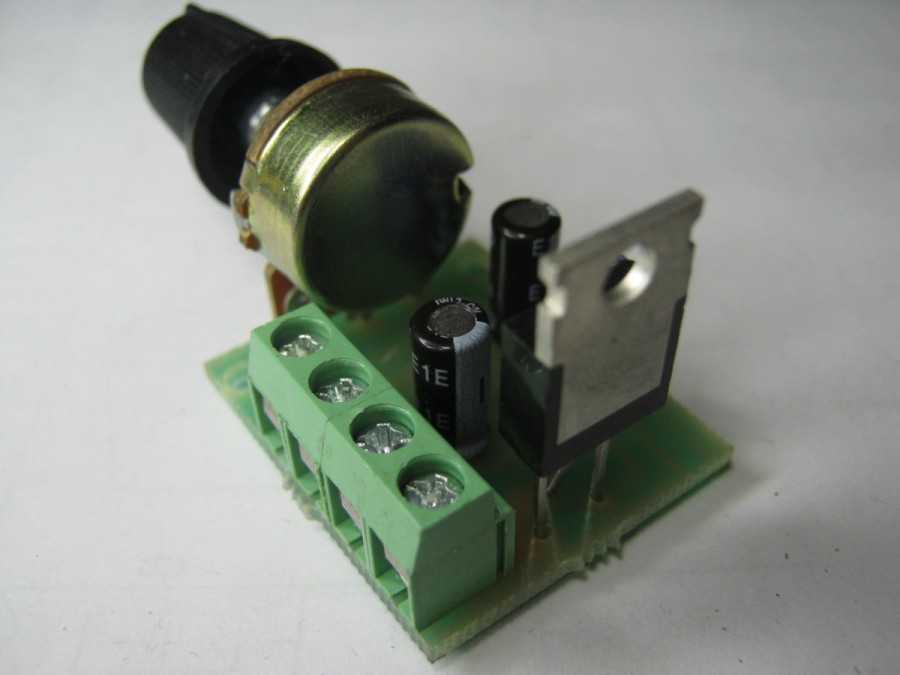

Регулятор на симисторе — вариант монтажа на плате

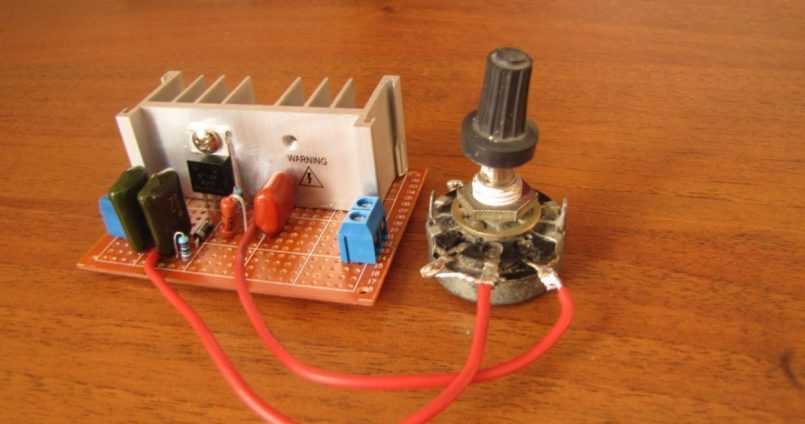

Регулятор с симистором и диодным мостом — образец

Регулятор мощности паяльника с симистором на микроконтроллере своими руками

Схема симисторного регулятора с микроконтроллером

Конденсатор C1 0.47 мкФ
Конденсатор C2 1000 пФ
Конденсатор C3 220 В х 6.3 мкФ
Резистор R1 22 кОм
Резистор R2 22 кОм
Резистор R3 1 кОм
Резистор R4 1 кОм
Резистор R5 100 Ом
Резистор R6 47 Ом
Резистор R7 1 МОм
Резистор R8 430 кОм
Резистор R9 75 Ом
Симистор VS1 BT136–600E
Стабилитрон VD2 1N4733A (5.1v)
Диод VD1 1N4007
Микроконтроллер DD1 PIC 16F628
Индикатор HG1 АЛС333Б

Регулятор взамен станции

Если оснастить примитивную схему управляющим модулем, получится подобие станции минимальной комплектации. Этого бывает вполне достаточно для небольшого объема работ. Маломощным паяльным инструментам до 25 Вт достаточно блок управления оснастить тиристором. Этот полупроводниковый элемент можно уместить куда угодно, для этого подойдет:

  • старый зарядник мобильного телефона;
  • корпус бытового адаптера, вышедшего из строя;
  • можно использовать розетку;
  • любой удлинитель;
  • ручку паяльника, если там поместится плата.

Важно правильно подобрать корпус регулирующего прибора, он должен быть пластичным, поддаваться механической обработке, склеиванию, обладать свойствами электрического изолятора. При конструировании регулятора напряжения, подводимого к мощным греющим элементам, для охлаждения греющихся при работе полупроводников умельцы используют готовый радиатор от видеокарты

Если регулирующий блок дополнить подставкой и держателем паяльника, получится самодельная мини-станция. Себестоимость такой самодельной конструкции будет намного ниже заводской цены. Готовые паяльные станции стоят от тысячи до 3000 рублей

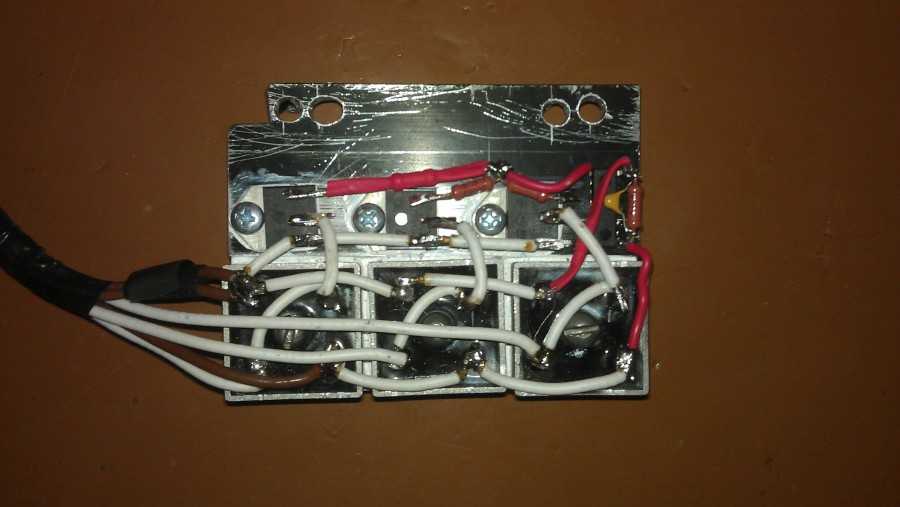

При конструировании регулятора напряжения, подводимого к мощным греющим элементам, для охлаждения греющихся при работе полупроводников умельцы используют готовый радиатор от видеокарты. Если регулирующий блок дополнить подставкой и держателем паяльника, получится самодельная мини-станция. Себестоимость такой самодельной конструкции будет намного ниже заводской цены. Готовые паяльные станции стоят от тысячи до 3000 рублей.

Преимущества и недостатки

Паяльник с регулятором температуры имеет ряд плюсов и минусов.

К преимуществам такого инструмента относятся:

  • Возможность регулировки температуры;
  • Полное исключение риска перегрева и порчи чувствительных к высоким температурам радиодеталей;
  • Быстрый нагрев;
  • Доступная цена;
  • Наличие в комплекте к устройству комплекта несгораемых жал – предварительно залуженных насадок, имеющих специальное необгарающее покрытие.

Из недостатков таких устройств можно выделить:

  • Низкую ремонтопригодность;
  • Высокую стоимость качественных полупрофессиональных и профессиональных моделей;
  • Хрупкость нагревательного элемента из керамики.

Также недостатком дешевых моделей является поддельный керамический нагреватель, представляющий собой полую керамическую трубку, внутри которой расположен асбестовый стержень с намотанной тонкой нихромовой проволокой. Из-за маленькой толщины проволоки такие нагреватели очень быстро выходят из строя по причине термострикции – разрыва проволоки при ее остывании.

Простейший регулятор энергии

Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов. В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

  • металлическими;
  • жидкостными;
  • угольными;
  • керамическими.

Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

Реостат — довольно универсальное приспособление. Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

Инструкция как сделать регулятор мощности

Первоначально нам нужно изготовить и подготовить для монтажа печатную плату. Нет необходимости использовать специальные компьютерные программы для этого и распечатывать ее лазерным принтером на специальной бумаге. Схема не так уж сложна, чтобы использовать дорогостоящее оборудование для ее изготовления.

Самый простой путь – самостоятельно сделать печатную плату из куска текстолита в такой последовательности:

Отрезаем нужный размер, обезжириваем и зашкуриваем поверхность. Карандашом создаем контуры схемы, потом обводим их маркером. Производим травление хлористым железом для удаления остатков меди с поверхности платы.

Когда плата готова, впаиваем в нее следующие радиодетали:

  • Микроконтроллер;
  • Симистор bta16;
  • Динистор db3;
  • Резистор, на 2 кОм;
  • Конденсатор, на 100 нФ;
  • Пластина со штырьками.

Также нам понадобится штепсельная вилка, шнур и розетка. И коробка, куда будет помещаться плата с микросхемой.

Монтаж диммера выполняем в такой последовательности:

Откусываем и впаиваем штырьки (4 шт.). Размещаем все детали кроме микроконтроллера. Тщательно пропаиваем. Тщательно зачищаем промежутки между токоведущими дорожками с помощью иглы и щеточки;

Куском провода замыкаем средний и крайний выводы. К крайним выводам припаиваем провода. Противоположные подсоединяем к плате в соответствующем месте.

Берем розетку с подключенными к ней двумя проводами. Один конец жилы припаиваем к плате. Другой – к сетевому шнуру. Оставшуюся жилу (от вилки) припаиваем к плате. Помещаем всю собранную «начинку» в коробку.

Когда диммер собран, берем в руки мультиомметр и прозваниваем схему. Когда все в порядке, подключаем настольную лампу и вращением ручки на корпусе устройства изменяем ее интенсивность свечения. Ее яркость будет расти и падать в зависимости от направления вращения.

Если лампа ведет себя так, как описано, то регулятор мощности сделан правильно, и его можно использовать по-назначению.

Для чего нужен регулятор температуры жала паяльника

Самый распространённый паяльник, выпускаемый промышленностью,  имеет мощность в 40 ватт. Этой мощности вполне хватит для припаивания крупных, теплоёмких, деталей, где требуется прогрев до температуры плавления припоя.

Но использовать паяльник такой мощности, например, при монтаже радиодеталей крайне неудобно. Олово с перегретого жала постоянно скатывается, место пайки получается непрочным. К тому же жало очень быстро покрывается окалиной и её приходится счищать, а на рабочей поверхности медного жала образуются так называемые кратеры, которые можно удалить при помощи напильника. Длина такого жала будет очень быстро убавляться.

При использовании регулятора температуры жала паяльник всегда наготове, его температура будет оптимальна для конкретной работы, вы никогда не перегреете радиокомпоненты. Если вам нужно не надолго отлучиться, то достаточно убавить напряжение на паяльнике, а не выключать его из сети, как раньше. По возвращении на рабочее место достаточно добавить регулятором напряжение, и тёплый паяльник быстро наберёт нужную температуру.

Принцип работы симисторного регулятора мощности

Принцип работы симисторного регулятора мощности состоит в уникальных свойствах симистора, работающего как управляемое реле.

Симистор представляет собой два кремниевых управляемых выпрямителя (КУВ), включенных встречно, что позволяет протекать току в обоих направлениях и использовать симистор для коммутации и передаче переменного тока.

Когда управляющий вывод обесточен, на основных выводах напряжение отсутствует, так как КУВы запирают электрическую цепь.

При подаче напряжения на управляющий вывод оба КУВа открываются, и через симистор протекает переменный ток.

Применяется симистор в различных устройствах:

  • переключатель для включения электрической нагрузки;
  • регуляторы:
  • яркости света;
  • скорости вращения электродвигателя;
  • мощности.

Регулятор для паяльника своими руками

Есть несколько вариантов, доступных начинающим радиолюбителям. Вот несколько из них.

Двухступенчатый регулятор мощности

Такая схема для паяльников, работающих от 220 V переменного тока. Данная схема включается в разрыв одного из проводов. Схема предельно проста, это диод и выключатель подключённые параллельно. При замкнутом ключе нагревание происходит в обычном режиме.

При разомкнутом ключе – ток идёт через диод. Через диод ток проходит лишь в одном направлении, диод отсекает каждый второй период, этим понижая в два раза. Значит, мощность тоже уменьшается в два раза.

Такой режим используется, когда необходимо прерывать работу на довольно длительный срок. Уменьшение нагрева продлевает время работоспособности паяльника, так меньше выгорает нихромовая проволока и снижается окисление на жале.

Двухрежимная схема на маломощном симисторе

Данный регулятор температуры подходит только для маломощных устройств, максимально 45 Вт. Регуляция температуры нужна при пайке SMD деталей, а для них высокая мощность не требуется. Для управления может быть использован симистор MAC97A. Особенностью данного симистора является низкое тепловыделение. Схема очень проста, нужен симистор, три резистора, конденсатор. И регулятор мощности для паяльника своими руками готов.

Схема на мощном тиристоре

В отличие от предыдущей, данная схема рассчитана на паяльники практически любой мощности. Основа схемы собирается на тиристоре 1N4202. При умеренном напряжении ему не требуется дополнительное охлаждение, но на всякий случай стоит добавить радиатор, пусть даже из куска алюминиевого профиля.

Данный тиристор может быть заменён на отечественные аналоги.

Принцип работы

С анода тиристора снимается напряжение паяльника. Именно это и есть регулируемый параметр. Тиристор регулируется двумя транзисторами. Питание управляющей схемы осуществляется через стабилизатор с защитным резистором.

Напряжение на выходе регулируется при помощи переменного резистора.

При закрытом состоянии резистора на паяльник не подаётся напряжение.

Схему управления следует собирать на печатной плате, чтобы не было потерь в проводах.

А вот силовой модуль и резистор помещаются отдельно. Перед установкой в корпус розетки, прозвонить при помощи мультиметра

Важно замотать детали изолентой, для предотвращения кроткого замыкания

В качестве корпуса лучше выбрать герметичную розетку вместо обычной розетки.

Несомненным плюсом данного регулятора является отсутствие изменений в корпусе паяльника, значит, эргономика паяльника не пострадает.

В итоге данный регулятор подходит для всех уровней увлечённости пайкой. Несомненным плюсом данной схемы, является то факт что её можно использовать в качестве «переноски».

Регулятор на микроконтроллере

Данный вариант подходит для опытных радиолюбителей, которым необходима цифровая индикация. Устройство подобно на паяльную станцию без фена, один выход на 12 V и один выход, регулируемый с 0 до 220 V

Важно сделать индикацию выходов, а идеально, если выход 0-220 V будет несовместим с вилкой от паяльника 12 V

Создать 12 V выход очень просто. Он будет состоять из трансформатора и диодного моста. Схема управления напряжением будет строиться на AVR Mega8.

Подробно рассказывать про детали нечему, все показано на схеме. Силовое управление будет выполнено на симисторе BT151-600R. Регулировка мощности будет происходить с помощью тактовых кнопок. Количество уровней регулировки — одиннадцать.

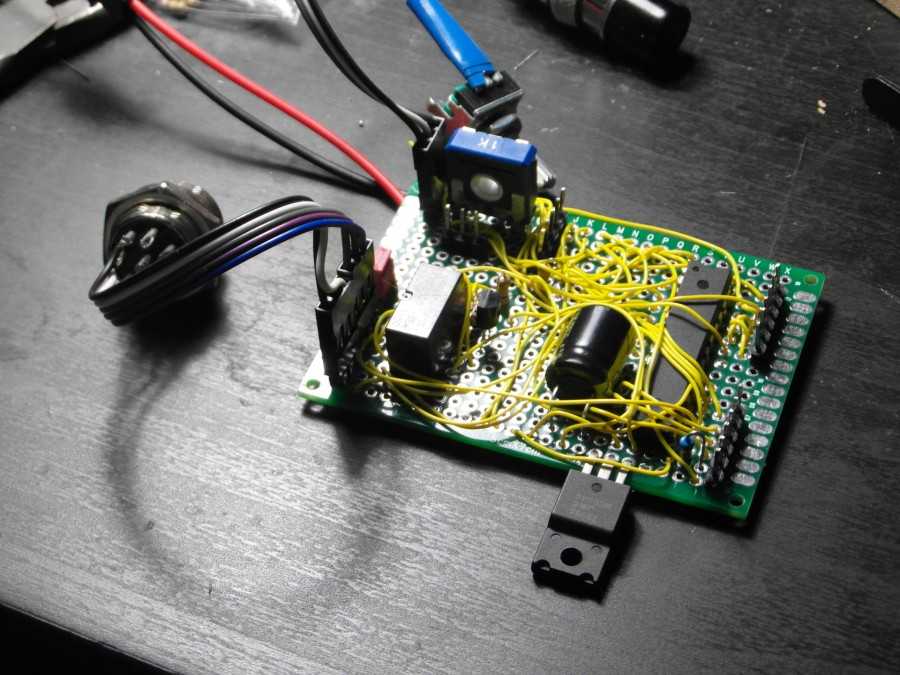

Схема собирается на макетной плате, от навесного монтажа следует отказаться. Детали располагаются с двух сторон.

В эстетических целях регулятор напряжения следует спрятать в корпус.

В продолжение написанному ранее, розетки на 12 V и 220 V располагаются в разных местах. Это надёжно и безопасно. Данная схема проверена многими радиолюбителями.

Как видно из статьи, нет нечего сложного в сборке регулятора мощности для паяльника.

С использованием современной элементной базы

Старые радиодетали хороши тем, что они «дубовые» в смысле надежности эксплуатации. Но они уже действительно старые. У многих временной ресурс на пределе и служат они далеко не так долго, как «свежие». Это первая проблема. И вторая — их все сложнее найти. Хорошо что есть уже много схем регуляторов паяльников на новой элементной базе. Некоторые из них простые, другие посложнее, используются различные виды современных радиодеталей.

Схема регулятора для паяльника без помех на микросхеме

Этот вариант простым не назовешь, но зато он не выдает в сеть помех. С наличием большого количества электроники в каждом доме это может быть важным. Если вы паяете лишь от случая к случаю — можно и не обращать на это внимания. Но вот если вы часто сидите с паяльником, помехи могут доставлять серьезные неудобства.

Регулировать данная схема может нагрузку до 2 кВт, обеспечивает плавное изменение от 0 до максимума.

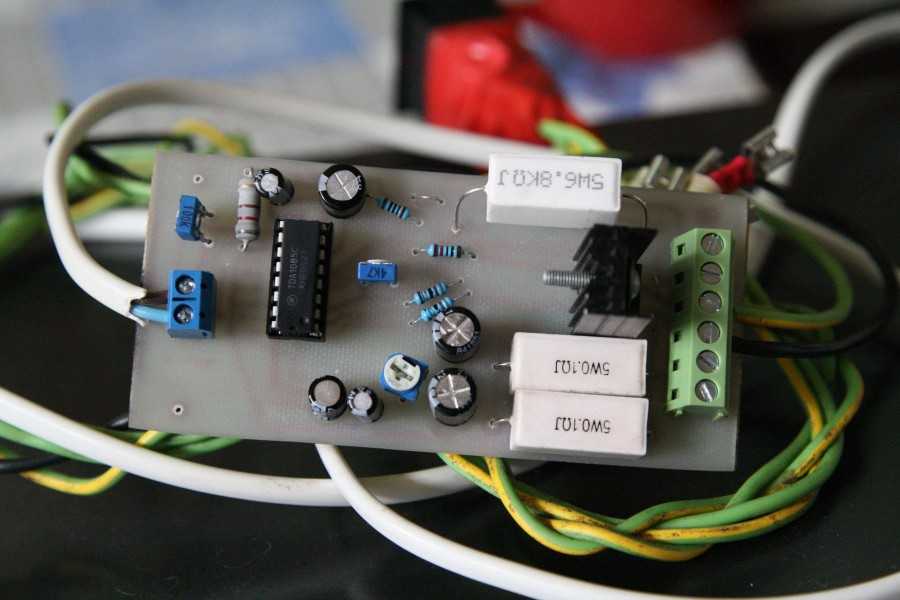

Самодельный регулятор паяльника без помех

По элементной базе. Микросхема К561ЛА7 может быть заменена на К176ЛА7. Переменный резистор R1 — любой из группы А. Остальные резисторы — лучше МЛТ, конденсаторы C1, C3 — керамические. Диоды в схеме использованы КД503А, можно заменить КД514А и КД522А. ТАкже есть вариант замены транзистора КТ361В — на КТ326В или КТ361А.

На базе фазовых регуляторов мощности PR1500S

В этой схеме использован фазовый регулятор мощности. Кроме него, в регуляторе используется лишь пара деталей, так что времени на сборку надо минимум, ошибиться практически невозможно.

Регулятор температуры жала паяльника своими руками

Нужен будет только переменный резистор, можно с выключателем — тогда не надо будет паяльник вытаскивать из сети. Для устранения помех нужен будет конденсатор на 100 пФ, на 630 В, лучше специальный плёночный для фильтров. Единственное, с чем может возникнуть сложность — намотка дросселя, его параметры есть в таблице.

Параметры для намотки дросселя

Нужно будет кольцо из феррита с наружным диаметром 20 мм. Чем больше проницаемость феррита тем лучше. Данный фазовый регулятор может регулировать нагрузку до 1,5 кВт, так что выбирать можно любой их столбиков. Можно сделать с запасом, мало ли что потом захотите регулировать. Проволока естественно, медная лакированная, специально для намотки дросселей.

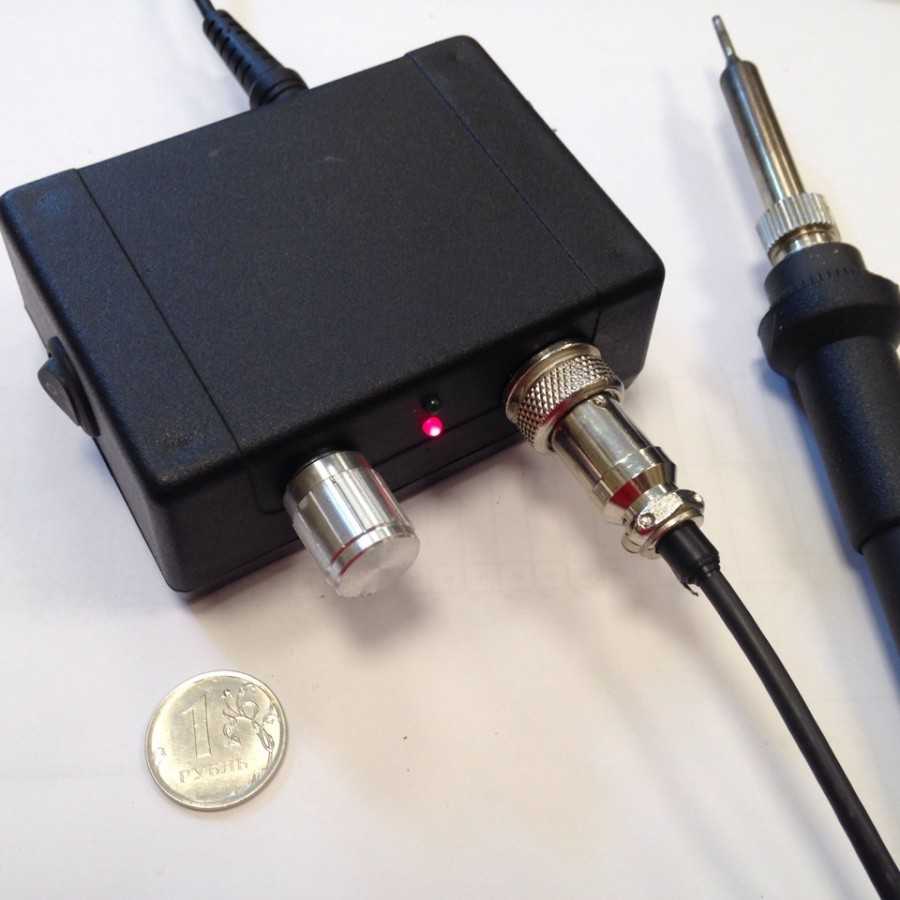

То, что получилось после сборки

При сборке для дросселя и фазового регулятора лучше сделать теплоотвод. Особенно он пригодится при работе с большими нагрузками. Для паяльника можно и обойтись, но мало ли что потом подключите и лучше собрать сразу с запасом прочности.

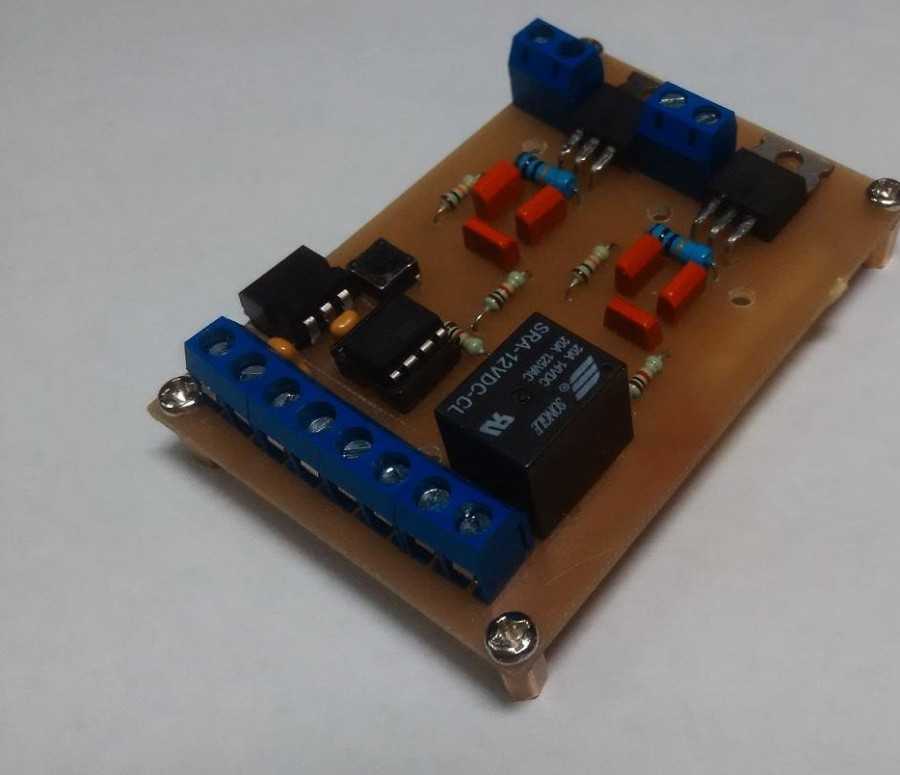

На оптосимисторе МОС204х/306х/308х

Схема обкатанная много раз и работает отлично без каких-либо проблем. Использовать желательно оптические симисторы указанных марок, так как они открываются в случае перехода напряжения через ноль

Состояние светодиода при этом неважно. Все другие работают по другому принципу, потому схему надо будет переделывать под них. Также в схеме присутствует биполярный таймер 555 серии

Найти его не проблема, цена нормальная.

Регулятор мощности паяльника на оптосимисторах

Все компоненты подобраны миниатюрных габаритов, чтобы в готовом виде плата вошла в корпус от зарядки мобильника. Номинал резистора R5 зависит от типа используемого светодиода. На красном падение напряжения 1,6-2 В, на зелёном 1,9-4 В, на жёлтом 2,1-2,2 В, на синем 2,5-3,7 В. Соответственно резистор подбирается в зависимости от фактических параметров.

С ШИМ-контроллером

Современная элементная база очень обширна, а одни и те же задачи можно решать по разному. Например, для регулятора мощности использовать ШИМ-контроллер. Для этой схемы подойдёт любая модель, работающая на частоте 0,5-1 Гц. Коммутирующий элемент полевой транзистор, его можно найти на старых материнских платах или купить. Его тип не указан, но подойдет любой n-канальный транзистор с напряжением не менее 12 В, током — 6 А и мощностью — 60 Вт.

Регулятор паяльника на ШИМ контроллере и полевом транзисторе

Светодиод VD3 необязательная часть схемы, но он мигает с разной частотой в зависимости от нагрева. Когда приноровишься, удобно ориентироваться и не надо смотреть на ручку регулятора. Но вообще, его из схемы можно безболезненно выкинуть

Обратите внимание: шины питания от микросхемы идут параллельно проводами, это минимизирует влияние более мощной нагрузки

Для чего повышать мощность

Чтобы выполнять паяльные работы, требуются инструменты с различными параметрами. При этом иметь несколько паяльников с разной мощностью и, соответственно, с разной температурой нагрева жала, нецелесообразно.

При монтаже компонентов на плату требуется температура жала, достаточная для прогрева выводов и плавления припоя. Увеличенные значения температуры могут привести к сгоранию отдельных элементов, отклеиванию токопроводящих дорожек от платы, повреждению изоляции проводов.

В то же время использование паяльника с меньшей мощностью, а значит и с меньшей температурой нагрева жала, позволяющей достигнуть заданного значения, принуждает увеличивать время воздействия на детали и припой.

В результате от длительного нагрева компоненты выходят из строя, а изоляция может со временем растрескиваться из-за потери механических свойств.

При этом припой должен расплавиться и обеспечить надежный контакт с деталью, которая при таком режиме не подвергнется перегреву.

Особенности наиболее оптимального регулятора — с тиристором

В состав типовой схемы на тиристоре входят элементы, приведенные в таблице.
Силовой диод VD2 и тиристор VS1 в схеме включены последовательно с нагрузкой — паяльником. Напряжение одного полупериода прямо поступает на нагрузку. Второй полупериод регулируется с помощью тиристора, на электрод которого поступает управляющий сигнал.

На транзисторах VT1, VT2, конденсаторе С1, резисторах R1, R2 реализована схема генератора пилообразного напряжения, которое подается на управляющий электрод тиристора. В зависимости от положения величины сопротивления регулировочного резистора R2 меняется время открытия тиристора для прохождения второго полупериода переменного напряжения. В результате этого происходит изменение среднего напряжения за период, а, следовательно, и мощности.

Резистор R5 гасит лишнее напряжение, а стабилитрон VD1 предназначен для обеспечения питания схемы управления. Остальные компоненты предназначены для обеспечения режимов работы элементов конструкции. Для чтения характеристик таких устройств служит кодовая маркировка резисторов.

Тринисторный регулятор мощности для паяльника

В качестве примера можно рассмотреть устройство, рассчитанное на нагрузку от нескольких ватт до сотни. Диапазон регулирования номинальной мощности такого прибора изменяется от 50% до 97%. В устройстве используется тринистор КУ103В с удерживающим током не более одного миллиампера.

Через диод VD1 беспрепятственно проходят отрицательные полуволны напряжения, обеспечивая примерно половину всей мощности паяльника. Ее можно регулировать тринистором VS1 в течение каждого положительного полупериода. Устройство включается встречно-параллельно диоду VD1. Тринистор управляется по фазоимпульсному принципу. Генератор вырабатывает импульсы, поступающие на управляющий электрод, состоящий из цепи R5R6C1, задающей время, и однопереходного транзистора.

Позицией ручки резистора R5 определяется время от положительного полупериода. Схема регулятора мощности требует температурной стабильности и повышения помехоустойчивости. Для этого можно зашунтировать управляющий переход резистором R1.

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

Originally posted 2018-07-04 07:13:04.

Конструкция устройства для сборки своими руками

Как следует из рассмотрения схемы, она состоит из силовой части, которую следует выполнять с помощью навесного монтажа, и схемы управления на печатной плате. Кстати, спаять плату смогут на Solderpoint.ru.

Создание печатной платы включает изготовление рисунка платы. Для этого в бытовых условиях обычно используется так называемая ЛУТ, что означает лазерно-утюжная технология. Метод изготовления печатной платы включает следующие этапы:

  • создание рисунка;
  • перенос рисунка на заготовку платы;
  • травление;
  • очистка;
  • сверление отверстий;
  • лужение проводников.

Для создания изображения платы чаще всего используется программа Sprint Layout. После получения с помощью лазерного принтера рисунка, он переносится на фольгированный гетинакс с помощью нагретого утюга. Затем производится травление лишней фольги с помощью хлорного железа и очистка рисунка. В нужных местах сверлятся отверстия, и делается лужение проводников. На плату размещаются элементы схемы управления и производится их распайка (существуют определенные рекомендации — как правильно паять паяльником).

Сборка силовой части схемы включает подсоединение к тиристору резисторов R5, R6 и диода VD2.

Последний этап сборки – размещение силовой части и платы схемы управления в корпусе. Порядок размещения в корпусе зависит от его типа.

Поскольку размеры элементов регулятора мощности на симисторе невелики и их немного, то в качестве корпуса можно использовать, например, пластмассовую розетку. Наибольшее место там занимает переменный резистор регулировки и мощный тиристор. Тем не менее, как показывает опыт, все элементы схемы вместе с печатной платой умещаются в такой корпус.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
