Характеристика и свойства выпрямительного диода 1n4001: аналоги

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

HEPR0056RT, выпускается компанией Моторола;
среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
у Филипса это BYW43;
и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Назначение

После рассмотрения основных характеристик этого диода, можно подробнее обозначить назначения данного элемента, чтобы пользователь, ещё не знакомый с ним, смог лучше разобраться, как применять его в будущем. Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей. В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Также диоды IN4007 отлично себя зарекомендовали в случае их встраивания в регулируемые источники питания. По свидетельству специалистов, именно данные диоды являются наиболее предпочтительным вариантом для устройств такого типа, поэтому рекомендуется использовать именно их.

Технические характеристики 1N-4007

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода In4007 относятся следующие:

пиковое обратное периодическое напряжение – 1000 В;
максимальное среднеквадратичное напряжение – 700 В;
допустимый ток в прямом направлении – 1 А;
пиковый прямой ток (один импульс 8,3 мс) – до 30 А.

Диод 1n4007 характеристики

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В

Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Общая информация

Свое название эти детали получили в честь немецкого ученого В. Шоттки, за которым числится заслуга определения свойств барьерной области в месте соприкосновения полупроводящего элемента с металлом. В роли первого в диодных изделиях часто выступает арсенид галлия. Иногда применяется и кремниевый полупроводник. Металлические детали могут быть платиновыми или серебряными, реже встречаются варианты из золота.

Вариант для поверхностного монтажа

По своим параметрам данные изделия во многом отличаются от диодов из кремния, использующих p–n переход:

Они обладают небольшим значением емкости перехода. Это дает возможность работы в условиях высоких частот, позволяет применять эти компоненты для создания цифровых схем.
Когда изделие Шоттки подключается прямо, напряжение снижается на величину, в 2-3 раза меньшую, чем при включении стандартного изделия, предназначенного для выпрямления. Из-за этого феномена они более продуктивны в ситуации прохождения прямого тока, так как меньшее значение падения предполагает, что потери тепла, рассеиваемого в окружающую среду, будут значительно ниже. Но, если показатель обратного напряжения существенно растет, обгоняя значение в сотню вольт, величина падения также растет и становится несильно отличимой от ситуации использования традиционного диода. Данный эффект обусловливает границы оптимального напряжения эксплуатации данного типа диодных элементов: их лучше выбирать тогда, когда напряжение исчисляется десятками вольт.
Также эти диоды отличаются быстротой восстановления, поэтому их можно использовать в конфигурациях, выпрямляющих напряжение до 100 килогерц и выше. Благодаря отсутствию диффузного процесса сторонних носителей электрического заряда, данные диодные компоненты отличаются повышенным быстродействием.

Важно! В ситуации, когда средний ток равен одной единице измерения (1 А), а обратный параметр напряженности не превышает 40 В, часто устанавливают модель in5819. Она выпускается в двух исполнениях

SMD-вариант для поверхностной установки имеет пластмассовый корпус и снабжается маркировкой SS14. Цилиндрический вариант с длинными «усиками»-выводами, предназначенными для продевания в подготовленные отверстия на плате, также имеет корпус из пластика.

Традиционное исполнение данного диода

Замена

Отечественные аналоги 1n4007

КД 258Д – практически полный аналог 1N4007

Зарубежные аналоги

HEPR0056RT, выпускается компанией Моторола;
среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
у Филипса это BYW43;
и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Монтаж

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору.
Режим для проверки диодов отмечен синим квадратом
Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

Светодиодный аккумуляторный фонарь — схема, ремонт, как сделать

В качестве образца возьмём аккумуляторный фонарик фирмы «ДиК», «Люкс» или «Космос» (см. на фото). Этот карманный фонарик, малогабаритный, удобный в руке и с достаточно большим рефлектором — 55,8 мм в диаметре, светодиодная матрица которого имеет 5 белых светодиодов, что обеспечивает хорошее и большое пятно освещения.

Кроме того форма фонарика всем знакома, а многим ещё с детства, одним словом — бренд. Зарядное устройство находится внутри самого фонарика, стоит только снять сзади крышку и воткнуть его в розетку. Но, ни что не стоит на месте и эта конструкция фонарика тоже претерпела изменений, особенно его внутренняя начинка. Последняя модель на данный момент — ДИК АН 0-005 (или ДиК-5 ЕВРО).

Более ранние версии — это ДИК АН 0-002 и ДИК АН 0-003 отличаются тем, что в них стояли дисковые аккумуляторы (3 шт), Ni-Cd серии Д-025 и Д-026, ёмкостью 250 мА/часов, или в модели АН 0-003 — сборка уже более новых аккумуляторов Д-026Д с большей емкостью, 320 мА/ч и лампочки накаливания на 3,5 или 2,5 В, с током потребления 150 и 260 мА соответственно. Светодиод, для сравнения, потребляет около 10 мА и даже матрица из 5 штук — это 50 мА.

Конечно, при таких характеристиках фонарик не мог долго светить, его максимум хватало на 1 час, особенно первые модели.

Что же такого есть в последней модели фонарика ДИК АН 0-005?

Ну во-первых — светодиодная матрица из 5 светодиодов, в отличие от 3-х или лампочки накаливания, что даёт значительно больше света при меньшем токе потребления, а второе — в фонарике стоит всего лишь 1 пальчиковый современный Ni-MH аккумулятор на 1,2-1,5 В и ёмкостью от 1000 до 2700 мА/ч.

Некоторые спросят, а как же пальчиковый аккумулятор на 1,2 В может «зажечь» светодиоды, ведь чтобы они ярко светили надо примерно 3,5 В? По этой причине в более ранних моделях ставили последовательно 3 аккумулятора и получали 3,6 В.

Но, тут уже не знаю кто первый придумал, китайцы или кто-то другой, сделать преобразователь (умножитель) напряжения с 1,2 В до 3,5 В. Схема простая, в китайских фонариках это всего лишь 2 детали — резистор и радиодеталь похожая на транзистор с маркировкой — 8122 или 8116, или SS510, или SK5B. SS510 — это диод Шоттки.

Светит такой фонарик хорошо, ярко, и что не маловажно — долго, а циклов заряд-разряд не 150, как в предыдущих моделях, а на много больше, что увеличивает срок службы в разы. Но!! Чтобы светодиодный фонарик служил долго, надо вставлять его в розетку с 220 В в выключенном состоянии! Если этого правила не придерживаться то при зарядке можно легко сжечь диод Шоттки (SS510), а часто заодно и светодиоды

Мне однажды пришлось ремонтировать фонарик ДИК АН 0-005. Не знаю точно, что послужило причиной выхода его из строя, но предполагаю, что воткнули его в розетку и забыли на несколько суток, хотя по паспорту заряжать надо не более 20 часов. Короче — вышел из строя аккумулятор, потёк, и сгорело 3 светодиода из 5, плюс преобразователь (диод) тоже перестал работать.

Аккумулятор пальчиковый на 2700 мА/ч у меня был, остался от старого фотоаппарата, светодиоды тоже, а вот найти деталь — SS510 (диод Шоттки), оказалось проблематично. Этот светодиодный фонарик скорее всего китайского происхождения и такую деталь наверное можно купить только там. И тогда решил слепить преобразователь напряжения из тех деталей что есть, т.е. из отечественных: транзистора КТ315 или КТ815, в/ч трансформатора и других (см. схему).

Схема не нова, она давно уже существует, я её только использовал в этом фонарике. Правда, вместо 2 радиодеталей, как у китайцев, у меня получилось 3, зато дармовые.

Электрическая схема, как видите, элементарная, самая сложная вещь — это намотать ВЧ-трансформатор на ферритовом кольце. Кольцо можно использовать со старого импульсного блока питания, от компьютера, или от энергосберегающей нерабочей лампочки (см. фото).

Внешний диаметр ферритового кольца 10-15 мм, толщина примерно 3-4 мм. Надо намотать 2 обмотки по 30 витков проводом 0,2-0,3 мм, т. е. мотаем сначала 30 витков, затем делаем отвод от середины и ещё 30. Если ферритовое кольцо берёте с платы люминесцентной лампочки — лучше использовать 2 штуки, сложить их вместе.

Описание и применение 1N-4007

Внешне 1N-4007 представляет собой небольшой цилиндр чёрного цвета. Он состоит из полимерной смолы, применяемой при изготовлении большинства подобных элементов. Внутри скрыт кристалл полупроводника. Его основа – монокристаллический кремний, получаемый из песка путём крайне наукоёмких технических процессов.

По бокам диода имеются два электрических вывода. Их задача – проводить ток от кристалла к плате, в которую впаяна эта деталь. Выводы изготавливаются из меди и покрываются тонким слоем припоя, т.е. лудятся.

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т.е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят. Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Монтаж 1N-4007

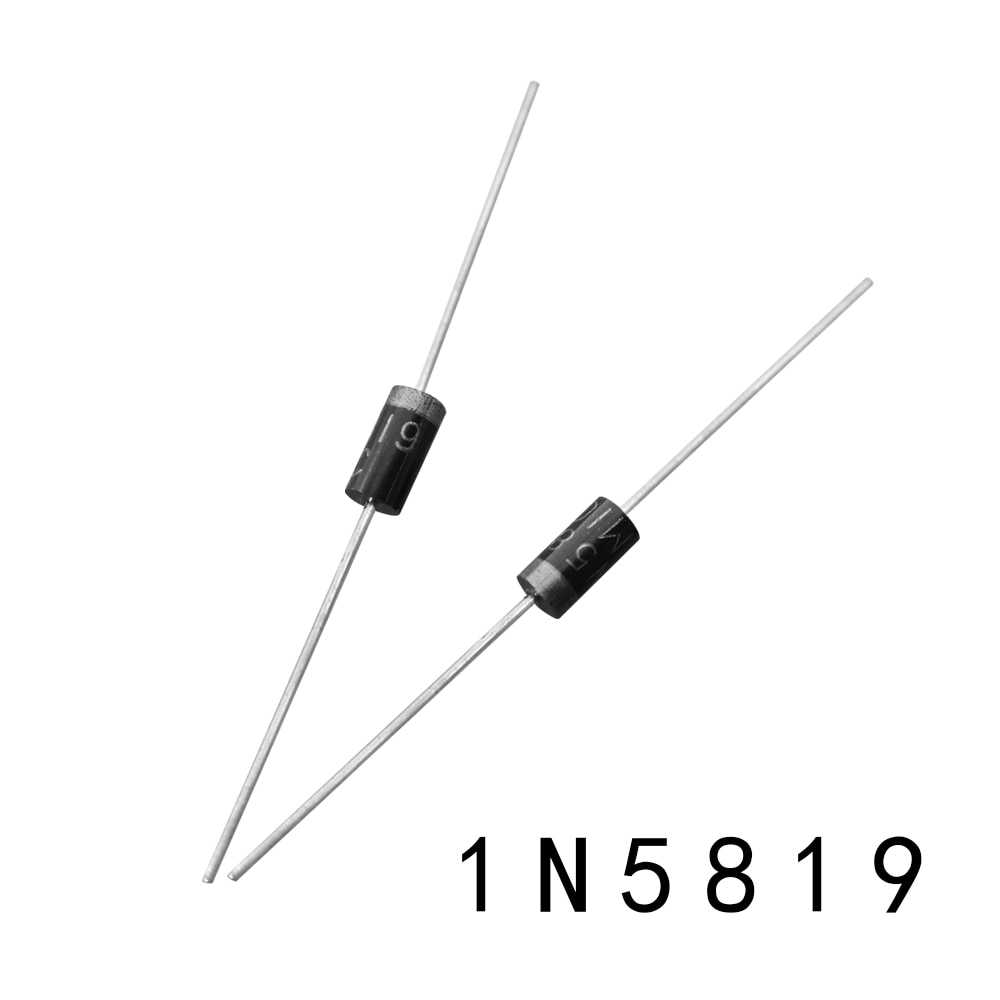

Диод 1n5819: характеристики

Деталь устанавливается на плату точно так же, как и любые другие двухвыводные элементы. Алгоритм действий следующий:

С помощью специальных игл и паяльника прочищаются от старого припоя монтажные отверстия для детали. Ещё удобнее применять оловоотсос.
Выводы диода вставляются в отверстия согласно полярности. Она указана как на плате, так и на самой детали.
Диод вплотную прижимается к плате. С другой её стороны выводы загибаются. Это необходимо, чтобы зафиксировать деталь перед пайкой.
Выводы припаиваются к контактным площадкам. Лишние отрезки укорачиваются до минимальной длины.

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

Наименование модели серии 1N4001-4007.
Графический или буквенный или буквенно-цифровой код производителя радиодетали.
Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

М1	М2	М3	М4	М5	М6	М7
1N4001	!N4002	1N4003	1N4004	1N4005	1N4006	1N4007

Аналоги

Для 1N4007 довольно трудно найти аналог. Из-за своей дешевизны и доступности он вытеснил с рынка почти всех своих конкурентов. В любом магазине радиотоваров его цена от разных производителей не превышает 5-6 рублей. Вместе с тем, в качестве замены можно рекомендовать более совершенные: EM513, EM518

Так же стоит обратить внимание на диоды той же серии со схожими параметрами, но с более низким рабочим напряжением: 1N4006, 1N4005

Российский производитель ООО «Саранский завод точный приборов» выпускает отечественные аналоги: КД243Ж, КД258Д(КД-29А). Они конечно не соответствуют бессвинцовым стандартам, но по характеристикам очень схожи. Стоит заметить, что у КД258Д сравнительно высокая стоимость, поэтому целесообразность его использования в качестве альтернативы очень сомнительна.

Технические характеристики in4007

Перечислим основные параметры для всей серии (информация взята с официального даташита производителя). Начнем с VRM (reverse voltage max) — допустимой величины обратного напряжения 1n400x (здесь и далее последняя цифра модели соответствует порядковому номеру в списке):

50 В;
100 В;
200 В;
500 В;
600 В;
800 В;
1000 В.

Допустимое RMS (среднеквадратическая величина):

35 В;
70 В;
140 В;
280 В;
420 В;
560 В;
700 В.

Пиковое значение Vdc:

50 В;
100 В;
200 В;
400 В;
600 В;
800 В;
1000 В.

Другие технические параметры:

Максимальное значение выпрямленного тока при работе в штатном режиме и температуре элемента 50 °С – 1 Ампер.
Допустимая величина тока при импульсе длительностью до 8 мсек – 30 Ампер.
Допустимый уровень падения напряжения на открытом переходе при силе тока 1 Ампер не более 1-го Вольта.
Пиковая величина обратного тока при штатном напряжении, при температуре элемента 30 °С – 5 мА, 90 °С – 50 мА.
Уровень емкости перехода – 15 пФ (значение приводится для постоянного напряжения 4,00 Вольта и частоты 1 МГц).
Уровень типичного теплового сопротивления – 50°С/Вт.
Максимальный уровень рабочей частоты – 1 МГц.
Границы диапазона рабочей температуры от -50 до 125 °С.
Быстродействие (стандартное время восстановления) более 500 нс;
Скорость обратного восстановления – 2 мс.
Допустимая температура хранения от -50 до 125 °С.
Вес элемента в корпусе в пластиковом корпусе D0-41 в пределах 0,33-0,35 грамм, для D0-214 – не более 0,3 г.

Замена компонента 4007

Любые детали лучше менять на такие же. Если под рукой нет нужных диодов, то их можно поискать в зарядных устройствах от телефонов, различных блоках питания, энергосберегающих и светодиодных лампочках, детских игрушках или блоках управления от новогодних гирлянд. Аналоги диода 1N4007 подбираются с учётом характеристик.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент

Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А. Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Особенности применения

Модель 1N-4007 относится к выпрямительным приборам. Максимальное рабочее напряжение в 1кВ позволяет легко использовать ее в бытовой сети 220 вольт. Два этих фактора обуславливают ее применение. 4007 используется в составе входных диодных мостов для устройств мощностью ниже пары сотен ватт. Как правило, это дешёвые лампочки, зарядные устройства и прочая мелкая электроника.

Элементы из линейки 1N400Х зарекомендовали себя как надёжный спутник радиолюбителя. Не брезгуют ими и профессионалы. Объясняется это их ценой и распространённостью в современной технике, а также впечатляющими электрическими характеристиками.

Описание и применение 1N-4007

Назначение

Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей
. В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Особенности применения

Рассматривая характеристики диода 1n5819, нужно уделить внимание его эксплуатационным особенностям и ограничениям, которые накладывает конструкция. Модель часто используют как шток для шунтирования выводов маломощных транзисторных устройств

В тех электросхемах, где существует риск повышения обратного показателя напряжения, по сравнению с отмеченным в техническом описании, ставить такие барьерные диоды не стоит. При установке в такую схему они вскоре становятся непригодными к дальнейшей эксплуатации. Варианты 1n5818 и 1n5817 еще более требовательны к обратному напряжению: первую модель допускается устанавливать только в условиях, когда параметр не превышает 30 вольт, а для второй он должен быть не выше 20 вольт.

Используются детали серии диодов 1n5817-1n5819 в следующих областях:

зарядных устройствах для аккумуляторных батареек;
импульсных блоках питания разных видов;
для приема альфа,- и бета-излучения;
для шунтирования транзисторных приборов;
в выпрямляющих устройствах высокой частоты;
в производстве солнечных батареек;
в распознавателях нейтронных лучей.

Важно! Хотя эти детали обладают значительным температурным диапазоном эксплуатации и могут выдерживать значения до 125 градусов Цельсия, при монтаже нужно позаботиться об отведении избыточной теплоты от пластикового корпуса элемента. Очень высокая температура способна вызвать бесконтрольное повышение обратного тока, что весьма опасно, так как влечет за собой распад перехода либо его пробивание

Полярность диодов 1N5817

Очень важными моментами для монтажа любых компонентов печатной платы являются правильное определение и соблюдение полярности. С обозреваемой моделью диода в этом плане все просто – сторону корпуса, где располагается вывод катода, снабжают полосой другого цвета (зачастую светлого), оборачивающейся вокруг корпуса. Анодный вывод никак специально не помечают. На остальной части корпуса наносят лаконичную маркировку тем же красящим составом, каким выполнена полоса.

Монтаж диода 1N5817 на плату

Монтаж компонентов диодной серии 1n5817-1n5819 реализуется посредством припаивания с использованием технологии ТНТ. В этом случае выводы устанавливаются в специально подготовленные на плате дырочки. Сам корпус может помещаться как параллельно поверхности, так и перпендикулярно. Что касается максимального значения температуры, оно не должно превышать +250 градусов Цельсия, время его воздействия допускается не больше, чем 10 секунд. Пониженная и повышенная средовые температуры тоже имеют ограничения: не меньше -65 и не больше +150 градусов, соответственно.

Закрытый диод Шоттки

Диодный элемент считается закрытым в ситуации блокировки им прохождения тока. В некоторых случаях такая установка диода практикуется целенаправленно. Достоверно оценить, насколько хорошо элемент проводит электроток, можно, воспользовавшись измерительным прибором (амперметром или мультиметром) и узнав величину проходящего тока.

Открытый и закрытый диоды

Открытый диод Шоттки

На схемах диодные элементы обозначаются как стрелки, демонстрирующие направление прохождения тока в ситуации открытости диода. В нормальных условиях эта ситуация создается подсоединением анода к положительному полюсу источника тока (или напряжения), а катода – к отрицательному. Помимо этого, обязательно, чтобы напряжение превышало порог, при котором элемент начинает открываться (около 0,5 В). Проверить прохождение можно, замерив ток измерительным прибором. Косвенным показателем может быть напряжение – результаты измерения должны превышать порог и отвечать прямому соединению.

Устройство диода Шоттки 1N5817

Используемые для производства диодов корпусы-цилиндрики принадлежат к типажу DO-41. Сделаны они из литой пластмассы, с боковых сторон (донец) цилиндра помещаются луженые стержневые выводные элементы, обладающие поляризацией. Делают эти стержни из проволоки. В отношении горючести диодные тела проходят по категории UL 94 со спецификацией V-0. Это обозначает, что завершение горения происходит по истечении 10 секунд.

Заключение

Диод IN 4007 очень часто употребляется для разнообразных модификаций блоков питания. Данный полупроводниковый элемент впору назвать и впрямь незаменимым, если нужна основа или восстановление таких девайсов. К тому же, в силу собственной универсальности, IN 4007 может заменить собой каждую модель из своего окружения.

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован
, даже несмотря на обилие дешевых и надежных диодных матриц.

Диод IN4007 является очень мощным полупроводниковым устройством, которое чаще всего используется в блоках питания, а именно в их выпрямительной части, то есть в диодном мосту. Основная задача таких полупроводниковых элементов заключается в том, что они участвуют в преобразовании переменного напряжения в постоянное, так как именно на этом напряжении сейчас работают почти все микроэлектронные компоненты.

Принцип работы такого диода довольно прост и заключается в следующем: он открыт в одном направлении, что позволяет сигналу проходить по нему, но в случае смены полярности диод закрывается, что делает невозможным прохождение через него любого импульса.

Такой диод производится компаниями, которые базируются на Тайване. При производстве задействуют производственные мощности таких компаний, как Rectron Semicondactor и Diodes. Конечно же, можно встретить на рынке диоды, которые были произведены и другими компаниями, но они встречаются уж очень редко.

После того как были замолвлены пару словечек о назначении и о самом предмете, который может быть интересен пользователю, можно перейти непосредственно к самим характеристикам вышеназванного диода. Знание его характеристик поможет любому мастеру грамотнее и продуктивнее использовать диод
по его прямому назначению.

Итак, диод IN4007 обладает следующими характеристиками:

вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания
. Наиболее часто эту деталь можно встретить в выпрямительной части схемы.
