Подключение 380 вольт схема сбор щитка

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

• Звезда.
• Треугольник.

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет.

Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит.

Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда.

Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При  использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт.

При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Рекомендации электрика

Следует придерживаться основных правил при работе:

• на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
• заведение жил проводится только вертикально или горизонтально;
• места соединений должны находиться только в монтажных коробках;
• для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
• самой большой ошибкой является монтаж выключателя в разрыв ноля;
• разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

• передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
• чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

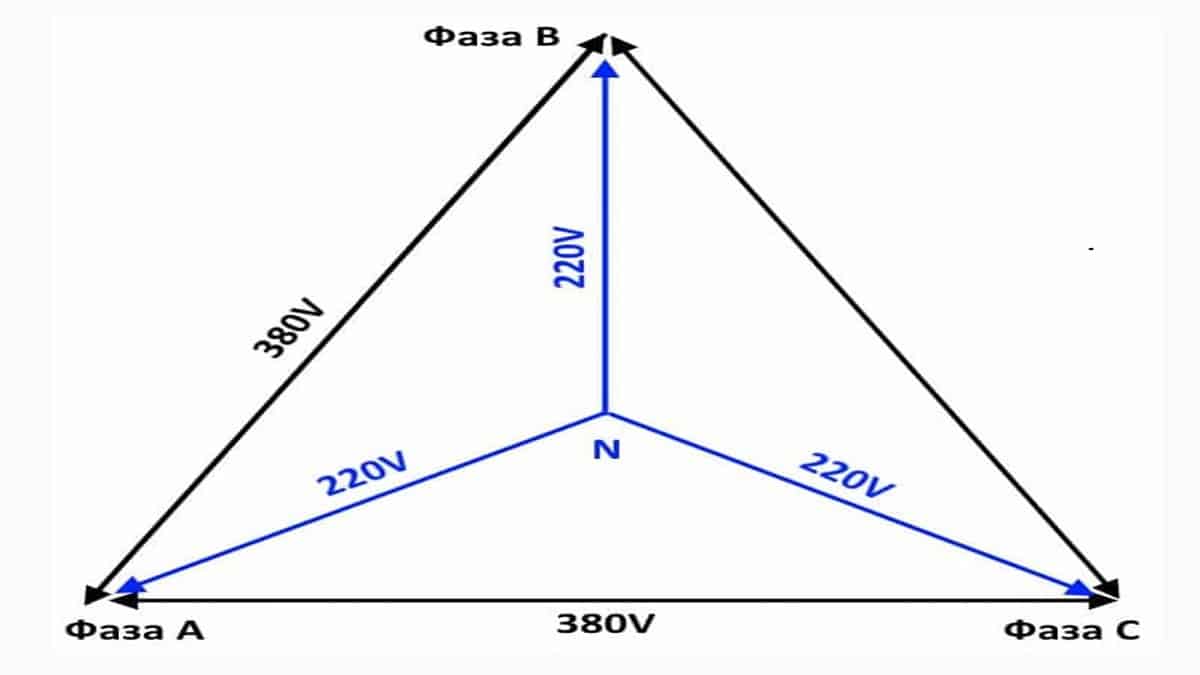

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Принципиальные электрические схемы щитов распределительных

В этой статье вы найдете, принципиальные электрические схемы щитов распределительных и учетно-распределительных в системах TN-C-S и TN-S. Схем больше дюжины.

На принципиальных электрических схемах, все устройства, монтируемые в щит, обозначаются условными знаками и подписываются определенными буквами.

Буквенные обозначения в схемах

• Автоматы защиты и рубильники обозначаются Qx, AQx; QFx;
• Устройства защитного отключения (УЗО): DQx, AQx;
• Дифференциальные автоматы защиты: ADQx;
• Nx- нулевые шины (номер шины совпадает с номером УЗО подключенный к этой шине);
• PEx- шины защитного заземления;

(x-порядковый номер на схеме).

• PEN – шина подключения нулевого и защитного проводника. Если разделить (на PE и N) у трансформатора, получим систему TN-C. Если разделить в другом месте, в доме или в щитах на этаже или квартире, то получим систему TN-C-S;
• Х1…..Xn – клеммы подключений.

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Схема 1

Принципиальная электрическая схема осветительного щита на 12 автоматов защиты, ОЩВ 12. Система заземления TN-C-S.

Схема 2

Аналогична, предыдущей схеме, но на 6 автоматов защиты, ОЩВ 6. Система заземления TN-C-S.

Схема 3

Принципиальная электрическая схема щита учетно-распределительного, ЩУР. Учетность щита определяется установкой в него электросчетчика. Электропитание однофазное, система заземления TN-S, то есть, проводники PE и N ведутся отдельно от заземления трансформатора до потребителя.

Схема 4

Схема 5

Опять, система TN-C-S. Щит на пять групп.

Схема 6

И вновь, система TN-C-S. Щит на десять групп. Запланировано установка вводного УЗО (100 или 300 mA).

Схема 7

Большая принципиальная схема электрического учетно-распределительного щита (ЩУР). Например, для частного дома (коттеджа). Система TN-C-S. В щите предусмотрены 5 групп для дома, три из них защищаются УЗО. Отдельно выделены группы для пристройки и бани. Каждая со своим УЗО или дифавтоматом.

При наличии трёхфазных потребителей

Если в доме имеется только трёхфазная нагрузка, то отличие в схеме коммутации будут незначительные. Вместо однофазных автоматов устанавливаются трёхфазные. При подключении трёхфазных потребителей все фазы нагружены одинаково.

Поэтому нет необходимости распределять устройства для устранения перекоса напряжения в сети. Однако, в частном доме трёхфазная схема распределительного щита практически не встречается.

Такая схема может быть применена при подключении гаража или мастерской, где установлены станки с трёхфазным питанием, которые подключаются только к собственному боксу.

Кроме этого, существуют однофазные потребители, это освещение и розетки для подключения дрели, перфоратора или другой однофазной техники. Часто их подключают к собственному боксу.

РЩ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз. В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

• Котёл и насосы подключают через автомат к первой фазе;
• Розетки и свет на кухне ко второй;
• Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Рекомендации по распределению нагрузки в коттедже

Для обслуживания и ремонта электрических сетей в доме проще всего подключать группу потребителей на один автомат, а мощных, на отдельный со своим устройством защиты. Хотя это достаточно затратно, но при эксплуатации себя окупает.

Основным минусом является стоимость и габариты распределительного электрического щита для дома. Но в этом случае имеется возможность распределить нагрузку, опираясь на правило:

• Освещение и розетки в помещении подключают к разным автоматам. При неисправности помещение не окажется полностью обесточенным;
• Нельзя подключать баню, ванную и прачечную с «сухими» помещениями. Часто неисправности возникают в помещениях, имеющих повышенную влажность;
• Хозяйственные постройки и уличное освещение выделяют в отдельные группы;
• К мощным бытовым приборам подводят отдельные линии с собственными автоматами и защитой. Это такие приборы, как посудомоечная машина, электроплита, стиральная машина и т.п.;
• Ворота и охранное освещение подключают отдельно. К ним нельзя подключать никакую другую нагрузку.

После того как трёхфазный распределительный щит установлен и его сборка окончена, рекомендуется расписать потребителей фазного напряжения и повесить на дверку бокса. Это необходимо сделать, чтобы знать, какой автомат за какую группу отвечает.

Схема распределительного щита частного дома на 380 В

В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.

Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.

Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.

Совет

Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.

Различают следующие типы электрических щитов:

• вводно-распределительное устройство,
• главный распределительный  щит,
• щит освещения, щит учета, щит вентиляции и т.д.

Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

Схема 2. Полная схема распределительного щита частного дома на 380В

Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.

При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.

Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:

Однако прежде, чем его устанавливать, нужно знать, что:

• распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
• распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
• распределительный щит должен соответствовать особенностям электропроводки частного дома.

Основные факторы, которые необходимо учесть:

Тип электропроводки

Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.

Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.

Полная потребляемая мощность. Мощность отдельной групповой линии

Обычно при подключении группы освещения комнат, санузла и коридора  в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.

Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.

Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
