Как починить выключатель света – инструкция по ремонту

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
Осуществите подключение проводов, а также установку корпуса в подрозетник.
Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

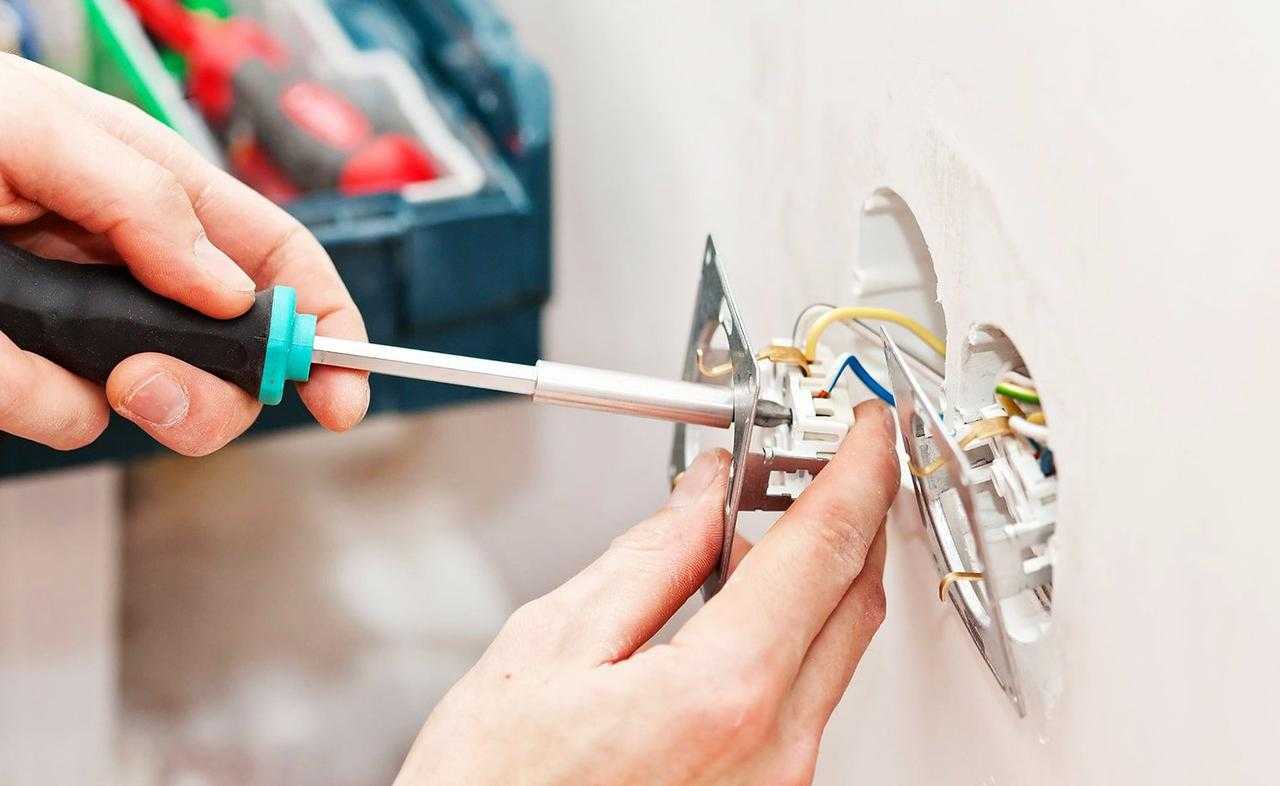

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

Снять клавишу и верхнюю крышку.
Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
Отключить напряжение в сети.
Промаркировать фазу изоляционной лентой либо другим способом.
Ослабить винты, удерживающие распорные лапки.
Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
Установить выключатель в подрозетник строго горизонтально без перекосов.
Зафиксировать устройство раздвижными лапками, затянув винты.
Проверить правильность работы осветительных приборов, включив автомат на электрощите.
Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
Разместить выключатель в подрозетнике.
Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
Убедиться что устройство работает корректно, подав питание.
Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

молоток;
зубило;
шпатель;
двухжильный провод длиной 10–15 см;
немного шпатлевки или гипса;
изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

Определить, в каком направлении проложен кабель в стене.
Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
Отрезать кусачками участок поврежденного кабеля.
Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
Туго скрутить защищенные провода между собой.
Плотно обмотать оголенные участки изоляционной лентой.
Утопить соединенный кабель в канал.
Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Схема подключения кабелей ПВ в распределительном коробе

Схемы установки перекидного выключателя

Важным этапом является сборка схемы проходного выключателя в распредкоробе. На нее заходят 4 провода с 3-мя жилами – кабель питания от автомата управления светом с распредщитка, кабель на 1-й и 2-й переключатель, кабель на источник света.

В процессе работ нужно ориентироваться на цвет провода:

фаза – белый/серый;
ноль – синий/коричневый;
земля – желто-зеленый/черный.

Сборка предусматривает следующий пошаговый алгоритм:

Соединение нейтральной жилы, идущей от кабеля ввода автомата и нуля, отходящего к светильнику клеммами.
Подсоединение всех жил земли при наличии заземляющего проводника. Земля от ввода подкидывается на землю отвода клеммами.
Подключение заземления к корпусу осветительного прибора.
Сцепка фазы от кабеля ввода с фазой от уходящего кабеля и крепление их на общей клемме в 1-м переключателе.
Сцепка общего провода 2-го переключателя с фазой кабеля освещения клеммой.
Соединение второстепенных отходящих жил выключателей № 1 и № 2.
Подача напряжения и тестирование конструкции.

Что еще важно знать?

Если не работают кнопки на пульте телевизора, можно также отремонтировать их своими руками, купив ремкомплект в готовыми пятачками и клеем. Стоит он, конечно, не мало, но одного такого комплекта хватит на ремонт 3-4 устройств.

Также можете вместо того, чтобы заниматься наклеиванием пятачков, просто капнуть на обезжиренные резиновые контакты кнопок специальный клей, который называется «контактол». Проблема только в том, что стоит он довольно дорого, но все же начинающему электрику такой клей пригодится дома для того, чтобы отремонтировать другие электроприборы.

Напоследок хотелось бы отметить – если Ваш пульт от телевизора заедает или не работает из-за загрязнения кнопок, после тщательной чистки рекомендуем обернуть прибор пакетиком (продаются даже специальные) либо тонкой пленкой. В этом случае жир не будет попадать на микросхему и контактные площадки.

Вот и все, что хотелось рассказать о том, почему пульт от телевизора не работает и как отремонтировать его своими руками в домашних условиях! Надеемся, что инструкция с фото и видео примерами была для Вас полезной!

Будет интересно прочитать:

Как сделать токопроводящий клей своими руками
Как стать электриком с нуля
Как установить телевизор на стену

Особенности замены выключателя: безопасность

Замена одноклавишного выключателя – это несложная процедура, которая предполагает использование минимального набора инструментов

Тем не менее, в процессе работы следует проявлять осторожность, иначе можно причинить вред здоровью. Ведь ошибки при взаимодействии с электричеством иногда приводят к следующему:

воспламенение электропроводки в щитке на лестничной площадке, а также в стенах;
поломка различных бытовых электроприборов, светильников;
замыкание в общей цепочке;
самое опасное последствие – поражение током неумелого электрика.

Поэтому перед началом работ необходимо подготовить перчатки из прочной резины. Кроме того, необходимо соблюдать и другие правила безопасности. Поэтому желательно уделить больше времени изучению устройства электрического оборудования, а также сфотографировать или запомнить схему подключения проводки — это позволит исключить проблемы с заменой оборудования.

Выполнять замену выключателя света без специальной защиты для рук допускается лишь при наличии определенного опыта

Стоит учитывать, что любые ремонтные работы проводят только после отключения питания, поэтому необходимо отключить автоматы в распределительном щите.

Цены на различные виды дифавтоматов

~~Дифавтомат~~

Флажок автомата опускают вниз для того чтобы отключить питание

Чтобы наверняка убедиться в отсутствии напряжения, следует проверить это отверткой-индикатором напряжения. Ее подсоединяют поочередно к каждому контакту. Если сеть отключена, то лампочка, расположенная в верхней части индикатора, не загорается.

Отвертка-индикатор

Бытовая техника как причина неполадок

Падение напряжения в сети может произойти, например, из-за включения холодильника или электроинструмента. В момент пуска эта техника потребляет в несколько раз больше, чем при обычной работе, что вызывает просадку напряжения и телевизор гаснет. Когда электроприборы начинают работать в обычном режиме, 220 вольт восстанавливаются и TV начинает работать. Когда несколько домов подключено к одной электролинии, то TV будет плохо работать, если, например, ваш сосед пользуется электросваркой или у него дома мини-пилорама. Выход здесь тоже такой же – покупка стабилизатора. Но бывает и так, что варианты, рассмотренные выше, не помогают.

Если моргает телевизор при включении света, то вызвать мастера на дом в или любом другом городе можно на нашем сайте. У нас вы увидите широкий список специалистов, которые занимаются недорогим ремонтом данной и других поломок во всех видах современных телевизоров.

Многие люди задаются вопросом: «Почему, когда я включаю свет, выключается телевизор?». Как правило, суть тут кроется в перепадах напряжения в сети. Именно это приводит к неправильному функционированию этого устройства.

Особенно часто при включении света выключается телевизор в загородных домах, где могут быть некачественные электрические линии.

Кроме перепадов электричества на самой электролинии, есть и другие причины, почему выключается телевизор при включении света:

люминесцентные лампы. Иногда бывает так, что такие осветительные приборы накапливают заряд, что, в результате, приводит к сильным скачкам напряжения. Именно это и влияет на такую бытовую технику, как телевизор;
некачественно проведенная проводка;
проблемы с самим оборудованием. Случается, что телевизор мигает при включении света именно от того, что у него сломалась определенная система. Как правило, такие проблемы кроются в конденсаторе устройства. Но если у вас нет должных навыков работы электриком, то лучше не пробовать самостоятельно починить его.

Прежде всего, если есть помехи на телевизоре при включении света, нужно проверить напряжение, в момент таких помех. Если оно ниже или выше допустимого (узнать необходимое значение можно в паспорте телевизора), то помочь с решением вопроса может стабилизатор напряжения. Когда такой вариант не помог, можно попробовать заменить люминесцентные лампы.

Они оперативно выполнят любую задачу, связанную с ситуацией, когда при включении света пропадает звук на телевизоре. Вы можете самостоятельно выбрать удобный вам сервис.

Узнать больше подробностей по поводу того, что делать, если при включении света отключается телевизор вы можете, набрав номер телефона одной из мастерских, представленных на нашем сайте.

Основные способы починки выключателя

Самой распространенной причиной поломки устройства считается порча контактов, которые слегка подгорают. В такой ситуации следует просто почистить контактные группы. Сделать это можно с помощью небольшого кусочка наждачной бумаги.

В некоторых случаях выключатель перестает работать вследствие некачественного зажима проводов, поэтому очень важно проверить, насколько плотно зафиксирован крепежный винт. Заклинившие кнопки выключателя говорят, скорее всего, о том, что в конструкции отсутствует смазка. Этим может объясняться и то, что выключатель не включает свет

Этим может объясняться и то, что выключатель не включает свет

Заклинившие кнопки выключателя говорят, скорее всего, о том, что в конструкции отсутствует смазка. Этим может объясняться и то, что выключатель не включает свет.

Если корпус устройства расплавился или же раскрошился, то прибор уже не подлежит ремонту. Такое устройство уж точно придется заменить.

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что звуковой, или как его еще называют, хлопковый выключатель встречается двух типов:

Звуковой выключатель, который ставится вместо простого выключателя;
Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить. Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете

Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Как починить выключатель: типы устройств

Если вы выяснили, что ваш выключатель не работает и решили его починить, то устройство нужно разобрать. Перед тем, как это сделать, в сети полностью отключается электричество. Для этого на щите отключите питание автоматом, а затем проверьте на выходе состояние напряжения.

Если вы не смогли обесточить необходимую вам линию, то лучше всего отключить от питания всю квартиру. Только после этого вы можете приниматься за ремонт выключателя. Но это еще не все. Прежде, чем снять выключатель, необходимо определить его тип.

Каким может быть переключатель:

Одноклавишный;
Двухклавишный;
Проходной, или трехклавишный;
Крутящийся;
Диммер – выключатель;
Включатель Сенсорный.

Сегодня на рынке существует большое разнообразие моделей выключателей, однако у большинства пользователей стоят обычные клавишные устройства.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Демонтаж розетки

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать. Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре

Снимаем его и откладываем в сторону

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Как починить выключатель света — ремонт выключателя света

В том случае, если один из ваших комнатных выключателей перестал работать, совсем не обязательно сразу же вызывать электрика, так как починить выключатель света в большинстве случаев удаётся собственными силами. Подобная неисправность возникает чаще всего из-за плохого контакта в узле механического переключателя, пластины которого со временем покрываются нагаром, образующимся от постоянного искрения. Для восстановления работоспособности этого узла необходимо просто почистить контактные щёчки переключателя, после чего прибор прослужит вам ещё долгое время.

Подготовительные процедуры

В первую очередь следует напомнить новичкам о том, что ремонт любого электрооборудования (в том числе и элементов домашней электропроводки) предваряется с обязательным снятием электропитания с места проведения работ.

К устранению неисправности вы можете приступать только лишь после того, как отключите линейный автомат, через который напряжение поступает в выбранное помещение.

Для организации ремонта вышедшего из строя выключателя вам потребуются следующие материалы и инструмент:

стандартный индикатор типа «отвёртка» или мультиметр;
обычная отвёртка подходящего размера;
мелкая шкурка, маркер и фотоаппарат.

Разборка и чистка контактов

В том случае, если выключатель срабатывает через раз, причина неисправности заключается, скорее всего, в подгоревших контактах механизма коммутации. Порядок проведения ремонта в этом случае выглядит таким образом:

После того, как вы отключите автомат, подающий электропитание к месту проведения работ, ещё раз убедитесь в его отсутствии (по пропаданию напряжения в розетках, которое можно зафиксировать с помощью индикаторной отвёртки).
Затем вам следует тонкой прямой отверткой поддеть за край клавишу выключателя и снять её с корпуса (сдвоенный выключатель разбирается аналогичным образом). При снятии клавиш нет необходимости прилагать значительные усилия, поскольку они снимаются без каких-либо затруднений.
Сейчас можно поддеть за край пластмассовое обрамление корпуса выключателя и также полностью снять его.
Воспользовавшись индикатором, ещё раз убедитесь в отсутствии напряжения на клеммах демонтируемого прибора.
В том случае, если выключатель двухклавишный – пометьте маркером провод, подводящий напряжение и являющийся общим для обоих режимов включения.

Затем с помощью отвёртки ослабьте затяжку двух винтов, расположенных по сторонам от корпуса выключателя, после чего можно вытянуть его из пластмассового подрозетника.
После этого вы можете замотать изоляционной лентой оголённые подводящие провода и включить отключенный ранее автомат (при необходимости).

Перед тем, как произвести полную разборку внутреннего механизма снятого прибора советуем новичкам, не имеющим опыта подобных работ, сфотографировать его в собранном виде. Все снятые с него детали следует по порядку расположить на столе, производя одновременное фотографирование выключателя на каждом этапе разборки.

Подлежащие чистке контакты вы обнаружите на пластиковом основании, выполненном в виде сектора (полусферы), которая находится под клавишей выключателя. Вы сможете легко распознать их по нагару чёрного цвета, образующемуся в результате искрения и являющемуся основной причиной неисправности.

В заключении вам останется лишь очистить эти контакты от грязи и гари при помощи отвёртки или мелкой шкурки.

Сборка выключателя

После того как починенный выключатель света готов – необходимо произвести его сборку, осуществляемую в обратном порядке. В случае возникновения затруднений воспользуйтесь фотографиями, сделанными вами при демонтаже прибора.

Сначала к общей клемме присоедините помеченный маркером провод, после чего можно будет подключить все оставшиеся проводники. Затем закрепите прибор в пластмассовой коробке (подрозетнике) и установите на место обрамление корпуса и декоративную крышку.

Нередко случается, что крышку никак не удаётся зафиксировать на основании прибора. В этом случае нужно ослабить болты крепление корпуса выключателя в подрозетнике, и после фиксации последнего в нужной позиции, основательно затянуть их. В случае правильного положения корпуса крышка выключателя должна «садиться» на него без каких-либо усилий.

После этого можно включать автомат и проверять работоспособность выключателя. Включение-выключение прибора рекомендуется повторить несколько раз; это позволит вам убедиться в том, что искрение исчезло и что выключатель работает нормально.

Заметно понизить вероятность обгорания контактов удаётся в том случае, если вы установите в осветительный прибор лампочки меньшей мощности.
