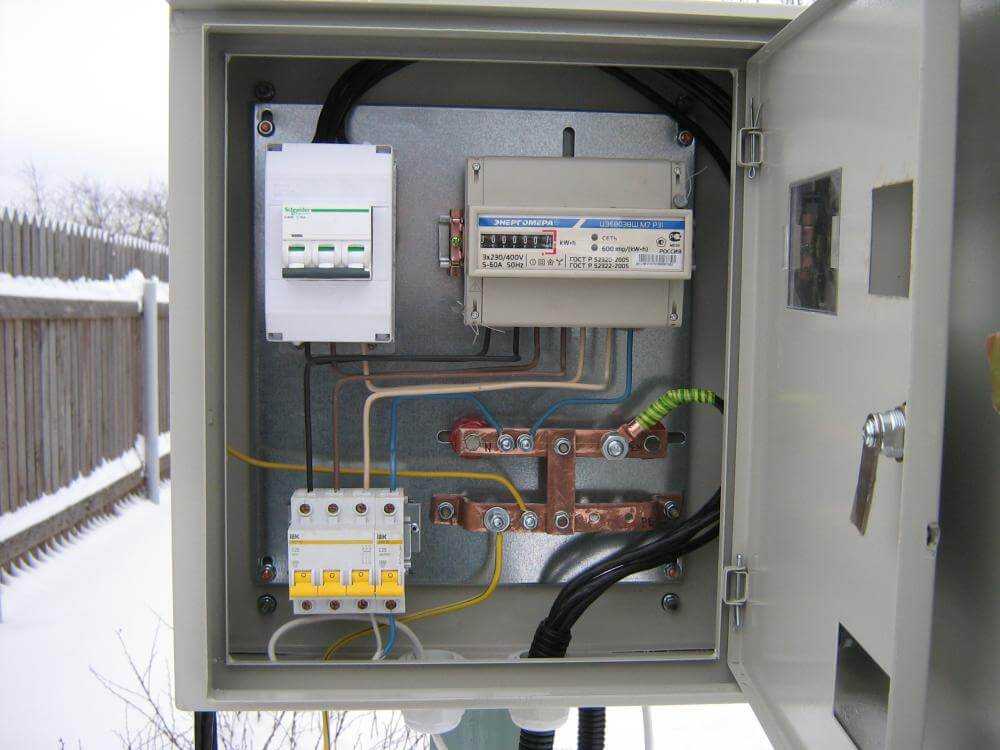

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Как правильно распределить нагрузку по фазам

Зачем нужны «три фазы»?

Это действительно хороший вопрос.

Вообще говоря, не такое уж и больше количество потребителей электроэнергии, которые могут быть использованы в частном доме, требуют напряжение в 380В.

Если не ударятся в разного рода экзотику, то список этот может выглядит так:

  • электроотопительный котел мощность от(примерно) 9 кВт и выше
  • водяной насос для глубокой скважины
  • электропечь для сауны мощностью от(примерно) 5 кВт
  • полупрофессиональное оборудование для мастерской(токарный или фрезерный станок, хорошая циркулярка)

В принципе, все вышеперечисленное можно найти и в варианте 220В. Однако 380В будет лучше – мощнее, проще, надежнее, экономичнее.

Так вот, если вы не планируете в доме ничего из вышеперечисленного, то 380В, видимо, вам не нужны.

Ну а если все-таки решаете выбрать три фазы исходя из соображений, а вдруг в будущем пригодится, то стоит иметь ввиду одно важное обстоятельство – выдаваемая на дом мощность делится равномерно между тремя фазами. И если одна из фаз будет перегружена относительно остальных, возникает явление под названием«перекос фаз». Последствием может быть выход из из строя электроприборов, подключенных к сети дома

Чтобы этого избежать, необходимо равномерно загружать каждую из фаз

Последствием может быть выход из из строя электроприборов, подключенных к сети дома. Чтобы этого избежать, необходимо равномерно загружать каждую из фаз.

Чтобы было понятнее, рассмотрим схему подключения 380В.

На вводе здесь общий автомат на все три фазы. Далее по два провода – одна из фаз и«ноль», идут к примерно равным по совокупной мощности группам потребителям. Потребитель, который нуждается в трехфазном питании(в рассматриваемом случае это электронагреватель в сауне), подключен к кабелю с четырьмя проводами.

Так вот, если исходить из того, что на дом выделено 15 кВт мощности, то выходит, что мощность каждой из групп потребителей, подключенную через пару«фаза» плюс«ноль» приведенной выше схемы, должна быть не больше 5 кВт. Или даже меньше, если учитывая наличие«трехфазного» потребителя. В противном случае, при перегрузке одной из фаз будет«выбивать» вводной автомат и отключаться электричество во всем доме.

Соответственно, проведя в дом трехфазное электричество, дальше надо будет подумать, как грамотно сделать разводку кабеля, чтобы нагрузка на каждую из фаз была бы примерно одинаковой.

Неприятным обстоятельством здесь является то, что некоторые потребители, например хорошая электрическая варочная поверхность или духовой шкаф имеют мощность больше 5 кВт. В таком случае надо выбирать оборудование, которое может быть подключено к трехфазной линии. Придется протянуть отдельную линию с отдельным автоматом. А это дополнительные расходы.

Тут и возникает вопрос, а нужно ли это все? Может быть проще ограничиться 220В?

Впрочем, как обычно в таких случаях, можно найти и положительные моменты. Если вы продумаете разводку так, чтобы на каждую из линий приходилось не более 5 кВт, то это улучшит электробезопасность дома. Меньшая мощность на каждой из«веток» означает и меньшую силу тока, меньший износ проводов и контактов. В общем, есть над чем подумать.

Прецедент: ФАС признало незаконным отказ электросетей подключить 380В

В частности, Белгородское управление ФАС вынесло положительное для потребителя решение по делу об отказе подключить заявителей к электросетям с напряжением 380В.

В этом случае электросеть отказала в«трех фазах», указав, что Правила технологического присоединения(основной нормативный акт, регулирующий подключение к электросетям) не содержат прямого разрешения потребителю самому определять уровень напряжения – 220В или 380В? – с которым его подключают к электросетям.

И то и другое относится к классу напряжения 0,4кВ, и уже, мол, самая электросеть определяет, по какому из них подключать конкретный объект. Заявитель в данной ситуации может указать лишь электрическую мощность, которую он хочет присоединить к электросети.

Управление ФАС с этим не согласилось. Решение было мотивировано следующим образом:

… В пункте 14«Правил технологического присоединения» действительно в качестве заявителя указано физическое лицо, обратившееся с заявкой на технологическое присоединение энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно, которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности, и электроснабжение которых предусматривается по одному источнику …

Т.е. отдельного специального упоминания о том, что потребитель может настаивать на 380В вроде бы действительно нет. Но!! Дальше в решении говорится о том, что на самом деле исходя из общих требований законодательства, такое право у потребителя есть.

… Ссылаясь исключительно только на 14 пункт«Правил технологического присоединения», сетевая организация не учитывает, что, во-первых, и все остальные пункты Правил, устанавливающие перечни документов и сведений, представляемых другими категориями заявителей, точно также не содержат специального указания класса напряжения.

Это объективно обусловлено достаточностью сведений о размере запрашиваемой заявителем для подключаемого объекта электрической мощности, уровень напряжения которого является его неотъемлемым электрофизическим свойством, не предполагающим и не требующим его специального выделения. Обязательность указания любым заявителем в своей заявке класса напряжения установлена абзацем 2 пункта 8 Правил и положением части 1 статьи 26 Закона«Об электроэнергетике».

Во-вторых, сетевой организацией неправильно трактуется сам пункт 14 Правил. Из положений нормы буквально следует, что в заявке, направляемой заявителем — физическим лицом в целях технологического присоединения энергопринимающих устройств, должны быть указаны следующие данные, поименованные в перечне, то есть далее предусмотрена лишь обязательная информация для указания, а сам перечень не является исчерпывающим. Необходимость указания класса напряжения объекта электросетевого хозяйства, к которым планируется подключение, вытекает из других отраслевых норм, характеризуется волеизъявлением заявителя и имеет свои организационно-правовые причины.

В данном случае класс напряжения – это главная качественная характеристика электросетевого объекта, ближайшего к земельному участку заявителя, выступающая основным критерием определения расстояния от этого электросетевого объекта до границ земельного участка(что влияет на сумму технологического присоединения). Следовательно, заявитель(независимо, физическое он лицо или нет) обязан указывать в заявке не только класс напряжения электросетевого объекта, но также и соответствующий ему класс напряжения энергопринимающего устройства.

Самовольно ограничивать заявителя в этом электросетевая компания не имеет права, так как из действующего законодательства следует, что класс напряжения объекта электросетевого хозяйства устанавливается как одно из условий договора об осуществлении технологического присоединения. …

Поискав, можно найти и другие прецеденты решений в пользу собственников, требующих подключения напряжения 380В. Впрочем, касаются они подключения к инфраструктуре сетевых организаций, т.е. сетевых компаний. Если же речь идет об объединениях дачников или садоводов, то тут проблема серьезнее.

Разновидности трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

Четырехконтакные розетки

Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки


Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке. Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы

В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Рекомендации электрика

Следует придерживаться основных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
  • заведение жил проводится только вертикально или горизонтально;
  • места соединений должны находиться только в монтажных коробках;
  • для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
  • самой большой ошибкой является монтаж выключателя в разрыв ноля;
  • разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
  3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как правильно проложить провода на участке

Работа проводится в несколько этапов, каждый из которых следует разбить на несколько шагов.

По нормативной документации за часть ответвления, которая будет идти в ваш дом, вы будете нести ответственность.

В большинстве случаев ответвлением служит близлежащая опора ЛЭП, откуда подвести кабель можно как воздушным путем, так и подземным. Что вам предстоит сделать:

  1. Поставить опору на своем участке
    , если расстояние до воздушной линии составляет более 25 метров.
  2. Подвести
    к опорному столбу и натянуть электрический кабель
    .
  3. Приобрести
    3-фазный двух тарифный счетчик, автоматы, стабилизаторы напряжения
    и все это подключить.

Когда ведут одну фазу, то к алюминиевому кабелю придется купить еще и медный кабель. Провод с медными жилами нужен будет для запуска его через стену в дом, тем более если дом деревянный, то согласно ПЭУ проводить алюминиевый кабель сквозь стену запрещено
.

По правилам и нормам однофазная ветка проводится двумя проводниками – это фаза и ноль, со строго изолированном проводом – сечением не менее 16 кв.мм. Оптимальным решением будет использовать алюминиевый кабель СИП-4.

Срок эксплуатации кабеля составляет 25 лет, благодаря вшитой в изоляцию светооталкивающей полиэтиленовой оболочке устойчивой к разрушающему действию ультрафиолетовых лучей. Такой кабель подходит для питания в 220В.

Есть хороший вариант с оплеткой не поддерживающей горение – это ВВГ нг
, где аббревиатура «нг»
обозначает не горит. Этот кабель хорош при любом выборе проводки, можно заключить его в гофрированную трубу. Когда построен новый деревянный дом
и прокладывается проводка, то все места прохождения проводки через стены
пробуриваются буром, затем в отверстия вставляются металлические трубки
. Это необходимо сделать, так как дом со временем осядет.

Дополнительную защиту устраивают с помощью автомата (АЗ)
. Его нужно устанавливать в месте разрыва кабеля, это может находиться с наружной части жилья. Автомат защиты подбирают номиналом на одну ступень выше, чем у вводной автомата защиты в доме, чтобы при перегрузках первой сработала защита в щитке.

Почему в квартирах 220, а не 380 вольт с 3 фазами?

Надеемся, наша информация Вас не сильно шокирует. Дело в том, что ввода на 380 вольт не существует, значит и вопроса как подключить, тоже нет.

Вы не поверили? Тогда поясним – есть ввод 4-х проводной (3-х фазный) и есть однофазный ввод (2-х проводной). Но! Обеспечив подключение 380 вольт и 3 фазы в частном доме
. Вы получите что? Правильно – три независимые пары на 220В каждая. Запутались?

Давайте немного физики электричества. Мы не претендуем на Нобелевскую премию, мы попытаемся изложить ТОЭ, в так сказать бытовом приложении, с точки зрения аспектов переменного тока. Хотя без линейного напряжения нам не обойтись.

Итак, простыми словами: линейное напряжение
— это линия, что ясно из названия, тогда как переменное
– это «вращение», то есть окружность.

Взаимосвязь между линией и окружностью можно установить тригонометрическими зависимостями. Несмотря на то, что напряжение не имеет отношения к геометрии, все зависимости хорошо отражены именно тригонометрическими формулами.

Вращать окружность проще всего, толкая её в трёх точках
. расположенных под углом в 120 градусов, отсюда и три фазы. Как и зависимость длины линии от длины окружности, которая (грубо) есть квадратный корень из 3(обновлено, корень из Пи было не верно, верно квадратный корень из 3
), то есть примерно 1,73. Иначе говоря, при трёхфазной сети в 220 вольт мы получим у потребителя 127, а при 380 у потребителя будет 220 вольт. Остальные стандарты напряжений (ГОСТ) также подчиняются этому правилу. Именно по этой причине применение тригонометрических формул в электротехнике стало обыденностью.

Теперь вернёмся к подзаголовку, но сначала ещё немного теории. Изначально генерация даёт три фазных провода
(под напряжением) и четвёртый – нейтральный провод, общий для всех трёх (аналог плюс и минус в батарейке). Напряжения могут быть большими, поскольку, чем выше напряжение, тем меньше потери на передачу энергии.

Для снижения напряжения служат трансформаторные подстанции, которые раздают для населения. Сколько? Правильно – 380 вольт, 3 фазы и те, кто запитан именно так, больше не имеет проблем.

Список источников

  • www.asutpp.ru
  • electricremont.ru
  • samelectrik.ru
  • subscribe.ru
  • electrobox.su
  • electriced.ru
  • electricalnet.ru
  • csgoshik.ru
  • Proekt-sam.ru
  • ProFazu.ru

Немного про 127, 220, 380 вольт и больше.

Вопрос, почему такие напряжения довольно часто можно встретить в сети? Этот вопрос достоин отдельного научного исследования. Но нас больше интересует вопрос, нас убедили, что лучше 380 вольт, как подключить? Довольно просто, если говорить о проводах:

Начнём с того, что любое подключение частного дома к энергосети это вопрос согласования с энергетиками, причём на первом этапе Вам придётся согласовать:

  • Допустимую мощность;
  • Количество фаз (то есть 220 или 380 вольт);
  • Тип вводной линии и прибор учёта энергии (ниже комментарий, почему вопроса как выбрать прибор не будет);
  • Тариф учёта (это будет зависеть от стадии регистрации частного дома и количества тарифов, которые учитывает счётчик – по умолчанию день и ночь);
  • Схему подключения в зависимости от качества изоляции домовой электросети;
  • Надёжность заземления электросети Вашего дома. Как правильно сделать заземление мы уже писали.

Правильнее всего обращаться с требованием по максимуму – от затребованной мощности (не менее 15 кВт, до трёхфазного ввода). Далее в зависимости от цены вопроса и местных условий можно требования снижать.

Теперь к вопросу напряжений. 127 вольт
– это самое безопасное напряжение, которое при стандартной силе тока не убивает, а лишь хорошо «встряхивает» пострадавшего. Для снижения силы тока в таких сетях применяются более «толстые» провода. Ещё одним плюсом является возможность снятия 127 вольт с двухфазной генерации в 220 вольт.

Примерно так работает энергетика некоторых стран, но это отельная тема. А если говорить о цифрах, то это та самая тригонометрия, о которой сказано выше:

220 вольт
является пограничным «безопасным» напряжением при стандартных силах тока, поэтому и принято как стандарт.

Надеемся, Вы понимаете, в чём главный недостаток сети 380 вольт
. которую толком не знали, как подключить, но завели чистые 3 фазы. При поражении током в такой сети может убить, даже при наличии автоматических выключателей. Отсюда и требуемые меры безопасности.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта .

Вам понадобятся следующие документы:

  • Договор с энергоснабжающей организацией.
  • Акт осмотра имеющегося электрооборудования.
  • Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
  • Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба. которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов

Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более

Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

Возможные схемы подключения для трехфазной розетки

Безопасный вариант монтажа разъемов с пятью контактами

На практике применяют два варианта использования защит:

  1. только автоматическим выключателем;
  2. автоматом и УЗО.

Поясним их подключение иллюстрациями.

Схема защиты розетки автоматическим выключателем

Все провода фаз и рабочего нуля от электрического счетчика к розетке проходят через автоматический выключатель. В отдельных случаях нейтраль допускается пускать минуя его силовой контакт.

Защитный проводник РЕ монтируется безразрывным методом цельным куском провода от своей шины в квартирном щитке напрямую к заземляющему контакту у розетки.

Схема защиты розетки автоматическим выключателем с УЗО

При этой ситуации автомат монтируется так же, как и в предыдущем случае, а УЗО врезается последовательно после него. Чтобы упростить работу и сэкономить место в квартирном щитке можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба вида этих защит.

Дифференциальный выключатель монтируется на место автоматического. В результате вся предыдущая схема подключения остается без изменений, но в нее добавляется защита от появления тока утечки.

Безопасный вариант монтажа розетки с 4 контактами в пятипроводную схему

Здесь делается небольшое упрощение, связанное с подключением защитного нулевого провода. Поскольку на вилке и розетке нет для него места, то РЕ проводник напрямую прокладывается и подсоединяется к корпусу электрического трехфазного потребителя.

Способ вполне нормально подходит для стационарно установленных электрических плит или станков с асинхронными двигателями. Когда же возникнет необходимость переместить электрический прибор, например, трехфазную сварку на более удобное место, то для обеспечения ее безопасного использования придется решать вопрос переподключения защитного нуля.

После сборки электрической схемы с трехфазной розеткой и вилкой их необходимо проверить измерениями сопротивлений и напряжений.

Важно это выполнить до подключения к сети

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.
