Промежуточное реле: подключение и регулировка. разновидности

Способы включения устройства

Как подключить механизм в систему? Подключение приспособления в электрическую цепь происходит по двум вариантам:

Параллельно подключенные. При таком способе устройства бывают основные выходные и быстродействующие. У последних время срабатывания составляет 0,02 секунды. Как правило, у механизма стандартное время срабатывания колеблется между 0,02 и 0,1 секундой.
Последовательно подключенные. Используется в случаях мгновенного кратковременного срабатывания.

Когда есть нормальное стабильное напряжение источника питания, то промежуточное реле должно надежно срабатывать. Помимо этого, предусмотрена надежная их работа при аварийном понижении напряжения до 40–60%. По особенности в конструкции такой элемент преобразования может быть с одной обмоткой, двумя или тремя (последние встречаются крайне редко).

Подключение промежуточного реле является важным для любого оборудования или прибора. Ведь это позволяет не только автоматически прерывать цепь, но и с его помощью можно расширять функциональные способности других реле, которые расположены в этой электрической цепи.

Долговечность устройства зависит от количества его срабатывания. То есть она характеризуется численностью циклов срабатывания и возвратом в свое первоначальное положение. Степень защищенности аппаратуры от различных нежелательных факторов, что окружают конструкцию, оценивается по такому критерию, как время перехода контактов из одного положения в другое.

Разновидности по конструктивному исполнению

В зависимости от конструктивных особенностей существуют три варианта изготовления, что видно на фото реле времени:

Блочные – имеют внешний тип установки. Особенность состоит во внутреннем питании приспособления. Данная конструктивная особенность присуща реле, устанавливаемых в приборах, осуществляющих фотопечать.
Встраиваемые – это более простая модель без корпуса и самостоятельного питания. Задействуются при сборе более сложных узлов и встраиваются в корпус агрегатов совместно с другими компонентами, как на стиральных машинах.

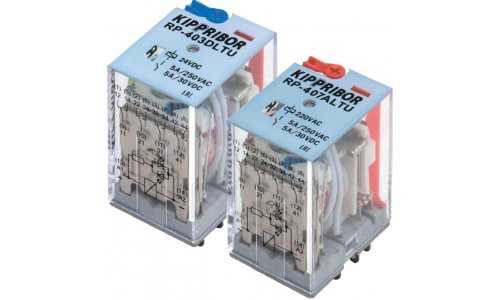

Модульные – отличаются возможностью крепления в электрощитках посредством ДИН-рейки.

Реле 12 вольт 30 ампер

Данное реле стандартное на автомобиль имеющее описания:

Размер электропитания: 8…16В.;
Данная нагрузка: 12В.;
Управляющий ток: не больше 0,2А.;
Напряжение срабатывания: не меньше 8,0В.;
Нагрузка отпускания: 1,5…5,0В.;
Максимальный электрический поток в силовой цепи: 30А.;
Активное сопротивление катушки: 80±10 Ом.

Главное отличие между реле, которые имеют такие характеристики, состоит в их качестве и коммутируемых контактах. Различают силовые на пять и четыре контакта, но любые реле имеют контакты обмотки, такие как 85 контакт и 86 контакт. Но стоит помнить, что в некоторых импортных приборах между этими контактами часто ставят резисторы и диоды, которые гасят контакты. Их применяют для охраны управляющих цепей от больших нагрузок, которые могут возникнуть в размыкающий момент цепочки катушки реле.

Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.

Рассмотрим работу схемы.
Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.

Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод.
Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.

При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.

При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.

В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.

На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз.
Удачи!

Литература:
Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.

Схема подключения импульсного реле

Выключатель для управления освещения импульсными реле должен быть с разомкнутым и не фиксирующим контактом. Такой выключатель имеет размыкающую пружину контактной группы. Срабатывает этот выключатель только при нажатии на клавишу. Первое нажатие включает поляризованное реле, а следующее нажатие отключает.

Схема подключения одного импульсного реле РИО – 1

При входе в длинный коридор одним нажатием включается освещение, а при выходе нажатием другого выключателя освещения выключается. Число таких выключателей одного устройства может быть до 20, в зависимости от производителя. Существуют такие типы реле как: электромагнитные, принцип работы которых основан на переключении контактной группы электромагнитом и электронные устройства в работе похожи на электромагнитные

В реле могут быть встроены таймеры, которые включают освещение в заданное время. Схема подключения импульсного реле имеет четыре вида коммутаций. Один выход предназначен для фазы напряжения питания, к второму подключается рабочий ноль, выход для подключения кнопок и коммутация фазы через контакты для подключения освещения.

Схема централированного подключения двух импульсных реле РИО – 1

Нулевой провод к лампам освещения подводится отдельно. Число выключателей подключается к устройству не боле, чем указано в паспорте, при большем числе выключателей возможно ложное срабатывание. В состав устройства входят электронный блок управления поляризованным реле с электромагнитной катушкой. Напряжение питания реле может быть от сети, постоянного напряжения 12 В или переменного 24 В.

Схема биполярного реле РИО -1 имеет контакты Y которые чередует включение и отключения освещения, вход Y1 только включает освещением, а Y2 выключает лампы. Клемма N предназначена для подключения нуля, а группа нормально открытых контактов 11 – 14 коммутирует нагрузку.

Схема централированного управления двух групп импульсных реле РИО – 1

Биполярное устройство не имеют защиту по току, поэтому устанавливают его наряду с автоматическим выключателем. При большой нагрузке освещения, лампы подключаются через магнитный пускатель. Импульсные реле боятся вибрации, поэтому их не устанавливают рядом с электромагнитными пускателями. Нагрузка подключается через контакты 11-14. Нажатие на выключатель Y включает освещение, а повторное нажатие отключает его.

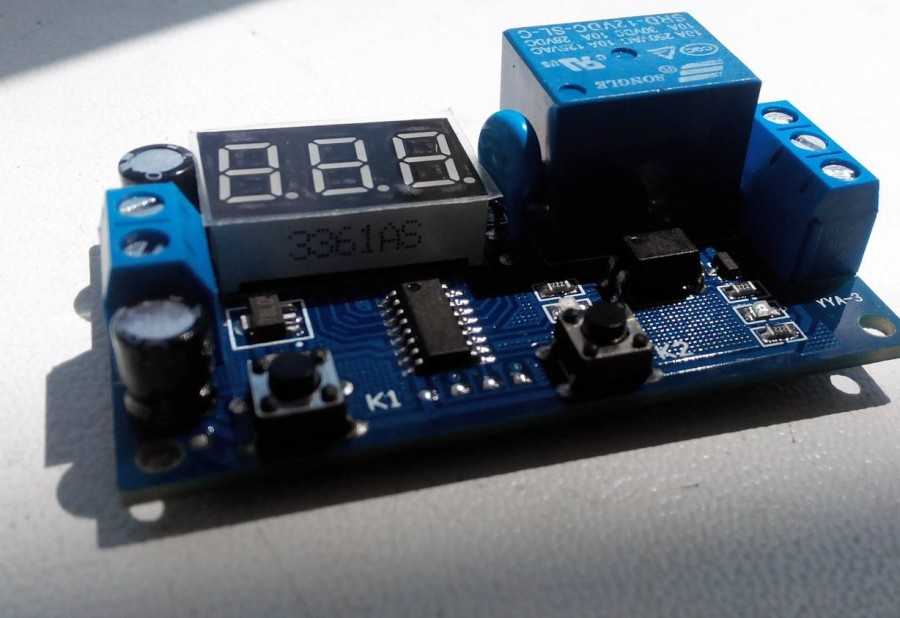

Электронные

Чтобы понять, как подключить реле времени, необходимо знать, что возможны два вида решений относительно схемы:

Реле аналоговой группы – задержка производится путем переключающего действия относительно конденсатора. Когда контакты замыкаются, то напряжение на конденсаторном участке растет.

Имеющееся приспособление отслеживает изменение напряжения и производит сравнение с заданным параметром. Как только напряжение сходится, пороговый элемент дает команду о переключении реле. Меняя емкость конденсатора, можно регулировать задержку. Она по максимуму равна 10 сек.

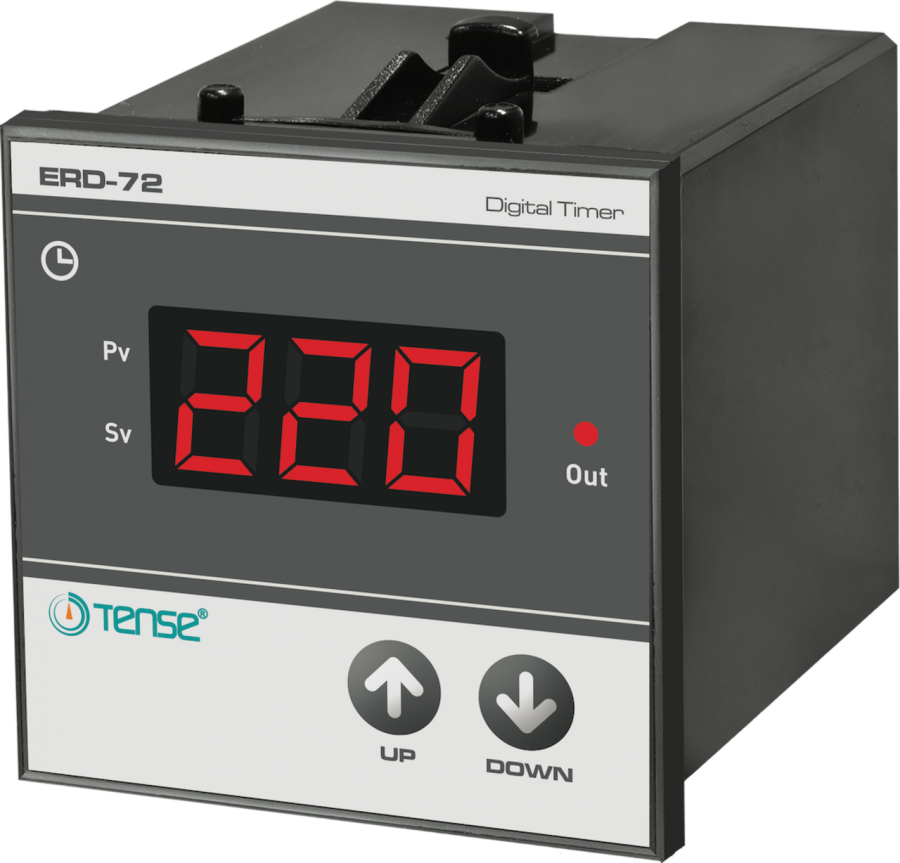

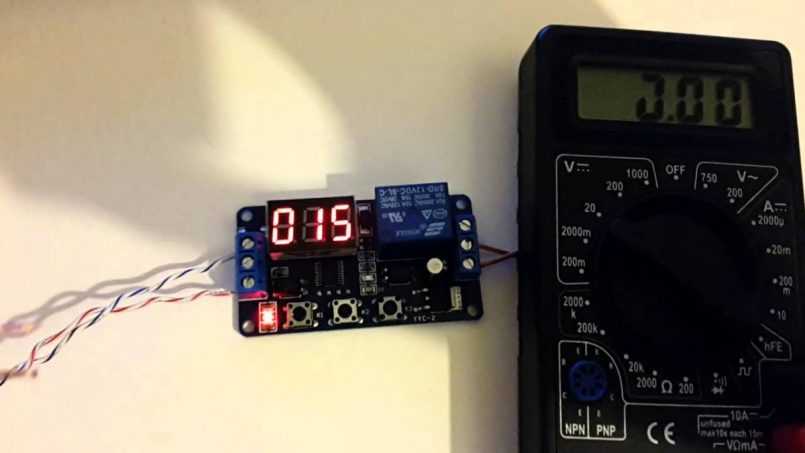

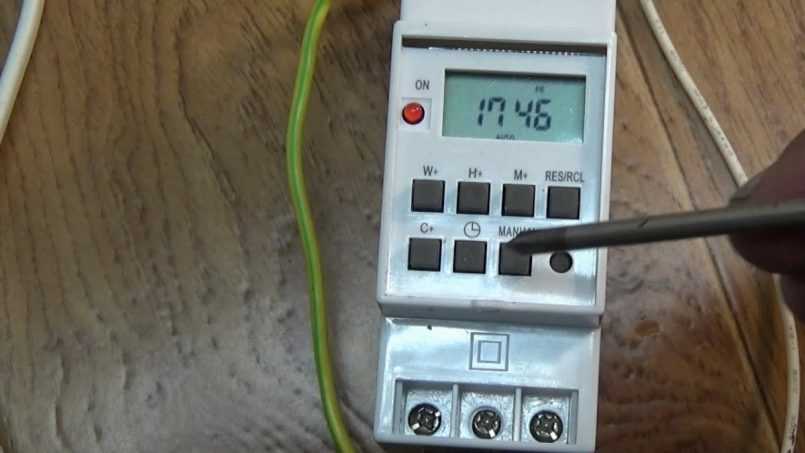

Цифровые реле – предполагается подача напряжения на специальный блок питания. В результате активизируется генератор задающего действия. Он подает импульсные сигналы на счетчик. Последний производит контроль импульсов и отслеживает момент совпадения с заданным изначально параметром.

Электронные устройства компактны, надежны, отличаются повышенными значениями точности. Если аналоговые модели просты в эксплуатации и не требуют программирования, то цифровые имеют малую погрешность, но стоят довольно дорого. Электронные реле широко используются в системах управления подачей воды, электричества, теплоносителя.

О чем расскажет маркировка?

В маркировке контакторов указан полный набор данных о назначении и особенностях конструкции, в том числе информация о климатическом исполнении.

Расшифровка модели ТКЕ520ДГ: устройство с выдержкой обмотки до 30 В, а контактов – до 5 А, есть два замыкающих контакта, конструкцией прибора предусмотрен долгосрочный режим работы, выполнен герметично

Рассмотрим подробно структуру условного обозначения на примере ПЭ41(Н) (*)(*)(*)(*)(*)/(*)(*)(*)(*)5:

РЭП — реле электромагнитное промежуточное.
37 (Н) – номер разработки.
(*) — обозначение рода тока в цепи включающей обмотки: 1 — постоянного тока; 2 — переменного тока.
(*) — вид замедления: 1 — замедленные при включении; 2 — замедленные при отключении.
(*) — значение исходя из численности обмоток;
(*)(*) — числовое значение замыкающих и размыкающих контактов;
(*)(*) — напряжение или ток силовой намотки: постоянный (D) и переменный (А);
(*)(*) — обозначение электросилы удерживающих обмоток;
(*) — вид и технология подсоединения тыловых проводниковых линий: 1 – с ламелями под пайку; 2 – монтаж с винтовой фиксацией; 3 — крепление клеммами к разъемной колодке.
(*)5 — климатическое оформление и категория размещения по ГОСТ: УХ — умеренно-холодный; В — всеклиматический.

При выборе необходимой модели коммутирующего устройства берутся во внимание не только его электротехнические параметры, но и среда, в которой оно будет работать. Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Подбор контактора производится исходя из требуемых характеристик: питающей силы (В), расходуемой мощности (Вт), коммутируемого тока (А), групп контактов, время сработки (с), размеров

Несмотря на предусмотренное высокое качество коммутатора, основной недостаток заключен в системе контактов. Предполагается, что чистая связная группа может находиться только в герметичных условиях вакуума. Если же воздействует основной отрицательный фактор – контакт с воздухом – на них начинает образовываться оксидная пленка.

Проверка и регулировка промежуточного реле

Данные устройства требует периодическую проверку и регулировку. При этом нужно знать основные положения. Чтобы уменьшить напряжение срабатывания и замедлить его, нужно уменьшить начальное расстояние между якорем и сердечником. Уменьшение конечного расстояния способствует уменьшению возвратного напряжения, а также задержке возврата.

В случае повышения количества замыкающих контактов, и затягивания пружин, повышается напряжение, а также происходит задержка возврата. При этом увеличение количества размыкающих контактов ведет к задержке времени срабатывания, а также увеличению напряжения.

При помощи этих основных правил можно выбрать подходящий метод для изменения показателей реле. Одновременно с этим стоит учитывать, что эти способы влияют на работу контактов.

https://youtube.com/watch?v=d6BA3PFlwCU

Как подключить через реле. Схемы

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

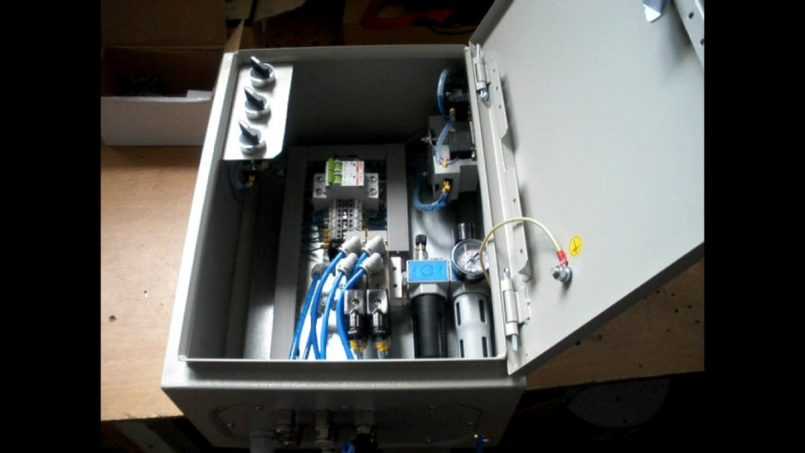

Пневматические

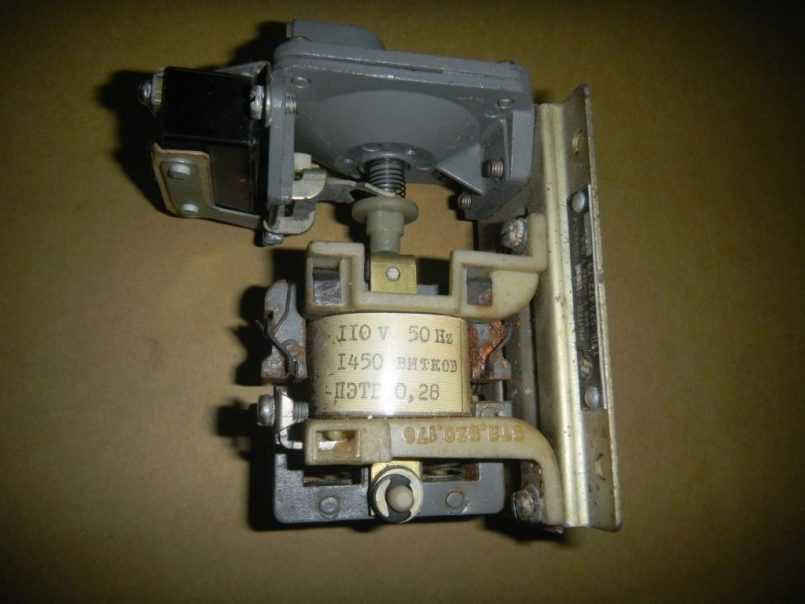

В реле данного типа присутствует пневматический демпфер или диафрагма из резины в пневмокамере. Демпферное устройство и обеспечивает замедление. Принцип действия реле времени следующий — сечения воздушного отверстия в камере регулируется посредством винта. Предел задержки может меняться в пределах от 0,4 до 180 сек.

<blockquote

Сечение регулировочного типа влияет на время, необходимое для срабатывания. При получении устройством соответствующего сигнала якорь подтягивает поршень. Процедура отличается медленным течением и определяется наличием воздуха в камере.

Основные элементы устройства:

электромагнит;
элементы контактной группы;
замедляющее приспособление;
пневмокамера;
устройство для регулировки;
переключатель.

Такое реле отличается независимостью от параметров напряжения и частоты питания, не подвержено влиянию температурного режима. Регулирование задержки производится достаточно просто.

Способы включения устройства

Параллельно подключенные. При таком способе устройства бывают основные выходные и быстродействующие. У последних время срабатывания составляет 0,02 секунды. Как правило, у механизма стандартное время срабатывания колеблется между 0,02 и 0,1 секундой.
Последовательно подключенные. Используется в случаях мгновенного кратковременного срабатывания.

Устройство переключателя и принцип функционирования

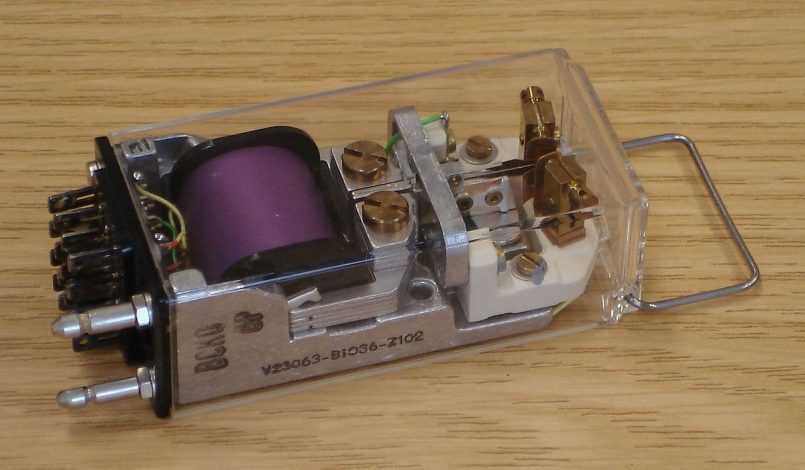

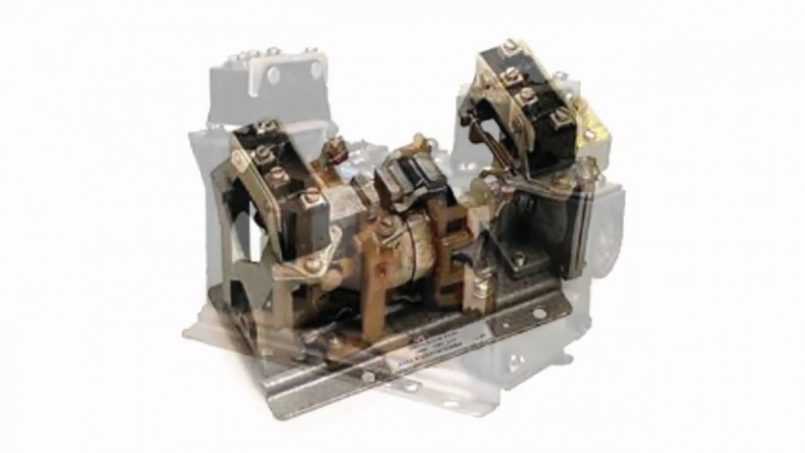

Наиболее примитивное устройство состоит из сердечника с обмоткой, пружины возврата и элементов, которые соединяют выключатель – основы, каркаса. При поступлении тока происходит срабатывание электромагнита, что позволяет получить соединение контакта с якорем. Подобные действия замыкают электрическую цепочку.

Если подача тока останавливается или снижается до минимума, то пружина возврата перемещает якорь на место, благодаря чему цепочка размыкается. Только кроме основных компонентов, в состав новых приборов входит резистор для обеспечения слаженной работы и конденсатор, предотвращающий последствия колебаний напряжения.

Элементы электромагнитного реле

Так, цепочки, которые подключены с использованием переключателя называют управляемыми, а линию поступления сигнала называют управляющей. Как правило, соединения реле являются дополнительным усилением, потому что они замыкают мощные цепочки за счет подачи минимального напряжения.

Принцип функционирования приборов еще зависит от типа, ведь некоторые из них предназначены для переменного тока, а другие для постоянного тока. Переключатели переменного тока срабатывают от частоты сигнала. Приборы постоянного тока функционируют в следующих ситуациях:

Магнитоэлектрические – проявляют восприимчивость к полярности тока, в зависимости от того, подается он на плюсовой или минусовой контакт. Движущийся элемент при этом отклоняется по сторонам.
Нейтральные – даже когда ток движется в двух направлениях, происходит колебание якоря в одну сторону.

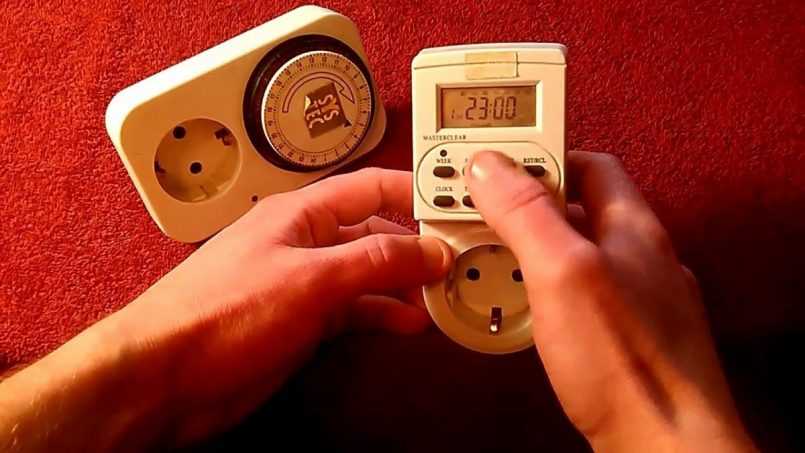

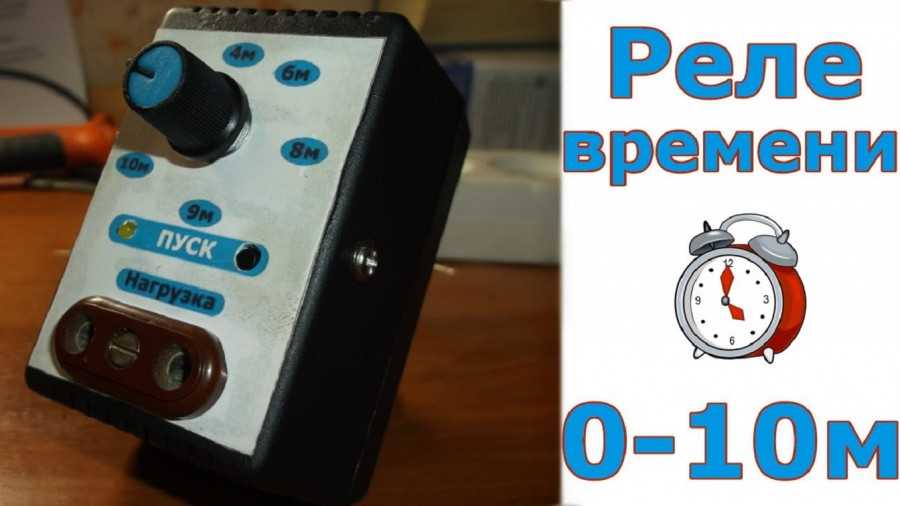

Разновидности реле времени

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение.

Существует ряд отличающихся друг от друга конструкций реле времени:

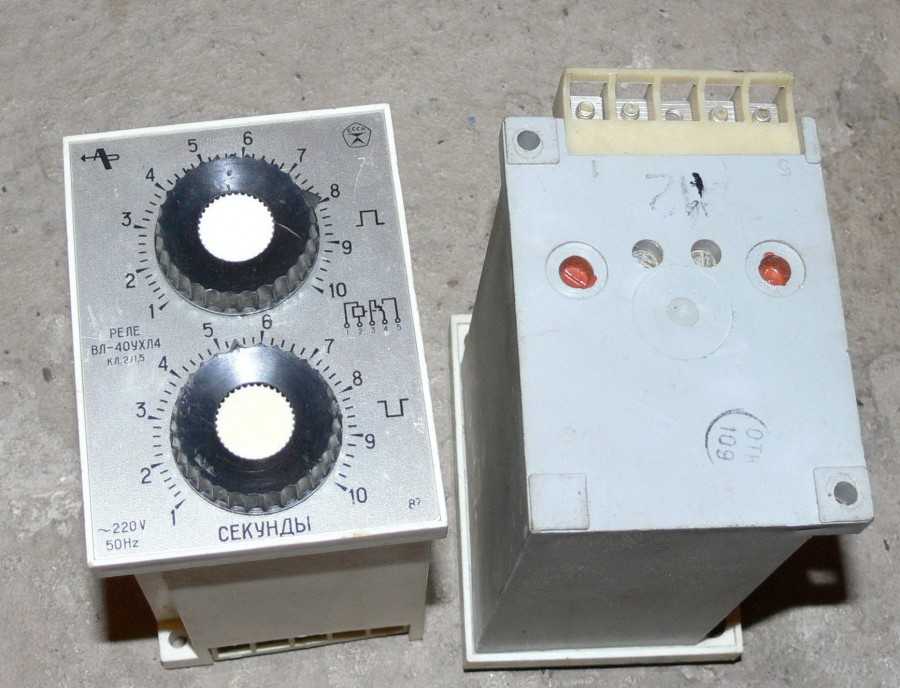

Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.

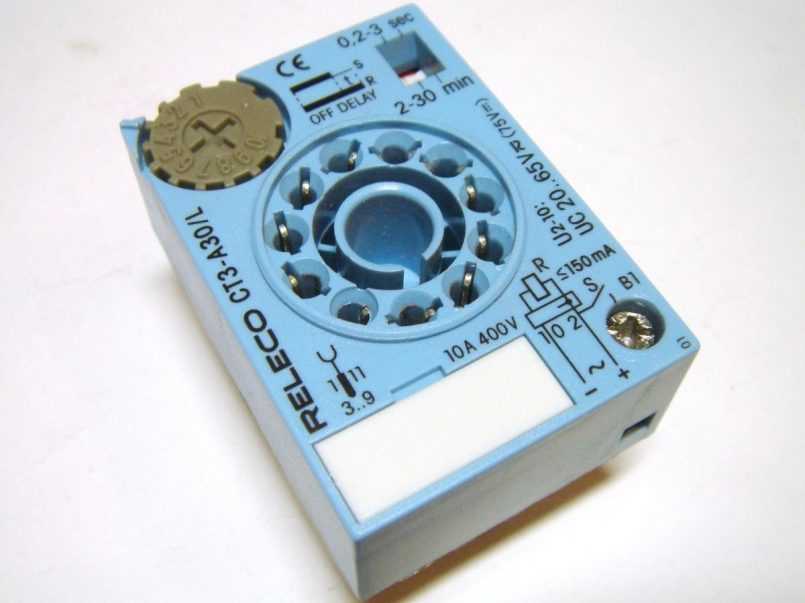

Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.

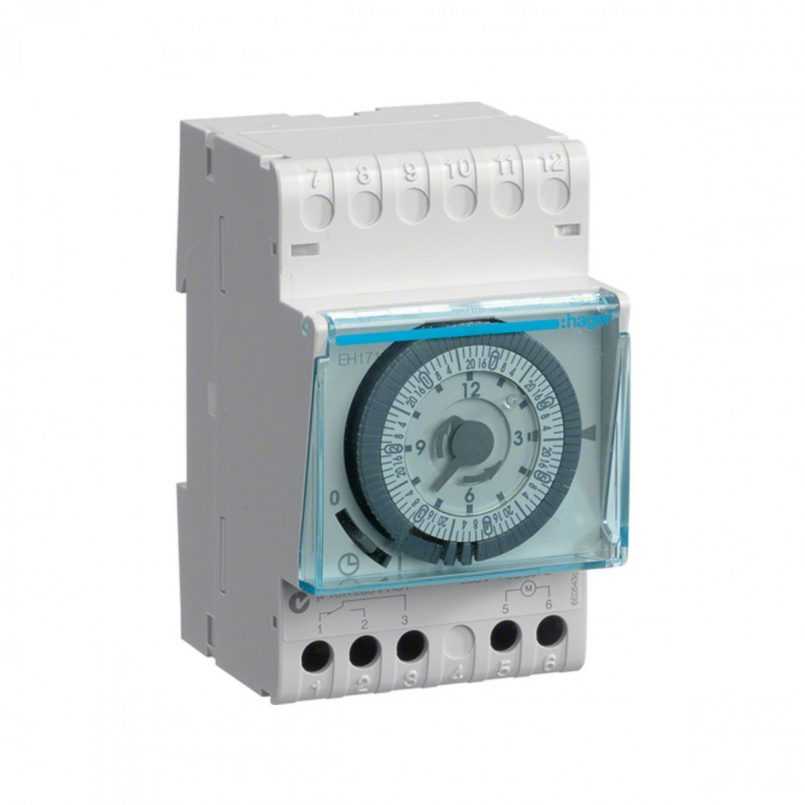

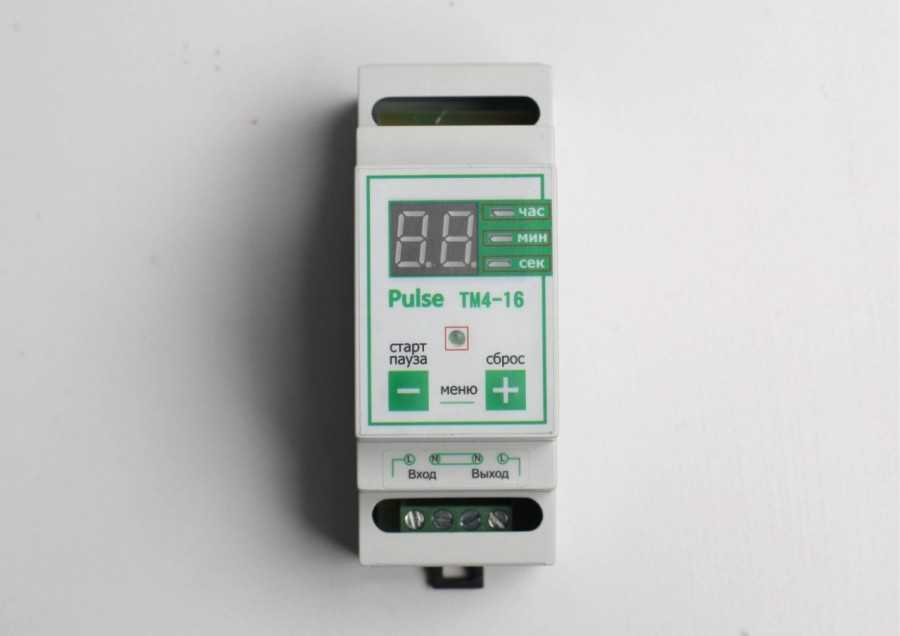

Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

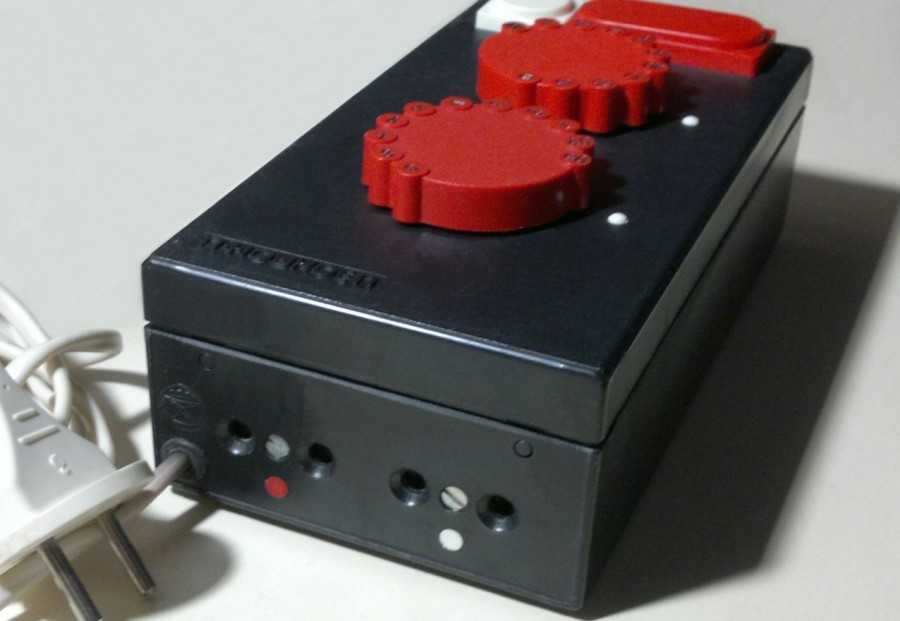

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

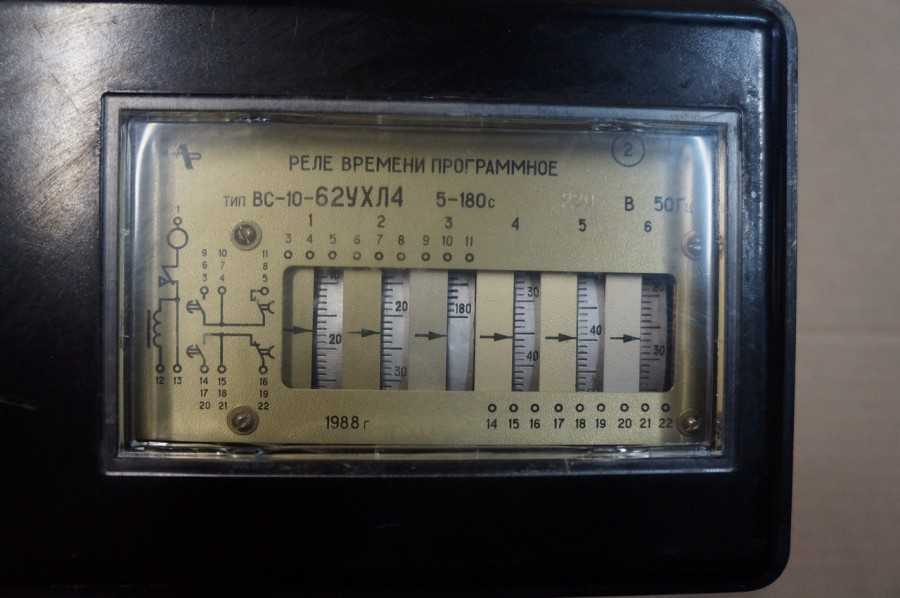

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.

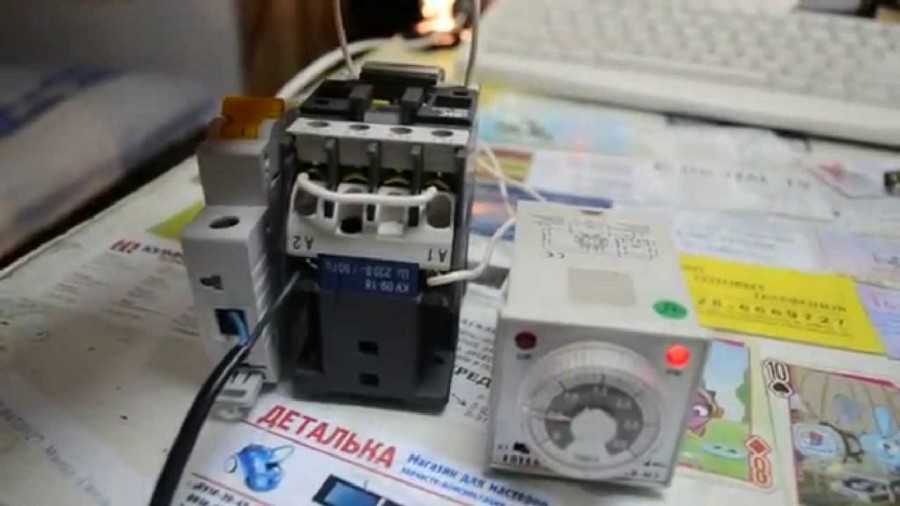

Мой пример применения реле времени RT-SD

Представьте себе такую ситуацию: У нас есть электропечь «камера для покраски порошковой краской» — согласитесь, что это довольно опасная зона, в которой не должен находиться работник, когда она работает.

Вопрос

Что можно придумать или лучше поставить вопрос немного по другому:

Как можно применить Реле времени RT-SD на практике и обезопасить работников или случайных людей находившихся рядом с электропечью от несчастного случая на производстве?

Ответ на вопрос

Я придумал вот что: можно установить две звуковых сирены (Одну громкую, а вторую сирену, тихую) и подключить их, через переключающийся контакт на реле, т.к. у реле времени RT-SD такая возможность присутствует и вот, как это будет работать…

Как это работает

Включение первого звукового оповещения:

При подаче напряжения на катушку реле времени RT-SD, контакт замыкается и включается сирена с громким и продолжительным сигналом, тем самым предупреждая работника о том, что автоматика покрасочной камеры включилась и работнику следует покинуть опасную зону.

Включение второго звукового оповещения:

После выдержки времени, установленной на реле, контакт реле переключается и включает второй тихий и прерывистый звуковой сигнал, сигнализируя тем самым, что электропечь находится в работе.

Звуковой сигнал продолжает работать до тех пор, пока не завершится весь рабочий цикл в камере для покраски порошковой краски.

Вот, как-то так можно применить это реле для сигнализации. Ладно, идем далее…

Технические характеристики

Номинальное напряжение	230В АС 50…60Гц
Номинальное импульсное напряжение	АС400В
Потребляемая мощность	При AC ≤1,5ВА
Диапазон задержек времени	Стартовый — от 1 сек до 10 мин
Переходной – от 20 мс до 300 мс
Точность установки	≤5%
Точность повторения	≤0,2%
Прерывание подачи питания	Не менее 200 мс
Коммутационная износостойкость	100000
Механическая износостойкость	1000000
Условный тепловой ток	5А
Категория применения	АС-15
Контакт	17 — 18 для подключения режима «звезды», 17 — 28 для подключения режима «треугольник»
Номинальный ток нагрузки	2х1,5А при 230В
Помехоустойчивость	3, в соответствии с МЭК 61000-4
Высота над уровнем моря	Не более 2000 м
Степень защиты	IP20
Степень загрязнения	3
Рабочая температура	От -5 до +40С
Температура хранения	От -25 до +75С
Подключение	Винтовые клеммы, макс. сечение провода 2,5кв.мм
Момент затяжки	0,5Н*м
Монтаж	На 35мм DIN-рейку

Устанавливается реле времени RT-SD также как и простой модульный автоматический выключатель на DIN-рейку.

Типовые схемы подключения реле времени RT-SD

Ну а теперь, давайте рассмотрим схемы подключения этого устройства для запуска электродвигателя в режиме «Звезда-треугольник».

В электрической схеме, реле времени RT-SD я обозначил как «KT1″ и связь между катушкой реле и ее исполнительным контактом я выделил « зеленой пунктирной линией » катушка КТ1 ——- исполнительный контакт КТ1 (28-17-18).

Пожалуйста, не пустайте реле временини RT-SD с обычным реле времени, т.к. у реле RT-SD — однин контакт!
