Подсветка для шкафа купе

ПРИМЕР ПОДСВЕТКИ ДЛЯ ШКАФА КУПЕ

Для примера подсветки шкафа купе, мы взяли светильник Steinelсо встроенным датчиком движения. Кстати, удобнее всего использовать светильник в котором применяется датчик движения , так как он включит освещение при обнаружении открывания двери, а не присутствия человека. Мы выбирали светильник для монтажа, не в последнюю очередь, именно по этой характеристике.

Схема подключения подсветки для шкафа купе, может быть разная. Например, может быть выполнена подводка кабеля, который всегда находится под напряжением, в данном случае встроенный в светильник датчик движения выступает в роли выключателя и в дополнительном органе управления нет особой необходимости. Но все же, я бы рекомендовал при проектировании подсветки шкафа купе, закладывать схему с выключателем, этом вариант дает в дальнейшем больше возможностей для реализации освещения, разного типа.

В нашем примере изначально, во время электромонтажа, дизайнером в проекте не была определена будущая конфигурация шкафа-купе, поэтому питающий кабель был выведен не там, где в данный момент планируется установить светильник. Это одна из дополнительных сложностей данного монтажа. Но я не зря в качестве примера установки подсветки в шкафу купе, выбрал именно его, ведь в похожей ситуации оказываются владельцы уже установленных шкафов, которые о необходимости подсветки задумались уже после монтажа. Информация о том, как можно аккуратно и в то же время правильно выполнить электропроводку до подсветки шкафов будет им особенно интересна.

Можно было, конечно, довести кабель до светильника открытым способом по потолку, но взвесив многие факторы, ключевыми из которых являются условия эксплуатации шкафа купе было принято решение спрятать его в кабель-канал. Ведь это шкаф купе в прихожей, который предназначен для хранения верхней одежды, а также различных других бытовых предметов (зонты, лыжи и т.п.), которыми можно нечаянно повредить незащищенные провода.

Итак, в первую очередь к месту будущей установки подсветки шкафа подводится электропроводка в кабель-канале. Для этого необходимо отмерить и отрезать кабель-канал необходимой длины. Далее закрепить его основание на потолке, как показано на изображении ниже.



После чего поместить туда питающий кабель и закрыть крышку кабель-канала.

Дальнейшее подключение ничем не отличается от монтажа любого другого накладного светильника. Устанавливается и крепится на потолке основание, при этом питающий кабель прокладывается внутрь через специальное вводное отверстие.

Выполняется подключение подсветки шкафа к питанию. В клемму L – белый фазный провод, в клемму N- Сине-белый провод рабочего нуля. Все работы выполнять только при отключенном питании, лучше всего если выключены соответствующие автоматические выключатели в учетно-распределительном щите квартиры!

Далее в светильник устанавливаются лампы, включается подача электрического тока и проверяется его работа.

Убедившись в правильности подключения, осталось установить светорассеивающий плафон светильника и на этом установка завершена.

В последнюю очередь регулируются и выставляются все необходимые параметры светильника. Подробнее о стандартных возможностях настройки светильников со встроенными датчиками движения, вы можете узнать из нашей статьи «Подключение светильника с датчиком движения».



Как видите, сделать подсветку для шкафа купе совсем несложно. При этом, в предложенном нами варианте, с использованием в подсветке шкафа светильника с датчиком движения, вы имеете практически безграничные возможности по реализации. Ведь теперь достаточно лишь подобрать, из всего объема представленных на рыке моделей, подходящие светильники именно для вашего шкафа купе, что вполне по силам каждому.

Способы размещения

В зависимости от способа управления светильник мебельный может быть контактным и бесконтактным. Контактное подключение используется, когда имеется возможность установить рядом со светильником выключатель. Осветительные приборы включаются в общую электрическую сети вместе с выключателем.

Бесконтактный тип обеспечивает свечение только при использовании предмета мебели. Например, на точечный элемент устанавливается датчик движения, который срабатывает при выдвижении ящика комода либо открывании створки шкафа.

Мебельные осветительные приборы могут работать от аккумулятора с проводным либо беспроводным типом подключения. Элементы на аккумуляторах легко монтируются, но требуют регулярной подзарядки.

Максимально удобным вариантом является дистанционное управление, что позволяет включить подсветку даже из другого конца комнаты. При установке подсветки можно предусмотреть возможность регулировать интенсивность света. Приглушенный свет создает атмосферу расслабленности и покоя, яркие цветные лампочки повышают настроение.

Осветительные приборы могут размещаться разными способами:

• точечный — светильники дают не рассеянный, а сплошной световой поток. Он направляется в определенную рабочую зону. Например, круглыми или конусовидными изделиями освещают столешницу кухни в зоне приготовления пищи;
• акцентирующее — предназначено для расставления световых акцентов. Врезными светильниками можно выделить открытую ниши или полку, на которой будут стоять рамки с фотографиями, красивые вазы, флористические композиции;
• декоративное — в таком освещение применяют цветные лампы, которые расставляют акценты в помещениях, оформленных монохромно. При включении подсветки комната приобретет праздничный вид.

Миниатюрные приборы могут устанавливаться в предметах интерьера любого размера, тогда как большие используются для подсветки крупногабаритной мебели.

В комнатах различного функционального назначения можно применять осветительные приборы по-разному:

• внутри просторного холла система подсветки создаст необходимую видимость, максимальный комфорт. Точечно выделяют ключницу, вешалку для мелких аксессуаров;
• кухня предварительно зонируется на область приготовления пищи и отдыха. Там, где еда готовится, используют яркое точечное освещение, обеденную зону украшают декоративно;
• гарнитуры для ванной оборудуются светильниками в верхних ярусах, там, где находятся зеркала и полки;
• внутри детской подсвечивают рабочую область и зону чтения. Осветительные элементы монтируются в книжных полках, крышах шкафов;
• спальные гарнитуры могут оборудоваться яркой верхней подсветкой, используемой в качестве основного освещения. Или применяются декоративные мебельные врезные светильники с цветными лампами в нижних частях кровати и тумб, которые придают романтичности интерьеру.

Светильник клипса для стеклянных полок шкафа купе

Есть несколько разновидностей светильников клипса, приведём пару примеров.
Светильник клипса из прозрачного пластика длиной 63 мм с тремя светодиодами, стоимость 114 руб./шт. и светильник из металла с двумя светодиодами в виде держателя стекла и стоимостью 614 руб./шт.

Рис. 1. Светильник клипса из прозрачного пластика

Рис. 2. Светильник клипса из металла

Для подключения светильника требуется трансформатор на 12 W для 6-ти светильников с сетевым кабелем и вилкой, цена 1100 руб.

Рис. 3. Трансформатор для светильников клипс

Комплект из двух металлических светодиодных клипс и трансформатором 6W от GTV стоит 560 руб.

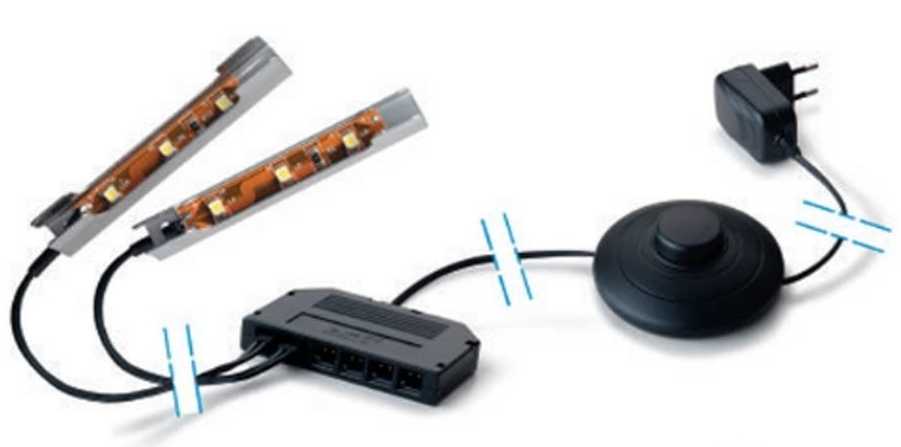

Рис. 4. Комплект из двух металлических светодиодных клипс и трансформатора

Стоимость светильников клипс для подсветки полок шкафа купе Таким образом, если использовать 4 пары светильников клипс для подсветки 4-ех стеклянных полок, стоимость подсветки полок составит 2240 руб.

Но, если вы обратили внимание на картинку, к одному трансформатору можно подключить до шести штук клипс светильников и в результате, как в нашем случае, понадобится не более двух трансформаторов для восьми светильников клипс. В результате, можно понизить цену этой части подсветки примерно до 1 000 руб

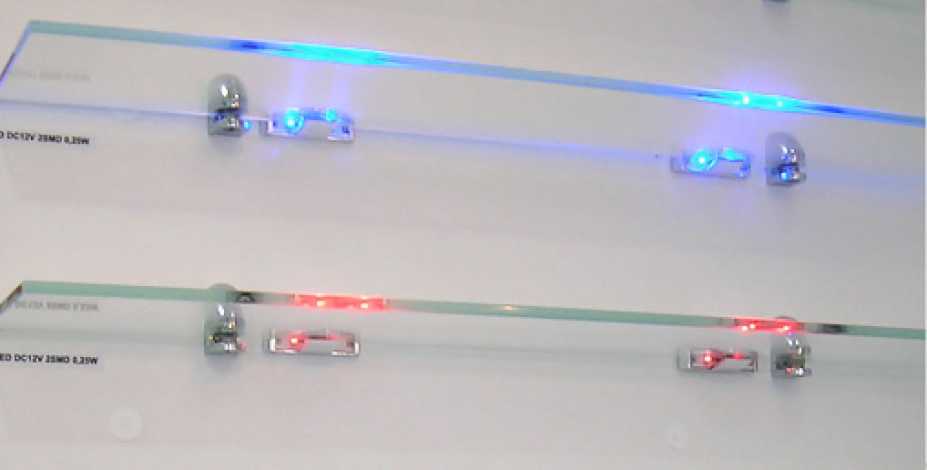

Рис. 5. Подсветка клипсами стеклянных полок шкафа купе

Выбираем подсветку для полок

Полки с подсветкой из светодиодов оснащаются приборами разных вариантов – одноцветными, многоцветными, мульти-белыми, управляемыми с помощью радиопередатчика или контрольной системы. При выборе варианта с контроллером, можно будет настроить тип освещения мерцающим или изменяющим яркость лампочек.

Светодиод – это полупроводниковый прибор, преобразующий электрический ток в световое излучение.

От величины светодиодов на ленте зависит яркость. Купить светодиодную полосу можно любого размера, так как в торговых точках они продаются бобинами, длиной 5 метров и шириной 8-40 миллиметров. Вся полоса состоит из множества модулей с определенным количеством светодиодных ламп, а также резисторов.

Светодиод состоит из полупроводникового кристалла на подложке и корпуса с контактными выводами и оптической системы.

Между модулями имеются свободные промежутки, в которых производится отрезание участка нужного размера. Отдельные части ленты можно собирать в единую цепь, используя фиксирующие материалы.

Здесь указываются сведения о важных характеристиках товара:

• напряжении;
• цвете/цветах лампочек;
• размере;
• типе монтажа;
• количестве ламп;
• классе защиты.

Комплект светодиодной ленты для подсветки дна шкафа купе.

Кроме диодного освещения, широко применяется вариант с установкой галогенных ламп на полках в шкафах и на стеллажах. Стеклянные же шкафчики оригинально смотрятся со светодиодным подсвечиванием.

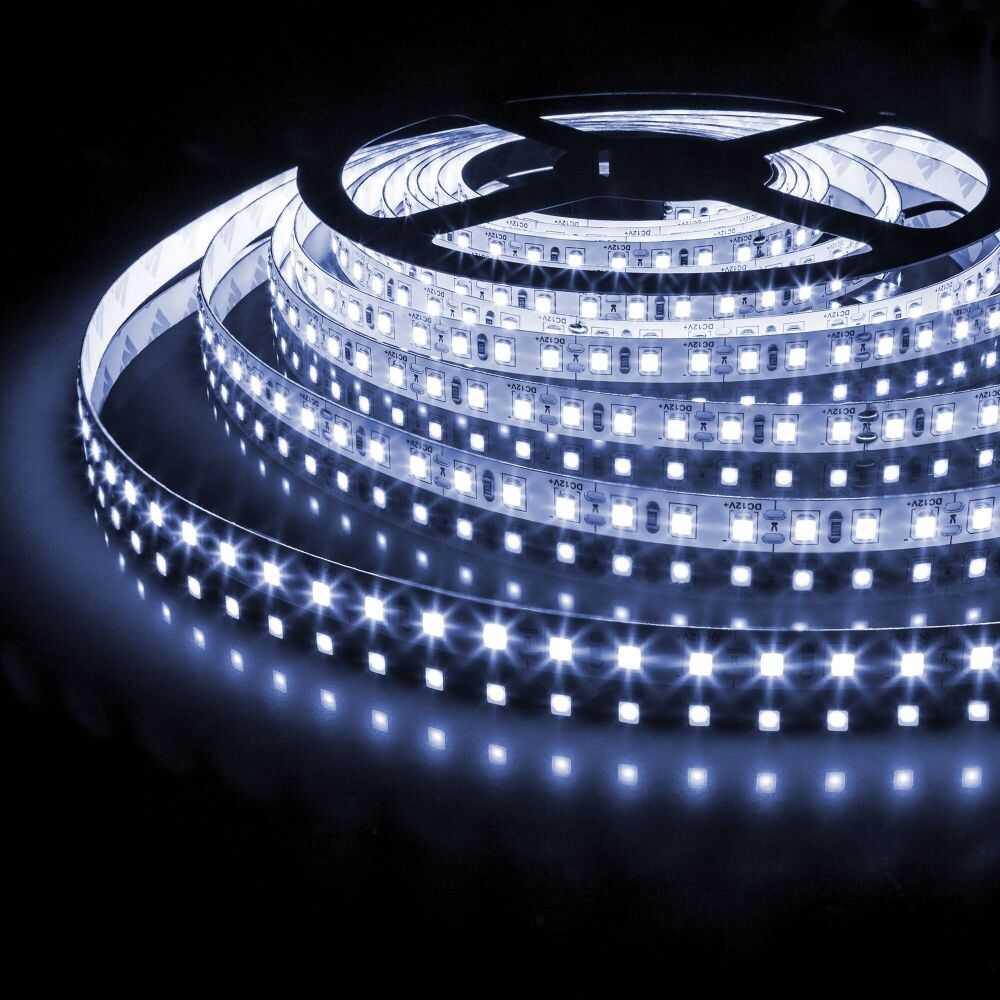

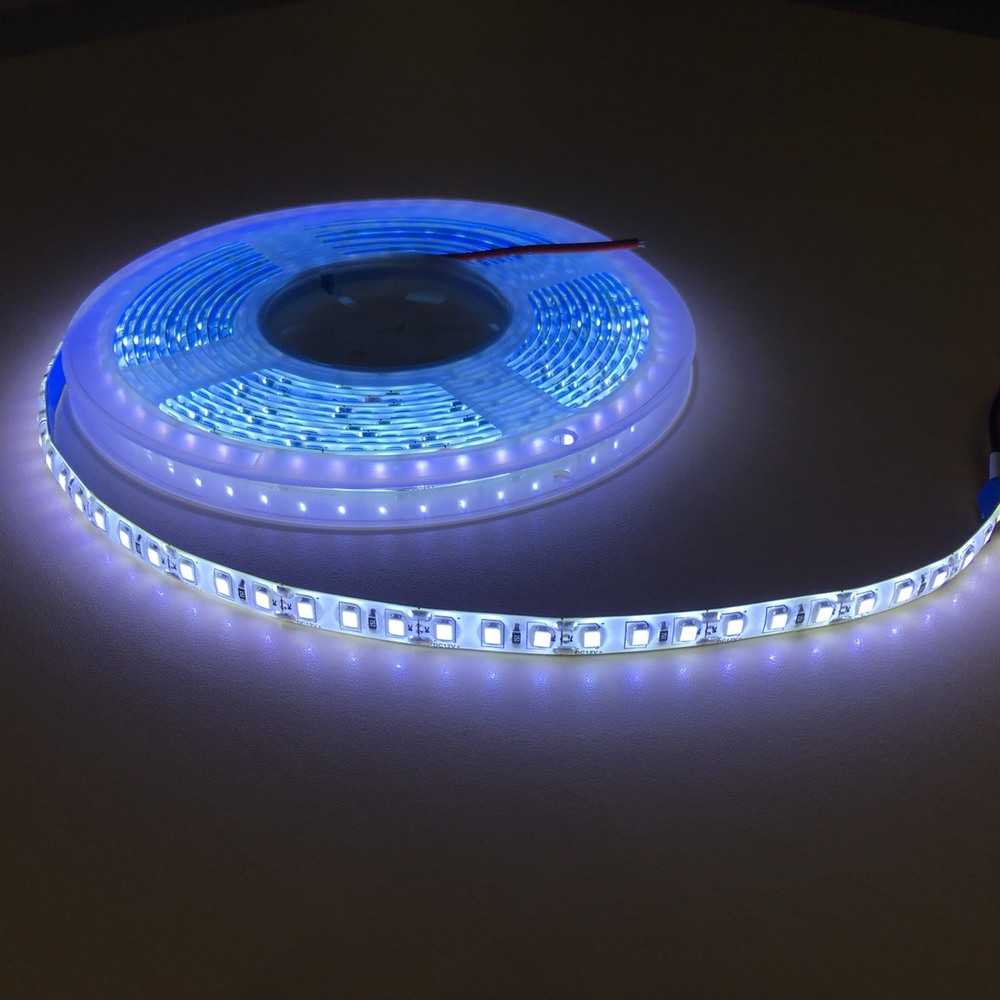

Светодиодная лента

Светодиоды устанавливаются не только на стеклянные полки – они прекрасно справляются с подсветкой в шкафах и на полочках любого типа. Например, в кухонных гарнитурах, гардеробах, шифоньерах, стенках, стеллажах.

Светодиодная лента украсит мебель.

У данного варианта освещения есть ряд преимуществ:

• сложно повредить ударом или вибрацией;
• размеры компактные;
• долговечность;
• экономичное потребление электричества;
• разные варианты цветовых решений;
• яркость светового потока;
• освещение в полном объеме с момента включения (без предварительного нагрева);
• доступные цены для любого бюджета;
• экологически безвредны;
• безопасны в использовании;
• стойки к изменениям температур.

Другие

Галогеновое освещение широко используется для установки в корпусной мебели любого типа. В продаже можно найти уже готовые комплекты, в которые входят несколько ламп. Такой комплект можно установить самостоятельно в любой шкаф для подсветки полок.

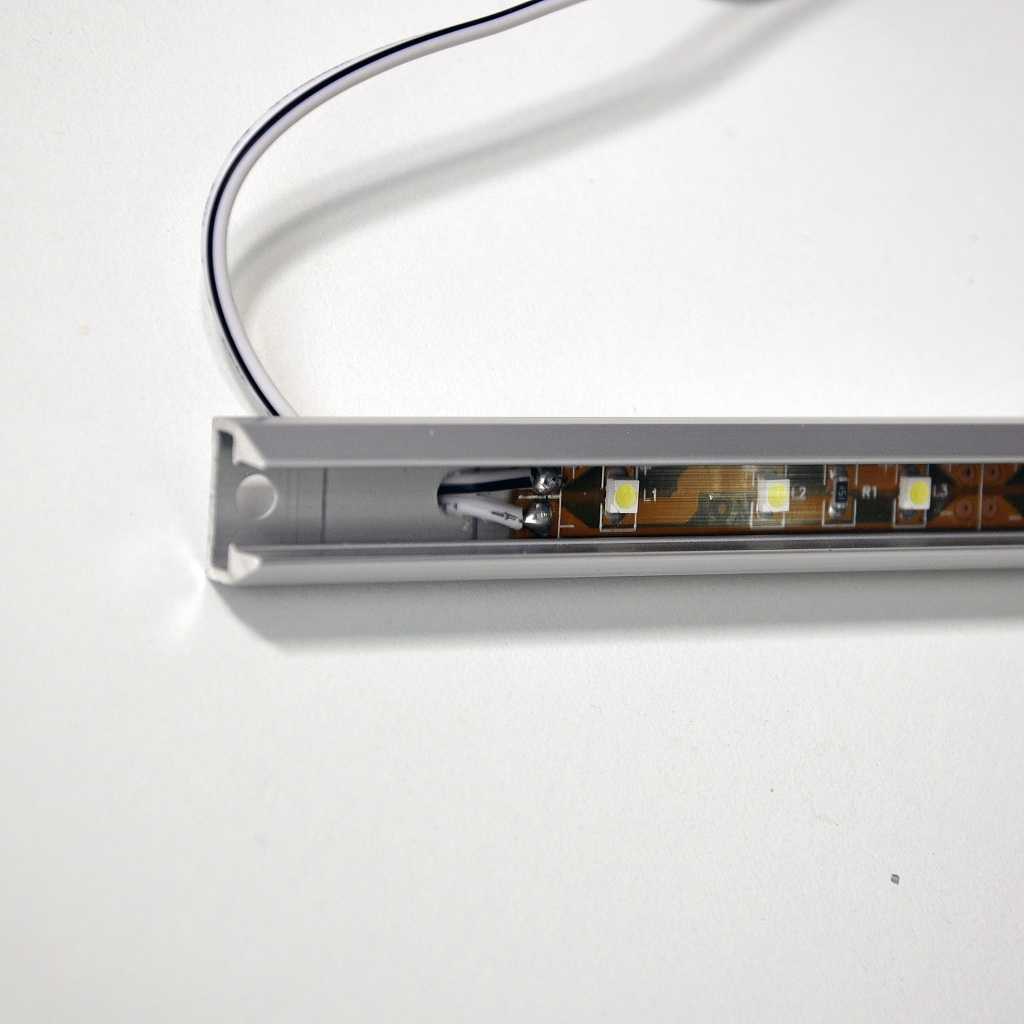

Светильники штанги бывают как люминесцентными, так и светодиодными.

Стандартный комплект состоит из следующих частей – трансформатора, светильников, электрической проводки, выключателя и соединителей. Лампы выглядят в виде небольших колб, сделаны из кварца. Размеры таких светильников меньше, чем габариты ламп дневного освещения.

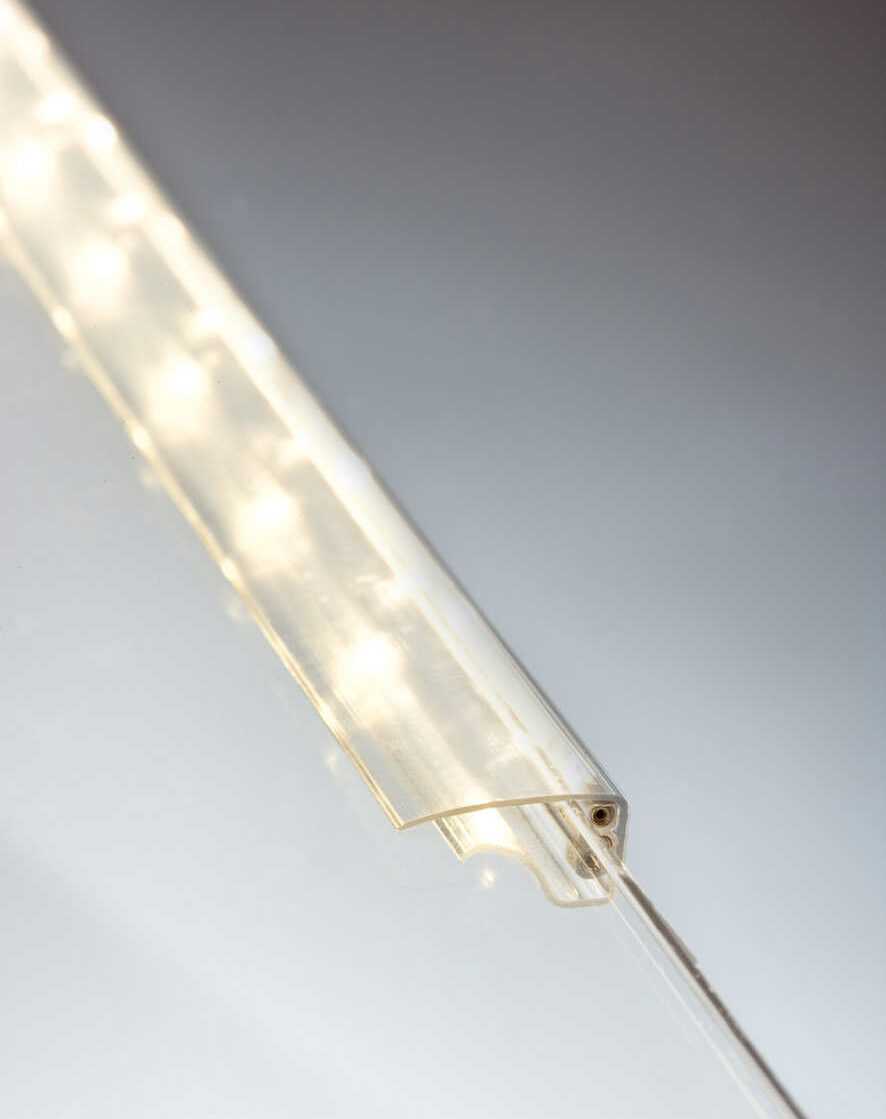

Довольно часто стеклянные полки шкафов выполняются с интегрированной подсветкой.

К основным достоинствам данного вида подсветки относятся:

• длительный срок эксплуатации;
• свет распространяется мягкий, ровный;
• энергосберегающие свойства;
• не деформирует тканевые покрытия в помещении за счет мягкого, рассеянного света.

Есть также и недостатки у данного вида электроприборов:

• значительный нагрев поверхности. Устраняется с помощью специального отражателя;
• допустимо использование ламп только с фильтрами УФ-излучения из-за опасности негативного воздействия.

Монтируют светильник к верхней горизонтали шкафа купе.

Кроме вышеперечисленных видов освещения, мебель нередко оснащается светильниками накладного типа. Они бывают точечные, линейные, врезные. Преимущество их состоит в возможности направлять свет в определенном направлении и регулировать его яркость.

С каждым днем появляется все больше желающих креативно украсить свое жилищное пространство.

Подготовка

Прежде чем самостоятельно изготавливать подсветку дверей шкафа, нижней или любой иной части рассматриваемого предмета мебели, необходимо:

• подобрать и приобрести светодиодную ленту;
• подобрать и купить блок питания, контроллер, провода;
• подготовить инструменты, которые потребуются в ходе выполнения работы.

Подбор светодиодной ленты

Выбор должен основываться на предварительном определении следующих параметров:

1. вида ленты. Производителями выпускаются:

LED ленты с однотонным свечением (маркировка SMD), которые могут быть белого, синего, красного или зеленого цветов (реже можно найти разных оттенков, например, розового фиолетового и так далее). Основными преимуществами однотонных вариантов являются относительно низкая стоимость и возможность достижения не только декоративного, но и функционального эффекта;

Диоды одного цвета

многоцветные ленты (маркировка RGB), которые комплектуются диодами трех основных цветов: красного, синего и зеленого. При обрамлении полок многоцветной лентой можно достичь эффектов бегущие огни, мерцание, попеременное включение и так далее по аналогии с елочными гирляндами;

Лента с диодами разных цветов

LED ленты с огнями разных цветов могут быть использованы исключительно в качестве декоративной отделки.

1. яркость ленты. На уровень яркости влияют такие факторы, как:

размеры установленных диодов. Наиболее часто встречаются ленты с размерами 3,5х2,8 мм, позволяющие достичь яркости до 5 люменов, 5,0х5,0 мм (до 15 люменов) и 5,6х3,0 мм (до 18 люменов);

Популярные размеры диодов

количество светодиодов на 1 м ленты;

Разновидности в зависимости от количества и расположения диодов

1. класс защиты светового оборудования от влаги:

• для установки подсветки в зеркальный шкаф или шкаф для одежды типа купе, расположенный в комнате (гостиной, спальне и так далее), подойдет лента типа IP20, не имеющая никакой защиты от влаги;
• чтобы оборудовать подсветкой нижнюю или боковую часть встраиваемого шкафа кухонной мебели или в ванной комнате, потребуется LED лента типа IP43/44$, оснащенная защитной пленкой;
• для оснащения подсветкой уличной мебели используется светодиодная лента типа IP 54/55, обладающая достаточно высоким уровнем защиты;
• если планируется сделать подсветку в бассейне или бане, то рекомендуется применять ленту с максимальной защитой типа IP67/68.

Разновидности по уровню влагозащищенности

Все технические характеристики указаны в маркировке, нанесенной на поверхность изделия и упаковку.

Расшифровка маркировочных обозначений

Подбор дополнительного оборудования

Чтобы оборудовать светодиодной лентой шкаф, дополнительно потребуются:

блок питания, мощность которого определяется по формуле М (мощность) = Мл (мощность 1 м ленты)*Д (ее длину)*1,25 (коэффициент запаса);

Напряжение блока питания должно соответствовать аналогичному параметру ленты.

Устройство для питания электроэнергией

контроллер (устройство требуется исключительно для подключения многоцветных LED лент). При выборе контролера необходимо учитывать только принцип управления и количество режимов работы.

Устройство управления режимами работы

провода для соединения всех устройств.

Дополнительно в систему подсветки можно установить:

• датчик-выключатель, который может работать от пульта управления, при приближении или прикосновении, в определенное время и так далее:
• диммер, позволяющий плавно снижать уровень освещенности.

Подготовка инструментов

Чтобы смонтировать своими руками подсветку шкафа, потребуются:

• дрель;
• шуруповерт;
• ножницы;
• паяльник или специальные клипсы для соединения проводов.

Стыковочные соединители

Приступаем к работе

Схема подключения галогенных светильников:

Присоединим провод к выключателю. Для этого необходимо вскрыть его корпус. Делаем это, аккуратно поддевая его по периметру отверткой.

Бокорезами снимаем наружный слой изоляции с кабеля, зачищаем жилы провода и скручиваем их.

Лудим жилы провода и наносим на них припой.

Изначально выключатель поставлялся с участком провода и вилкой под розетку. Поскольку родной провод был не подходящей длины, было принято решение его удалить, а новый провод припаять к существующим клеммам. Это позволило избежать дополнительных соединений.

Зачищаем клеммы выключателя. Лудим их и припаиваем жилы провода

Важно, чтобы канифоль не попала на контакт выключателя. Если это произошло, ее можно удалить, протерев контакт спиртом

Аккуратно укладываем провода внутри корпуса выключателя и собираем его.

Теперь важно определиться с местом, где будет установлен выключатель. Поскольку большой эстетической ценности он не представляет, логичным будет установить его в незаметном месте

В нашем случае был выбран зазор между правой стенкой шкафа и стеной. Размещаем выключатель на стене шкафа на двухсторонний скотч.

Для того чтобы скрыть провод за стенкой шкафа, закрепим его на самоклеящиеся скобы. Для этого снимаем защитный слой с клейкой поверхности скобы и наклеиваем ее на стенку шкафа. После этого закрепляем провод. Скобы устанавливаем с промежутком в 0,5 метра.

Устанавливаем галогенные светильники в отверстия в верхней крышке шкафа.

Поскольку зазор между потолком и верхней крышкой шкафа довольно небольшой, проводить работы там крайне неудобно. Поэтому будем собирать детали в удобном для нас месте. А потом все в сборе перенесем на шкаф.

Отмеряем отрезок провода от светильника до светильника и отрезаем его. Всего должно быть два провода: от левого к центральному (провод № 1) и от центрального к правому (провод № 2).

Зачищаем концы провода № 1 и закрепляем на них клеммник. Это будет точка для присоединения крайнего левого светильника.

Скручиваем два провода (№ 1 и № 2) между собой и соединяем их клеммником. Это будет клеммник для присоединения центрального светильника.

Концы провода № 2 соединяем с 12-вольтовыми выходами электронного трансформатора с помощью клеммника. Какой провод куда — не имеет значения. Это будет клеммник для присоединения правого светильника.

В результате получаем провод с параллельно присоединенными между собой клеммами.

Закрепляем клеммник на проводе 220 В, заранее заложенном в стене для подключения подсветки шкафа. Для этого обязательно снимаем питание с провода!

Подаем питание на провод. Индикаторной отверткой определяем фазу на вводном проводе. Отключив электропитание, производим окончательные подключения. Фаза пойдет через выключатель к электронному трансформатору к проводу с обозначением L. Нейтральный провод от трансформатора (N) присоединяем через клеммник к нейтральному проводу существующего провода 220 В. Монтаж проводим согласно указанной ранее схемы. Соединив все провода, закрепляем их на крышке шкафа с помощью скоб. Блок питания можно закрепить на двухсторонний скотч.

Клеммы располагаем так, чтобы к ним можно было подключить провода от галогенных светильников.

Подключаем к клеммам светильники. Какой провод в какую клемму — не имеет значения.

Проверяем выполненные работы. Подаем питание. Включаем светильники с помощью выключателя.

Монтаж светодиодной ленты в шкаф: подробная инструкция

Чтобы вы четко усвоили всю информацию, мы решили сделать для вас, целую пошаговую инструкцию с фото, в конце статьи вы найдете видео.

1. В первую очередь вы должны измерять необходимую длину ленту, делать разрезы стоит только в месте, как показано на фото. Если в процессе монтажа нужно будет соединить ленту, читайте нашу статью о том, как нарастить светодиодную ленту.
2. Подготавливаем место для установки, на него крепим обычный пластиковый уголок, он должен спрятать ленту от глаз. Можно использовать даже небольшой плинтус, его клеем с помощью жидких гвоздей.
3. Делаем отверстия, здесь два этапа. В первую очередь делаем отверстие в средину шкафа, со стороны, где вам это будет удобно. Рекомендуем использовать обычную дрель со специальной насадкой, так вы не повредите шкаф.
4. Отрезаем уголки от каждой полочки, можно использовать рашпиль. Это необходимо для того, чтобы протянуть провод по всей поверхности шкафа.
5. Прокладываем проводу, для этого используйте кабель каналы, их найти несложно, крепить лучше всего на жидкие гвозди.
6. Клеем ленту.

Вот у нас и получилось сделать подсветку в шкафу, сложного в этом ничего нет. Главное правильно подключать ленту и соблюдать полярность. Таким способом можно сделать еще массу интересных подсветок в доме, только посмотрите на фото.

Выбор места монтажа подсветки шкафа

В зависимости от места установки приборов освещения будет отличаться и получаемый результат

Но и тип гардеробной или кухонной мебели при этом также важно учитывать. По месту монтажа подсветку шкафа можно разделить на внешнее и внутреннее освещение, в зависимости от места установки приборов

Внешняя реализуется с помощью софитов, встраиваемых в конструктивные элементы шкафа (козырек над дверью, открытые деревянные, стеклянные полочки и прочие).

Внешняя подсветка софитами

С тем же успехом можно устанавливать и светодиодные ленты на внешней поверхности шкафа, под ним, над верхней крышкой. Но их следует хорошо прятать, так как открытое расположение LED подсветки шкафа-купе может испортить эстетику мебели или полностью затмить ее дизайн.

Внешняя подсветка светодиодной лентой

Еще одним вариантом внешней подсветки для шкафа является выделение контуров рисунка на стеклянных дверях.

Внутреннюю подсветку удобнее выполнять посредством светодиодной ленты или софитов.

Место их установки можно подобрать исходя из следующих принципов:

Под верхом по центру шкафа – применяется для тремпельных отделов, над вешалками и в других конструкциях с объемным пространством.

На передней кромке полок – подойдут для многоуровневых отделов ДСП шкафа, где свет от источника будет распределяться на содержимое полок, встроенного шкафа, расположенного вровень со стенкой.

На задней верхней кромке полок – отличное решение для небольших по глубине кухонных шкафчиков, так как это решение визуально увеличит объем пространства в них.

На боковых стенках шкафа – подсветка одинаково хорошо подойдет и для подсветки полок, и для платяного отдела. Визуально увеличивает высоту конструкции.

В каждом конкретном случае место установки подбирается индивидуально, при этом важно обеспечить свободное открывание дверок. Если вы собрались освещать шкаф купе, то его створки не должны ударять по светильникам, проводам или выключателю

После того, как вы определились с местом расположения подсветки, вам необходимо подготовить все инструменты и материалы для проведения работ.
