Автомобильные инверторы

КАК РАССЧИТАТЬ ВРЕМЯ РАБОТЫ ИНВЕРТОРА

Исходные данные.

Ёмкость авто аккумулятора 60 А*ч (новый аккумулятор полностью заряжен). Нужно подключить ноутбук 80 Вт. КПД инвертора – 85% (КПД указывается в паспорте завода-изготовителя).

Решение.

• Номинальный ток ноутбука (со стороны низкого напряжения инвертора с учётом КПД):

  Iном = 80 Вт/12 В/0,85 = 7,8 А;

• Время работы аккумулятора:

  Траб = 60 А*ч/7,8 А = 7,7 часа.

Как правило, фактическое время работы аккумулятора всегда меньше расчётного. Это обуславливается рядом причин: состояние аккумулятора, номинальная мощность электроприбора превышает паспортные значения и так далее.

Также следует учесть, что расчёт произведён при условии полной разрядки авто аккумулятора, что в дорожной или полевой обстановке крайне нежелательно.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Провод для изготовления удлинителя

Схема дросселя сварочного инвертора.

Для удлинения провода, особенно на выходе аппарата, не рекомендуется делать промежуточных стыков. Кабель должен быть цельным по всей длине. Общее его сечение должно быть в пределах 35 или более кв. мм. Профессиональные сварщики обычно пользуются проводом марки КГ. Он состоит из большого количества тонких медных проволочек диаметром примерно 0,2 мм, сплетенных друг с другом. Общий его диаметр должен быть не менее 7 мм без оболочки. Такой кабель с успехом применяется в сетях переменного тока напряжением до 600 В и постоянного тока до 1000 В. Максимальная нагрузка, которую способен выдержать провод, зависит от его сечения.

Марка провода и максимальная нагрузка:

• КГ 1х16 189 А;
• КГ 1х25 240 А;
• КГ 1х35 289 А;
• КГ 1х50 362 А;
• КГ 1х70 437 А;
• КГ 1х95 522 А.

Схема подключения инвертора к аккумулятору.

Вместо провода КГ можно использовать кабель марки КОГ1.

Все соединения с помощью удлинителя делаются с выполнением правил:

1. Для соединения нужно использовать припаянные или спрессованные наконечники.
2. Нельзя подтягивать к себе инвертор, используя для этого провода.
3. Провод нужно выбирать в соответствии с номинальной мощностью.
4. В домашних условиях рекомендуется использовать удлинитель длиной до 20 м.
5. Провод удлинителя запрещено наматывать на катушку в целях предотвращения его перегрева и выхода из строя вследствие индуктивности. Нагрев провода не должен превышать 70° С.

Провод марки КГ выпускается в разных вариантах. Для работы в условиях с сильными морозами предназначен провод КГ-ХЛ, способный работать при морозе в -60°С. В тропическом климате хорошо работает кабель КГ-Т. Его оболочка устойчива к плесени, выдерживает температуру наружного воздуха +85°С. Для мест с повышенной пожароопасностью предназначен кабель КГН, оболочка которого не горит.

Подключение батареи

Схема подключения солнечных батарей (Нажмите для увеличения) Структура солнечной батареи достаточно сложная, а потому при сборке необходимо последовательно производить подключение всех компонентов, соответственно схеме:

1. Возьмите кабель из меди и подключите аккумулятор к контроллеру с помощью кабеля (в нем есть специальный значок батареи), плюсом к плюсу, и соответственно минусом к минусу.
2. Подключите фотоэлемент к контролеру таким же образом. Чтобы не перепутать, на контролере вы увидите знак солнечной батареи. Если вы хотите подключить не одну батарею, а несколько, то каждую последующую необходимо устанавливать параллельно предыдущей.
3. После этого приступайте к подключению инвертора к аккумулятору, по принципу – плюсом к плюсу, минусом к минусу.

Обратите внимание:
если последовательность подключения будет прервана, контроллер может сломаться. Как подключить солнечную панель, смотрите в следующем видео:

Как подключить солнечную панель, смотрите в следующем видео:

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

• Солнечная батарея
  – преобразует солнечный свет в электрическую энергию.
• Аккумулятор
  – химический источник тока, который накапливает сгенерированную электроэнергию.
• Контроллер заряда
  – следит за напряжением аккумуляторов.
• Инвертор
  , преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
• Предохранители
  , устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
• Комплект коннекторов стандарта МС4
  .

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Как работает автоинвертор

В большинстве автомобилей мощность напряжения равна 12 Вт, а автоинвертор преобразовывает этот показатель в 220v. Благодаря такому преобразованию водитель может подключать к питанию автомобиля любые бытовые приборы:

• Чайники.
• Микроволновки.
• Дрели.
• Насосы.

Это самый примерный перечень возможного подключения, который может быть значительно расширен. Автовладельцы используют автоинвертор для подключения различных инструментов на даче, особенно если там нет электричества.

Также популярным примером использования прибора является отдых на природе, автоинвертор гарантирует комфортный отдых, с ним можно взять с собой любую технику вплоть до электрошашлычницы.

В целом через него можно подключать любые приборы, рассчитанные на мощность напряжения в 220v. При подключении более мощных или нестабильно работающих устройств, следует проявлять бдительность, так как инвертор может сгореть. Чтобы автомобильный инвертор принес ожидаемый результат при эксплуатации, к его выбору следует подходить очень внимательно.

Какие еще показатели играют важную роль при выборе

Кроме показателей мощности напряжения у автоинверторов есть и другие характерные черты:

Наличие различных разъемов и входов, и USB – портов, это может быть немаловажно для современного водителя.
Функция оповещения о приближении полного разряда батареи, также может оказаться очень удобной.
Функция защиты автоинвертора 220в от таких неприятностей как:

• Перепады напряжения
• Перегрева
• Короткого замыкания
• Перемены полярности

При выборе автомобильного инвертора нужно обратить внимание на его внешние показатели, то есть на дизайн. Для многих автовладельцев этот показатель играет решающую роль, особенно это касается женщин

Не зависимо от его дизайна, он непременно должен иметь охлаждающий вентилятор, который контролирует всю работу устройства. Всегда следует обращать внимание на вес прибора и температурный режим эксплуатации.

Габариты самого устройства тоже немаловажны при выборе, так как автомобилисту придется выделить какое-то пространство в автомобиле для его хранения. И последним показателем должна стать понятная и подробная инструкция по эксплуатации прибора, из которой пользователь должен почерпнуть для себя все необходимые сведения.

https://youtube.com/watch?v=LQU3RMl9GRQ

РЕЖИМЫ РАБОТЫ ИНВЕРТОРА

Качественные автомобильные инверторы рассчитаны на 3 режима работы:

• Длительный режим

  В таком режиме работы энергопотребление подключаемого прибора соответствует номинальному значению мощности инвертора;

• Пусковой режим

  При включении электродвигателей, индуктивной или емкостной нагрузки при пуске возникают кратковременные токи, значения которых в несколько раз превышают их номиналы. Качественные модели инверторов способны кратковременно сгенерировать мощности в 2-3 раза превышающие их номиналы. Тем самым покрываются пусковые токи.

• Режим перегрузки

  Автомобильные инверторы также способны некоторое время генерировать мощности, превышающие их номиналы в 1,25-1,5 раза. Обычно это время ограничивается 30-тью минутами.

Лучше установить розетку от электрощита

Чем меньше будет соединений через винтовые или зажимные соединения в розетках и монтажных коробках в цепи электропроводки от электрощита и до сварочного аппарата, тем лучше. Самым надежным и правильным решением будет установить розетку напрямую от автоматического выключателя в электрощите. Установка розетки много сил и средств не займет, да и место для неё можно выделить хоть на уличной стороне дома, а вот от возможных неприятностей такая розетка может избавить. Установить розетку нужно мощную, к примеру, на 16А, а 6А и 10А розетки в данном случае лучше не использовать, все равно они выйдут со временем из строя. Если розетка планируется быть установлена на улице, то можно приобрести розетку с крышкой, меньше будет попадать на контакты розетки пыли и влаги, которые ухудшают контакт. Вообще, электромонтажные работы всегда нужно выполнять аккуратно и с учетом возможных проблемных случаев. Так, при установке розетки на деревянную стену нужно понимать, что при длительном ведении сварки розетка может нагреться достаточно сильно. Поэтому, чтобы избежать пожароопасных ситуаций, нужно между деревянной поверхностью стены и розеткой установить прокладку по размеру розетки из асбестовой пластины и жести. Такая прокладка не даст нагреться деревянной стене, даже если розетка в каком либо месте обуглится. На этом примере можно понять, как сберечь и дом, и электропроводку в доме. Такой электромонтаж 16А розетки позволяет без опаски включать инверторный сварочный аппарат с выходным током до 160А. Что при ведении сварочных работ в частном доме вполне достаточно и для сварки и для резки.

В электрощите эта розетка подключается к отдельному автомату на 16А фирмы АВВ, Легранд и т.д. Подключается она проводом, а точнее кабелем. А вот каким?

Подключить
розетку
нужно
кабелем
ВВГ

Для подключения розетки для сварочного аппарата нужно использовать кабель ВВГнг сечением 2.5 мм2. Вести его от электрощита можно любым удобным способом. Это может быть и гофра и кабель-канал и скрытым способом в штукатурке. Как показывает практика кабель ВВГнг, не поддерживающий горение пока лучший для ведения электромонтажных работ, особенно в таких случаях.

При
подключении
сварочного
аппарата
в
обычную
розетку
электропроводки
в
доме

Если нет возможности установить такую розетку и нужно обязательно включить сварочный аппарат в обычную розетку, то выбирайте розетки в доме самые мощные из тех, что есть. При использовании розеток для небольшого тока, например в 6А, возможен перегрев контактов, оплавление и обугливание розетки, короткое замыкание. Может пострадать и электропроводка в доме, в монтажных коробках могут оплавиться и обуглиться винтовые или зажимные соединения. Часть электропроводки в доме может выйти из строя.

Чтобы такого не произошло, выходной ток сварочного аппарата нужно устанавливать не более 80А и варить точечно или кратковременно, чтобы электропроводка успевала остывать. Резать металл лучше болгаркой, а не высоким током сварочного аппарата. Нужно часто контролировать состояние розетки, проводов, чтобы вовремя предотвратить неисправность электропроводки.

При отсутствии в частном доме розетки для сварочного аппарата мы можем установить такую розетку, выполняем электромонтажные работы грамотно и надежно.

ПОДКЛЮЧЕНИЕ ИНВЕРТОРА

Автомобильные инверторы производят мощностью от 50 Вт до 5 кВт. По этому показателю условно все модели можно разделить на две группы:

• до 300 Вт

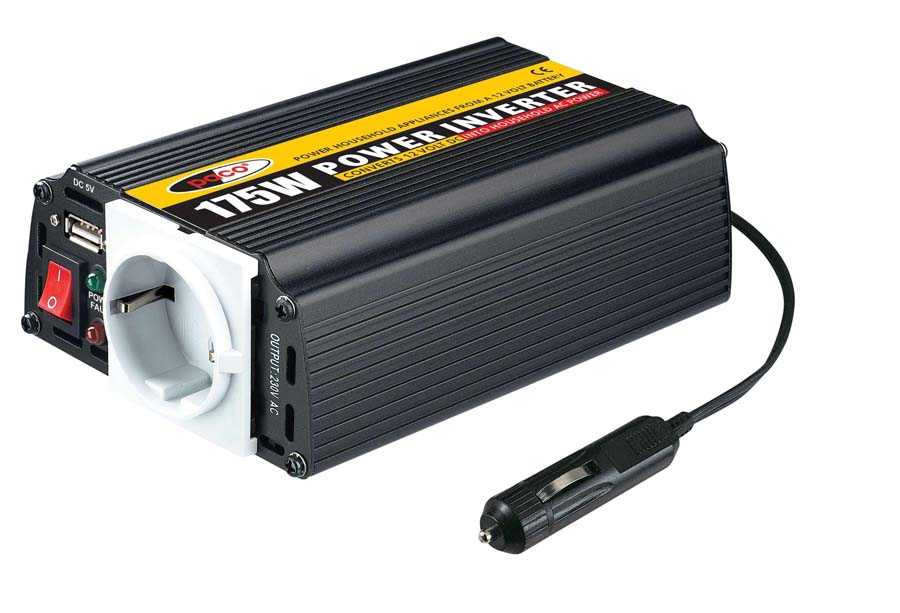

  Инверторы могут подключаться и к гнезду прикуривателя автомобиля, к клеммам аккумулятора;

• выше 300 Вт

  Инверторы подключаются только к клеммам автомобильного аккумулятора.

Следует обдуманно подключать приборы с энергопотреблением более 1 кВт к клеммам аккумулятора и только после предварительного расчёта. Если аккумулятор не рассчитан на такую мощность или на большие пусковые токи нагрузки, то он может мгновенно выйти из строя.

Также при значительной мощности нагрузки и недостаточной мощности аккумулятора может выйти из строя включённый автомобильный генератор. Его обмотки попросту оплавятся и сгорят.

Как выбрать подходящий автомобильный инвертор

Чтобы разобраться, как выбрать автомобильный инвертор надо понимать, что основной характеристикой этого устройства является мощность напряжения, которая может равняться следующим показателям:

• 150 Вт
• 300 Вт
• 220в

То есть это показатели конечной мощности, в которую автоинвертор преобразовывает имеющиеся у аккумулятора автомобиля запасы напряжения. Выяснить различия таких показателей можно только путем приведения примеров техники, которую возможно будет подключить в различных случаях. Ниже приведена таблица, где подробно указано при каких показателях мощности напряжения инвертора можно будет подключать тот или иной прибор:

Мощность	Возможные подключения
150 Вт	Планшет, ноутбук, сотовый телефон, простая электробритва, шуруповерт
300 Вт	Телевизор, портативное ДВД, паяльник, насос, стереоусилитель, электрорубанок, электролобзик
500 Вт	Автоинвертор, способный преобразовать  напряжение к показателю в 220v, 500 Вт дает возможность подключать Персональный компьютер, Портативный пылесос, Электродрель, Краскопульт, Перфоратор, Шлифовальную машину

Из этой таблицы становится понятно, что выбирать лучше сразу оптимальный вариант, который имеет максимальные возможности. Не зависимо от будущих потребностей в напряжении лучше всегда иметь некоторый запас мощности для непредвиденных ситуаций.

Также стоит отметить, что автоинвертор более высокой мощности, то есть в 300 Вт, требует профессионального подхода в обращении и редко востребован среди простых автовладельцев.

Как пользоваться автомобильным инвертором

Автоинвертор 220в должен работать с запасом мощности напряжения в 25-30% от предполагаемой нагрузки. Если пренебречь этой рекомендацией, то предохранители устройства будут постоянно выходить из строя. То есть, выбирая прибор для подключения к автомобильному инвертору, — его мощность необходимо умножить на 1,3, в результате получиться тот показатель напряжения, который будет забирать потребитель.

Если не оставлять такой резерв при работе с автоинвертором, то оно может быстро прийти в негодность, так как его работа будет осуществляться на повышенных мощностях.

Подключается автоинвертор по следующему принципу:

Мощность подключаемых приборов	Возможные подключения
К автоинвертору подключаются бытовые приборы малой мощности до 150 Вт (сотовые телефоны, электробритвы, планшеты)	Инвертор подключается прямо к прикуривателю автомобиля через специальный штекер
К автоинвертору подключаются приборы высокой мощности до 300 ВТ (микроволновые печи, дрели, перфораторы, телевизоры)	Инвертор подключается напрямую к аккумулятору автомобиля через специальные зажимы на проводах

Как видно из таблицы — автомобильные инверторы имеют неограниченные возможности и их применение может быть довольно разнообразным.
