У нас вы найдёте инструкции для всех видов автоматики came (италия)

Подбор по основным параметрам

Чтобы выбрать максимально подходящий электропривод для откатных ворот, следует очень тщательно проводить оценку необходимых технических параметров, которыми должен обладать электропривод. Только сопоставив условия, при которых будет работать система, можно пробрести действительно качественный продукт, который способен прослужить очень долго и радовать вас своими функциями, тем самым значительно облегчая вашу жизнь на загородном или дачном участке.

В основном, привод устанавливают у воротной створки, состоит он. из электродвигателя с шестерней, редуктора и активного блока управления

Итак, на что вам необходимо обязательно обратить своё внимание:

Погодные условия, возможные в вашем климатическом районе, и при каких условиях должен без проблем работать привод.
Мощность привода, которая является ключевым фактором.
Тип питания для электропривода, от стандартной сети двести двадцать или на двадцать четыре вольта.
Потребность в использовании блока питания.
И конечно, средняя стоимость и на какой ценовой сегмент даже не сетует обращать внимание.

Климатические условия

Начнём по порядку и первым делом рассмотрим погодные условия, которые может выдержать механизм. Если в вашем регионе могут свирепствовать лютые морозы, повышенная влажность и есть риск резкого перепада температуры, то следует выбирать такие электроприводы, которые легко справляются с такими условиями.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

В большинстве случаев они изготавливаются из пластиковых составляющих, которые отвечают за работоспособность. При сильном морозе, даже морозостойкая смазка может начать плохо работать, а для пластиковых шестерней она практически не требуется, так как трение там изначально очень мало.

Мощность привода

Очень важным критерием является номинальный показатель мощности. Его следует выбирать исходя из особенностей конструкции ваших откатных ворот.

Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.

Для больших и увесистых проёмов, потребуется достаточно мощный мотор, для маленьких, соответственно требуется небольшая мощность. Если выбрать маломощный мотор для увесистых ворот, есть риск что он быстро выйдет из строя.

Тип питания

Тип питая довольно важный критерий для мощного оборудования, для приводов низкой мощности этот показатель второстепенен. Требовательные конструкции нуждаются в стабильном и сильном питании от сети в двести двадцать вольт.

Если использовать электропривод той же мощности, но на двадцать четыре вольта, то дополнительно вспомогательное оборудование будет очень быстро изнашиваться из-за сильной нагрузки. Так получается, что мощные моторы выбирайте с потреблением стандартной сети, а маломощные с потреблением двадцать четыре вольта.

Приводы 24В используют для установки резервных аккумуляторов, что важно при перебоях с питанием. Но стоит она дороже и чувствительна к сопротивлению

Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта. Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы.

Ценовой вопрос

Средняя цена, в зависимости от большинства параметров и производителя находится на уровне 300-400 долларов. Системы стоимостью больше чем 500 долларов можно обходить стороной так как они подходят больше для промышленного и очень частого использования.

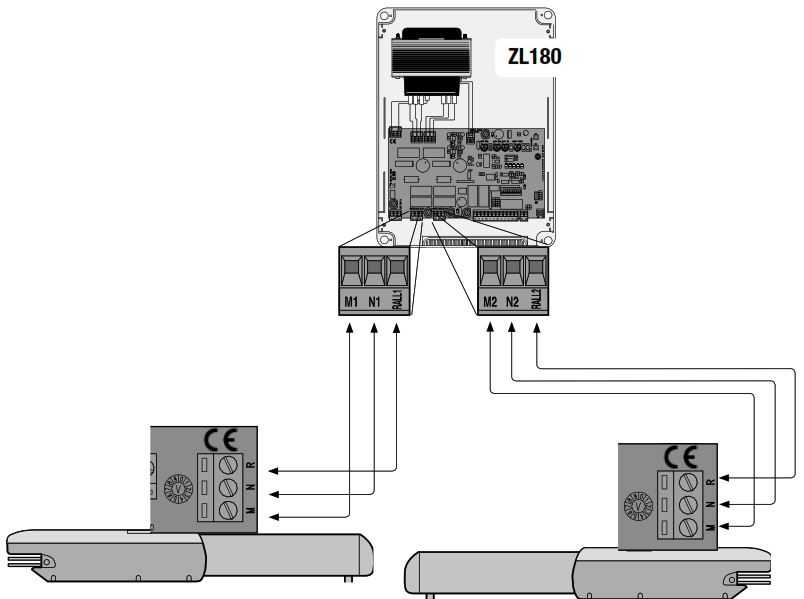

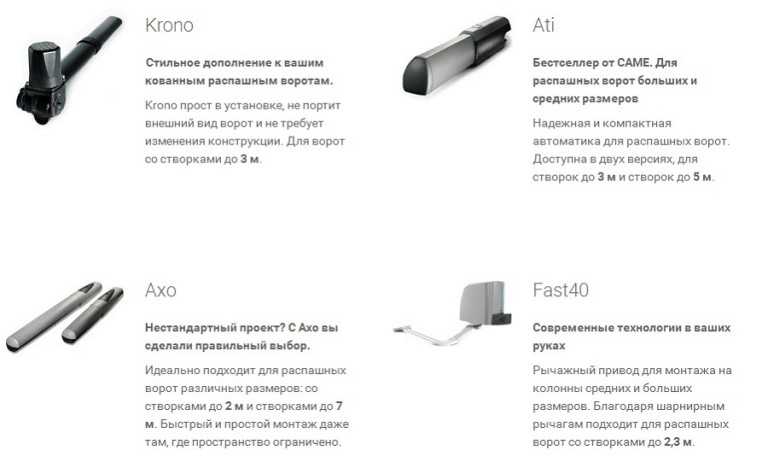

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

  • веса, ширины, парусности створок при действии ветра;
  • направления, в котором будет происходить открывание воротных частей;
  • выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

  • «2-1», если нет необходимости в нажатии клавиши «Стоп»;
  • «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Выдвижные ворота своими руками — схема установки конструкции

Если вы хотите поставить на своем или корпоративном участке заграждение со сдвигающейся в сторону створкой, то выдвижные ворота – это именно то, что вы ищете. Их популярность постоянно растет, и на это есть немало причин, среди которых:

  • Надежность. У таких ворот непростая, но в то же время и самая заслуживающая доверия конструкция из всех предлагаемых сегодня в магазинах. Она полностью защищает вашу собственность от проникновения посторонних, хорошо противостоит ветру, дождю, снегу и другим атмосферным явлениям.
  • Долговечность. Все элементы выдвижных ворот, которые можно найти на piter-vorota.ru, сделаны из качественных материалов, проверенных производителями, поэтому можно не сомневаться в том, что они прослужат полный срок своей эксплуатации и даже дольше.
  • Возможность автоматизации. Если вы хотите сделать свою жизнь удобнее и открывать проезд на участок при помощи пульта, вы можете приобрести выдвижные ворота с системой автоматического управления, которая устанавливается одновременно со всей конструкцией.

Внешний вид. Зашивку этого вида заграждений обычно делают из металлического профлиста, который доступен в разных расцветках, в том числе имитирующих дерево.
Возможность монтажа своими руками. Установить выдвижные ворота довольно непросто, но при наличии хорошего готового комплекта деталей и подробного плана действий, с этой задачей можно справиться.

Процесс установки

Любой монтаж начинается с предварительного этапа подготовки: замеров, составления чертежей и покупки необходимых деталей и оборудования. Выдвижные ворота не исключение: вам надо будет рассчитать площадь, которую вы хотите закрыть, а также предусмотреть место сбоку от проема, в которое будет отъезжать створка при открывании. Примеры чертежей можно найти в Интернете, но стоит помнить, что у каждого участка свои условия, и нужно будет переделывать готовые варианты под ваш конкретный случай.

Собирать детали по отдельности нерационально: есть риск того, что они просто не будут сочетаться, и ворота не станут работать. Лучший выход – это покупка готового комплекта от одного производителя, который содержит все нужные элементы.

Сам монтаж начинается с подготовки фундамента: выкапывается прямоугольная яма, в которую помещается подушка из гравия и закладная с приваренной к ней в вертикальном положении арматура. Закладную заливают бетоном и оставляют застывать, в это время сваривая раму ворот: прямоугольник с одним скошенным углом. После того, как бетон застыл, на фундамент можно установить каретку с роликами, на которые потом накатывается рама полотна. Также вдоль проема кладут рельсу, по которой передвигается створка. Раму выдвижных ворот накатывают на ролики, регулируют и закрепляют сваркой. После этого можно зашить полотно металлопрофилем.

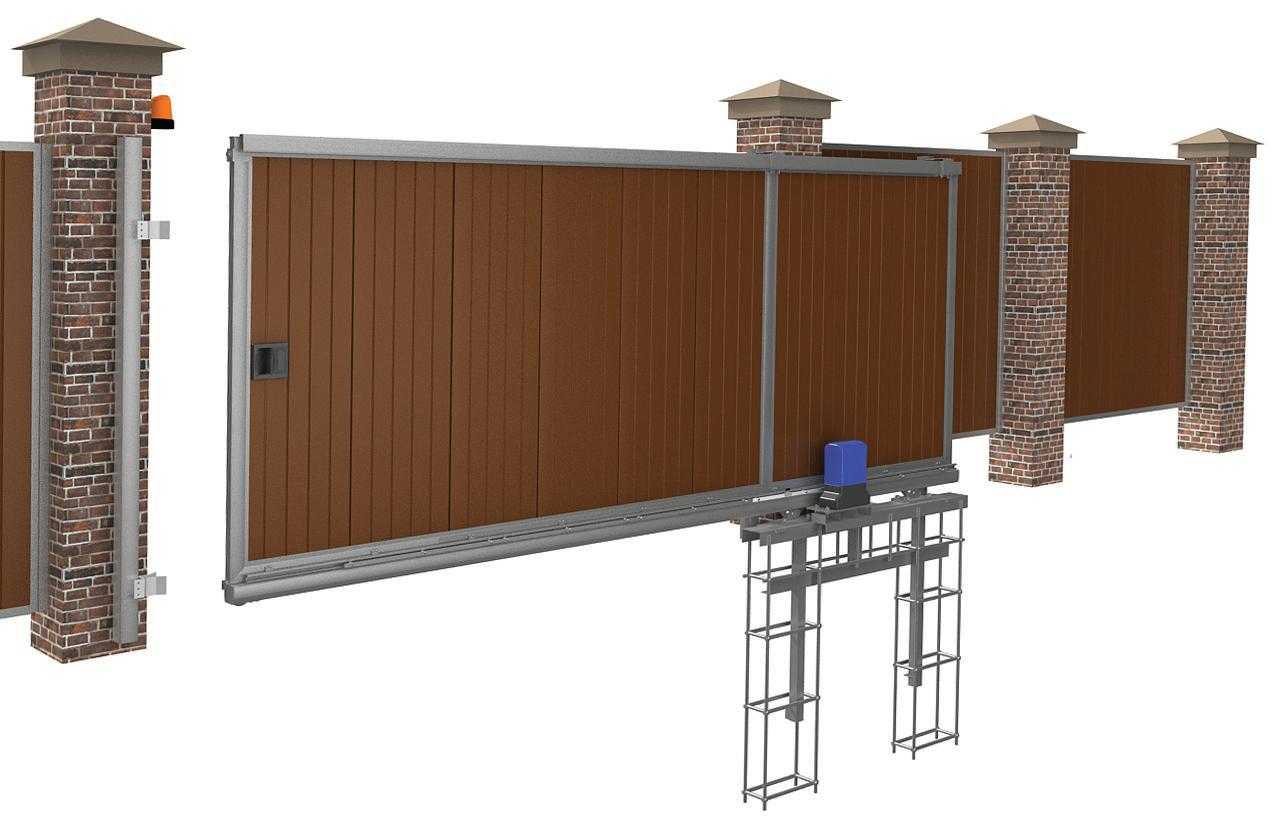

Если вы хотите сразу автоматизировать свои ворота, при закладке фундамента нужно провести проводку в гофрированной трубе. Затем в этом месте устанавливается специальная площадка для электропривода, который подключают к электричеству и соединяют с полотном при помощи зубчатой рейки.

Где взять материалы для выдвижной конструкции?

Готовясь к монтажу, вы быстро поймете, что большую роль в этой работе играют элементы конструкции: если они хорошо сочетаются, процесс установки становится и проще, и быстрее. Найти и заказать готовые комплекты выдвижных ворот вы сможете на piter-vorota.ru: мы предлагаем варианты от проверенных производителей, разных цветов и размеров, чтобы каждый мог найти у нас ворота, которые ищет.

Если вы нашли информацию на странице полезной — поделитесь ей!

Прямой эфир

Антивандальное исполнение обеспечивает высокую стойкость изделий. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

Каждый из этих пяти принципов может создаваться различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажное жилое здание.

Настройки осуществляются согласно инструкции вашей модели. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу.

Ремонт домофонов в СПб

Монтаж и эксплуатация цифровых домофонов несколько проще, а стоимость их постепенно снижается. Электронный контроллер обрабатывает информацию, приходящую от вызывной панели, кнопок выхода и владельца квартиры.

Большие компании часто закрепляют специалистов за объектами. То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта.

Компоненты видеодомофонных устройств

Более 30 метров — провод с сечением 0,4 кв. Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой. Главным минусом же, по их мнению, является маленькое разрешение съемки. Как правило, видеодомофоны устанавливают и подключают технические специалисты. За счет этого организуется свободная эвакуация людей из здания.

Чтобы самостоятельно выйти из дома через калитку в том числе, когда нет света , нажимаете на замке на специальную кнопку. В следующем видео смотрите технологию подключения вызывной панели домофона. Когда все подсоединено проверьте качество соединения, протестируйте. Нельзя забывать и о возможных механических повреждениях. Продукцию компаний отличает высокий уровень качества и инженерной проработки.
Установка домофона и электромагнитного замка. Схема подключения

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2
При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

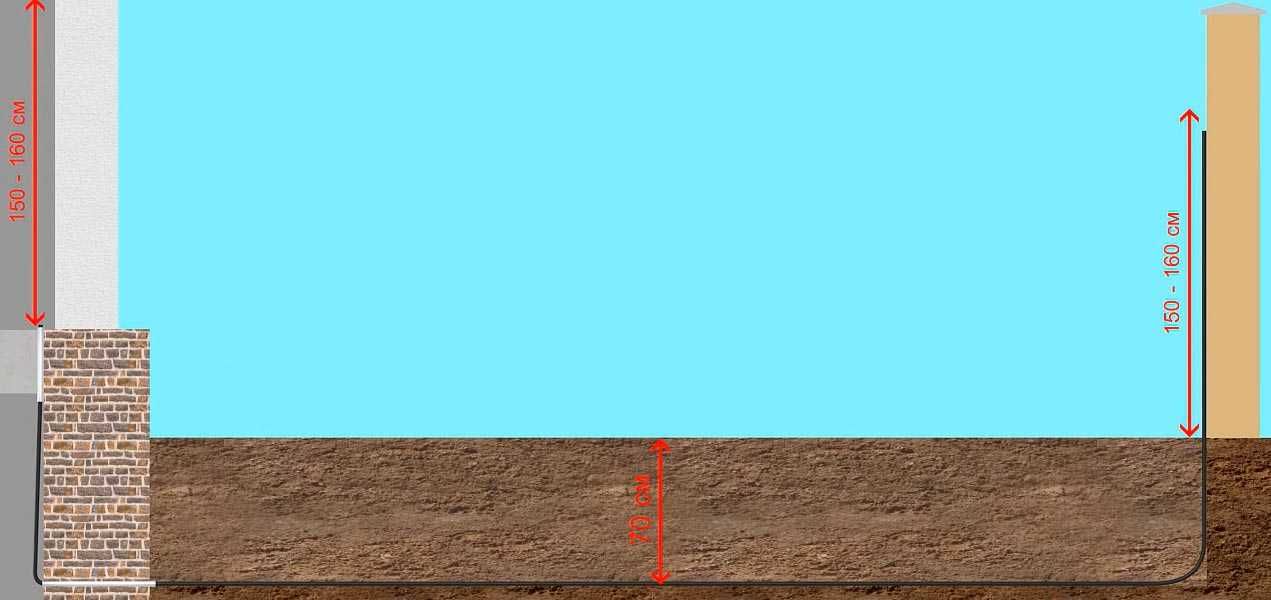

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель — КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3
Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4
После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы

Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня

Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.. Три совета

Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами

Эти ворота можно соорудить двумя способами:

  • моноширмой,
  • двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Схема роликовых сдвижных ворот

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Роликовые тележки являются основными опорными элементами конструкции

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

  1. Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

  2. Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

  3. Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Инструкции Came и техническая поддержка

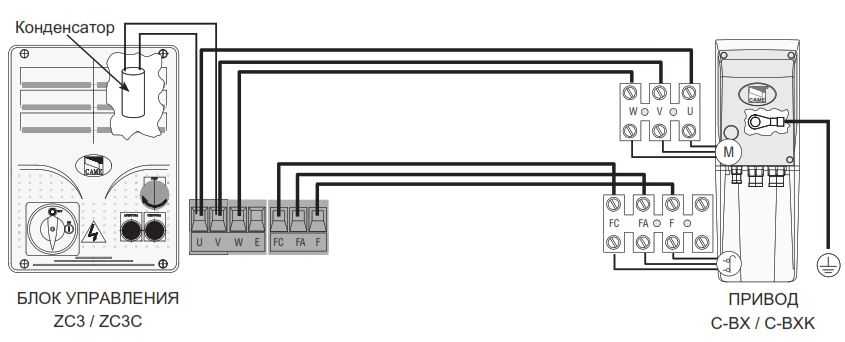

Просмотров: Подключение производится согласно стандартной схемы подключения оборудования, которая предоставляется Вам при покупке.


В случае откатных, распашных или секционных ворот мы не сталкивались со случаями травматизма, так как скорости движения створок не высокие см в секунду , да и усилие на двигателе обычно ограничивается платой управления, а некоторые модели имеют функцию обнаружения препятствий. Это делается для того, что бы на стыке получился точно такое же расстояние как между другими зубьями. Так нужны ли они? Все предельно просто.

Программируем пульт для ворот Монтаж фотоэлементов датчиков для ворот Фотоэлементы или датчики для ворот относятся к устройствам безопасности, их основное предназначение — избежать закрывания створки ворот в момент нахождения в проеме препятствия например, автомобиля, человека или другого предмета. Если металлическая дверца открыта — привод работать не будет! Многие воспринимают фотоэлементы как средство от травматизма людей.

Нельзя допускать ситуации, когда один фотоэлемент установлен снаружи, а другой изнутри — тогда при движении ворот произойдет пересечение воротами инфракрасного луча и остановка или открытие ворот. Один из фотоэлементов представляет собой передатчик по сути — инфракрасный фонарик , а второй — приемник инфракрасный. У Вас может возникнуть ситуация, когда при пересечении луча фотоэлементов откатные ворота закрываются вместо открывания.
подключение автоматов

Автоматические шлагбаумы CAME и аксессуары к ним:

GARD 2500 (ZG2-ZC2) GARD 4000 GARD 6000 GARD 4 (G 4040Z — G 4040IZ) GARD 8 (G 2080Z — G2080IZ) G 0460 Лампы на прямоугольную стрелу G 0462 Фиксированная опора G 0463 Шарнирная опора G 0465 Шторка на стрелу G 0467 Шарнир для прямоугольной стрелы Правый — Левый (переделка) G 028011 Защита стрелы от удара GARD 12000 G 02803 — G 02804 Дюралайт (старый) Совместимость дюралайта и кабеля GARD 3750 GARD 2500 (ZC5) GARD 3000 G 02801 Купольная лампа G 02802 Кронштейн для DIR G 028401 — G 028402 Дюралайт (новый) G 02805 Кронштейн для аккумулятора G 02807 Фиксированная опора G 02808 Подвижная опора G 03003 — G 04001 Защита стрелы от удара G 03003 Крепление полуовальной стрелы G 03004 Крепление круглой стрелы G 03755 Шарнир для полуовальной стрелы G 06802 Дополнительная вставка для стрелы G 06803 Соединитель и вставка для стрелы GARD 6500

Подвод электричества и монтаж воротной рамы


провести электрическую проводку

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру.

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети. Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот

Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов, на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Откатные ворота на винтовых сваях

Перед выбором определенного типа и конструкции ворот следует разобраться с техническими характеристиками. Основной составляющей сооружения является основание, если рассматривать силовую нагрузку. Его выполняют бетонным или свайным. В последнем случае в составе комплекта имеются детали, способные предотвратить раскачивание ворот.

Винтовые сваи имеют такие достоинства:

  • Продолжительный срок службы. С течением лет несущая способность изделий не уменьшается.
  • За невысокую стоимость можно получить изделия высокого качества.
  • Повышенная точность монтажа опор.
  • Установку выполняют, не проводя земляные работы. Это позволяет работать в стесненных условиях.
  • Время возведения ворот сведено к минимуму.
  • Монтаж свай можно выполнять при любой погоде.
  • При повреждении опор ремонт можно провести самостоятельно.
  • Винтовые сваи можно использовать повторно.

Откатные ворота на свайных опорах надежны и устойчивы. Оборудовать ограждение можно в кратчайшие сроки. На практике сооружение сдвижных конструкций на сваях является выгодным решением. Оно позволяет создать долговечные ворота, которые прослужат не одно десятилетие.

Установка свай для откатных ворот

Фундамента на свайных опорах рассчитывают в соответствии с гидрогеологическими характеристиками грунтов. Именно наличие подземных вод определяет глубину установки стволов свай. Она может равняться 1-2,5 метрам. Показатель отличается в зависимости от местности.

Важно! Монтаж откатных ворот на сваях следует выполнять согласно инструкции. При точном следовании указанным производителем правил можно добиться качественного результата

При установке свай под откатные ворота порядок действий должен быть следующим:

Обозначить место установки свай

Важно учесть расположение роликовых элементов.
Разметить опоры.
В определенных местах выполнить углубления в полметра. Ямка будет лишь давать направление движению ствола сваи.
Ввинтить опоры.
В определенный момент сваи «отказывают»

Поэтому их следует устанавливать на разную высоту. Чтобы выровнять верхушки используют болгарку.
Полость трубы заполняют бетоном.
Затем наварить оголовки.
Установить швеллер
Закрепить роликовые механизмы.

Ввинчивание свай можно выполнить своими силами. Однако если грунт прочный, понадобится помощь. По мере ввинчивания опоры необходимо следить за вертикальностью ее расположения. В этом случае конструкция окажется максимально прочной.

После полной установки опорной основы следует переходить к сборке откатных ворот. Удобство применения свай для откатных конструкций позволяет получить надежную систему, способную исправно служить много десятилетий.

Регулировка рейки откатных ворот

Каждая метровая рейка крепится на месте тремя болтами, ослабив их можно поднять или опустить рейку на 3 – 5 мм. Рейку необходимо выставить таким образом, чтобы зазор с приводной шестерней привода по всей длине рейки составлял 1 – 2 мм. А в местах стыка между частями рейки, не было резкого перепада между зубьями, это может привести к ударам по шестерне привода во время движения. Рейка и шестерня привода ни в коем случае не должны быть в зажатом состоянии, это приведет к затруднению перемещения створки, износу рейки и поломке редуктора или электромотора. Во время работы, шестерня привода должна «гладить» и легко перемещать через себя рейку, а не с трудом проворачивать и проталкивать. Регулировка рейки откатных ворот не займёт много времени и усилий, но продлит жизнь электромотора и сделает работу ворот тихой и безопасной.

В заключение еще раз хочу обратить внимание на важность установки регулировочных подставок под ролики. Многие не придают этому должного значения. Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб

Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики

Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб. Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики.

Регулировка привода откатных ворот

Далее, выполните программирование начальных настроек электропривода, как при первом запуске. При выполнении этой процедуры автоматика заново рассчитает усилие необходимое для перемещения створки, запомнит на сколько надо переместить ворота для полного закрытия/открытия, ну и настроит плавный пуск и замедление в конце движения. Описывать процедуру регулировки привода не имеет смысла, так как у разных моделей и производителей она совершенно разная. Описание и инструкции для самых популярных моделей автоматики Вы всегда сможете найти на нашем сайте в разделе «Инструкции для автоматики»

Обращаю внимание, что наши специалисты не проводят консультации по телефону как настроить ту или иную автоматику, или «как сделать то или это», для этого есть специальные службы технической поддержки производителей ворот и автоматики

Техническая поддержка «Алютех»: 8-800-333-6200 (все изделия производства «Алютех», автоматика «Алютех», «An-Motors» и «Comunello»).

Техническая поддержка «ДоорХан»: 8-495-933-2433, 8-495-933-2400 (все изделия производства «DoorHan» и автоматика).

Техническая поддержка «Херманн»: 8-495-604-46-21, 8-495-604-4621 (все изделия производства «Hoermann» и автоматика).

Техническая поддержка «NICE»: 8-800-333-1717.

Техническая поддержка «CAME»: 8 (800) 200-15-50, 8 (495) 739-00-71.

Техническая поддержка «FAAC»: 7 (495) 646-87-40, +7 (800) 555-27-40.

Техническая поддержка «BFT»: (495) 221-51-17.

Надеюсь, Вам пригодилась информация из моей статьи и с помощью полученных знаний Вы сможете самостоятельной выполнить все регулировки. Вроде бы ничего не забыл и рассмотрел самые важные моменты. Если по тем или иным причинам Вам не удалось самостоятельно отрегулировать откатные ворота и автоматику, наши высококлассные специалисты всегда смогут сделать это за Вас. Мы производим ремонт и обслуживание откатных ворот и установленной автоматики: NICE, CAME, FAAC, BFT, An-Motors, Comunello, Алютех, DoorHanи Херманн, выполним работы любой сложности.
