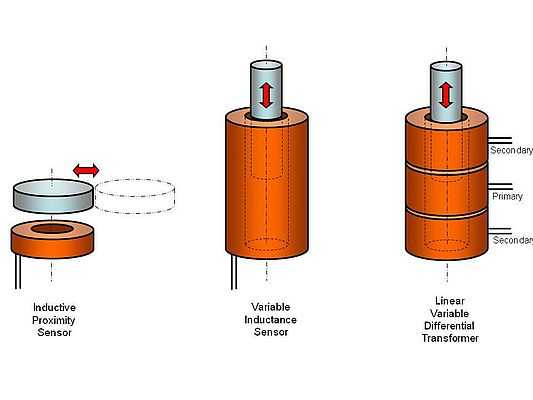

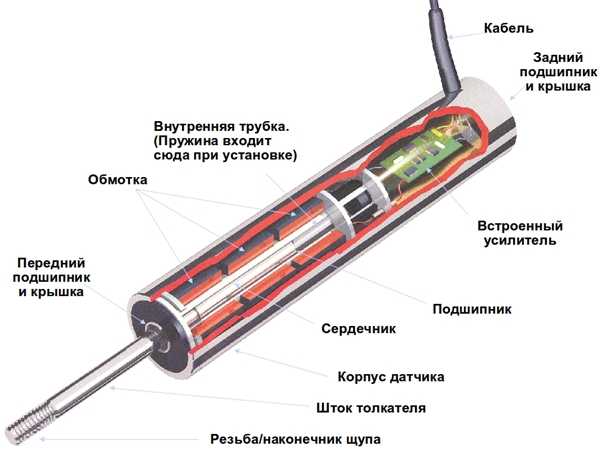

Индуктивные датчики. разновидности, принцип работы

Погрешности

Погрешности в процессе преобразования диагностических значений оказывают влияние на способности индукционных датчиков выдавать достоверную информацию. К основным из них можно отнести следующие.

Электромагнитная

Данную погрешность принято учитывать только в качестве случайной величины. Как правило, она возникает в ходе индуцирования ЭДС в индукционной катушке в результате внешнего воздействия сторонними магнитными полями. Это происходит в процессе производства из-за силовых электроустройств. Они образуют магнитные поля, что впоследствии и формирует электромагнитную погрешность.

От температуры

Эта погрешность тоже выступает в качестве случайного значения, поскольку работа большого числа элементов индукционного датчика напрямую зависит от температурных показателей, поэтому это ключевая величина, которая даже учитывается в процессе проектировки подобного оборудования.

Магнитной упругости

Обычно такая погрешность может проявляться как следствие нестабильности деформации магнитопровода устройства в процессе сборки самого датчика, а также при деформационных изменениях во время работы. Кроме того, оказываемое нестабильным электронапряжением воздействие на магнитопровод оборудования вызывает снижение качества передаваемого сигнала на выходе.

Деформация элементов

Данная погрешность, как правило, проявляется в результате воздействия измеряющей силы на значение деформации частей индукционного датчика, а также под влиянием усилий, оказываемых на нестабильные деформирующие процессы. Кроме того, не меньшее влияние на нее могут оказывать люфты и зазоры, образовавшиеся в подвижных элементах конструкции устройства.

Кабеля

Такая погрешность обычно проявляется от непостоянного значения сопротивления, в случае деформации самого провода и под влиянием температуры. Также подобным образом может сказаться наводка внешними полями ЭДС в кабеле.

Старение

Данная погрешность может проявляться при износе движущихся элементов самого устройства, а также в случае постоянно изменяющихся магнитных свойств используемого магнитопровода. Ее принято считать, строго говоря, случайным значением. В процессе определения данной погрешности учитывают кинематику конструкции индукционного датчика, а во время проектирования подобного оборудования максимальный эксплуатационный срок рекомендуется определять только при работе в обычном режиме, чтобы при этом износ не успел превысить установленного значения.

Технологии

Погрешности технологии проявляются в случае отклонений от технического процесса производства, при явном разбросе технических параметров катушек и остальных элементов во время сборки, влиянии допущенных зазоров при соединении устройства. Для ее измерения принято использовать механическое измерительное оборудование.

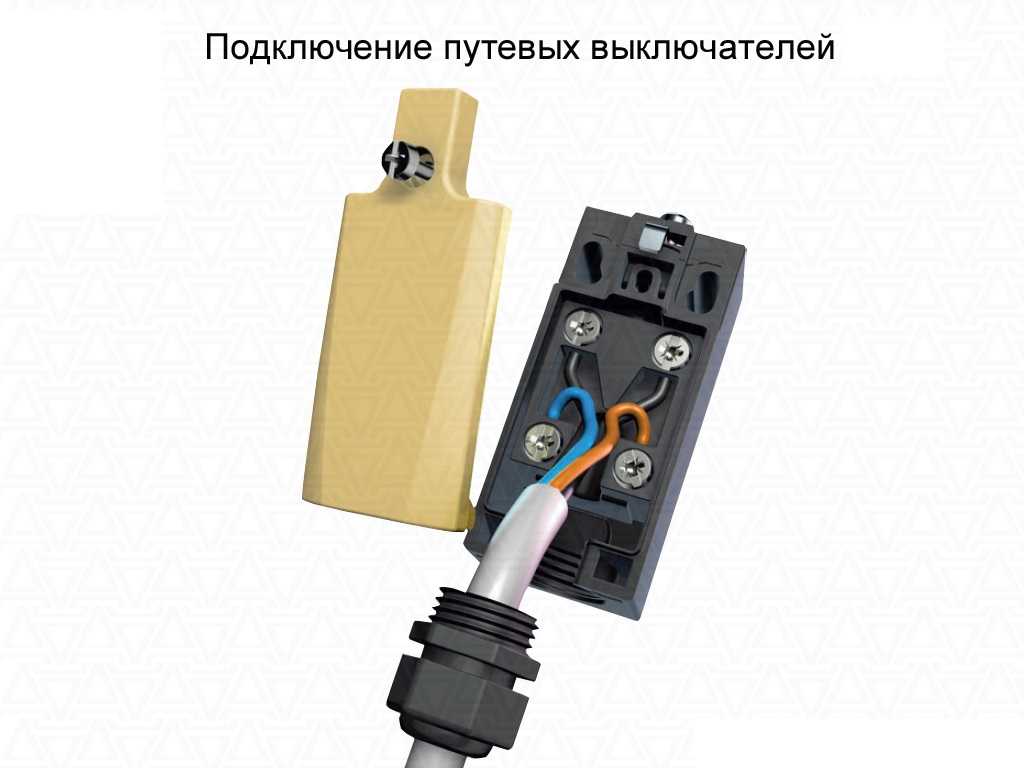

Правила подключения

Несмотря на достаточно простую конструкцию концевых выключателей, они используются в электрооборудовании, где есть сложные электрические цепи. В итоге, подключать их должны специалисты, умеющие работать с принципиальным схемами подключения концевых выключателей. Подключение датчика происходит двумя проводами, красным и черным. Первый находится под напряжением, второй без него. Установлены они в цепи так, как указано на схеме.

При срабатывании прибора создается щелчок. Индикаторный вид выключателя подключается так же, как и обычный механический. Есть еще третий провод зеленого цвета. О том, что сработал выключатель, будет сигнализировать светодиод со щелчком.

Обратите внимание! Сбой работы может происходит из-за запыленности с солнечным светом. Если сработает оптическая пара, то включится светоизлучающий диод

Специфика подключения оборудования

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к  другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль».  Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

• Чем отличается контактор от магнитного пускателя
• Дистанционное управление освещением
• Что такое импульсное реле

Виды

Концевые выключатели подразделяются на следующие виды:

• механические;
• бесконтактные;
• герконовые;
• ультразвуковые;
• емкостные;
• сенсорные (оптические);
• индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Контакты механических концевиков способны выдерживать силу тока до 16 ампер.

Механические выключатели бывают:

• кнопочные;
• рычажные;
• роликовые.

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Беспроводной выключатель

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Ультразвуковой концевой выключатель

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

Как оно работает?

Несмотря на то, к какому типу относится та или иная система зажигания, все они имеют несколько общих рабочих этапов, предусматривающих накопление нужного заряда, его высоковольтное преобразование, распределение, образование на свечах искр и возгорание топливной смеси. Любой из них требует слаженной и точной работы, а значит, стоит выбирать только проверенные устройства, доказавшие свою надежность. В этом плане, наилучшим вариантом принято считать электронную систему зажигания, где всем рабочим процессом (подачей искры и ее распределением по свечам) управляет электроника.

Электронная система зажигания – это не отдельный, самостоятельный компонент, а составляющая часть системы управления мотором, которая основывается на работе датчика положения коленвала, датчика, фиксирующего частоту его вращения и датчика массового расхода воздуха. Получив от них нужную информацию, ЭБУ принимает решение касательно момента подачи искры и распределения зажигания. Естественно, в блоке управления уже прописаны определенные команды, выполняющиеся после получения и анализа данных с упомянутых датчиков.

В такой системе воспламенения топливной смеси полностью исключены механические движущиеся части, а благодаря специальным датчикам и особому блоку управления, образование и подача искры проходят намного быстрее и надежнее, нежели у аналогичных систем контактного и бесконтактного типа. Этот факт позволяет улучшить работу мотора, увеличив его мощность и снизив потребление топлива. Более того, нельзя не отметить высокую рабочую надежность устройств данного типа.

Бесконтактное зажигание отличается тем, что не зависит напрямую от размыкания контактов, а главную роль в процессе образования искры здесь выполняет транзисторный коммутатор и специальный датчик. Отсутствие прямой зависимости от качества и чистоты поверхности контактной группы гарантирует более эффективное искрообразование. Однако как и в контактном варианте системы зажигания, здесь также используется прерыватель-распределитель, отвечающий за своевременную передачу тока на свечу зажигания. Рабочий принцип бесконтактной системы предусматривает выполнение некоторых действий.

Когда коленвал двигателя приходит в движение, датчик-распределитель формирует соответствующие импульсы напряжения и направляет их на транзисторный коммутатор, задача которого – создавать импульсы тока в первичной обмотке катушки зажигания. В момент прерывания во вторичной обмотке катушки проходит индуцирование тока высокого напряжения. Он подается на центральный контакт распределителя, а оттуда, посредством проводов высокого напряжения, поступает на свечи зажигания. Последние и осуществляют воспламенение топливовоздушной смеси.

В случае увеличения оборотов коленвала, за регулировку угла опережения зажигания отвечает центробежный регулятор, а при изменении нагрузки на силовой агрегат эта задача возлагается на вакуумный регулятор опережения зажигания.

Принцип работы контактного зажигания несколько отличается от вариантов, приведенных выше. Когда контакт прерывателя пребывает в замкнутом состоянии, ток низкого напряжения проходит по первичной обмотке катушки. В процессе их размыкания, во второй катушке происходит индуцирование тока высокого напряжения, и, посредством высоковольтных проводов, он передается на крышку распределителя, после чего расходится по свечам зажигания с определенным углом опережения зажигания.

Как только обороты коленвала увеличиваются, возрастают и обороты вала прерывателя-распределителя, вследствие чего грузики центробежного регулятора начинают расходиться, перемещая подвижную пластину вместе с кулачками прерывателя. Это приводит к тому, что размыкание контактов происходит несколько раньше, из-за чего увеличивается угол опережения зажигания. С уменьшением оборотов коленвала угол опережения зажигания тоже уменьшается.

Более модернизированным типом контактной системы является ее контактно-транзисторный вариант. Он отличается наличием транзисторного коммутатора в цепи первичной обмотки катушки, управление которым выполняется посредством контактов прерывателя. За счет его использования удалось добиться снижения силы тока в цепи первичной обмотки, что положительно сказалось на длительности эксплуатации контактов прерывателя.

18.04.2019

29.01.2020

01.04.2019

16.05.2019

25.04.2019

19.12.2019

15.07.2019

28.01.2016

01.12.2016

01.06.2020

06.03.2018

10.04.2019

22.04.2017

28.11.2019

04.06.2019

24.01.2019

04.05.2018

Автоновости

Макsим: «Всегда знаю, где газ, но плохо знаю, где тормоз»

Видео «Устройство концевых выключателей»

На видео представлено устройство концевых выключателей. Снято каналом chipdip.

Концевики, конечники, концевые или конечные выключатели – так называют устройство для ограничения движения механизма. К ним предъявляют особые требования по настройке срабатывания. При неправильном применении (расположении в электрической схеме), может случиться авария – сломаться движущийся механизм.

По принципу работы оно напоминает обычный выключатель, только работает не вручную при непосредственном нажатии клавиши по желанию, а в особых ситуациях – при необходимости не допустить дальнейшего движения, ограничить его в допустимых пределах.

Электронное зажигание

Основная статья: Электронное зажигание

Блок электронного зажигания, СССР, 1980-е годы. Самостоятельно подключался к «классической» батарейной системе зажигания автомобиля. Тумблером электронное зажигание могло быть отключено, переменным резистором водитель регулировал опережение зажигания (например, уменьшал при запуске холодного двигателя).

Через контакты прерывателя «классической» системы зажигания протекает большой ток, вызывающий их быстрый износ, а также сила тока низкого напряжения зависит от частоты вращения коленчатого вала двигателя. После появления полупроводниковых элементов (тиристоров и транзисторов) стали выпускаться электронные системы зажигания, вначале контактные, как дополнение к «классической», затем бесконтактные.

В контактной электронной системе зажигания через прерыватель проходит малый ток, собственно прерыватель вызывает срабатывание электронной схемы коммутатора, формирующей импульс в первичной обмотке катушки зажигания. Благодаря электронным компонентам напряжение в первичной обмотке может быть повышено, при запуске двигателя коммутатор может выдавать несколько импульсов подряд, облегчая воспламенение топливной смеси, водитель может со своего места легко регулировать момент зажигания.

Так, на автомобилях ЗИЛ-130, ЗИЛ-131 и ГАЗ-53 штатно устанавливалась контактно-транзисторная система зажигания. В СССР в продажу поступали блоки электронного зажигания («Ока», «Искра», «Искра-2» и др.), которые автолюбители самостоятельно устанавливали на свои «Запорожцы», «Жигули» и «Москвичи». Блок электронного зажигания мог быть легко отключен при его неисправности.

Системы с накоплением энергии в индуктивности

Системы с накоплением энергии в индуктивности (транзисторные) занимают доминирующее положение в технике. Принцип действия — при протекании электрического тока от внешнего источника через первичную обмотку катушки зажигания катушка запасает энергию в своём магнитном поле, при прекращении этого тока ЭДС самоиндукции генерирует в обмотках катушки мощный импульс, который снимается со вторичной (высоковольтной) обмотки, и подаётся на свечу. Напряжение импульса достигает 20—40 тысяч вольт без нагрузки. Реально, на работающем двигателе напряжение высоковольтной части определяется условиями пробоя искрового промежутка свечи зажигания в конкретном рабочем режиме, и колеблется от 3 до 30 тысяч вольт в типичных случаях. Прерывание тока в обмотке долгие годы осуществлялось обычными механическими контактами, сейчас стандартом стало управление электронными устройствами, где ключевым элементом является мощный полупроводниковый прибор: биполярный или полевой транзистор.

Принципиальная схема транзисторного электронного контактного зажигания.При размыкании контактов прерывателя S1 электронная схема формирует импульс электрического тока в первичной обмотке катушки зажигания обозначенной на схеме Trafo1.

Системы с накоплением энергии в ёмкости

Программируемая цифровая система зажигания с накоплением энергии в конденсаторе Phlox II фирмы HEINZMANN GmbH

Системы с накоплением энергии в ёмкости (они же «конденсаторные» или «тиристорные») появились в середине 1970-х годов в связи с появлением доступной элементной базы и возросшим интересом к роторно-поршневым двигателям. Конструктивно они практически аналогичны описанным выше системам с накоплением энергии в индуктивности, но отличаются тем, что вместо пропускания постоянного тока через первичную обмотку катушки к ней подключается конденсатор, заряженный до высокого напряжения (типично от 100 до 400 вольт). То есть обязательными элементами таких систем являются преобразователь напряжения того или иного типа, чья задача — зарядить накопительный конденсатор, и высоковольтный ключ, подключающий данный конденсатор к катушке. В качестве ключа, как правило, используются тиристоры. Недостатком данных систем является конструктивная сложность, и недостаточная длительность импульса в большинстве конструкций, достоинством — крутой фронт высоковольтного импульса, делающий систему менее чувствительной к забрызгиванию свечей зажигания, характерному для роторно-поршневых двигателей.

Существуют также конструкции, объединяющие оба принципа, и имеющие их достоинства, но, как правило, это любительские или экспериментальные конструкции, отличающиеся высокой сложностью изготовления.

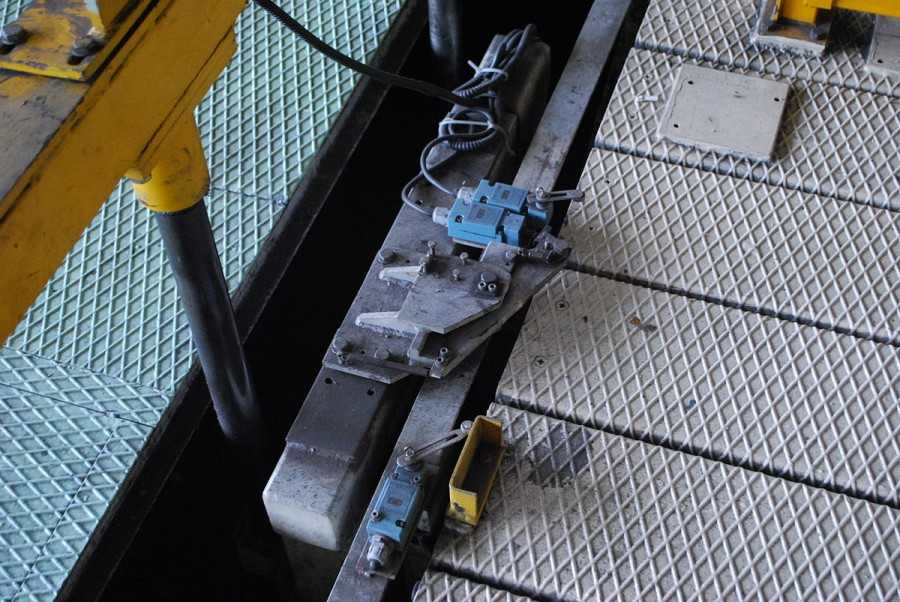

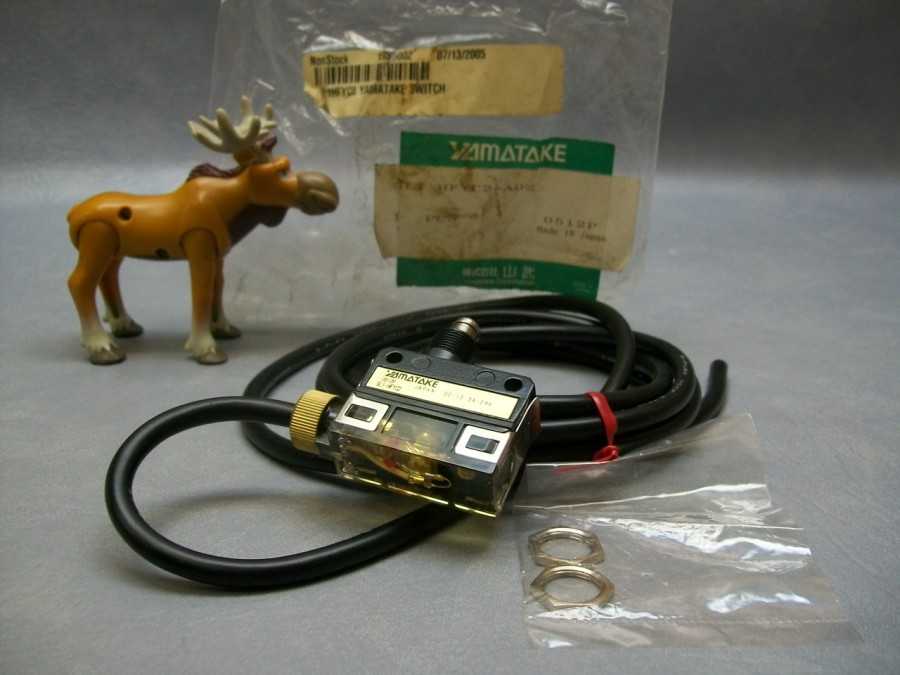

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

• в мебельной продукции;
• в автомобилестроении;
• в быту и бытовой технике;
• на производстве.

ПРИНЦИП РАБОТЫ

На рисунке приведёно изображение двухвыводной катушки зажигания с разомкнутым магнитопроводом в разрезе и одна из схем соединения обмоток.

Использование таких катушек возможно в четырехтактном двигателе с чётным числом цилиндров. Если двигатель 4-х цилиндровый, то первая свеча сгруппирована с четвёртой, а вторая — с третьей. При таком соединении «рабочие» искры создаются в цилиндрах в конце такта сжатия, а «холостые» — в конце такта выпуска.

Осциллограмма такого процесса приведена на рисунке «Рабочие» искры поджигают топливо воздушную смесь, а «холостые» — разряжаются в среде отработанных газов. Первые двухвыводные катушки зажигания были выполнены на базе одновыводных маслонаполненных катушек с разомкнутым магнитопроводом в металлическом корпусе. Не получили распостранение из-за увеличенных габаритов и массы.

Позже были разработаны «сухие» двухвыводные катушки зажигания с разомкнутым магнитопроводом. Вторичная обмотка имеет две секции и намотана сверху первичной, что обеспечивает улучшенную изоляцию выводов высокого напряжения. Обмотки катушки пропитаны компаундом и опресованы полипропиленом. Охлаждение первичной обмотки катушки осуществляется через центральный стержень магнитопровода, который имеет крепежное отверстие. В настоящее время более распостранены катушки зажигания с замкнутым магнитопроводом — трасформаторы зажигания. Сердечник катушки набран из тонких листов электротехнической стали и состоит из двух половин. Обмотки намотаны на каркасы, имеют повышенную изоляционную стойкость. После сборки катушки заливаются эпоксидным компаундом.

В некоторых модификациях систем управления применяются 4-х выводные катушки зажигания, состоящие из двух двухвыводных катушек, собранных на общем магнитопроводе. Взаимное влияние катушек исключается, использованием двух воздушных зазоров размером 1 -2 мм. Более распространённой является 4 х выводная катушка с высоковольтными диодами. Такая катушка имеет две встречно намотанные первичные обмотки и одну вторичную. Полярность вторичного напряжения определяется направлением укладки витков в первичных обмотках и поданным напряжением.

Если в точке S напряжение имеет положительную полярность, то открываются ВВ диоды VD1 ,VD4 и в соответствующих цилиндрах (1 и 4) появляются искровые разряды. Вторая первичная обмотка намотана в обратном направлении и при прерывании в ней тока, полярность вторичного напряжения в точке S изменится на отрицательную. При этом искровые разряды произойдут в цилиндpax 2 и 3. Для исключения взаимного влияния первичных обмоток в момент образования импульсов высокого напряжения к их выводам подключены разделительные диоды VD5, VD6.

Общим недостатком систем, использующих 2-х и 4-х выводные катушки, является разнополярность высоковольтных импульсов относительно «массы» автомобиля на спаренных свечах зажигания. За счёт этого пробивное напряжение может отличаться на 2 кВ. Сопротивление первичной обмотки до 2 х Ом. Вторичной — до 25 кОм. Напряжение 12 В. Ток 8 А.

Небольшие габариты позволяют изготовлять индивидуальные катушки зажигания для каждой свечи в отдельности и монтировать их непосредственно на свечах. Для такой системы не нужны высоковольтные провода, исключается холостая искра. Вторичное напряжение имеет только отрицательную полярность. Максимальное вторичное напряжение на таких катушках достигает 35 кВ, энергия искрового разряда от 80 до 100 мДж. Внешний вид и схема подключения приведены на рисунке.

Некоторые производители (МАЗДА, ТОЙОТА, НИССАН) «упростили» конструкцию: датчики фазы и оборотов — коммутатор — катушку зажигания, поместили в корпус распределителя зажигания (HEI).

С этих (2G, 2Е) и других датчиков информация поступает в ЭБУ (100), вычисляется момент опережения зажигания и снова возвращается в распределитель зажигания, но уже на коммутатор (2F) для усиления и управления первичной обмоткой катушки зажигания.

Такие агрегаты удобны при изготовлении, монтаже а\м, но при ремонте доставляет массу неприятностей, т.к. высоковольтного центрального провода не существует (между катушкой зажигания и бегунком осуществляется связь через подпружиненные скользящие контакты и внутри крышечным соединением и не каждый мотор-тестер можно подсоединить для анализа сигналов высоковольтной части системы и проверки работы катушки зажигания. При выявлении неисправности какого-нибудь элемента, расположенного под крышкой распределителя, хозяина а\м ждёт сюрприз — деталь, вероятнее всего, отдельно не поставляется и необходимо покупать весь узел в сборе, но, возможно, это хитрость наших продавцов запчастей.

Классификация

Концевые выключатели разбиваются по типам и группам. Требования, предъявляемые к их виду и конфигурации определяются сферой их применения и назначения.

Существуют такие группы концевиков:

• Механические или контактные. Срабатывание происходит при непосредственном воздействии на штырь, кнопку, колёсико или рычажок. Подается сигнал управления или предупреждения. К ним также относятся микровыключатели. Их серьезный недостаток – подгорание, залипание контактов при многократном включении-отключении. Для длительного применения, без частых ремонтов в их конструкции предусмотрены камеры дугогасителей.
• Пневматические. Реагируют на давление в системе, останавливают подачу воздуха или какого-либо газа.
• Герконы (электромагнитные). Активируются при приближении к определенной точке пространства. Настроены на магнит, входящий в устройство движущегося механизма.
• Автомобильные. Применяются в схемах сигнализации и освещения. Можно отнести к механическим, так как принцип работы тот же.
• Бесконтактные. Срабатывают при приближении любого предмета в определенную зону.
• Шпиндельные. Ограничивают ход движения механизма, часто используются в качестве  путевого выключателя. Могут использоваться там, где вращается вал с небольшой скоростью.

Сферы использования

Возможная область применения индукционных датчиков настолько велика, что позволяет использовать их не только в быту и автомобилестроении, но и в промышленности с робототехникой, а также медицине.

Медицинские аппараты

Индуктивные датчики широко используются при производстве медицинского оборудования, поскольку магнитные свойства устройства позволяют регистрировать легочную вентиляцию, параметры вибрации, а также снимать баллистокардиограммы.

Бытовая техника

В бытовом плане датчики могут выступать в качестве приспособления контроля водоснабжения, уровня освещения и положения двери (закрыта или открыта), поэтому используются при производстве, к примеру, стиральных машин и другой бытовой техники. Кроме того, устройства применяются в процессе создания элементов «умного дома».

Автомобильная промышленность

Используется индукционный датчик и в автостроении, выступая в роли контроллера, определяющего положение коленчатого вала. При приближении металлического объекта, в данном случае, зуба шестерни, к устройству, генерируемое встроенным постоянным магнитом магнитное поле увеличивается, что приводит к наведению в катушке переменного напряжения.

Внимание! Некоторые производители для повышения эффективности стараются изменить конструкцию индукционного датчика, к примеру, используя внешние магниты для его активации

Робототехническое оборудование

В случае с робототехникой, индуктивным датчикам нашли применение в производстве беспилотных аппаратов и промышленных роботов для повышения их чувствительности к препятствиям и способности распознавать объекты, а также устройствах, для которых важна самобалансировка.

Промышленная техника регулирования и измерения

Широко используются в работе систем транспортеров, упаковочных аппаратов и сборочных линий, а еще в составе всех видов станкового оборудования и запорной арматуры. Также индуктивные датчики помогают контролировать мелкие и крупные элементы промышленной техники (зубцы шестеренок, стальные флажки, штампы), объекты производства (металлические изделия, листы металла, крышки) и т.п. Кроме того, при их подключении к импульсным счетчикам можно в результате получить элементарное, но крайне эффективное считывающее устройство.

Как подключить контактор

Особенности подключения светодиодных лент

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

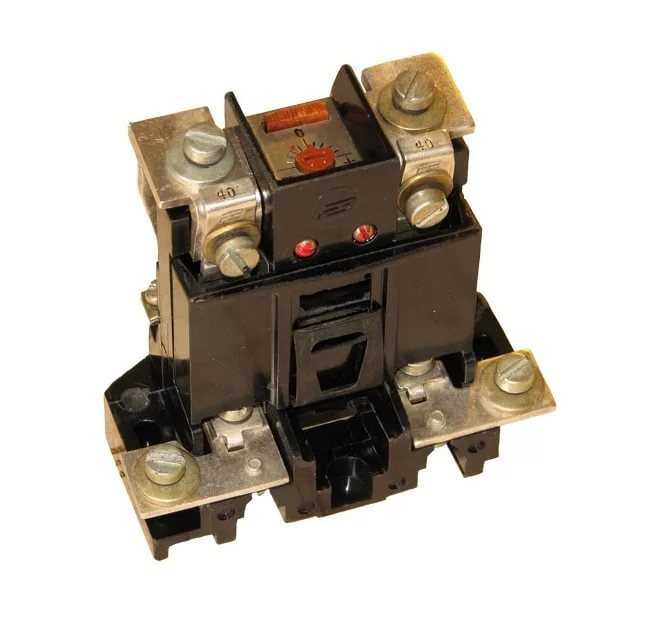

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Принцип работы

Принцип действия основывается на изменениях амплитудного значения колебаний генераторного узла при попадании в активную зону устройства объекта определенных размеров. В процессе подачи электропитания на концевик оборудования в районе его чувствительной части формируется изменяющееся магнитное поле. Оно наводит в находящемся в рабочей зоне датчика материале вихревые токи, ведущие к изменению амплитуды электромагнитных колебаний.

В результате начнет вырабатываться выходной сигнал, который в процессе может изменяться в зависимости от фактического расстояния между устройством и объектом контроля.
