Подключение диммера: схемы подключения и инструкция по монтажу

Виды беспроводных выключателей

Сенсорный беспроводной выключатель

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

  • с контролем системы освещения механическими кнопками;
  • с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
  • с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
  • с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

Также классификация производится:

  • По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
  • По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Это интересно: Как выбрать паяльную станцию и какая лучше в 2017 году — поясняем по порядку

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

  1. Работа по таймеру.
  2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
  3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
  4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
  5. Возможность голосового управления системой.
  6. Стандартно команды отдаются с пульта дистанционного управления.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

  • «L-in» – так обозначается фаза-вход;
  • «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Популярные производители

Беспроводную электрическую технику выпускают производители самых разных стран:

  1. Фирма Wookee – радиовыключатели с пультом/без пульта работают с 1–6 каналами и  нагрузкой в каждой линии 0,2–0,5 кВт, блок приема радиосигналов размещается в монтажной коробке, дальность действия до 30 м.
  2. НПП «Ноотехника» (республика Беларусь) – выключатели с сенсорным или кнопочным пультом ДУ на 1–3 канала отличает отменное качество полимера, изделия снабжены радиодиммером, радиус действия до 50–100 м.
  3. Компания СОСО (Голландия) – приемная часть компактных радиовыключателей помещается в обычном патроне люстры и работает с потребителями большой мощности ≤ 3,5 кВт, радиус действия пульта до 30 м.

Что это такое?

Достаточно один раз посмотреть на фото диммера, чтобы понять, что внешне он сильно похож на всем знакомый выключатель: такая же форма, пластмассовый корпус и разъемы для подключаемых проводов. Отличие одно — вместо прямоугольной клавиши поворотная кнопка, несколько одинаковых или сенсорная панель.

Именно эти дополнения расширяют возможности и функции устройства. Например, современные сенсорные или кнопочные диммеры способны:

  • Настраивать интенсивность света, при этом не нанося вред проводке, лампам;
  • Продлевать срок службы лампочек;
  • Существенно экономить потребленную электроэнергию за счет снижения нагрузки на сеть;
  • Снижать риск короткого замыкания, разрыва или перегревания проводки, так как мощность и сила тока доводятся до минимума.

Как разобрать регулятор с ручкой

Прежде всего к электрической коробке где было решено установить регулятор света, необходимо ввести и разделить фазные проводники и нейтральный «нулевой» провод. Гораздо проще сделать это с помощью современных силовых кабелей — они имеют четкую систему цветовой маркировки: нулевой провод с синей изоляцией, фазный проводник — коричневый или черный, защитный провод заземления всегда имеет зелено-желтый цвет. Но если в монтажной коробке старые советские провода, определить какой из них фаза и ноль можно измерителем напряжения, например, с помощью индикатора — отвертки с неоновой лампой. Это и будет фаза. Если не загорается — это нейтральный проводник.

Контроллер освещения собирается поэтапно: сначала электронная панель с соединительными клеммами к которым подключены провода, затем верхняя крышка, заканчивающаяся регулирующей ручкой. Приобретенный регулятор должен быть предварительно разобран: отвинтите ручку, гайки и винты, фиксирующие крышку с панелью.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

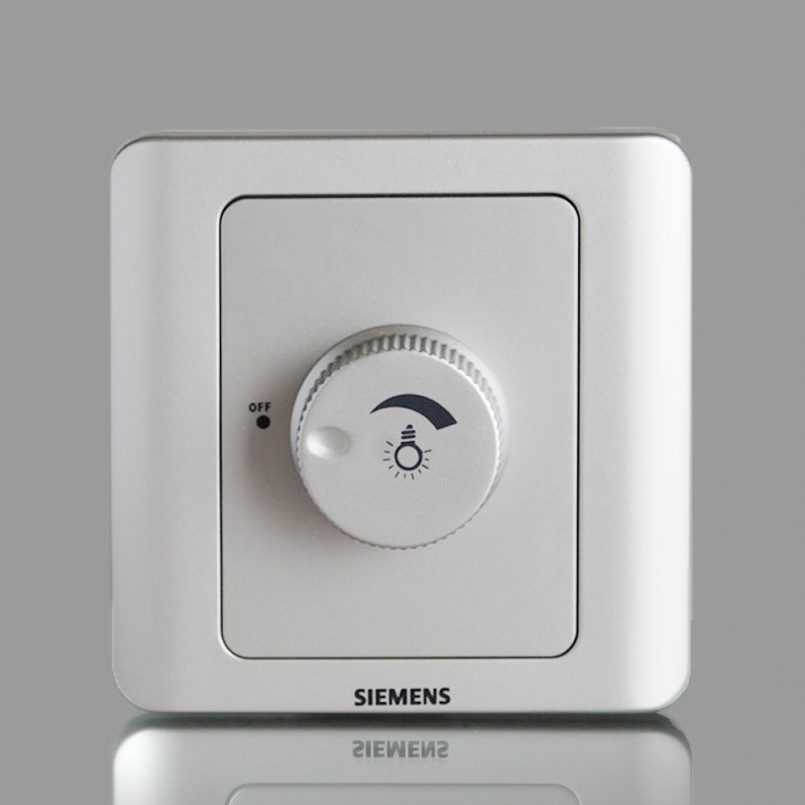

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

Классификация регуляторов для светодиодных ламп

При выборе устройств надо учитывать, что они отличаются между собой по принципу действия и по методу установки.

По месту и способу монтажа

По методу установки устройства делятся на:

  1. Модульные. Этот тип регуляторов устанавливается на специальную DIN рейку, монтаж выполняется на распределительном устройстве. Основной особенностью приспособления является возможность его замены или ремонта в любое время. Но для этого при монтаже надо выполнить укладку отдельной электролинии. Регуляторы модульного типа оптимально подходят для реализации системы Умного дома.
  2. Выносные регуляторы. Основная особенность устройств заключается в небольших размерах и наличии трех сенсорных элементов для управления. Длина регулятора составляет около 2-3 см. Благодаря наличию опции дистанционного управления установка диммера возможна рядом с осветительными приборами или внутри их. Если устройство будет установлено в люстре, потребителю не придется штробить стены или потолок. Оптимальный вариант для потребителей, которые хотят усовершенствовать систему освещения, но уже сделали ремонт в квартире.
  3. Настенные. Монтаж таких устройств выполняется так же, как установка переключателей либо розеток. Установку регулятора рекомендуется производить во время ремонта, когда на поверхность стены еще не нанесено финишное покрытие. Монтаж подразумевает штробление стен.

По принципу управления

По типу управление регуляторы разделяются на несколько видов:

  • механические;
  • сенсорные;
  • с дистанционным типом управления.

Механика

Простой вид диммеров на 220 вольт относится к классу механических.

Корпус регулятора оборудуется специальной округлой ручкой, вращение которой позволяет изменить интенсивность освещения. С помощью ручки выполняется управление переменным резисторным элементом, соответственно, активация и деактивация освещения. Механические регуляторы могут быть кнопочными. Они оборудуются клавишей для отключения источника освещения.

Сенсорные

Устройства, работающие от сенсора, характеризуются более современным и солидным дизайном.

Для регулировки параметра освещения диодов на 200вт потребителю надо прикоснуться к сенсорной поверхности. Стоимость таких устройств значительно выше, чем механических.

Дистанционные

Дистанционные регуляторы оборудуются пультом, который позволяет произвести настройку параметра интенсивности освещения световых приборов.

Процедура управления может выполняться:

  • по WiFi;
  • по радиоканалу;
  • посредством инфракрасного порта.

Дальность действия по радиоканалу у современных моделей высокая, управление освещением можно выполнять даже с улицы. Если использовать диммер с инфракрасным портом, то для регулировки освещения пульт надо подносить непосредственно к устройству. В продаже можно найти модели, которые управляются от хлопков либо голосовых команд.

Alex Batalov показал на примере как управлять диммером с помощью пульта дистанционного управления.

Устройство и принцип работы

Беспроводной выключатель конструктивно состоит из двух элементов:

  • передатчик сигнала;
  • приемник.

Вместе они обеспечивают удаленное управление системой освещения.

Схема подключения беспроводного переключателя проста:

  • в выбранном месте устанавливается передатчик;
  • приемник с реле размещается в источнике света или рядом с ним;
  • на вход заводится питание с домашней электросети, на выход подключается нагрузка.

Приемник

Принимающая часть представляет собой подключаемое «по воздуху» реле. Когда на приемник приходит команда, реле срабатывает и замыкает контакты, включая свет. Отключение происходит по другой соответствующей команде.

На плате имеются две группы контактов — вход и выход. Первый обычно обозначен словом Input, второй — Output. Эта подсказка дается во избежание некорректного присоединения. Сама плата по размерам не больше спичечного коробка и легко прячется в корпусе люстры или светильника.

Установка реле выполняется максимально близко от лампы или иного осветительного прибора, но обязательно в пределах «видимости» сигнала с передатчика. В то же время такие гаджеты иногда ставятся прямо в распределительную коробку, при наличии технической возможности.

Управление осуществляется с пульта, компьютера, планшета или смартфона через поддерживаемый протокол беспроводной связи.

Передатчик

Это устройство должно быть мобильным, поэтому большинство передатчиков работают на автономных источниках электропитания — батарейках и аккумуляторах, или имеют кинетические генераторы для преобразования импульса нажатия клавиш в ток.

Важный параметр — зона охвата. Она зависит от используемой технологии и конфигурация помещения. У недорогих образцов радиус действия находится в пределах 20–50 метров, а продвинутые способны «пробивать» радиус до 350 м. Но и стоят они существенно дороже, предназначаясь для больших домов и прочих помещений со значительной площадью.

В продаже встречаются предназначенные для «умных домов» модели, умеющие не просто включать-выключать свет, но и менять уровень освещенности. Для этого их оснащают специальным регулятором — диммером. Он контролирует подачу мощности на осветительный прибор, изменяя яркость ослаблением или усилением мощности. Диммеры эффективно взаимодействуют и с современными светодиодными лампами, и с классическими накаливания.
