Правила подключения однофазного дифавтомата

Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

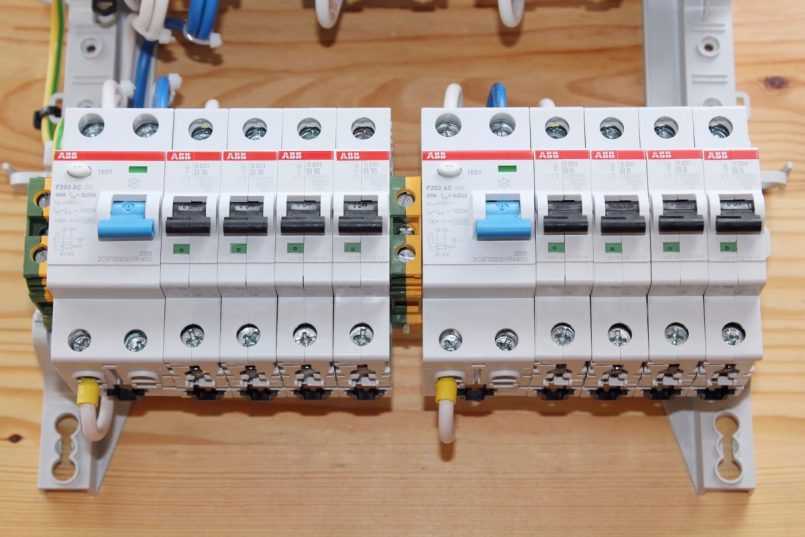

  • дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
  • дифавтомат защищает какую-то обособленную группу.

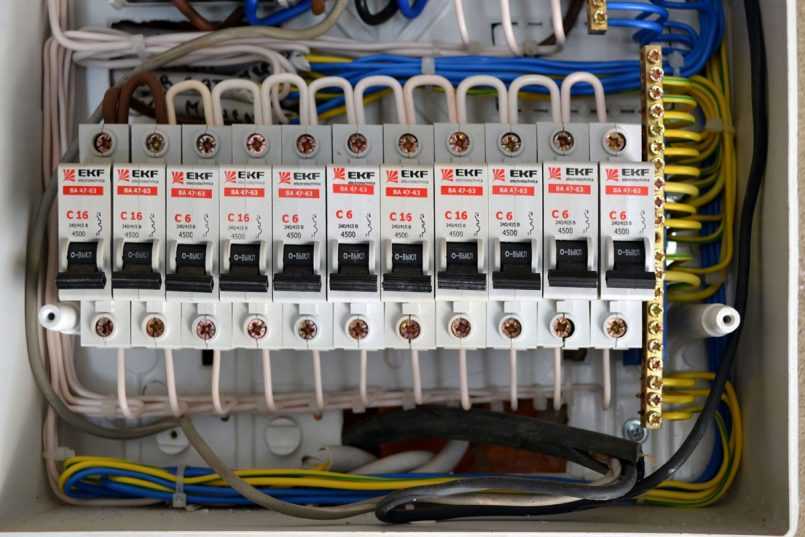

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

Способы подключения УЗО без заземления

УЗО не комплектуется автоматикой, которая бы защищала выключатель от сетевых перегрузок. В связи с этим в цепь нужно включать еще и автоматы, реагирующие на отключение при перегрузке.

Мощность дифференциального выключателя рекомендуется подбирать чуть меньше мощности автомата, вмонтированного с ним в одну цепь. Подход позволяет избежать перегорания устройства защитного отключения, так как при перегруженной электроцепи автомат включается не сразу, а через определенное время. Если бы мощность УЗО соответствовала автомату, дифференциальный выключатель неизбежно бы сгорел.

Существует два варианта подключения:

  1. Установка единого для всего здания устройства защитного отключения. В результате под защиту попадают все электрические приборы в доме. Недостаток способа в сложности определения причины неисправности. Придется поочередно проверять все электроприборы в доме. Еще одна проблема — отключение всей электрической цепи несмотря на то, что утечка произошла лишь на одном участке. Обесточивание всего дома приводит к потерям компьютерных данных, поломкам кондиционеров и другой бытовой техники.
  2. Установка выделенного устройства (но меньшей мощности) для каждой из потенциально небезопасных линий (ванная комната, кухня, гараж, подвальное помещение). В этом случае в щитке нужно изыскать гораздо больше свободного пространства. К тому же покупка нескольких устройств потянет за собой повышенные финансовые затраты. Увеличивается надежность защиты, а причину отключения будет найти значительно проще (понадобится осмотреть 1 – 2 розетки, а не все имеющиеся в доме).

Правила подключения дифавтомата

При подключении дифференциальных автоматов необходимо строго соблюдать такие правила:

  1. Питающие провода обязаны подходить к устройству сверху, а отходящие стоит располагать снизу. У многих автоматов присутствует соответствующее обозначение подобных клемм и нарисована их принципиальная схема. Другой способ подсоединения проводов может обойтись очень дорого, потому что приведет к выходу из строя устройства. Когда длины кабелей недостаточно, то их необходимо поменять. А также можно нарастить провода или перевернуть автомат на специальной рейке.
  2. Необходимо строго соблюдать полярность всех контактов. В современном мире на всех дифференциальных автоматах клеммы для подсоединения нулевого провода обозначаются N, а фазные провода имеют надпись L. Стоит заметить, что дифавтомат способен работать и при некачественном подсоединении, но изменение полярности может привести к тому, что устройство не будет срабатывать при опасной нагрузке или коротком замыкании.
  3. Многие новички подключают все нулевые провода к одной клемме, потому что это требуют схемы подсоединения большинства бытовых изделий. Но в дифференциальном автомате подобное подсоединение может вызвать конфликт, и выключить электрическое питание. Чтобы устройство качественно выполняло свои функции, необходимо нулевой провод каждого изделия подключать только к своей цепи.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

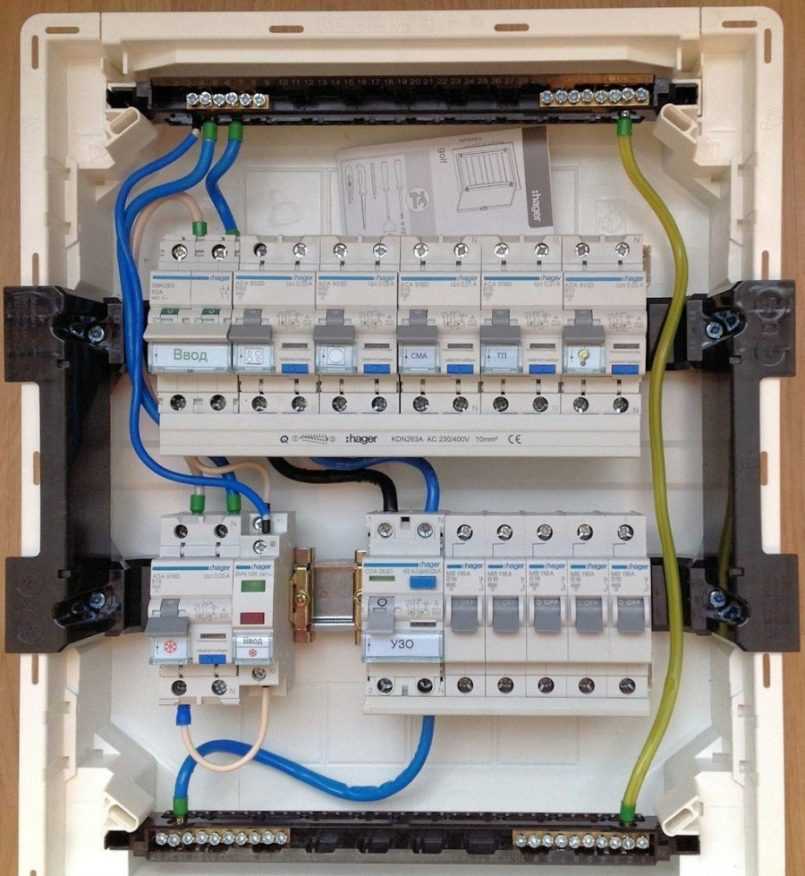

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Как подключить дифференциальный автомат?

Домашняя электрическая сеть может быть как однофазной с напряжением 220 вольт, так и трехфазной с напряжением 380 вольт. Кроме того, как упоминалось выше автоматический дифференциальный выключатель тока можно установить как на вводе в дом, так и отдельно на каждую группу электрических приборов.

В зависимости от исходных условий и задач схема подключения данного устройства может несколько отличаться от стандартной, да и сам дифавтомат может быть предназначен как для работы в однофазной сети (двухполюсный), так и для работы в трехфазной сети (четырехполюсный).

Подключение дифавтомата в однофазной сети

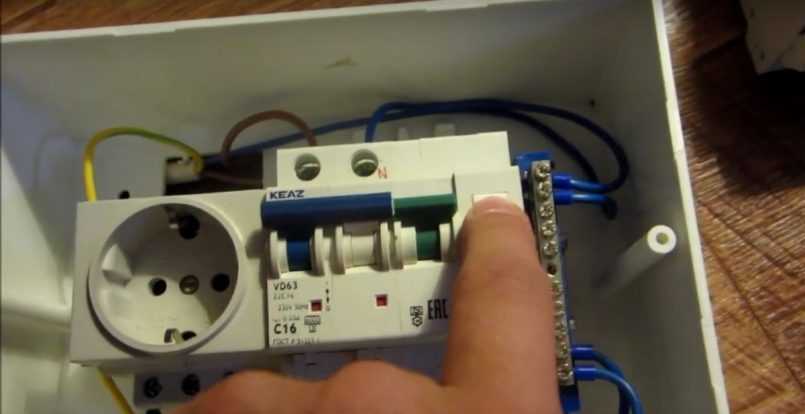

Наиболее простой способ организации защиты локальной электросети посредством дифференциального автомата – установка одного такого устройства на вводе в дом (квартиру). В этом случае необходимо приобрести достаточно мощное устройство, которое сможет обслуживать всю электрическую сеть и включенные в нее энергопринимающие устройства.

Недостаток такого монтажа защитной автоматики заключается в том, что при ее срабатывании достаточно сложно будет самостоятельно обнаружить неисправность в системе, поскольку она может возникнуть, где угодно.

Более совершенным и более надежным способом защиты домашней электросети при помощи дифавтоматов будет их отдельная установка на каждую группу проводников. При такой компоновке элементов электрической схемы в случае возникновения короткого замыкания либо перегрузки сработает только то защитное устройство, на участке, подключенном посредством которого, произошла нештатная ситуация. Другие устройства в это время продолжат функционировать в своем обычном режиме.

Подключение к однофазной сети на несколько линий

Достоинство такого способа монтажа автоматики заключается в оперативности определения участка, на котором возникла неисправность. Очевидным же недостатком выступают высокие трудовые и финансовые затраты на организацию указанной схемы подключения дифференциальных автоматов враспределительном щитке.

Важно! Заземляющая жила токоведущего кабеля подключается к шинке заземления, минуя всю защитную автоматику. Устаревшая электрическая проводка зачастую лишена заземления

Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним. Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек

Устаревшая электрическая проводка зачастую лишена заземления. Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним. Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек.

Подключение дифавтомата в трехфазной сети

Во многих частных домах, а также в некоторых современных жилых комплексах можно встретить систему электропитания от трехфазной сети с напряжением 380 вольт. Реализация подключения дифференциального автоматического выключателя в данном случае мало чем будет отличаться от произведения работ в однофазной сети, за тем простым исключением, что на вход и выход устройства вы будете подсоединять не две, а четыре токоведущих провода.

Схема подключения трехфазных защитных автоматов также может предусматривать установку рассматриваемого устройства как на всю локальную электрическую сеть, так и монтаж отдельных автоматов на ее ветки.

Теперь вы имеете полное представления о том, что такое дифавтомат в электрике, а также в курсе принципа его работы и монтажа в электрическую сеть.

Трехфазный ограничитель мощности ОМ-630

Это устройство работает самостоятельно только при выполнении защитных функций. То есть, ограничение по напряжению и току. В этом случае схема установки выглядит следующим образом:

Ваш объект полностью защищен от коллизий на линии, время повторного включения задается на панели управления. Вне зависимости от использования трехфазного ввода (потребители могут быть как на 220, так и на 380 вольт), отключение производится при расхождении параметров по любому способу подключения.

Если вам необходим именно контроль за мощностью (основное предназначение), подключение нагрузки производится посредством контактора. Параметры отключения программируются с помощью персонального компьютера: для этого предусмотрен специальный порт.

Как и в предыдущем случае, подключение возможно для потребителей разного приоритета. Схема предусматривает коммутацию на группы с нормально замкнутыми и разомкнутыми контактами.

Если потребляемая мощность всей группы превышена, вначале отключаются те потребители, которые имеют более низкий приоритет. Основные объекты будут работать.

Время отключения программируется: когда таймер отсчитает норму, потребители снова будут запитаны.

Несмотря на выраженное промышленное предназначение ОМ-630, им можно пользоваться на объектах с небольшой мощностью потребления: до 5 кВт. В этом случае схема подключения предусматривает небольшую хитрость:

В корпусе прибора есть вертикальные сквозные отверстия. Через них пропускаются кабели, на которые подается нагрузка. Сколько фаз в нагрузке, столько и кабелей.

Если мощность ниже 5 кВт, количество витков определяется по формуле: 5/потребляемая мощность. Число всегда округляется в «плюс». Например, если мощность 2 кВт, получаем коэффициент 2.5. Значит витков будет 3.

Эта модель не имеет цифровой сегментной индикации режимов работы и возникающих проблем. Вместо этого на передней панели имеются индикаторные светодиоды. В документации есть таблица, по которой можно расшифровать показания индикаторов.

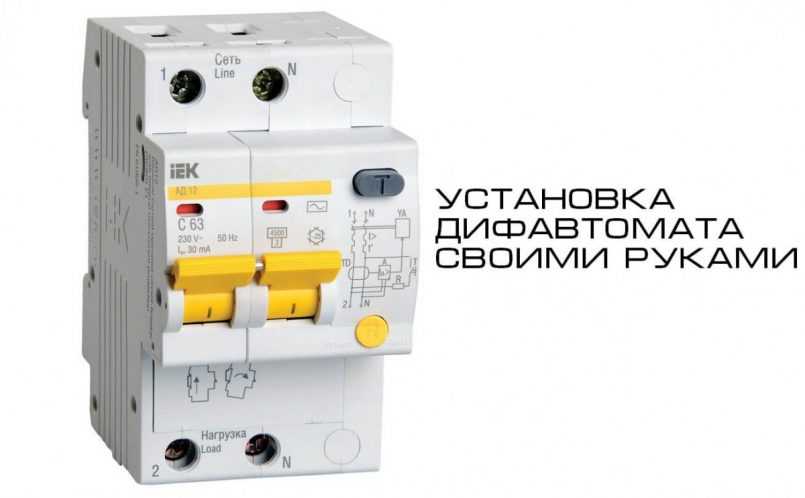

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.

Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!

Установите дифавтомат на DIN-рейку, как показано на фото.

Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.

Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата

Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.

Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Частые ошибки при подключении

Неверные действия при установке УЗО приводят к неприятным последствиям: аппарат срабатывает даже без утечки тока в электроцепи и нормальной нагрузке. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

Наиболее распространенные ошибки при проведении электромонтажных работ:

  1. После дифференциального автомата имеется заземление с нейтральным проводом. К примеру, нуль объединен с открытым участком электрической установки или с нулем проводника защиты. Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. Это даст возможность избежать соединения фазы и нуля, проведенных через защитную систему, с другими фазовыми и нейтральными проводниками.
  2. Неполнофазное подключение защиты. Проблема состоит в неправильном подключении нагрузки до выключателя рабочей нейтрали. Ток, идущий через нагрузку, является дифференциальным для устройства защитного отключения. Это приводит к ложным срабатываниям УЗО.
  3. Скрученное заземление и нулевой проводник в розетке. Последствие этого — ложное срабатывание при включении одного из электрических приборов. Нагрузка присоединяется к цепи, не входящей в зону ответственности УЗО. Иными словами, ток направляется по перемычке.
  4. Соединение пары дифференциальных переключателей со скрученными нулевыми проводами. В результате такой ошибки по обоим аппаратам идет дифференцированный ток и срабатывают без реальной необходимости один или сразу два УЗО.
  5. Установлены несколько УЗО с неверно присоединенными нулями. Последствие этого — одновременное срабатывание дифференциальных приборов.
  6. Некорректное подключение фазы и нуля при наличии нескольких УЗО и разных дифференциальных выключателях. К примеру, нагрузку присоединяют к нулю, который должен защищать другую электроцепь. Результат ошибки — ложные срабатывания одной или обеих систем.
  7. Нарушение полярности при выполнении подключения: фаза идет на ноль, а нулевой проводник — на фазовый. Вследствие этого не срабатывает дифференциальный выключатель, так как токи текут в одну сторону. Это приводит к отсутствию взаимной компенсации магнитных токов. Входящую фазу нужно направлять в клемму, промаркированную буквой L, а входящий ноль — присоединять к клемме, обозначенной как N. Верхние клеммы в приборе входящие, а нижние — исходящие.
