Нужно ли заземлять стиральную машину в доме или квартире, если нет заземления, и как это сделать своими руками

Способ третий – заземление для индивидуального дома

Если вы проживаете в индивидуальном доме, в котором отсутствует заземление, то проблему можно решить достаточно просто. Вы имеете право изготовить контур заземления быстро, и не привлекая специалистов. Давайте более подробно рассмотрим этот процесс.

Сначала необходимо приготовить три отрезка металлической трубки, имеющих длину около 1,5 метров, один конец которых рекомендуется заострить. Затем нужно просверлить сквозное отверстие для слива воды диаметром 7-10 мм, расположенное примерно на расстоянии 50 см от нижнего заостренного конца трубки.

В получившуюся яму вколачиваем трубки на расстоянии, примерно равным 1,2 метра друг от друга, чтоб получился ровный треугольник. Верхняя часть трубки должна быть расположена выше дна ямы примерно на 17-20 см.

Замеряем с помощью рулетки расстояние между концами труб и с использованием уголка небольшого сечения или обрезков арматуры объединяем в целую конструкцию.

К вершине треугольника необходимо приварить металлический провод сечением не менее 0,5 см, который идет от шины заземления электрического щитка, расположенного на вводе в дом.

Внутреннюю проводку делаем аналогично, как описывалось для многоквартирного дома. Устанавливаем розетку с заземлением и протягиваем до щитка трехжильный медный кабель.

На этом основные работы по созданию заземляющего контура сделаны, необходимо засыпать яму и уложить дерн на место.  Советуем обозначать габариты контура заземления.

Рекомендовано летом, особенно в жаркий период, раз в 10-14 дней проливать яму солевым раствором. Состав раствора примерно такой – полкило поваренной соли на 10-12 литров воды. Это необходимо для равномерного распределения в сухой земле статического электричества.

Лучше потратить 3-4 часа рабочего времени и сделать собственный надежный контур заземления, чем потом оплачивать дорогой ремонт современной бытовой техники.

Заземление своими руками

В ванной комнате

Ванная — наиболее распространённый вариант места установки стиральной машины. В данной комнате зачастую находится большое количество проводящих электрический ток приборов, особо выделяется смеситель. При случайном прикосновении одновременно к нему и стиральной машине — последует неизбежный удар электричеством. В таком случае заземление должно уравнять ток устройств благодаря проводу из металла.

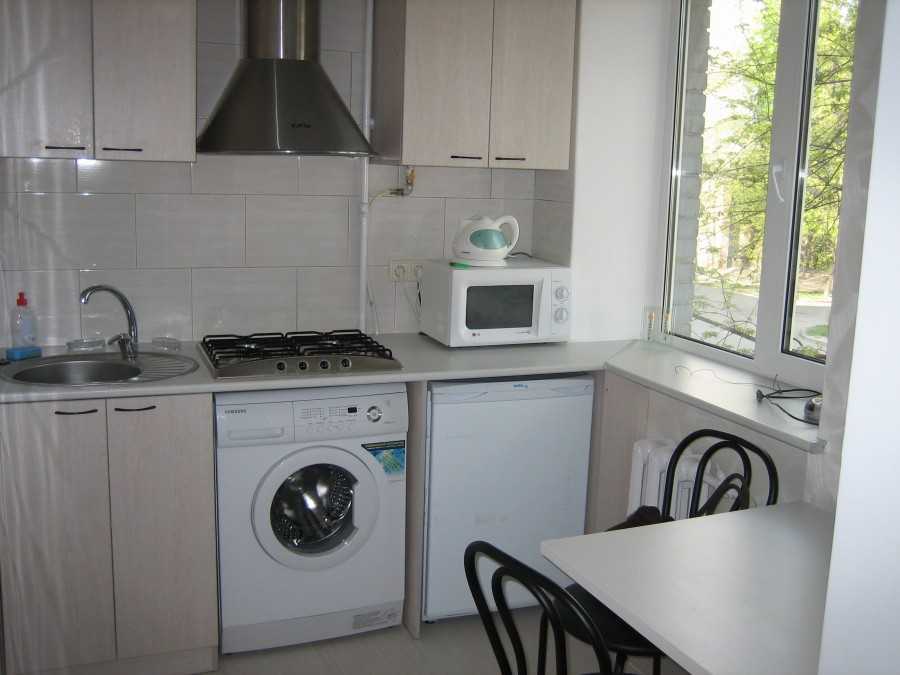

Также популярным вариантом для установки стиральной машины является кухня. В плане электроприборов, это место даже больше обставлено ими. Ещё большую опасность представляют газовые печи, ведь при замыкании и отсутствии какого-либо воздействия, может произойти пожар.

Если это произойдёт в ванной комнате, то огонь не взорвёт печь, а скорость его распространения будет невелика. Учитывая вышесказанное, необходимо правильно установить стиральную машину, и в обязательном порядке смонтировать автоматический выключатель или провести заземление через электрощит.

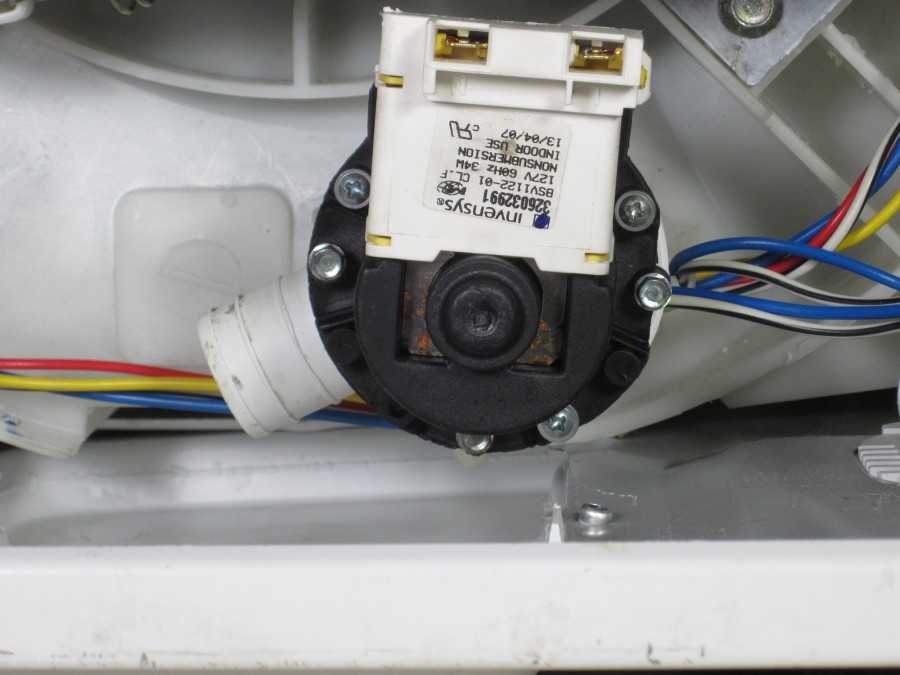

Почему стиральная машинка бьет током?

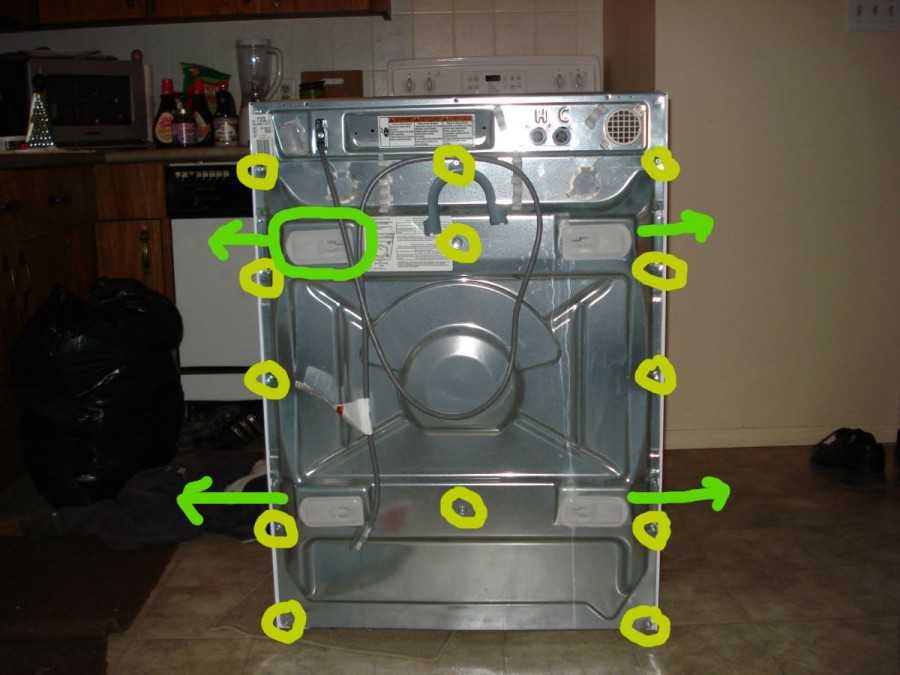

Поражение электрическим током при прикосновении к металлическому корпусу или барабану стиральной машинки вполне естественно, если при ее подключении не было проведено всех требуемых для обустройства заземления работ

Важно помнить, что конструкция современной стиральной техники предполагает наличие заземления, которое, при его отсутствии, замыкается на корпус изделия. Потребитель, дотрагиваясь до корпуса подключенной к сети техники, может ощутить удар током с напряжением 110 вольт, а в ситуациях, когда в проводке образуются дополнительный пробой, ударить могут полноценные 220 со всеми сопутствующими последствиями

Советский стандарт, используемый в большинстве бытовых электросетей, и распространенный в старом жилом фонде, — это двухканальный TN-C, где отдельная система заземления попросту отсутствует. В такой проводке есть только два канала — фаза и ноль, где нулевой и рабочий проводники совмещены на всех участках электрической цепи. Заземление в такой схеме осуществляет только на трансформаторной подстанции и не позволяет полноценно обеспечить безопасную работу устройств, где применяется современная трехканальная подводка.

Стандарт TN-S — это один из самых новых и безопасных способов организации электропитания для бытовой электроники и техники. Практически все современные электроприборы оборудованы штекерами, поддерживающими данный стандарт. Многие потребители электроэнергии, которые уже успели провести ремонт в доме и поменять розетки — также наверняка установили оборудование, поддерживающее такую схему подключения, где на розетках выступают металлические элементы, что согласно нормативам должны принимать на себя напряжение с корпусов устройств и оборудования.

Одной только установки такого оборудования будет недостаточно для обеспечения полнофункциональной его работы. Мало прикрутить розетку TN-S, чтобы использовать весь ее функционал. Наряду с мероприятиями по ее монтажу, также потребуется и прокладка трехканального кабеля, где нулевой рабочий и защитный проводники окажутся разделены. Такие работы окажется довольно просто провести в частном доме и они не потребуется в квартирах новой застройки, где такая схема используется по умолчанию, а вот уже типовом многоквартирном доме подобные работы могут представлять существенную сложность.

Разводка по дому

Чтобы развести электропроводку по дому, необходим медный провод заземления и розетка с заземлением. Один конец провода мастер заводит под болт шины распределительного щита, другой — на заземляющий контакт розетки.

Когда вы будете включать стиральную машинку, воспользуйтесь отверткой-индиактором. С помощью этого инструмента удобнее всего проследить заземление. Прижмите отвертку к металлической поверхности. Если индикатор загорелся — техника не заземлена.

Все работы с электротехническими приборами должны быть выполнены с учетом нормативов и установок, изложенных в постановлении «Электрооборудование жилых и общественных зданий».

Вы легко найдете в интернете фото и видео мастеров, которые объясняют и показывают, как правильно делать заземление стиральной машины в квартире или частном доме. Эти материалы помогут вам прояснить детали, если вы сомневаетесь в том или ином процессе подключения. Вы также можете посмотреть схемы подключения — они находятся в открытом доступе.

Если вы не разбираетесь в электробезопасности, если у вас нет опыта работы с заземлением, лучше доверить эту работу профессионалам

Помните, что неосторожность может привести к плачевным последствиям для вас и для тех, кто живет рядом — вы можете спровоцировать удар током или возгорание

Лучше всего поручить все работы профессиональным электрикам с уровнем доступа по электробезопасности. Уровень доступа говорит о квалификации, знаниях и умениях мастера. Кроме того, такой специалист будет нести ответственность за выполненные работы. Если вы сделаете заземление самостоятельно, без уведомления сетевой организации, вся ответственность за возможные аварии будет лежать только на вас.

https://youtube.com/watch?v=CkG6Y4gfSSI

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

  1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
  2. Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
  3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

  • автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
  • автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
  • по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

  • Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.
  • Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
  • Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
  • Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика. Итак, правила подключения.

  1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
  2. Не скручивайте медные и алюминиевые провода.
  3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
  4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
  5. Используйте надежные розетки с керамической основой.
  6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).
  7. Не соединяйте нулевой провод с проводом заземления.
  8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

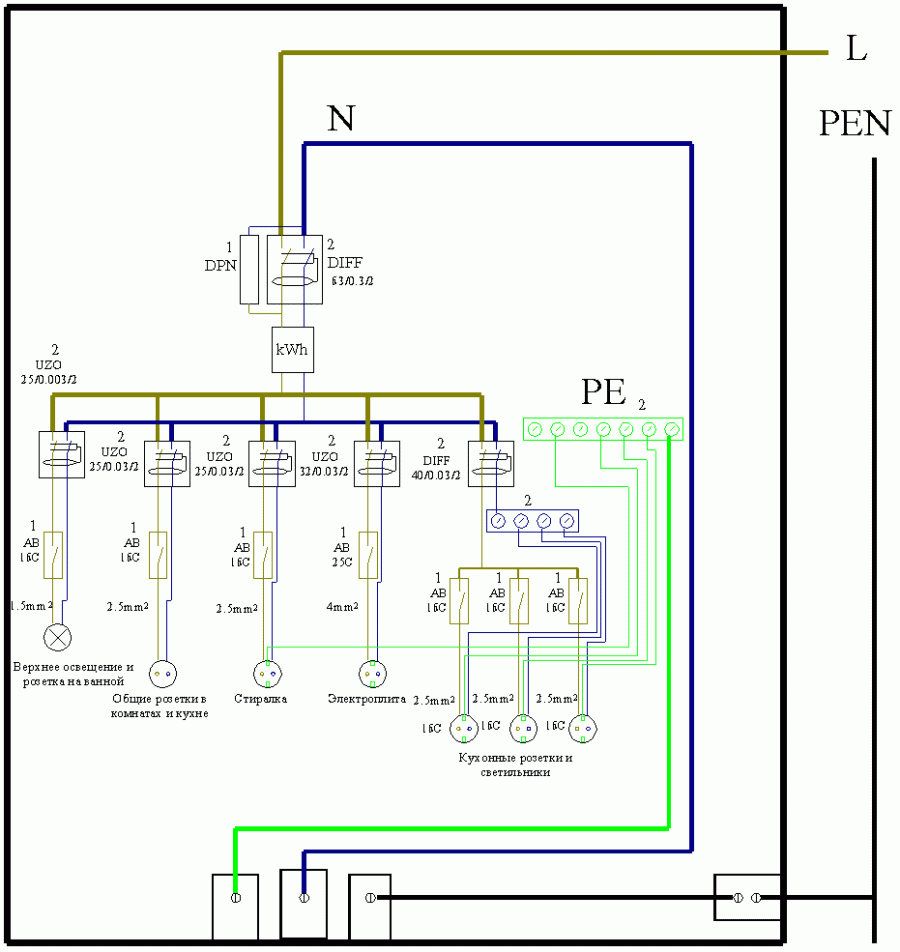

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.

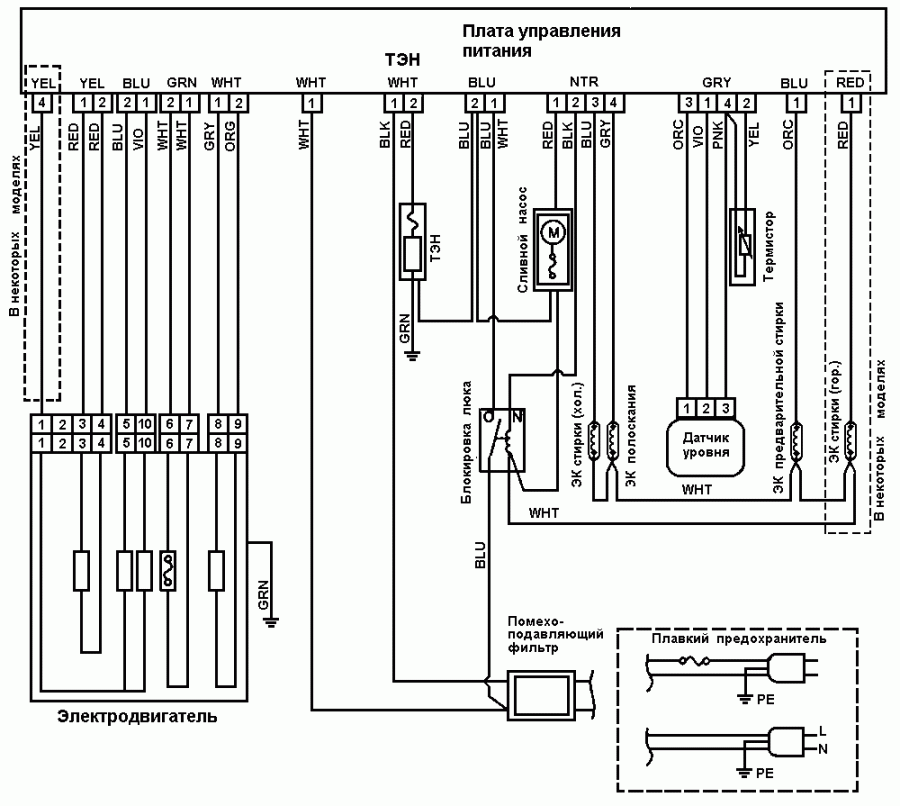

Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.

Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины.

Варианты для частного дома

«Дедовский» метод заземления на данный момент используют крайне редко, к тому же он является небезопасным.

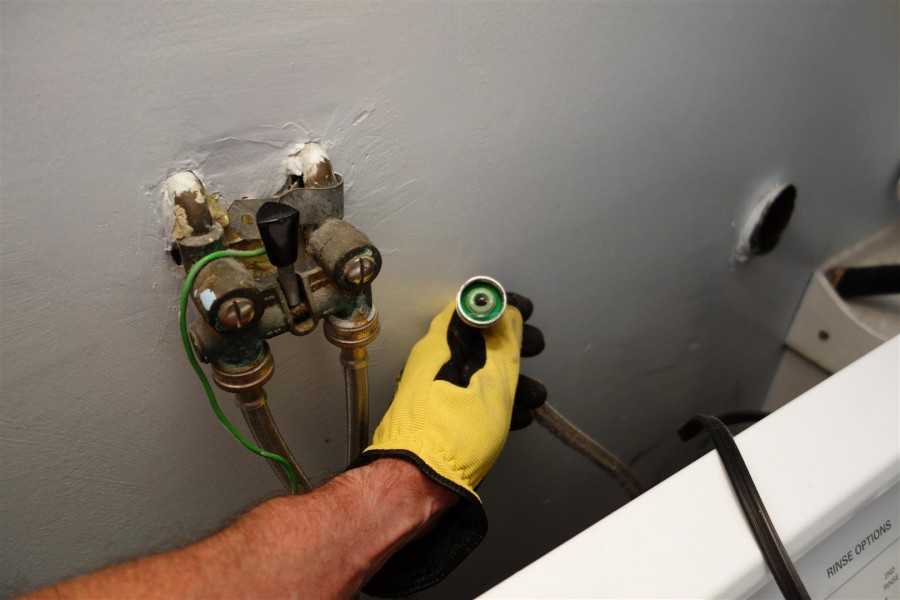

Сам метод заключается в том, чтобы провод заземления прикреплялся к трубопроводу или радиатору отопления, тем самым ток выходит на них и подвергает их напряжению, отчего касаться машинки будет безопасно, но трогать то, что используется как заземление настоятельно не рекомендуется, во избежание получения разряда тока.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Это уже указано выше, но следует повторить, что метод не является безопасным и от его применения можно сильно пострадать.

Стираете-ли вы вручную?

О-да!Нет

Через электрощит

Такой способ, в отличие от первого является куда более безобидным, как гласит статистика — самым безопасным способом. Прежде всего, необходимо начать с установки нулевой и заземляющей шины в электрощите, ибо они будут проводниками разводки каждого провода бытовых приборов.

Далее, от стиральной машины к розетке укладывается трехжильный кабель, сечение которого состоит из меди. Провода в щитке подключаются в следующей последовательности:

  • синий с нулевым значением присоединяют к аналогичной шине;
  • к УЗО подключается провод, фазы которого красные;
  • заземляющие жилы, что имеют жёлтый или зелёный цвет (зависит от модели щитка) и подключаются к нулевой шине.

При заземлении используется следующий перечень инструментов:

  • нож (можно любой, от кухонного до охотничьего);
  • плоскогубцы;
  • розетка с предварительно подключенным заземлением;
  • отвертка с датчиком тока на ручке;
  • трёхжильный провод.

Способ при помощи выравнивания потенциала

Пусть предыдущий вариант и является крайне безопасным, в некоторых щитках может не оказаться заземляющего провода, что равносильно исключению прошлого пункта.

В данном способе используется система выравнивания потенциалов, это понятно из названия. В таком варианте все предметы, что способны проводить ток, соединяют специальным проводом из металла. Между ними происходит выравнивание потенциала, а значит ток не будет протекать. И при прикосновении к стиральной машинке и, скажем, смесителю, ничего не произойдёт, то есть вас не ударит током.

Вы стираете обувь в машине?

О-да!Нет

Установка автоматического выключателя

Неплохим вариантом будет также установка автоматического выключателя. Тем, кто хотя бы немного знаком с устройством так называемых пробок, что использовались в СССР (в некоторых городах можно встретить такие дома и в наши дни), будет понятно сразу, как и что устроено.

Раньше пробка ломалась, сохраняя жизнь электросети и приборам, после чего вставлялась новая и работа электрощита возобновлялась. Сейчас же, при скачке напряжения автоматический выключатель действует точно так же, разве что не ломается, а отключает систему.

Как это происходит?

Устройство постоянно проводит мониторинг электрической системы и при нарушении её работы (например, сильный скачок напряжения) он быстро отключает прибор со сбоем, защищая все устройства, подключенные к сети от сгорания, в том числе и стиральную машинку. Также он сильно сокращает длительность прохождения тока по КЗ, а значит уменьшает шанс поражения.

Перекрываете кран подачи воды после стирки?

О-да!Нет.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Хорошим для дома будут автовыключатели класса «С». Он способен пропустить ток в 7-10 раз выше нормативов, при этом не сгорев. Для хорошей установки данного прибора настоятельно рекомендуется обратиться к специалисту, чтобы не перевести деньги в никуда.

Немного теории

Итак, зачем нужно заземлять стиральную машину в квартире? Многие люди даже не задумываются об этом и продолжают пользоваться незаземленной бытовой техникой, так как не видят никаких причин для беспокойства. Обычно они убеждаются в необходимости заземлить стиральную машинку только после того, как получили ощутимый удар током от находящегося поблизости смесителя или металлического корпуса машинки.

Первая причина прибегнуть к таким мерам безопасности – риск получения электротравмы. Да, удар током может быть не очень сильным, и даже может казаться легким пощипыванием, но это тоже тревожный звонок. Сколько времени нужно прождать, прежде чем вы получите ощутимый удар? А если к этому добавятся отягощающие факторы вроде перебитой проводки и влажности, последствия могут быть плачевными.

Второй фактор носит несколько меркантильный характер. Существует мнение, что стиральные машины с встроенной электроникой современного образца часто ломаются именно от того, что заземление не было установлено вовремя. Нежная электроника выйдет из строя даже от незначительного влияния статики, и вам придется потратиться на ремонт или даже покупку новой техники. Поэтому нужно подстраховаться заранее и исключить возможность такого происшествия.

Прежде чем сделать заземление вашей стиральной машины, необходимо внимательно изучить ее на предмет повреждений. Вполне возможно, что проблема заключается в другом. Получить удар током от корпуса можно при повреждении изоляции провода, в этой ситуации заземление проблему не решит. Только убедившись в отсутствии посторонних факторов, можно приступать к работе.

Если вы живете в квартире современного образца, проблем у вас не возникнет. В таких домах уже предусмотрено заземление и современная проводка со специально встроенным третьим проводом.

Если вы обратили внимание, вся техника, от электрочайника до холодильника, выпускается с трехжильным проводом, который и обеспечивает заземление. В квартире нового образца вы можете пользоваться бытовой техникой без каких-либо опасений, так как третий провод исключает возможность получения электротравмы

Но в домах старого образца все совсем по-другому. Существует два способа решения данной проблемы.

Устройство заземления

Как сделать заземление на даче? Для выполнения работ необходимых нужно приготовить некоторые инструменты и материалы:

  • материал для электродов;
  • материал для связки электродов;
  • сварочный аппарат;
  • лопата;
  • садовый бур (не обязательно);
  • рулетка.

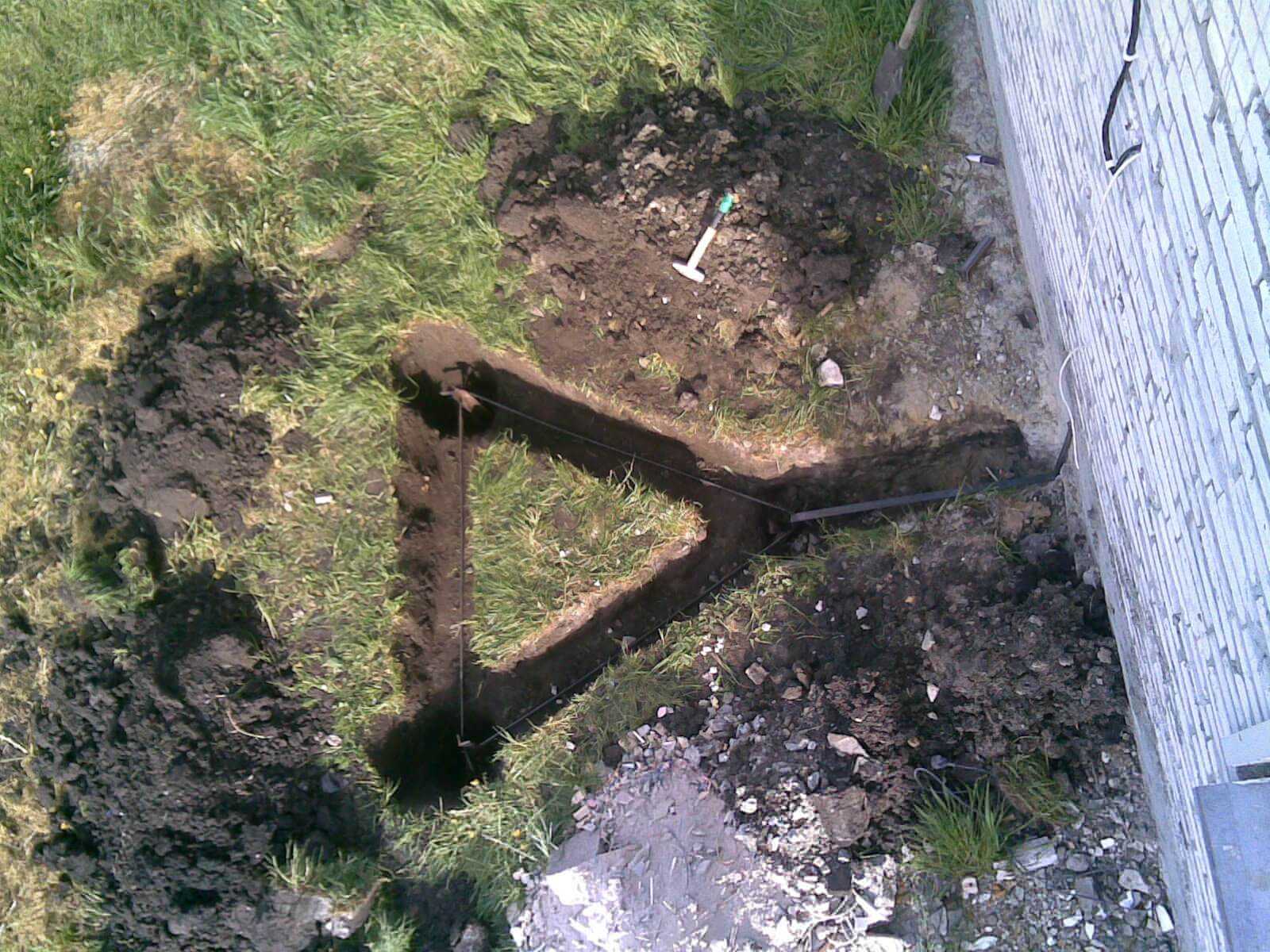

Самая распространенная схема заземления – это треугольник. В его вершинах стоят электроды. Они соединены друг с другом на глубине, которая находится ниже уровня промерзания грунта. В качестве материала для соединения может служить арматура или полоса металла. Скрепляются детали с помощью сварки, болтов. Электроды для заземления делаются из стального уголка толщиной 4 мм, арматуры диаметром 12 мм, стальной трубы с толщиной стенки 3,5 мм или больше, стальной полосы размерами 12х4 мм. При обустройстве заземления нужна будет еще лопата для копки траншеи.


Схема заземления – треугольник

Как правильно сделать заземление? Для его изготовления можно приобрести набор деталей, покрытых слоем меди. Их длина – 1 м. Для их соединения существует специальный набор. Все собирается предельно просто и быстро. Устройство заземления начинается с рытья траншеи. Ширина ее около 50 см, глубина – 1 м. Форма – равносторонний треугольник. От нее делается отвод к силовому электрическому шкафу. Если грунт позволяет забить электроды в вершинах треугольника – хорошо. В противном случае может понадобиться бурение скважин. После окончания сварочных работ нужно провести шину к шкафу.

Проверка контура проводится с помощью омметра. Лучше, если это сделает специалист. Сопротивление контура не должно превышать 4 Ом. Если все показатели в норме, то можно засыпать траншею однородным грунтом. Если дом установлен на свайный фундамент, он же может выполнять функции заземления. Для этого нужно лишь связать сваи друг с другом.


Набор деталей для заземления

Правильно сделанное заземление значительно повышает уровень безопасности дачного дома. Но не будет лишним устройство защитного отключения (УЗО) в системе электроснабжения. Принцип работы его такой: каждый токопроводимый участок электрических приборов, к которому человек может прикасаться, присоединен к заземлению. Если фаза при повреждении изоляции попадает на такого рода участок, происходит обычное короткое замыкание. При этом устройство защиты отключает подачу тока.

Что такое заземление

Процесс постройки многоэтажных зданий включает и обустройство заземления. Владельцы частных домов должны позаботиться об этом сами. Для чего оно необходимо? В наших домах находится большое количество приборов, питающихся электричеством. Это телевизоры, видеоаппаратура, микроволновые печи, холодильники, стиральные машины и другое оборудование. Электричество можно сравнить с обыкновенной водой. Оно так же протекает, выбирая путь наименьшего сопротивления. Каждый электрический прибор оборудован проводами и кабелями с изоляцией. При ее разрушении можно получить удар током. Чтобы избежать этого, выполняется устройство заземления.

Какое устройство заземления можно считать идеальным? То, которое имеет наименьшее сопротивление. Человек тоже обладает этой физической величиной, способной меняться при различных климатических условиях и при изменении физического состояния организма. Сопротивление пьяного человека очень мало, поэтому он тяжелее переносит удар током.


Заземление нужно для избежания ударов током

Каково влияние грунта? Чем больше его насыщение водой, тем меньше глубина забивания электродов. Сопротивление торфа составляет 20 Ом/м. У глины такое же, как у чернозема – 25-30 Ом/м. Очень высокое сопротивление у супеси – 150 Ом, а у песка оно доходит до 1000 Ом. Сделать заземление на даче по этой причине является не так просто.

Теперь об электродах. Не рекомендуется их закапывать или вбивать на глубину более 3 м. Но и менее 1,5 м тоже специалисты не рекомендуют. Если вода залегает на глубине 2,5 м, для установки электродов достаточно 2 м. Сооружаются они в виде треугольника со сторонами 1,2-3 м. От фундамента дома основной контур размещается на расстоянии не менее 3 м. Устройство должно обеспечить:

  • полную безопасность при работе людей с электрическими приборами и оборудованием;
  • безопасную работу самого электрооборудования, особенно при скачках напряжения в сети;
  • защиту людей и приборов от статического электричества.

Как можно решить проблему

Существует несколько способов, позволяющих заземлить стиральную машинку в квартире и доме:

  • соединение корпуса к водопроводу и канализации или батареям отопления;
  • вывод отдельной розетки, подключенной к электрическому щитку с заземлением;
  • создание системы уравнивания потенциалов бытовых приборов;
  • подключение устройства защитного отключения;
  • создание собственного контура заземления (в частном домовладении).

Стоит сразу отметить, что первый вариант является рабочим и действенным, но имеет ряд существенных недостатков. Дело в том, что если замкнуть заземляющий провод на трубу с водой, то через некоторое время она прохудится, рискуя затопить соседей снизу. То же самое касается и батарей отопления и канализационных труб. Так что от такого способа лучше отказаться.

Более грамотно будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, пробросив от щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Нельзя сажать заземляющий провод на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант, можно прокинуть медный провод только от шины заземления и железно «посадить» его на корпус стиральной машинки. Но первый вариант является более эстетичным и правильным.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости также дополнительная система уравнивания потенциалов в соответствии с 1.7.83 ПУЭ (см. Главу 1.7 ПУЭ).

Принцип работы системы уравнивания потенциалов состоит в том, что корпусы всех металлических бытовых электроприборов и узлов, включая стиральную машину, соединяются между собой токопроводящими проводниками. В этом случае потенциал равномерно распределяется между ними, и по принципу наименьшего сопротивления будет миновать тело человека. Эта схема достаточно проста и ее вполне можно сделать самостоятельно.

Также выходом из ситуации, если нет заземления или если провод двухжильный может послужить подключение так называемого УЗО, то есть устройства защитного отключения. Принцип его работы основывается на более высокой чувствительности к токам утечки и более быстром срабатывании относительно защитных автоматов. Это устройство спасло много жизней. Так как при пробое на корпус машины УЗО фиксирует изменение значения токов в фазном и нулевом проводниках, и из-за изменения наведенных магнитных потоков в сердечнике незамедлительно срабатывает.

Этот вариант является на данный момент самым распространенным и безопасным среди всех вышеперечисленных. К тому же он полностью соответствует всем требованиям и правилам электробезопасности.

В случае, если требуется выполнить заземление не только машинки, но и частного дома, в котором двухпроводная электрическая схема, требуется сделать собственный контур, к которому можно будет подключить заземляющий проводник и протянуть его до вводного щитка. Для этого возле дома нужно будет выкопать канаву в виде равностороннего треугольника, каждая сторона которого должна быть длиной не меньше трех метров и глубиной около пятидесяти см. Одна из вершин должна быть направлена в сторону дома, как показано на фото ниже:

Затем по вершинам в землю забиваются металлические штыри, длиной по 3 м каждый, которые обвариваются между собой металлической полосой. После этого нужно от получившегося контура прорыть канавку под кабель, который с ним соединяется и идет к щитку. Естественно, все это нужно засыпать грунтом. Вот, собственно, заземление частного дома и готово.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, в чем опасность, когда отсутствует заземление стиральной машинки:

В заключение хотелось бы отметить, что сделать заземление стиральной машины своими руками можно (при условии, что они растут из нужных мест), благо в интернете существует множество фото и видео по данной тематике. Однако, все же, нужно помнить, что электрический ток не прощает невнимательность. Поэтому, если есть какие-то сомнения, то лучше обратиться к специалисту.

Будет полезно прочитать:

  • Как подключить стиральную машину
  • Как выбрать УЗО для квартиры
  • Причины поражения электрическим током

Подведем итог

Итак, как заземлить стиральную машину если нет контура заземления. Предлагается использовать комбинированный подход, если проводка отдельного заземляющего провода вами считается сложной и дорогой.

  • Установить УЗО в розетку.
  • Создать систему выравнивания потенциалов.

Отметим, что эта комбинация будет хорошо работать, если вы уверены, что установленная стиральная машина в исправном состоянии. Хотя надо отдать должное УЗО, которое просто не даст неисправному прибору работать (наличие соприкосновения голого провода с корпусом).

Кстати, есть один способ проверить, пробит ли фазный провод питающей подводки или нет. Надо просто вставить вилку, повернув ее на 180º. Если пробита фаза, попавшая на «ноль», то машинка будет работать от электросети. В случае с нулем ничего угрожающего не произойдет ни в том, ни в другом случае.
