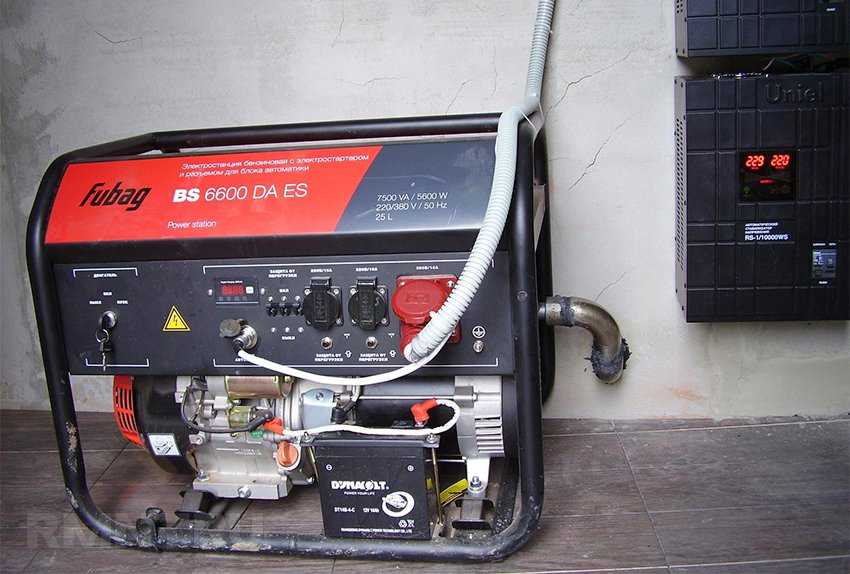

Подключение бензогенератора с автозапуском к сети дома

Через автоматический (распределительный) выключатель

Идеальный вариант, если в щитке есть розетка. Не надо путать этот способ с описанным выше. На рынке электротоваров некоторые готовые щитки изначально комплектуются такими выходами (рекомендовано выбрать их для частного домовладения). Иногда и при самостоятельной сборке щитка устанавливают вводной АВ, счетчик, УЗО и одну-две розетки для страховки, так удобно осуществлять ремонт. Тогда генератор без проблем подсоединяют туда.

Надо быть достоверно осведомленным, что это не обычная сетевая розетка.

Правила соблюдать обязательно:

• розетка должна пропускать как минимум 16 А или больше под мощность резервного аппарата;
• АВ на вводе надо отключить.

Если же описанных элементов в щитке нет, то откидывают вводные жилы из распредавтомата и подсоединять к нему аппарат напрямую. Если дальше смонтированы УЗО, АВДТ, полярность соблюсти надо. Напомним: если подключится к «пожарному» АВ перед прибором учета, то схема будет работать, но счетчик будет считать уже произведенное собственное электричество. Вводной АВ пломбируется энергосбытом, поэтому чаще возможность такого варианта вовсе отсутствует. Надо выбрать именно распределительный (групповой, общий) АВ или АВДТ после прибора учета.

Алгоритм действий:

1. Выключить автомат на вводе. После подсоединения резервного источника его можно снова активировать, и это понадобится перед монтажом контрольной лампочки.
2. Открутить зажимы на клеммах распредавтомата, отвести проводки.
3. На место указанных жил, соблюдая полярность, особенно если дальше УЗО, АВДТ, присоединить жилы от кабеля генератора.
4. На откинутые провода можно смонтировать лампочку, которая покажет возобновление основного питания, после ее установки вводный автомат включают.

Необходимый минимум для подключения генератора

Впрочем, для технически правильного подключения генератора к домашней электросети нужно не так много. В первую очередь — обеспечить отдельный ввод. Его рекомендуется выполнять медным кабелем высокого сечения (не менее 4 мм 2 ) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.

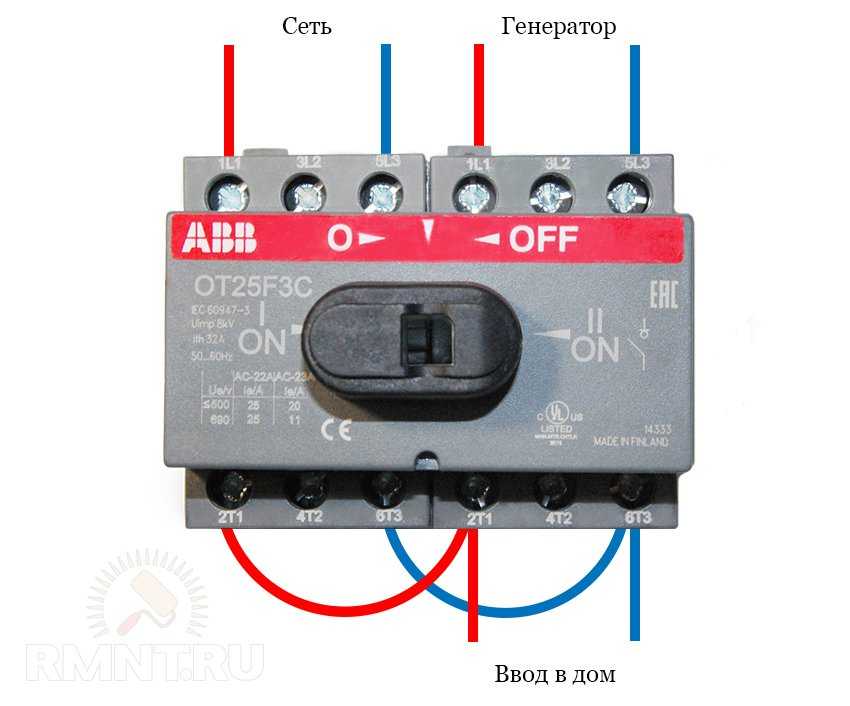

Также понадобится перекидной рубильник. Для бытовых нужд в последнее время появилось много вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От наиболее дешёвых изделий марки TDM-63 до более добротных и надёжных устройств серии E200 от ABB или SFB от Hager.

Устройства имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Важно помнить, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предусмотрено ни теплового, ни электромагнитного расцепителя. Поэтому каждый ввод нужно дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию

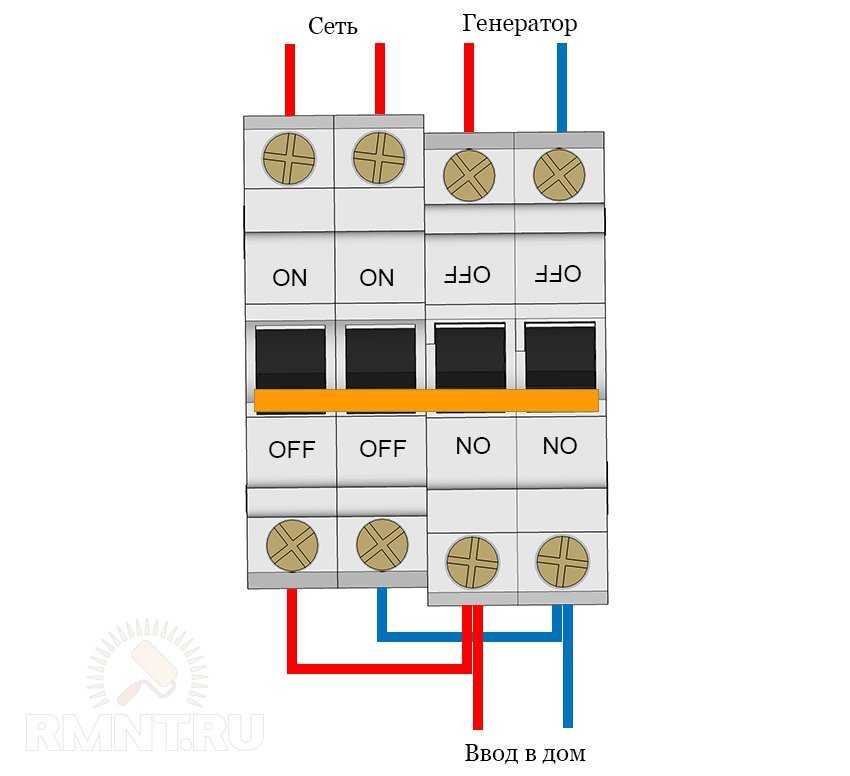

Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Схемы подключения

Разобравшись со вспомогательными вопросами, переходят непосредственно к подключению генератора к обслуживаемой линии.

Подключение через дополнительный распределительный автомат

Трехфазное подключение

Схема подключения автоматов от линии и генератора практически одна и та же, что позволяет ничего не изменять в действующей трехфазной электросети. Этот подход к включению в сеть частного дома является самым надежным и гарантирует успешную работу подсоединенного к ней оборудования. Для его реализации потребуется проделать следующие операции:

1. Отключить вводный автомат 380 Вольт, обесточив домашнюю сеть.
2. Установить в щитке новый 4-хполюсный автомат, выходные клеммы которого соединяются отрезками проводников с входными контактами всех линейных приборов.
3. Кабель с выхода генератора с 4-мя жилами (3 фазы и нуль) подводится к новому автомату и каждая из них подключается к соответствующей клемме.

Если далее по схеме установлено УЗО, при проведении коммутаций учитывается разводка подключаемых к нему проводников (каждой из 3-х фаз и нуля).

Подключение через рубильник

Монтаж через рубильник

Перекидной рубильник – это тот же переключатель, но имеющий три положения. При его применении шины от генераторного устройства подсоединяются к одному комплекту полюсов, а подводящие жилы от высоковольтной линии – к другому. Центральный контактный набор выключателя, проводники от которого идут непосредственно к нагрузке, поочередно перекидывается в сторону ввода от ВВ или к генераторной подводке. В среднем положении рубильника вся домашняя сеть полностью обесточена.

Схема автоматического переключения

Избавиться от необходимости ручного выбора источника питания удается за счет использования схемы автоматического переключения подсоединяемой к нему нагрузки. В ее состав как минимум входят модуль управления и два пускателя (контакторы) с перекрестным подключением. Первый из этих узлов, изготавливаемый на основе микропроцессора, полупроводниковых транзисторов или аналоговых микросхем, выполняет следующие функции:

• распознавание ситуации с пропаданием электричества в основной питающей линии;
• последующее за этим отключение от нее потребителя;
• переключение его на отвод от 3-х фазного генератора.

В процессе работы модуля, распознающего пропадание централизованного энергоснабжения, формируется прямоугольный импульс, поступающий на исполнительное устройство (катушку контактора). Это приводит к автоматическому переключению коммутатора в режим работы от автономного генератора. При возобновлении основного питания другой управляющий импульс переводит систему в первоначальное положение.

Через розетку

Мобильная розетка

Чтобы подключить генератор к сети дома через розетку, потребуется внимательно ознакомиться с особенностями применения этого метода. Несмотря на свою простоту и удобство подключения, этот вариант имеет множество отрицательных сторон, выражающихся в следующем:

• необходимость постоянно следить за тем, чтобы вводный автомат был выключен;
• потребность в приобретении специальной 4-х полюсной розетки, рассчитанной на большие токи;
• ограничения по подключаемой к генератору нагрузке.

Способ включения через розетку является худшим из всех возможных. Его применение недопустимо при любых условиях.

Как подается нагрузка

Перед подключением аппарата следует проконтролировать, чтобы мощность потребителей, которые подсоединятся, не была выше номинальной генератора. Для избежания перегрузки должен соблюдаться определенный порядок. Сначала подключают те энергопотребители, которые наделены наибольшими токами при пуске. Далее приборы подсоединяются по убыванию. В самом конце следуют энергетические потребители, имеющие коэффициент пускового тока — единицу. Такими устройствами являются, к примеру, электрические нагреватели.

Когда подключают бензиновый или дизельный генератор, иногда допускают ошибки. Они заключаются во включении генератора к централизованной сети напрямую или соединении проводов от генератора прямо в розетку. Делать этого нельзя, так как большая нагрузка может способствовать формированию пожароопасной ситуации, когда разрушится розетка и электрическая проводка.

Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других.

Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться.

Способы подключения генератора

Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.

А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.

Плюс – низкая стоимость изделий и минимум присоединений.

Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.

Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.

Автоматический

Целесообразность именно такого подключения генератора к сети дома пояснений не требует. Схема несколько инертна, но это не критично.

Как она работает?

Система автозапуска (АВР) постоянно, как сейчас модно говорить, «мониторит» наличие напряжения. При его пропадании контактная группа, присоединенная к сети, размыкается. Одновременно включается стартер генератора и производится автозапуск двигателя.

После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.

Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.

Несколько замечаний

В некоторых случаях генератор к сети дома можно и не подключать, ситуации разные бывают. Для того чтобы подать эл/энергию к отдельным приборам, к соответствующим выводам агрегата напрямую присоединяется кабель (провод), на другом конце которого находится клеммная коробка с гнездами.

Такие переноски многие делают самостоятельно. Но это возможно лишь в случае, если генератор маломощный. При форс-мажоре запитать холодильник и обеспечить минимальное освещение в отдельных комнатах, с помощью переносных приборов (например, настольных ламп, торшеров) получится.

Стоит напомнить и о необходимости заземления генератора. Вот типовая (и простейшая) схема.

Что понадобится? Арматурный пруток (минимум на 15 мм) длиной метра 1,5 и медный провод. Они должны быть жестко скреплены. Никакие «накрутки» или «навивки» не допускаются. Например, приварить к стержню болт и затянуть провод гайкой.

Если в момент работы генератора восстановится пром/напряжение, необходимо сначала переключить устройство с ручным управлением, и только после этого «глушить» двигатель. Мелочь, но кое-кто забывает об этом.

Если в частном доме напряжение заведено трехфазное напряжение, то специалисты рекомендуют задействовать в схеме только одну. Естественно, придется несколько переоборудовать эл/проводку. При этом круг «потребителей» ограничивается, как правило, приборами освещения и несколькими бытовыми, которые должны функционировать постоянно (например, холодильная камера, обогреватель).

Рекомендовано для вас:

Мероприятия и виды обслуживания дизельных генераторов — перечень работ и советы Инструкция по организации резервного питания загородного дома — устройства и схема Устройство и принцип действия электрогенератора, советы по исправлению неполадок

Возможные проблемы и неисправности

При использовании генератора вы должны иметь полное представление о характере тока, генерируемого автономным источником. Зачастую это не привычные фаза и ноль, а чередующиеся фазы с полуволной в 110–125 В относительно земли.

Такие генераторы требуют качественно выполненной системы заземления, которая не связана с защитным проводником домашней сети. Также в обязательном порядке должны коммутироваться как фазный, так и нулевой провод обоих вводов, иначе гарантирована утечка в городскую сеть.

Это и есть основная причина того, что при подключении через розетку срабатывает автомат защиты на самом генераторе. Что до устройств дифференциальной защиты, их придётся устанавливать парно — по одному на каждый ввод. Исключение из этого правила составляют трёхфазные сети, но они, в свою очередь, требуют устройства раздельных контуров заземления и зануления для стабильной и бесперебойной работы.

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Интеграция с распределительным автоматом

Подключение через автомат распределение тока — оптимальное решение, при любых обстоятельствах. Но и такое решение требует учёта нескольких нюансов.

Схема внедрения в электросеть с помощью розетки — самое простое и доступное решение в этом направлении. Розетку монтируют рядом с распределительным автоматом, схематично размещают возле электрического счётчика. При выключении автомата розетки такого типа сохраняют высокий уровень напряжения. Но вводный автомат часто остаётся включенным.

При необходимости получить энергию от автономных источников вводные автоматы отключаются. К розетке подключают устройство, генерирующее ток. Ограничение по работе основывается только на пропускной характеристике, которой обладает розетка. Стандартный показатель для бытовых устройств — 16 ампер.

Интересно! Если таких розеток в домашней сети нет — интеграция с распределительным автоматом усложняется. Откидывают штатную вводную проводку, поступающую от автомата. На её место подсоединяют «ноль» и «фазу» от автогенератора. При подключении главное — соблюдать полярность, тем более — при наличии УЗО.

Вводный автомат можно не выключать, если вводная проводка от основной линии не соединяется с распределительным автоматом домовой сети. Рекомендуется взять контрольную лампу, монтировать её на освободившиеся концы. Она будет светиться, если энергия подаётся из линии передач. Таким образом, владелец получает сообщение о необходимости перейти с одного источника на другой.

Если применяют генератор — владелец должен точно представлять, какой ток генерируется устройством. Иногда речь идёт не о привычных фазах и нулях. Допустим вариант чередующихся фаз с полуволнами в 110-125 В относительно земли

Для таких генераторов важно организовать качественное заземление. И такая система не должна быть связана с защитным проводником от домашней сети

В остальных случаях требования выполнить не составит труда.

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

1. Непосредственный пуск двигателя генератора.
2. Прогрев устройства.
3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

На этой схеме показано подключение генератора к дому через розетку. Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный авто выключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес. Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции

После отключения подачи электроэнергии, необходимо сразу поставить авто выключатель в нерабочее положение — это обязательно. Потом делаем заземление, заводим его и подключаем к сети.
