Как измерить напряжение переменного и постоянного тока

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей

Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее

Как правильно пользоваться токоизмерительными клещами:

  1. Установить требуемый диапазон на переключателе.
  2. Нажать на кнопку раскрытия магнитопровода.
  3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
  4. Расположить токовые клещи перпендикулярно направлению провода.
  5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Другие альтернативные методы измерения

Самый эффективный и простой способ проверки частоты — это использование осциллографа. Именно осциллографом пользуются все профессиональные электронщики, так как на нём можно визуально увидеть не только цифры, но и саму диаграмму. При этом нужно обязательно отключить встроенный генератор. Новичку в электронике будет довольно проблематично выполнить данные измерения с помощью этого прибора. О том, как пользоваться осциллографом, мы рассказали в отдельной статье.

Второй вариант — это измерение с помощью конденсаторного частотомера, имеющего диапазон измерений 10 Гц-1 МГц и погрешность около 2%. Он определяет среднее значение тока разрядки и зарядки, которое будет пропорционально частоте и измеряется косвенно с помощью магнитоэлектрического амперметра, со специальной шкалой.

Ещё один метод называется резонансный и основан он на явлении резонанса, возникающего в электрическом контуре. Тоже имеет шкалу с механизмом точной подстройки. Однако промышленную величину в 50 Гц этим способом невозможно проверить, работает он от 50 000 Гц.

Также вы должны знать, что существует реле частоты. Обычно на предприятиях, подстанциях, электростанциях — это основное устройство, которым контролируют изменение частоты. Данное реле воздействует на другие устройства защиты и автоматики для поддержания частоты на необходимом уровне. Есть разные типы реле частоты с разным функционалом, об этом мы расскажем в других публикациях.

Все же мультиметры и электронные цифровые частотомеры работают на обычном счёте импульсов, которые являются неотъемлемой частью, как импульсного так и другого переменного напряжения, необязательно синусоидального за определенный промежуток времени, обеспечивая при этом максимальную точность, а также широчайший диапазон.

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=nyDvdqbrVfA

Теперь вы знаете, как выполнить измерение частоты тока в сети мультиметром и частотомером. Надеемся, предоставленная информация была для вас полезной!Будет интересно прочитать:

  • Как пользоваться мультиметром
  • Как проверить напряжение в розетке
  • Измерение сопротивления заземления

Измерение тока с помощью шунтирующего резистора

Это наиболее используемый метод в современной электронике. Этот метод основана на законе Ома. Здесь последовательно подключенный в цепь резистор с малым сопротивлением используется для измерения тока. Когда ток протекает через резистор, он создает разницу напряжения на резисторе.

Давайте рассмотрим пример. Предположим, что ток 1А протекает через резистор на 1 Ом. Согласно закону Ома, напряжение эквивалентно току, умноженному на сопротивление. Следовательно, когда ток 1A протекает через резистор с сопротивлением 1 Ом, он создает напряжение 1В на резисторе. Мощность резистора является критическим фактором, который необходимо учитывать. Тем не менее, на рынке также есть резисторы очень малого значения, сопротивление которых находится в диапазоне миллиом. В таком случае разница напряжения на резисторе также очень мала. Но усилитель с высоким коэффициентом усиления необходим для увеличения амплитуды напряжения, и, наконец, ток измеряется с использованием обратного расчета.

Альтернативный подход для этого типа метода измерения тока заключается в использовании трассировки печатной платы в качестве шунтирующего резистора. Поскольку медные дорожки на печатной плате имеют очень небольшое сопротивление, можно использовать часть дорожки для измерения тока. Однако при таком альтернативном подходе несколько зависимостей также являются огромной проблемой для получения точного результата. Основным фактором является температурный дрейф. В зависимости от температуры, сопротивление трассировки изменяется, что приводит к ошибке. Нужно компенсировать эту ошибку в приложении.

Преимущества:

  • Очень экономичное решение
  • Может работать с переменным и постоянным током
  • Дополнительное оборудование не требуется

Недостатки:

  • Не подходит для работы с большим током из-за рассеивания тепла
  • Измерение с помощью шунта обеспечивает ненужное снижение эффективности системы из-за потери энергии на резисторе
  • Тепловой дрейф обеспечивает ошибку в высокотемпературном приложении

Применение шунтирующего резистора в первую очередь – цифровой амперметр. Это точный и более дешевый метод, кроме датчика Холла. Шунтирующий резистор также может обеспечивать путь с низким сопротивлением.

Метод измерения тока с помощью катушки Роговского

Катушка Роговского названа в честь немецкого физика Вальтера Роговского. Катушка Роговского выполнена с использованием спиральной катушки с воздушным сердечником и намотана на целевой проводник для измерения тока.

На изображении выше показана катушка Роговского с дополнительной схемой. Дополнительная схема является интегральной цепью. Катушка Роговского обеспечивает выходное напряжение в зависимости от скорости изменения тока в проводнике. Для создания выходного напряжения, пропорционального току, требуется дополнительная схема интегратора.

Преимущества:

  • Это хороший метод для обнаружения быстрого высокочастотного изменения тока
  • Безопасная работа с точки зрения обращения с вторичной обмоткой
  • Недорогое решение
  • Гибкость в использовании благодаря конструкции с разомкнутым контуром
  • Температурная компенсация не сложна

Недостатки:

  • Подходит только для переменного тока
  • Имеет более низкую чувствительность, чем трансформатор тока

Катушка Роговского имеет широкий спектр применения. Например, измерение тока в больших силовых модулях, особенно на полевых МОП-транзисторах или мощных транзисторах IGBT. Катушка Роговского обеспечивает гибкость измерения. Поскольку отклик катушки Роговского очень быстр по переходным процессам или высокочастотным синусоидальным волнам, это хороший выбор для измерения высокочастотных переходных процессов в линиях электропередачи. В приложениях распределения мощности или в интеллектуальной электросети катушка Роговского обеспечивает превосходную гибкость для измерений тока.

Метод сравнения частот с помощью биений

Рис. 8

В данном методе используется эффект биения при сложении двух колебаний. Для анализа биений используется осциллограф. На рис. 8 изображена структурная схема измерителя использующего данный метод.

Если частоты сигналов находятся в диапазоне звуковых волн, то для анализа суммарного сигнала можно использовать наушники. Если измеряемая частота и образцовая частота не равны, в наушниках будет слышно два разных звука. При сложении этих частот возникают биения (рис. 9).

На рис. 9 период биений , сигнал такой формы называется биением с близкими гармониками. Нужно, чтобы биения происходили реже. Когда , измеряемая частота . Частота биений

Рис. 9

Не стоит путать сигнал с биениями (рис. 9) и амплитудно-модулированный сигнал, т. к. спектр АМ сигнала имеет 3 гармоники: центральную и 2 боковые, а в сигнале с биением только 2 гармоники, соответствующие частотам и . Если в наушниках тон звука сливается, то можно сказать, что частоты и равны.

Точность измерения частоты определяется точностью отсчета частоты .резонансный ответвитель плотность колебание

И угла сдвига фаз

ГОСТ
7590–93
«Приборы
аналоговые
показывающие
электроизмеритель-
ные
прямого
действия
и
вспомогательные
части
к
ним.
Часть
4.
Особые
требо-
вания
к
частотомерам».

ГОСТ
8039–93
«Приборы
аналоговые
показывающие
электроизмеритель-
ные
прямого
действия
и
вспомогательные
части
к
ним.
Часть
5.
Особые
требо-
вания
к
фазометрам,
измерителям
коэффициента
мощности
и синхроноскопам».

Приборы
для
измерения
магнитной
индукции,
напряженности
магнитного
поля
и
магнитного
потока.

ГОСТ
6746–75
«Меры
емкости.
Общие
технические
условия».

ГОСТ
9486–79
«Мосты
переменного
тока
измерительные.
Общие
техниче-
ские
условия».

Нормативно-техническая документация

  • ГОСТ 8.567-99 ГСИ. Измерения времени и частоты. Термины и определения
  • ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам
  • ГОСТ 7590-78 Приборы электроизмерительные для измерения частоты аналоговые показывающие. Общие технические условия
  • ГОСТ 22335-85 Частотомеры электронно-счетные. Технические требования, методы испытаний
  • ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
  • ГОСТ 8.422-81 ГСИ. Частотомеры. Методы и средства поверки
  • ГОСТ 12692-67 Измерители частоты резонансные. Методы и средства поверки
  • ОСТ 11-272.000-80 Частотомеры резонансные. Основные параметры
  • МИ 1835-88 Частотомеры электронно-счетные. Методика поверки

Измерение емкостей

Определение емкости конденсатора или других устройств емкостного характера также может осуществляться различными способами. Простейший из них — метод амперметра-вольтметра (рис. 6, а).

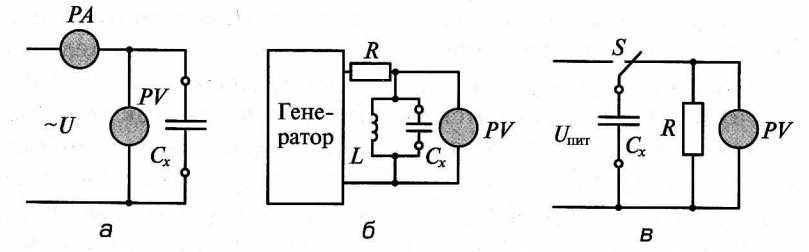

Рис. 6. Схемы измерения емкости

Он во многом аналогичен такому же методу измерения сопротивлений, с той только разницей, что схема питается переменным синусоидальным напряжением от генератора низкой или высокой частоты (или от сети). Емкостное сопротивление конденсатора определяется по следующей формуле:

где f — частота переменного напряжения.

Емкостное сопротивление находится по закону Ома по показаниям приборов

Измерение малых по величине емкостей удобнее производить методом резонанса (рис. 6, б). Измеряемый конденсатор Сх подключается к известной индуктивности L, образуя колебательный контур. На контур подается синусоидальное напряжение от генератора. С помощью электронного вольтметра измеряют напряжение на контуре. При резонансе оно достигает максимума.

Известно, что резонансная частота контура может быть выражена следующей формулой:

Следовательно, при известной величине индуктивности в контуре и определенной по максимальным показаниям вольтметра частоте резонанса можно найти искомое значение емкости Сх.

Измерение больших емкостей (например, электролитических конденсаторов) проще всего производить путем разряда конденсатора на известное сопротивление R. Известно, что за время, равное постоянной времени цепи разряда конденсатора, его напряжение уменьшается в е раз, где е = 2,71… — основание натурального логарифма. Постоянная времени цепи разряда конденсатора на резистор определяется соотношением

Схема измерения емкости этим методом (рис. 6, в) состоит из источника постоянного напряжения питания, известного по величине сопротивления резистора R, электронного вольтметра PV, переключателя S и клемм для подключения конденсатора. С помощью переключателя S конденсатор Сх заряжается до напряжения источника питания, а после переключения конденсатора на разряд с помощью секундомера измеряют время t, по истечении которого конденсатор разрядится до напряжения Uпит/е. Емкость конденсатора определяется по формуле

Емкости конденсаторов можно измерять также с помощью мостов переменного тока.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Период и частота

Время Т, затрачиваемое на полный цикл изменений переменного тока, после чего все начинается вновь, называется периодом. Частота f – число периодов в секунду. Частота 50 периодов в секунду, с которой в нашей стране работают все электростанции, питающие осветительные и промышленные установки, называется промышленной частотой. Ее период равен 1 с : 50 = 0,02 с.

Какие приборы можно использовать

Классификация частотомеров

Все данные приборы делятся на две основные группы по области их применения:

  1. Электроизмерительные. Применяются для бытового или же производственного измерения частоты в цепях переменного тока. Их используют при частотной регулировке оборотов асинхронных двигателей, так как вид частотного измерения оборотов, в этом случае, самый эффективный и распространённый.
  2. Радиоизмерительные. Нашли применение исключительно в радиотехнике и могут измерять широкий диапазон высокочастотного напряжения.

По конструкции частотомеры делятся на щитовые, стационарные и переносные. Естественно, переносные более компактные, универсальные и мобильные устройства, которые широко применяются радиолюбителями.

Для любого типа частотомера самыми важными характеристиками, на которые, в принципе, и должен обращать внимание человек при покупке, являются:

  • Диапазон частот, которые прибор сможет измерить. При планировании работы именно со стандартной промышленной величиной 50 Гц, нужно внимательно ознакомиться с инструкцией, так как не все приборы её смогут увидеть.
  • Рабочее напряжение в цепях, в которых будут проходить измерительные работы.
  • Чувствительность, эта величина более важна для радиочастотных устройств.
  • Погрешность, с которой он может производить замеры.

Мультиметр с функцией измерения частоты переменного тока

Самый распространенный прибор, с помощью которого можно узнать величину частотных колебаний и который находится в свободном широком доступе — это мультиметр

Нужно обращать своё внимание на его функциональные возможности, так как не каждый такой прибор сможет измерить частоту переменного тока в розетке или же другой электрической цепи

Такой тестер выполняется чаще всего очень компактным, для того чтобы в сумке он легко помещался, и был максимально функциональным, измеряющим помимо частоты также напряжение, ток, сопротивление, а иногда даже температуру воздуха, ёмкость и индуктивность. Современный вид мультиметра и его схема основаны чисто на цифровых электронных элементах, для более точного измерения. Состоит такой мультиметр из:

  • Жидкокристаллического информативного индикатора для отображения результатов измерения, расположенного, чаще всего, в верхней части конструкции.
  • Переключателя, в основном, он выполнен в виде механического элемента, позволяющего быстро перейти от измерения одних величин к другим. Нужно быть очень осторожным, так как, допустим, если измерять напряжение, а переключатель будет стоять на отметке «I», то есть сила тока, тогда следствием этого неминуемо будет короткое замыкание, которое приведёт не только к выходу со строя прибора, но может вызвать и термический ожог дугой рук и лица человека.
  • Гнезд для щупов. С их помощью непосредственно происходит электрическая связь прибора с измеряемым токопроводящим объектом. Провода не должны иметь потрескиваний и изломов изоляции, особенно это касается их наконечников, которые будут находиться в руках измеряющего.

Хотелось бы также упомянуть о специальных приставках к мультиметру, которые существуют и разработаны специально для того, чтобы увеличить число функций обычного прибора со стандартным набором.

Измерение напряжения в сети

Чтобы правильно выполнить измерение напряжения необходимо четко представлять принцип и объект исследования. Поэтому следует отметить, что напряжение представляет собой такую электрическую величину, которая показывает разность заряда между двумя электрическими точками. К примеру, если в одной точке заряд составит +35 В, а в другой +310 В, то разница между этими точками составит 310 – 35 = 275 В, это и будет напряжение. Соответственно измерение напряжения может производиться только относительно чего-то, поэтому используются сразу две точки.

Рис. 1. Схема измерения напряжения

Если говорить о падении напряжения на каком-либо объекте или участке цепи, то измерение напряжения проводиться относительно концов прибора или цепи, точек подключения и т.д

При этом важно учитывать, что цифровой вольтметр или мультиметр в режиме измерения считается бесконечным сопротивлением или разрывом в цепи

Падение напряжения возможно только при условии протекания тока, поэтому подключение вольтметров последовательно с измеряемым объектом недопустимо, так как через него перестанет протекать ток. Аналоговый или электронный вольтметр должен подключаться только параллельно по отношению к измеряемому сигналу.

С практической точки зрения следует заметить, что аналоговые модели измерительных приборов имеют входное сопротивление равное 10 – 20 кОм, а современные мультиметры могут похвастаться 1МОм. Так как через сопротивление на входе в измерительное устройство может протекать ток утечки, этот делитель напряжения будет обуславливать снижение точности измерений. Поэтому чем ближе сопротивление на входе к бесконечности, тем более точный прибор вы используете.

Важно отметить, что замеры производятся под напряжением, из-за чего присутствует угроза поражения электротоком

Поэтому важно соблюдать элементарные меры предосторожности. Далее рассмотрим порядок выполнения измерения для постоянного и переменного напряжения

Далее рассмотрим порядок выполнения измерения для постоянного и переменного напряжения.

Постоянного тока

Рис. 2. Измерение напряжения постоянного тока

Для цепи постоянного тока расмотрим порядок измерения напряжения при помощи цифрового мультиметра. Для этого:

  1. Переведите переключатель мультиметра в положение для постоянного напряжения. На панели обозначается латинской буквой V со значком « = », знаками «+ и – », также может обозначаться аббревиатурой DC.
  2. Выберете нужный предел измерения, который будет максимально приближен к предполагаемому номиналу, но выше измеряемого.
  3. Установите щупы в соответствующие разъемы – черный к выводу COM, красный к выводу V.
  4. Приложите щупы мультиметра  сразу к двум точкам – красный к плюсу, черный к минусу. Если вы заранее не знаете положение потенциалов, и показание прибора имеет отрицательное значение, нужно просто поменять полярность подключения.

На дисплее вы увидите показания вольтметра, если значение слишком малое, переключите ручку на меньший предел измерений. Прикладывая щупы, создавайте хорошее усилие, чтобы избежать большого переходного сопротивления, иначе они внесут ощутимую погрешность измерений.

Переменного тока

Рис. 3. Измерение переменного напряжения

В цепи переменного тока бытовой цепи важно учитывать ее опасность из-за номинала в 220/380 В. Поэтому при невозможности подключения мультиметра непосредственно в процессе эксплуатации, его присоединение должно выполняться при отключенном напряжении при помощи «крокодилов»

В остальном процесс измерения идентичен:

  1. Переключите ручку мультиметра в положение для измерения переменного напряжения. На панели оно обозначается как  V со значком «~» или аббревиатурой AC.
  2. Установите ручкой деление на нужный предел по принципу ближайшего большего потенциала относительно измеряемого номинала.
  3. Выполните подключение щупов к соответствующим выводам: черный к выводу COM, красный к выводу V.
  4. Подключите измерительный прибор к нужному устройству, заметьте, что полярность щупов здесь значения не имеет.

На дисплее у вас отобразится действующее значение разности потенциалов, именно оно и является основным для всех расчетов. Но, помимо этого существует и амплитудное значение, которое больше действующего на √2 раз или 1,41 раза.

Что такое мультиметр?

Мультиметр — это универсальное комбинированное измерительное устройство, которое объединяет функции нескольких измерительных устройств, то есть измеряет практически все показатели цепи. Самый маленький набор функций мультиметра — это измеритель напряжения, силы заряда и сопротивления. Однако современные производители не останавливаются на достигнутом, а вместо этого добавляют ряд функций, таких как емкостное измерение конденсаторов, частоты тока, проверку диодов (измерение падения напряжения на pn-переходе), звуковых датчиков, измерений температуры и измерения определенных параметров транзистора, встроенный генератор низких частот и многое другое.

Мультиметр может быть:

  • Аналоговый. В этом типе приборов присутствует индикатор, который имеет несколько шкал (по одной на каждый вид измерения). Аналоговые тестеры имеют ряд недостатков, в первую очередь — это большие ошибки и погрешности в измерении. В конструкцию многих моделей включен специальный подстраиваемый резистор, который при правильной настройке несколько улучшает работу прибора, повышая точность выдаваемых результатов. Но все же сейчас большее распространение получили цифровые модели.
  • Цифровой. Единственная внешняя разница между цифровым устройством и аналоговым устройством — это экран, который численно представляет измеренные параметры. Старые модели оснащены дисплеем из светодиодов, более новые варианты оснащены жидкокристаллическим экраном. Недостатком этих устройств является то, что они имеют высокую стоимость: их цена в несколько раз превышает стоимость аналогового тестера.

Вам это будет интересно Особенности набора электрика


Подключение различных мультиметровых приборов в цепь
