Проверка диодного моста мультиметром: видео с инструкцией

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ. Есть еще экспресс проверка диодного моста мультиметром

Порядок действий следующий:

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен

Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке

Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Способы диагностики

Есть два основных метода, которые позволят определить неисправность диодного моста генератора. Подбирать нужно исходя из того, что есть под рукой. Первый вариант предполагает наличие мультиметра, причем подойдет вариант самого начального уровня, который стоит недорого. Второй – это обычная лампочка на 12 В с тремя длинными проводами, чтобы можно было присоединить их к нужным контактам.

Диагностика при помощи мультиметра

Разберем вариант без снятия диодного моста, так как он требует меньше времени. Проверку несложно провести и на установленном узле, если знать основные особенности. Процесс прост, предварительно нужно обеспечить доступ к контактам генератора. После этого провести следующие проверки:

При проверке на замыкание положительный контакт мультиметра прижать к выводу 30, а отрицательный к корпусу. Если с диодным мостом все в порядке, показатели сопротивления будут стремиться к бесконечности. Любые другие показания указывают на проблему.
Чтобы узнать, не пробиты ли положительные диоды, следует приставить плюсовой вывод к 30 контакту на генераторе, а отрицательный к болту крепления диодного моста. Если все в порядке, сопротивление будет стремиться к бесконечности.
Чтобы протестировать работоспособность отрицательных диодов, нужно плюсовой щуп прижать к болту, которым закреплен диодный мост, а минусовой приставить к корпусу. Показания должны стремиться к бесконечности.
Для проверки дополнительных диодов положительный контакт мультиметра следует прижать к 61 выводу на генераторе, а отрицательный – к крепежному болту диодного моста. Как и во всех случаях выше, сопротивление должно стремиться к бесконечности.

Важно!

Не забудьте предварительно перевести прибор в режим омметра.

Используя простые рекомендации, можно буквально за несколько минут проверить и узнать, сгорел диодный мост или причина кроется в другом узле. Использовать можно не только мультиметр, но и любой другой прибор, если в нем есть режим омметра.

Проверка моста при помощи лампочки

Этот вариант особенно хорошо подойдет в дороге, ведь для него нужна только лампочка на 12 вольт и три длинных провода с оголенными концами. Или можно использовать готовую контрольную лампу, они продаются в автомагазинах. В этом случае действовать так:

Для выявления замыкания плюс нужно прижать к 30 выводу на генераторе, а минус замкнуть на корпус. Если лампочка горит – нужно менять диодный мост, а если нет, то все в порядке.
Чтобы протестировать положительные диоды, нужно подать плюс от аккумулятора через лампочку к 30 контакту генератора. Минус от АКБ подсоединить к болту крепления моста, если лампа горит – пробит один или несколько положительных диодов.
От аккумулятора через лампочку плюс дается на болт крепления диодного моста, а минус идет к корпусу (тоже от батареи). Если лампа горит – неисправны отрицательные диоды.
Если соединить 61 вывод генератора с плюсовой клеммой АКБ через лампочку, а минусовой подать на болт крепления диодного моста, можно проверить дополнительные диоды. Если они неисправны, лампа загорится.

Этот вариант, благодаря своей простоте, позволяет быстро провести диагностику. При этом он не потребует много времени и позволит определить проблему в течение нескольких минут. Но лучше проводить работу с помощником, чтобы придерживать провода.

Идеи для доработки генератора и их реализация

Одним из вариантов доработки агрегата является установка трехуровневого регулятора напряжения.

Как выполнить эту задачу:

Сбросьте клемму с аккумуляторной батареи. Вам надо открутить гайку М6 на агрегате, для этого придется воспользоваться ключом S10, а также отвести в сторону провода.
Затем колодку типа «мама» необходимо будет сдернуть, после чего, поддев три защелки, необходимо демонтировать пластмассовый кожух устройства.
Выкрутите два болтика, которые фиксируют сам узел, демонтируйте разъем и извлеките его. На этом же этапе надо будет выкрутить еще одну гайку М6 и немного доработать с помощью напильника торцы дистанционной втулки. Это позволит обеспечить лучший контакт устройства с диодным мостом.
После этого установите щеткодержатель на место регуляторного механизма. Для этого надо немного уплотнить отверстие, через которое входит проводка, для этого используйте герметик.
Когда пластмассовый кожух будет доработан, его можно поставить на место.
Уложите новый кабель вдоль уже имеющейся проводки к тому месту, где будет расположен новый регулятор. Зафиксируйте его хомутами. Чтобы контакт трехуровневого регулятора с массой, то есть кузовом автомобиля, был наиболее качественным, можно сделать шунт, соединив им корпус агрегата с новым регулятором.
Теперь вам остается только прикрутить на место остальные провода и завести мотор, чтобы проверить работоспособность регулятора с включенными потребителями напряжения. При проверке необходимо активировать все оборудование — магнитолу, оптику, отопитель, обогрев стекла и т.д (автор видео — Павел Дорохов).

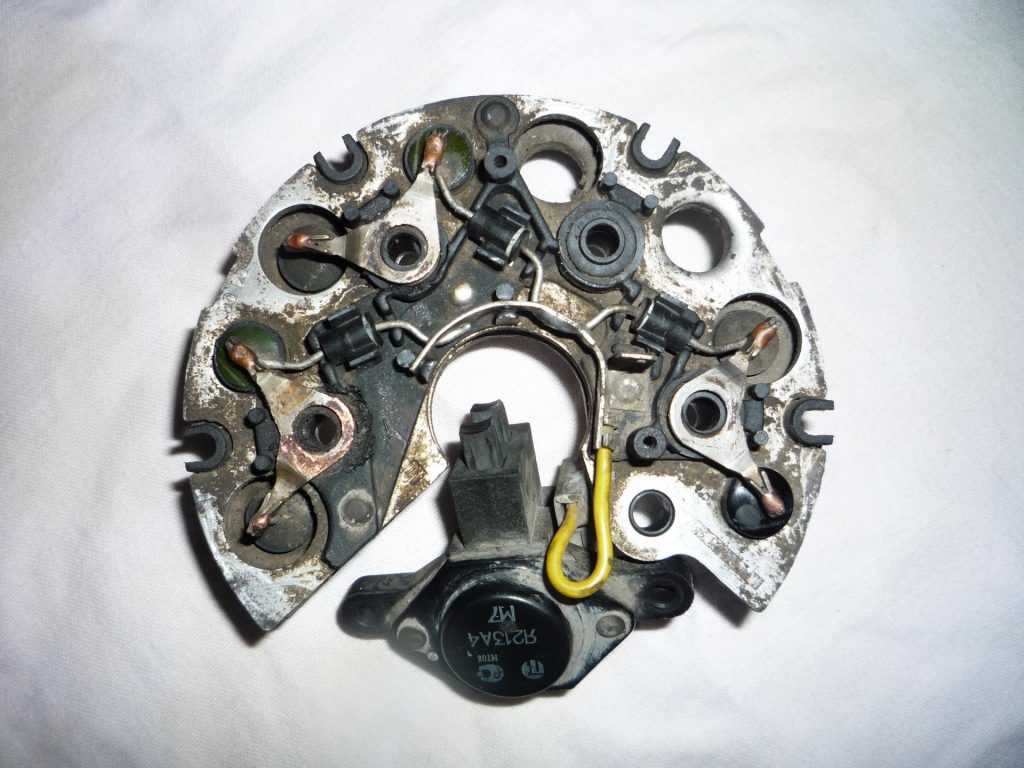

Что такое диодный мост генератора и какие функции он выполняет

Выпрямительный блок (другое название устройства) является неотъемлемой частью генератора и служит для модификации переменного тока, производимого агрегатом, в постоянный, нужный для зарядки аккумулятора и питания всех электроприборов автомобиля.

Он находится на остове генератора и состоит из 4, 6, 9 и более диодов, размещённых на двух изолированных между собой алюминиевых или стальных подковообразных пластинах, играющих роль радиаторов охлаждения.

Основными составляющими моста являются полупроводниковые диоды (чаще всего кремниевые), проводящие ток в необходимом направлении. Именно они являются выпрямителями, преобразующими переменный ток в постоянный. Конденсатором, смягчающим неминуемые перепады напряжения, выступает аккумулятор.

Вместо диодов в схеме могут применяться вентили любых типов — например, селеновые столбы, принцип работы схемы от этого не изменится

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

Убираем крышку, достаем дистанционную втулку;
Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

Вынимаем болты, и вытаскиваем статор из крышки;
Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

очищаем все детали от пыли, грязи
продуваем воздухом с помощью компрессора.
металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Статья в тему: Нагар на свечах зажигания: причины

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

минус АКБ подключите к металлическому корпусу генератора;
возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
второй конец провода от нее подключите к клемме «30» генератора;
свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Статья в тему: Масло попадает в антифриз: в чем причина и как исправить

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
прибор покажет либо бесконечность, либо 500-700 Ом;
поменяйте полюсами щупы: показания должны измениться на противоположные;
если показания совпадают – диод неисправен;
проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

Функции ДМ

Если вспомнить курс физики еще со школьной программы, то мы сделаем вывод, что существует две разновидности электротока. Это постоянный и переменный. Чем они друг от друга отличаются?

Тут ничего сложного. Ключевым отличием является то, что переменный ток имеет заряженные частицы, которые движутся в разных направлениях. В случае же с постоянным током движение всегда осуществляется только в одном направлении.

Хочется заметить, что у переменного тока экономические характеристики заметно лучше. Они эффективнее справляются с передачей тока на достаточно большие расстояния. Проблема лишь в том, что на большинстве электроприборов транспортных средств предусматривается питание именно от постоянного тока. Чтобы автомобиль мог нормально функционировать, электрозависимое оборудование должно получить определенное количество постоянного тока. Сам генератор дать его не может, поскольку вырабатывает переменный вид тока.

Решить эту проблему позволяет наш сегодняшний герой. То есть диодный мост. Выглядит он как пара металлический электропроводящих пластин. На них располагаются диоды, выступающие в качестве полупроводников. Они установлены в определенной последовательности.

ДМ позволяет пропускать ток, но при этом мост задает одно направление. То есть происходит процесс выпрямления. Нюанс еще и в том, что мост задает движение только одном направлении. А именно от генератора на бортовую сеть.

Исправность ДМ не вечная. Периодически элемент генератора выходит из строя

И не важно, какой у вас автомобиль. Это может быть:

ВАЗ 2107;
ВАЗ 2114;
Тойота Королла;
Лада Приора;
Ниссан Кашкай;
Деу Матиз;
ВАЗ 2110;
Митсубиси Лансер;
Форд Мондео;
УАЗ Патриот;
Хендай Солярис и пр.

Вне зависимости от автомобиля, можно и нужно проверить работоспособность устройства своими руками. Для этих целей актуально воспользоваться тестером.

Если не уверены в правильности своих действий, посмотрите наглядные видео. Не спешите делать виноватым во всем именно мост. Не разбирая и не выпаивая диоды, сначала убедитесь в его неисправности.

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Признаки неисправности

При пробитии или обрыве даже одного диода на выходе генератора образуется напряжение с провалами. Аккумулятор компенсирует часть провалов, тем не менее напряжение в бортовой сети падает, что отражается на работоспособности электроприборов и светотехники. Образуются электромагнитные помехи, понижающие качество работы акустической системы и радиоприёмника.

Сбои в работе диодного моста определяют по следующим факторам:

аккумулятор быстро садится, не подзаряжаясь от генератора (контрольная лампа после пуска двигателя продолжает гореть);
аккумулятор перезаряжается, электролит закипает;
свет фар в движении тускнеет;
стартер тяжело заводит двигатель;
снижается мощность кондиционера и отопителя;
искажаются звуки в аудиосистеме.

Основными причинами порчи полупроводников являются попадание влаги на мост через вентиляционные отверстия генератора в процессе эксплуатации автомобиля или перепутывание проводов «+» и «-» во время запуска двигателя от прикуривателя.

Неисправность диодного моста не видно невороуженным взглядом, поэтому необходимо пользоваться специальными устройствами

Как правильно проверять диоды мультиметром

Диод – простейший полупроводник, в строении которого присутствует PN-переход и 2 электрода: катод и анод.

Особенностью данного элемента является пропускная способность тока только в одном направлении: от анода на катод. При этом на первый электрод полается «+», а на второй «-».

В ходе неправильного подключения или воздействия электростатического разряда диод может выйти из строя. Для проверки полупроводника на исправность следует определить его вид и запастись тестером-мультиметром.

Проверка мультиметром

Мультиметр переключается в режим измерения сопротивления (диапазон 1 – 2 кОм) или прозвонки со звуковым сигналом. Перед началом работы касанием контактов щупов друг друга контролируется выбор нужного режима (показания 0 кОм или звуковой сигнал, соответственно).
Диоды моста делятся на две разновидности, условно называемые положительными и отрицательными. Положительные диоды имеют корпус красного цвета, а отрицательные – черного. Проверке подлежат все диоды индивидуально.
В процессе проверки щупами мультиметра дотрагиваются до выходов диода и фиксируют результат, затем щупы меняются местами. Для исправного диода сопротивление должно находиться в интервале 400 — 800 Ом в одном положении щупов и становиться равным бесконечности для данного диапазона в другом (наличие зуммера в первом случае и его отсутствие во втором).
При иной комбинации результатов прозвонки (малое + малое или большое + большое сопротивление по индикатору или звук + звук, нет звука + нет звука) диод считается вышедшим из строя.
