Нож с пяткой для снятия изоляции своими руками

Особенности и преимущества монтерского ножа

Этот инструмент предназначен для разрезания кабелей, зачистки их от первичной изоляции и снятия изолирующего материала с токопроводящих жил. Одним из основных требований, предъявляемых к нему, следует назвать наличие изолированной ручки, без которой работа с электричеством чревата последствиями вплоть до серьезного поражения током. Кроме того, на ней должен быть указан номинал напряжения, выдерживаемого изоляцией. Если нож не имеет такой ручки, то использовать его можно только при работе с обесточенными линиями.

Нежелательно при электромонтажных работах пользоваться длинными и слишком острыми приспособлениями, иначе при спутанных проводах можно легко повредить лишние кабели. К тому же, мелкие и точные манипуляции лучше производить коротким лезвием, которое хорошо ощущается ладонью и более удобно в стесненных условиях.

Нередко электрики пользуются самодельными ножами, обматывая один из краев полотна несколько изоленты. Понятно, что о высокой надежности такой изоляции говорить не приходится.

Если специалист работает на высоте, при этом необходимые приспособления находятся в специальном поясе, можно использовать режущий инструмент с ножнами. Такой нож может фиксироваться на поясе, он не мешает передвижению и в любой момент может быть извлечен рукой наощупь. Ножны на качественном изделии держатся плотно и не спадают от вибрации, но при этом могут быть легко сняты одним большим пальцем. Впрочем, многие монтеры не любят носить их на поясе, считая это неудобным.

Однако то, что в ножнах инструмент меньше тупится и его легче найти наощупь, когда он лежит в куче других приспособлений, отмечают практически все электрики.

Монтерские ножи с пяткой

Нож электрика с пяткой – это одна из разновидностей режущего инструмента для электромонтажных работ. Он состоит из двух основных частей:

Изолированная ручка с ограничителем.
Лезвие с каплевидной пяткой на конце.

Клинок такого ножа для зачистки кабеля закруглен внутрь в форме крючка и отличается небольшой длиной. Основной задачей его является снятие с электрического провода первичной изоляции. Пятка, приваренная к краю лезвия, позволяет избежать при работе повреждения изоляции токоведущих жил.

Чтобы обнажить токопроводящую жилу, лучше всего воспользоваться стриппером.

Нож с пяткой – очень удобный инструмент, позволяющий значительно упростить и ускорить разделку электрического провода. Современные приспособления, изготовленные в заводских условиях, кроме того, имеют привлекательную внешность и продуманную конструкцию.

Эргономичная изолированная рукоятка удобно ложится в ладонь. Она снабжена прорезиненными вставками, благодаря которым монтажный нож плотно удерживается рукой и не скользит в ней при работе. Ручка инструмента имеет специальные насечки для упора большим пальцем, что также способствует плотному захвату. Режущие кромки изделия заточены как снаружи, так и изнутри, поэтому изоляцию можно разрезать, двигая нож в любом направлении вдоль кабеля.

О каплевидной пятке стоит упомянуть отдельно. Она, как было сказано выше, приваривается к кончику ножа и позволяет избежать случайного нарушения изоляции токоведущих жил во время работы. При разрезании лезвием внешней оболочки электрического кабеля пятка скользит внутри нее, препятствуя случайному повреждению изоляции внутренних проводов. Поскольку поверхность пятки тщательно зашлифована, сама она при скольжении повредить электрические жилы не может.

Поскольку любой электрик, кроме ножа, носит с собой массу других инструментов, для защиты лезвия приспособление снабжается специальным колпачком, который препятствует прямому контакту с другими изделиями и появлению на клинке зазубрин и других повреждений.

Этот колпачок достаточно массивен и, будучи надетым на лезвие ножа, плотно прилегает к его ручке. Поэтому случайно потерять его практически невозможно.

Jokari

Нож простой и незамысловатой формы. Подобная ручка очень часто встречается у — Weicon, Haupa и некоторых NWS. Выполнена из однородного материала, без удобных прорезиненных вставок.

Имеет огромный колпачок защищающий лезвие. Пятка оригинальной формы и средних размеров, также имеет наклон. Напоминает по форме лодочку и приподнята с концов.

Сделана так, чтобы иметь возможность зарезаться в изоляцию прямо с середины кабеля. Иногда это бывает просто необходимо.

Снимает изоляцию аналогично других ножей и при этом имеет ценник в разы дороже, зачастую даже больше чем у Книпекс. Стоит ли переплачивать деньги решать вам. Когда есть выбор, можно остановить свой взгляд на более привлекательных моделях по дизайну.

ТАБЛИЦА СРАВНЕНИЯ

Марка	Пятка	Ручка	Цена
Красный LS-55	Маленькая	Пластик	300 рублей
КВТ НМИ-01	Большая	Двухкомпонентная	1000 рублей
Knipex KN 9855	Маленькая	Двухкомпонентная	3100 рублей
Sata	Большая	Двухкомпонентная	800 рублей
NWS	Маленькая	Двухкомпонентная	2200 рублей
Jokari	Маленькая	Пластик	3300 рублей

Ознакомиться с текущими ценами на сегодняшний день и выбрать необходимый вам нож электрика можно здесь.

NWS

Главное отличие здесь это оригинальная ручка. А именно ее изогнутая форма и специальные углубления для пальцев. Если до этого вы работали с другими марками, то поначалу будете ощущать дискомфорт. Здесь дело в привычке.

Ручка довольно длинная и работать ею в узких и компактных шкафах не совсем удобно. К сожалению нет никаких фирменных надписей с обозначением марки производителя. Можно легко нарваться на какую-нибудь подделку, где любой китаец напишет Made in Germany.

У пятки как и у ножа Knipex есть наклон и размером она небольшая. Что облегчает работу с кабелями малого сечения. А вот качество стали вызывает вопросы. Могут появиться зазубрины при попадании лезвия в процессе зачистки на медную жилу кабеля.

Но для своих денег с учетом германского производителя это очень не плохой выбор для качественного ножа.

Особенности работы с ножом электрика

Нож с пяткой достаточно популярен среди электриков. Его прелесть заключается в конструкции. На конце лезвия располагается небольшая «пятка» каплевидной формы (ширина порядка 5 мм, а длина – 10 мм), благодаря которой удается избежать повреждения внутренней изоляции проводки и самих токопроводящих жил.

Для начала разделывания нужно ввести лезвие ножа под изоляцию – сделать это можно посредством предварительного надреза края оболочки или же легким покачиванием ножа из стороны в сторону. Когда «пятка» входит внутрь кабеля, электромонтеру достаточно упереть нож в жилы и протянуть от себя. Таким образом, «пятка» продвигается внутри проводки, лезвие разрезает изоляцию вдоль жил на нужную длину.

Обоюдоострое лезвие ножа для заделки витой пары с «пяткой» позволяет выполнять зачистку проводов также и задней поверхностью. Для выполнения такого реза достаточно ввести «пятку» под изоляцию кабеля и выполнить резку движением вдоль жил на себя. Она прекрасно режется и таким способом, обеспечивая простоту и высокую скорость обработки даже длинных кабелей.

Вне зависимости от того, выполняется резка изоляции передним или задним лезвием, работать с ножом, оснащенным «пяткой», удобно и просто. Одним из важнейших преимуществ именно таких ножей является то, что при работе с многожильными лужеными или обычными одножильными проводами их лезвие никогда не соскочит и не поранит руки.

Китайский красный нож LS-55

Ранее данный нож под каким только брендом не выпускался — КВТ, он же реплика Knipex первого поколения, Шток и другие. Сегодня подобный инструмент можно купить на базарах и китайских интернет магазинах AliExpress. Остальные фирмы перешли на другой дизайн. Правда некоторые уверены что КВТ и «Китай» это по-прежнему одно и тоже, только КВТ в два раза дороже.

Форму ручки этого ножа до сих пор имеют многие другие инструменты. Она полностью пластиковая и не имеет прорезиненных вставок. На конце ручки есть разрез для установки и хранения защитной крышки.

Это очень оригинальное и удобное решение, чтобы не потерять ее при работе и не искать после. В других более дорогих марках этого не хватает.

Если у вас большая ладонь, то нож может оказаться реально маловат, так как имеет наименьшую длину рукоятки среди остальных экземпляров. Однако при работе в шкафах небольших размеров это может быть существенным плюсом.

Лезвие не прямое и есть небольшой уклон. Пятка сделана довольно качественно:

каплевидная
не большая
края аккуратно обработаны
сварка на хорошем уровне

Один из существенных недостатков — зачастую может попасться тупое лезвие. С таким лезвием очень трудно сделать именно первый надрез. Изоляция больше заминается чем режется. Для облегчения этого процесса можно использовать пассатижи, а еще лучше тонкогубцы.

Это позволит надежно удержать кабель, слегка приподнять внешнюю изоляцию и самое главное убрать руку из зоны возможного попадания ножа при его соскальзывании.

Обжимаете конец кабеля плоскогубцами и заводите пятку под внешнюю оболочку.

Главное сделать начальный надрез, а дальше нож идет уже пошустрее. Рез «от себя», делать легче и безопаснее. А вот при работе «на себя» — он как правило жует изоляцию. Для облегчения попробуйте немного выгибать кабель, делая небольшую дугу.

Конечно покупку такого ножа лучше осуществлять вживую, у реального продавца. При этом сразу на месте проверить, как он снимает изоляцию, прихватив с собой кусочек кабеля.
Если же достался тупой экземпляр, то можно попробовать его самостоятельно заточить. Не рекомендуется точить ножи электрика с пяткой с помощью гравера или бормашины с насадкой.

Вы можете легко испортить инструмент и перегреть кромку, особенно на больших оборотах. Лучше использовать алмазные надфили и доводить на заточных брусках. Возле пятки точить конечно не очень удобно, но при сноровке все получится.

Лезвие с наружной стороны, которым режете от себя — подтачиваете любым бруском наподобие стамески. А внутреннее — с помощью треугольных. Если уж совсем нет вариантов, то можно обойтись и автомобильной наждачкой с зернистостью 2500-3000. Доводится все дело ремнем и пастой гои.

Подобным образом можно подправлять и точить и более дорогие марки, тот же Knipex, если он затупился со временем.

Самое главное преимущество этого ножа — выгодное соотношение цена- качество. Он самый дешевый и если вы занимаетесь электрикой только у себя в квартире или дома, то это лучший выбор. Свои деньги он отработает на 100%. Главное проверить заточку. Многие профессионалы до сих пор используют такие ножи и не собираются переходить на книпексы.

Как выбрать нож для разделки кабеля

Выбирать нож для разделки кабеля следует по нескольким критериям:

Диаметр провода, который необходимо освободить от изоляции. Эти величины отличаются, поэтому, возможно, специалисту потребуется иметь несколько ножей – с пятками большего и меньшего размеров либо с клинком типа «клюв», крючок. А для домашнего использования лучше покупать нож со среднего размера пяткой, так как работать придется с плоским кабелем типа ВВГ. Если провод круглый, эта деталь должна быть крупнее.
Удобство рукояти. Лучше, если она нескользящая, с прорезиненными вставками. Предпочтительнее изолированные рукояти, даже если нужно зачищать обесточенный кабель. Они безопаснее.
Острота лезвия. Она должна соответствовать толщине и жесткости защитной оболочки провода. Если разрезаемый материал тонкий, не нужен очень острый инструмент, им легко порезаться и повредить токопроводящие нити кабеля.
Долговечность. Для частого использования подойдут Jokari и Knipex, которые не только отличаются хорошим качеством, но и служат при активной работе длительное время. Если применение разовое или редкое, можно взять и КВТ. Он достаточно прочный, острый, не сломается при первом же сильном давлении.

Смотрите в это видео, чем снимать изоляцию с электрических кабелей:

Специальный нож с пяткой

Для снятия изоляции внешней чаще всего пользуются инструментом со специальной пяткой. Это специфический нож, который нельзя применить ни для каких других работ. Именно поэтому его приобретение будет выгодно в первую очередь профессиональному электрику
, который регулярно сталкивается с подобными процедурами. Для домашних мастеров-любителей покупной инструмент имеет довольно высокую цену, а частота его применения в хозяйстве вовсе не оправдает трату на его покупку. По этой причине иногда нож для разделки кабеля изготавливают вручную из подручных материалов.

Обзор инструмента

Внешний вид приспособления с пяткой, купленного в магазине, обещает высокий уровень удобства в использовании. Нож оснащен прорезиненой рукоятью, позволяющей крепко удерживать его в руке. К тому же на резиновом покрытии имеются специальные насечки, благодаря которым оно не скользит и хорошо ложится в ладонь. Оказывает благотворное влияние и эргономичная форма многих моделей.

Лезвие таких ножей сделано из качественной стали, а также оно обоюдоострое, что облегчает распускание изоляции в обе стороны — от себя и к себе. На его конце приварена небольшая пластинка, именуемая пяткой, позволяющая безопасно зачистить кабель, не повредив внутренней обмотки. Ее размер варьируется в зависимости от толщины провода — нож с широкой пяткой подойдет только под толстый многожильный кабель
, а вот инструментом с маленькой можно снять изолирующий слой с любого провода. Поэтому второй вариант, конечно, универсальнее.

Единственный минус таких ножей для зачистки проводов — это их цена. Для домашних электрических работ, которые случаются не так уж часто, такие приспособления будут неоправданно дороги, ведь их средняя цена колеблется в диапазоне 1000−1500 рублей. А вот для электриков приобретение окупит себя в кратчайшие сроки, позволив быстро и профессионально снимать изоляцию с плоского кабеля.

В продаже имеются ножи и без пятки. Они выглядят, как и обычные, либо же обладают небольшим крюком. Это тоже относительно удобно, да и цена на такие модели значительно ниже, однако их использование увеличивает риск повреждения других слоев изоляции.

Изготовление своими руками

Чтобы обойтись без крупных трат, можно изготовить нож для зачистки кабеля самому из подручных средств. Каждый мастер использует свои материалы, которые можно найти в гараже или кладовке. Однако приблизительный набор всего необходимого будет выглядеть так:

В первую очередь на кончике канцелярского лезвия бормашиной с алмазным микродиском вытачивается своеобразная ножка для будущей пятки, в которой выпиливается отверстие по размеру этой самой ножки.

После изготовления заготовки приступают к рукояти. В деревянной рейке пропиливают тонкое плоское отверстие, в которое вставляют само лезвие. Далее брусок задвигают в алюминиевый профиль и фиксируют винтом для надежности крепления. На этом этапе работу по самостоятельному изготовлению инструмента электрика можно считать завершенной.

Если в качестве исходника берется стамеска или резак, то количество шагов работы значительно уменьшается — они идут с уже готовой удобной ручкой, поэтому остается только обработать режущую часть и припаять пятку.

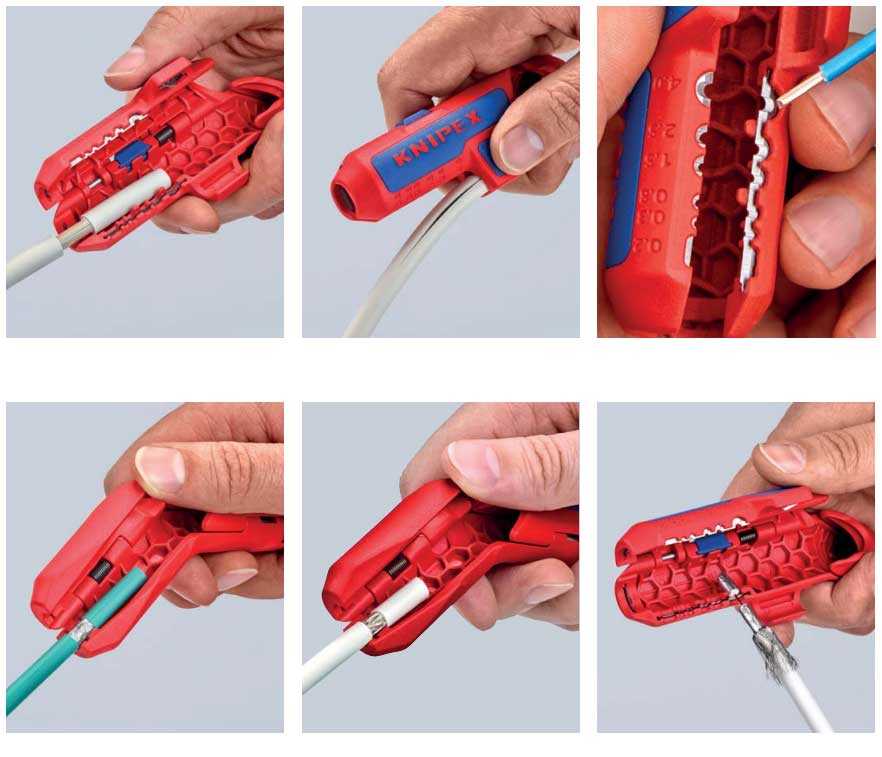

Для кабеля круглого сечения различного диаметра применяются специализированные инструменты — стрипперы. Они напоминают плоскогубцы с отверстиями разного размера. Провод вкладывают в наиболее подходящее и прижимают рукояти. Внешняя изоляция надрезается и легко стягивается с внутренних жил.

Использование стрипперов сильно уменьшает вероятность нарушения целостности внутреннего изолирующего слоя, но только при условии правильного выбора диаметра отверстия. Если подобрать большее, чем толщина кабеля, то снять изоляцию не получится, а намного меньшее прорежет несколько слоев обмотки.

Обзор популярных моделей

Самые лучшие модели

LS-55 – китайского производства красного цвета. Цена данной модели небольшая. Ручка такого ножа изготовлена из пластика, но нет изолирующих вставок. Также она обладает маленьким размером. Это изделие лучше покупать у реального торговца и сразу же в магазине проверить его на деле. Недостатком является недостаточно заточенное лезвие. Тем не менее этот нож имеет большой спрос, так как цена небольшая и качество среднее. На случай если изделие поломается, выкинуть его будет не жалко.
КВТ НМИ-01. Рукоятки таких ножей похожи на другие фирменные модели, такие как Haupa, Neo, Шток. При этом они имеют одинаковые лезвие и пятку, поэтому лучше выбрать более дешевый вариант. Покупая такие ножи необходимо проверить сварочные швы, при разделке более крепкого провода пятка может оторваться. А приварить ее не так уж и легко. Иногда может встретиться дефект — асимметрия кончика лезвия, что сказывается на качестве проделанной работы.
Knipex KN 9855 – дорогая модель ножа. При эксплуатации он почти ничем не отличается от других экземпляров, но визуально сразу можно понять, что это брендовый инструмент. Стилистика и оформление его очень отличается. Этот товар завоевал свою популярность благодаря отличному качеству. Главная деталь – пятка приварена ровно и надежно, поэтому использовать нож можно долгое время. В случае если все таки обнаружится брак, такой инструмент очень легко поменять, так как производители борются за качество. Со временем такой нож может затупиться – это является единственным минусом изделия.

Ещё несколько популярных моделей

Sata – этот нож имеет небольшой размер. Иногда у этих изделий, возможно, встретить такие дефекты как: кривизна пятки, в сварных швах имеются зазоры, а также некачественная заточка. Поэтому ножи этого производителя нужно выбирать тщательно.
NWS – нож от германского производителя. Основное отличие – оригинальная рукоятка, к которой нужно привыкнуть. В ней имеются углубления для пальцев. Ручка имеет длинную форму, с которой не очень удобно работать в ограниченном пространстве. Сама пятка обладает небольшим размером, также имеется наклон, что делает удобнее работу с проводами небольшого сечения. Недостатком является некачественная сталь, из которой сделано лезвие ножа. При использовании могут образоваться щербинки после попадания лезвия на жилу.
Jokari имеет простой и бесхитростный механизм. Рукоятка изготовлена из однотипного сырья, без дополнительных изолирующих вставок. Модель имеет большой колпачок, который защищает наконечник. Пятка обладает средней величиной. Ее своеобразная конфигурация и наклон позволяют влезть в изоляционный слой в середину провода. Стоимость данной модели выше других экземпляров.

Изготовление электромонтажного ножа своими руками (пошаговая инструкция)

Как видно из представленной информации, инструмент для снятия изоляции является полезным и удобным приспособлением, однако ввиду высокой стоимости не всегда доступен для людей, занимающихся разделкой проводов лишь периодически. Тем не менее, не стоит отказываться от возможности стать обладателем такого устройства и изготовить его своими силами в домашних условиях.

Существует несколько способов изготовления ножа с пяткой. В данной публикации будут рассмотрены два наиболее популярных варианта:

из лезвия канцелярского ножа;
из металлической полосы.

Оба способа дают хороший результат, поэтому выбор в большей степени зависит от наличия определенного инструмента, который понадобится при работе.

Вариант первый (из лезвия от канцелярского ножа)

Лезвия продаются вместе с ножом либо отдельно. Для изготовления понадобится две такие детали. Далее весь процесс указан в виде поочередных действий:

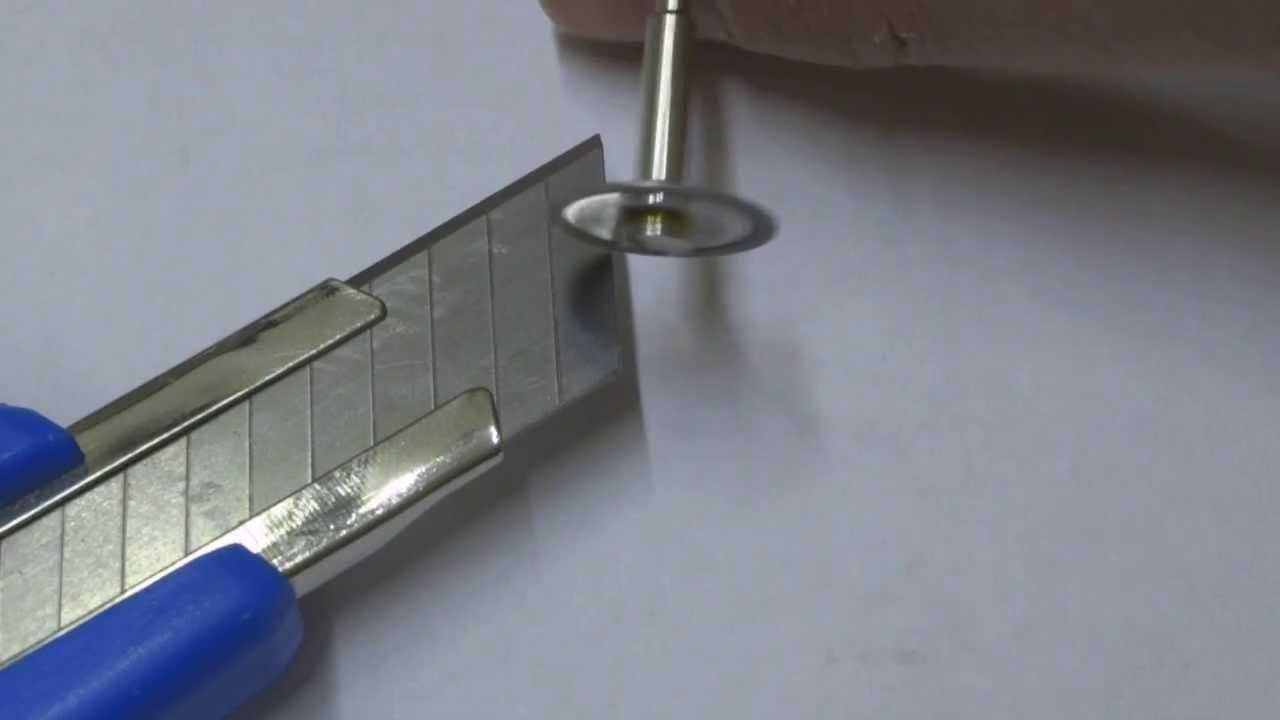

На конце одного из лезвий вырезается уступ, на который впоследствии будет крепиться пятка. Необходимый вырез делается с помощью бормашины и алмазного микродиска
Если целью является нож, способный вскрывать изоляцию в обоих направлениях, то обратную сторону выступа необходимо также заточить
От второго лезвия отделяется кусок, из которого с помощью бормашины с алмазным диском вырезается пятка будущего ножа с прорезью. Длина прорези должна соответствовать длине выступа, сделанного на первом лезвии
Вставить выступ в прорезь пятки, после чего с помощью паяльника и оловянно-свинцового припоя ПОС произвести качественную надежную пайку, скрепив заготовки между собой

Обработать пяту надфилем до придания овальной формы, а потом отшлифовать места пайки. В итоге должно получиться изделие, изображенное на фото:

Внешний вид припаянной к канцелярскому лезвию пятки

Заключительным этапом является изготовление ручки. Для ее изготовления можно воспользоваться фанерой или пластиком, из которых вырезать накладки и закрепить на лезвии с помощью эпоксидного клея.

Полученное изделие нельзя применять, как профессиональный инструмент, но для периодического использования в бытовых целях, он вполне может стать незаменимым помощником. Недостатком описанного способа является отсутствие возможности создания серповидного (изогнутого) лезвия, как у фирменных аналогов, но конечная цена и редкое применение способны сместить это упущение на второй план.

Вариант второй (из металлической полосы)

Данный способ не потребует использования специального инструмента, как бормашина и особых навыков, как пользование паяльником и сложным припоем. Кроме того он позволяет придать рабочему органу ножа любую, удобную для пользователя форму. Учитывая, что изготавливаемый инструмент должен обладать достаточными прочностными свойствами, поддаваться заточке и иметь способность сохранять остроту режущей кромки, рекомендуется в качестве заготовки использовать отрезок полосы из высоколегированной углеродистой стали толщиной 3-5 мм.

Пошаговые действия чередуются в следующем порядке:

На стальной полосе чертилкой размечается форма будущего инструмента с учетом длины пятки, после чего все излишки металла отрезаются с помощью угловой шлифовальной машины («болгарки»)

Примерная разметка заготовки ножа с пяткой на отрезке металлической полосы

С применением той же «болгарки» производится выборка металла на границе лезвия и пяты, уменьшается толщина материала в районе предполагаемого клинка. Таким образом пятка начинает выделяться по длине и ширине от основания лезвия
Серповидная часть заготовки затачивается с обеих сторон и шлифуется
Тщательной шлифовке подвергается также пятка. От гладкости ее нижней поверхности будет зависеть качество работы ножа и сохранность целостности изоляции внутренних токоведущих проводников
Рукоятка, как и в предыдущем варианте, может быть изготовлена из дерева или пластика, а может быть выполнена из куска шланга, натянутого на заднюю часть заготовки и запаянного в термоусадочной трубке.

Нож для снятия изоляции с пяткой. 6 популярных марок, выбор и сравнение.

Первым вопросом которым задаются те, кто ранее обходился обыкновенными строительными или даже канцелярскими ножами заключается в том, а действительно ли необходим нож электрика с пяткой в такой степени, что без него нельзя выполнять электромонтажные работы? Многие специалисты десятилетиями работали и работают без него и при этом грамотно выполняют всю электрику. Например некоторые даже специально используют не остро заточенный нож для продольного разрезания изоляции между жил. Такой способ может подойти для кабелей с мягкой резиновой или виниловой оболочкой.

Существенной экономии в скорости работы пятка не дает. Безусловно, процесс зачистки идет чуть оперативнее, но сказать что работа выполняется в 2 раза быстрее, за тоже время, нельзя. Здесь самый главный фактор — это мастерство исполнителя и его опыт. Профессионал должен уметь зачищать всем чем угодно, хоть строительным ножом, хоть бокорезами. При этом делать это качественно и быстро.

Другой вопрос, что профессионал обязан иметь такой диэлектрический инструмент у себя в комплекте, а вот что он дает простому обывателю?

Самые главные преимущества этого ножа:

комфорт в работе

Такой нож одинаково подойдет для тех кто занимается как чисто электромонтажными работами, так и комплексными ремонтами, не имея достаточного опыта разделки кабеля.

Еще один момент про который не стоит забывать — нож с пяткой предназначен в первую очередь для плоских кабелей типа ВВГнг-П. Конечно умельцы зачищают им все что угодно, но удобства там уже будут совсем другие.

При зачистке круглого кабеля использование такого девайса травмоопасно. Для подобных марок типа NYM, существуют более удобные и специально предназначенные для этого инструменты.

При этом при использовании кабеля изготовленного по техническим условиям (ТУ), а не по ГОСТ, изоляция будет сниматься быстрее и проще. Изоляция у кабеля по ГОСТ значительно толще, она более плотно прилегает к жилам и работать с ней тяжелее.

Здесь обязательно работайте в перчатках, без них все может закончится травмой.

Поэтому если нож с пяткой плохо снимает изоляцию, не спешите в нем разочаровываться, может быть у вас просто оказался качественный кабель.

Некоторые рекомендуют концы такого кабеля зачищать заранее, еще перед тем как завести его в распределительный щит или распаечную коробку.

Кстати подобным косвенным способом можно узнать, какой у вас кабель ТУ или ГОСТ. Если конечно вы уверены, что нож не тупой, и вы испытали его до этого на других проводах.

Рассмотрим подробнее основных производителей. Они мало чем отличаются друг от друга, но все же имеют свои плюсы и минусы.

Лезвие не прямое и есть небольшой уклон. Пятка сделана довольно качественно:

каплевидная

Обжимаете конец кабеля плоскогубцами и заводите пятку под внешнюю оболочку.

Конечно покупку такого ножа лучше осуществлять вживую, у реального продавца. При этом сразу на месте проверить, как он снимает изоляцию, прихватив с собой кусочек кабеля. Если же достался тупой экземпляр, то можно попробовать его самостоятельно заточить. Не рекомендуется точить ножи электрика с пяткой с помощью гравера или бормашины с насадкой.

Делаем нож электрика с пяткой своими руками

Такой нож можно изготовить самостоятельно, но для его изготовления вам будут необходимы некоторые материалы.

А именно:

Пару деревянных брусков;
Профиль, который изготовлен из металла;
Так же необходимо лезвие от канцелярского или малярного ножа;
В качестве пятки можно использовать железную пластинку, но она должна быть овальной формы, а так, же прочная и было допущение припоя по отношению с лезвием.

Первое что необходимо сделать – это прорез для установки лезвия в пятку. Затем паяльником закрепляем пятку под определенным углом, и можно переходить к изготовлению рукоятки.

Такое изготовления единственное оправданное решения для конструирования ножа в домашних условиях, так как пластик высокой прочности практически не реально подогнать под нужную форму без использования специального инструмента. Фиксация лезвия в металлическом профиле выполняем с помощью деревянных брусков, они зажимают лезвие между собой. Для более надежной фиксации рукоятки, необходимо проделать пару сквозных отверстий для заклепок и соответственно закрепить заклепки.

Изготовление электромонтажного ножа своими руками (пошаговая инструкция)

из лезвия канцелярского ножа;
из металлической полосы.

Вариант первый (из лезвия от канцелярского ножа)

Обработать пяту надфилем до придания овальной формы, а потом отшлифовать места пайки. В итоге должно получиться изделие, изображенное на фото:

Заключительным этапом является изготовление ручки. Для ее изготовления можно воспользоваться фанерой или пластиком, из которых вырезать накладки и закрепить на лезвии с помощью эпоксидного клея.

Полученное изделие нельзя применять, как профессиональный инструмент, но для периодического использования в бытовых целях, он вполне может стать незаменимым помощником
. Недостатком описанного способа является отсутствие возможности создания серповидного (изогнутого) лезвия, как у фирменных аналогов, но конечная цена и редкое применение способны сместить это упущение на второй план.

Вариант второй (из металлической полосы)

Пошаговые действия чередуются в следующем порядке:

На стальной полосе чертилкой размечается форма будущего инструмента с учетом длины пятки, после чего все излишки металла отрезаются с помощью угловой шлифовальной машины («болгарки»)

С применением той же «болгарки» производится выборка металла на границе лезвия и пяты, уменьшается толщина материала в районе предполагаемого клинка. Таким образом пятка начинает выделяться по длине и ширине от основания лезвия
Серповидная часть заготовки затачивается с обеих сторон и шлифуется
Тщательной шлифовке подвергается также пятка. От гладкости ее нижней поверхности будет зависеть качество работы ножа и сохранность целостности изоляции внутренних токоведущих проводников
Рукоятка, как и в предыдущем варианте, может быть изготовлена из дерева или пластика, а может быть выполнена из куска шланга, натянутого на заднюю часть заготовки и запаянного в термоусадочной трубке.

Как выбрать качественный нож

Для того чтобы выбрать правильный и удобный нож с пяткой, нужно чтобы инструмент отвечал ряду требованиям:

Работа ножа с пяткой

рукоятка приспособления должна быть изготовлена из диэлектрического материала высокой прочности;
лезвие инструмента должно производиться из стали, чтобы долгое время сохранялась заточка;
форма ручки должна предоставлять потребителю возможность распознать, не глядя, начало лезвия;
острая часть кромки должна быть прямой, чтобы обработать кабель с двойной изоляцией;
нож рекомендуется выбирать небольших размеров, при этом лезвие также должно быть не очень длинное.

Это дает возможность работать в ограниченных зонах, а также избежать случайного задевания соседних проводов.

Также на рукоятке ножа должна стоять маркировка, обозначающая допустимое напряжение, при котором можно производить данные виды работ.

Необходимо обследовать сварные швы на качество. Самое лучшее решение принимается, когда прибор проверяется на деле. Для этого нужно взять с собой кусочек кабеля и при покупке проверить инструмент.
