Все тонкости проверки резистора мультиметром

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Как проверить номинал резистора?

Обычно на радиоэлементах нанесена маркировка, которая говорит монтажнику или ремонтному мастеру о назначении прибора и его технических параметрах. На резисторах это может быть цифровая либо цветовая кодировка. Но иногда на самом элементе и на печатной плате нет совершенно никакой информации, и определить номинал прибора, в этом случае непонятно, как. Проверить резистор мультиметром в этом случае — единственно возможный вариант.

Удобнее для этих целей пользоваться электронным прибором типа DT830B

Важно знать, что невозможно провести достоверные замеры номинала резистора, если он включен в схему. Тому причиной служит свойство тока течь по пути наименьшего сопротивления

И если в цепи попадется для него обходной путь, минуя измеряемый элемент, то на приборе будет что угодно, только не достоверная информация. Другая причина, почему следует выпаивать элемент, – наличие полевых деталей в схеме, которые могут выйти из строя в процессе измерений.

Как проверить резистор мультиметром в схеме? Выпаять хотя бы один из его выводов. После этого можно проводить процесс измерений:

1. К прибору подсоединяют измерительные щупы, черный к выводу COM, красный – к VΩmA.
2. Переставляют круглую ручку изменения режимов в положение Ω на самый большой предел.
3. Подсоединяют выводы к измерительным проводам (желательно не делать это, прижимая контакты пальцами).
4. На экране появится число, которое и будет соответствовать номиналу резистора. Если это показание не вышло по значению за величину соседнего нижнего предела измерений, имеет смысл переключить прибор на него в целях более точного получения показаний.

Как проверить исправность резистора мультиметром

Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.

Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.

Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром. Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.

При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.

Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска. Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).

Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства. Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Проверить резистор на годность мультиметром

Мы так много сказали об экзотических параметрах, что многие не понимают, наверное, как проводится стандартная проверка резистора мультиметром. Обычно происходит так:

1. Оценивается примерный номинал резистора. Используется чтение маркировки. Гораздо проще измерить сопротивление резистора мультиметром, если заранее можешь выбрать диапазон. Маркировка сейчас преимущественно цветовая, причем в интернете можно найти онлайн калькуляторы, которые любезно переведут череду полос в искомое значение. Трудно перепутать направление, потому что серебряный и золотистый цвета, например, могут быть только с одного края.
2. Затем выставляется нужная шкала из диапазонов, помеченных буквой Ω, читается показание дисплея. Полярность щупов при проверке резистора не важна.

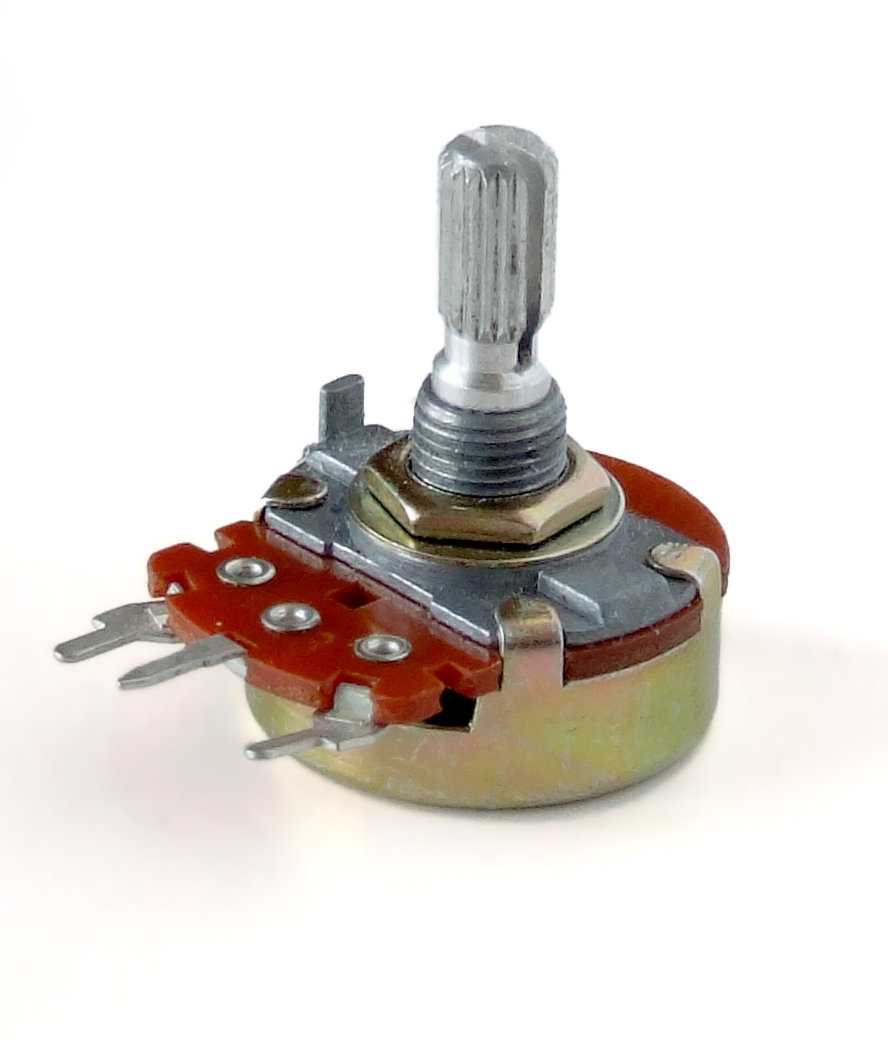

3. Затем определяется точность резистора. Она также задана цветовой маркировкой. И если проверка работоспособности показывает: переменный резистор укладывается в допустимый диапазон, элемент на 100% годен. В противном случае нужно проводить дополнительные исследования наподобие тех, что были указаны выше.

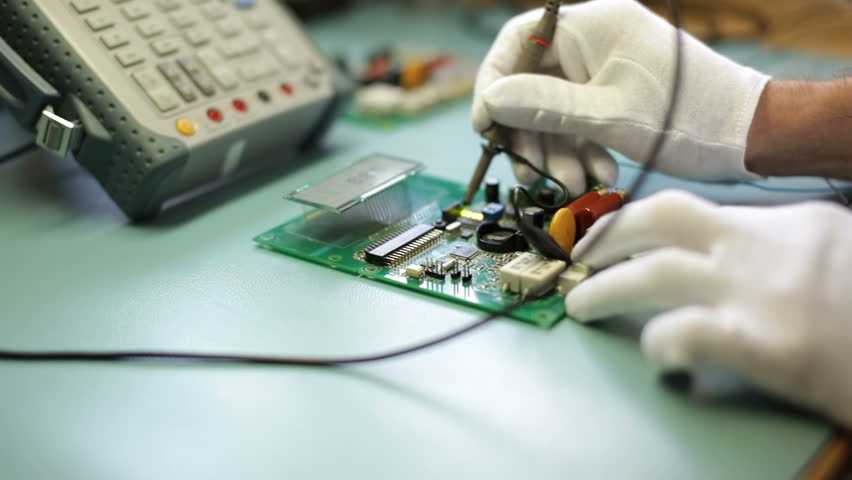

Случается, требуется проверить резистор мультиметром, не выпаивая. В этом случае все зависит от схемы. Во-первых, оценивается наличие короткого замыкания, потом проводится тест на обрыв. При параллельном соединении активные части резисторов и индуктивностей складываются. Емкости являются разрывами в любом случае, потому что для измерения мультиметр использует постоянный ток.

Зная эти особенности, умело применяя законы Ома и Кирхгофа, можно в большинстве случаев проверить резистор мультиметром на плате, не выпаивая.

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

1. Взять требующий проверки радиоэлемент;
2. Включить мультиметр и настроить его на измерение сопротивления;
3. Задать шкалу измерения и ее границы;
4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Принцип работы устройства

По закону Ома сопротивление вычисляется как напряжение на участке цепи, делённое на величину тока в этой цепи. Этот принцип действия используется в простейших магнитоэлектрических омметрах, которые способны измерять величины от сотен Ом до нескольких мегаом. Используются несколько способов измерения сопротивления:

• Магнитоэлектрический. Применяется прямое измерение тока при известном напряжении.
• Логометрический. Основан на сравнении сил двух токов, один из которых протекает через измеряемый резистор. Если силы различны, логометр показывает их отличие, которое пропорционально значению сопротивления.
• Аналоговый электронный. Преобразует значение сопротивления в пропорциональное напряжение с помощью операционного усилителя.
• Цифровой электронный. Измеряемый резистор устанавливается в одно из плеч моста и происходит автоматический подбор величины цифровым методом.
• Четырехпроводное подключение для измерения малых сопротивлений. Используется для исключения влияния резистивности проводов на эксперимент.

Как проверить резистор мультиметром на исправность?

Как правило, прибором проверяют не все подряд элементы, а те, которые вызывают подозрение. Они могут быть потемневшими, со следами отслоения краски и другими видимыми нарушениями. Чтобы достоверно определить, исправна радиодеталь или нет, нужно:

• Замерить номинал резистора и сравнить с заявленным значением на корпусе. Отклонение показаний не должно превышать допустимых процентов, которые также указываются на элементе.
• Подключив щупы, необходимо слегка пошевелить выводы радиоэлемента. Если показания вдруг начнут то пропадать, то появляться, это верный признак скрытого дефекта.
