5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит

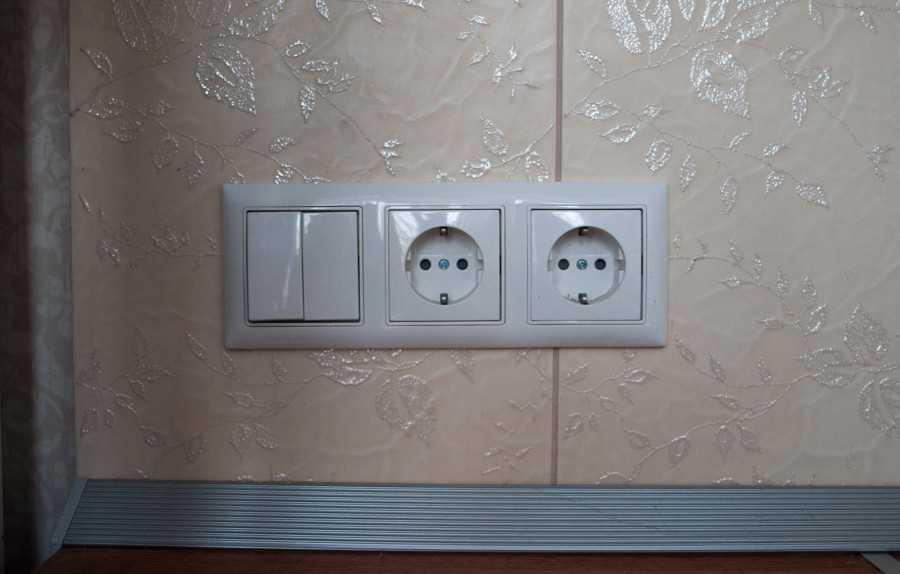

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Разделение по группам потребителей

Чтобы качественно провести электричество в доме, нужно все правильно спланировать. Сделайте разделение всех линий и источников на группы:

1. Сеть, используемая для освещения.
2. Сеть, используемая для питания розеток.
3. Силовая сеть (для мощных потребителей).
4. Сеть, используемая для уличного освещения.
5. Сеть для хозпостроек (гаража, сарая, бани и пр.).

Эти сети рисуются на отдельных листах бумаги с указаниями размеров помещений и ширины перегородок. Затем делается подсчет необходимого количества кабеля (с учетом его сечения), розеток и других устройств.

Если вы делаете скрытую проводку, то она закладывается в штробы, после чего штукатурится и вся стена выравнивается в одно целое. Если вы делаете наружную проводку, то ее укладывают уже после облицовки стен, пряча кабеля в специальные металлические или пластиковые каналы.

Обдумывая, как сделать разводку электропроводки в доме, прикиньте, нужен ли вам будет стабилизатор напряжения. Современные сети крайне нестабильны, напряжение в них может прыгать от 180 до 240 градусов, тогда как для многих приборов возможные отклонения составляют 5-10%.

Нарисуйте схему прокладки кабелей и размещения устройств

Какой провод применять

Подбирая провод, необходимо помнить о числе жил. При этом главным фактором будет наличие заземления в помещении.

Если оно оснащено заземлением, то тогда необходимо выбрать трехжильный кабель. Этот провод достаточно дорогой, но желательно не пренебрегать дополнительный вариантом повышения безопасности при использовании приборов.

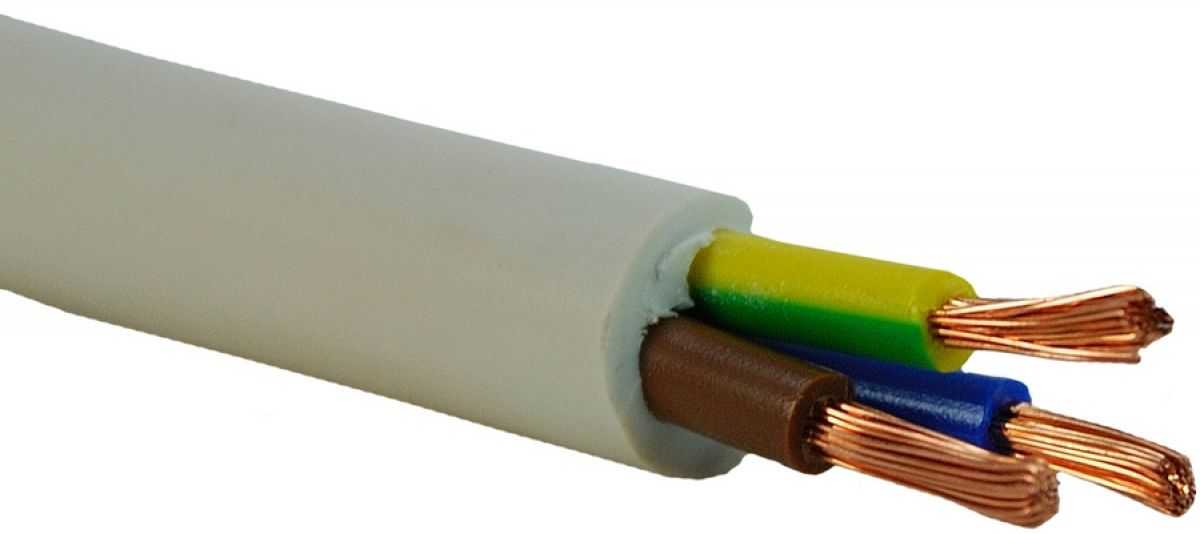

Провод многожильный

Двухжильный провод необходимо прокладывать при полной замене старой проводки. Если в старых проводах нет заземления, то будет бессмысленно применять дорогие трехжильные кабеля.

Также необходимо подчеркнуть, что при выборе провода для освещения нужно обращать внимание на характеристики жил. Она может быть целой или сделанной из множества тонких проволок

В последнем варианте сечение высчитывается суммарной площадью каждой проволоки.

Кабели с многопроволочными жилами довольно гибкие, что упрощает ее прокладку в узких местах, особенно в натяжных потолках.

Провод медный одножильный

Материал и конструкция

Материалы, применяемые для производства кабелей, бывают двух видов, алюминиевые и медные. Первые недорогие, но медные более прочные и могут обеспечить качественную работу приборов. По составу кабели можно поделить на одножильные и многожильные. В первом варианте провод закрыт слоем изоляции.

К параметрам одинарных кабелей относят доступность, практичность для монтажа, также они очень жесткие. Последний показатель приводит к постоянным проломам проводника. Электрики любят работать с многожильными изделиями. У них высокая устойчивость к механическим воздействиям. Если план предполагает резкий поворот, то такой проводник не сломается.

Сечение провода для проводки в квартире

Этот параметр измеряется в «квадратах» и указывает пропускную способность. У провода из меди эта способность 8-10 Ампер тока, у алюминиевого только 6 А. Для нормального функционирования проводник необходимо выбирать с запасом пропускной способности, это дает нагрев кабеля в пределах допустимой нормы.

Таблица выбора сечения кабеля

При скрытом типе проводки необходимо помнить, что она дольше охлаждается, а поэтому, запас сечения должен это покрыть.

Внимание! Сечение провода и диаметр — это две разные величины. Диаметр можно замерить обычным циркулем, а потом подставить его в уравнение и рассчитать площадь сечения

Толщина изоляции жил

Любой проводник, используемый в многожильных проводах, оснащен изоляцией, для которой применяется ПВХ или другие типы сырья.

Толщина жильной изоляции прописано в ГОСТе для бытовых проводов, предназначенных для напряжения до 650 В, с сечением 1.5 и 2.5 квадратов, норматив предполагает применение изоляции в 0.5 мм.

Желательно приобретать кабели известных производителей, чтобы не нарваться на подделку.

Изоляция на проводах

Толщина оболочки

Внешний слой образует единый кабель, закрепляя и сохраняя располагающиеся в нем изолированные провода.

Также как и в жильной, она в основном изготавливается из разнообразных видов пластмассы (ПВХ, тонкий полиэтилен, полимер с низкой горючестью), но они достаточно толстые.

В основном изолирующий слой одножильных проводов равняется 1.4 мм, а многожильных — 1.8 мм, но иногда этот показатель может уменьшаться.

Все элементы квартирной электрической проводки, даже если их необходимо применять для зон с небольшой мощностью, должны выполняться с помощью изолированных кабелей.

Двойная изоляция помогает максимально защитить проводку от дефектов и обезопасить жизнь жильцов, помогая избежать удары током.

Маркировка проводов

На слое изоляции провода, используемого для проводки в жилом помещении, есть вся нужная для выбора кабеля информация. Маркировка должна быть чёткой, не расплываться и хорошо читаться.

Цветовая маркировка

Расцветка жил

Кабели могут быть цветными или быть оснащены одной полосой. Расшифровка оттенков кабеля:

• красные, желтые, белые кабели, в основном применяются в роли фазы (в плане пишется как L);
• синие цвета указывают ноль (N);
• зеленые или голубые, которые указывают в схеме PE, всегда означают заземление.

Эти оттенки помогают упростить работу с электропроводкой. В интернете можно найти большую таблицу с цветами проводов, это поможет при проведении монтажа в квартире.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Как выбрать вид электропроводки?

Электропроводка в жилых, общественных и производственных помещениях – это сложная система. Ее надежность и безопасность зависят от используемых материалов и слаженной работы всех ее составляющих.

Вид электропроводки и способ ее прокладки выбирается исходя из целевого назначения сооружения и условий окружающей среды. Для начала нужно составить монтажную схему будущей проводки, учитывая расположение всех энергопотребителей в здании и максимальную нагрузку на сеть. Учтите приобретение в будущем электроприборов с большим энергопотреблением.

Из чего делают электропроводку

Для прокладки электрической сети используют провода и кабели разных сечений, крепежные детали (муфты, хомуты, стяжки), соединительные устройства (зажимы, клеммы), поддерживающие элементы (тросы, струны) и различные защитные конструкции (короба, лотки, рукава, гофры, трубы и др.).

Выбор защиты зависит от места прокладки сети и влияния температурного режима, влажности, запыленности, наличия химически активных веществ, взрыво- и пожароопасности в помещениях. Эти же показатели влияют на выбор соответствующих видов электропроводки.

Классификация

Классификация электропроводок проводится по следующим признакам:

• по месту расположения;
• способу прокладки кабеля.

По расположению проводка бывает:

• наружная. Проходит снаружи зданий, монтируется на опорах и внешних сторонах стен;
• внутренняя. Прокладывается непосредственно внутри помещений.

Проводка может прокладываться открытым и скрытым способами.

Другие разновидности

Классификация проводок по конструктивному исполнению:

• замкнутая кольцевая. Такой тип устройства сети может питать неограниченное количество розеток внутри одного здания или помещения. Главное условие, которое должно быть соблюдено, – площадь пола не должна превышать 100 кв. м;
• лучевая. К каждой отдельной группе розеток прокладывается свой кабель, при этом цепь не возвращается к щитку. Такой способ является более рациональным и безопасным;
• петлеобразная. Кабель от щитка ведется к отдельной электрической точке, от которой запитывается следующая, и так дальше, пока цепь не замкнется;
• распределительная коробка. Кабель прокладывается к распределительной коробке, размещенной между потолочными балками. Из каждой коробки выводятся два провода, которые подключают к источнику света. Первый провод идет на патрон, а второй – на выключатель.

Такие виды электропроводки являются основными при монтаже в жилых и производственных помещениях.

Требования к монтажу электропроводки

Виды электропроводок и способы их прокладки выбирают в соответствии с правилами устройства электроустановок (ПУЭ). Все виды проводки, монтируемые в жилых, производственных и общественных помещениях, должны соответствовать следующим требованиям:

• монтаж всех видов электропроводок осуществляется строго по составленной электромонтажной схеме, в которой учтены все их параметры;
• розетки, выключатели, распределительные коробки и другие элементы электрической сети должны располагаться в легкодоступных местах для обслуживания и ремонта;
• все электропроводные элементы должны быть изолированы от окружающих;
• прокладка кабелей ведется строго по вертикальным или горизонтальным линиям, отклонения не допускаются;
• провода должны прокладываться по горизонтали на расстоянии 5–10 см от балок и карнизов, 20 см – от потолка и 15–20 см – от уровня пола. По вертикали расстояние от дверных проемов, окон и углов должно быть не меньше 10 см;
• розетки должны размещаться на уровне 30 см от пола и не менее 50 см от металлических конструкций;
• выключатели монтируют на расстоянии 90 см от пола, располагая таким образом, чтобы открытые двери их не загораживали;
• расстояние между прокладываемой проводкой и газовой трубой должно быть не меньше 40 см;
• при непосредственной близости горячего водопровода провод защищают асбестовой прокладкой;
• в кухнях жилых помещений может быть только закрытый вид проводки;
• провода и кабели, которые прокладываются в коробах и лотках, подлежат обязательной маркировке;
• вид электропроводки должен выбираться с учетом нагрузки на сеть при одновременном включении всего имеющегося электрооборудования.

3 Запланировать недостаточно розеток

Пожалуй, это самая распространенная ошибка. Те, кто делают ремонт не в первый раз, говорят — розеток должно быть ровно в два раза больше, чем вы изначально запланировали. Мы, конечно, не будем столь радикальны. Но розеток должно быть немало. Посчитайте, сколько предметов техники вы планируете использовать постоянно: телевизор (сколько?), духовка, варочная панель, холодильник, посудомоечная машина, фен, электрическая бритва или электрическая зубная щетка. Даже такие мелочи важны.

Фото: Instagram my_lovely_flat

Сколько нужно розеток?

Даем шпаргалку по каждой комнате. Запишите себе, и адаптируйте под свой интерьер.

В кухне нужно продумать сколько розеток, сколько планируется техники. На фартуке — тоже минимум 4 розетки, для мелкой техники, которая рано или поздно появится.. А еще у обеденной группы — вдруг вы захотите поставить там торшер.

В гостиной должно быть минимум 5 розеток — 2 у дивана, еще 2 — в районе рабочего стола, если он есть. Но даже если нет — розетки все равно предусмотрите. 1 розетку для ТВ, и кстати у современных устройств есть необходимость еще и в интернет-розетке. И про кондиционер не забудьте!

В спальне предусмотрите по 2 розетки с каждой стороны кровати — для бра, прикроватных ламп или зарядки телефона точно пригодится. Можно еще 1 сделать у входа, обычно в нее включают пылесос или, например, обогреватель.

В санузле хватит 2-3 розеток, но зависит еще и от количества приборов. Если у вас электрический полотенцесушитель, есть водонагреватель, и установлена стиральная машина — прибавьте еще 3 розетки. Не забудьте разместить розетки в районе зеркала над раковиной.
