Высоковольтные конденсаторы

Недостатки [ править | править код ]

Ёмкость конденсатора подобрана для случая оптимальной частоты вращения двигателя. В случае, если частота вращения ниже оптимальной (пуск или большая механическая нагрузка, особенно переменная) противо-ЭДС в обмотке, подключенной через конденсатор, отклоняется от идеального значения, что разбалансирует всю схему и приводит к появлению эллиптического магнитного поля с сильным падением мощности.

Поэтому схема применима только для небольших или для практически постоянных нагрузок, как, например, в проигрывателе виниловых дисков или же отопительном циркуляционном насосе. В пылесосе же, например, это невозможно, и потому там применяется коллекторный двигатель.

Кроме того, конденсаторный двигатель, как и любой асинхронный, предъявляет довольно высокие требования к качеству синусоиды и частоте питающего напряжения. Потому устройства, содержащие такие двигатели нельзя подключать к дешёвому «компьютерному» ИБП — в режиме работы от батарей такой ИБП дает часто не синус, а меандр, иногда с частотой куда выше 50 Гц. Такие устройства требуют online UPS.

Фазосдвигающие

Данные устройства используются для подключения трехфазного электродвигателя к однофазной бытовой сети. Для этого подходит обычный не полярный (электролитический) конденсатор.

Расчет необходимой ёмкости пускового фазосдвигающего (Cф) конденсатора зависит от схемы (типа) подключения двигателя к сети:

  • При подключении по типу «треугольник» емкость фазосдвигающего накопителя рассчитывается по следующей формуле: Cф = 4800×I/U.
  • Для подключенного по схеме «звезда» ёмкость фазосдвигающего конденсатора находится по следующей формуле: Cф = 2800×I/U.

Фазосдвигающий конденсатор, подключенный к трехфазному двигателю

Подстроечные

Данные накопители заряда представляют собой устройства, емкость которых изменяется при разовой или периодической регулировке. В процессе работы оборудования изменение емкости таких устройств конструктивно невозможно.

Конструкция таких устройств включает в себя следующие элементы:

  • статор – неподвижная нижняя обкладка;
  • ротор – верхняя подвижная полукруглая обкладка;
  • ось – соединяющий статор и ротор небольшой штырек.

Настройка емкости происходит за счет изменения площади распложенных параллельно обкладок при помощи плоского шлица на оси. Применяют подстроечные высоковольтные конденсаторы в приемо-передающей радиоаппаратуре.

На заметку. Не следует путать подстроечный конденсатор с переменным – емкость последнего можно изменять в процессе работы оборудования.

Биполярные

Устройство данного вида представляет собой простой неполярный (однополярный) конденсатор, применяемый в электрических цепях, запитываемых как постоянным, так и переменным или пульсирующим сверхвысоким током.

Биполярный высоковольтный конденсатор

ИМПУЛЬСНЫЙ РЕЖИМ

   В импульсных режимах могут быть использованы конденсаторы, специально сконструированные для этих целей и общего применения. Однако в любом случае при выборе конденсаторов должны быть учтены особенности их работы при импульсных нагрузках. При оценке возможности работы конденсаторов в импульсном режиме необходимо учитывать, что при малых длительностях формируемых импульсов даже малая собственная индуктивность конденсатора представляет большое индуктивное сопротивление, что сказывается на форме импульса.

   Влияние на форму импульса, а также на коэффициент полезного действия устройства, в котором установлен конденсатор, могут оказывать потери энергии в диэлектрике и арматуре конденсатора. Поэтому при выборе конденсаторов для импульсных режимов следует учитывать их температурно-частотные зависимости емкости, тангенса угла потерь и полного сопротивления. Для решения вопроса о том, не является ли данный импульсный режим разрушающим для конденсаторов, необходимо учитывать явления, связанные с нагревом конденсатора за счет импульсных токов, с ионизационным старением диэлектриков и пр. Указанные явления могут привести к нарушению электрической прочности конденсатора и выходу его из строя. Поэтому допустимая импульсная нагрузка на конденсаторе определяется исходя из следующих параметров импульсного режима: значений положительных и отрицательных пиков напряжения и тока, размаха переменного напряжения на конденсаторе, длительности нарастания и спада напряжения, периода и частоты следования импульсов, наличия постоянной составляющей.

   При применении полярных конденсаторов с оксидным диэлектриком в импульсных режимах и при пульсирующем напряжении необходимо учитывать, что постоянная составляющая напряжения должна иметь значение, исключающее возможность появления на конденсаторе напряжения обратной полярности, а сумма постоянного и амплитуды переменного или импульсного напряжения не должна превышать номинального напряжения.

Конструкция

Фазосдвигающие трансформаторы состоят из двух отдельных установок. Это последовательный и параллельный трансформаторы. Второй агрегат имеет первичную обмотку в виде треугольника. Она отвечает за организацию трехфазной системы со смещением на 90º. Вторичная обмотка может представлять собой изолированные фазы с отпаечным блоком и заземленным центром.

Вторичная обмотка параллельного трансформатора подключается к первичной обмотке последовательного аппарата при помощи выхода переключателя блока. Этот процесс осуществляется по схеме звезда.

Вторичные катушки последовательного агрегата имеют вид трех изолированных фаз. Они последовательно включаются в рассечку проводов. Они соотносятся по фазе. Их подводят к вектору источника напряжения с добавлением элемента, сдвинутого по фазе на 90º.

На выходе определяется нагрузка, равная сумме направлений напряжений генератора и элемента влияния фазоповоротного трансформатора. Основные характеристики воздействия прибора можно регулировать при помощи устройства отпаек. Настройку можно производить для каждой линии.

Компаундирование

Стоимость фазоповоротных трансформаторов достаточно велика. В России пока не применяется ни одной подобной установки. Однако разрабатывается множество проектов по внедрению в энергетические коммуникации подобного оборудования. Это финансово оправдано особенно в масштабных, высоковольтных коммуникациях. Их эффективность работы значительно увеличивается. Оборудование не подвергается нагрузкам, меньше изнашивается. Оптимальное распределение электричества выгодно во всех отношениях. Поэтому представленное направление сегодня развивается и в нашей стране.

Возможно регулировать электричество в сети посредством управления напряжением генератора. Устройство, которое стабилизирует напряжение по току, называется компаундирующим. Если же прибор управляет величиной фазы нагрузки, его называют фазовым компаундированием. В этом случае геометрически складываются два сигнала. Первый из них пропорционален току, а второй – напряжению генератора.

Компаундирующие трансформаторы работают с однофазной сетью. Их вторичные обмотки соединяются в треугольник. Такие приборы при включении их в схему генератора компенсируют падение напряжения на источнике тока. На зажимах этот показатель изменится значительно меньше, чем без применения компаундирующего трансформатора.

Развитие системы распределения напряжения в энергетических сетях актуально для нашей страны. Представленное оборудование позволяет повысить качество электроснабжения, снизить затраты на осуществление этого процесса.

Общая характеристика

Применение фазоповоротных трансформаторов началось еще с 1969 года в Великобритании. В Европе подобные агрегаты устанавливают с конца прошлого столетия. Их еще называют кросс-трансформаторами. Такие устройства обладают сложным устройством. Встречаются приборы двухтрансформаторной мостовой схемы с фазовым сдвигом или иные разновидности. Они предназначены для управления активной и реактивной мощностью для трехфазных сетей.

Применение представленных агрегатов позволяет в режиме максимальной загруженности снять напряжение и перераспределить его оптимальным образом. Установка такого сооружения обходится дорого. Однако оно окупается быстро. Условия работы коммуникаций энергоснабжения оптимизируется

Это особенно важно для мощных линий электропередач

Конструкция оборудования сложна. Она включает в себя множество обмоток, регуляторов напряжения и соединений между тремя фазами. Одним из таких регуляторов может быть трансформатор фазового компаундирования.

Принцип работы

Фазовый сдвиг лежит в основе работы представленного оборудования. Он появляется в момент прохождения и задержания в системе электрического сигнала. Специальные четырехполюсные приборы вносят сдвиг на пути между поступающим и исходящим напряжением.

Измеритель фазового сдвига может быть разным. Для этого применяются разные методы. Например, измерение фазового сдвига может выполняться при помощи компенсационного, осциллографического, преобразовательного подхода, а также метода дискретного подсчета.

В электрическую цепь сдвиг вводится при помощи фазовращателей. Это позволяет контролировать и регулировать весь процесс. При использовании мостовой схемы с фазовым сдвигом применяется, например, RC-фазовращатель. На плечи с равным сопротивлением подается напряжение. Между источником и приемником образуется сдвиг. Их напряжения сдвигаются относительно друг друга на 90º. Но сумма показателей всегда равна входному значению. Могут использоваться и другие схемы.

При осуществлении внесения сдвига в систему могут применяться также индуктивные, емкостные, диэлектрические, поляризационные или ступенчатые фазовращатели. Выбор методики зависит от частот, которые присутствуют в цепи.

Для уменьшения величины погрешности при замерах малых сдвига используют подход умножения частоты. Для высоких и сверхвысоких частот применяют понижение при помощи гетеродинного преобразования.

Широкие возможности при измерении фазового сдвига открываются при использовании для их построения микропроцессора. Он работает совместно с измерителями. Наблюдения проводятся в установленном периоде. При этом удается вести их статистику (дисперсию, математическое ожидание, отклонения и т. д.).

Где используются

Высоковольтные накопители заряда применяются в схемах таких имеющих большую энергоемкость устройств, как:

  • умножители напряжения,
  • генераторы Маркса,
  • катушки Тесла,
  • высокочастотные импульсные установки,
  • радиолюбительская и профессиональная приемо-передающая аппаратура,
  • пусковые блоки трехфазных электродвигателей большой и средней мощности.

Катушка Тесла

Высоковольтные накопители заряда, в отличие от используемых при более низких значениях напряжения аналогов, являются очень опасными для человеческого организма устройствами. Так, заряженный накопитель при контакте с неаккуратным обращением может привести к серьезной электротравме, повреждению кожных покровов и внутренних органов. Мощные устройства данного вида могут накапливать заряд, прохождение которого через человеческое тело крайне опасно.

Закон Джоуля-Ленца и его применение

Раздел ОГЭ по физике: 3.9.Закон Джоуля-Ленца
Раздел ЕГЭ по физике: 3.2.8. Работа электрического тока. Закон Джоуля–Ленца

Рассмотрим Закон Джоуля-Ленца и его применение.

При прохождении электрического тока по проводнику он нагревается. Это происходит потому, что перемещающиеся под действием электрического поля свободные электроны в металлах и ионы в растворах электролитов сталкиваются с молекулами или атомами проводников и передают им свою энергию. Таким образом, при совершении током работы увеличивается внутренняя энергия проводника, в нём выделяется некоторое количество теплоты, равное работе тока, и проводник нагревается: Q = А или Q = IUt. Учитывая, что U = IR, в результате получаем формулу:

Q = I2Rt , где

Q — количество выделяемой теплоты (в Джоулях)I — сила тока (в Амперах)R — сопротивление проводника (в Омах)t — время прохождения (в секундах)

Виды ВВ конденсаторов

В зависимости от конструктивных особенностей и материала диэлектрика данные устройства бывают керамическими, бумажными, металлизированными, масляными, вакуумными, фазосдвигающими, подстроечными, биполярными.

Керамические изделия

Керамические импульсные конденсаторы – накопители, в которых в качестве диэлектрика используется специальная керамика. В отличие от низковольтных аналогов, такие кондеры работают при напряжении от 0,2 до 50 кВ и частоте тока от 0,5 до 10 кГц. При этом емкость их лежит в диапазоне от 2-2,5 до 25 нф. Используются они в цепях постоянного, переменного или пульсирующего тока, сетевых фильтрах как X/Y конденсаторы, а также высокочастотных схемах для устранения помех, поглощения шумов.

Наиболее часто применяемыми марками данных устройств являются следующие:

  • К75-25 (15);
  • К15-4;
  • К15-5;
  • К15-10;
  • КВИ-3.

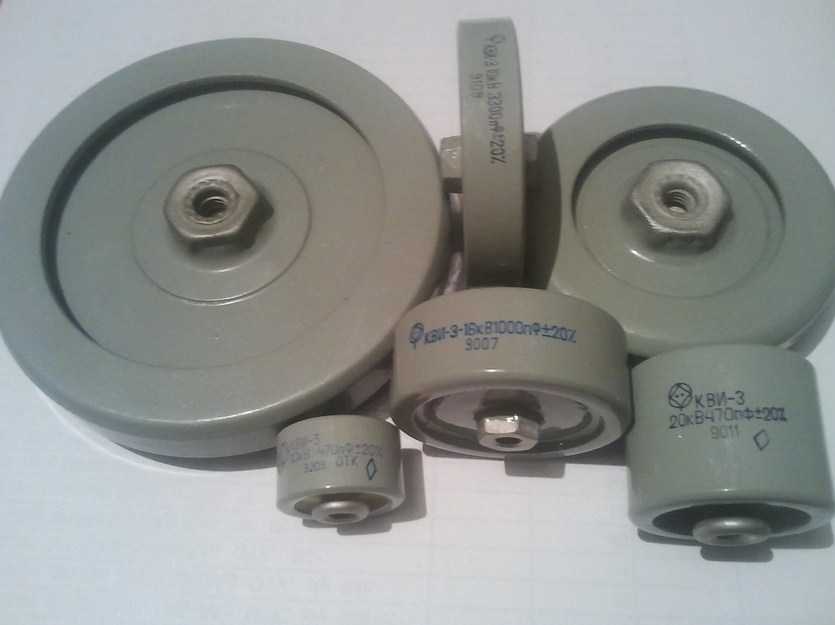

Керамический накопитель заряда КВИ-3

Металлизированные и бумажные (плёночные)

Имеющие схожую конструкцию накопители заряда данных видов состоят из:

  • Диэлектрика – конденсаторной бумаги, полимерной пленки из таких материалов, как полипропилен, полиэстер, поликарбонат.
  • Обкладок – фольги или тонкого слоя металла, нанесенного на пленочный полимерный диэлектрик вакуумным напылением.
  • Двух контактов (выводов), припаянных к обкладкам.

Наиболее востребованными среди пленочных металлизированных устройств являются модели с рабочим напряжением 16 и 25 кВ и емкостью 2200 пФ (2,2нФ).

Накопители с бумажным диэлектриком, в отличие пленочных металлизированных аналогов, имеют более низкое рабочее (номинальное) напряжение: от 0,2 до 15 кВ (200-1500 В). Однако при этом их емкость колеблется от 0,1 до 2 мкФ (100000 – 2000000 пФ или 100-2000 нФ). Как и аналоги с керамическим диэлектриком, они способны работать с токами частотой от 50 до 10 000Гц (10кГц).

Применяют пленочные и бумажные высоковольтные конденсаторы в выпрямительных и фильтрующих цепях, электронных умножителях и удвоителях напряжения.

На заметку. В бумажных накопителях заряда допускается отклонение ёмкости накопителя от номинального значения данной характеристики не более, чем на 20%.

Конденсатор мбгч-1

Масляные и вакуумные образцы

Наиболее часто применяемый и востребованный вакуумный высокочастотный конденсатор переменной емкости марки КП 1-4 представляет собой устройство, состоящее из следующих частей:

  • стеклянный баллон, внутри которого путем откачки воздуха создан высокий вакуум;
  • неподвижный цилиндрический электрод;
  • гофрированный подвижный электрод («гармошка»);
  • привод подвижного электрода, под большим усилием перемещающий «гармошку» внутрь неподвижного электрода;
  • круглая ручка и окошко со шкалой для регулировки емкости накопителя.

Емкость данного накопителя колеблется от 10 до 500пФ, рабочее напряжение – до 10кВ. Применяется такое устройство в радиолюбительской передающей аппаратуре в диапазоне частот до 30-80 МГц в качестве контурных, блокировочных, фильтровых, а также разделительных конденсаторов.

Масляный накопитель заряда самой распространенной марки КБГ-МН состоит из:

  • металлического прямоугольного корпуса;
  • скрученного в рулон полимерного или бумажного диэлектрика;
  • обкладок из алюминиевой фольги, разделенных диэлектриком;
  • двух выводов, припаянных к обкладкам и соединенным с контактами на крышке корпуса.

Скрученный рулон из диэлектрика и обкладок находится в специальном масле, заполняющем корпус. Емкость устройства данной марки составляет 0,5 мкф (500нФ), рабочее напряжение – 600 В (0,6кВ).

На заметку. В высоковольтных накопителях заряда достаточно высокое содержание различных драгметаллов: палладия, платины, технического серебра.

Виды конденсаторов

Бумажные и металлобумажные конденсаторы

У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага. В электронике бумажные конденсаторы могут применяться как в цепях низкой частоты, так и в высокочастотных цепях.

Хорошим качеством электрической изоляции и повышенной удельной емкостью обладают герметичные металлобумажные конденсаторы, у которых вместо фольги (как в бумажных конденсаторах) используется вакуумное напыление металла на бумажный диэлектрик.

Бумажный конденсатор не имеет большую механическую прочность, поэтому его начинку помещают в металлический корпус, служащий механической основой его конструкции.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Электролитические конденсаторы

В электролитических конденсаторах, в отличии от бумажных, диэлектриком является тонкий слой оксида металла, образованный электрохимическим способом на положительной обложке из того же металла.

Вторую обложку представляет собой жидкий или сухой электролит. Материалом, создающим металлический электрод в электролитическом конденсаторе, может быть, в частности, алюминий и тантал. Традиционно, на техническом жаргоне «электролитом» называют алюминиевые конденсаторы с жидким электролитом.

Но, на самом деле, к электролитическим также относятся и танталовые конденсаторы с твердым электролитом (реже встречаются с жидким электролитом). Почти все электролитические конденсаторы поляризованы, и поэтому они могут работать только в цепях с постоянным напряжением с соблюдением полярности.

В случае инверсии полярности, может произойти необратимая химическая реакция внутри конденсатора, ведущая к разрушению конденсатора, вплоть до его взрыва по причине выделяемого внутри него газа.

К электролитическим конденсаторам так же относится, так называемые, суперконденсаторы (ионисторы) обладающие электроемкостью, доходящей порой до нескольких тысяч Фарад.

Алюминиевые электролитические конденсаторы

В качестве положительного электрода используется алюминий. Диэлектрик представляет собой тонкий слой триоксида алюминия (Al2O3),

Свойства:

  • работают корректно только на малых частотах;
  • имеют большую емкость.

Характеризуются высоким соотношением емкости к размеру: электролитические конденсаторы обычно имеют большие размеры, но конденсаторы другого типа, одинаковой емкости и напряжением пробоя были бы гораздо больше по размеру.

Характеризуются высокими токами утечки, имеют умеренно низкое сопротивление и индуктивность.

Танталовые электролитические конденсаторы

Это вид электролитического конденсатора, в котором металлический электрод выполнен из тантала, а диэлектрический слой образован из пентаоксида тантала (Ta2O5).

Свойства:

  • высокая устойчивость к внешнему воздействию;
  • компактный размер: для небольших (от нескольких сотен микрофарад), размер сопоставим или меньше, чем у алюминиевых конденсаторов с таким же максимальным напряжением пробоя;
  • меньший ток утечки по сравнению с алюминиевыми конденсаторами.

Полимерные конденсаторы

В отличие от обычных электролитических конденсаторов, современные твердотельные конденсаторы вместо оксидной пленки, используемой в качестве разделителя обкладок, имеют диэлектрик из полимера. Такой вид конденсатора не подвержен раздуванию и утечке заряда.

Физические свойства полимера способствуют тому, что такие конденсаторы отличаются большим импульсным током, низким эквивалентным сопротивлением и стабильным температурным коэффициентом даже при низких температурах.

Полимерные конденсаторы могут заменять электролитические или танталовые конденсаторы во многих схемах, например, в фильтрах для импульсных блоков питания, или в преобразователях DC-DC.

ЧАСТОТНЫЕ СВОЙСТВА КОНДЕНСАТОРОВ

   При выборе конденсаторов для работы в цепях переменного или пульсирующего тока необходимо учитывать их частотные свойства, определяемые рядом конструктивных факторов: типом диэлектрика, значениями индуктивности и эквивалентного последовательного сопротивления, конструкцией. Работоспособность конденсаторов при переменном напряжении ограничивают в основном следующие факторы:

  • тепловыделение, пропорциональное средней мощности, которое может резко возрастать при превышении допустимых режимов эксплуатации и создавать условия для теплового пробоя конденсатора;
  • напряженность электрического поля, воздействующего на диэлектрик конденсатора и вызывающего его электрическое старение;
  • ток, протекающий через конденсатор, при большой плотности которого возможны локальный перегрев и разрушение контактных узлов, выгорание металлизированных обкладок;
  • температура окружающей среды.

   Наиболее высокими частотными свойствами обладают керамические конденсаторы типа 1, слюдяные и конденсаторы из неполярных пленок (полистирольные, полипропиленовые и др.).  В связи с тем что с повышением частоты растут потери энергии в конденсаторе, для сохранения теплового баланса в конденсаторе и исключения возможности возникновения пробоя с повышением частоты необходимо снижать амплитуду переменной составляющей. У ряда групп конденсаторов с повышением частоты может заметно снижаться эффективная емкость. Уменьшение емкости с ростом частоты происходит как за счет снижения диэлектрической проницаемости диэлектрика, так и за счет увеличения эквивалентного последовательного сопротивления (ЭПС). Влияние ЭПС на значение эффективной емкости определяется зависимостью:

   ЭПС обусловлено потерями в конденсаторе — в диэлектрике, в металлических частях, в переходных контактных сопротивлениях, в электролите у оксидных конденсаторов. В обычных конденсаторах ЭПС достаточно мало (доли ома) и снижение емкости с частотой можно заметить лишь в области высоких частот. Наиболее сильная зависимость емкости от частоты имеет место у оксидных конденсаторов (особенно с жидким электролитом) из-за большого удельного сопротивления электролита и его зависимости от частоты. Для этих конденсаторов снижение емкости с частотой наблюдается, начиная с сотен герц.

Принцип работы

Любой высоковольтный энергоемкий накопитель заряда имеет такой же принцип работы, как и низковольтный аналог, состоящий из двух основных этапов:

  1. Зарядка – при подключении обкладок к источнику питания или электрической сети на них начинает накапливаться заряд. При этом напряжение на конденсаторе растет и спустя короткое время становится таким же, как и у источника питания. С этого момента накопитель считается заряженным
  2. Разрядка – если к заряженному накопителю подключить нагрузку, то через нее начнет протекать электрический ток. При этом напряжение на обкладках будет быстро падать, пока ни иссякнет совсем.

При несоблюдении номинальных характеристик подаваемого на конденсатор тока может произойти пробой диэлектрика, в результате чего произойдет короткое замыкание, и устройство замкнет накоротко.

Важно! Выражение «замкнуло накоротко» на языке электриков, электромонтажников значит, что произошло короткое замыкание

Конденсаторы для установок промышленной частоты

К данному виду относят устройства для увеличения коэффициента мощности в установках переменного тока с определенной, постоянной частотой 50 Гц. Такие приборы выполняют как для внутреннего, так и для применения вне помещения при температуре не более 50 °С. Они выполняются как в однофазном, так и трехфазном исполнении. При трехфазном исполнении силовой косинусный конденсатор соединяется в виде треугольника. Иногда применяют предохранитель для защиты от пробоя.

Автоматическое прерывание питания конденсаторов при перегрузке силовой сети по току за счет повышенного напряжения обеспечивает специальное электротоковое реле. Защиты от токов короткого замыкания добиваются за счет установки плавких предохранителей. В схемах управления для включения и отключения применяют магнитные пускатели большой величины, установки оснащаются возможностью регулировки и индикаторами рабочего состояния.

Применение [ править | править код ]

Промышленные конденсаторные двигатели имеют в основе, как правило, двухфазный двигатель (проще производство и схема подключения). Трёхфазные двигатели переделываются под однофазную сеть обычно в частном порядке или мелкосерийном производстве в силу массовости таких типов двигателей и сетей, выбирая при этом между сложностью схемы и недоиспользованием мощности двигателя.

Такие двигатели используются в основном в бытовой технике малой мощности: активаторных стиральных машинах, механизмах катушечных и стационарных кассетных магнитофонов, недорогих проигрывателях виниловых дисков, вентиляторах и другой подобной технике.

Также такие двигатели применяются в циркуляционных насосах водопроводных и отопительных систем (напр. компании Grundfos), и в воздуходувках и дымососах отопительных и водонагревательных агрегатов (напр. Buderus).

Трёхфазные асинхронные двигатели в однофазную электрическую сеть включают через фазосдвигающий конденсатор.

Первый вывод обмотки электродвигателя подключается к «фазовому» проводу, второй вывод — к нейтральному проводу. Третий вывод обмотки подключается через конденсатор, ёмкость которого подбирается по формулам, в зависимости от того, как соединены обмотки двигателя — звездой или треугольником.

Если обмотки соединены звездой, тогда ёмкость «рабочего» конденсатора должна быть

C W O R K / S T A R = 2800 I U <displaystyle C_=2800<frac >> .

Если обмотки соединены треугольником, тогда ёмкость «рабочего» конденсатора должна быть

C W O R K / T R I A N G L E = 4800 I U <displaystyle C_=4800<frac >> , где

U <displaystyle U> — напряжение сети, вольт;

I <displaystyle I> — рабочий ток двигателя, ампер;

При пуске двигателя кнопкой подключается пусковой конденсатор C L A U N C H <displaystyle C_> , ёмкость которого должна быть в два раза больше ёмкости рабочего. Как только двигатель наберёт нужные обороты, кнопку «Пуск» отпускают.

Переключатель B 2 <displaystyle B_<2>> позволяет изменять направление вращения электродвигателя. Выключатель B 1 <displaystyle B_<1>> отключает электродвигатель.

Используя паспортные данные электродвигателя, можно определить его рабочий ток I <displaystyle I> по формуле:

cos varphi >>> , где

P <displaystyle P> — электрическая мощность двигателя, Ватт;

U <displaystyle U> — напряжение сети, вольт;

cos ⁡ φ <displaystyle cos varphi > — коэффициент мощности.

Схема подключения однофазного двигателя с пусковой обмоткой

Как определить рабочую и пусковую обмотки у однофазного двигателя

Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.

Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.

У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.

Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

Рис. 1. Рабочая и пусковая обмотки однофазного двигателя

А теперь несколько примеров, с которыми вы можете столкнуться:

Совет

Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в.

И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку.

Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.

Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов.

Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.

Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.

В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя.

также осуществляется через конденсатор.
