Расшифровка степеней защиты ip

Расшифровка степени защиты

В этом разделе рассматриваются классы IP, встречающиеся чаще всего:

  • IP20. Корпус прибора может защитить внутренние элементы только от вторжения предметов размером до 12 мм. Устройства применяются в сухих, чистых, отапливаемых помещениях: жилые и административные, и общественные здания, магазины, театры и пр.;
  • IP21 и IP22. Приборы с классом IP21 и IP22 защищены от проникновения конденсата — их устанавливают в неотапливаемых помещениях и на улице под навесом;
  • IP23 — снаружи помещения без навеса;
  • IP44. К этому относятся электроприборы, защищенные от случайного попадания капель воды и твердых предметов. Их можно устанавливать в санузлах, но в открытых пространствах такая степень защиты недостаточна;
  • IP54. Приборы для объектов с повышенной влажностью — саун, бассейнов, ванных комнат. Также их устанавливают под навесами. Корпус может пропустить вовнутрь небольшое количество пыли, но на работоспособности устройства это не отразится. Брызги жидкости, независимо от направления попадания на оболочку, так и останутся снаружи;
  • IP67. Приборы для судов (палубные) или, например, подсветки бассейна, но не предназначенные для постоянной работы под водой. Они сохранят работоспособность, если погружение в жидкость было кратковременным. Индекс «6» означает максимальную защиту от пыли;
  • IP68. Все время в воде могут находиться приборы класса IP68, например, подсветка фонтана;
  • IPX4. Брызгозащищенные приборы без уточнения уровня пылезащиты. Устанавливаются в незагрязненных помещениях с повышенной влажностью.

На некоторых приборах проставляют два индекса IP. Пример — розетка с крышкой: проставлено IP 24*44. Первое значение характеризует розетку с открытой крышкой, второе — с закрытой.

Класс защиты IP68, что это и на что обратить внимание?

Производители часто хитрят и используют не те термины. Тут лучше пользоваться официальной таблицей описания стандартов, чтобы смартфон работал дольше, и вы правильно поняли инструкцию. Стоит посмотреть и на технические стороны

Если на гаджете есть специализированные заглушки, то важно вставить их в соответствующие разъемы еще до погружения, в обратном случае, можно лишиться своего аппарата

Если на телефон вдруг разлили другую жидкость, к примеру, напиток, то он может корректно работать, если сразу же просушить, протереть его. Но 100% гарантии нет, все индивидуально. Это касается и морской воды, ведь она тоже не чистая, в ней есть соль.

Кроме того, под водостойкостью не подразумевают нормальную работу под большой струей. Естественно, технологии совершенствуются. Производители работают над своей техникой и выпускают вполне достойные варианты, которым можно присвоить высокий класс защиты IP68.

Не стоит преднамеренно устраивать тест-драйв своему девайсу в домашних условиях. Потому как имеет место быть заводской дефект, лучше не рискуйте.

Класс защиты ip

Часто, когда имеют ввиду “степень защиты”, говорят “класс защиты ip”. С технической точки зрения это одно и тоже, тоесть синонимичные термины. В нормативной литературе формулировка “классы защиты ip” обычно не употребляется, однако часто можно встретить вопросы: “класс защиты ip54” или “класс защиты ip65”, или “класс защиты ip21 что это?”. В этих случаях имеется ввиду соответствующая степень защиты. Никаких иных или отдельных стандартов в этом случае не предусматривается, помимо указанных выше.

Рассмотрим далее общераспространенные степени защиты электротехнических изделий и оборудования. Дадим примеры расшифровки ip и определим, где и в каких случаях применяют корпуса этих маркировок. Для определенности возьмем случай для корпусов электро распредщитков.

Что обозначают цифры в IP67

Классификация по степеням включает различные символы. Чем выше показатель, тем качественнее товар и выше его пылеводонепроницаемость. Все характеристики, отраженные в цифровом коде, можно увидеть в специальных таблицах. Ими чаще пользуются специалисты, но во времена интернета доступ к таким данным не ограничен.

Первая цифра

Первой цифрой определяется прочность, которую может обеспечить оболочка:

  • при доступе человека к опасным частям;
  • самому оборудованию, находящемуся под оболочкой.

Обозначения первой цифры кода и описание значения можно увидеть в таблице 1:

Код (первая цифра) Уровень защиты человека и надежность от воздействия посторонних предметов
ноль без защиты
1 не защищено от сознательного действия
2 не доступно для пальцев рук
3 код для электроинструментов, куда могут попасть посторонние предметы (твердые) размером более 2,5 мм
4 означает провода, болты, гвозди и другие объекты размером более 1 мм
5
  • при незначительном попадании пыли оборудование не выйдет из строя;
  • надежно от воздействия контактов
6 пыленепроницаемость оболочки, — максимальная надежность от контакта

Вторая цифра

Вторая цифра показывает надежность от проникновения влаги и ее вредного воздействия на работоспособность оборудования. Характеристика второй цифры кода расшифровывается по таблице 2:

Код (вторая цифра) Уровень защиты от влажности
ноль ненадежный
1 безопасно от вертикально капающей воды
2 вертикально поступающая жидкость не нарушит функциональность при отклонении устройства на 15°
3 защищено от дождя, а также дождевых капель и брызг, падающих под углом до 60° по вертикали
4 защищено от брызг, поступающих в любом направлении к устройству
5 надежно от водяных струй, льющихся с любого направления
6 возможность пребывания в морской воде и под сильными водяными потоками
7 устройство влагозащищенное, водонепроницаемость обеспечена при кратковременности погружения на глубину до 1 м
8
  • полная водонепроницаемость при нахождении в воде любое количество времени;
  • работоспособность в условиях попадания воды при постоянном давлении подводного режима

Так для бытовой электророзетки указанный класс защиты обозначает «айпи» (значит, что розетка защищена от проникновения), с кодом 2 по первой таблице и кодом 2 по второй (IP22) — устройство защищено от проникновения внутрь руками, а также не подвержено попаданию вертикально льющейся воды. А кодом IP67 маркируются влагозащищенные и пыленепроницаемые приборы.

Я занимаюсь монтажом видеокамер и на улице мы ставим коробки со степенью защиты IP67, стоят эти коробки на улице долго и надежно несколько лет, в комплект с ними идет силиконовая вставочка для крышки и резиночки под кабеля

Вода попадает только если монтажник проявил неосторожность и что-то сделал не так. Иногда мы ставим камеры прямо на коробки, так как пластик надежный и коробка служит еще и изолятором от метала

Единственный маленький минус , что через резиночку попадают во внутрь осы и пауки.

Работаю в известном розничном магазине с бытовой техникой, у которой достаточно много характеристик, сложных для объяснения гуманитариям. Недавно привязался один с параметрами смартфона Sony, как раз про водонепроницаемость и пыленепроницаемость. Теперь буду знать, как по-умному и доступно ответить таким интеллектуалам на их языке и не сплоховать.

Интересно, на каком оборудовании проставляется такая информация?. Обязательные ли требования предоставлять её потребителю? Это довольно объемная информация и предоставлять ее в инструкции пользования прибором возможно лишнее. Наверное, это более специализированные данные, а конечному потребителю достаточно кратко знать какие-то риски при пользовании.

ну к примеру..такая информация проставляется на данный момент во многих оборудованиях в частности фитнес браслеты смарт часы телефоны и беспроводные колонки…и как бы по минимуму надо знать для себя чтобы в будущем при отпуске на море захотите поснимать на телефоне или забыли там снять часы и забежали поплавать то поверьте в тот момент не пожалеете что купили какоето оборудование или товар с таким показателем

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ

Тривиально — климатическое исполнение определяет условия эксплуатации электрооборудования для соответствующих климатических районов (зон). Обозначается буквенно — цифровым кодом.

Буквенная часть обозначает климатическую зону, а цифровая — место (условия) размещения (см. таблицу).

Буквенная часть Климат (исполнение) Цифровая часть Размещение
У Умеренный 1 на открытом воздухе
ХЛ Холодный 2 в условиях, исключающих попадание прямого солнечного света
УХЛ Умеренный и холодный 3 закрытое помещение без кондиционирования (отопление, вентиляция)
Т Тропический 4 закрытое помещение с кондиционированием (отопление, вентиляция)
М Морской умеренный 5 помещения с повышенной влажностью, без кондиционирования
О Общеклиматическое, кроме морского
ОМ Общеклиматическое морское
В Всеклиматическое

Расшифровка степени защиты

В маркировке участвуют цифры от 1 до 9, причем увеличение порядкового номера кода говорит об увеличении степени защиты. Пылевлагозащита, согласно классификатора, составляет от IP00, когда конструкция совершенно не защищена, до IP 69 с максимальным уровнем безопасности.

Если по какому-либо параметру испытания не проводились, то производитель обязан соответствующим образом информировать потребителя, то есть отражать в маркировке, ставя знак «х», например, IP5Х.

Первая цифра

Первый символ характеризует защиту от попадания пыли и механических предметов. Чем больше цифра, тем к более мелким предметам гарантируется устойчивость:

  • 0 – полное отсутствие защиты;
  • 1 – защита от случайных прикосновений, попадания предметов больших (50 мм), отсутствие защиты от сознательного воздействия;
  • 2 – защита от попадания пальцами и предметами с размерами больше 12,5 мм;
  • 3 – гарантируется невозможность попадания инструментов, кабеля и частиц с размерами более 2 мм;
  • 4 – невозможность попадания проводов, крепежных элементов и частиц более 1 мм;
  • 5 – частичная защита от попадания пыли, которая не влияет на работоспособность устройства;
  • 6 – полная гарантия от попадания пыли.

Шестой класс гарантирует полную защиту от любого возможного контакта частей тела человека с элементами устройства.

Вторая цифра

Вторая цифра маркировки несет более широкую информацию, поскольку гарантирует защищенность от попадания влаги (капель, брызг), погружения в воду. Нормальное функционирование обеспечивается как во время взаимодействия с неблагоприятными факторами, так и после этого.

Важно! Водозащищенность и водонепроницаемость имеют различное значение, причем второе свойство обеспечивает большую надежность

В данном случае классификация затрудняется тем, что брызги воды могут попадать на устройство с любых направлений, соответственно, защита должна обеспечивать работоспособность устройств в любых ситуациях. Таблица классов имеет следующий вид:

  • 0 – отсутствие защиты;
  • 1 – нормальная работа устройства при попадании вертикальных капель воды;
  • 2 – работа устройства при отклонении капель на угол до 15⁰;
  • 3 – защита от брызг дождя под углом до 60⁰ к вертикали;
  • 4 – допускается попадание брызг с любого направления;
  • 5 – защищенность от непрерывных струй воды;
  • 6 – улучшенная защита от струй (допускаются сильные струи);
  • 7 – нормальное функционирование при кратковременном погружении в воду на глубину до 1 м;
  • 8 – нормальная работа при длительности нахождения в воде до получаса при глубине погружения до 1 м;
  • 9 – защита от высокотемпературных струй воды высокого давления.

Согласно приведенным данным, наивысшая и наиболее распространенная степень защищенности обеспечивается для оборудования класса ip 68. Устройства IP 69 используются на автомойках и подобных предприятиях. Для бытового применения вполне достаточно класса ip67, так как по степени защиты ip67 расшифровка должна значить:

  • корпус устройства гарантирует невозможность попадания пыли внутрь;
  • случайное попадание устройства в воду не нарушит функционирование.

Обратите внимание! У приведенной классификации нет позиции, которая гарантирует работоспособность конструкции при нахождении в воде на время один час и более. Данное требование удовлетворяется при следовании стандартам для военной техники

Кроме того, такими стандартами предусматривается более высокая степень надежности при воздействии физических нагрузок (ударах, ускорениях).

Дополнительные буквы

В том случае, если степень защищенности увеличена, по сравнению с классификацией, или не попадает под классификацию (первая цифра Х), то после цифрового обозначения может добавляться буквенный символ:

  • A – защита от касания тыльной стороны рук;
  • B – защита от касания пальцами;
  • C – невозможность касания инструментом;
  • D – невозможность попадания проволоки;
  • H – символ для обозначения высоковольтного оборудования;
  • S – работа устройства во время испытаний на водозащищенность;
  • M – выключение устройства на время испытания;
  • W – устойчивость к прочим погодным условиям.

Обратите внимание! В классификации имеется такой недостаток, что устройства, выдерживающие погружение в воду, могут быть слабо защищены от попадания струй воды. Поэтому для конструкций, которые попадают одновременно под несколько классов, допускается двойная маркировка, которая указывается через знак дроби, например, IP65 / IP68

Степень защиты IP68 – расшифровка и определение

Впервые спецстандарты такого рода разработала Международная электротехническая комиссия. Как раз здесь были открыты параметры, являющиеся кодами International Protection (IP). В таком коде обычно есть 2 цифры, например, IP65.

Что зашифровано в этом цифровом обозначении?

Начальная цифра – защита от проникновения пыли в девайс. Чаще всего ставят пятерку или шестерку. Они означают, что устройство защищено от попадания мелких частичек пыли. Но сегодня мы говорим о влагозащите IP68, что это. Для чего указывается, так что отличия между первыми значениями разбирать не будем.

А вот вторая цифра отвечает как раз за влагостойкость. Если она указана в характеристиках, следовательно, аппарат может выдерживать некоторое водяное воздействие.

Сейчас чаще всего используется класс защиты IPХ7. 7 обозначает, что девайс будет функционировать, если его погрузить на глубину в воду в один метр и быстро извлечь оттуда.

Обозначение IPХ8 применяется редко, потому как оно указывает на бесперебойную работу телефона после погружения на глубину 3 м, даже если его не вытащили в это же мгновение, он будет продолжать корректно функционировать. В описании спецстандартов не найти информации о том, что устройство обязано продолжать работу даже на глубине. Отмечено только, что аппарат будет работать после попадания в воду. Еще раз стоит отметить, что класс защиты IP68 и остальные параметры относятся только к чистой воде. Как раз в этом и есть отличие между понятиями «водостойкость» и «водонепроницаемость».

Видео

Степени защиты ip › Таблица

Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки.  Они соответствую ГОСТ 14254 — 2015.

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

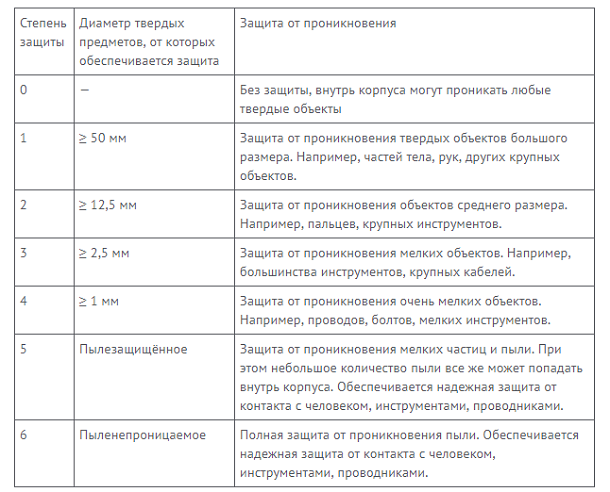

Таблица защиты ip от внешних твердых предметов (первая цифра)

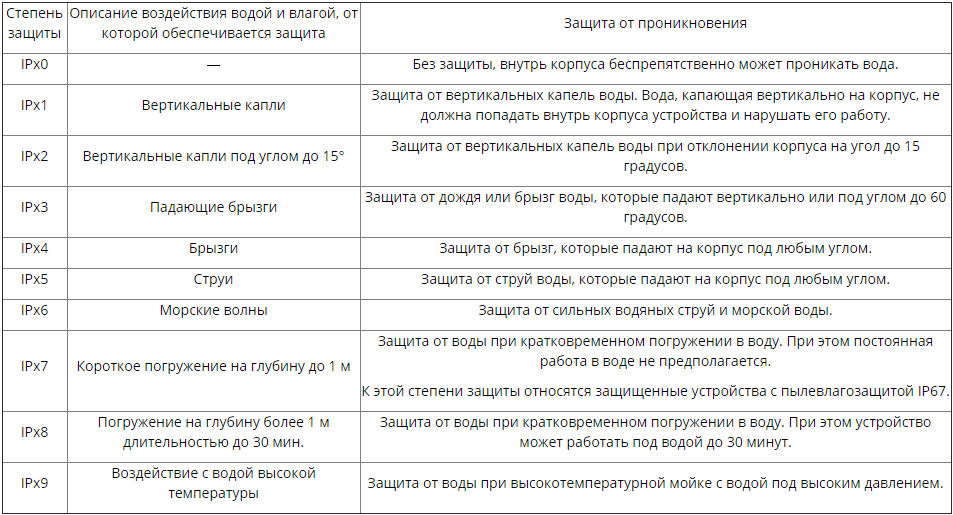

Таблица степени защиты электрооборудования ip от воды (вторая цифра)

Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.

При прикосновении человека к электрооборудованию различают такие виды защиты:

  • «A» — оборотной стороной руки;
  • «B» — пальцами рук;
  • «C» — ручным инструментом;
  • «D» — одиночными проводниками.

Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.

Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.

Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.

  • «H» — высоковольтное оборудование,
  • «M» — испытание производилось при движении,
  • «S» — испытание производилось при стационарном (неподвижном) состоянии.

«M» и «S» обычно применяют для оборудования с подвижными элементами.

Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.

Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.

Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.

IP44: степень защиты и расшифровка

Рассмотрим несколько наглядных примеров для правильного установления пылевлагозащищенности объектов эксплуатации. Одним из распространённых степеней защиты IP является IP44. Он является оптимальным для большинства привычных нам устройств, корпусов и приборов, так как обеспечен, согласно, показателям (4 и 4) достаточной защитой как в рамках защиты от воды, так и от проникновения пыли и иных предметов.

Характеристика приборов с IP44:

  1. Как показывает приведённая ранее таблица обозначений, первая 4 означает, что предмет достаточно защищён от большинства внешних угроз, в том числе мелких объектов (болтов, кабелей, подводок).
  2. Второй показатель (4) показывает, что такое средство вполне способно выдерживать незначительные попадания на него воды.
  3. Конечная разница (характеристика) приборы с планкой защиты IP44 способны эксплуатироваться в слабозащищенных местах, например, под небольшим навесом, крышей на улице, в специальных помещениях, например, с высоким коэффициентом влажности.

Существует ещё одна значимая деталь в классификации приборов по устойчивости к внешним воздействиям. Такое значение имеют возможные дополнительные формулировки или наличие в аббревиатуре буквы х, вместо цифры на каком-либо месте.

То есть х – потенциальный эквивалент любой из возможных цифр, но чаще всего 0. Так, можно встретить не IP40, IP20, IP30, IP00, IP50 и IP51, а соответствующие IPx4, IPx6, IPx1, IPx8, IPx7, IP2x, IPx5, IPx0, IP5x, что будет символизировать неопределённый критерий защиты от соответствующего воздействия.

Кроме того, в некоторых случаях указываются специальные дополнительные символы, которые также говорят об особенностях эксплуатации. Такими символами могут быть буквы A (обеспечена защита от проникновения тыльной стороны руки), B (пальца), C (мелкого инструмента), D (проволокой), H (высокое напряжение), M (при испытаниях в воде работоспособность присутствовала), S (в воде не работает), W (стойкость к погодным условиям). Примеры: IPx4d, IP21s, 1exibiict6, 1exibiict6x (уровень защиты от взрывов).
