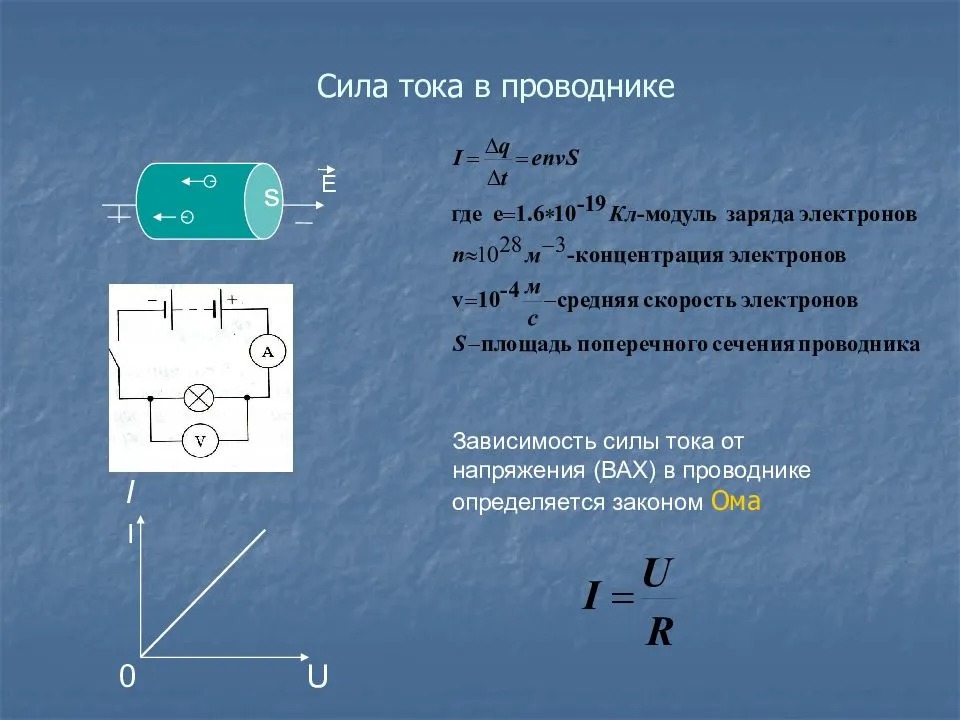

Сила тока в проводнике и средах для новичков

В электрической цепи

Ток в электрической цепи подчиняется законам, открытым Г. Кирхгофом:

в узлах цепи (в разветвлениях) геометрическая сумма токов равна нулю. Иными словами, сумма токов, подходящих к узлу, равна сумме токов, исходящих из него. Это учитывают при расчете силы тока в проводе, проложенном от распределительного щита на лестничной клетке до внутриквартирной электро-раздаточной коробки. Поскольку запитанные от коробки розетки и светильники подключены по параллельной схеме, то есть коробка представляет собой разветвление, сила тока в подводящем проводе будет равна сумме токов в светильниках и включенных в розетки приборах. На основании этих данных подбирают сечение проводов;
на всем протяжении неразветвленного участка цепи сила тока является постоянной. То есть в простейшей цепи «источник – проводник – лампа накаливания – проводник-источник» амперметр (прибор для измерения силы тока) покажет одинаковое значение как до лампы, так и после нее. Если бы была возможность измерить силу тока в нити накаливания светильника, то и здесь она была бы такой же.

На этом явлении основано действие выключателя дифференциального тока, известного в обиходе под названием «устройство защитного отключения» (УЗО). Один контакт прибора подключается к фазе, другой — к нулевому проводу, которые по сути, являются началом и концом обслуживаемой данным УЗО цепи.

Согласно этому закону, токи в обеих частях прибора при нормальной работе цепи будут равными, независимо от вида и мощности подключенной нагрузки. Если вдруг появится разница (дифференциальный ток), это будет свидетельствовать об утечке тока.

В свою очередь, утечка означает одно из трех:

пробило фазу на заземленный корпус электроприбора;
человек или животное коснулись токоведущих частей и получили удар током;
возник контакт между токоведущими частями и заземленными металлическими конструкциями, чреватый пожаром.

УЗО устроено так, чтобы при наличии дифференциального тока отключиться. Сигналом служит магнитное поле, появляющееся в приборе при утечке, тогда как при равных токах создаваемые ими магнитные поля взаимно уничтожаются.

Амперметр, в отличие от вольтметра, включается последовательно с нагрузкой, то есть в разрыв цепи (вольтметр включается параллельно).

Определение силы тока приборами

Измерение рассматриваемых характеристик цепи может быть осуществлено при помощи разнообразных приборов, которые активно применяются в практической деятельности:

Магнитоэлектрический способ замеров – применяется при расчете показателя для постоянного тока. Этот метод обеспечивает высокую точность измерений за счет высокого уровня чувствительности. При этом расход электроэнергии будет незначительным.

Электромагнитный – позволяет определить силу как переменного, так и постоянного тока посредством трансформационных преобразований из поля электромагнитного типа в сигнал, который излучает магнитомодульный датчик.

Косвенный подход к замерам предполагает необходимость использования вольтметра. Этот прибор идентифицирует параметры напряжения при конкретных значениях сопротивления.

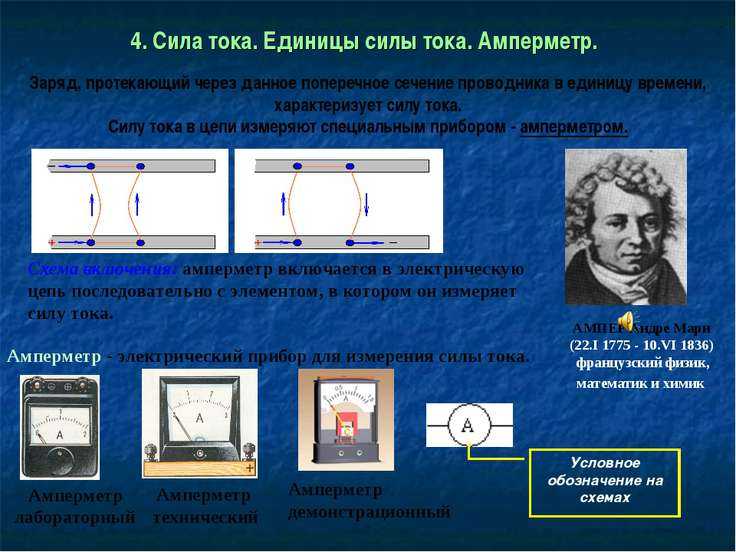

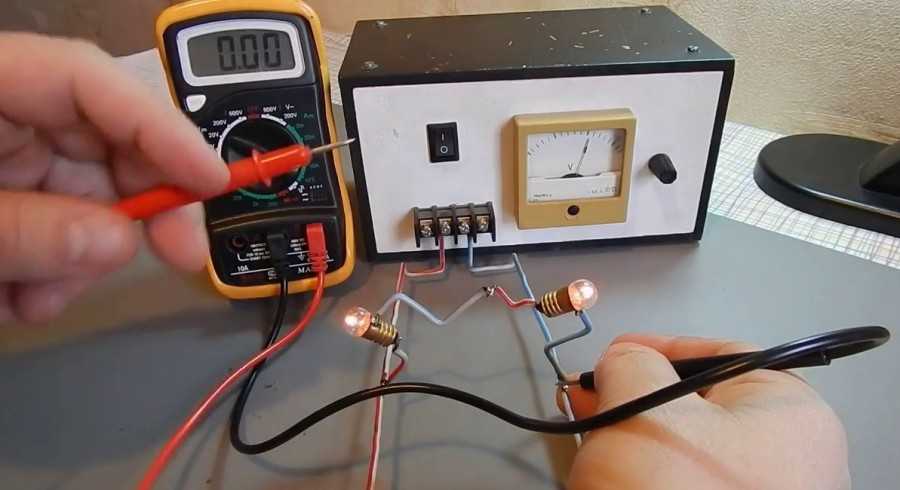

В наибольшей степени применение в практической деятельности нашло такое устройство, как амперметр. В процессе применения необходимо подключить прибор в разрыв электроцепи в месте, где необходимо произвести замеры электрозаряда, проходящего за указанный период времени по сечению провода. Если возникает задача замерить параметр силы электричества малой величины, то необходимо задействовать миллиамперметр, микроамперметр или гальванометр. Эти аппараты подключаются к цепи в том месте, где возникает необходимость вычисления силы тока. Причем подключать можно и последовательно, и параллельно.

Измерение силы тока позволяет произвести точное вычисление параметра мощности. А этот показатель, в свою очередь, имеет значение, когда вы хотите гарантировать работоспособность проводки и обезопасить свою бытовую технику.

Воспользуйтесь другими онлайн калькуляторами:

Расчет веса электрического кабеля
Перевод Ватт в Амперы
Расчет катушки индуктивности
Расчет потерь напряжения
Онлайн расчет сечения кабеля

Для переменного тока

Однако для электрической цепи переменного тока нужно учитывать полную, активную и реактивную, а также коэффициент мощности (соsФ). Подробнее все эти понятия мы рассматривали в этой статье: https://samelectrik.ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Отметим лишь, что чтобы найти полную мощность в однофазной сети по току и напряжению нужно их перемножить:

S=UI

Результат получится в вольт-амперах, чтобы определить активную мощность (ватты), нужно S умножить на коэффициент cosФ. Его можно найти в технической документации на устройство.

P=UIcosФ

Для определения реактивной мощности (вольт-амперы реактивные) вместо cosФ используют sinФ.

Q=UIsinФ

Или выразить из этого выражения:

И отсюда вычислить искомую величину.

Найти мощность в трёхфазной сети также несложно, для определения S (полной) воспользуйтесь формулой расчета по току и фазному напряжению:

S=3U_фI_ф

А зная Uлинейное:

S=1,73*U_лI_л

1,73 или корень из 3 – эта величина используется для расчётов трёхфазных цепей.

Тогда по аналогии чтобы найти P активную:

P=3U_фI_ф*cosФ=1,73*U_лI_л*cosФ

Определить реактивную мощность можно:

Q=3U_фI_ф*sinФ=1,73*U_лI_л*sinФ

На этом теоретические сведения заканчиваются и мы перейдём к практике.

Единицы измерения

В Системе международных единиц силу тока принято измерять в амперах (А). Так решила международная конференция электриков в 1881 г.

Ампер Андре-Мари — французский ученый, работавший в сфере физики и математики и приложивший немало труда в исследовании электричества. Его заслуги в данной области столь высоки, что многие представители ученого мира считают Ампера, достойным звания основателя электродинамики.

Ток в 1 А — достаточно сильный, потому зачастую применяют единицы миллиампер (мА, 0,001 А) и микроампер (мкА, 10^-6 А).

В системе единиц:

СГСМ (электромагнитной), гораздо менее распространенной, силу тока измеряют в абамперах или био. Соотношение единиц следующее: 1 ампер = 0,1 абампер;
СГСЭ (электростатической) применяют единицу статампер. Соотношение: 1 ампер = 2997924536,843 статампер.

Единицы абампер и статампер широко применяются в теоретической физике.

Заключение

Как вы могли убедиться найти мощность цепи или её участка совсем несложно, неважно речь идёт о постоянке или переменке. Важнее правильно определить общее сопротивление, ток и напряжение

Кстати этих знаний уже достаточно для правильного определения параметров схемы и подбора элементов – на сколько ватт подбирать резисторы, сечения кабелей и трансформаторов. Также будьте внимательны при расчёте S полной при вычислении подкоренного выражения. Стоит добавить лишь то, что при оплате счетов за коммунальные услуги мы оплачиваем за киловатт-часы или кВт/ч, они равняются количеству мощности, потребленной за промежуток времени. Например, если вы подключили 2 киловаттный обогреватель на пол часа, то счётчик намотает 1 кВт/ч, а за час – 2 кВт/ч и так далее по аналогии.
