Как пользоваться осциллографом

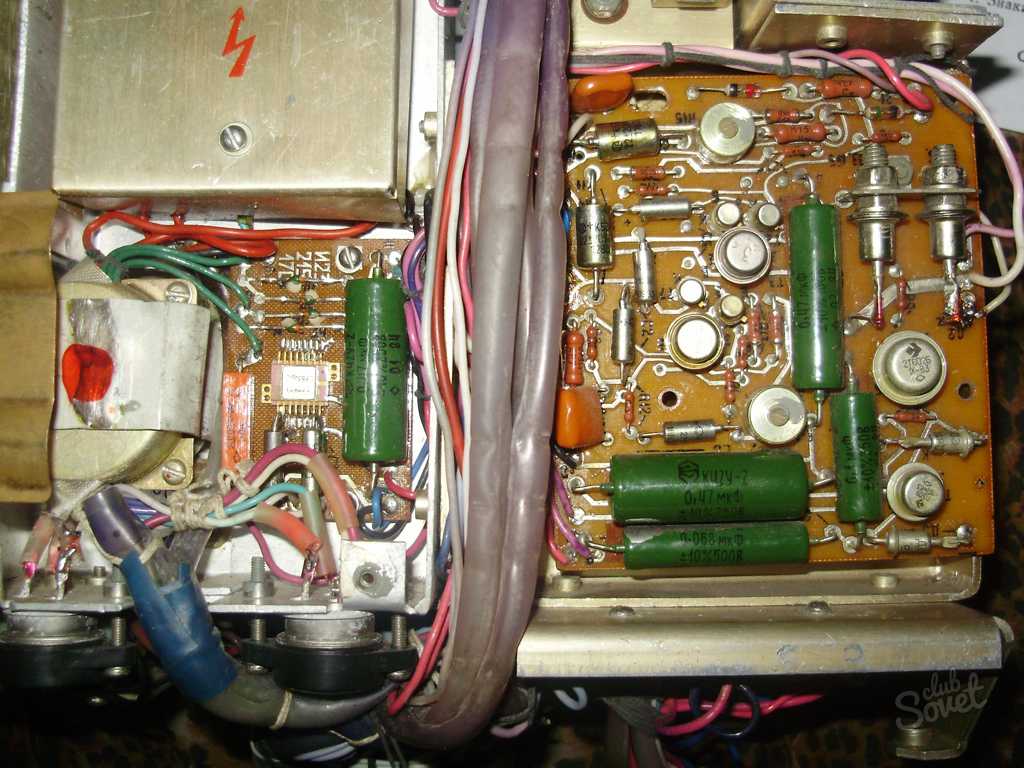

Устройство

Главный узел осциллографа — трубка как у старых телевизоров, электронно-лучевая, осуществляющая визуализацию величин, принимаемых входным делителем, от которого зависят рамки допустимых замеров. Происходит усиление, синхронизация с генератором развертки. Далее, исследуемая величина попадает на оконечный усиливающий узел, на ЭЛТ, затем происходит отображение его онлайн без каких-либо задержек.

Алгоритм, как работает цифровой осциллограф несколько иной: он сначала пропускает сигнал через преобразователь (аналого-цифровой), замеряя его несколько раз в сек. Затем происходит реконструкция и отображение на мониторе. Одновременно данные записываются буферной памятью, есть возможность будущей их обработки.

Работать с цифровым осциллографом удобнее, его преимущества — полная функциональность с дополнительными опциями в маленьком корпусе, простота настроек. Выбор осциллографа в современных условиях обычно осуществляется среди указанных видов. Отдельные аналоговые старые основательные советские экземпляры (дешевле в 4–5 раз) неплохи, но они габаритные, требуют больше навыков по настройке.

Часто задаваемые вопросы

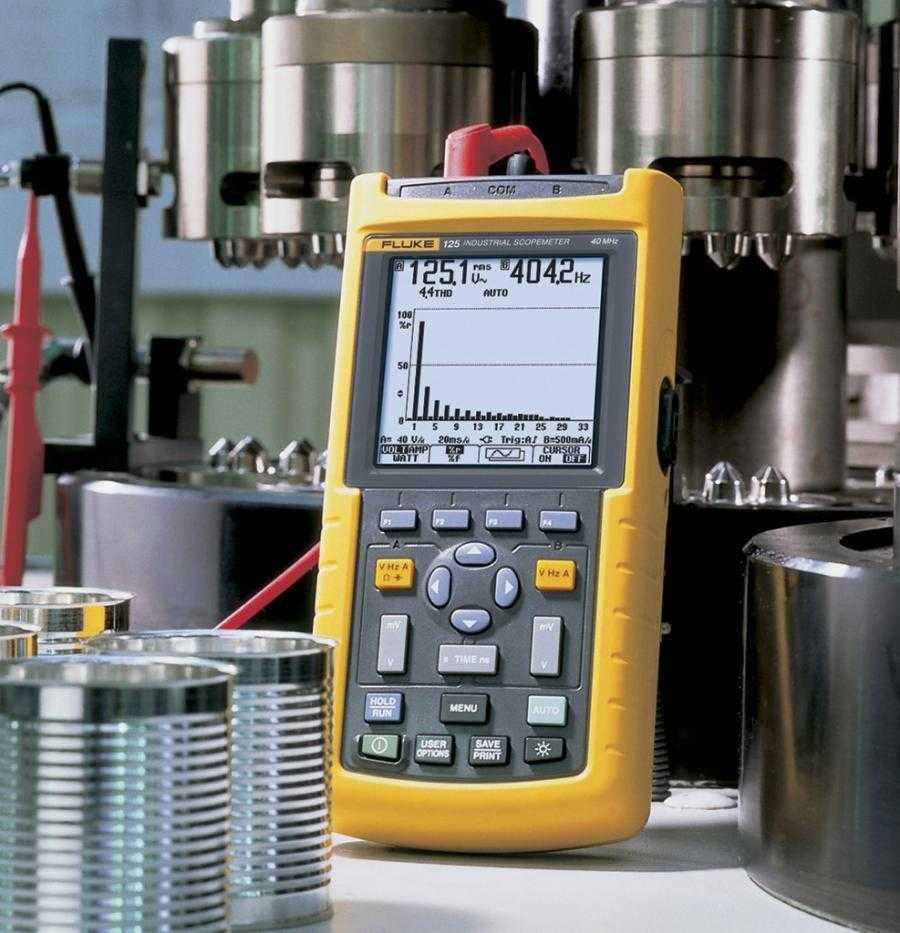

Компания Fluke — один из мировых лидеров в производстве цифровых портативных осциллографов

Вопрос №1. При выборе осциллографа какая полоса пропускания считается оптимальной?

Полоса пропускания прибора должна немного превышать максимальную частоту сигналов, подлежащих измерению. Например: при максимальной частоте сигнала 80 МГц рекомендуется подобрать модель с полосой 100 МГц.

Вопрос №2. Является ли стоимость осциллографа гарантией более высоких его технических показателей?

Не всегда. При выборе следует задуматься в первую очередь о том, нужна ли дорогая модель именно для ваших измерений. Ведь многие технические функции и «навороты» могут просто «простаивать» из-за ненадобности.

Вопрос №3. Прибор больше не может выполнять поставленные задачи в связи с их усложнением. Что делать? Покупать новый?

Некоторые серии осциллографов от известных производителей позволяют увеличить в будущем полосу пропускания, то есть выполнить апгрейд. Для этого не требуется куда-то отвозить прибор, достаточно просто купить цифровой ключ и ввести код в соответствующем меню.

Вопрос №4. Иногда случаются настолько кратковременные аномалии, которые осциллограф не может воспроизвести на экране. Как их обнаружить?

С обнаружением суперкратковременных аномалий отлично справляется функция цифровой подсветки (люминофор), отображающая на экране иным цветом редко происходящие события. Благодаря этому они хорошо видны на экране.

Вопрос №5. Может ли недорогой прибор, исправно работающий в лабораторных условиях, использоваться для решения более серьезных задач для более сложного оборудования?

Применение

Работа с осциллографом позволяет выполнять ряд действий, не связанных с визуализацией:

  • измерение амплитуды сигнала;
  • контроль временных интервалов;
  • настройку каналов звука в радиоаппаратуре;
  • наблюдение фигур Лиссажу;
  • курсорные измерения в современных моделях;
  • математические операции-функции;
  • захват строки телевизионного сигнала.

Это только некоторая часть опций, которые можно выполнить при помощи этого прибора.

Наблюдение фигур Лиссажу

При необходимости подстроить частоту сигнала одного источника под частоту другого применяют этот приём. Для работы используют два генератора частоты и осциллограф с опцией XY-режима. Фигуры Лиссажу – это рисунки, созданные точкой, колеблющейся в одной плоскости, но в двух взаимно-перпендикулярных направлениях.

Интересно. Если подать на каждый канал двухканального прибора сигналы от двух разных генераторов и включить на устройстве режим XY, то на экране получится фигура. Фигуры будут менять свои очертания в зависимости от кратности частот генераторов.

На практике метод используется для определения неизвестной частоты, при сравнении её с известной частотой. Зная, осциллограмма какого сигнала изображена на рисунке, по фигуре, которая получилась, можно определить искомый параметр.

Таблица с фигурами Лиссажу

Курсорные измерения

В аппаратах современного поколения имеется вспомогательный интерфейс в виде курсоров. Это прямые линии, выводимые на экран. Они могут быть расположены и перпендикулярно друг к другу. Курсор можно наводить на любую точку графика сигнала и видеть её координаты. Это уровень напряжения и момент времени по осям X и Y.

Курсорные измерения упрощают считывание характеристик исследуемых сигналов. Отпадает зависимость от подсчёта количества клеток по шкале и умножения на цену деления по обеим осям.

Математические функции

К математическим операциям с функциями, определяемым с помощью осциллографа, относятся:

  • сложение и вычитание;
  • абсолютное значение;
  • преобразования Фурье;
  • интегрирование.

Если остановиться на этих опциях, то сложение и вычитание мгновенных значений исследуемых осциллограмм выполняется быстро, результат выводится на экран в виде сигнала.

Следующая функция определяет абсолютное значение сигнала и отображает его в вольтах.

Определить гармонические частоты (компоненты сигнала) поможет математическая функция преобразование Фурье.

Интеграл исследуемого сигнала можно вычислить с помощью математической функции интегрирования.

Захват строки телевизионного сигнала

В осциллоскопах с ЭЛТ, а также в современных специальных моделях встречается особый режим – телевизионная синхронизация. Одну или несколько телевизионных строк можно отобразить на экране, выбрав их из видеопакета. При помощи таких осциллографов в телестудиях контролируют технические характеристики записывающей и передающей аппаратуры.

Для чего он нужен

Для чего нужен осциллограф? Это просто необходимая вещь при ремонте электронной аппаратуры, при самостоятельной сборке или усовершенствовании каких-либо устройств. Многим хватает тестера или мультиметра. Да. Но для ремонта простых устройств без микросхем и микропроцессоров. Мультиметром вы можете проверить наличие обрыва, короткого замыкания, измерить напряжение и ток. Ни форму сигнала, ни конкретные параметры синусоиды или импульсов не измерить и не увидеть.

Осциллограф нужен для измерения напряжения и визуального отображения сигналов. На фото цифровой двухканальный осциллограф Hantek DSO5102B в рабочем режиме

А ведь бывает так, что все детали, вроде исправны, но устройство не работает. А все потому что некоторые детали требовательны не только к физическим параметрам питания (напряжение, сила тока), но и к форме сигнала. Этим «страдают» некоторые полупроводниковые детали, практически все микросхемы и процессоры. А без них сейчас обходятся только самые элементарные приборы типа кипятильника. Вот и получается, что найти сгоревший резистор, пробитый транзистор можно и мультиметром. Но для чуть более сложную поломку уже не устранить. Вот для этих случаев и нужен осциллограф. Он позволяет видеть форму сигнала, определять есть ли отклонения и находить источник проблемы.

2Использование прибора

Стоит также отметить, что виды приборов тоже бывают разными и нужно уделить внимание именно многоканальным осциллографам.  Специалисты утверждают, что такие приборы дают возможность наблюдать за сигналами, которые находятся в самых разных участках схемы, причем, делать это можно в одно время, что является очень удобной функцией для опытных пользователей

На примере разберем, как важно, чтобы пример имел выше описанную возможность:

На примере разберем, как важно, чтобы пример имел выше описанную возможность:

  • Нам необходимо просмотреть сигнал, который  будет появляться и  на входе и на выходе усилителя.
  • Получается главной задачей в данной ситуации является выяснить, какие изменения внесет наш усилитель в электрическую цепочку и как это повлияет на нее, в принципе.
  • Здесь также мы сможем выяснить и изменение самой амплитуды, а также задержку во времени (если таковая имеется).

Стоимость такого прибора не фиксированная и зависит она от многих факторов:

  • количество входов на приборе
  • фирма изготовитель
  • наценка распространителя, то есть, продавца и т.д.

Многих интересует, что собой представляет развертка в рассматриваемом приборе. На самом деле, все очень просто –  это линия, которая показывается на экране осциллографа в том случае, если сигнал, который исследуется, отсутствует. В данном случае действует единственное напряжение самой развертки.

На сегодняшний день существует несколько видов разверток, основными из которых являются круговая и линейная.

Сразу возникает вопрос – где применяется непрерывная развертка. Ответ очень простой – при исследовании сигналов периодического типа

Помимо всего прочего,  она также понадобится для импульсных сигналов, скважность которых совсем небольшая

Если обобщить всю полученную информацию и упростить его на порядок, то получится, что при помощи осциллографа можно измерить:

  • частота
  • напряжение
  • сдвиги по фазам
  • ток

Приобретают такой прибор пользователи для того чтобы наблюдать саму форму сигнала, можно назвать это самым главным его предназначением.

К сигнальным свойствам, которые можно увидеть благодаря осциллографу относятся:

  • Импульсивный сигнал
  • Невозможность приема значений отрицательного характера
  • Оперативное изменение сигнала
  • Превышение длительности импульсов

Рассматриваемый прибор  можно приобрести без особых трудностей в специализированных магазинах или же по интернету. Если вы не очень разбираетесь в таких приборах, тогда для вас будет оптимальным вариантом – посетить лично специализированный магазин, где специалисты, консультанты ответят на все интересующие вас вопросы, все вам подробно расскажут и покажут.

Осциллограф – полезный прибор, тем более для тех, кто разбирается в электронике, но сказать о том, что стоимость его невысокая – нельзя. Так что, для приобретения такого прибора необходимо будет раскошелиться.

История

Ондограф Госпиталье

Электрический колебательный процесс изначально фиксировался вручную на бумаге. Первые попытки автоматизировать запись были предприняты Жюлем Франсуа Жубером в 1880 году, который предложил пошаговый полуавтоматический метод регистрации сигнала. Развитием метода Жубера стал полностью автоматический ондограф Госпиталье. В 1885 году русский физик Роберт Колли создал осциллометр, а в 1893 году французский физик Андре Блондель изобрел магнитоэлектрический осциллоскоп с бифилярным подвесом.

Подвижные регистрирующие части первых осциллографов обладали большой инерцией и не позволяли фиксировать быстротечные процессы. Этот недостаток был устранён в 1897 годуУильямом Дадделлом, который создал светолучевой осциллограф, использовав в качестве измерительного элемента небольшое лёгкое зеркальце. Запись производилась на светочувствительную пластину. Вершиной развития этого метода стали в середине XX века многоканальные ленточные осциллографы.

Практически одновременно с Дадделлом Карл Фердинанд Браун использовал для отображения сигнала изобретённый им кинескоп. В 1899 году устройство было доработано Йонатаном Зеннеком, добавившим горизонтальную развертку, что сделало его похожим на современные осциллографы. Кинескоп Брауна в 1930-е годы заменил кинескоп Зворыкина, что сделало устройства на его основе более надёжными.

В конце XX века на смену аналоговым устройствам пришли цифровые. Благодаря развитию электроники и появлению быстрых аналого-цифровых преобразователей, к 1990-м годам они заняли доминирующую позицию среди осциллографов.

Сравнение аналоговых и цифровых осциллографов

Как цифровые так и аналоговые осциллографы имеют свои достоинства и недостатки. Постоянное совершенствование цифровых технологий позволяет создавать цифровые приборы более мощными и производительными по сравнению с аналоговыми. В то же время, имея в виду наиболее простые модели цифровых приборов, разница в стоимости постоянно сокращается.

Ниже перечислены достоинства и недостатки цифровых и аналоговых осциллографов.

Достоинства аналоговых осциллографов:

  • возможность непрерывного наблюдения аналогового сигнала в реальном масштабе времени;
  • привычные и понятные органы управления для часто используемых настроек (чувствительность, скорость развертки, смещение сигнала, уровень запуска и т. д.);
  • невысокая стоимость.

Недостатки аналоговых осциллографов:

  • низкая точность;
  • мерцание и/или малая яркость экрана в зависимости от частоты сигнала и скорости развертки;
  • невозможность отображения и изучения сигнала до момента запуска (это не позволяет, например, анализировать процессы, предшествовавшие выходу оборудования из строя);
  • полоса пропускания ограничена полосой аналогового тракта;
  • ограниченные средства измерения параметров сигналов.

Достоинства цифровых осциллографов:

  • высокая точность измерений;
  • яркий, хорошо сфокусированный экран на любой скорости развертки;
  • возможность отображения сигнала до момента запуска (в «отрицательном» времени);
  • возможность детектирования импульсных помех между выборками сигнала;
  • автоматические средства измерения параметров сигналов (что, в частности, позволяет автоматизировать настройку прибора в условиях неизвестного сигнала);
  • возможность подключения к внешним регистрирующим устройствам (компьютеру, принтеру, плоттеру и т. д.);
  • широкие возможности математической и статистической обработки сигнала;
  • средства автодиагностики и автокалибровки.

Недостатки цифровых осциллографов:

  • более высокая стоимость;
  • более сложные в управлении;
  • в отдельных случаях отображение несуществующих сигналов.

Устройство и принцип работы осциллографа

Среди всех измерительных приборов осциллограф считается одним из самых сложных в плане своего устройства. И не зря. Ведь по принципу работы он сравним с телевизором. Разница разве что в виде сигнала, обрабатываемом этими устройствами.

В основе лежит электронно-лучевая трубка. На ней отображается состояние входного электрического сигнала. Чтобы изображение совпадало с формой колебаний, электронный луч осциллографа управляется генератором строчной развёртки. (картинка)

У осциллографа электронно-лучевая трубка в своём устройстве имеет две пары отклоняющихся пластинок. Именно они и управляют положением электронного луча на экране.

Первая пара – горизонтальная. Она отвечает за отклонение луча в этой плоскости. На неё подаётся напряжение пилообразной формы от генератора горизонтальной развёртки. Потом напряжение увеличивается. Это вызывает отклонение луча по горизонтали. Луч вернётся назад и начнёт движение заново во то время, когда импульс резкой пойдёт на спад. Сам момент возвращения луча виден быть не должен. На экран в это время подаётся напряжение гашения луча.

Чтобы лучше понять принцип работы устройства, можно изучить блок-схему осциллографа. По ней в том числе становится понятно, что в состав устройства входят горизонтальный и вертикальный каналы.

Горизонтальная развёртка

Канал горизонтального подключения подключается к генератору развёртки. Он вырабатывает сигналы горизонтального отклонения лучей. Генератор Х (развёртки) работает в нескольких режимах.

  • Внутренняя синхронизация. Автоколебания с выставленной вручную частотой;
  • Внешняя синхронизация. От входных импульсов запускается генератор. Она включает в себя три режима: запуск от внешнего источника, по фронту импульсов или их спаду;
  • Синхронизация от питания (50Гц);
  • Ручной запуск. Так же называется однократным.

При исследовании стабильных сигналов удобно использовать режим внутренней синхронизации. В этих условиях изображение будет неподвижным. Чтобы увеличить стабильность можно организовать захват частоты на входе генератором развёртки.

Также этот режим называется ждущим. В нём запуск генератора происходит в тот момент, когда входной сигнал достигает определённого уровня. Или от внешнего источника. В режиме внешней синхронизации удобно исследовать не очень стабильные колебания, особенно если есть синхронизация между генератором развёртки и схемы от одного источника колебания. Прибор поддаётся регулировка, чтобы точно установить уровень, на котором генератор запускается.

Если синхронизация происходит от сети питания, то запуск развёртки будет синхронизирован с колебанием напряжения сети. Так что синхронизация от сети так же предусмотрена, чтобы наблюдать за помехами и искажениями. Ручная синхронизация подходит для исследования различных непериодических сигналов. К примеру, в логических схемах.

Вертикальная развёртка

Канал вертикального отклонения называется каналом Y, по аналогии с горизонтальной осью Y в системе координат. В нём входной исследуемый сигнал обрабатывается. Сигнал этот поступает в канал через аттенюатор. Аттенюатор – это ступенчатый регулятор уровня. Это делается для того, чтобы амплитуда параметра, который измеряют, не превышала допустимый уровень. А картинка тем временем не выходила за пределы экрана. Канал Y может передать сигнал на генератор горизонтального отклонения для его синхронизации.

Обычно канал вертикального отклонения работает в открытом режиме. Это значит, что само отклонения луча будет чётко совпадать с уровнем сигнала. Когда есть постоянная составляющая, то это мешает наблюдению за колебаниями. Происходит это из-за того, что картинка будет слишком смещена к границам экрана сверху или снизу. Так же она может вообще выходить за границы. Эту постоянную составляющую можно убрать, если включить режим закрытого входа. Или настроить аттенюатор под размеры экрана.

Про закрытый вход. Сигнал поступает через конденсатор, не создающий препятствия для переменного напряжения. Тогда оба канала обладают оконченными усилителями, формирующими нужные уровни сигналов, которые подаются на отклоняющие пластины.

Что выбрать

Какой осциллограф выбрать – решать вам самим. В конечном итоге всё зависит от задач, которые вы ставите перед собой.

В автосервисах обычно используют профессиональные автомобильные осциллографы. Они имеют в комплекте целый набор специальных датчиков, сориентированных на любые параметры электрической системы автомобиля:

  • наличие тока в сети,
  • высокое и низкое напряжение,
  • возникновение разряжения в цепи и т.д.

В самостоятельной практике вполне достаточно обычного осциллографа типа С1. С его помощью можно проверить в автомобиле все электрические цепи.

Единственные недостатки прибора – его габариты (348 х 200 х 502) и необходимость питающего напряжения 220В.

Портативные осциллографы типа Hantek лишены подобных недостатков. Они эффективны и наиболее удобны для диагностики автомобиля в пути. Но здесь высока и цена.

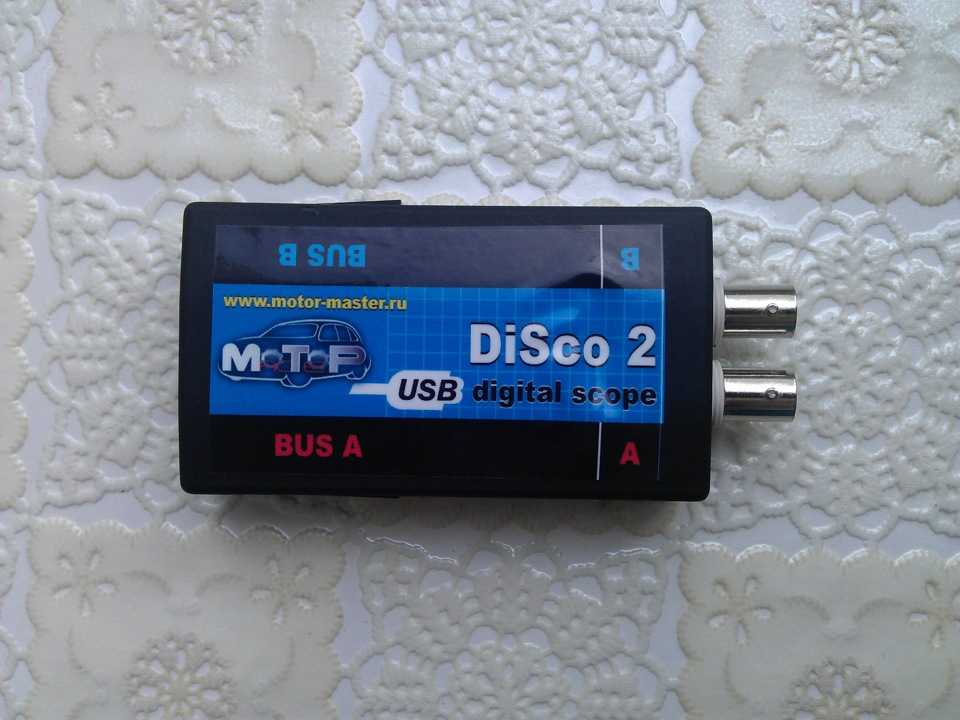

USB осциллограф DISCO 2

Комплект DISCO 2 состоит из:

  • щупы разборные с кучей элементов
  • линейка ёмкостная
  • линейка индуктивная

Комплект линеек. USB осциллограф DISCO 2 Щупы. USB осциллограф DISCO 2 Емкостной датчик. USB осциллограф DISCO 2

С помощью прибора за пару секунд, без снятия клапанной крышки и прочего можно точно определить верность установки фаз ГРМ. С его помощью можно также диагностировать работу датчиков, форсунок и всей системы зажигания, не снимая всего этого с автомобиля.

Аналоговый осциллограф

Что такое осциллограф

Осциллограф – прибор, используемый для наблюдения формы сигнала напряжения во времени. Выглядеть он может примерно вот так:

Здесь мы видим экран, на котором отображается сигнал. Форма сигнала на осциллографе называется осциллограммой.

Ниже на картинке можно увидеть щуп для осциллографа.

Если у мультиметра щуп состоит из простого провода, то щуп осциллографа состоит кабеля. А в кабеле два провода-щупа, которые в конце разветвляются. Этот кабель способен измерять высокочастотные напряжения без помех. Пипочка посередине – это сигнальный щуп, а экран – это щуп масса или земля. Электронщики по разному его называют, но я привык так. На конце щупа зажим белый крокодильчик – это земля, а сигнальный – с иголочкой.

Подключаем кабель в разъем. На моем осциллографе имеется два разъема. В моем случае осциллограф двухканальный. На некоторых крутых осциллографах можно увидеть даже по 4 и более каналов.

Бывает ситуация, когда надо определить сигнальный провод, для этого берем один из проводов, касаемся пальцем и смотрим на дисплей осциллографа. Если сигнал не исказился – это земля. Если исказился – это сигнальный. На фото ниже пример определения сигнального провода.

Как пользоваться осциллографом

Осциллографом мы можем измерять только форму напряжения, силу тока измерять напрямую не можем! Если только косвенно, используя шунт. Для того, чтобы измерить величину напряжения постоянного тока, нам понадобится источник постоянного напряжения. Это может быть простая батарейка или блок питания. В моем случае – это Блок питания. Для наглядности выставляем 1 Вольт.

Единица измерения осциллографа – сторона квадратика на дисплее. Для того, чтобы измерять в масштабе 1:1, мы ставим щелкунчик по У на 1.

Цепляемся землей на “минус” блока питания, сигнальным на “плюс” блока питания. Видим такую картину:

Линия сдвинулась вверх на 1 квадратик. Это значит, что во времени сигнал с блока питания все время 1 Вольт.

А как же измерить сигналы, которые скажем 100 Вольт? Для этого и придуман щелкунчик по У :-). Оставляем на блоке питания 1 Вольт и щелкаем на риску “2”.

Что это значит? Это значит, что полученный сигнал на дисплее надо умножить на 2.

На осциллограмме мы видим значение по У=0,5. Умножаем это значение на то, которое на риске осциллографа и получаем искомое значение. То есть 2х0,5=1 Вольт.

А вот такой будет сигнал, если мы поставим щелкунчик на 5.

Если же прикладываем щупы наоборот, то ничего страшного не происходит. Например, выставляем 2 Вольта на блоке питания. Земля осциллографа к “плюсу” блока, а сигнальный к “минусу” блока – то есть все подцеплено наоборот. Линия у нас просто ушла вниз, но от этого ничего не меняется. 2 Вольта как есть , так и осталось.

А вот для практики, как я уже говорил, требуется знать форму сигнала. В электронике используются на 90 % периодические сигналы. Это значит, что они повторяются через какой-то промежуток времени. Очень часто нужно узнать период и частоту переменного сигнала. Для этого и используется наш электронно-лучевой приборчик.

Для того, чтобы не спалить осциллограф, я взял трансформатор. Благодаря понижающему трансформатору, на выходе у меня амплитуда напряжения (это значит от нуля и до самого верхнего или нижнего пика) в пределах 1,5 Вольта, а заходит на первичную обмотку напряжение 220 Вольт.

Цепляемся ко вторичной обмотке трансформатора щупами осциллографа и выводим показания на дисплей.

В идеале нам должна доставляться в розетки чистая синусоида. Россия, что же еще сказать))). Ну и ладно. Думаю в ваших дом в розетку идет синусоида почище моей :-).

Период и частота сигнала

В периодическом сигнале нам важны такие параметры, как частота сигнала и его форма. Поэтому, чтобы определить частоту, мы должны знать период. T – период, V – частота. Они взаимосвязаны между собой формулами:

Определим период сигнала. Период – это время, через которое сигнал опять повторяется.

Считаем стороны квадратиков по Х. Я насчитал 4 стороны квадратика.

Далее смотрим на крутилку, по Х, которая у нас отвечает за временную развертку. Риска стоит на 5. Сверху написана цена этого деления – msec/div . То есть получается 5 миллисекунд на одну сторону квадратика.

Милли – это тысяча. Следовательно 0,005 сек. Это значение умножаем на наши сосчитанные стороны квадратов. 0,005х4=0,02. То есть один период у нас длится 0,02 сек или 20 миллисекунд. Зная период, находим по формуле выше частоту сигнала. V= 1/0,02=50 Гц. Частота напряжения в нашей розетке 50 Гц, что и требовалось доказать.

В настоящее время я себе купил уже цифровой осциллограф

Подробнее про цифровой осциллограф вы можете прочитать по этой ссылке.

Типы приборов

В практике, в зависимости от поставленных задач, используются несколько типов осциллографических машин:

  1. Стробоскопы.
  2. Запоминающие осциллографы.
  3. Специальные.
  4. Скоростные.
  5. Универсальные.

Стробоскопы позволяют выделить на временной шкале осциллографа только те электрические импульсы от исследуемых узлов, которые интересуют в текущем отрезке времени.

В скоростных осциллографах используется принцип «бегущей волны». Широкополосный сигнал, «бегущий» синусоидой по монитору с большой скоростью, позволяет быстро оценить ситуацию в целом.

Задача специальных осциллографов – исследование высоковольтных импульсов. Применяются в основном для установки правильного момента зажигания и для анализа работы различных телевизионных систем.

У запоминающих или цифровых осциллографов, помимо основных диагностических свойств, отличительное достоинство– память. В комплект последних моделей включены устройства с вычислительными функциями. Это значительно расширяет возможности данных аппаратов.

Для автомобиля больше других подходит универсальный осциллограф. Его можно запитать от прикуривателя. Номинальное напряжении – 12В и 24В. Он экономичен и имеет малые габариты.

ОСЦИЛЛОГРАФ В ДИАГНОСТИКЕ

Владимир Селиверстов

ЧАСТЬ III. Диагностика внешними датчиками из состава Мотор-Тестера.

Датчик давления

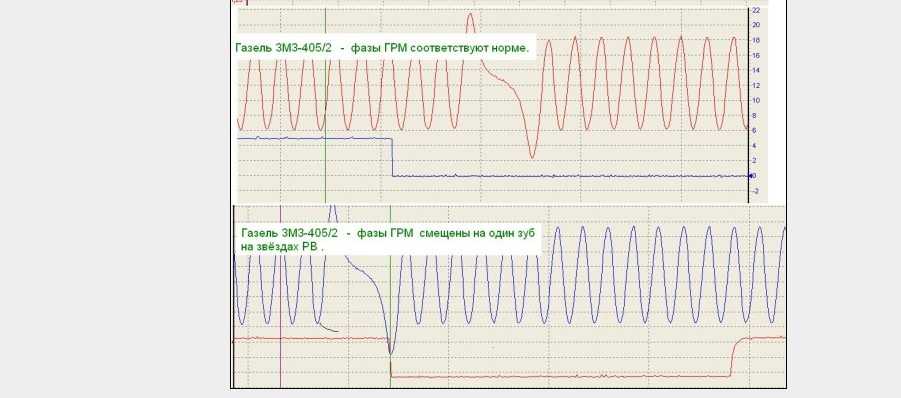

Этот датчик позволяет быстро определить правильную установку ремня ГРМ, исправность катализатора, разрушение шкива коленвала и/или его смещение.

Эталон давления в цилиндрах

Цепь перескочилана 2 зуба Эталон ВМТ и ДПКВ Провернут шкив КВ Эталон.Прокрутка стартером

Датчик разрежения

Наполнение по цилиндрам можно отследить с помощью датчика разряжения. Любые отклонения будут говорить о неправильной установке фаз ГРМ, неисправности системы впуска, включая распредвал и клапана.

Эталон Провернут шкив КВНизкое разрежение Гистограмма ДРПлохое наполнение Плохое наполнение

Инфракрасный датчик температуры

Инфракрасный датчик температуры позволяет измерить температуру в любой точке моторного отсека. Например, можно быстро определить исправность термостата измерив его температуру в двух точках.

На рисунке – эталонная осциллограмма.

Датчик FL (First Look)

Этот датчик используется в диагностике для быстрого поиска неисправности механической части двигателя. Датчик устанавливается на срез выпускной трубы глушителя. По пульсации давления в выпускной системе анализируется качество, равномерность работы цилиндров двигателя, локализуется неэффективный или неисправный цилиндр, определяется качество смеси (бедная или богатая). Например, если двигатель трясется, а диагностика при этом показывает отличный результат, значит двигатель исправен. Обычно в таких случаях разрушены опоры двигателя.

Эталон

Неисправенгидрокомпенсатор Не работает 3‑я свеча Не работает форсунка3‑го цилиндра Прокрутка стартером

Токовый датчик.

Определить ток отдачи генератора, утечки в электрооборудовании, исправность стартера можно с помощью токовых датчиков, входящих в комплект мотор-тестера.

Эталон тока стартера. Неисп. стартера КЗ в электрооборудовании Ток потребления вентилятора охлаждения ВАЗ 2108 – 15
Ток потребления вент. охлаждения Шевроле-Нива Ток потребления вент. охлаждения Нива 21214 Эталон тахометра840 об/мин Эталон тахометра2500 об/мин

Баланс цилиндров.

Эталон

Неисправность1 цилиндра

Баланс цилиндров дает возможность проверить механическую часть двигателя и выявить неисправный или неэффективно работающий цилиндр. Мотор – тестер по очереди отключает цилиндры. Наиболее низкое падение оборотов означает, что данный цилиндр вносит наименьший вклад в работу двигателя, а значит в нем есть неисправность, например, в цилиндро – поршневой группе.

Принцип исследования

Принцип исследования прибора заключается в выведении диаграммы на монитор, что впоследствии даст возможность сделать вывод о физическом состоянии.

Основной элемент устройства – электронно-лучевая трубка. В ней создают вакуум путем откачки воздуха и помещают положительный катод.

Катод реагирует на действие электрического тока и начинает излучать частицы отрицательного знака, которые впоследствии при помощи специальной системы фокусируются и направляются на экран монитора.

Внешне на экране это выглядит как движение светящейся точки, за которой и происходит дальнейшее наблюдение.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
