Прямая или обратная полярность автомобильного аккумулятора

Практические отличия прямой и обратной полярности аккумулятора

Зарядка аккумулятора от аккумулятора другого авто

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара

А потому, при возникновении искрения, провода экстренно размыкают.
В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка — смена полярности. Плюсовой контакт станет минусом, а минусовой — плюсом. Устранить эту неполадку просто:

  • Полностью разрядите акб.
  • Зарядите его с правильным расположением полюсов.

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

  • прямая – используется в РФ,
  • обратная – обратная полярность аккумулятора характерна для машин европейской сборки, причём авто, собираемые в странах СНГ, чаще комплектуются прямополярными АКБ.

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину. Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

  • перестанут показывать приборы на панели, погаснет приборная подсветка;
  • перегорит диодный мост или реле напряжения в генераторе;
  • выйти из строя блок управления двигателем;
  • сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

  • не хватает длины плюсового провода, его приходится сильно натягивать;
  • плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика. Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Что делать

Если ошибка все же свершена и был приобретен АКБ с не подходящей полярностью – можно установить его на посадочное место. Для этого достаточно развернуть корпус на 180. Но при этом придется наращивать питающие кабели. Что требуется приобретения дополнительных дорогостоящих материалов, некоторого времени на переделку. Что далеко не всегда удобно. Причем обычная скрутка в таком случае не подойдет. Потребуется использовать специальные соединения, потребуется спайка. Пусковой ток может достигать 400 А.

Приобретение АКБ требует внимательности и предварительного ознакомления с техническими параметрами батареи. В противном случае могут возникнуть различные сложности. Сдать АКБ обратно будет затруднительно.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой

Как достоверно узнать полярность своего аккумулятора?

Даже при наличии технической документации на автомобиль, просто загляните под капот (или в багажник, как например в BMW). Маркировка обязательно будет на корпусе батареи в виде выдавленных в пластмассе значков «+» или «-».

Обратите внимание
Никаких наклеек завод не использует, разве что в декоративных целях. Только тиснение возле контактов.. Любую маркировку на бумаге можно потерять или переклеить, и тогда можно перепутать полярность

А выдавленный значок стереть невозможно. Определить, какая полярность аккумулятора, можно по внешнему виду контактов. Плюсовая клемма (если это конусные контакты) всегда толще минусовой. Также может присутствовать цветовая маркировка, как на подключенных проводах, так и на клеммах АКБ. Плюс всегда обозначается красным цветом.Когда возникает вопрос: как определить полярность аккумулятора автомобиля?

Любую маркировку на бумаге можно потерять или переклеить, и тогда можно перепутать полярность. А выдавленный значок стереть невозможно. Определить, какая полярность аккумулятора, можно по внешнему виду контактов. Плюсовая клемма (если это конусные контакты) всегда толще минусовой. Также может присутствовать цветовая маркировка, как на подключенных проводах, так и на клеммах АКБ. Плюс всегда обозначается красным цветом.Когда возникает вопрос: как определить полярность аккумулятора автомобиля?

  1. При покупке новой батареи. Узнав размер и параметры АКБ для вашего авто, продавец поинтересуется полярностью. Разумеется, если вы не приехали в магазин на машине
  2. При самостоятельной установке нового аккумулятора
  3. При подключении зарядного устройства. Вне зависимости от того, установлен аккумулятор на авто, или он снят
  4. При подключении к другому автомобилю для аварийного запуска (так называемое прикуривание).

Получится ли подключить полярность наоборот, если вы по ошибке купили не ту АКБ, а замена невозможна?

В новых автомобилях это сделать проблематично. Подкапотное пространство плотно заполнено, и производители не позволяют такую роскошь, как длинные гирлянды силовых проводов. Вероятнее всего, один из кабелей подключится легко, а у второго просто не хватит длины. В таком случае остается вариант для экстренного подключения – аккумулятор следует развернуть на 180°.

Тогда клеммы окажутся на противоположной стороне, но с правильным расположением. Перекинув провода поверх батареи, можно их подключить.

Важно! Это вариант для аварийных случаев, постоянно ездить с таким подключением нельзя. Придется заменить АКБ.. Если кабели достаточно длинные – можно подключить их крест-накрест

Тогда можно эксплуатировать АКБ постоянно. Главное – целостность изоляции, чтобы не произошло замыкание

Если кабели достаточно длинные – можно подключить их крест-накрест. Тогда можно эксплуатировать АКБ постоянно. Главное – целостность изоляции, чтобы не произошло замыкание.

scitalec › Блог › давно не менял АКБ

Больше десяти лет не менял АКБ и не занимался его зарядкой. Поэтому, что то стерлось из памяти, а где-то и отстал от жизни в данном вопросе. Почитал и взял себе на заметочку информацию, с которой с вами тоже хочу поделится. Может и вам пригодится, такие морозы наверняка не один мой АКБ не пережил.

Полярность аккумулятора прямая и обратная.Что это такое и какая в них разница?avto-blogger.ru/akb-avto/…pryamaya-i-obratnaya.html

На отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (не на всех). Начинающие автомобилисты не знают что такое полярность, и чем они отличаются.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы рас-положения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторыОтличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели

Так будет лучше всего!Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?Мне часто задают такой вопрос, бывает что новички покупают по неопытности, за-частую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко

Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!Вам нужно его либо нарастить, могут подойти кстати пусковые провода, но все это банально халтура! можете неправильно рассчитать сечение провода

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

  1. Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
  2. Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
  3. Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
  4. Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
  5. Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
  6. Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
  7. Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Рекомендуем: Поиск и подбор аккумулятора по марке и модели автомобиля

Прямая и обратная полярности

Какой-либо разницы между АКБ с одинаковыми характеристиками, но разной полностью нет. Но размещение клемм в разных местах создает определенные проблемы, связанные с установкой. Существует устоявшийся перечень обозначений, позволяющий определить полярность. Определить данную характеристику можно в том числе и визуально. Порядок:

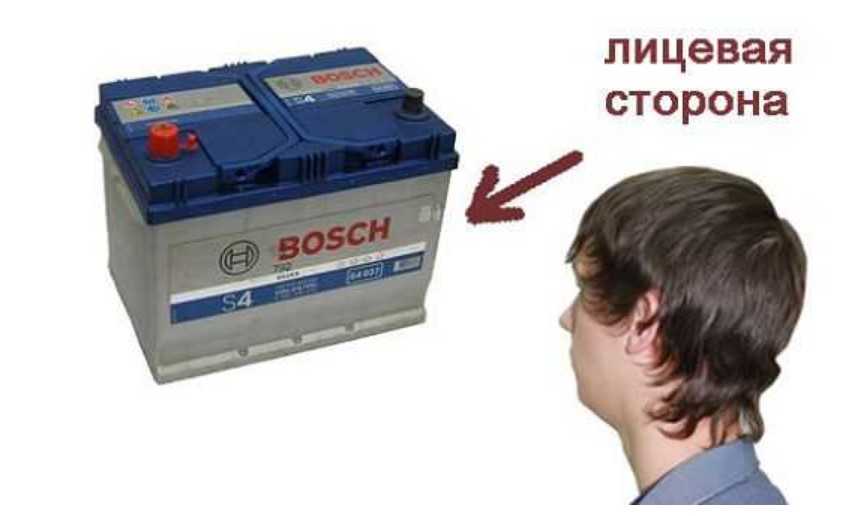

  • необходимо поставить АКБ стороной с клеммами ближе к себе, на горизонтальную поверхность;
  • расположение:
  • прямая полярность – плюсовая клемма слева;
  • обратная полярность – плюсовая клемма справа.

Все автомобили сконструированы под определенное расположение клемм. Прямая полярность обычно используется на автомобилях выпущенных на заводе АвтоВАЗ, а также машинах азиатского происхождения. Например, Kia, Daewoo, Hyundai и других. Прямая полярность разработана в советские годы отечественными конструкторами.

Именно поэтому многие продавцы в магазинах называют таковую полярность российской. Также прямую обозначают цифрой «1». Соответственно, на АКБ разных типов расположение клемм прямо противоположно. Обратный используется обычно на автомобилях зарубежного производства. Как правило, это машины марки Ford, большинство других американцев. Также большая часть производителей в Европе использует данный тип полярности.

Помимо обозначенных выше некоторые авто предполагают альтернативное расположение полярностей. «Американская» — предполагает, что клеммы для подключения к транспортному средств располагаются не сверху, а сбоку.

Американские аккумуляторы

Североамериканские аккумуляторы бывают в оригинальном исполнении, они отличаются от стандартных батарей расположением клеммных выводов, размерами. Есть АКБ, которые имеют по четыре клеммы (две сбоку и две сверху), существуют аккумуляторы, где присутствуют только боковые клеммы, а сверху у них выводов нет.

Обычно «американцы» обладают весьма компактными размерами, но имеют высокую пусковую мощность. У американских аккумуляторов есть много положительных качеств, в частности, они практически без обслуживания могут прослужить 5-7 лет. Из недостатков следует отметить нестабильную работу АКБ при минусовых температурах – здесь необходимо учитывать, что многие модели аккумуляторных батарей США не рассчитаны на морозы. В остальном жалоб на эти изделия нет, процент брака среди американских аккумуляторов достаточно низкий.

Разница между прямой и обратной полярностью

Нынешние аккумуляторные батареи, устанавливаемые в автомобилях, имеют две клеммы на корпусе: плюс и минус. Около них имеется арифметическое обозначение: «+» и «-». Отталкиваясь от требований международного стандарта, обозначения должны быть рифлеными, что позволяет точно определить полярность, если на улице темно.


Чем различаются противоположности

Обратите внимание! Как правило, чтобы узнать полярность, следует обратить внимание на табличку или наклейку на самом АКБ – она будет спереди. Если какие-либо таблички отсутствуют, АКБ чаще всего установлен клеммами вперед

Когда «+» справа, а «-» – слева, такую полярность называют обратной. Если наоборот, это прямая, чаще всего встречающаяся на территории России. Сами клеммы могут быть расположены внутри корпуса АКБ или выполнены выступающими над ее верхней крышкой. Современные аккумуляторы имеют различный диаметр клемм: положительная – более толстая, по сравнению с отрицательной.

Прежде чем приобретать аккумулятор для авто, необходимо ознакомиться с параметрами места, куда он будет устанавливаться:

  • Размеры области, куда будет вставляться АКБ;
  • Каким методом осуществляется крепеж;
  • Как подключается прямая и обратная полярность;
  • Какого размера клеммы;
  • Где расположен газоотвод.

Чтобы облегчить выбор, многие изготовители предлагают покупателям пользоваться автоматизированным онлайн-каталогом, изучив который, безошибочно определяется необходимый АКБ. Изготовители выпускают аккумуляторы как с прямой, так и с обратной контрастностью.

Существуют автомобили, где размеры выводов клемм позволяют подключать аккумуляторы любой полярности. Такие универсальные модели пользуются популярностью, но есть вероятность, что полярность все же будет установлена неправильно (переполюсовка).

Что будет, если перепутать полярность

Если при подключении вы перепутали клеммы, но быстро опомнились и отключили батарею — считайте, вам повезло. В противном случае такая оплошность приведет к проблемам.

  • Короткое замыкание. При удачном исходе вы лишь увидите искры и услышите электрические щелчки. Если сразу не разъединит контакты, провода начнут плавиться и дымить. При быстрой реакции, максимум, который ожидает — перегоревшие предохранители.
  • Пожар. Выходной ток с аккумулятора составляет 55-60 А. Этого достаточно, чтобы мелкие провода начали плавиться и стали причиной возгорания паров бензина.

Для батареи такие «эксперименты» тоже не проходят бесследно. Хотя новая АКБ вряд ли пострадает, в старой с большой вероятностью посыпятся плюсовые пластины, что снизит мощность аккумулятора и для старта двигателя ее уже не хватит.

Кстати, подсоединить минусовой провод к плюсовой клемме в большинстве случаев без применения молотка не получится. Производители намеренно делают диаметр плюсового контакта несколько больше, чтобы минимизировать количество подобных проблем.

В настоящее время стандартными являются именно контакты «европейских» АКБ.

Кроме предохранителей, о которых писали выше, также можно спалить:

  • бортовой компьютер (или электронный блок управления);
  • диодный мост, установленный для защиты генератора от подобных «неполадок»;
  • сигнализацию, а точнее триггеры, которые нужны для ее работы;
  • провода, на которых есть нагрузка (любые, а не только подходящие к аккумулятору).

При неправильном подключении зарядного устройства скорее всего пострадает сам зарядник: в дорогих моделях сгорят предохранители, дешевое китайской устройство может выгореть полностью.

Если неправильно подключить контакты при прикуривании, то замыкание гарантировано. Чтобы минимизировать последствия ошибки, отсоединить провода надо в течении 1-2 минут (за это время они нагреются и начнут плавиться, а это уже может привести к пожару).

Что будет, если перепутать полярность автомобильного аккумулятора?

Если перепутать полярность аккумулятора, то не удастся избежать серьёзных последствий: сложный ремонт автомобиля или даже его утрата в результате пожара. Рассмотрим разные ситуации.

При зарядке АКБ

К каким последствиям может привести путаница с полярностью аккумуляторной батареи? Здесь возможны два варианта событий:

  1. С вероятностью до 99 % можно утверждать, что зарядное устройство обязательно выйдет из строя, если зарядка осуществлялась в домашних условиях с использованием дешёвого оборудования. В такой ситуации перепутать клеммы несложно, ведь «крокодильчики» зарядки обычно одинакового размера.
  2. Если используется профессиональное зарядное устройство, то при полной зарядке АКБ произойдёт её переполюсовка, то есть клемма, соответствующая «+», станет минусовой и наоборот. Заряженный таким образом аккумулятор ни в коем случае нельзя ставить на автомобиль – это то же самое, что при его установке перепутать местами клеммы, последствия будут аналогичными.

Что же делать? Как вернуть батарее исходную заводскую полярность? Разрядить её полностью, не устанавливая на транспортное средство, а потом вновь зарядить, но строго соблюдая установленную полярность.

Если при установке батареи на зарядку практически сразу удалось обнаружить, что полярность токовыводов нарушена, то следует тут же, отключив предварительно зарядное устройство, изменить её на соответствующую действительности и продолжить процесс.

При установке на автомобиль

Обратите внимание, что ниша, отведённая под аккумуляторную батарею в двигательном отсеке, имеет не только определённый размер, но и конфигурацию. Это значит, что разместить там оборудование можно только одним, строго определённым способом

Кроме того, токопроводы, которые служат для соединения с клеммами, также имеют конкретную установленную длину. Следовательно, если вы по ошибке приобретёте аккумулятор прямой полярности вместо предусмотренного конструкцией автомобиля устройства обратной полярности, отличие между которыми заключается в расположении плюсовой клеммы, то установить его правильно с соблюдением полярности токовыводов при подключении не удастся.

Если перепутать местами клеммы, то при запуске двигателя из строя выйдет вся электроника и приборы, подключённые к бортовой сети.

Однако при неработающем моторе будут непригодны к дальнейшей эксплуатации лишь те устройства, что были включены в сеть.

Аккумулятор с нарушенной полярностью при установке и на продолжительное время оставленный в таком положении способен спровоцировать короткое замыкание, которое, в свою очередь, может стать причиной возгорания транспортного средства.

Определение величины

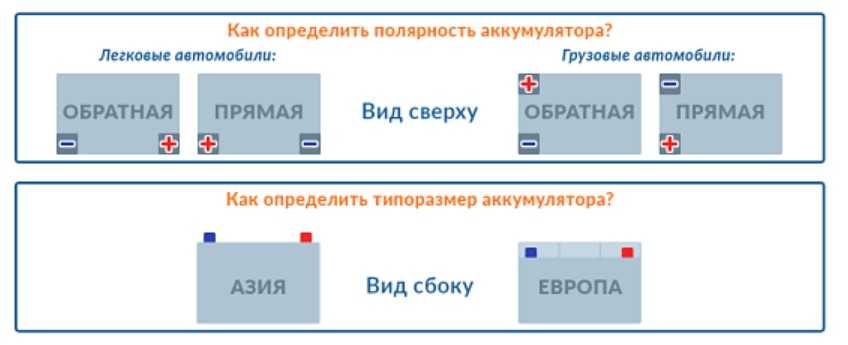

Чтобы понять, какая имеется полярность аккумулятора (прямая или обратная), нужно поставить его перед собой, обратив к себе лицевую сторону устройства, на которой присутствуют знаки «плюс» и «минус». Если минус находится слева, а плюс справа, это не что иное, как обратная. Если же, наоборот, справа находится минус, а слева плюс, это прямая.

Чтобы уметь безошибочно с одного взгляда определять тип полярности, достаточно обратить внимание на один из двух противоположных знаков. https://www.youtube.com/embed/8NDkZECcNvM

При маркировке батарей используются специальные цифры-обозначения. Например:

  1. Прямая полярность АКБ маркируется цифрой «1». Такие батареи устанавливаются в автомобилях отечественного производства. Ими сегодня оснащается «Лада Приора».
  2. Обратная полярность АКБ. Маркируется цифрой «0». Она присутствует обычно у батарей автомобилей зарубежного производства. Встречается, конечно, такое расположение и на наших машинах, но это бывает очень редко.

Кроме самого расположения клемм больше между аккумуляторами нет никаких существенных различий. Впрочем, и само расположение «плюса» и «минуса» — не столь существенное отличие. Внешний вид у них один и тот же: корпусы идентичны, количество банок одинаково. Сила генерируемого ими тока тоже одна и та же, и даже этикетки на них практически не имеют различий.

Можно легко ошибиться при покупке и приобрести не тот аккумулятор, который нужен: например, купить АКБ с прямой полярностью, когда требуется именно обратная.

Хорошо, если покупатель способен сам определять этот показатель: тогда ему достаточно будет просто посмотреть на товар и выбрать тот, который нужен. Если же пришедший в магазин автолюбитель не осведомлен о том, что это и как определяется, ему следует обратиться за помощью к продавцу, который обязательно подскажет. Для этого достаточно назвать ему свою модель.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

  1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
  2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Типы и особенности выбора аккумуляторов для автомобиля (АКБ) Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

  • Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
  • Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской

Такие батареи маркируются цифрой «4».

Рекомендуем: Сколько ампер имеется в аккумуляторе автомобиля

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
