Электронный усилитель

Принцип работы

Из самого обозначения класса АВ нетрудно сделать вывод, что данный режим является гибридом класса А и класса В. Как работают усилители класса А, мы уже разобрались, а с классом В ознакомиться не успели, поэтому начнем с него. И для начала вспомним логику, которой руководствовался создатель усилителя класса А. Для того, чтобы получить возможность воспроизводить и положительную, и отрицательную полуволну с помощью одного активного элемента, он применил смещение средней точки (тока покоя) в середину рабочей зоны лампы.

Создатели усилителей класса В рассуждали по-другому: «Если одна лампа или один транзистор с нулевым смещением способен воспроизвести только одну полуволну сигнала, почему бы не добавить в схему еще один активный элемент, разместив его зеркально, чтобы воспроизводить другую полуволну?».

Это вполне логично, ведь при таком раскладе оба транзистора работают с нулевым смещением. Пока на входе усилителя присутствует положительная полуволна — работает один транзистор, а когда приходит время воспроизводить отрицательную полуволну, первый транзистор полностью закрывается и вместо него в работу включается второй. В английском варианте этот принцип действия получил название push-pull или, говоря по-русски, «тяни-толкай», что в общем-то очень хорошо описывает происходящее.

Если сравнивать класс В с классом А, наиболее очевидным преимуществом является то, что в классе В на каждую волну приходится полный рабочий диапазон транзистора (или лампы), в то время как в классе А обе полуволны воспроизводятся одним активным элементом. Это значит, что усилитель класса В будет вдвое мощнее усилителя класса А, собранного на таких же транзисторах.

Второй, чуть менее очевидный, но очень важный плюс класса В — нулевые токи смещения. Когда сигнал на входе равен нулю, ток, протекающий через транзисторы, тоже равен нулю, а это значит, что напрасного расхода энергии не происходит, и энергоэффективность схемы получается в разы выше, чем в классе А.

Однако из этого же факта вытекает и главный недостаток усилителя класса В. Момент включения транзистора в работу после полностью закрытого состояния сопровождается небольшой задержкой, поэтому при прохождении звуковым сигналом нулевой точки, когда один транзистор уже закрылся, второй транзистор не успевает мгновенно подхватить эстафету, и в этой самой переходной точке возникают небольшие временные задержки.

На практике это выражается в особенной нелюбви усилителя к тихой музыке, а также в плохой передаче микродинамики. И хотя история знает успешные реализации класса В, например — легендарный Quad 405, проблемы данного режима работы никуда не делись. Тот же 405-й не только радовал энергичным и мускулистым звучанием, но также имел явную склонность рисовать звуковую картину крупными мазками, масштабно, не размениваясь на мелочи.

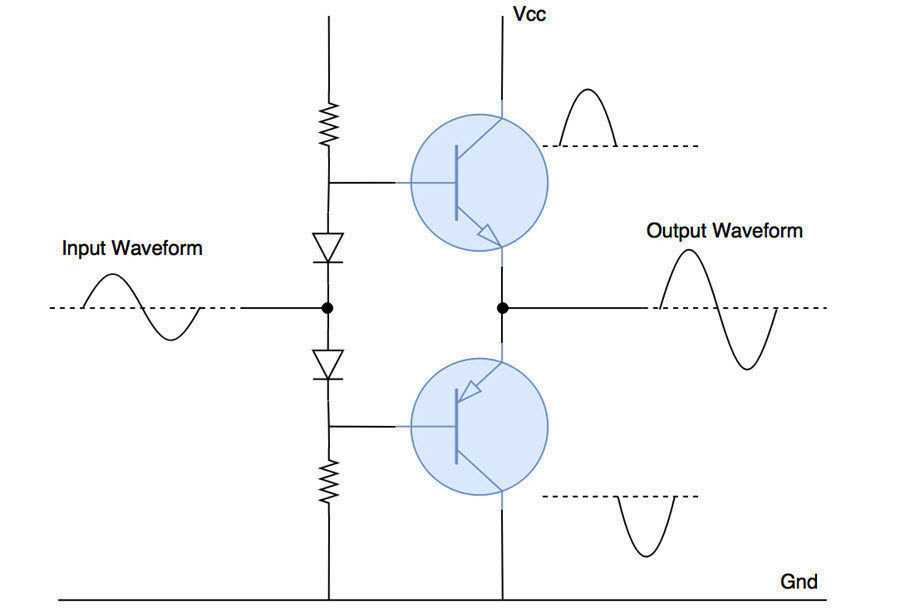

Для того, чтобы сохранить все плюсы класса В и решить проблему переходных процессов, инженеры пошли на хитрость. Они включили оба транзистора со смещением, как это делается в классе А, но величина смещения при этом была выбрана существенно меньшая: так, чтобы покрыть лишь те моменты, когда транзистор близок к закрытию, выводя тем самым переходные процессы из рабочей зоны.

Это позволило усилителю класса АВ незаметно преодолевать нулевую точку, а также дало еще один крайне полезный эффект. При малой амплитуде сигнала, укладывающейся в пределы смещения тока покоя, подобный усилитель работает в классе А и, только когда амплитуда выходит за пределы выбранной производителем величины смещения, он переходит в режим АВ.

Основные производители

Audient Ltd.

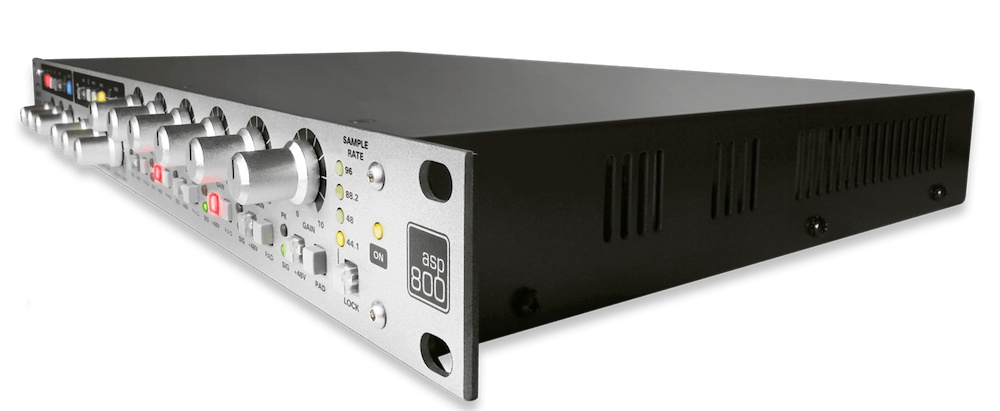

Audient ASP 800
Компания из Великобритании Audient Ltd., основанная в 1997 году, представляет восьмиканальный микрофонный предусилитель модели ASP880. Все параметры, о которых говорилось выше, здесь весьма подробно описывает спецификация: аппарат имеет восемь каналов высококачественных микрофонных предусилителей. Каждый из них построен на дискретных элементах, они работают в режиме класса A. Это позволяет получить расширенную полосу пропускания с границей шумового диапазона, близкой к теоретическому пределу Джонсона. Назван он так в честь Джона Джонсона, который в 1928 году впервые открыл и описал шумы в проводниках. Еще одна модель, этой компании — ASP800.

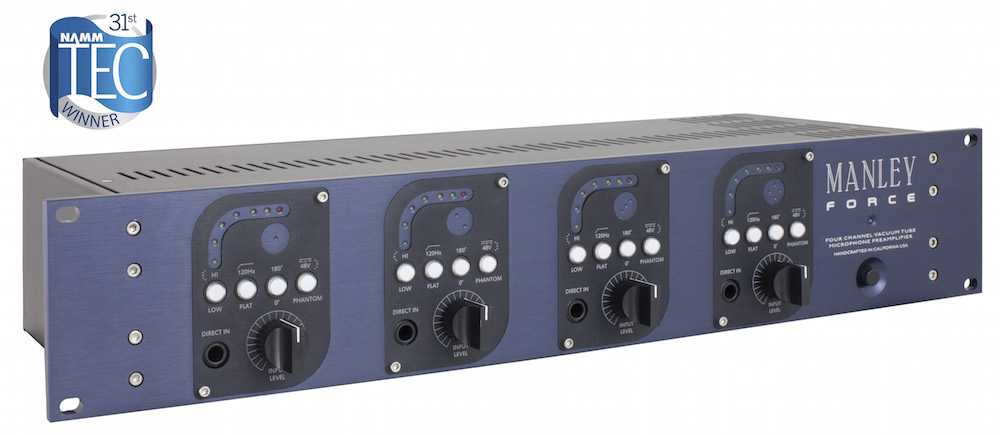

Manley Laboratories, Inc.Manley Force Four Channel Mic Preamp​

Компания из США Manley Laboratories, Inc. особо выделяет, что все исследования и разработки, сборка, тестирование и контроль качества выполняются с «точностью и гордостью» на заводе Manley, расположенном в 35 милях к востоку от Лос-Анджелеса. Из ее линейки предусилителей посмотрим модель Manley Force Four Channel Mic Preamp, уже название которого сообщает, что аппарат имеет четыре входа с отдельным усилителем на каждый и выполнен на лампах. Так что истинные любители «мягкого» лампового звука будут довольны.

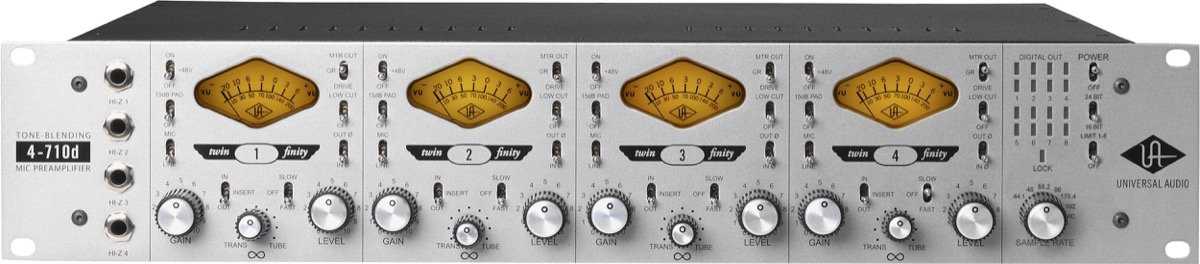

Universal Audio, Inc.Universal audio 4-710d

Компанию Universal Audio, Inc. основал инженер студийной записи и звукорежиссер Билл Патнэм в 1958 году в США. Она остается одной из ведущих фирм, производящих продукцию для звукозаписи: с аппаратурой Universal Audio работают профессиональные звукорежиссеры по всему миру.
Prism Media Products Ltd.Prism Sound Maselec MMA-4XR Four Channel Mic Pre

У одного из аппаратов британской компании Prism Media Products Ltd. довольно длинное название — Prism Sound Maselec MMA-4XR Four Channel Mic Pre. Эта модель имеет четыре микрофонных входа и выполнена на полупроводниках.
Forusrite Audio Engineering Ltd.

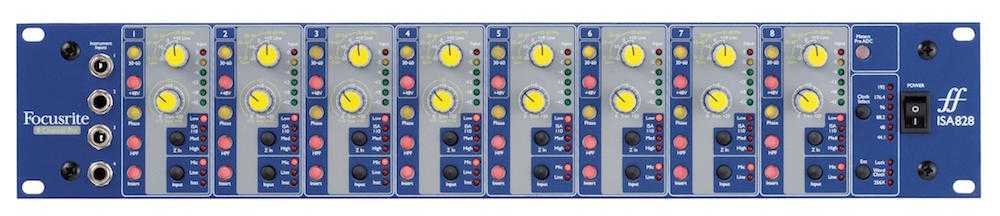

Восьмиканальный микрофонный предусилитель Forusrite ISA 828
Еще одна британская компания — Forusrite Audio Engineering Ltd. предлагает восьмиканальный микрофонный предусилитель Forusrite ISA 828. В аннотации говорится, что он может буквально все — подарить «вторую жизнь» старым моделям микрофонов или достойно и с высоким качеством передать все лучшее от современных моделей.

Звук

Усилитель выдает очень свободное красивое звучание с превосходной детализацией, богатыми тембрами и длинными естественными послезвучиями живых инструментов. Сцена выстраивается максимально точно и масштабно, с достоверной передачей пропорций и местоположения виртуальных источников звука в пространстве. Все вполне соответствует представлениям о том, как должен играть хороший усилитель категории High End. Никакой синтетики, жесткости или «дискретности», которую в звучании класса D обнаруживают некоторые адепты старой школы, не наблюдается. Напротив, Marantz PM-KI RUBY успешно сочетает лучшие объективные характеристики с фирменной утонченной и легкой подачей музыкального материала.

Это типично «марантцовское» звучание проявляется, в первую очередь, в излишней интеллигентности при воспроизведении металла и тяжелого рока. В то же время классика любых составов, джаз и вокал звучат очень живо и натурально. Весьма похожий, возможно, даже чуть более красивый и приторный характер звучания проявляли усилители Marantz прошлых лет, работающие в классе АВ, что позволяет сделать вывод о нейтральном характере звучания усилителей мощности класса D.

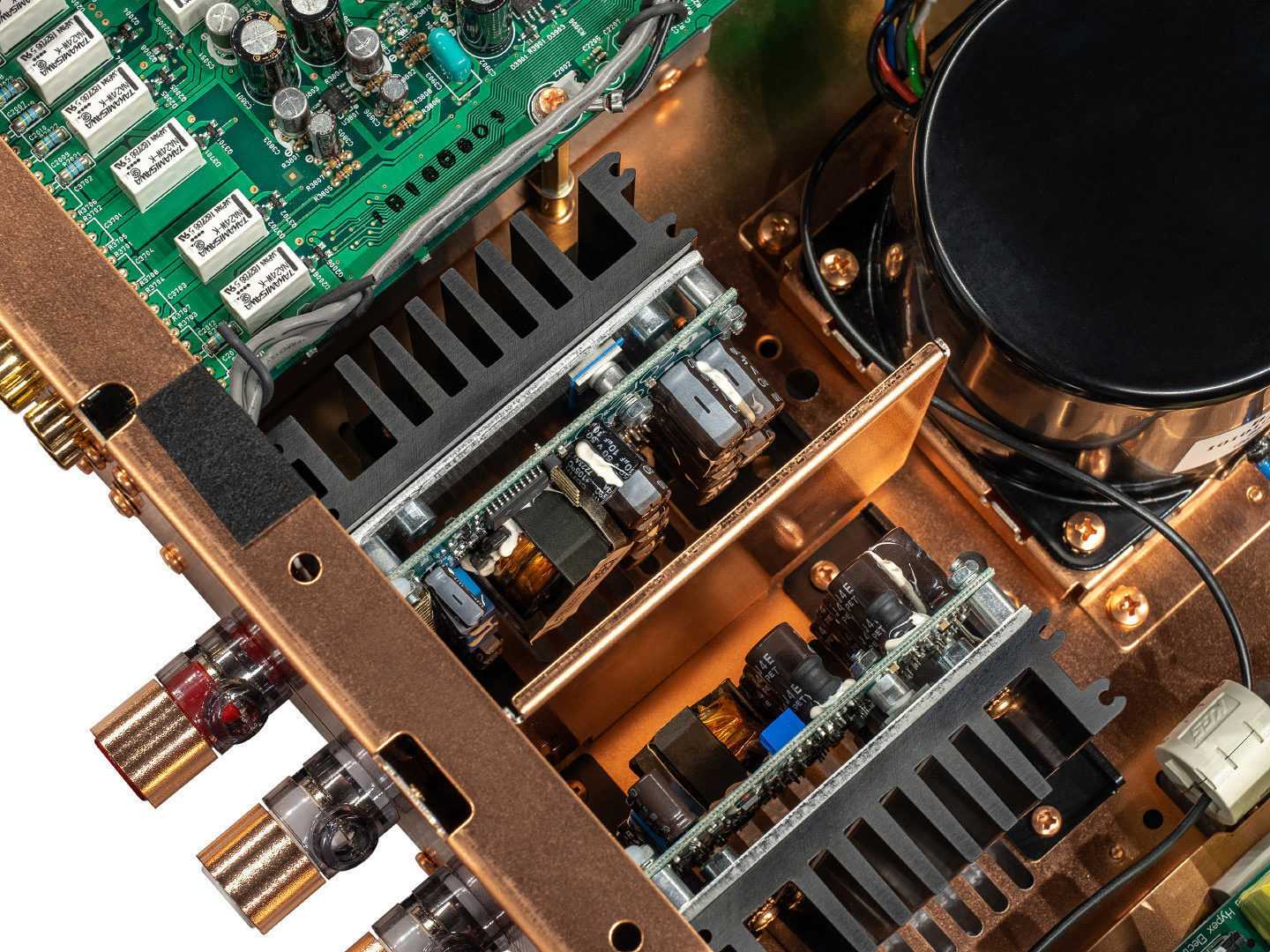

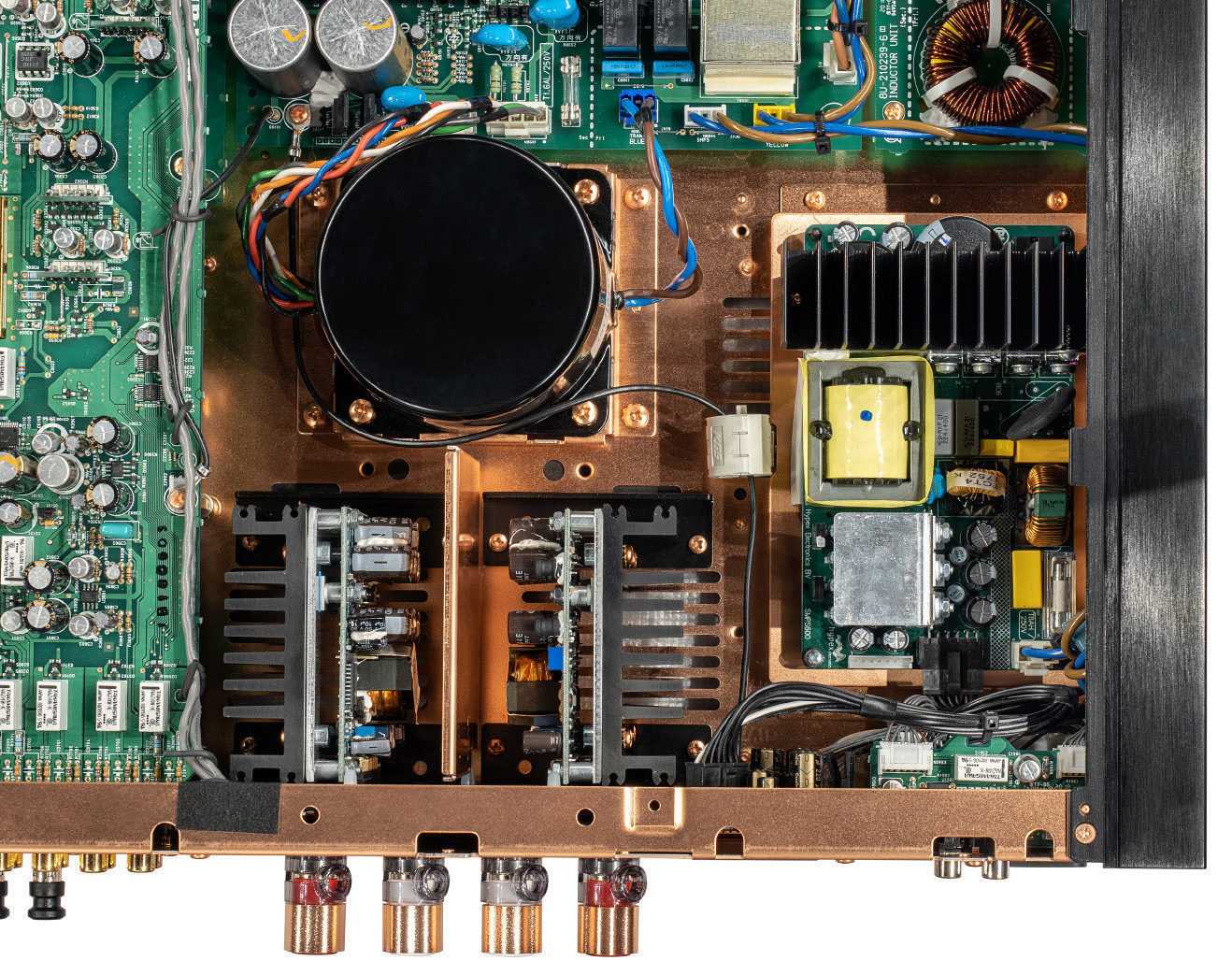

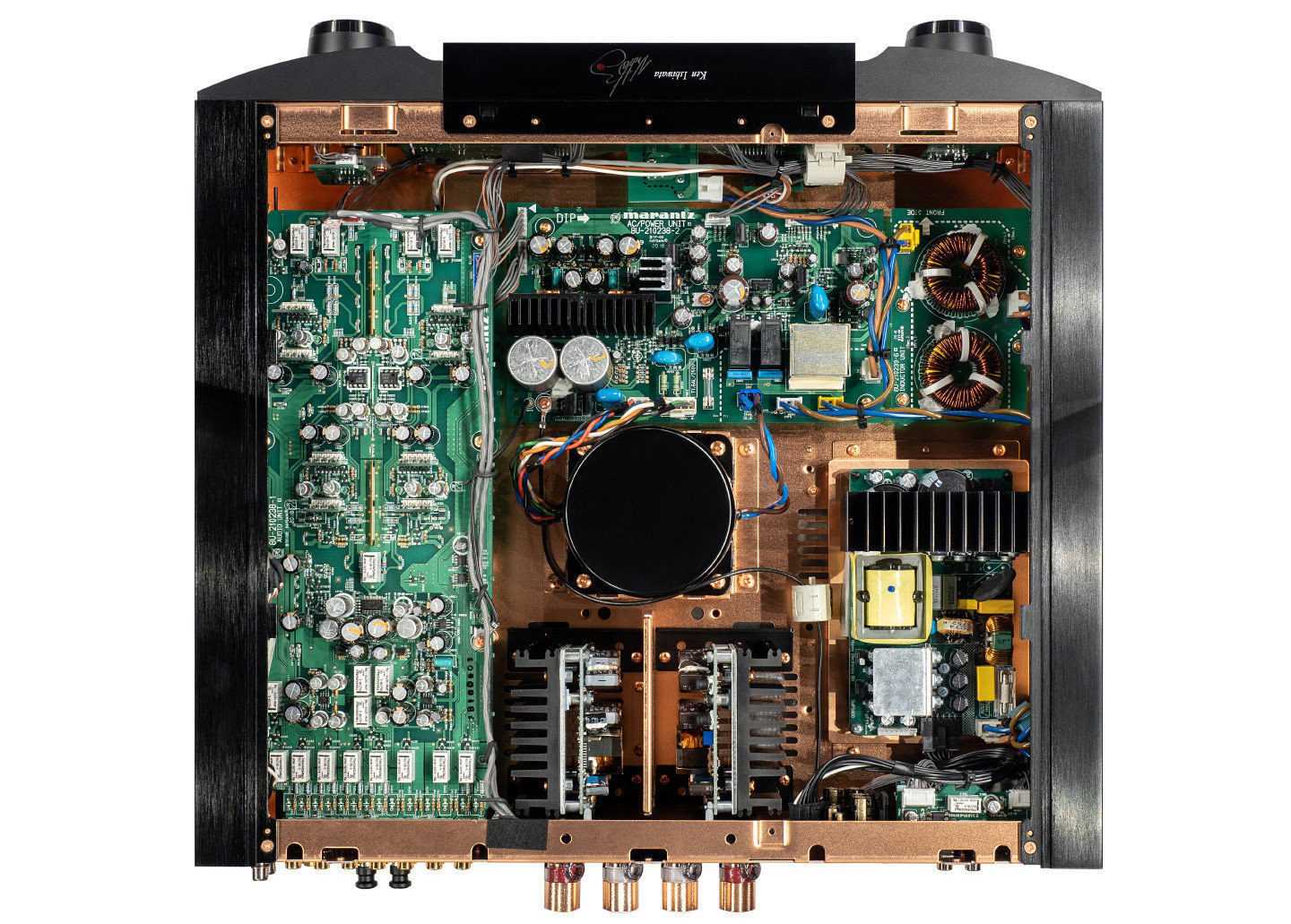

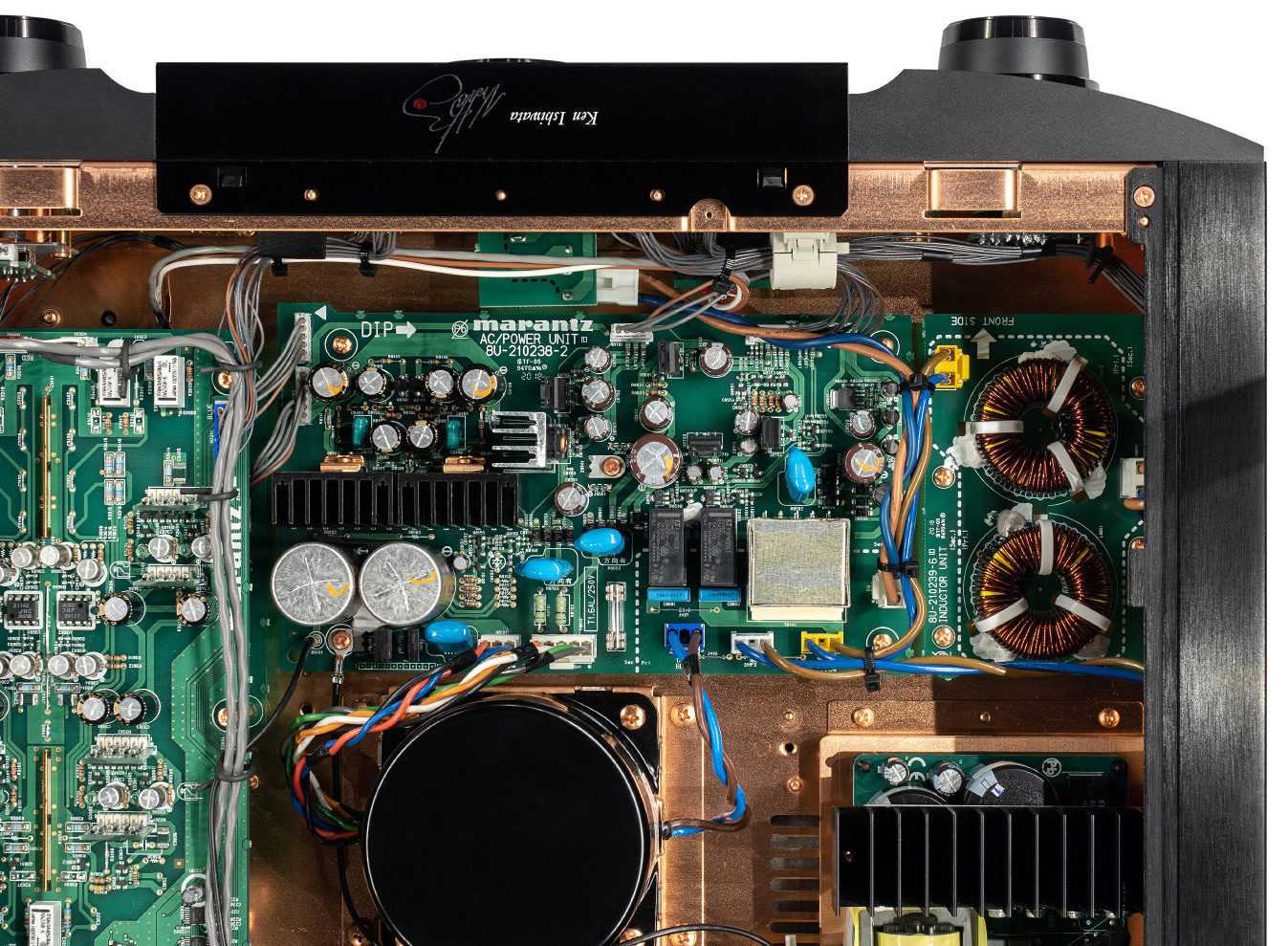

Подключение к усилителю Marantz PM-KI RUBY акустики разной мощности, с разной чувствительностью и разным импедансом дало вполне ожидаемый результат: отсутствие какой либо выраженной реакции на изменение этих параметров. С любой стереопарой усилитель справлялся одинаково уверенно.

Даже на самой сложной нагрузке и на высокой громкости на удивление стабильно воспроизводились нижние ноты контрабаса — они звучали абсолютно четко, без гула, с натуральной передачей ощущения вибрирующей струны и откликающейся на эту вибрацию деки инструмента. Одним словом, все происходило ровно так, как и должно происходить с усилителем, имеющим заявленное сочетание мощности и коэффициента демпфирования.

Как работает усилитель

Нет ничего важного в принципе работы усилителя, что может пригодиться пользователю. Эта информация больше подойдет для энтузиастов, которые задают себе вопросы, как усилитель работает и как он управляет сигналом

Мы не будем углубляться в работу электрической схемы, в историю транзисторов или в принципы работы трансформаторов, скорее мы рассмотрим, что усилитель делает с сигналом, который он получает от головного устройства и проводит этот сигнал по своим путям.

Обычно считают, что усилитель берет исходный маленький сигнал и увеличивает его до определенной величины. Это верно только от части, фактически усилитель создает новый сигнал, который должен быть точной копией входного сигнала.

Сравним звуковой усилитель и копировальный аппарат. Вы, вероятно, спросите, как можно сравнивать эти две различные технологии. Но если вы делали копию на копировальном аппарате, то вы заметили, что можно с его помощью увеличить исходный документ на определенную величину. Если иметь исходное изображение и увеличить его до других размеров, то вы будете иметь два одинаковых изображения разных размеров, но на разных листах бумаги. Новое изображение – большая копия старой картинки, то есть это новый лист со своим изображением. Теперь перенесем эти принципы работы в усилитель. Он берет сигнал с входа и выдает на выход уже увеличенный сигнал. Однако сигнал на выходе, подобно копировальщику, не тот же что и на входе. Увеличение сигнала происходит только по амплитуде, но не в длине звуковой волны иначе это будут уже помехи и искажения сигнала и копии точной не получиться. Эта аналогия должна вам дать общее представление о работе усилителя.

Усилитель берет слабый сигнал от источника, например, CD проигрывателя и увеличивает его для нормальной работы динамиков. И хотя это не один и тот же сигнал отличие между ними заключается только в их мощности.

Магнитный усилитель

Основная статья: Магнитный усилитель

Магнитный усилитель — это статический аппарат, предназначенный для управления величиной переменного тока посредством слабого постоянного тока. Применяется в схемах автоматического регулирования электродвигателей переменного тока. Основное назначение — управление силовым электроприводом (распространены в строительной технике), также применялись в бытовых стабилизаторах переменного тока, в регуляторах освещения киноконцертных залов, в двоичной ЭВМ ЛЭМ-1 Л. И. Гутенмахера и в троичных ЭВМ «Сетунь (компьютер)» и «Сетунь-70» Н. П. Брусенцов а также в цепях управления тепловоза.
По-прежнему магнитные усилители используются в системах, измеряющих постоянные токи от тензодатчиков. Гибридные схемы, сочетающие в себе миниатюрный магнитный усилитель с полупроводниковым, легко решают проблему дрейфа нуля и обладают высокой точностью.

Основные характеристики

ОУ, как и другие радиодетали, имеют ТХ, которые можно разделить на типы:

  1. Усилительные.
  2. Входные.
  3. Выходные.
  4. Энергетические.
  5. Дрейфовые.
  6. Частотные.
  7. Быстродействие.

Коэффициент усиления является основной характеристикой ОУ. Он характеризуется отношением выходного сигнала ко входному. Его еще называют амплитудной, или передаточной ТХ, которая представлена в виде графиков зависимости. К входным относятся все величины для входа ОУ: Rвх, токи смещения (Iсм) и сдвига (Iвх), дрейф и максимальное входное дифференциальное U (Uдифмакс). Iсм служит для работы ОУ на входах. Iвх нужен для функционирования входного каскада ОУ. Iвх сдвига — разность Iсм для 2 входных полупроводников ОУ.

Во время построения схем нужно учитывать эти I при подключении резисторов. Если Iвх не учитывать, то это может привести к созданию дифференциального U, которое приведет к некорректной работе ОУ. Uдифмакс — U, которое подается между входами ОУ. Его величина характеризует исключение повреждения полупроводников каскада дифференциального исполнения.

Для надежной защиты между входами ОУ подключаются встречно-параллельно 2 диода и стабилитрона. Дифференциальное входное R характеризуется R между двумя входами, а синфазное входное R — величина между 2 входами ОУ, которые объединены, и массой (земля). К выходным параметрам ОУ относятся выходное R (Rвых), максимальное выходное U и I. Параметр Rвых должен быть меньшим по значению для обеспечения лучших характеристик усиления.

Для достижения маленького Rвых нужно применять эмиттерный повторитель. Iвых изменяется при помощи коллекторного I. Энергетические ТХ оцениваются максимальной мощностью, которую потребляет ОУ. Причина некорректной работы ОУ — разброс ТХ полупроводников дифференциального усилительного каскада, зависящего от температурных показателей (температурный дрейф). Частотные параметры ОУ являются основными. Они способствуют усилению гармонических и импульсных сигналов (быстродействие).

В ИМС ОУ общего и специального вида включается конденсатор, предотвращающий генерацию высокочастотных сигналов. На частотах с низким значением схемы обладают большим коэффициентом Kу без обратной связи (ОС). При ОС используется неинвертирующее включение. Кроме того, в некоторых случаях, например при изготовлении инвертирующего усилителя, ОС не используется. Кроме того, у ОУ есть динамические характеристики:

  1. Скорость нарастания Uвых (СН Uвых).
  2. Время установления Uвых (реакция ОУ при скачке U).

Что такое четырехполюсник

В электронике черным ящиком является четырехполюсник. Что вообще такое четырехполюсник? Четырехполюсник – это черный ящик, внутри которого имеется неизвестная электрическая цепь. Здесь мы видим две клеммы на вход, через которые подается входное воздействие и две клеммы на выход, с которых мы уже будем снимать отклик нашего “электрического черного ящика”.

Пассивный четырехполюсник

Например, RC-цепь является пассивным четырехполюсником, так как она имеет четыре вывода: два на вход и два на выход, и как мы видим, она не содержит в себе какой-либо источник питания. Эта RC цепочка является пассивным фильтром низкой частоты (ФНЧ).

В пассивных четырехполюсниках напряжение или ток на выходе могут быть больше, чем на входе, но мощность при этом не увеличивается. Как же напряжение или ток на выходе могут быть больше, чем на входе? Здесь достаточно вспомнить трансформатор, а также последовательный и параллельный колебательные контура. Для них точнее было бы определение преобразователи напряжения, но никак не усилитель, так как усилитель должен иметь в своем составе обязательно источник питания, у которого он будет брать энергию для усиления слабого входного сигнала.

Также в пассивном четырехполюснике мощность на выходе никак не будет больше мощности, чем на входе. Если вы этого добьетесь, то сразу же получите вечный источник энергии и Нобелевскую премию в придачу. Но помните, что закон сохранения энергии, который впервые был еще сформулирован Лейбницем в 17 веке, никто не отменял.

Активный четырехполюсник

А вот этот четырехполюсник мы будем уже называть активным, так как он имеет в своем составе источник питания +Uпит , которое требуется для того, чтобы усиливать сигнал.

То есть мы здесь видим две клеммы на вход, на которые загоняется сигнал Uвх , а также видим две клеммы на выход, где снимается напряжение Uвых . Питается наш четырехполюсник через +Uпит , в результате чего, в данном случае, сигнал на выходе будет больше, чем сигнал на входе.

Загоняя на вход такой схемы синусоиду, на выходе мы получим ту же самую синусоиду, но ее амплитуда будет в разы больше.

Это, конечно же, верно для идеального усилителя, т.е. абсолютно линейного и без ограничения на амплитуду входного и выходного сигнала. В реальных усилителях, требуется чтобы амплитуда не превышала допустимую и усилитель был правильно спроектирован. Кроме того, любой реальный усилитель вносит искажения и характеризуется коэффициентом нелинейных искажений (КНИ) и еще многими другими параметрами, которые мы рассмотрим в следующей статье.

В активном четырехполюснике, одним из которых является усилитель мощности, мощность на выходе будет больше, чем на входе. Естественно, при этом не нарушается закон сохранения энергии, так как мощность, которая выделяется на нагрузке – это преобразованная мощность источника питания. Входной слабый сигнал просто управляет этой мощностью. Более подробно можно прочитать в статье про принцип усиления транзистора.

В электронике мы будем рассматривать усилитель, как активный четырехполюсник, на вход которого подается маломощный сигнал Uвх, а к выходу цепляется нагрузка Rн .

Подключение акустики

Для согласования усилителя с акустическими системами, а тем самым и для оптимальной эксплуатации всего комплекта аппаратуры, необходимо соблюсти несколько правил. Прежде всего усилитель должен обладать соответствующей мощностью, которая должна быть не меньше рекомендуемой для акустики, но и не больше. В первом случае не удастся раскачать акустику до требуемой громкости, а во втором возможно ее физическое разрушение. Рекомендуется, чтобы акустические системы обладали более высокой номинальной мощностью, чем максимальная мощность усилителя. Еще одним условием оптимальной эксплуатации усилителя является соответствие импеданса громкоговорителей рекомендованному. По этой причине общее сопротивление акустических систем должно быть не меньше указанного рядом с клеммами для подключения громкоговорителей. Даже в высококачественных усилителях иногда возникает проблема, связанная c тем, что рекомендуемая величина сопротивления составляет 8 Ом для одной пары громкоговорителей. Если их владелец захочет последовательно подключить две пары, то сопротивление должно составить 16 Ом, что значительно сужает выбор акустики. Более благоприятной является ситуация, когда усилитель обеспечивает возможность подключения нагрузки до 2 Ом. При выборе акустических систем отпадают заботы, связанные с величиной их сопротивления, поскольку даже самые низкие величины в частотной характеристике сопротивления, как правило, не опускаются ниже 2 Ом. В настоящее время наиболее часто встречаются акустические системы с сопротивлением 8, 6 или 4 Ом. Если есть подозрение, что у усилителя возникнут проблемы, связанные с низким сопротивлением нагрузки, то следует выбрать 8-омную акустику. Поскольку рынок предлагает большое количество таких систем, проблем с выбором не будет.
   Превышение мощности и плохая работа защиты могут вызвать перегорание силовых транзисторов или повреждение источника питания. Но даже при правильном согласовании подобные результаты могут быть вызваны резким падением сопротивления громкоговорителей на какой-нибудь частоте (наибольший риск представляют частоты собственного резонанса низкочастотной головки). Предпочтение следует отдавать громкоговорителям с минимальным изменением импеданса во всем рабочем диапазоне частот.
   На практике самым главным условием является согласование собственного вкуса и личной симпатии с качеством усилителя, характеристикой акустических систем и акустическими условиями помещения для прослушивания. Если эти аспекты соблюдены, то это позволит достичь столь желанного чувства удовлетворения. Время, затраченное на поиски “своей” системы, явится временем поиска нашей “правды”. Так что не будем слушать советы типа “Купи это и только это!” То, что отвечает нашим представлениям о хорошем звучании, каждый должен выбрать сам. Поэтому желаем всем много терпения, ясной головы и чистого сигнального тракта!

Типы усилителей

Усилители можно разделить на три группы:

Усилитель напряжения

Усилитель напряжения (УН) усиливает входное напряжение в заданное число раз. Этот коэффициент называется коэффициентом усиления по напряжению и вычисляется по формуле:

где

KU – это коэффициент усиления по напряжению

Uвых – напряжение на выходе усилителя, В

Uвх – напряжение на входе усилителя, В

Выходное усиленное напряжение не должно меняться от тока нагрузки, а следовательно, и от сопротивления нагрузки. В идеале, выходное сопротивление Rвых должно быть равно нулю, что недостижимо на практике. Поэтому, УН стараются проектировать так, чтобы минимизировать выходное сопротивление Rвых .

В таком режиме усилитель работает, если выполняются условия, что Rвх намного больше, чем Rвых т. е.  Rвх >>Rи  и Rн намного больше, чем Rвых    (Rн >>Rвых ). Чем больше номинал Rн , тем лучше для усилителя напряжения, так как нагрузка не будет просаживать выходное напряжение Uвых.  Здесь все просто: чем меньше сопротивление нагрузки, тем бОльшая сила тока будет течь по цепи Eвых —> Rвых —> Rн , тем больше будет падение напряжения на выходном сопротивлении Rвых , исходя из формулы ЭДС: Eвых =IвыхRвых +IвыхRн . Об этом можно более подробно прочитать в статье Закон Ома для полной цепи.

Усилитель тока

Усилитель тока (УТ) усиливает входной ток в заданное число раз. Этот коэффициент называется коэффициентом усиления по току и вычисляется по формуле:

где KI   – коэффициент усиления по току

Iвых  – сила тока в цепи нагрузки, А

Iвх  – сила тока во входной цепи Eи —>Rи —>Rвх , А

Смысл работы усилителя тока такой:  при определенной силе тока во входной цепи, на выходе в цепи нагрузки мы получаем силу тока, бОльшую в KI раз, независимо от того, какое значение принимает номинал нагрузки. Здесь уже работает простой закон Ома I=U/R.

Если сила тока должна быть постоянной, а  значение сопротивления у нас может быть плавающим, то для поддержания постоянной силы тока в цепи нагрузки у нас усилитель автоматически изменяет напряжение Uвых на нагрузке. В результате, ток как был постоянной величиной, так и остался. Или буквами: Rн =var, Iвых= const.

Объяснение выше вы будете рассказывать своему преподу по электронике, а теперь объяснение для полных чайников. Итак, во входной цепи Eи —>Rи —>Rвх  пусть у нас течет сила тока в 10 мА. Коэффициент KI =100, следовательно, на выходе в цепи нагрузки Eвых —>Rвых —> Rн будет течь ток с силой в 1 А (10мА х 100). Но сам по себе такой ток не будет ведь гулять по этой цепи. Ему надо создать условия для протекания. Допустим,  у нас нагрузка 10 Ом. Какое тогда напряжение должно быть в этой цепи для получения силы тока в этой цепи в 1 А? Вспоминаем дядюшку Ома: I=U/R. 1=Uвых /10, получаем U=10 В. Вот такое напряжение нам будет выдавать усилитель тока на выходе.

Но что, если нагрузка поменяет свое значение? Ток должен остаться таким же, не забывайте, то есть 1 А, так как это у нас усилитель тока. В этом случае, чтобы сила тока в цепи оставалась 1 А  усилитель автоматически поменяет свое значение напряжения на выходе Uвых на 1=Uвых /5. Uвых =5/1=5 В. То есть на выходе у нас уже будет 5 Вольт.

Но также не забываем еще об одном параметре, который у нас находится в выходной цепи усилителя тока. Это выходное сопротивление Rвых . Поэтому, нам необходимо, чтобы выполнялось условие: Rвх << Rи и Rн << Rвых  при которых обеспечивается заданный ток в нагрузке при малом значении напряжения.

Усилитель мощности

Раньше было очень круто и модно собирать усилители мощности (УН) своими руками, включить Ласковый Май и вывернуть громкость на всю катушку. Сейчас же УМ может собрать или купить каждый, благо интернет и Алиэкпресс всегда под рукой.

Чем же УМ отличается от УН и УТ?

Если в УТ  мы увеличивали только силу тока, в УН – напряжение, то в УМ мы увеличиваем в кратное число раз ток и напряжение.

Формула мощности для постоянного и переменного тока при активной нагрузке выглядит вот так:

где

P – мощность, Вт

I – сила тока, А

U – напряжение, В

Следовательно, коэффициент усиления по мощности запишется как:

где

KP – коэффициент усиления по мощности

Pвых  – мощность на выходе усилителя, Вт

Pвх  – мощность на входе усилителя, Вт

Для усилителя мощности условия согласования входной цепи с источником входного сигнала и выходной цепи с нагрузкой для передачи максимальной мощности имеют вид: Rвх ≈ Rи и Rн ≈ Rвых .

Также не забывайте, что нагрузки могут быть как чисто активными (типа лампочки накаливания, резистора, различных нагревашек), так и иметь реактивную составляющую (катушки индуктивности, конденсаторы, двигатели и тд).

Что такое операционный усилитель ?

Операционные усилители представляют собой микросхемы которые могут выглядеть по-разному.

Например на этой картинке изображены два операционных усилителя российского производства. Слева операционный усилитель К544УД2АР в  пластмассовом DIP корпусе а справа изображен операционник в металлическом  корпусе.

По началу, до знакомства с операционниками,     микросхемы в таких металлических корпусах я постоянно путал с транзисторами.  Думал что это такие хитромудрые  многоэмиттерные транзисторы

Условное графическое обозначение (УГО)

Условное обозначение операционного усилителя выглядит следующим образом.

Итак  операционный усилитель (ОУ) имеет два входа и один выход. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают.

Для такого усилителя есть два правила которые помогут понять принцип работы:

  1. Выход операционника стремится к тому, чтобы разность напряжений на его входах была равна нулю
  2. Входы операционного усилителя ток не потребляют

Вход 1  обозначается знаком «+»  и называется неинвертирующим а вход 2 обозначается как «-» и является инвертирующим.

Входы операционника обладают высоким входным сопротивлением или иначе говорят высоким импедансом.

Это говорит о том, что  входы операционного усилителя ток почти не потребляют (буквально какие-то наноамперы). Усилитель просто оценивает величину напряжений на входах и в зависимости от этого выдает сигнал на выходе усиливая его.

Коэффициент усиления операционного усилителя имеет просто огромное значение,  может достигать миллиона, а это очень большое значение!  Значит это то, что если мы ко входу приложим небольшое напряжение, хотябы 1 мВ, то на выходе  получим сразу максимум,  напряжение почти равное напряжению источника питания ОУ. Из-за этого свойства операционники практически никогда не используют без обратной связи (ОС). Действительно какой смысл во входном сигнале если на выходе мы всегда получим максимальное напряжение, но об этом поговорим чуть позже.

Входы ОУ работают так, что если величина на неинвертирующем входе окажется больше чем на инвертирующем, то на выходе будет  максимальное положительное значение +15В. Если на инвертирующем входе величина напряжения  окажется более положительной то  на выходе будем наблюдать максимум отрицательной величины, где-то -15В.

Действительно операционный усилитель может выдавать значения напряжений как положительной так и отрицательной полярности. У новичка может возникнуть вопрос о том как же такое возможно? Но такое действительно возможно и это связано с применением источника питания с расщепленным  напряжением, так называемым двуполярным питанием. Давайте рассмотрим питание операционника чуток подробнее.
