2 закон Кирхгофа

При расчете электрических цепей в большинстве случаев нам встречаются цепи, образующие замкнутые контуры. В состав таких контуров, кроме сопротивлений, могут входить ЭДС (источники напряжений). На рисунке 4 представлен участок такой электрической цепи. Произвольно выбираем положительные направления токов. Обходим контур от точки А в произвольном направлении (выберем по часовой стрелке). Рассмотрим участок АБ: происходит падение потенциала (ток идет от точки с высшим потенциалом к точке с низшим потенциалом).

• На участке АБ: φА + E1 – I1r1 = φБ.
• БВ: φБ – E2 – I2r2 = φВ.
• ВГ: φВ – I3r3 + E3 = φГ.
• ГА: φГ – I4r4 = φА.
• Складывая данные уравнения, получим: φА + E1 – I1r1 + φБ – E2 – I2r2 + φВ – I3r3 + E3 + φГ – I4r4 = φБ + φВ + φГ + φА
• или: E1 – I1r1 – E2 – I2r2 – I3r3 + E3 – I4r4 = 0.
• Откуда имеем следующее: E1 – E2 + E3 = I1r1 + I2 r2 + I3r3 + I4r4.

Таким образом, получаем формулу второго закона Кирхгофа в комплексной форме:

Уравнение для постоянных напряжений — Уравнение для переменных напряжени —

Теперь можем сформулировать определение 2 (второго) закона Кирхгофа:

Второй закон Кирхгофа гласит, что алгебраическая сумма напряжений на резистивных элементах замкнутого контура, равна алгебраической сумме ЭДС, входящих в этот контур. В случае отсутствия источников ЭДС, суммарное напряжение равно нулю.

Иначе формулируя второе правило Кирхгофа, можно сказать: при полном обходе контура потенциал, изменяясь, возвращается к начальному значению.

При составлении уравнения напряжений для контура нужно выбрать положительное направление обхода контура, при этом падение напряжения на ветви считается положительным, если направление обхода данной ветви совпадает с ранее выбранным направлением тока ветви, в противном случае – отрицательным.

Определить знак можно по алгоритму:

• 1. выбираем направление обхода контура (по или против часовой стрелки);
• 2. произвольно выбираем направления токов через элементы цепи;
• 3. расставляем знаки для напряжений и ЭДС по правилам (ЭДС, создающие ток в контуре, направление которого совпадает с направление обхода контура со знаком «+», иначе – «-»; напряжения, падающие на элементах цепи, если ток, протекающий через эти элементы совпадает по направлению с обходом контура, со знаком «+», в противном случае – «-»).

Закон Ома является частным случаем второго правила для цепи.

Приведем пример применения второго правила Кирхгофа:

По данной электрической цепи (Рис 6) необходимо найти ее ток. Произвольно берем положительное направление тока. Выберем направление обхода по часовой стрелке, запишем уравнение 2 закона Кирхгофа:

Знак минус означает, что выбранное нами направление тока противоположно его действительному направлению.

Решение задач

1. По приведенной схеме записать законы Кирхгофа для цепи.

Дано:

Решение:

Дано: R1 R2 R3 E1 E2 I1 – ? I2 – ? I3 – ?

Используя первый закон Кирхгофа, запишем уравнение для цепи. Сумма токов сходящихся в узле равна нулю. Примем входящие токи положительными, а выходящие отрицательными. Тогда: Используя второй закон Кирхгофа составим уравнения для первого и второго контуров цепи. Направления обхода произвольны, при этом если направление тока через резистор совпадает с направлением обхода, знак «+», если иначе, то «-». С источниками ЭДС так же. Для первого контура токи I1 и I3 совпадают с направлением обхода, ЭДС Е1 также совпадает, то есть берем их со знаком «+». Для первого и второго контуров по второму закону Кирхгофа получаем следующие уравнения: Таким образом, получаем систему из трех уравнений, являющуюся решением задачи:

2. На рисунке приведена цепь с двумя источниками ЭДС величиной 12 В и 5 В, с внутренним сопротивлением источников 0,1 Ом, работающих на общую нагрузку 2 ома. Как будут распределены токи в этой цепи, какие они имеют значения?.

Это интересно: Как сделать проходной выключатель своими руками: 3 схемы

Закон в интегральном представлении

Рассмотрим бесконечно прямой проводник, по которому циркулирует электрический ток, образующий поле, ограниченное контуром в виде окружности. Плоскость, пронизывающая проводник, – это круг, очерчённый линией данной окружности (см. рис. 1).

Рис. 1. Поле бесконечно прямого тока

Воспользуемся методом разбиения контура на мизерные участки dl (элементарные векторы длины контура). Пусть φ – угол между векторами dl и B. В нашем случае, при суммировании отрезков, вектор индукции B поворачивается так, что он очерчивает круг, то есть угол φ → 2π.

Из теоремы Остроградского-Гаусса вытекает формула:

Учитывая, что cos φ = 1,

следовательно:

Данная формула – постулат, подтверждённый экспериментально. Согласно этому постулату, циркуляция вектора B по окружности, то есть по замкнутому контуру, равна μ0I, где μ0 = 1/c2 ε0 – магнитная постоянная.

Ориентация вектора dB определяется путём применения правила буравчика. Это направление всегда перпендикулярно вектору плотности. Если проводников будет несколько (например, N), тогда

Каждый ток, с учётом знака, необходимо учитывать такое количество раз, которое соответствует числу его охватов контуром.

Ток берётся со знаком «+», если он по направлению обхода образует правовинтовую систему. При этом, отрицательным считается ток противоположного направления.

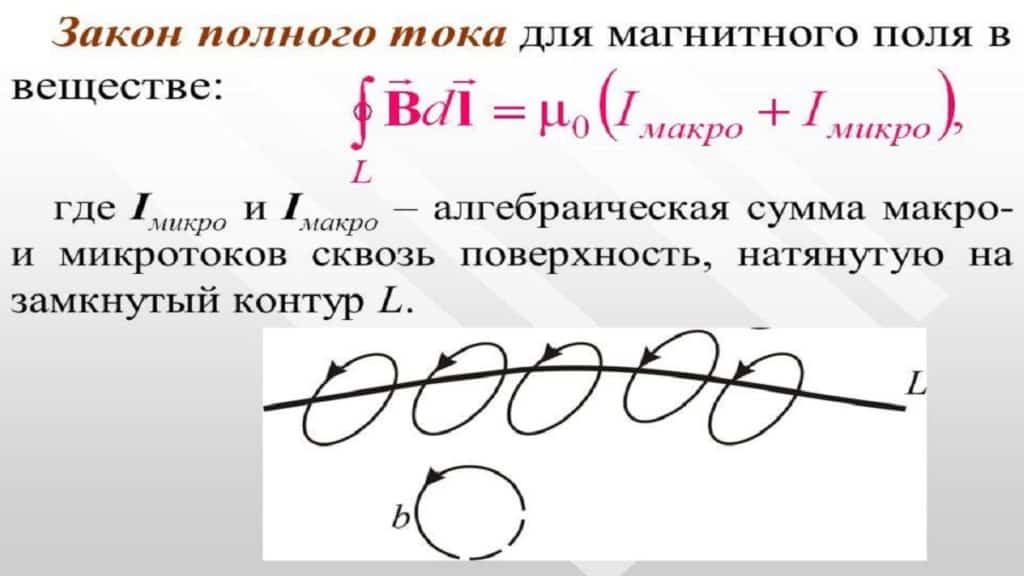

Заметим, что формула справедлива только для вакуума. В обычных условиях необходимо учитывать проницаемость среды.

Если ток распределён в пространстве (произвольный ток), тогда

где S – натянутая на контур поверхность, j – объёмная плотность тока. С учётом последнего выражения, формулу полного тока в вакууме можно записать:

Рис. 2. Иллюстрация закона для вакуума

Отсюда вытекает:

1. Закон справедлив не только для бесконечно прямолинейного проводника, но и для контуров, произвольной конфигурации.
2. Циркуляция вектора магнитной индукции B сориентированного вдоль магнитных линий, всегда отлична от нуля.
3. Ненулевая циркуляция свидетельствует о том, что магнитное поле прямолинейного, бесконечно длинного проводника не потенциально. Такое поле называют вихревым, либо соленоидным.

Просадка напряжения

Итак, знакомьтесь, автомобильный аккумулятор!

Для дальнейшего его использования, припаяем к нему два провода: красный на плюс, черный на минус

Наш подопечный готов к бою.

Теперь берем автомобильную лампочку-галогенку и тоже припаяем к ней два проводка с крокодилами. Я припаялся к клеммам на “ближний” свет.

Первым делом давайте замеряем напряжение на клеммах аккумулятора

12,09 вольт. Вполне нормально, так как наш аккумулятор выдает именно 12 вольт. Забегу чуток вперед и скажу, что сейчас мы замерили именно ЭДС.

Подключаем галогенную лампу к аккумулятору и снова замеряем напряжение:

Видели да? Напряжение на клеммах аккумулятора просело до 11,79 Вольт!

А давайте замеряем, сколько потребляет тока наша лампа в Амперах. Для этого составляем вот такую схемку:

Желтый мультиметр у нас будет замерять напряжение, а красный мультиметр – силу тока. Как замерять с помощью мультиметра силу тока и напряжение, можно прочитать в этой статье.

Смотрим на показания приборов:

Как мы видим, наша лампа потребляет 4,35 Ампер. Напряжение просело до 11,79 Вольт.

Давайте вместо галогенной лампы поставим простую лампочку накаливания на 12 Вольт от мотоцикла

Смотрим показания:

Лампочка потребляет силу тока в 0,69 Ампер. Напряжение просело до 12 Вольт ровно.

Какие выводы можно сделать? Чем больше нагрузка потребляет силу тока, тем больше просаживается напряжение на аккумуляторе.

Закон Кирхгофа своими словами, кратко и понятно для чайников

История возникновения закона начинается с первого упоминания немецкого учёного Кирхгофа в XIX веке. В этот период в стране проходили репрессии, остро ощущалась нехватка новых технологий. Учёные искали решения, способные ускорить развитие промышленности. Вышеупомянутый учёный занимался исследованиями в области электричества. Он точно осознавал, что будущее за технологиями. Однако была проблема: как провести точные математические вычисления в цепях сложной формы. Тогда и возник закон.

К узлу подходят два провода, в то время как отходит всего один. Значение тока, который протекает по направлению от узла, равняется сумме протекающего по оставшимся двум проводникам, иными словами, идущим к нему. Правило, о котором идёт речь в статье, даёт понятное объяснение тому, что в противном случае происходило бы накопление заряда, однако такого никогда не бывает. Каждый физик на практике знает, что любую сложную цепь можно разделить на небольшие участки.

Возникает другая сложность: трудно определить путь, по которому он проходит

Более того, важно понимать, что на различных участках сопротивления разные, а из этого следует, что энергия будет распределяться неравномерно

Магнитное поле. закон полного тока

РАЗДЕЛ 2. ЭЛЕКТРОМАГНЕТИЗМ И ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

ЛЕКЦИЯ 11. Магнитное поле. закон полного тока

Магнитное поле – это материя, которая окружает движущиеся заряженные частицы, неразрывно с ними связана и определяется по силовому воздействию на движущиеся заряженные тела.

Силы в магнитном поле:

1. Сила Ампера – это сила, которая действует на проводник с током, помещенный в магнитное поле.

Модуль силы Ампера определяется по формуле: FA = IBlsina, где I – сила тока в проводнике, B – вектор магнитной индукции, l – длина проводника, a – угол между направлением тока и вектором магнитной индукции.

Направление силы Ампера можно определить по правилу левой руки: если четыре вытянутых пальца левой руки расположить по току проводнике так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, то отогнутый на 900 большой палец укажет направление силы Ампера.

Задание:

1. Определить, как взаимодействуют два проводника с токами в магнитном поле (притягиваются, отталкиваются или движутся в одну сторону):

2. Сила Лоренца – это сила, действующая со стороны магнитного поля на любую заряженную частицу.

Модуль силы Лоренца определяется по формуле: FЛ = qVBsina, где q – заряд частицы, V – скорость движения частицы, B – вектор магнитной индукции, a – угол между скоростью частицы и вектором магнитной индукции.

Направление силы Лоренца определяется по правилу левой руки: если левую руку расположить по скорости движения положительно заряженной частицы, против движения отрицательной, так, чтобы перпендикулярная составляющая вектора магнитной индукции входила в ладонь, то отогнутый на 900 большой палец укажет направление силы Лоренца.

Задание:

2. Определить направление силы Лоренца, действующей на частицу в магнитном поле:

Если какая-то заряженная частица влетает в магнитное поле так, что вектор ее скорости перпендикулярен вектору магнитной индукции, то она будет двигаться по окружности.

Причем, для того, чтобы с течением времени траектория ее движения не изменялась, необходимо, чтобы сила Лоренца, действующая на частицу, была равна центростремительной силе: FЛ = FЦ, sin a = 1, т.к.

Характеристики магнитного поля:

1. По интенсивности и направленности магнитное поле характеризуется вектором магнитной индукции – В .

Модуль вектора В равен отношению максимального значения модуля силы Ампера к силе тока и длине проводника: B = FAmax/Il

Направление вектора магнитной индукции определяется по правилу буравчика: если буравчик с правой нарезкой расположить так, чтобы поступательное движение острия буравчика совпадало с направлением тока в проводнике, то вращательное движение рукоятки буравчика укажет направление вектора магнитной индукции.

Задание:

3.Определить направление вектора магнитной индукции, если ток в проводнике направлен следующим образом:

2. Интегральной характеристикой магнитного поля служит магнитныйпоток – Ф. Он представляет собой поток вектора магнитной индукции сквозь данную замкнутую поверхность:

а) Ф = ВS б) Ф = ВScosa

3. Характеристикой магнитного поля, не учитывающей влияния среды, является напряженность магнитного поля – Н [A/м]. B = m0Н

4. Свойство тока возбуждать магнитное поле называется магнитодвижущей силой –F[1A]: F = I – если мы рассматриваем проводник с током; F = NI – если мы рассматриваем катушку с током, где N – число витков катушки.

5.Магнитное напряжение – Uм [1A]: UM = Hl

Работа сил магнитного поля:

1. Пусть в магнитном поле под действием силы Ампера перемещается проводник с током толщиной b на расстояние своей толщины. Необходимо определить работу магнитного поля по перемещению проводника с током (рис. а):

рис. а рис. б

Для рис.а: A = FA×b = BIlsina×b , где lbsina = S – площадь проводника, ВS = Ф, Þ

А = ФI

Вывод: работа электромагнитных сил, затраченная на перемещение проводника с током, равна произведению тока в проводнике на изменение магнитного потока, сцепленного с этим проводником.

2. Рассмотрим перемещение контура толщиной d на величину своей толщины в магнитном поле и определим работу поля по перемещению этого контура (рис. б)

Для рис.б: A = FA×d = BIld , где ld = S – площадь контура, ВS = Ф Þ А = ФI

Вывод: работа магнитного поля по перемещению контура не зависит от формы этого контура. Всякий контур с током стремиться занять в магнитном поле такое положение, при котором магнитный поток, пронизывающий контур максимален.

3. Если в магнитном поле перемещается катушка с током, состоящая из N витков, то работа поля по ее перемещению будет равна: А = NIФ, т.е. в этом случае работа поля возрастет в N раз.

Определение закона полного тока

Важные выводы и пояснения:

• напряженность зависит от источника тока;
• индукция выполняет силовые функции воздействия на движущиеся по цепи заряды;
• параметры поля формируются магнитными свойствами определенной среды.

На практике усиление тока сопровождается пропорциональным изменением поля (магнитной индукции). Базовое правило справедливо при рассмотрении цепей, созданных из серебра, влажного или сухого воздуха, других материалов.

Измененные правила действуют в железе или иной среде с выраженными ферромагнитными свойствами. Именно такие решения применяют при создании трансформаторов и других изделий для улучшения потребительских характеристик.

Для упрощения следует начать изучение физических величин и расчетов на примере нейтральной среды. При отсутствии ферромагнитных параметров можно изобразить магнитное поле несколькими замкнутыми линиями длиной L. В этом случае полный ток (I) будет зависеть от индукции (B) следующим образом:

I = (B*L)/м.

Здесь m – магнитная постоянная, которая в стандартной системе единиц измерения приблизительно равна 1,257*10-7 Генри на метр (Гн/м).

Важно! В действительности подобные идеальные условия встречаются редко, когда индукция сохраняет одинаковые параметры вдоль всей линии контура. Прямой проводник и тороид

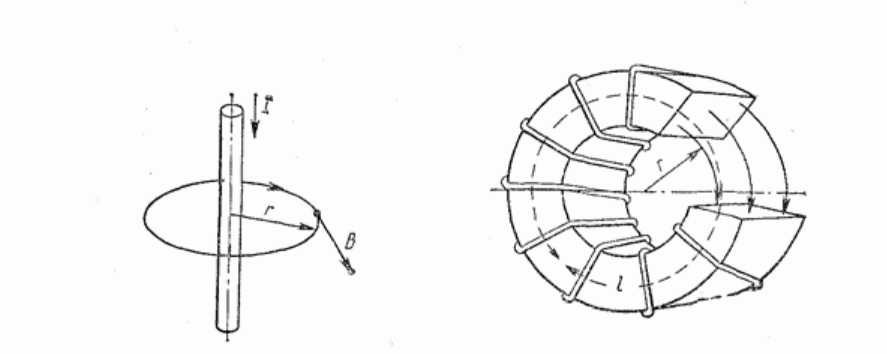

Прямой проводник и тороид

Поле формируется перпендикулярно прямому длинному проводнику. Его линии образуют набор из множества окружностей. Центр каждой из них соответствует продольной оси проводника. Расстояние от нее до кольца – r. Длину (L) вычисляют по стандартной геометрической пропорции:

L = 2π*r.

Если разместить витки симметрично на тороидальном сердечнике из электрически нейтрального фарфора для устранения искажений, линии магнитного поля будут проходить внутри равномерно. Кольца, как показано на рисунке с вырезанным сегментом, образуют замкнутые контуры. В такой конструкции обеспечивается неизменность индукции. Для каждой отдельной линии можно пользоваться формулой:

B*L = B* 2π*r = m*I.

Суммарное значение (полный ток) получают умножением на количество витков (N).

На основе приведенных данных нетрудно вычислить индукцию, которая будет создана внутри нейтрального тороидального кольца при определенной силе тока:

B = m*(I*N/L).

Эта пропорция позволяет сделать определение удельного полного тока:

(IN)o=(I*N)/L.

Зная размеры тора и другие исходные параметры, вычисляют индукцию у внутреннего и наружного края. При необходимости делают коррекции с помощью изменения толщины кольца, количества витков.

Намагничивание железного кольца

Если на основу из ферромагнитного материала намотать две обмотки (изолированные), будут создан наглядный образец для измерений. Изменяя силу тока в одном проводнике, можно наблюдать за изменением электродвижущей силы по подключенному к другой паре выводов прибору.

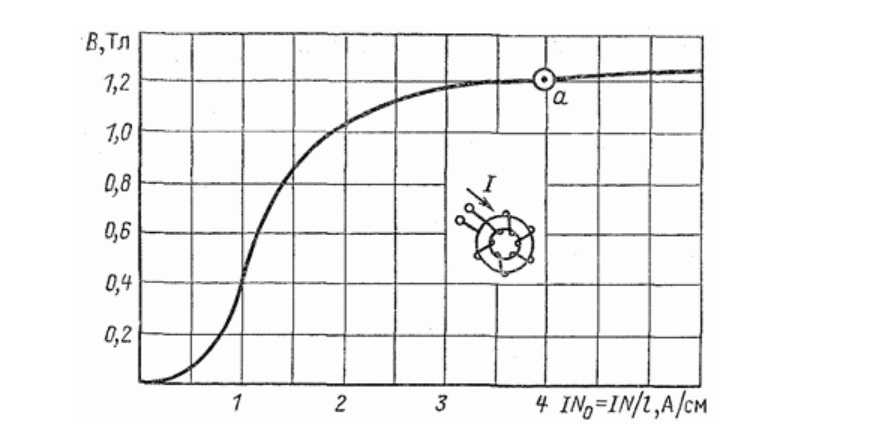

На графике приведены результаты эксперимента при использовании кольца, сделанного из железа с минимальным количеством примесей. Если применить закон полного тока для рассмотренного выше примера с нейтральным сердечником в точке «а», должно получиться приблизительно 5*10-4 Тл. Между тем в действительности напряженность составляет для этой силы тока 1,2 Тл при одинаковых размерах тока и количестве сделанных витков.

Корректируют вычисления с учетом поправочного коэффициента – магнитной проницаемости. Следует подчеркнуть, что это параметр не линейный. Максимальный полезный эффект наблюдается при относительно небольших значениях силы тока. Значительный спад после порогового уровня насыщения ограничивает практическое применение рассмотренных свойств.

9.1.4. Неразветвленная магнитная цепь

Задачей расчета
неразветвленной магнитной цепи в большинстве случаев является определение МДС F= Iw, необходимой для того, чтобы получить
заданные значения магнитного потока или магнитной индукции в некотором участке магнитопровода (чаще всего в воздушном зазоре).

На рис. 9.9 приведен пример
неразветвленной магнитной цепи — магнитопровод
постоянного поперечного сечения S₁ с зазором. На этом же рисунке указаны другие
геометрические размеры обоих участков магнитопровода:
средняя длина l₁
магнитной линии первого участка из ферромагнитного материала и длина l₂ второго участка — воздушного зазора. Магнитные свойства
ферромагнитного материала заданы основной кривой намагничивания В(Н) (рис. 9.10) и тем самым по (9.4)
зависимостью m_a(Н).

По закону полного тока (9.2)

где H₁ и H₂ — напряженности магнитного поля в первом и втором
участках.

В воздушном зазоре значения
магнитной индукции В₂ и
напряженности H₂
связаны простым соотношением В₂ = mН₂, а для участка из ферромагнитного
материала В₁ = m_a1 Н₁.

Кроме того, в неразветвленной
магнитной цепи магнитный поток одинаков в любом поперечном сечении магнитопровода:

Ф
= В₁S₁ =B₂S₂, (9.6)

где S₁ и S₂ — площади поперечного сечения участка из ферромагнитного
материала и воздушного зазора.

Если задан магнитный поток Ф, то по (9.6) найдем значения индукций B₁ и B₂. Напряженность поля H₁ определим по основной кривой намагничивания (рис. 9.10), а
H₂= B₂m. Далее по (9.5) вычислим необходимое значение МДС.

Сложнее
обратная задача: расчет магнитного потока при заданной
МДС F.

Заменив в (9.5) напряженности
магнитного поля значениями индукции, получим

,

или с учетом (9.6)

где r_Mk= l_kS_km_ak — магнитное сопротивление k-гoучастка магнитной цепи, причем магнитное сопротивление k-гo участка нелинейное, если зависимость В(H) для этого участка нелинейная (рис. 9.10), т.е. m_ak≠ const.

Для участка цепи с нелинейным
магнитным сопротивлением r_Mможно построить вебер-амперную характеристику — зависимость
магнитного потока Ф от магнитного напряжения U_Mна этом участке магнитопровода.
Вебер-амперная характеристика участка магнитопровода
рассчитывается по основной кривой намагничивания ферромагнитного материала В(H). Чтобы построить вебер-амперную характеристику, нужно ординаты и
абсциссы всех точек основной кривой намагничивания умножить соответственно на
площадь поперечного сечения участка Sи его среднюю длину l.

На рис. 9.11 приведены
вебер-амперные характеристики Ф(U_M1) для ферромагнитного участка с нелинейным магнитным
сопротивлением r_M1 и Ф(U_M2) для воздушного зазора с постоянным магнитным сопротивлением r_M2 = l₂ S₂m магнитопровода по
рис. 9.9.

Между расчетами нелинейных
электрических цепей постоянного тока и магнитных цепей с
постоянными МДС нетрудно установить аналогию.
Действительно, из уравнения (27.7) следует, что магнитное напряжение на участке
магнитной цепи равно произведению магнитного сопротивления участка на магнитный
поток U_M = r_MФ. Эта зависимость аналогична закону Ома
для резистивного элемента электрической цепи постоянного тока U = rI.
Сумма магнитных напряжений в контуре магнитной цепи равна сумме МДС этого
контура SU_M = SF, что аналогично второму закону Кирхгофа для электрических цепей
постоянного тока SU = SE.

Продолжая дальше аналогию
между электрическими цепями постоянного тока и магнитными цепями с постоянными МДС, представим неразветвленную
магнитную цепь (рис. 9.9) схемой замещения (рис. 9.12, а).

В качестве иллюстрации
ограничимся применением для анализа неразветвленной магнитной цепи графических
методов: метода сложения вебер-амперных характеристик (рис. 9.11) и метода нагрузочной
характеристики (рис. 9.12, б).

Согласно первому методу
построим вебер-амперную характеристику всей неразветвленной магнитной цепи Ф(U_M1 + U_M2), графически складывая по напряжению вебер-амперные
характеристики ее двух участков. При известной МДС F= Iwпо вебер-амперной характеристике всей магнитной цепи
определим рабочую точку А, т. е. магнитный поток Ф,
а по вебер-амперным характеристикам участков магнитопровода
— магнитные напряжения на каждом из них.

Согласно второму методу для
второго (линейного) участка построим нагрузочную характеристику

т. е. прямую, проходящую
через точку Fна оси абсцисс
и точку Fr_M2на оси ординат. Точка пересечения А нагрузочной
характеристики с вебер-амперной характеристикой ферромагнитного участка цепи Ф(U_M1) определяет магнитный поток Ф в цепи и магнитные
напряжения на ферромагнитном участке U_M1 и воздушном зазоре U_M2. Значение индукции в воздушном зазоре B₂ = Ф/S₂.

Первый закон Кирхгофа: определение

Первый закон, или, как он известен некоторым, правило, Густава Кирхгофа был выведен на основании другого закона – сохранения заряда. Как уже было упомянуто раннее, физик осознавал, что в узле надолго заряд задержаться не сможет, так как распределится по ветвям контура, которые образуют эти соединения.

Схема первого закона Кирхгофа

На рисунке показана схема, состоящая из нескольких контуров. Все части рисунка подписаны. Итак, закон № 1 утверждает, что сумма токов в любом узле абсолютно любой электрической цепи равняется нулю. Согласно правилу, входящий ток равен сумме выходящих, поэтому I₁ = I₂ + I₃. Узлами сети называются такие участки, в которых соединяются несколько проводников. Ток, который оказывается в узле, обозначается стрелкой, направленной к узлу, в то время вытекающий ток – стрелкой от узла. Таким образом, обозначение воспринимается проще в любой задаче.

Наглядно это показано на картинке.

Первый закон Кирхгофа

На основании вышесказанного запишем уравнение первого закона ученого:

I₁ + I₂ − I₃ − I₄ − I₅ = 0

Эта же формула может быть записана в более сокращенном виде:

I₁ + I₂ = I₃ + I₄ + I₅

Для примера разберём схему, изображённую на картинке выше.

Источник питания может быть абсолютно любой природы, им могут быть пальчиковые батарейки или же полноценный блок питания с возможностью регулировки. Итак, следуя первому закону, верным будет уравнение:

I₁ − I₂ − I₃ = 0 или же I₁ = I₂ + I₃

Чтобы продолжить измерения, необходимо в место на схеме, где указан амперметр, подключить мультиметр, который покажет, что закон полностью работает.

Формула для электрической и магнитной цепи

При проведении расчётов используют вышеупомянутые законы.

Первый закон для магнитных цепей вытекает из принципа непрерывности магнитного потока, который известен ещё из курса физики.

Второй же закон, если разобрать по частям, понятно, является иной формой записи закона полного тока. Прежде чем записать уравнения, необходимо в любом порядке остановить свой выбор на положительном направлении потоков в ветвях, аналогичное действие необходимо провести с напряжением обхода контуров. Если направление магнитного потока на определённом участке совпадает с направлением обхода, то магнитное напряжение на этом участке будет положительным, если же оно определяется как противоположное, то значение будет отрицательным.

Схожий случай, если МДС совпадает с направлением обхода, тогда знак положительный, в противном случае – отрицательный.

Закон для магнитных цепей

Для примера рассмотрим схему. Левая ветвь пусть будет первой, все относящиеся к ней величины будут записаны с индексом 1. Средняя весть будет второй, и величины получат индекс 2. Соответственно, величины правой ветви – индекс 3.

В произвольном порядке выберем направление потоков в ветвях. Предположим, что направление всех потоков будет вверх. Следуя первому закону, необходимо составить для каждого узла цепи уравнение. В цепи всего два узла, соответственно, составим всего одно уравнение:

Ф₁ + Ф₂ + Ф₃ = 0

Далее используем второй закон Кирхгофа, по которому нужно составить столько уравнений, сколько ветвей, не учитывая числа уравнений, составленных по первому закону.

Итак, запишем уравнения. Первое будет предназначено для контура, образованного первой и второй ветвями, второе – для контура, который будет образован первой и третьей ветвями.

Перед тем как составлять уравнения по второму закону, нужно выбрать положительное направление обхода контуров. Контуры будем обходить по часовой стрелке.

Итак, итоговое уравнение имеет вид:

H₁l₁ + Hδ₁δ₁ − H₂l₂ − Hδ₂δ₂ = I₁w₁ − I₂w₂

В левую часть уравнения были включены слагаемые со знаком плюс, потому что на первом участке поток направлен соответственно обходам контура, а слагаемые – с отрицательным знаком, потому что поток направлен в противоположную обходу контура сторону.

Сила тока по закону Ома

Альтернативные утверждения закона Ома заключаются в том, что I в проводнике равен разности потенциалов V на проводнике, деленной на сопротивление проводника, или просто I = V / R, и что разность потенциалов на проводнике равна произведению тока в проводнике и его сопротивления, V = IR.

В цепи, в которой разность потенциалов или напряжение постоянны, I может быть уменьшен, путем добавления большего сопротивления или увеличен путем удаления некоторого сопротивления. Закон Ома также может быть выражен в терминах электродвижущая сила, или напряжение, E — источника электрической энергии, такой как батарея, например, I = Е / R.

С изменениями закон Ома также применяется к цепям переменного тока, в которых соотношение между напряжением и током более сложное, чем для постоянных I. Именно потому, что I меняется, возникают другие формы замыкания тока, называемые реактивным сопротивлением. Сочетание сопротивления и реактивного сопротивления называется импеданс, Z. Когда импеданс, эквивалентный отношению напряжения к току, в цепи переменного тока является постоянным, обычное явление, применим закон Ома, например, V/I = Z.

Закон Ома используется во всех отраслях электротехники для расчета значения резисторов, требуемых в цепях, и также может использоваться для определения тока, протекающего в цепи, где напряжение можно легко измерить через известный резистор. Таким образом, он применяется в огромном количестве вычислений во всех формах электрических и электронных схем — фактически везде, где течет ток.

Влияние среды

На результат взаимодействия магнитных потоков и постоянных токов влияет среда. Вещества обладают магнитной проницаемостью в потоке вектора индукции, что вносит коррективы на взаимодействие магнитной среды с токами проводимости. В однородной изотопной среде, где значение вектора электромагнитной индукции одинаково во всех точках, векторы B и H связаны между собой следующим соотношением:

где H — напряжённость магнитного поля, символом μ обозначена магнитная проницаемость.

Носители электрических зарядов создают собственные микротоки. Циркуляция вектора, характеризующего электростатическое поле, всегда нулевая. Поэтому электростатические поля, в отличие от магнитных, являются потенциальными.

Вектор B отображает результирующее значение полей макро- и микротоков. Линии электростатической индукции всегда остаются замкнутыми, в том числе и на положительных зарядах.

Рис. 3. Закон полного тока в веществе

Для полей, которые действуют в среде, состоящей из разных веществ, необходимо учитывать микротоки, характерные именно для конкретных структур, образующих данную среду.

Утверждение, изложенное выше, верно для полей соленоидов или любой другой структуры, обладающей свойствами конечной магнитной проницаемости.
