О магнитных пускателях: технические характеристики и принципы работы изделий

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки

Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д

Снимается оно с контактов T1, T2, T3.

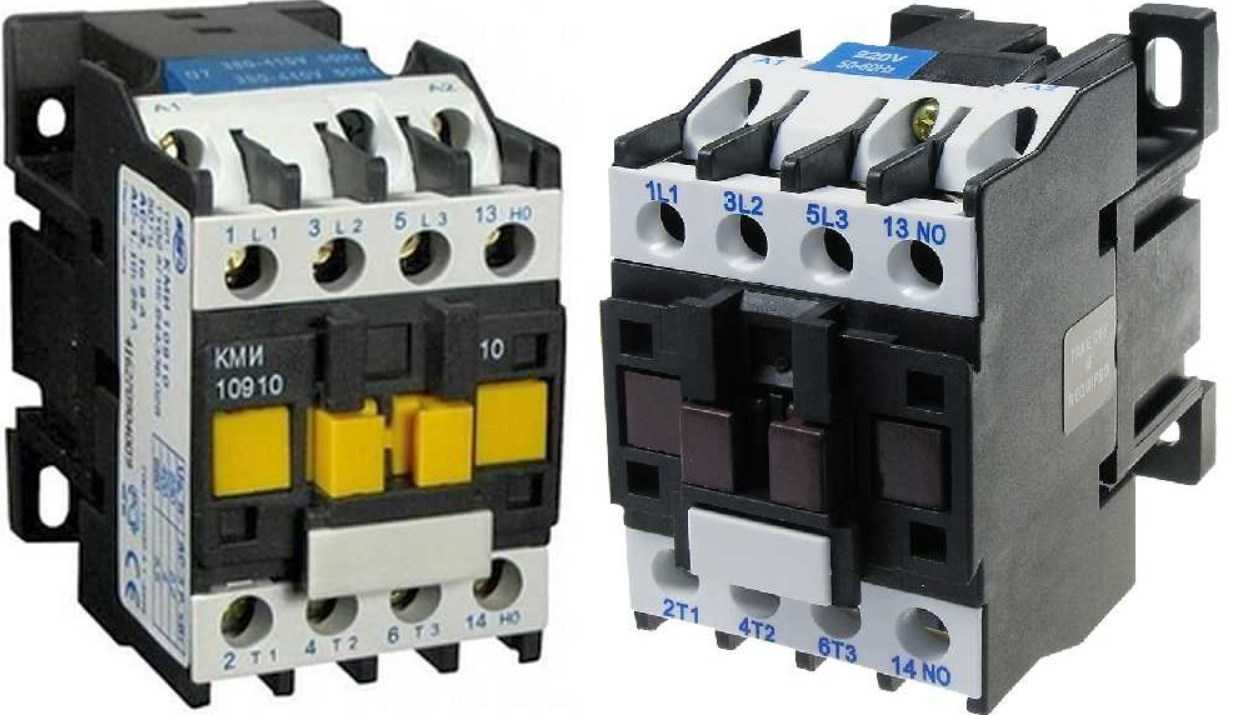

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам  T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут  в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Виды

Пользователи задаются вопросом, какие бывают магнитные пускатели. На самом деле учитывается категория. В зависимости от расположения элементов выделяют следующие разновидности:

  • модификации открытого типа;
  • автоматические защищённые элементы;
  • устройство с влагонепроницаемым корпусом.

Разделение по конструктивным особенностям:

  • с кнопкой на корпусе;
  • с дополнительными контактами;
  • с тепловым реле.

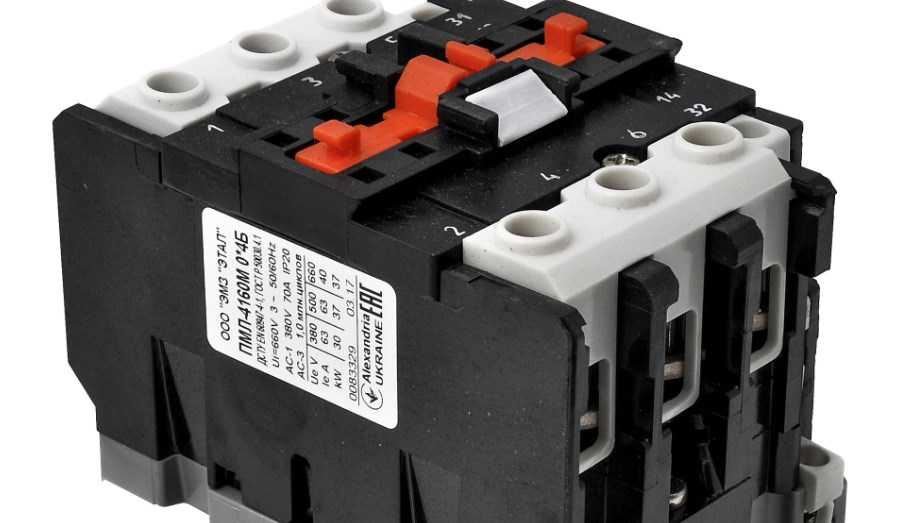

Открытого исполнения

Пускатели открытого исполнения устанавливаются в шкафах. Они монтируются в панелях, и делается все возможное, чтобы защитить их от влияния атмосферных факторов. Не допускается попадание пыли, а также влаги. Распространенными считаются модификации со следующими характеристиками:

  • Номинальный ток от 9 ампер.
  • Напряжение до 380 Вольт.
  • Контакты — 1 или 3.
  • Степень защиты IP20.
  • Коммутационная износостойкость от 2К.
  • Средние размеры 70 на 40 на 80 мм.

Продаются мощные аппараты в комбинации с тепловым реле. У них высокий параметр допустимой температуры (+ 60 градусов). Также они не боятся повышенной влажности. Если присмотреться к моделям компанию Pro, с номинальным напряжением 380 вольт, у таких моделей имеется изоляция, а мощность потребления катушки доходит до 800 Вт.

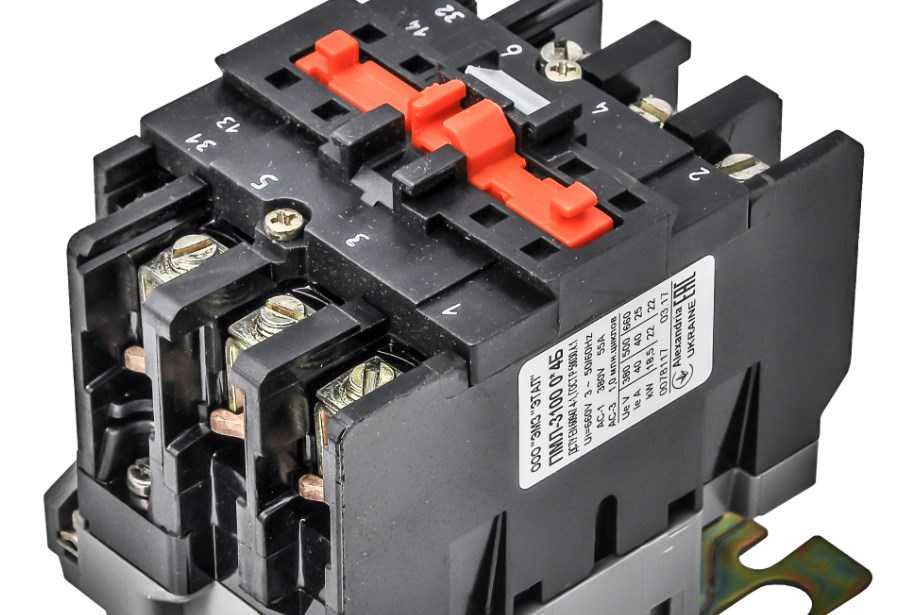

Мощные аппараты

К числу прочих особенностей, приписывают оперативное срабатывание и значительную коммутационную износостойкость. Магнитные пускатели производятся с естественным охлаждением. Они, в первую очередь, предназначены для дистанционной остановки, пуска двигателей. Допускаются моторы с короткозамкнутым ротором. Также встречается продукция «Евростандарт», которая имеет следующие характеристики:

  • Номинальный ток 60 ампер.
  • Рабочее напряжение 380 Вольт.
  • Износостойкость — категория as3.
  • Номинальное напряжение изоляции до 600 Вольт.
  • Средние габариты 120 на 85 на 115 мм.
  • Крепление осуществляется по рейке.
  • Мощность двигателей от 30 кВт.
  • Средний вес 1.3 кг.

Защищенного исполнения

Пускатели защищенного исполнения, подходят для помещений с пониженным уровнем влажности. Элементы защищены от воздействия пыли. Установки зачастую производятся компанией «Евростандарт». У них номинальное напряжение доходит до 660 Вольт, потребляемая пусковая мощность 7.5 кВт.

Средние габариты — 160 на 90 на 116 мм, установочные размеры средние 150мм, а масса от 0.5 килограмм. Есть пускатели с реверсивной оболочкой, используется тепловое реле. Степень защиты может быть ip54. Модификации годятся для работы с переменным током в цепи управления. Разрешается использовать сигнальные лампы либо кнопочные реле. Также встречаются пускатели серии ПО для трансформаторов.

Пускатели защищенного исполнения

Средние параметры:

  • Частота от 50 герц.
  • Замыкающие контакты — 2 штуки.
  • Номинальный ток 100-200 ампер.
  • Минимальная допустимая температура — минус 40 градусов.
  • Защита ip30.
  • Допустимая максимальная температура окружающей среды — плюс 60 градусов.

Стоит обратить внимание на пускатели серии КТ с номинальным напряжением 380 вольт. Рабочий ток составляет более 100 ампер

У них предусмотрено три и более контактов. Магнитные пускатели серии ПМЛ способны работать в местах с повышенным уровнем вибрации.

У них высокий показатель относительной влажности, плюс они не боятся ультрафиолетового излучения. Установки могут использоваться в нишах, а также в панелях.

Пылебрызгонепроницаемого исполнения

Установки пылебрызгонепроницаемого исполнения должны устанавливаться под навесами. Оборудование не боится воздействия воды, а также пыли. Элементы защищены от воздействия ультрафиолета. Востребованными остаются модификации с напряжением 660 Вольт, которые могут работать в цепи с номинальным током 10 ампер.

Установки пылебрызгонепроницаемого исполнения

Модели поставляются с винтовыми креплениями, монтируются на рейку. Компания «Пускконтакт» предлагает устройства для трехфазных асинхронных электродвигателей. Параметры моделей из серии ПКЛ:

  • Установочные размеры 50 на 30 мм.
  • Мощность двигателя от 4 кВт.
  • Средняя масса 0.4 кг.
  • Номинальный ток более 10 ампер.
  • Напряжение изоляции до 700 Вольт.

Принцип действия

Работает такое многоконтактное электромагнитное реле следующим образом:

  1. При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
  2. Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
  3. Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
  4. В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
  5. В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.

Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.

На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.

Устройство и принцип работы ПМ-12

В нижней части пускателя ПМ-12 располагается втягивающая катушка (6). При подаче на неё управляющего напряжения она возбуждает переменное электромагнитное поле. Оно притягивает подвижную часть магнитопровода (5) к неподвижной (7). Это движение передаётся стойке (4). На ней расположены подвижные контакты (2) и их крепления (1). Весь процесс длиться менее 1 секунды и сопровождается характерным щелчком. По нему можно судить о работоспособности катушки управления. На завершающем этапе включения подвижные контакты (2) и неподвижные (3) замыкаются (или размыкаются) между собой. С этого момента считается, что контактор ПМ12 включен. На боковой стороне расположены блокировочные контакты (8). Они замыкаются (или размыкаются) одновременно с основными (2, 3).

Строение пускателя ПМ-12

Обратите внимание! Контакты мощных пускателей изготавливаются из серебра высокой пробы или имеют аналогичное напыление. Недобросовестные электромонтёры часто воруют их

При использовании б/у пускателя важно убедиться в наличии этих контактов, особенно, если прибор мог попасть в руки посторонних лиц

Чтение схем: разрядники и предохранители

Разрядники, как и предохранители, защищают электрооборудования от повреждений, которые могут возникнуть в результате короткого замыкания. Разрядники защищают изоляционное покрытие электроустановок от разрушения перенапряжениями, в одних случаях внешними, например, грозовыми, а в другом – внутренними, возникающими внутри самой установки (коммутационные перенапряжения). Основная же задача предохранителей заключается в отключении места, в котором возникло КЗ (короткое замыкание).

Предохранители. Ниже на рисунке проиллюстрированы обозначения предохранителей. № 1 – данное обозначение можно применять в любом случае. Бывают схемы, в которых предохранители обозначены через №№ 2-3 – инерционно-плавкие предохранители; №№ 4-5 -тугоплавкие предохранители; № 6 – быстродействующие предохранители.

Обычно, быстродействующие предохранители используются в выпрямительных установках для защиты полупроводниковых выпрямителей. В устройствах связи, по причине того, что линии длинные, а сечения проводников очень мало, значение тока КЗ очень ограничено. По этой причине в таких установках не применяются обычные предохранители, их заменяют термическими предохранительными катушками – № 7. Термические катушки используются также в устройствах сигнализации.

В современных установках, предохранители совмещают либо с выключателями, либо с разъемами.

Разрядники. Общее обозначение двухэлектродного искрового промежутка проиллюстрировано на рисунке под №8. Общее обозначение разрядников (не учитывая его тип) приведен под номером 11. Для указания типа применяются обозначения: № 9 – шаровой разрядник; № 10 – роговой; № 12 – трубчатый разрядник; № 13 – вентильный разрядник (данный указатель отменен, но его можно встретить на некоторых старых схемах); № 14 – вентильный разрядник; № 16 вакуумный разрядник, № 17 двухэлектродный ионный разрядник с газовым наполнителем. Газовое наполнение на схемах обозначается жирной точкой внутри изображения баллона.

Для предотвращения массового пробоя изоляции и поражения человека электричеством при нарушении изоляционного покрытия между обмотками высшего и низшего напряжения трансформатора, применяются пробивные предохранители № 15. Этот тип предохранителей подключают между нейтралью обмоток низшего напряжения и землей – если обмотка соединена в звезду. Если треугольник – то между одним из фазных проводов и землей.

Устройство разрядника

Разрядник состоит из двух основных частей: электродов и дугогасительного устройства. Устройство разрядника в зависимости от его вида бывает разным.

Разрядник имеет прочный герметичный корпус, который предохраняет его от внешних механических повреждений. Промежуток между электродами называется искровым промежутком. Один из электродов присоединяется к защищаемому элементу электрической цепи, а другой обязательно заземляется. Без заземления разрядник бесполезен.

Важно то, что дугогасительное устройство несёт большее значение в работе разрядника, в ином случае разрядник не сможет предотвратить от фазного пробоя. Фазный пробой повлечет за собой короткое замыкание (КЗ)

Рис 2. Устройство трубчатого разрядника

Пробивное напряжение – это одна из главных характеристик разрядника, которая показывает напряжение, при котором в разряднике, между его электродами возникает искры, то есть разрядник пробивается. Полярность подключение к электродам 2 и 3 не имеет существенной разницы, если это разрядник переменной сети.

Дугогасительное устройство в данном случае представляет из себя корпус, который выделяет газ. Современные методы производства позволяют создавать разрядники различных характеристик.

Принцип работы

Принцип действия магнитного пускателя заложен уже в его названии. Он срабатывает как электромагнит, когда электрический ток проходит по обмотке катушки. После срабатывания силовых контактов, происходит запуск электродвигателя.

Общая конструкция устройства включает в себя основную часть, закрепленную стационарно и подвижный якорь, передвигающийся по направляющим. В самом упрощенном виде пускатель является единой кнопкой, корпус которой оборудован клеммами для подключения силовых цепей и стационарных контактов.

Подвижная часть оборудована контактным мостиком, обеспечивающим двойной разрыв силовой цепи, чтобы отключить питание нагрузки. Кроме того, эта деталь предназначена для надежного электрического соединения проводов входа и выхода, когда схема включается в работу. Проверить работу системы можно вручную. Для этого нужно надавить на якорь и ощутить усилие от сжатия пружин. Именно это усилие должно преодолеваться магнитным полем. Когда якорь отпускается, контакты отбрасываются пружинами в отключенное положение.

В процессе работы такое ручное управление не применяется, оно необходимо только для проверок. Фактически используется только дистанционная коммутация под действием электромагнитного поля. Само поле возникает в катушке под влиянием электротока, проходящего через ее витки. Прохождение тока значительно улучшается за счет шихтованного стального магнитопровода, разделенного на две части.

При отсутствии электрического тока, магнитное поле вокруг катушки тоже исчезает. Это приводит к отбрасыванию якоря вверх за счет энергии пружин. Когда ток вновь начинает проходить по обмотке, возникают магнитные силы, обеспечивающие движение якоря вниз.

Нижнее положение якоря оказывает влияние на работу всего устройства. В этом положении контакты должны надежно соединяться между собой. В случае ослабления возможно подгорание контактов, чрезмерный нагрев и последующее отгорание проводов.

Вы здесь

Схемы управления электродвигателей

Принципиальная электрическая схема управления асинхронным двигателем с помощью нереверсивного магнитного пускателя приведена на рисунке 4. Защита от самопроизвольного включения при восстановлении исчезнувшего напряжения осуществляется с помощью замыкающих блок-контактов, включенных параллельно кнопке SB2 (пуск). Защиту асинхронного двигателя от перегрузок недопустимой продолжительности выполняет тепловое реле KK, размыкающий контакт которого включен последовательно в цепь управления пускателем. Защита цепи от коротких замыканий здесь осуществляется предохранителями FU1; FU2; FU3. Для снятия напряжения при замене перегоревших плавких вставок установлен рубильник Q.

Рисунок 4 – Схема управления асинхронным короткозамкнутым электродвигателем с помощью магнитного пускателя и кнопочной станции На рисунке 5 показана принципиальная электрическая схема управления асинхронным двигателем с двух мест с помощью двух кнопочных станций. Такая необходимость может возникнуть при управлении конвейером в длинных помещениях и в других случаях. Управлять асинхронным двигателем можно и с большего числа мест

Рисунок 5 – Схема управления электродвигателем с двух мест при наличии соответствующего количества кнопочных станций

Рисунок 6 – Схема управления асинхронным двигателем с помощью реверсивного магнитного пускателя: а — силовая цепь; б — цепь управления с электрической блокировкой контактами магнитного пускателя и контактами кнопочной станции; в — цепь управления с электрической блокировкой контактами магнитного пускателя Реверсивные магнитные пускатели комплектуются из двух нереверсивных. Они снабжаются механической блокировкой, исключающей одновременное включение двух контакторов, в результате которого могло бы произойти короткое замыкание. Электрические блокировки для предотвращения одновременного включения двух контакторов осуществляются с помощью размыкающих контактов КM1 и КM2 (рисунок 6, б). Аналогичные электрические блокировки осуществляются также размыкающими контактами трех кнопочных станций (рисунок 6, в). Пусковые элементы этих станций («вперед» и «назад») имеют по два механически связанных замыкающих и размыкающих контакта. При нажатии на кнопку первым отключается размыкающий контакт, а затем включается замыкающий.

Меню — ДИПЛОМКА

  • Главная страница
  • Карта сайта
  • Чертежи Карты Дипломки
  • Материалы для дипломных
  • Дипломные от пользователей
  • Форум DIPLOMKA.NET
  • Полезные ссылки
  • Объявления — дипломнику
  • Новости сайта
  • Список литературы
  • Фото для дипломных
  • Оставить отзыв
  • Обратная связь

Материалы для дипломных работ

  • Методические указания
  • Введение
  • Техническое описание оборудования связи
  • Монтаж оборудования связи
  • ТО оборудования связи
  • Ремонт оборудования связи
  • Техническое описание электрооборудования
  • Монтаж электрооборудования
  • Эксплуатация электрооборудования
  • Техническое обслуживание
  • Ремонт электрооборудования
  • Техника безопасности

Отличие магнитного пускателя ПМ-12 от контакторов

Магнитные пускатели и контакторы весьма схожи по своему назначению и принципу работы. И то, и другое устройство предназначено для коммутации больших токов, в обоих используются электромагнитные приводы, и имеются дополнительные слаботочные контакты. Однако между этими приборами есть отличия.

На магнитные пускатели возможна установка огромного множества дополнительных периферийных устройств. Строение контактора подобных модернизаций не подразумевает.

В магнитном пускателе токоведущие части находятся внутри корпуса, т.е. под крышкой. Контакторы имеют более открытое исполнение и всегда, из соображений безопасности, устанавливаются в закрытых шкафах и помещениях без доступа посторонних лиц.

Контакторы применяются только для коммутации больших токов до 1600 А. Пускатели возможно использовать как в силовых цепях, так и в слаботочке. Если самый маломощный ПМ-12 работает с токами до 10 А, то контакторы на такое скромное значение просто не выпускаются.

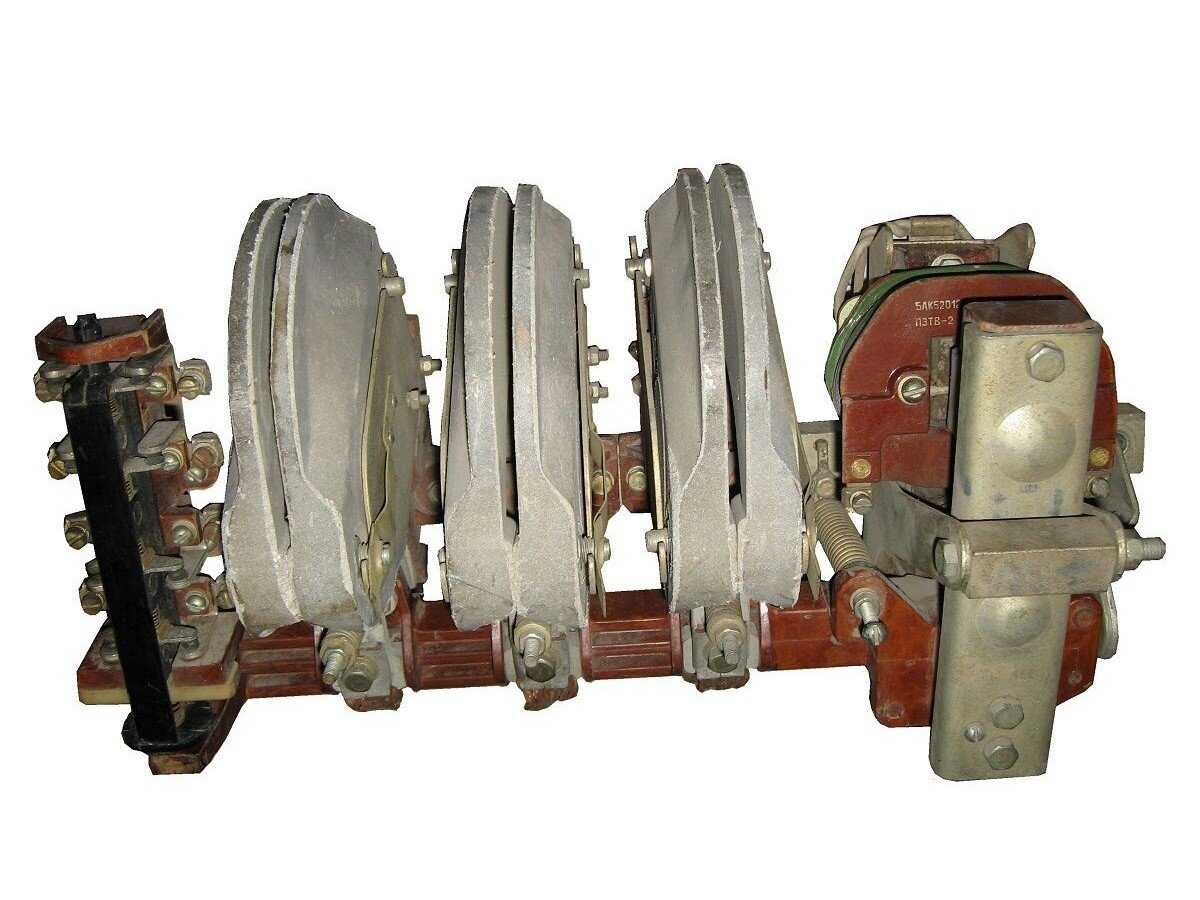

Контактор на 250 А

При кажущейся на первый взгляд простоте, магнитный пускатель ПМ-12 обладает рядом технических характеристик. От правильности их понимания зависит надёжность работы электрооборудования.

Схемы включения магнитных пускателей

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад»  во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

И видео подключения реверсивного магнитного пускового устройства:

Устройство и принцип работы

Устройство магнитных конструкций такое же, как и у остальных кранов. Конструкция агрегата включает мост с передвижным узлом, тележку с механизмом подъема, кабину, подъемные электромагниты, которые могут навешиваться на траверсу или крюк. Чтобы поднимать грузы различной длины, имеются дополнительные траверсы, устанавливаемые на подвесках крюка. На траверсе может находиться несколько магнитов; их располагают таким образом, чтобы груз держался ровно. Управление магнитными контроллерами мостовых кранов происходит автоматически.

Электропитание магнита осуществляется от постоянного тока от выпрямителя через электрокабель. В этом случае агрегат снабжается проводным барабаном. Если кран с магнитом работает в режиме крюка, то барабан выключают. Электромагнит балки может быть круглой или прямоугольной формы. Круглые магниты имеют высокую грузоподъемность и используются для перемещения лома и других тяжелых металлических грузов. Круглые магниты изготавливаются из стали с высокой магнитной проходимостью.

Чаще всего магнитный подъемный кран применяется для подъема холодного металла. Но магниты могут быть выполнены в термостойком варианте, при этом можно работать с грузом при температуре до +650ºС или под водой.

Технические характеристики мостовых магнитных кранов:

  1. Грузоподъемность — 10; 16; 20; 32; 40 т.
  2. Тип грузозахватного органа — крюк или траверса с электромагнитами.
  3. Высота подъема — до 32 м.
  4. Пролет — от 16 до 42 м.
  5. Группа режима работы крана — A6-A8.

Грузовая тележка позволяет снизить металлоемкость устройства и повысить зону обслуживания. Тросы с пластическим обжатием позволяют уменьшить размеры барабана, его металлоемкость и увеличить срок службы.

Дисковый тормоз устанавливается на свободный конец входного вала редуктора. Установка на вал барабана редуктора посредством моментного рычага дает возможность снизить нагрузку и увеличить ресурс опор, редуктора и подшипников. Буксовые узлы имеют улучшенную конструкцию. Вал позволяет уменьшить количество деталей и повысить точность работ. Применение разрезных букс дает возможность выполнять ремонтные работы. Увеличены размеры кабины, создан микроклимат, повышена эргономичность изделия.

Характеристики ПМ-12

Правильность и надёжность работы пускателя напрямую зависят от того, способен ли он выполнять поставленную перед ним задачу. Поэтому такое устройство подбирается под конкретного потребителя и с учётом условий эксплуатации. Если пускатель окажется недостаточно мощным, то он быстро выйдет из строя. Вероятно, это случится со спецэффектами вроде искр и дыма. Это, в свою очередь, чревато пожаром. Если мощность пускателя слишком большая, то ничего страшного не произойдёт. Однако второй вариант экономически нецелесообразен.

Линейка ПМ-12 включает в себя ряд различных по величине пускателей. К их важнейшим параметрам относятся:

  1. номинальный ток;
  2. напряжение срабатывания катушки управления;
  3. тип и количество контактов;
  4. степень защиты;
  5. коммутируемое напряжение;
  6. количество рабочих циклов.

Номинальный ток пускателя ПМ-12

Данная величина указывает на то, какой ток может включать и выключать электромагнитный пускатель. При этом он должен сохранять свою целостность, не перегреваться и длительно оставаться в полностью работоспособном состоянии. Номинальный ток – это наиболее важная из всех характеристик пускателя. Он измеряется в амперах (А) и напрямую зависит от мощности потребителя. Чем она выше, тем больше ток.

Магнитные пускатели ПМ-12 производятся на номинальные токи: 10, 25, 32, 40, 63, 100, 125, 160 и 250 А. При этом они всегда подбираются с запасом. Т.е., если потребитель берёт ток в 70 ампер, то пускатель берётся следующий из линейки – на 100 А. Больше можно, меньше нельзя.

Напряжения катушки управления

Для того чтобы пускатель сработал и замкнул свои силовые контакты (включил нагрузку), на его втягивающую катушку подаётся управляющее напряжение. Оно измеряется в вольтах (В). Так же, как и предыдущий параметр, оно может сильно разниться. Для пускателей ПМ-12 характерен широкий диапазон управляющих напряжений: 24, 36, 40, 48, 110, 127, 220, 240, 230, 380, 400, 415, 440, 500 и 660 В. Частота переменного тока при этом должна составлять 50-60 Гц.

Дополнительная информация. На самой катушке часто можно увидеть напряжение, на которое она рассчитана, и её количество витков. При необходимости возможна её перемотка на любой другой вольтаж.

Виды контактов ПМ-12

В базовой комплектации магнитный пускатель имеет 2 контакта втягивающей катушки и 4 – для коммутируемых цепей. Эти 4 включают в себя 3 силовых и 1 блокировочный. Последний ещё называют подхватом, вспомогательным или слаботочным контактом. Силовые подключаются с одной стороны к источнику питания, с другой – к потребителю. Через них проходит основная электрическая мощность. Блокировочные контакты не предназначены для больших токов. Их применяют для цепей управления и индикации. Например, когда вместе с включением двигателя должна загореться лампочка на панели управления, показывающая оператору, что агрегат включен и находится под напряжением.

Степень защиты

Нередки случаи, когда пускателям приходится работать в крайне агрессивных условиях. Пыль, осадки и влага из воздуха могут быстро вывести это устройство из строя. Пускатели оснащены защитой от воздействия окружающей среды. Они производятся как в открытой версии (класс защиты IP00 и IP20), так и в относительно герметичной – IP40, IP54. Данные кодировки указывают на возможность использования оборудования в тех или иных условиях. Например, степень IP54 для пускателя ПМ-12 означает, что он защищён от попадания большей части пыли, и ему нестрашны брызги воды.

ПМ-12 в исполнении IP54

Виды магнитных пускателей

Основным предназначением магнитных пускателей является дистанционное управление трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Они работают при переменном токе, напряжением 380 и 660 вольт, с частотой 50 Гц. В число основных операций входят пуск, остановка и реверсирование.

Дополнительно, магнитные пускатели в совокупности с тепловыми реле, защищают управляемые электродвигатели от возможных перегрузок с недопустимой продолжительностью. В некоторых конструкциях пускателей имеются ограничители перенапряжений, используемые в полупроводниковых системах управления.

В соответствии со схемой включения нагрузки могут быть реверсивными и нереверсивными. Классификация по размещению предполагает магнитные пускатели следующих типов:

  • Открытого исполнения. Устанавливаются в закрытых шкафах, на панелях, и прочих местах, куда не может попасть пыль, влага и посторонние предметы.
  • Защищенного исполнения. Монтируются внутри помещений с низким содержанием пыли в окружающей среде. Исключается попадание воды на оболочку устройства.
  • Пылебрызгонепроницаемого исполнения. Устанавливаются внутри помещений и снаружи под навесами, защищающими от дождя и солнечных лучей.

Дополнительная классификация пускателей осуществляется по следующим признакам:

  • Кнопочный пост на корпусе прибора. Нереверсивные пускатели оборудованы кнопками ПУСК и СТОП, а реверсивные устройства имеют кнопки ПУСК ВПЕРЕД, ПУСК НАЗАД и СТОП. На некоторых моделях в корпусе монтируется сигнальная лампа ВКЛЮЧЕНО.
  • Дополнительные блокировочные и сигнальные контакты. Используются в разных комбинациях, в качестве замыкающих или размыкающих. Они могут быть встроенными или оборудоваться как отдельная приставка. Некоторые дополнительные контакты могут использоваться в качестве составной части общей схемы пускателя. Например, в реверсивных устройствах с их помощью осуществляется электрическая блокировка.
  • Ток и напряжение втягивающей катушки.
  • Наличие в схеме теплового реле. Его основной характеристикой является номинальный ток несрабатывания на средних установках. Регулировка тока несрабатывания выполняется в допустимых пределах +15% от номинала.

Отдельные виды магнитных пускателей могут быть укомплектованы ограничителями перенапряжения и другими видами установочных изделий

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения. Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части

Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.
