Амперметр: устройство и виды приборов, принцип действия, проведение измерения

Правила подключения

Для получения правильных результатов измерения силы тока необходимо соблюдать определённые правила включения прибора в цепь и, конечно, технику безопасности. Например, ни в коем случае не подключайте амперметр напрямую к клеммам источника питания. Это вызовет короткое замыкание.

Общая инструкция включения амперметра в цепь предусматривает установку правильного предела измерения и подбор соответствующего шунта или трансформатора. Номинал шунта должен соответствовать тому пределу измерения, который был выбран, например, посредством ручного селектора (на переносных моделях) или указан в маркировке прибора. Иначе резисторы амперметра могут перегореть (при превышении предела силы тока).

Это значение можно рассчитать, например, по мощности потребителя или — как чаще всего делают — по закону Ома, имея в качестве исходных данных напряжение на клеммах источника тока и общее сопротивление цепи.

Затем вам нужно установить режим, в котором будет работать прибор. На моделях переносного типа это легко делается соответствующим ручным селектором, на программируемых модулях – с помощью специальных джамперов-перемычек. Суть в том, что в амперметре должны быть задействованы резисторы, способные выдержать соответствующий предел измеряемой силы тока. После этого вы можете подключить устройство к шунту или трансформатору (если измерение не предусматривает включение амперметра в цепь напрямую).

Некоторые модели цифровых амперметров могут подразумевать какой-либо алгоритм настройки для подключения различных типов трансформаторов.

Следующий шаг – подача питания

С этого момента необходимо соблюдать осторожность при выполнении измерений, не прикасаться к любым незаизолированным частям проводников или микросхемы. После этого вы можете считать показания с дисплея

В следующем видео представлен обзор цифрового амперметра и рассмотрен принцип его работы.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Правила эксплуатации

Схема соединения любого амперметра только последовательная. Она определяется внутренним сопротивлением прибора. Оно, в свою очередь, всегда мало, стремится к минимуму. При включении (милли) амперметра параллельно в сеть с измеряемым током сам измеритель сгорит, чего не скажешь о вольтметре. Цифровой тестер, в котором есть функция миллиамперметра, защищён плавким предохранителем – при превышении замеряемой силы тока тот попросту перегорит, не перегружая датчик тока избыточной силой последнего.

Откалибровать (установить на ноль) прибор необходимо, когда со временем эта калибровка нарушилась: на измерительной головке есть винт, изнутри подтягивающий стрелку за специальное «ушко». Оно немного потянет и сдвинет за собой возвратную пружину, без которой бы стрелка не возвращалась в нулевое положение при отключении тока в электроцепи. Цифровые (милли) амперметры в калибровке не нуждаются – располагающийся на печатной плате датчик тока и электроника тестера или амперметра уже согласованы друг с другом на заводе. Но любой прибор проходит регулярную поверку – и первая выполняется на самом заводе, вторую же опытный пользователь может провести и сам, имея под рукой более новый такой же прибор.

Не подключайте стрелочный амперметр «задом наперёд» – если это не «двусторонний» прибор со шкалой, поделённой на «плюсовую» и «минусовую» части. Цифровой амперметр нечувствителен к смене полярности – он покажет «отрицательное» значение, не влияющее на погрешность.

Не пытайтесь использовать постоянный амперметр в электроцепи с переменным током. Показания цифрового прибора будут меняться каждые полсекунды и «плавать» в широких пределах, становясь то отрицательными, то положительными. В сетях с промышленной частотой тока 50-60 Гц стрелочный амперметр продемонстрирует лишь «вибрацию» стрелки около нуля.

Если ток быстропеременный (от сотен до тысяч герц), то показаний не будет, вообще. Переделка стрелочного постоянного амперметра на переменный заключается в установке диода или диодного моста, включённого параллельно шунту прибора. Диоды должны работать в данном диапазоне частот переменного тока – на каждом из диодов указывается граничная частота, выше которой диод применять нежелательно. Если у вас цифровой тестер, используйте режим переменного вольтметра с резистором в 1 ом, включённым параллельно прибору.

Как измерить ток миллиамперметром, смотрите в следующем видео.

Разновидности и их устройство

Все амперметры разделяют на шесть категорий.

Электромагнитные

Чаще всего устанавливают в электрических устройствах, работающих от переменного тока, частота которого составляет 50 Гц. Но могут использоваться и в цепях с постоянным током.

Подходят для использования исключительно в цепях, по которым протекает постоянный ток небольшой величины.

Термоэлектрические

Определяют величину силы тока, когда он проходит по электрической цепи высоких частот. В подобных приборах установлен особый механизм. Он представляет собой проводник и термопару. Когда ток проходит по проводнику, он нагревает его, а закрепленная на нем термопара фиксирует изменение градусов. Под воздействием излучения, исходящего от термопары, рамка амперметра, соединенного со стрелочным индикатором, отклоняется на определенный угол. Степень отклонения будет зависеть от силы тока.

Ферродинамические

В конструкцию подобных амперметров входят:

магнитопровод;
сердечник;
катушка.

Подобные устройства обладают рядом преимуществ перед амперметрами других типов. Среди них:

повышенная точность;
надежность;
невосприимчивость к внешним факторам.

Электродинамические

Их используют, когда необходимо выполнить измерения в цепях, где частота тока достигает 200 Гц. Такие амперметры чувствительны к небольшим перегрузкам и воздействию электромагнитных полей. Подобные приборы применяются в качестве контрольных измерительных устройств.

Цифровые

Это самые передовые измерительные устройства, которые обладают всеми преимуществами аналоговых амперметров, при этом имеют свои уникальные возможности. Именно электронные амперметры пользуются все большей популярностью в промышленности и лабораторных исследованиях.

Поделиться в соцсетях

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!

Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.

Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.

Метки: вольтметр, амперметр

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.

Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.

Как подключить вольтамперметр к зарядному устройству — подборка схем

Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.

Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.
Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter

Что измеряют амперметром

Физическая величина амперметра демонстрирует силу тока в цепи. Ампер привязан к международной системе единиц. Начиная с 1948 года, определена его формула. В ней учитывается магнитодвижущая сила плюс проводимость проводников.

Интересная информация! Есть разделение на кратные и дольные единицы. Опираясь на международное бюро мер и весов, амперметр способен показывать значения в декаамперах, гектоамперах, килоамперах и так далее.

Дольные единицы

Сфера применения широка, и электрики обязательно держат прибор под рукой. Цифровые, а также аналоговые модификации востребованы в промышленности. Еще встречаются модификации для потребности народного хозяйства. В энергетической области устройства позволяют определить силу тока на выходе у электротехники.

Строители используют приборы на площадках, чтобы провести проводку в домах и сооружениях. Автотранспорт, как известно, также функционирует на электронике

Устанавливая бортовой компьютер, важно знать силу тока. Отдельное направление – научные институты

Работая с радиоэлектроникой, важно подключать электрооборудование. Блоки питания подлежат тестированию, и чтобы проверить регулятор, важно использовать амперметр.

Как сделать амперметр из вольтметра Спорт видео

…

2 г. назад

есть желание поддержать канал? в описании канала есть реквизиты. заработать на ЮТУБ http://join.air.io/ua3usy.

…

4 г. назад

Переделка стрелочного вольтметра на 50 В в амперметр на 5 А. Предыдущее видео «Переделка стрелочного амперме…

…

2 г. назад

Рассмотрен пример, как переделать вольтметр в амперметр, рассчитан шунт для амперметра.

…

1 г. назад

Всем привет, дорогие друзья! Недавно у меня вышел из строя мультиметр , а именно он не правильно показывает…

…

3 г. назад

Бешеные скидки на Черной пятнице BLACKFRIDAY 2018 http://ali.ski/vmo1b9 Цифровой вольтметр с AliExpress,переделка в амперметр….

…

3 г. назад

ВНИМАНИЕ! Учитывайте, что напряжение измеряется ДО шунта. Учитывайте мощность резистора

Т.е. если 5А тока,…

…

4 г. назад

Переделка стрелочного вольтметра в амперметр: https://www.youtube.com/watch?v=DzEjj… Переделка и тестирование амперметра…

…

2 г. назад

Переделать стрелочный вольтметр в амперметр можно буквально за пару минут.

…

2 г. назад

Схема переделки вольтметра: https://yadi.sk/i/VHm2OBlw3KawTY В этом видео я поясняю как улучшить точность показания двух…

…

2 г. назад

Видео о том, как сделать шунт для амперметра на нужный вам ток.Расчет шунта для амперметра без всяких формул…

…

12 мес. назад

Переделка Китайского вольтметра за 1 доллар в ампервольтметр Часть 2 https://www.youtube.com/watch?v=x3XO3dB74CA&feature=youtu.be -…

…

2 г. назад

Специально купил несколько вольтметров для опытов, которые не очень то значимые, но их результаты нескольк…

…

12 мес. назад

Переделка Китайского вольтметра за 1 доллар в ампервольтметр Часть 1 https://www.youtube.com/watch?v=Jd5avK_f65g&feature=youtu.be -…

…

4 г. назад

Разбираем стрелочный вольтметр производства СССР, смотрим как светится шкала в темноте, а так же информаци…

…

2 г. назад

Вольтметр и амперметр. Как просто и быстро настроить стрелочные амперметр и вольтметр постоянного тока…

…

5 г. назад

В этом выпуске вы узнаете: как работают электроизмерительные приборы; как устроены магнитоэлектрические…

…

3 г. назад

Бескорпусные вольтметры довольно удобны, но ограничение собственного напряжения питания делает его не…

…

1 г. назад

китайский вольтметр переделка вольтметра в термометр. подробная инструкция новичкам, как сделать термомте…

…

2 г. назад

По просьбе зрителя, делаю обзор о том. как подключить амперметр и вольтметр к самодельному зарядному устрой…

…

8 мес. назад

После тестирования и настройки Китайского электронного модуля амперметра и вольтметра, я решил его помест…

Принцип действия

Устройство современного амперметра предполагает наличие нескольких катушек, среди которых есть подвижная и зафиксированная в одном положении. Соединяются они последовательно или по параллельной схеме. При прохождении через катушки происходит взаимодействие токов, в итоге подвижная катушка отклоняется. Включая прибор амперметр в электроцепь, осуществляется последовательное соединение амперметра с током. В цепях с повышенной силой тока или высоким напряжением, подключается прибор через трансформатор для стабилизации напряжения.

Принцип действия классического аналогового амперметра заключается в том, что параллельно с постоянным магнитом на оси фиксируется стальной элемент со стрелкой. От магнита свойства передаются на данный якорь, причем местоположение и якоря, и магнита, находится на пути прохождения силовых линий. При данном расположении якоря на шкале отображается положение стрелки прибора на нулевом значении.

Когда ток батареи или генератора начинает проходить по шине, вокруг нее появляется магнитный поток. А силовые линии на месте крепления якоря на оси перпендикулярны направлению силовых линий в постоянном магните. От электротока и под воздействием магнитного потока якорь пытается выполнить разворот на 90 градусов, однако этому препятствует поток в магните. От значения и направления тока в шине зависит уровень взаимодействия двух разнонаправленных магнитных потоков. Непосредственно на эту величину стрелка отклоняется от нуля на шкале амперметра.

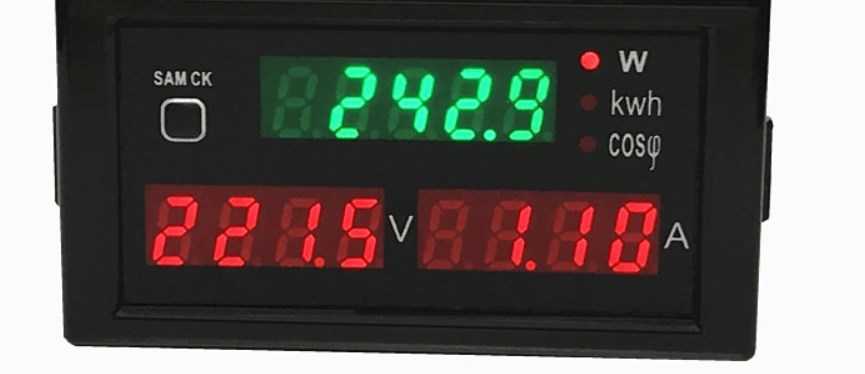

Принцип функционирования цифрового амперметра заключается в том, что аналого-цифровой элемент преобразует значение силы тока в цифровые показатели, которые отображаются на дисплее прибора. Выдача результата определяется частотой процессора, передающего данные на экран.

Watch this video on YouTube

Производители

В основном аналоговые приборы, включая и амперметры, выпускает больше десятка китайских фирм, например, Shanghai Ruichi Industry. То же самое касается цифровых табло и USB-вольтамперметров, используемых новичками, собирающими электроосвещение, электрогенераторы и прочие поделки.

Если ваша задача – цифровой мультиметр, в состав которого входит и функционал (милли) амперметра, то выбор здесь широк – от брендовых Fluke до малоизвестных китайских фирм, например, Patriot. Популярные DT-модели выпускаются в Китае. Амперметр сетевой – на DIN-рейку – может измерять ток до десятых или сотых долей ампера, в качестве миллиамперметра он также сгодится. DIN-амперметры, сочетающие в себе функции вольтметра, в России представлены марками «Мегеон», «Ресанта» и «Меандр».
