Дверные звонки: какими бывают и как выбрать?

Популярные бренды

Хорошим примером беспроводного звонка современного образца является «ЭРА А01». Этот бело-синий аппарат работает на основе аналоговых компонентов. Он способен обрабатывать сигнал от кнопки на расстоянии до 100 м. Предусмотрено 32 полифонические мелодии. Автообучение не используется. Кнопка в комплекте имеет защиту от влаги на уровне IP20. Корпус изготовлен из пластмассы. Громкость не регулируется, светодиодной индикации нет. Источником тока являются батарейки.

Другая беспроводная модель того же производителя — Bionic Champagne. Такой звонок разработан с учетом всех требований современного дизайна. Он может быть применен в любом помещении. Возможно подключение ряда динамиков к одной кнопке или управление одним динамиком с разных кнопок. Предусмотрено 6 разнообразных мелодий. Защищенность кнопки от влаги соответствует требованиям стандарта IP44.

Внимания заслуживает и модель Bionic Silver. Такой серебристый звонок разработан дизайнерами «Эра» с учетом всех последних требований. Конструкция оптимизирована для применения в городе и за городом в равной степени. Предусмотрено 6 отличных мелодий. Радиус действия достигает 100 м.

Как альтернативу многие рассматривают звонки от Evology. Белый беспроводной звоночек этой марки имеет вилку для подключения к сети. Масса устройства составляет 0,25 кг. Дальность срабатывания на открытом месте заявлена до 200 м. Китайские инженеры предусмотрели использование 7 разных мелодий; существуют и модификации других окрасок.

Zamel Classic ST 901 тоже работает в беспроводном режиме. Питание он получает от батареек, и энергии ему хватает на то, чтобы дальность действия составляла 100 м. Производитель заявляет, что его устройство:

  • оснащено 3 разными мелодиями;
  • может использоваться в качестве внутреннего пейджера либо персонального средства подачи сигналов тревоги;
  • оснащено средствами оптической сигнализации (полезно при нарушенном слухе);
  • испускает звук громкостью 80 дБ;
  • работает на частоте 433 МГц;
  • не рассчитанно на эксплуатацию в нестабильной среде (категория защиты — всего лишь IP20).

Любая преграда на пути от передатчика к приемнику сокращает этот показатель. Металлические стенки и другие массивные предметы из металла, толстый камень или многорядная кирпичная кладка понижают его в 2—3 раза как минимум.

Помехи могут создаваться от линий электропередач, высокочастотных или мощных электроприборов и передающей аппаратуры сотовых станций. В нормальных условиях на открытом месте звонки фирмы Zamel могут получать сигнал от кнопки на расстоянии 80—100 м.

Как установить систему (коротко)

Теперь давайте разберемся как подключить электрический дверной звонок.

Инструкция по проведению работ выглядит так:

Иллюстрация
Описание

Электросхема звонка дверного

В первую очередь нужно разобраться со схемой подключения. На фото слева показан правильный вариант, в котором на звонок идет отдельный автомат.
Благодаря этому вы сможете отключать эту часть линии, если вам нужно провести ремонт или подключить другой звонок.
Можно обойтись без распределительной коробки, но лучше поставить и ее.

Установка автомата

Автомат ставится в щитке приборов. Чаще всего там уже есть резервные элементы, нужно просто найти их и подключиться к нужному.

Звонок в разобранном виде

Чтобы подключить основной модуль, нужно снять декоративную накладку. Она может быть закреплена на пару шурупов с обратной стороны, а может держаться на нескольких защелках по сторонам, все зависит от модели. Внимательно осмотрите заднюю часть, и вы сами поймете, что нужно делать.

Проводка под звонок

Стандартно в современных квартирах над дверью есть розетка специально для подключения звонка. Мы будем подключаться напрямую, поэтому розетка снята и провода вытащены наружу.
Концы проводов нужно освободить от изоляции примерно на 2-3 см. Это делается специальным съемником или острым ножом.

Начало монтажа

Провода необходимо протянуть через специальное монтажное отверстие в задней части корпуса звонка

Просто проденьте их, и аккуратно подогните к месту будущего крепления.

Подключение проводов

Оголенные концы проводов вставляются в соответствующие разъемы и затягиваются специальными винтами, которые располагаются сбоку.
Важно хорошо вставить провода в посадочное гнездо, а затем сильно зафиксировать их винтами, контакт должен быть хорошим.

Вкручивание самореза

Для крепления корпуса звонка может быть использовано два варианта проведения работ:
Если поверхность деревянная, то вкручивается саморез. Его шляпка должна торчать над поверхностью примерно на 4-5 мм;
На бетонных основаниях нужно предварительно высверлить отверстие под дюбель 6х40, а затем закрутить в него саморез длиной 45 мм, как раз 5 мм будут торчать над поверхностью.

Корпус подвешен

В корпусе есть проушина, на которую и нужно подвесить конструкцию

Шляпка самореза вставляется в отверстие, потом звонок опускается и фиксируется в сужении прорези. Все очень просто и очень быстро, главное —  не забудьте поправить положение элемента, чтобы он располагался ровно.

Установка верхней части корпуса

После того, как вы подвесили систему, нужно проверить ее. Для этого в сеть подается напряжение, и вы просто нажимаете на кнопку. Если в ответ слышится мелодичный звук купленного вами звонка, значит все нормально.
Остается только аккуратно защелкнуть крепления на корпусе. Декоративная часть одевается тоже очень быстро и очень просто.

Результат работы

Так выглядит звонок после установки. Благодаря тому, что мы сняли розетку, система приобрела более аккуратный вид — нет болтающихся проводов и вилки питания под потолком.
И не нужно волноваться за то, что вы не сможете выключить систему при необходимости, если вы сделали все по рекомендациям из этого раздела, то у вас будет стоять отдельный автомат, с помощью которого вы в любой момент выключите звонок.

Как устроен и как работает звонок дверной электрический?

Чтобы лучше понять устройство этого простейшего прибора, необходимо ознакомиться с его основными составляющими частями. Такой звонок состоит из элемента, отвечающего за подачу электричества; кнопки; пружины; контактов; чашки; якоря; молоточка и электромагнита. Кстати, именно электрический магнит считается самым основным элементом, благодаря наличию которого производится подача сигнала.

Принцип работы этого прибора предельно прост. Дверной звонок проводной представляет собой устройство, издающее звуковой сигнал при подаче питания. Для того чтобы замкнуть питающую цепь, необходимо нажать кнопку

Немаловажно, что у таких приборов имеется возможность разнесения элементов в разные места. Кнопка звонка располагается снаружи, на входной двери, а сам он находится внутри квартиры

Замыкание и размыкание электрической цепи происходит благодаря наличию все того же электромагнита.

Установка беспроводного звонка

После покупки такого устройства нужно осмотреть его комплектацию. Кроме основных комплектующих современные дверные звонки могут иметь модули домофона, видеоглазка, датчика движения и т.п. Проверьте, чтобы все комплектующие были на месте.

Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Установка внутренних блоков беспроводного звонка.

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.

Причины проблемы и пути её решения

Возможные причины того, почему сам по себе звонит беспроводной звонок, достаточно обширны. Тем не менее, чаще всего возникают первые две.

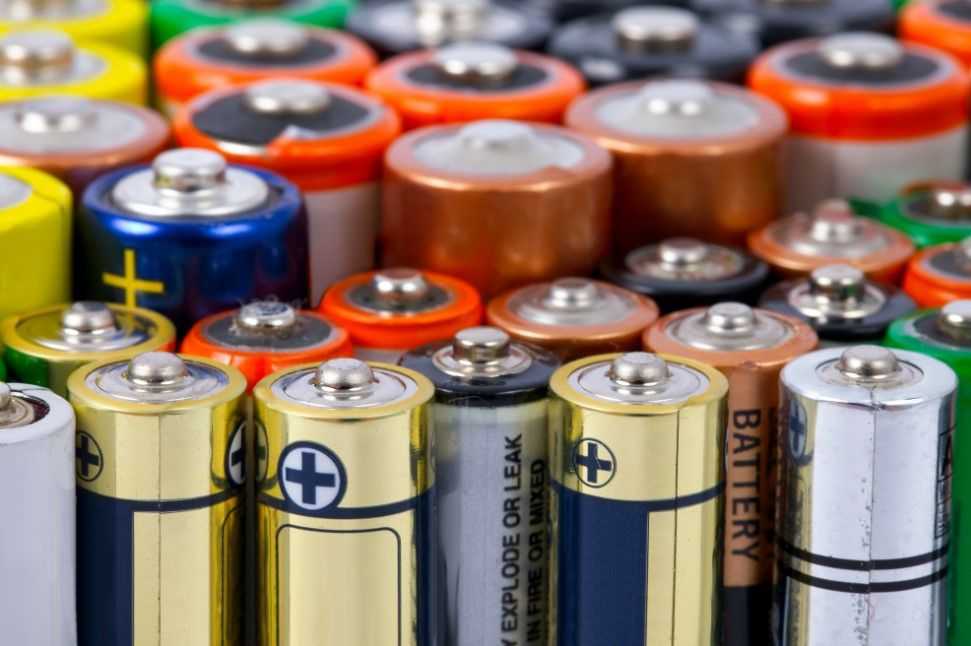

Разрядились батарейки

Данная причина – одна из самых распространённых. Именно эта причина имела место в моём случае. Замените батарейки на новые. Это  простой способ, как исправить беспроводной звонок, который сам звонит. Стоит сказать, что не всегда снижение заряда батарейки приводит к подобному «полтергейсту»: это дело случая.

Совпадает частота с другим гаджетом

Это не менее распространённая проблема, которая породила много анекдотичных ситуаций. Для срабатывания вашего беспроводного гаджета достаточно нажать кнопку соседей. Сигнал может передаваться между этажами подъезда или даже на соседние дачные участки, и устройство будет звонить без видимых причин. Чтобы устранить неприятность, можно заменить беспроводной девайс, но не факт, что он не совпадёт по частоте с устройством другого соседа.

Вам нужно изменить частоту радиоканала, по которому передаётся сигнал. Сделать это не сложно, есть три возможных способа:

  • Если девайс относится к более высокой ценовой категории, на нём может быть колёсико регулировки частоты или переключатель каналов. Подкручивайте его и звоните, нажимая на кнопку, и постепенно отдаляйте приёмник и кнопку.
  • Вы можете снять корпус и найти подстроечный резистор катушки индуктивности. Чтобы его подкрутить, понадобится диэлектрическая отвёртка. Возможно, операцию нужно будет проделать и в приёмнике, и в кнопке. Выполняйте подстройку аккуратно, чтобы при необходимости можно было вернуть всё в изначальное положение. К сожалению, иногда эта деталь в конструкции отсутствует.
  • Обратитесь с просьбой о смене частоты к радиолюбителям, на радиорынок либо в сервисный центр. Мастер выполнит то же, что написано в предыдущем пункте, устранив причины. Но вам не придётся самостоятельно разбираться с электроникой.

После этого, вы сможете пользоваться беспроводным гаджетом и дальше, пока он не начнёт пересекаться по частоте с новыми девайсами соседей. Вероятность здесь достаточно низкая, а если это и случится, вы знаете, что делать.

Другие причины

  • Помехи от других радиоустройств. Срабатывание может вызвать даже автосигнализация или беспроводной пульт радиоуправления от детских машинок. В этом случае надо поменять частоту, как описано выше.
  • Заела кнопка. Нажмите на неё несколько раз. Если проблема сохранится, можно разобрать кнопку и собрать её заново.

  • Влияние низкой температуры. Речь идёт не только о морозе, а и о перепадах температур вообще. Расширение и сжатие частей девайса вполне может вызвать самопроизвольное срабатывание, и он начнет звонить сам по себе.
  • Попадание жидкости. Если беспроводной звонок срабатывает сам, его может просто коротить от влаги. Причём для этого не обязательно, чтобы он находился на улице или попал под дождь: в качестве причины достаточно повышенной влажности воздуха. В этом случае советуют почистить плату и залить её лаком. Либо можно купить звонок с пылевлагозащитой.

  • Металлическая дверь или ворота. Если повесить беспроводное устройство непосредственно на проводящую поверхность, то оно вовсе может перестать работать. Металл блокирует радиосигналы. В другом случае, металл выступает в качестве большой антенны, и звонок может начать самопроизвольно звонить. Чтобы избежать проблем, используйте деревянную плашку или располагайте устройство на отдельном столбе или кирпичной стене.
  • Износились детали, отошли проводки. Если болтающийся провод виден визуально, его можно припаять самостоятельно. В другом случае поможет визит к мастеру. Самостоятельно выявить или исправить проблему, если вы не радиолюбитель, будет сложно.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Как подключить звонок к питанию

В этой главе речь пойдет об электрическом подключении. Рассматривать будем отдельно проводные и беспроводные модели, так как питание и способы его подводки/подачи разные.

Проводные модели

Подавляющая часть дверных звонков проводного типа питается от 220 В и лишь около 10-15% от 12 или 24 В. При установке на улице, во дворе частного дома, второй вариант более безопасен, так как пониженное напряжение не представляет опасности для человека. Но в этом случае обязательно наличие инвертора, преобразующего 220 В в более безопасное низковольтное электропитание 24 или 12 В.

При подключении звонка к сети 220 В питание можно взять от ближайшей распаечной коробки. Внутренний блок дверного звонка обычно устанавливается рядом с дверью. Тут же обычно есть распределительная коробка, от которой питание идет на освещение. Вот тут и можно подключить звонок.

Схема подключения дверного звонка проста: фаза заводится на кнопку, от нее идет на один из выходов внутреннего блока. Ко второму контакту блока подается нулевой провод. Схема этого подключения на рисунке ниже.

Какие провода использовать

Кроме того, как подключить звонок, надо подумать, чем его можно подключить. Токи в этих устройствах совсем маленькие, и при подключении в квартире (трасса между звонком и внутренним блоком) подойдет буквально любой провод в изоляции. Это может быть даже телефонная лапша, интернет-кабель, витая пара.

Подключить звонок в квартире можно «лапшой» с солидным диаметром жил

При необходимости тянуть питание на улице, требуется уже силовой кабель — или NYM самого малого сечения. Можно также использовать провода в резиновой или ПВХ оболочке, но прокладывать их лучше в защитном гофрошланге.

Две кнопки

Иногда к одному звонку надо подключить две кнопки — например, от калитки и уже от входной двери. В этом случае их подключают параллельно.

С распредкоробки выходит два провода, подключенных к фазе. Один тянут на одну кнопку, второй — на другую. От второго контакта каждой из них приходит провод. Оба этих проводника заводятся на один из контактов внутреннего блока. На второй свободный контакт подключается провод от «нейтрали» с распределительной коробки. При такой схеме подключения звонок будет работать при нажатии любой из кнопок.

Два звонка

В проводном исполнении можно поставить не только две кнопки, но и два звонка. Можно даже три, если надо. Эта ситуация встречается чаще. Например, один звонок поставить в доме, второй — в постройке, в которой проводится не меньше времени, чем в доме. На летней кухне, в гараже и т.п.

Как подключить звонок в таком случае? К питанию параллельно подключаются два звонка. Для этого на кнопку подаем фазу из распределительной коробки. Со второго вывода кнопки уходит два проводника: по одному на оба звонка. На свободные выводы звонков подаем «нейтраль» — снова-таки два провода.

Беспроводные дверные звонки

Беспроводные модели чаще всего питаются от батареек, но есть модели, внутренние блоки которых питаются от 220 В. Но во втором варианте все что необходимо — просто воткнуть их в розетку — на тыльной стороне есть стандартная вилка. Так что вопроса как подключить звонок в этом случае не возникает.

Беспроводные модели — разный вид, разные стили

В регионах с холодными зимами с кнопками, которые работают от батареек, надо быть аккуратнее: не все из них могут работать при -20°C, не говоря уже о более низких температурах. Хорошо себя чувствуют в морозы литиевые батарейки. Но они бывают не во всех форматах, а только в АА и ААА. Так что лучше всего найти звонок, у которого кнопка работает от источников питания такого типа. Если у вас уже есть звонок и батарейки там регулярно «садятся» можно попытаться найти другой выход:

Возможно, есть и другие способы того как подключить звонок в беспроводном варианте чтобы он работал в морозы.

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Как установить беспроводной?

Если говорить об установке беспроводного аналога, то все существенно проще. Особенно если речь идет о моделях, что работают прямо от розетки. Тогда достаточно клавишу звонка поставить на дверь или на стену. В зависимости от расположения клавиши и главного блока можно использовать для их закрепления дюбеля либо саморезы.

Сначала кнопку следует приложить к поверхности и через отверстия, на которых она будет закрепляться, сделать метки для будущих креплений. После этого при помощи перфоратора проделываются отверстия, в которые забиваются дюбеля. Теперь следует приложить и прикрутить клавишу, куда вставляется источник энергии. Если монтаж производится на поверхность, выполненную из дерева, то достаточно будет использования саморезов.

Теперь включаем основной блок в розетку, что должна находиться недалеко в прихожей. Вообще, чем она будет ближе, тем лучше, ведь звонок имеет ограниченный радиус действия.

Особенностями модели будет также то, что беспроводной дверной звонок обычно музыкальный. То есть он вместо какого-то звонка воспроизводит мелодию.

Иногда владельцы квартир осуществляют небольшую модернизацию и подключают беспроводной звонок к датчику движения. Это позволяет сделать некий запасной механизм на случай того, что кнопка не сработает. У беспроводных звонков такое бывает, если между кнопкой и главным блоком существуют какие-то серьезные препятствия. Например, бетонные стены. Правда, несрабатывание звонка все равно – редкость. Но такой вариант позволяет быть увереннее, что звонок сработает, и иногда отпадает надобность вообще нажимать на клавишу. Правда, у такого способа есть и минус. Если кто-то просто проходил на площадке у двери, то звонок будет срабатывать, чем будет беспокоить владельцев жилища без надобности. По этой причине следует максимально подумать необходимость такого устройства.

Ремонт дверных звонков в Москве и МО

Дверной звонок – одно из самых привычных и незаменимых устройств в современном обиходе, поломка которого вызывает целый ряд неудобств для хозяев квартиры и их гостей. Необходимость срочно починить дверной звонок возникает в следующих случаях:

  1. Поломка кнопки звонка;
  2. Поломка сигнального устройства;
  3. Проблемы с подачей электричества;
  4. Неисправность трансформатора или батареи.

Если вы не знаете, как отремонтировать звонок в квартире, можно вызвать экстренного мастера LOCKSERVICE. Мы предлагаем:

Ремонт дверного звонка можно существенно упростить, установив беспроводное устройство. В этом случае вам уже не придется беспокоиться о токе или проводке, так как беспроводная система работает от батареек. Некоторые дверные звонки такого типа снабжены дополнительными функциями, например, разными тонами кнопок для передней и задней дверей или специальным детектором движения. Ремонт беспроводных дверных звонков зачастую сводится к замене элементов питания.

Самостоятельный ремонт устройства

Самостоятельный ремонт звонка сопряжен с необходимостью поиска подходящих деталей в специализированных магазинах, что может занять достаточно много времени. Чтобы понять, как починить дверной звонок того или иного типа, нужно хорошо разбираться в электрике. Неумелая попытка ремонта изделия может привести к ещё более серьезной поломке или даже к болезненному удару током, поэтому лучше доверить эту работу профессионалу.

Выбирая в интернете подходящих специалистов для ремонта, следует учесть, что не каждый мастер обладает необходимой компетенцией для починки сложного электронного устройства с расширенным функционалом. Признаком неквалифицированного мастера могут быть слишком низкие цены, а также универсальность – предлагая слишком широкий спектр различных услуг, такие профи часто не имеют достаточного опыта в каждой из своих специализаций.

Чтобы избежать негативных последствий непрофессионального ремонта дверного электрозвонка и лишних денежных трат на их устранение, лучше всего доверить эту работу опытному сотруднику LOCKSERVICE, который быстро и качественно выполнит работу любой сложности с гарантией сроком до трёх лет на все виды услуг.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями

Оформление кнопки можно также подобрать под дизайн входной двери.

Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине

Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Дверные звонки — специальные устройства, подающие при нажатии на кнопку звуковой или световой сигнал. Самые первые дверные устройства имели механический и электромеханический принцип действия. Правила, определяющие как подключить звонок в квартире, обусловлены видом изделия и степенью сложности системы.

Беспроводной

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора.

Один тянут на одну кнопку, второй — на другую. При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время.

Внешний вид такого дверного звонка сорокалетней давности показан на картинке.

Выбор в пользу того или иного типа звонка, зависит от существующих условий для его подключения, а именно того, какая выполнена проводка. У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Проводные подключаются к сети В, есть модели, работающие от пониженного напряжения 12 В.

См. также: Энергоаудит предприятия

Схемы подключения дверного звонка к 220 вольтам (квартира, дом)

Чтобы отключить дверной звонок, нужно сначала отключить питание в автомате, затем демонтировать крышки, отсоединить провода, отключить трансформатор и снять основной и дополнительный блоки. По способу исполнения есть электрозвонки проводные и беспроводные.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. Ток маленький, следовательно для этого звонка вполне подойдет любой маломощный трансформатор. После этого можно прикрепить главный блок к стене с помощью дрели. Также не забудьте закрыть щитовую панель и сделать пометку, в каком месте подключен трансформатор и за что он отвечает.

Беспроводной

Так как фиксация положения выключателя в этом случае не требуется, то для работы с импульсным реле применяют обычные кнопки. Есть два типа питания беспроводных звонков: Внутренний блок и кнопка работают от батареек.

Так как после трансформатора оба этих контакта эквивалентны фазе. Сначала нужно поместить его на стене и просверлить отверстие для проводников.
Установка дверного звонка своими силами. Часть 3

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Как подключить звонок в квартире правильно

Итак, как подключить звонок в квартире, чтобы Вас лишний раз не могли побеспокоить хулиганы, председатель ТСЖ, пьяный сосед, забывший ключи от общей двери на лестничной площадке, коллекторы и другие непрошеные гости. Все очень просто: мы разорвем цепь питания звонка и поставим туда выключатель.

Все звонки со стороны лестницы выглядят практически одинаково: в виде кнопочки. Зато со стороны квартиры они все так не похожи друг на друга. Нас будет интересовать та часть звонка, которая как раз находится внутри квартиры. Перед нами самый обычный звонок, который висит у нас на стене (у Вас может быть другой, но суть от этого не меняется):

Давайте аккуратно снимем декоративную крышку звонка и посмотрим, что у него внутри:

У любого звонка есть 2 контакта, к которым подводятся провода и образуют электрическую цепь:

Все , что нужно сделать — это в цепь звонка встроить выключатель:

Выключатель может быть любой. Может быть кнопочный или типа «тумблер». Далее, в декоративной крышке звонка нужно просверлить отверстие под этот выключатель. Делать это нужно аккуратно, чтобы в целом все выглядело эстетично:

Когда Вы просверлили крышку, установили в нее выключатель, посмотрели, что все красиво и аккуратно получилось (Вы, что называется, примерились), можно пока вынуть выключатель из крышки и уже заниматься электрикой. Что нужно сделать? К двум контактам звонка подводятся провода. Нужно отцепить один из контактов и сделать электрическую цепь через выключатель. Думаю, что все в школе на уроке труда собирали электрическую схему, состоящую из лампочки, выключателя и проводов. Так вот, тут есть повод «тряхнуть стариной». Вместо лампочки у нас выступает звонок. Ничего сложного в схеме подключения звонка нет, просто посмотрите на следующую картинку:

Провод, который напрямую подводился к правому контакту звонка, мы пропустили через выключатель, используя для этого еще 2 куска провода.

Нюанс. У нас может быть 2 звонка в квартиру: один с лестничной площадки у лифта, второй — непосредственно перед дверью. В этом случае, когда Вы снимите декоративную крышку, то к одному из контактов звонка могут идти сразу 2 провода. В моем случае так и было: 2 провода шли к левой клемме звонка. Абсолютно без разницы, через какую клемму подсоединять выключатель. Конечно это проще сделать это там, где подводится всего 1 провод, поэтому я и выбрал правую клемму.

Итак, все закончено: провода подсоединены к выключателю. Теперь можно установить выключатель в декоративную крышку, а саму крышку поставить на корпус звонка:

В итоге, примерно так может теперь выглядеть Ваш звонок после небольшой доработки. Можно на рынке подобрать выключатель полностью под цвет крышки, но это Вы уже сами решите, как лучше, как красивее. Но главное — другое! Теперь, если Вы никого не хотите слышать, не хотите, чтобы Вам кто-то названивал в дверь, просто нажмите на кнопочку со стороны квартиры, и все!

Итак, как подключить звонок в квартире, чтобы быть защищенным от непрошеных гостей Вы знаете. Между прочим, бывает ситуация с точностью до наоборот, когда Вы ждете гостей, но через некоторое время понимаете, что это чужие люди и от них нужно срочно избавляться. Об этом читайте здесь.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
