Назначение и примеры расчета цветной маркировки резисторов

Дифференциальный автомат или УЗО?

Дифференциальный автомат от УЗО можно отличить следующими способами:

• По надписи на корпусе. На современных аппаратах производители обычно указывают название прибора;
• По маркировке: АВДТ — автоматический выключатель дифференциального тока (дифференциальный автомат) ВД — выключатель дифференциальный. (УЗО)


  УЗО	Диф. автомат

• По временной характеристике времени срабатывания: Если перед номиналом тока указаны буквы A, B, C (например С 16А) — перед нами диф. автомат. Эти буквы обозначают быстродействие автомата, А- наиболее быстрые, С – самые медленные, но и самые дешевые. Обычно для бытовых нужд используют автоматы с С-характеристикой.
• По схеме, изображенной на корпусе прибора. УЗО имеет лишь дифференциальный трансформатор:

  На схеме дифференциального автомата помимо диф. трансформатора указаны обмотки теплового и электромагнитного расцепителя:

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

• символ «Е» или «R» говорит о том, что номинал выражен в омах;
• буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
• знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то удельное сопротивление выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Стандартная и нестандартная цветовые маркировки

Нестандартная маркировка

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
серебристый	—	1·10−2 = «0,01»	10	—	—
золотой	—	1·10−1 = «0,1»	5	—	—
чёрный	1·10 = 1	—	—	—
коричневый	1	1·101 = «10»	1	100	1 %
красный	2	1·10² = «100»	2	50	0,1 %
оранжевый	3	1·10³ = «1000»	—	15	0,01 %
жёлтый	4	1·104 = «10 000»	—	25	0,001 %
зелёный	5	1·105 = «100 000»	0,5	—	—
синий	6	1·106 = «1 000 000»	0,25	10	—
фиолетовый	7	1·107 = «10 000 000»	0,1	5	—
серый	8	1·108 = «100 000 000»	—	—	—
белый	9	1·109 = «1 000 000 000»	—	1	—
отсутствует	—	—	20 %	—	—

Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя

Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора)

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Стандартная цветовая маркировка резисторов

Следующие правила помогут правильно идентифицировать пассивные компоненты электрических схем:

• маркировка резисторов сдвинута к одному из выводов, этим приемом обозначают начало кода;
• считывание информации выполняют по направлению слева направо;
• для изделий с большими допусками достаточно трех кодовых линий;
• резисторы с номиналами высокой точности (10% и менее) обозначают пятью полосками;
• дополнительными цветовыми кодами отмечают особые характеристики.

Цветная маркировка с 3-мя полосками

Такой вариант применяют при допустимом значительном отклонении от номинала (20%). Первые две линии (Л1, Л2) обозначают цифровые данные в соответствии с рассмотренной выше универсальной таблицей. Последняя (Л3) – соответствующий множитель.

Таблица сопротивлений с обозначениями пленочных и проволочных резисторов

Полученные знания можно использовать для расшифровки конкретного примера:

• на корпусе – три полосы (Л1 – желтая, Л2 – серая, Л3 – зеленая);
• отмеченный порядок считывания определяют по смещению цветовых компонентов в соответствующую сторону;
• по таблице цветов уточняют соответствие кодов (Л1 = 4; Л2 = 8; Л3 = 5);
• для пересчета в электрическое сопротивление применяют формулу: R = (Л1*10 + Л2) * 10Л3;
• подставив цифры, вычисляют номинал (электрическое сопротивление): R = (4*10 + * 105 = 48 * 105 = 4 800 000 Ом = 4,8 МОм.

Маркировка 4-мя цветными кольцами

Увеличением количества полос повышают информационную емкость кодировки. Такой вариант подходит для обозначения изделий с более точными, чем в предыдущем примере, номинальными значениями электрического сопротивления. Отличают принадлежность к определенному ряду по цвету последней полоски:

• золотой – Е24(5%);
• серебристый – Е12 (10%).

Расшифровку первых трех элементов делают с применением рассмотренной методики.

Цветная маркировка 5-ю полосками

В этой кодировке используют аналогичные принципы, но с учетом повышенной точности производственных процессов. Обозначение резисторов с учетом соответствия цветов допускается в процентах:

• серый – 0,05;
• фиолетовый – 0,1;
• синий – 0,25;
• зеленый – 0,5;
• коричневый – 1;
• красный – 2.

Пример:

• по самой крупной линии (смещению в определенную сторону) определяют начало кода;
• с помощью таблицы устанавливают цифровые значения соответствующих цветов;
• Л1 – красный – 2;
• Л2 – синий – 5;
• Л3 – синий – 5;
• Л4 – коричневый – 1 (степень десяти);
• Л5 – золотой – 5% допуск;
• рассчитывают резистор по цветам с применением модифицированной формулы: R = (Л1*100 + Л2*10 + Л3) * 10Л4;
• вставив расшифрованные цифровые значения, определяют R = (2*100 + 5*10 + 5) * 101 = 255* 10= 2 550 Ом (±5%).

Использование 6-ти цветных колец для маркировки резисторов

Электрическое сопротивление по цветным полоскам определяют по аналогии с представленной выше методикой. Дополнительный элемент кода используют для обозначения изменения рабочих параметров элемента в зависимости от температуры.

Соответствующий показатель (ТКС) измеряют в ppm (одна миллионная) от номинального сопротивления на 1°C. Соответствие цветов последней линии (Л6) по этому коэффициенту:

• белый – 1;
• фиолетовый – 5;
• синий – 10;
• оранжевый – 15;
• желтый – 25;
• красный – 50;
• коричневый – 100;

Следует отметить! Данное правило применяют с исключениями. В некоторых случаях шестую позицию производители используют для размещения сведений о надежности изделия. Чтобы исключить ошибочное считывание информации, расширяют на 50% последнюю линию. Необходимо правильно оценивать подобное увеличение размеров, которое похоже на стандартное обозначение начала цветового кода.

Этот показатель определяют в ходе лабораторных испытаний. Проверяют определенное количество изделий в товарной партии. Тестирование выполняется с помощью имитации рабочих условий на протяжении 1 тыс. часов. Итоговый результат показывают в процентах зарегистрированных отказов. Определить надежность резистора по цветам несложно с помощью следующего списка (данные приведены в %):

• желтый – 0,001;
• оранжевый – 0,01;
• красный – 0,1;
• коричневый – 1.

Нестандартная маркировка импортных резисторов

Несмотря на принятые правила цветной маркировки, некоторые компании используют свои стандарты. К ним можно отнести:

1. Philips – производитель бытовой и промышленной электроники, который ввел некоторые свои стандарты в область маркировки резисторов. Так можно отметить, что цвета компания использует не только для обозначения основных характеристик, но и для отображения о технологии производства и свойствах компонентов. Для этого сам корпус окрашивается в определенный цвет, а кольца располагаются в определенном порядке друг относительно друга.
2. CGW и Panasonic также ввели свои правила маркировки. Так эти производители проводят нанесение информации об особых свойствах резистора.

Практически все производители в мире приняли установленные правила, что позволяет упростить процедуру идентификации номиналов.

В заключение отметим, что кроме цветовой маркировки могут присутствовать буквенно-числовые обозначения. Они наносятся на поверхность довольно крупных вариантов исполнения резисторов и также могут использоваться для выявления рабочих характеристик.

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

• E48 (2%) — алый цвет;
• E96 (1%) — коричневое цветовое решение;
• E192 (0,5%) — зеленый цвет;
• 0,25% — синее цветовое решение;
• 0,1% — фиолетовый;
• 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

1. Коричневое цветовое решение — 100 ппм/OC.
2. Алый — 50 ппм/OC.
3. Желтый цвет — 25 ппм/OC.
4. Оранжевое цветовое решение — 15 ппм/OC.
5. Синее цветовое решение — 10 ппм/OC.
6. Фиолетовое цветовое решение — 5 ппм/OC.
7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

1. Коричневый — до 1 %.
2. Алый цвет — не более 0,1% отказов.
3. Оранжевое цветовое решение — не больше 0,01% отказов.
4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Примеры чтения по цветной маркировке

Пример для общего понимания цветовой маркировки

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая — «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос — зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа — калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно — это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Чтение 6-ти полосных маркировок резисторов

Как определить сопротивление резистора по цветным полоскам

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

Тестер транзисторов / ESR-метр / генераторМногофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Цифровой мультиметр AN8009Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Расшифровка цветовой маркировки резисторов

Для резисторов с точностью 20 % используют систему обозначения с тремя полосками, для резисторов с точностью 10 % и 5 % обозначение значения с четырьмя полосками, для более точных резисторов сопротивление+допуск маркируется пятью либо цветными шестью полосками. Первые две полоски на резисторе всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками на корпусе резистора.

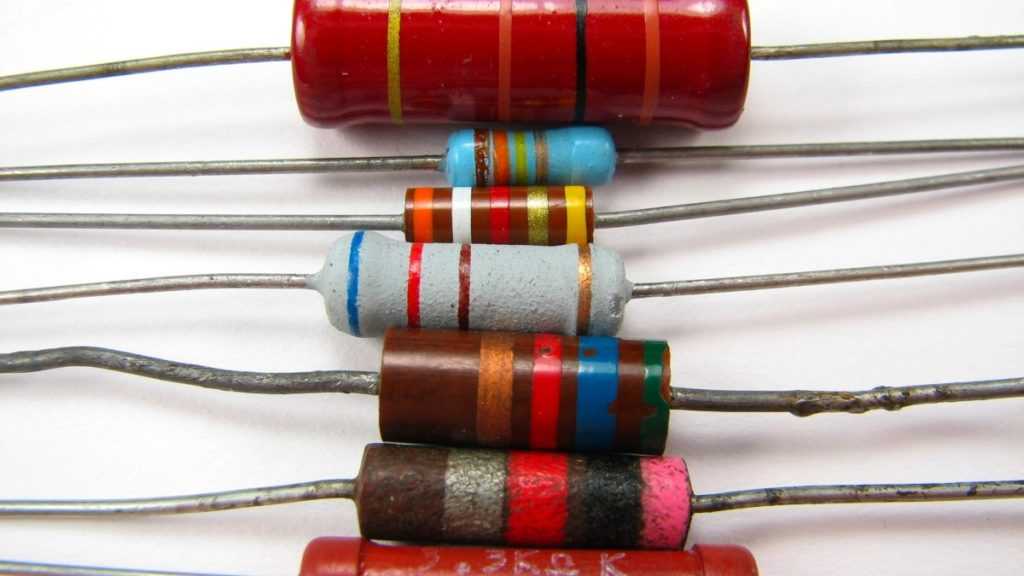

Различные резисторы

Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, когда она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы). Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью.

В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент. Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю корпуса резистора, чем последняя.

Таблица цветной маркировки резисторов

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

1. Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
2. 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
3. 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
4. Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.
