Как сделать паяльник своими руками в домашних условиях

Низковольтное приспособление из шариковой ручки

Для изготовления паяльника понадобятся следующие атрибуты:

• канцелярская ручка;
• резистор типа МЛТ;
• кусок двухстороннего текстолита;
• стальная проволока (d=0,5 мм);
• медная проволока диаметром (d=1 мм).

Алгоритм действий

1. Первым делом снимают лакокрасочный слой с поверхности резистора МЛТ-0,5. Для этого подойдет бритвенное лезвие или кухонный нож. Если краска не желает слазить, то можно подключить элемент к источнику питания и слегка прогреть его.
2. Подготавливают цилиндрический бочонок. Одна проволока, выходящая из него, срезается. В этом месте сверлят отверстие под проволоку из меди. Нужно помнить, что недопустимо соприкосновение проволоки с чашечкой, поэтому делается раззенковка сверлом с большим диаметром. После этого делают мелкий пропил для токопроводящего стержня на чашечке МЛТ.
3. Формируют из стальной проволоки небольшое кольцо, по диаметру соответствующее пропилу на МЛТ.
4. Из текстолитового куска выпиливается плата. Её габариты рассчитывают исходя из размера шариковой ручки и имеющейся проволоки.
5. Все узлы собираются воедино. Тонкое жало устанавливается в посадочную область. Нужно быть предельно осторожным, чтобы случайно не спалить миниатюрную конструкцию. Из слюды делают защитный слой. Благодаря ему медная проволока не прожжет резистор.
6. Проверяют самодельный прибор, подключив его к электрической сети с помощью обычного блока питания на 1 А. Нельзя, чтобы напряжение превышало 15 В.

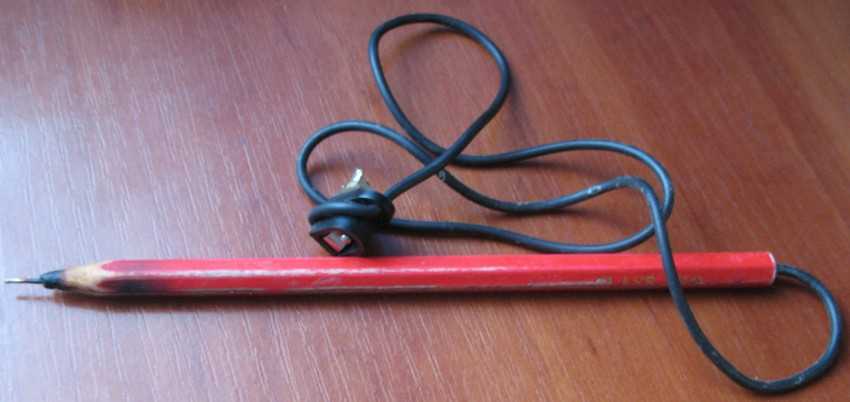

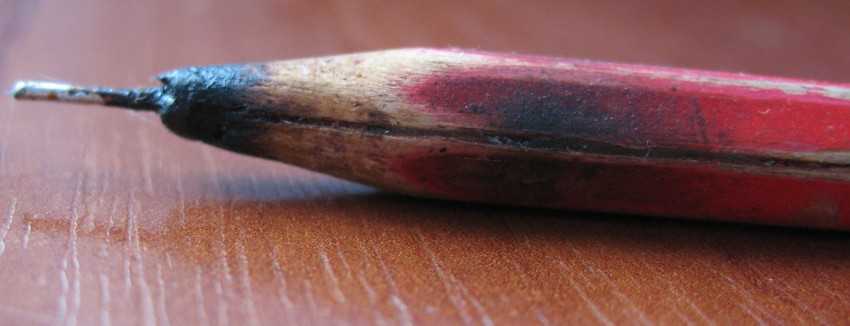

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.

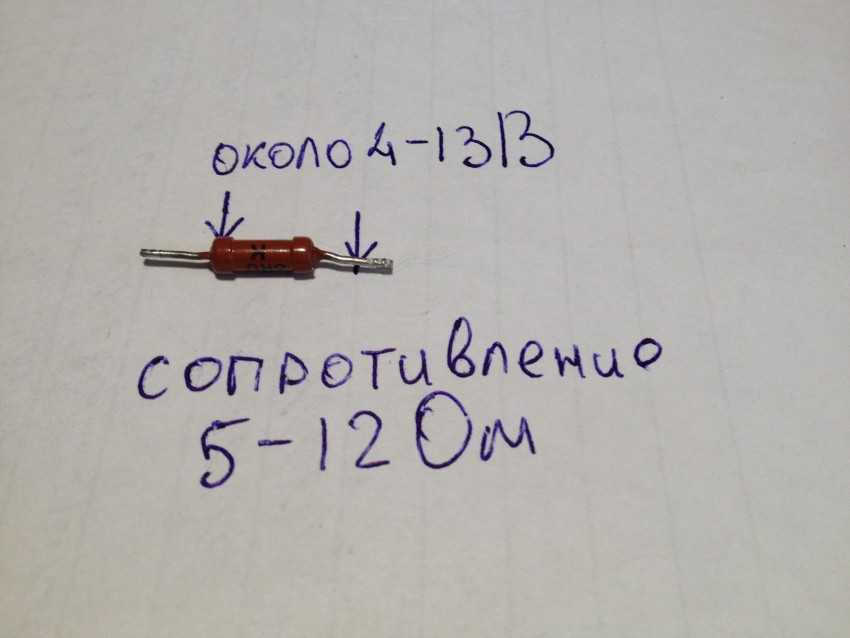

• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Электроизолирующая часть

Чтобы нихромовая нить и другие контакты не замыкались, нам нужно подготовить специальную изолирующую смесь. Для этого нам понадобится тальк и силикатный клей. Добавляйте тальк в силикатный клей и постепенно перемешивайте, нам нужно добиться консистенции жидкой сметаны.

1 этап создания

На металлическую основу паяльника необходимо надеть трубку из меди. Поверх трубки наносится слой в 1 миллиметр изолирующей смеси. Теперь нужно плотно намотать 30 см нихромовой нити 0.2 мм. Оставшиеся концы выведите в стороны для подключения питания в дальнейшем.

2 этап создания

Теперь нанесите слой изолирующей массы поверх созданной обмотки их нихромовой нити. Возьмите рукоятку из дерева и просверлите отверстие, оно должно быть больше диаметром чем наш нагревательный элемент.

Затем смажьте отверстие клеем с тальком и вставьте нагревательную часть. После этого паяльник отправляется на просушку в теплое место на 12 часов.

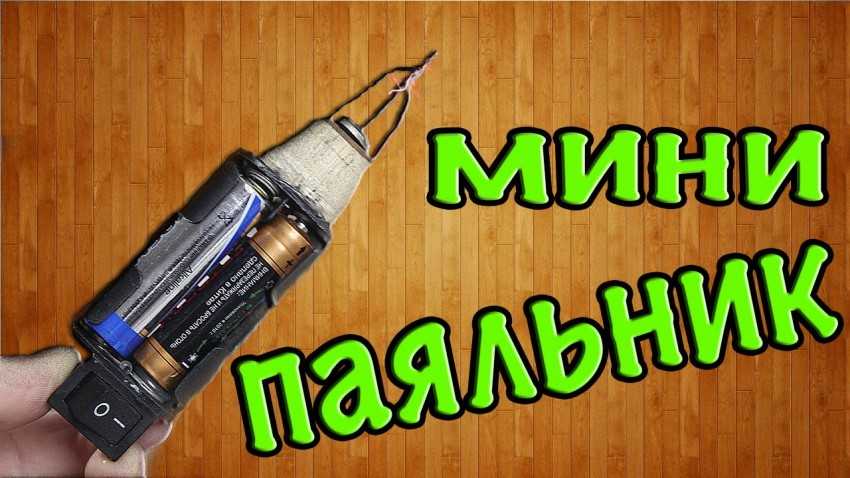

Осталось установить 2 батарейку на корпус и подсоединить все наши части. Первым делом установите батарейки и соедините проводку от батареек с выключателем.

От него уже соединяем с одним концом нихромовой проволоки, после этого другой конец подключаем к другому контакту питания.

Такой паяльник может проработать на одних батарейках часа 2, а это довольно хороший результат. Этот паяльник довольно простой и при необходимости можно осуществить самостоятельный ремонт паяльника, а это большой плюс. Мы думаем, что статья была интересной для вас, желаем вам успехов в сборке!

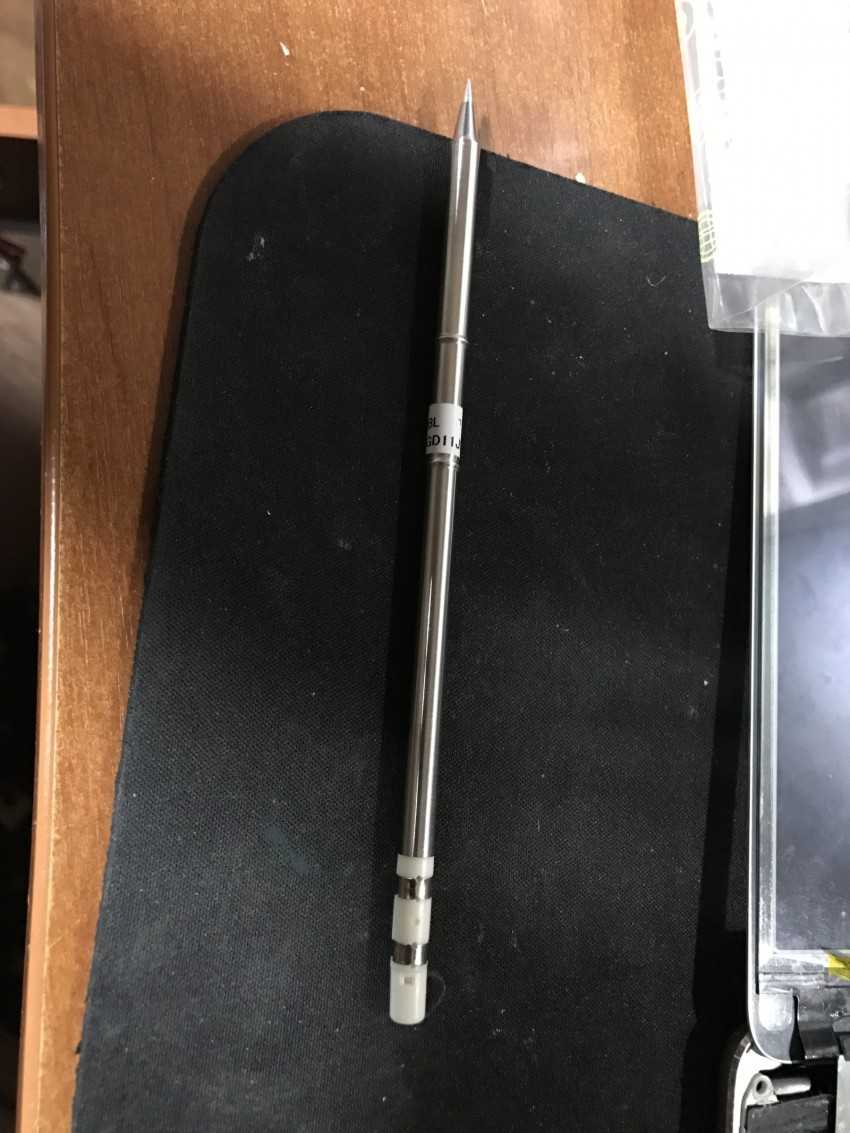

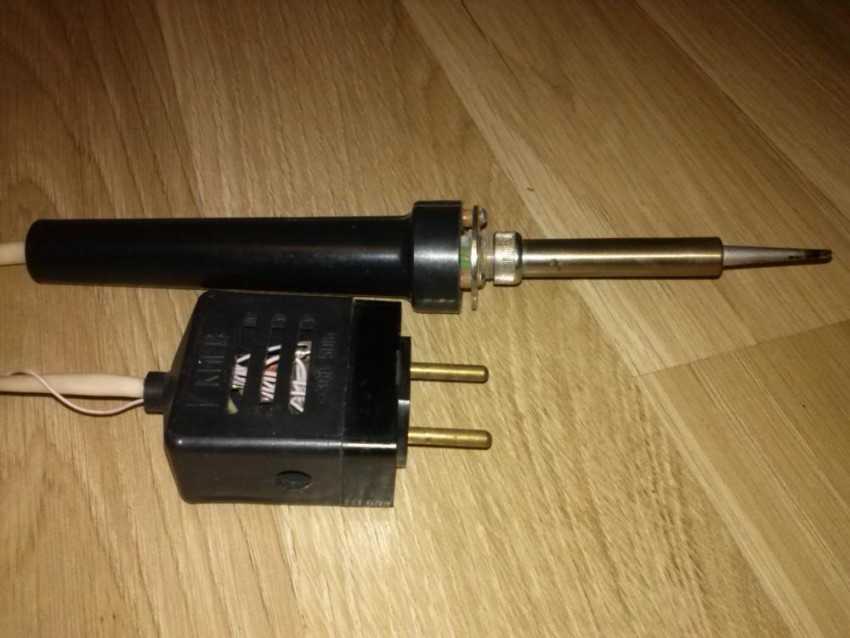

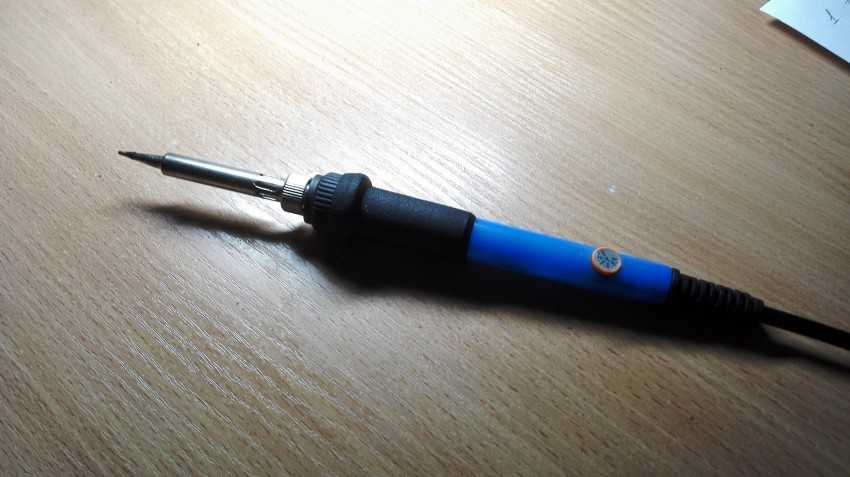

Разновидности жал

Все современные наборы жал для паяльников существенно отличаются между собой, все зависит от материала, защитного покрытия, формы и толщины

Кроме того, каждый сменный инструмент может рассеивать разную по величине мощность, что очень важно при выборе наиболее подходящего изделия. Специалисты утверждают, что больше всего нужно учитывать то, из какого материала изготовлено жало и какую форму оно имеет

Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием. Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

• Итоговая способность к накалыванию энергии на месте пайки. Именно эта характеристика определяет возможность качественного и равномерного прогрева рабочей зоны.
• Уровень теплопроводности, который определяет итоговое количество тепла, поступающего от паяльного инструмента к рабочей зоне.
• Степень устойчивости используемого наконечника к окислению.

Но, несмотря на все имеющиеся преимущества, даже медные жала имеют свои недостатки. Основная часть из них связана с низким уровнем износоустойчивости материала и тем, что они подвержены негативному воздействию коррозии. Для устранения этих нюансов производители наносят на жало никелевое или же стальное покрытие, при этом теплопроводность наконечника меняется.

Из-за того, что газовые паяльники широко востребованы как в частной, так и промышленной сфере, производители выпускают широкий ассортимент наконечников с различными эксплуатационными характеристиками. Благодаря этому можно приобрести наиболее подходящий стержень для паяльника по доступной цене.

Из шариковой ручки

Сделать мини-паяльник дома своими руками можно, используя и обыкновенную шариковую ручку. Но это, конечно, не единственный материал, который понадобится.

Процесс изготовления такого мини-паяльника тоже предполагает применение резистора МЛТ. От него отрезают ножку, и в появившейся в результате этого чашечке высверливают отверстие диаметром 1 мм.

В резисторе советского производства (точнее говоря, в его керамическом корпусе) уже есть готовое сквозное отверстие приблизительно такого же диаметра, и именно в него нужно вставить медное жало паяльника.

На следующем этапе нужно взять приготовленную заранее проволоку и загнуть в кольцо. Ещё один важный элемент в этой конструкции — маленькая прямоугольная плата из текстолита. К ней нужно припаять провода, а кольцо из проволоки следует припаять к резистору. После этого жало нужно установить в подготовленное отверстие.

Затем мастер должен положить изоляционную прокладку вокруг нагревающихся частей будущего инструмента. Для стабильной работы их изоляция должна быть надежной. А провода в свою очередь должны обладать температурным запасом, чтобы не перегреваться. И только после обеспечения качественной термоизоляции инструмент можно поместить в пластиковый корпус шариковой ручки.

С помощью такого устройства вполне реально паять различные микросхемы с шагом 0,5 мм или меньше. При этом для работы, как и в случае с обыкновенным паяльником, понадобится припой и флюс. Кроме того, периодически жало самодельного мини-паяльника необходимо зачищать или менять.

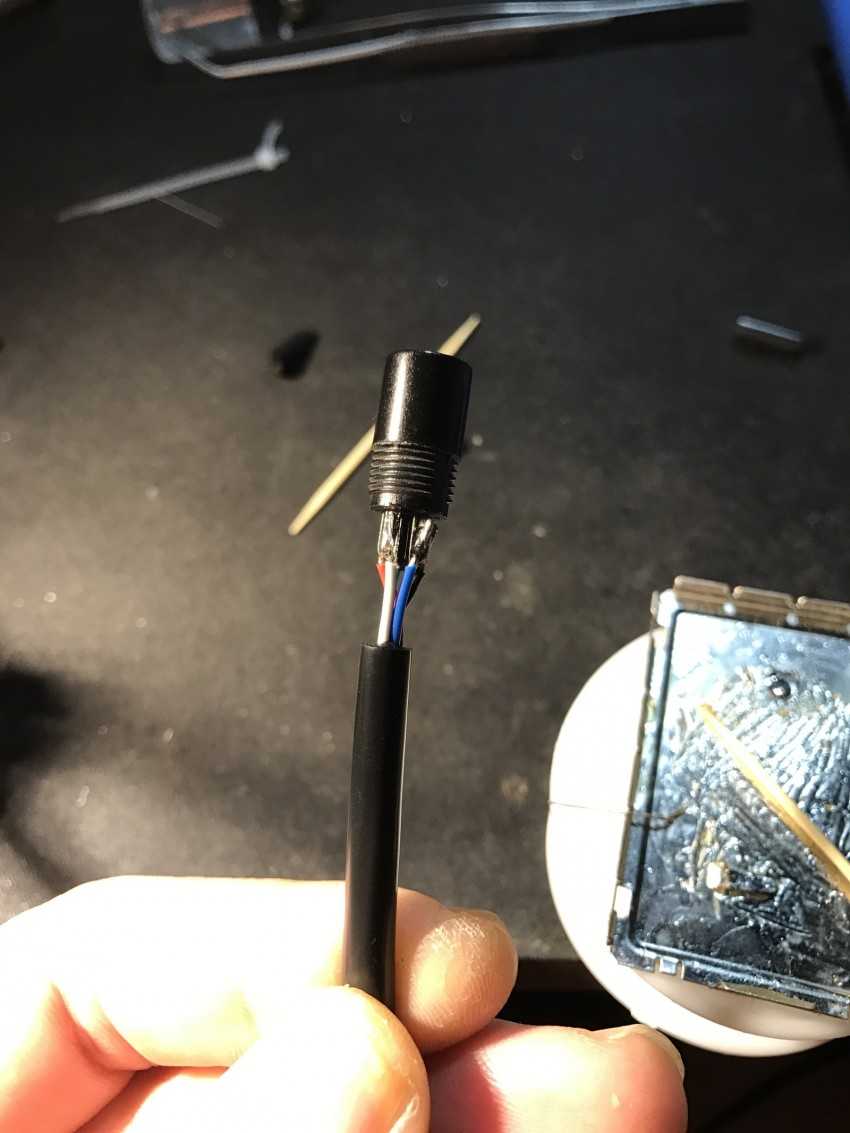

Монтаж гнезда питания паяльника, протяжка проводов

К обычному гнезду, подходящему к адаптеру от старого телевизора, я припаял 2 провода – красный и чёрный, которые были протянуты сначала через центр, а после разведены по двум сторонам ручки сквозь более тонкие отверстия. Гнездо для подключения штекера от блока питания было погружено в рукоятку с торца, после чего зафиксировано при помощи термоклея. Остывает он быстро, после чего, соединение становится достаточно жёстким.

Конечно, можно было сразу протянуть провода от адаптера, отрезав штекер, однако я решил, что вариант с отсоединяемым блоком питания будет намного удобнее не только при хранении, но и в процессе эксплуатации. И, забегая немного вперёд, могу сказать, что не прогадал.

Фиксируем гнездо в рукоятке при помощи термоклея

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

• Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
• Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
• Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
• Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
7. Готовый самодельный паяльник скручивается и проверяется.

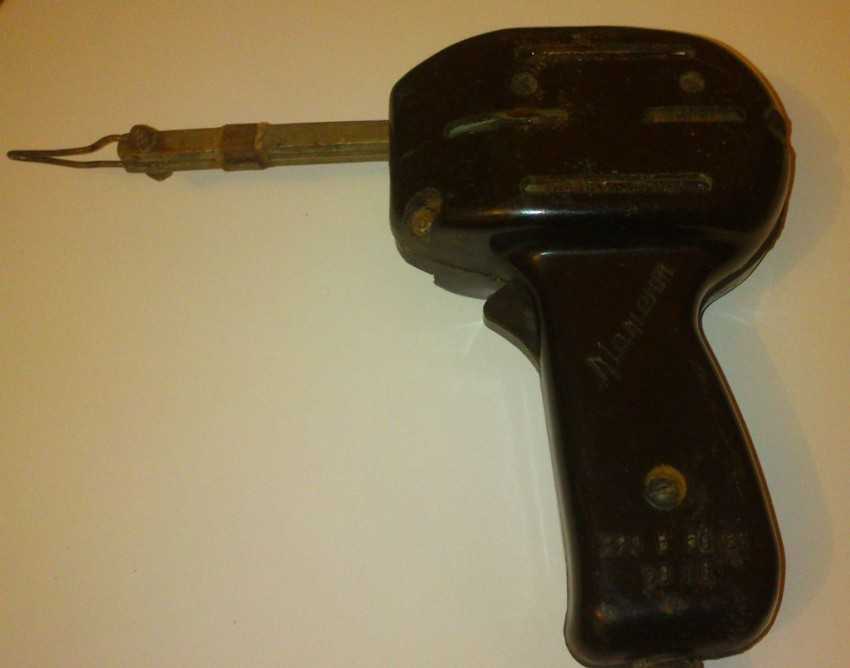

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия

Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Выбор медной жилы от кабеля для жала паяльника

Жало не должно быть слишком толстым, чтобы мощности адаптера хватило на его прогрев. Однако и слишком тонкое  будет здесь некстати – оно будет гнуться при малейшем давлении, что совершенно неприемлемо. Оптимальная толщина была подобрана методом проб и ошибок. В моём случае она составила 2,7 мм в диаметре.

Медная жила для жала паяльника подобрана

Отрезав кусок медной жилы подходящей длины, я установил его в приготовленное в рукоятке отверстие (с противоположной от гнезда питания стороны). Предварительно оно было заполнено строительным гипсом. Этот материал, помимо жёсткой фиксации жала, играет и другую немаловажную роль. Поглощая тепло, он не даст древесине прогореть под воздействием высоких температур в процессе работы паяльника.

После того, как жало оказалось на месте, следовало подравнять гипс с торца ручки

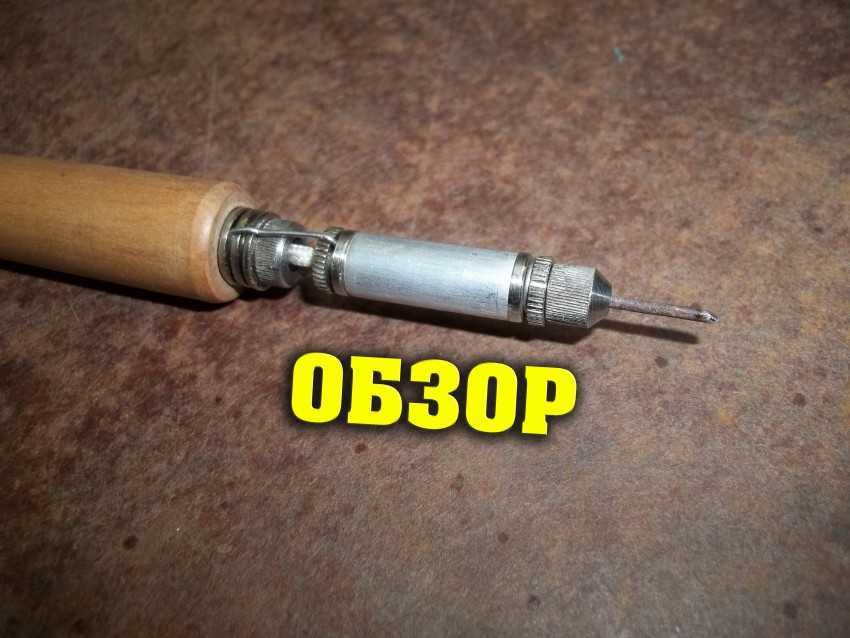

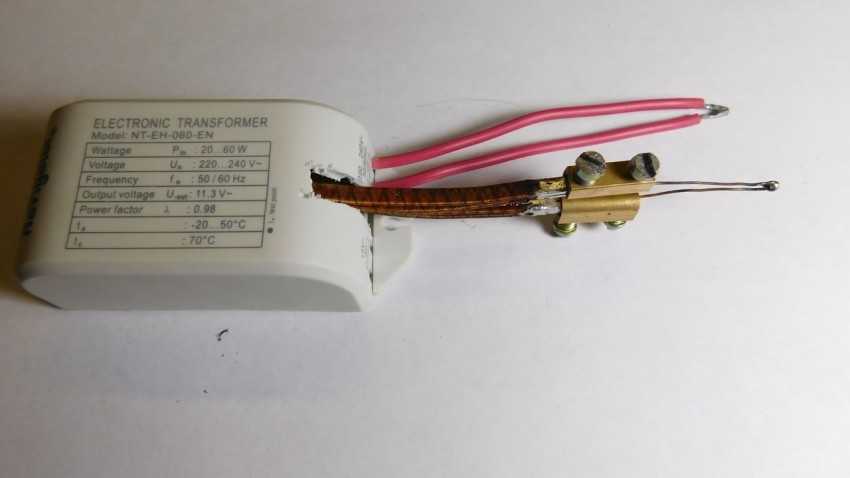

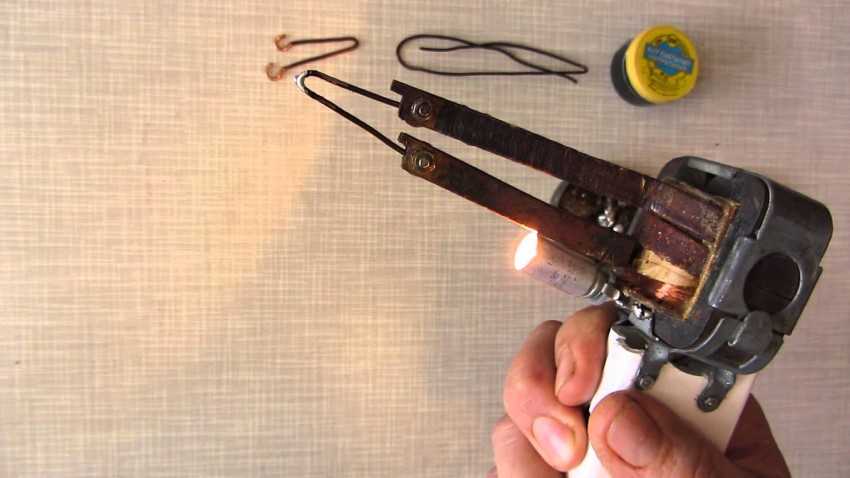

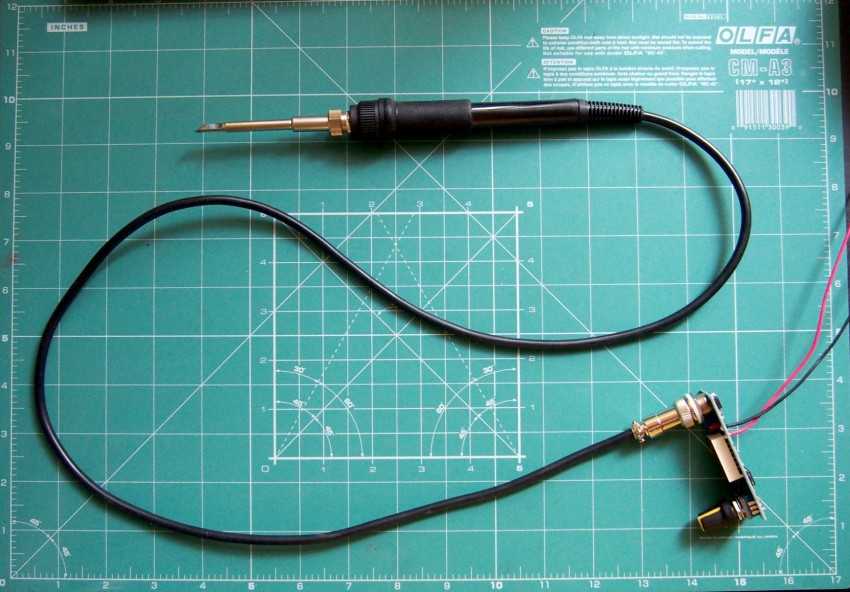

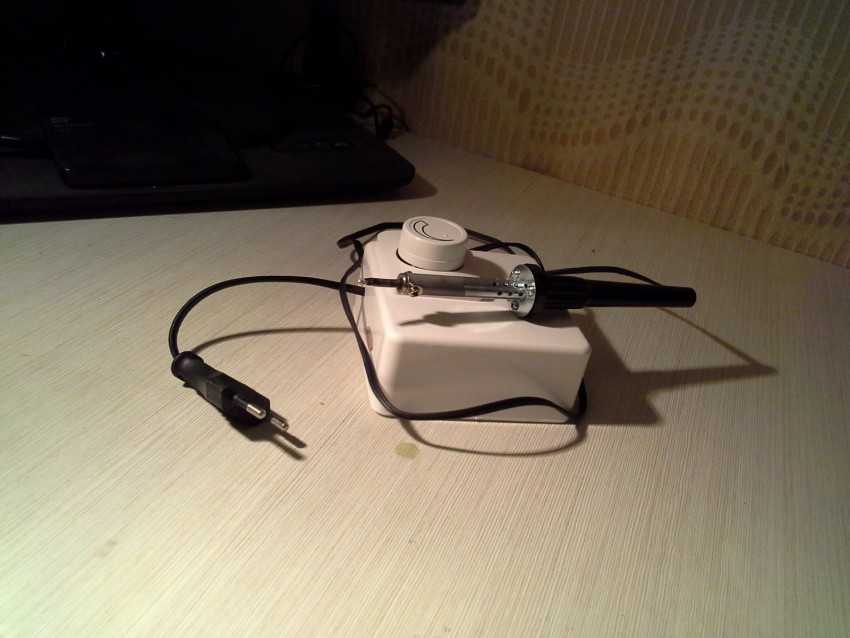

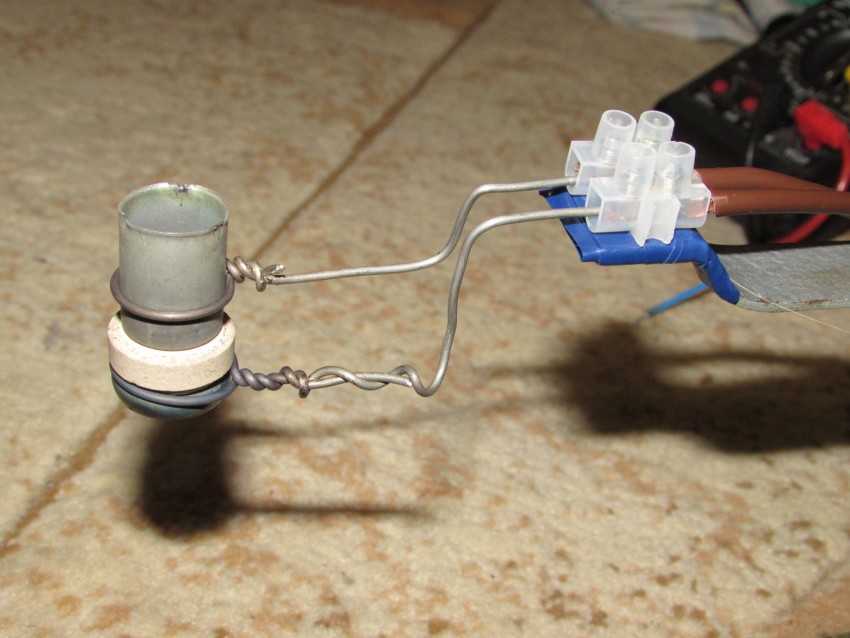

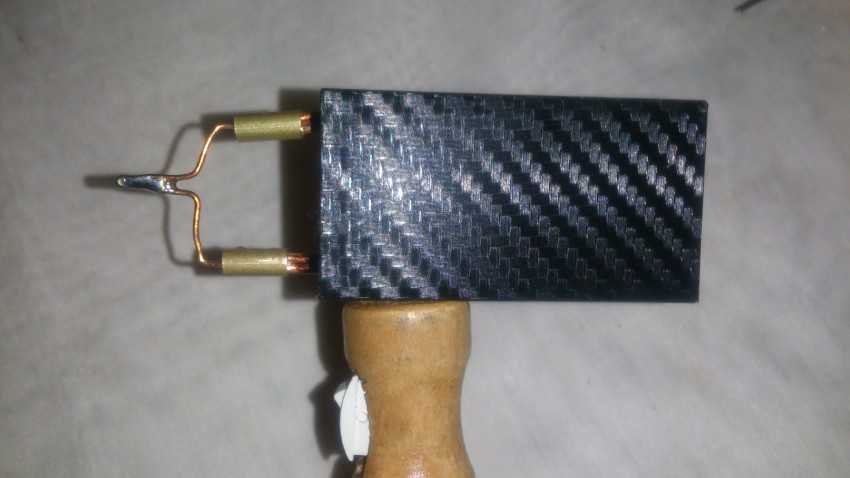

Фото мини паяльников

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Первые шаги: подготовка ручки-корпуса будущего паяльника

Для начала был взят деревянный черенок (лучше брать берёзу или клён), обточен «под руку» и зашлифован. Форму ему можно придать любую, но для первого раза я не стал делать лишнюю работу. Слишком длинным его также не следует делать, хотя, это дело вкуса.

Деревянный черенок, который будет использован в качестве ручки

Далее в работу вступила дрель с толстым сверлом, на котором при помощи изоленты я обозначил ограничитель отверстия. Глубины в 2-3 см для мини-паяльника на 12 В было вполне достаточно. Проделанное по центру ручки с торца отверстие будет служить для установки гнезда питания и протяжки проводов к нагревательному элементу.

С обратной стороны было просверлено идентичное отверстие, которое послужит для установки жала паяльника.

Высверливаем одинаковые отверстия с двух сторон ручки паяльника

Подготовка пазов для питающего провода

На расстоянии 2-3 см от того края, где планируется установить гнездо для питающего штекера, делаем разметку для двух отверстий (по противоположным сторонам). Для удобства замера расстояния можно использовать то же сверло с отмеченной изолентой глубиной. Определив места расположения отверстий при помощи маркера, снова берёмся за дрель, но с уже более тонким сверлом.

Отмечаем точки сверления отверстий под провода

Засверливание под провода следует производить под небольшим углом – так их впоследствии будет проще протянуть. В итоге должно получиться так, чтобы провод входил с торца и под небольшим изломом прокладывался далее, к обратному концу рукоятки, на которой будет расположено жало паяльника.

Высверливаем более тонкие отверстия под углом для упрощения протяжки проводов

Теперь необходимо сделать так, чтобы тянущиеся от гнезда питания вдоль ручки провода не мешали при работе с паяльником. Для этого, от отверстий до того края, где будет расположено жало, я прорезал пазы. Сделать это несложно при помощи обычного канцелярского ножа. Конечно, если бы рукоятка делалась из сосны, резать по волокнам было бы гораздо проще, однако такой материал был «отметён» сразу. Причиной тому стало то, что дополнительное покрытие ручки не планировалось, а значит, была вероятность того, что руки при работе могут испачкаться в смоле.

Прорезаем пазы, в которые впоследствии будет проложен провод

Когда пазы прорезаны, их желательно немного подработать обычным круглым надфилем. Ведь несмотря на кустарное производство паяльника на 12 В, им предполагается работать, а значит, аккуратность здесь будет совсем не лишней. В итоге, получилась рукоятка с отверстиями с двух сторон и пазами под провод, которая готова к дальнейшей работе – сборке начинки устройства для пайки проводов.

Рукоятка готова, можно приступать к сборке

Основные преимущества

Универсальные жала для паяльника отличаются своей многофункциональностью и высоким качеством, что очень важно для проведения ремонтных работ. Большой спрос на рабочие наконечники связан с их многочисленными преимуществами:

• Способность накапливать вырабатываемую тепловую энергию. Стоит учесть, что этот фактор во многом зависит от размера детали. Специалисты утверждают, что паяльник с тонким жалом при первом соприкосновении с металлом отдаёт все тепло.
• Высокая степень теплопроводности. Это одна из самых важных характеристик. От этого критерия зависит, сколько тепла от нагревания будет передано в главную рабочую зону.
• Устойчивость к окислению. Наличие даже самой тонкой плёнки окислов в несколько раз снижает способность жала передавать тепло к месту пайки.
• Хорошая износоустойчивость. Конечно, никто не будет использовать паяльник для реализации несвойственных для него задач, но со временем любое жало изнашивается. В основном это связано с негативным механическим воздействием.

Инструмент из резистора

Как сделать паяльник в домашних условиях, используя пассивный элемент электрической цепи? Используя резистор С5−35 В (R=20 Ом, P=7 Вт), можно сконструировать неплохой автомобильный паяльник для электротехнических работ в гараже. Питаться он будет от двенадцативольтового аккумулятора. Керамический резистор, как известно, способен выдерживать высокую температуру, обладает рассеиваемой мощностью от 3 до 150 Вт. Для изготовления корпуса элемента используют жаростойкую керамику, в качестве рабочего элемента выступает тонкая нихромовая проволока.

Этапы работы

1. В связи с тем, что мастерить нагревательный элемент нет необходимости, поскольку его функцию будет выполнять резистор, сразу переходят к изготовлению рабочего жала и теплопроводника. Один медный пруток (более толстый) устанавливают внутрь резистора. Он будет аккумулировать тепловую энергию. Другой, в свою очередь, станет рабочим жалом. В случае если толстый прут будет недостаточно плотно подогнан к внутреннему диаметру нагревателя, то возможна потеря тепла.
2. С одного торца просверливают резьбовое отверстие для вхождения крепежного винта, с другого — для рабочего жала. Примеряется пруток к керамическому нагревателю, протачивается паз для стопорного кольца. Конструкция собирается в единое целое.
3. Полученную конструкцию устанавливают в резистор, проверяют. К аккумуляторной батарее подключение осуществляют посредством предохранителя.
4. Изготавливают термостойкую ручку паяльника. Пистолетный тип наиболее удобен для удержания в руке. Из текстолита или эбонита выпиливаются две зеркальные детали. В них сверлят отверстия, которые нужны для фиксации нагревательного элемента.
5. Выбирают пазы для проводки. При желании устанавливают фиксируемый выключатель.
6. Конструкция собирается в единое устройство. Чтобы соединить паяльник с аккумуляторной батареей, можно припаять штекер для разъема прикуривателя. Более практичным решением будет оснащение провода универсальными зажимами, что позволит напрямую подсоединять прибор к аккумуляторным клеммам, избежав внезапного сгорания предохранителя.

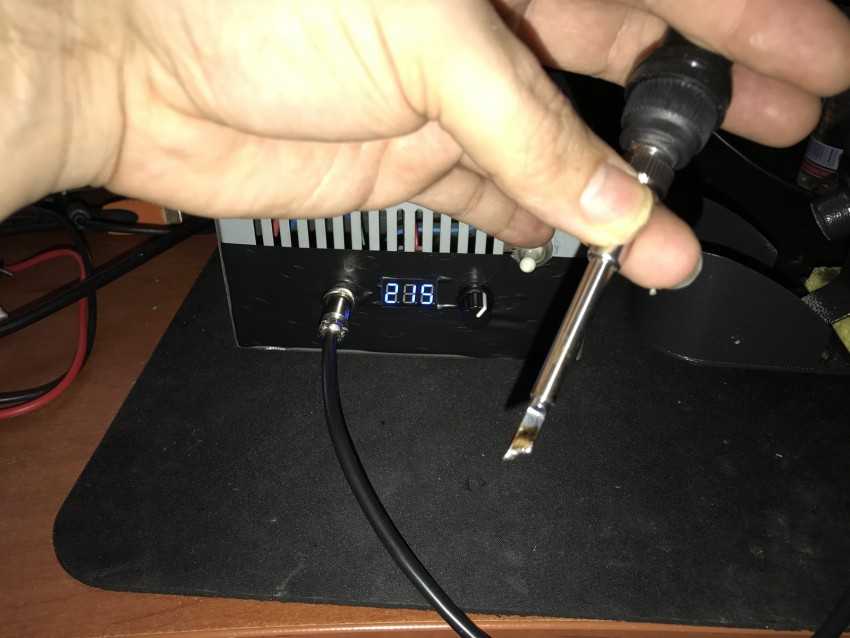

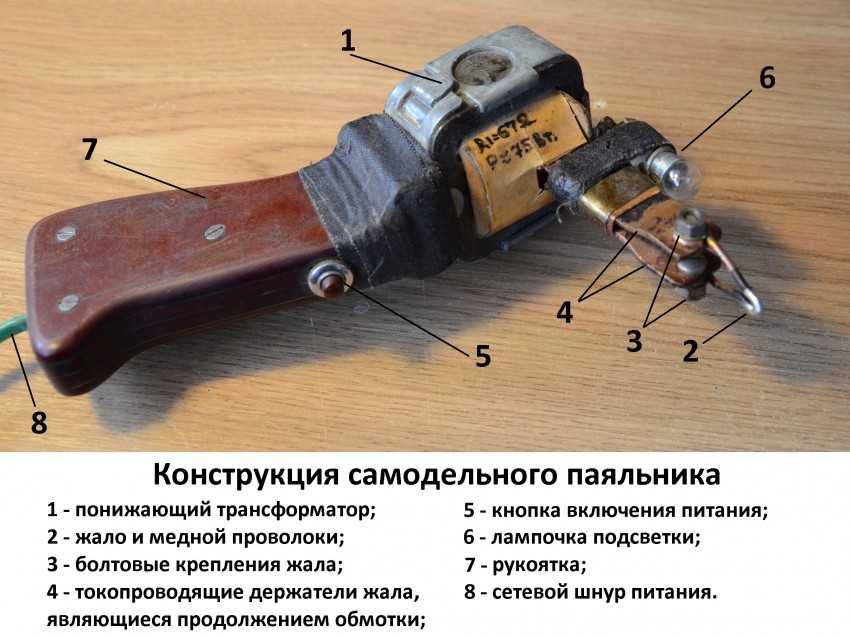

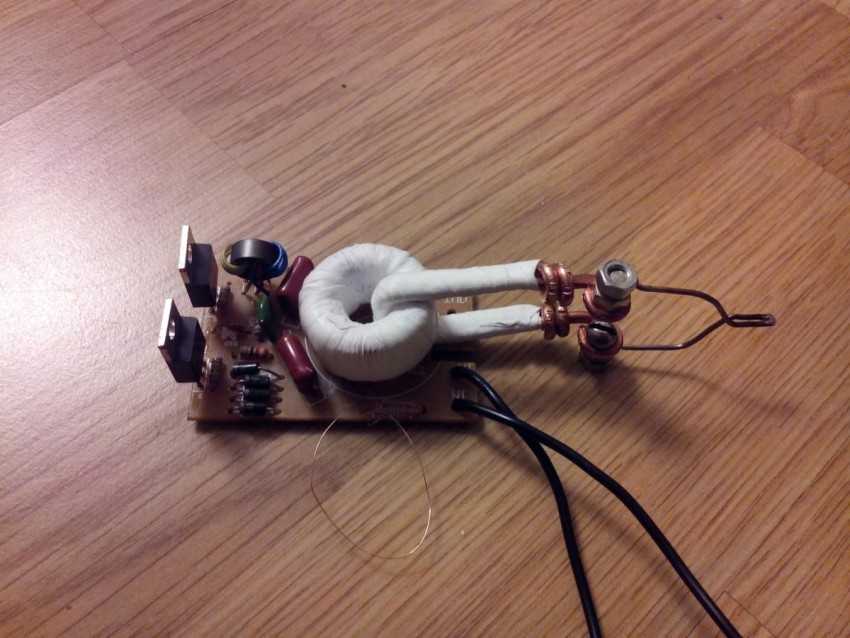

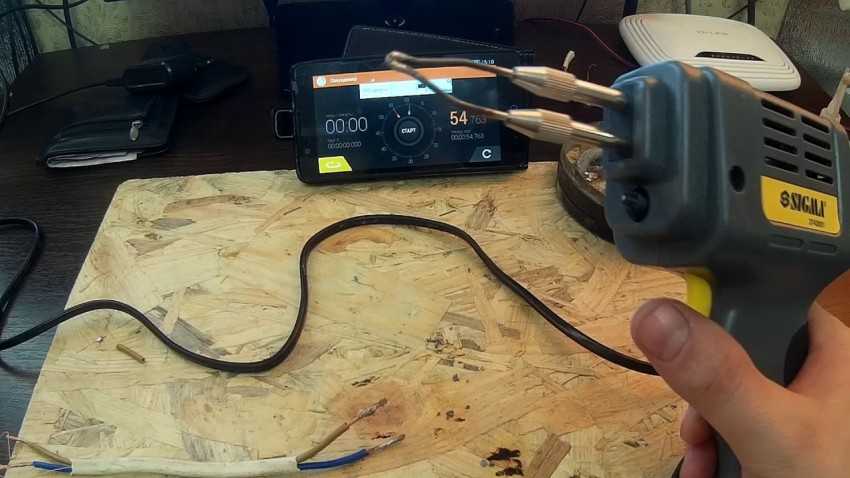

Этапы изготовления паяльника своими руками

Следующий алгоритм действий объясняет, как сделать паяльник своими руками:

• выбирают конструкцию, которая лучшим образом подойдет для последующих рабочих операций;
• создают чертежи;
• по списку приобретают фабричные детали, заготовки, расходные материалы;
• с помощью приведенных ниже инструкций собирают паяльник.

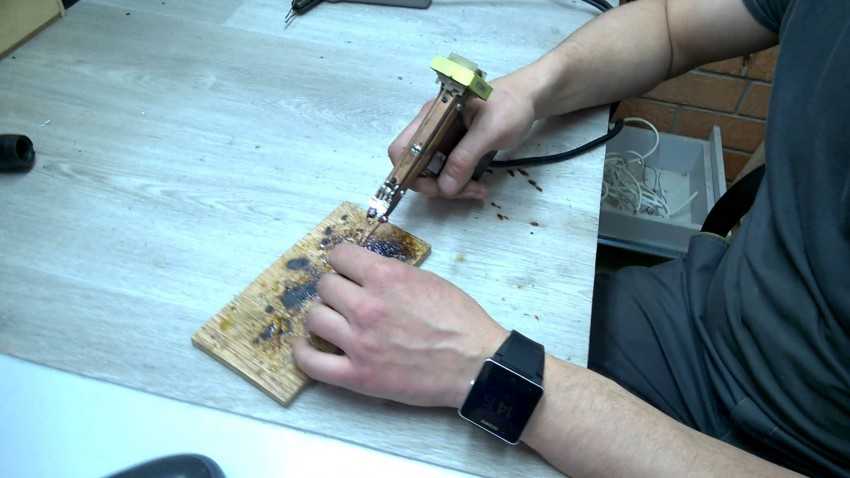

Молотковый самодельный паяльник

Такие инструменты используют для пайки толстых жгутов проводов, ремонта посуды, соединения крупных деталей. Специфическое название объясняется характерной формой жала. Мощность таких модификаций достигает 150-200 Вт.

С учетом массивности жала особое внимание рекомендуется уделить надежности узла крепления

Простейший миниатюрный паяльник

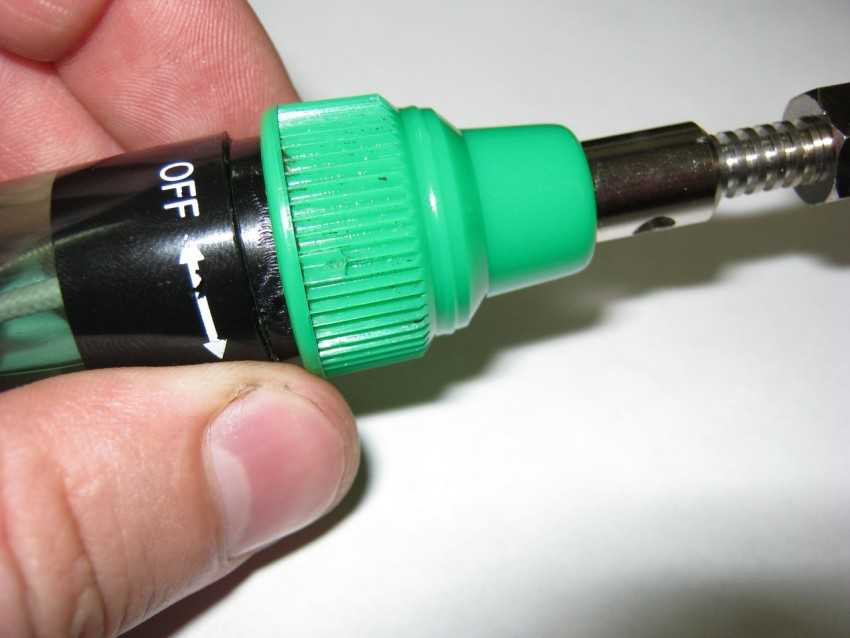

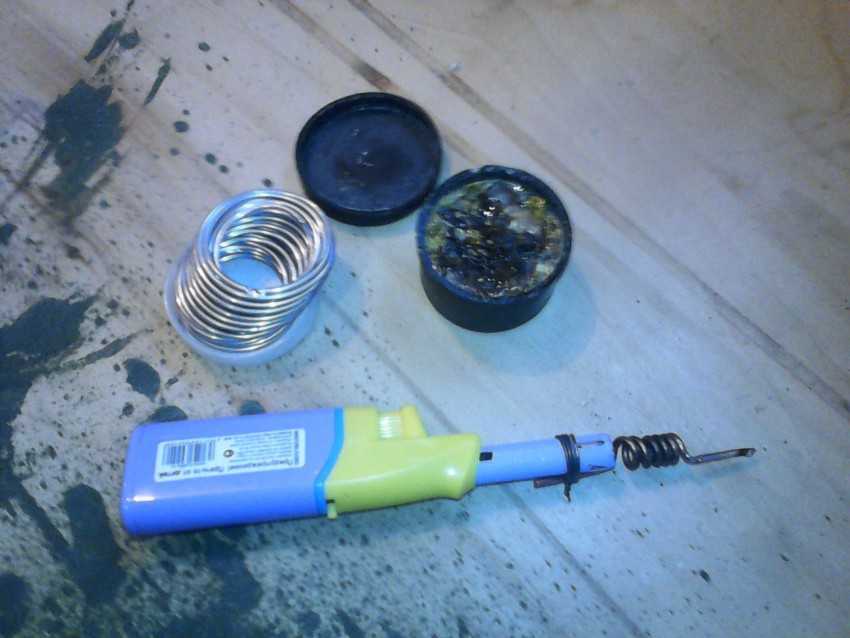

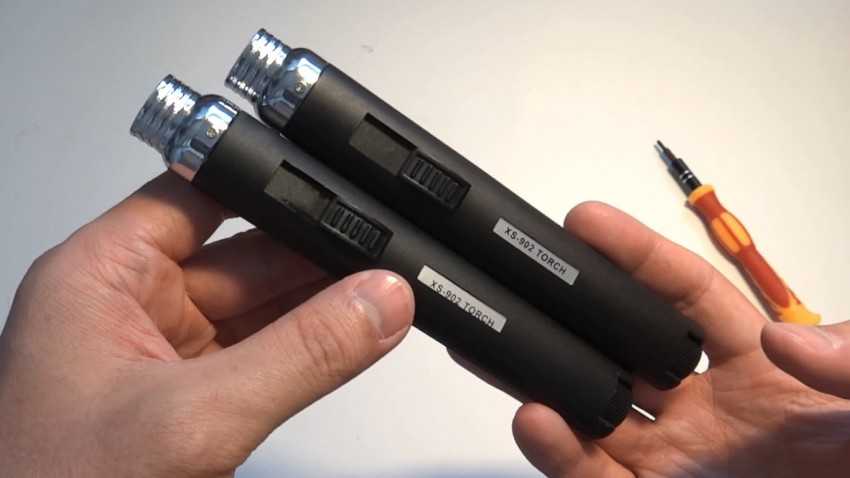

Функциональный автономный нагреватель можно создать из типовой газовой зажигалки. Скотчем к ее корпусу прикрепляют проволоку, изогнутую в спираль. Следующий рисунок демонстрирует, как сделать паяльник за несколько минут из подручных материалов.

«Легким движением руки» зажигалка превращается… в рабочий инструмент

Паяльник с резистором в качестве нагревательного элемента

Компоненты конструкции:

• толстый медный провод (жало);
• мощный резистор (10Вт, 15 Ом), выполняющий функции нагревательного элемента;
• источник питания (12V);
• рукоятка из дерева или другого диэлектрика.

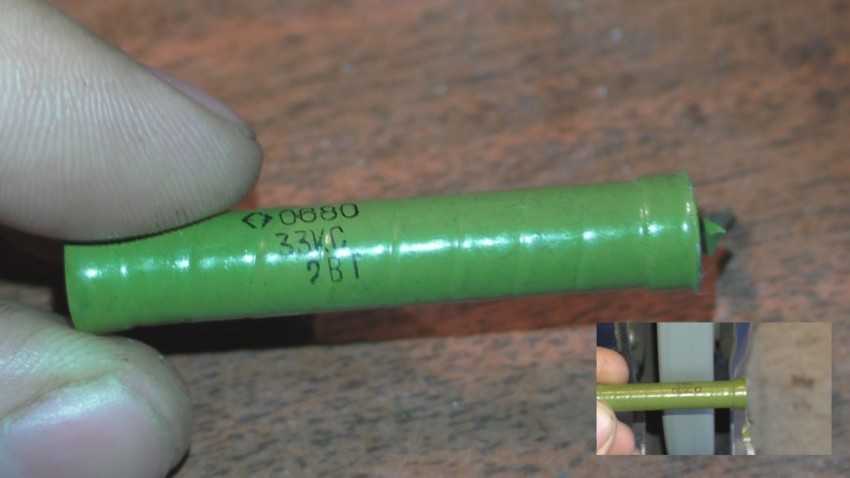

Паяльник из проволочного резистора

Для создания данной конструкции понадобится резистор серии «ПЭВ». Изменяя ток (напряжение), подбирают нужную мощность.

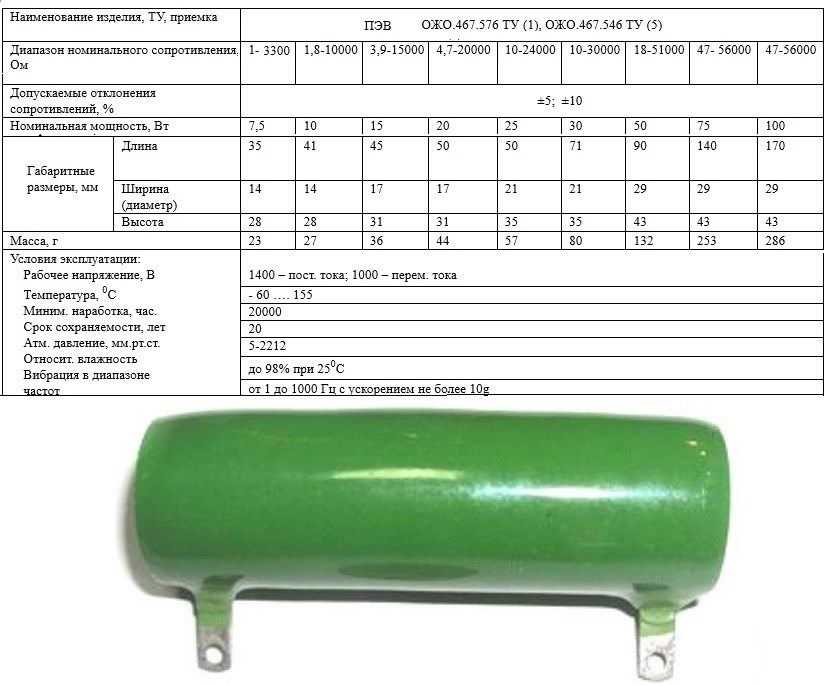

Таблица технических параметров серийных резисторов ПЭВ

Инструмент из консервной банки

Для удобной работы с нагретым паяльником пригодится специальная подставка. При создании такого изделия можно предусмотреть места для хранения дежурного запаса припоя и канифоли. Основа из дерева предотвратит повреждение мебели.

Приспособление для паяльника из консервной банки, других подручных средств

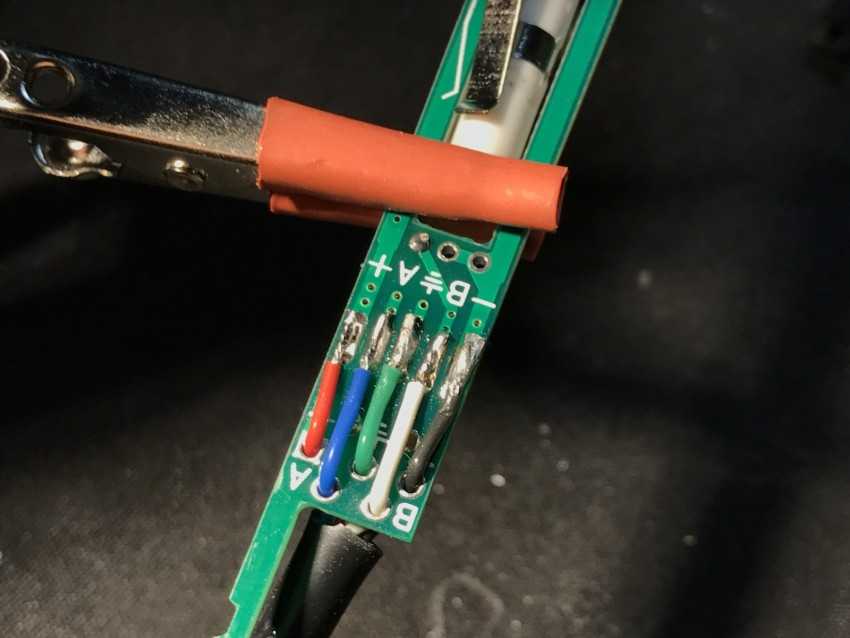

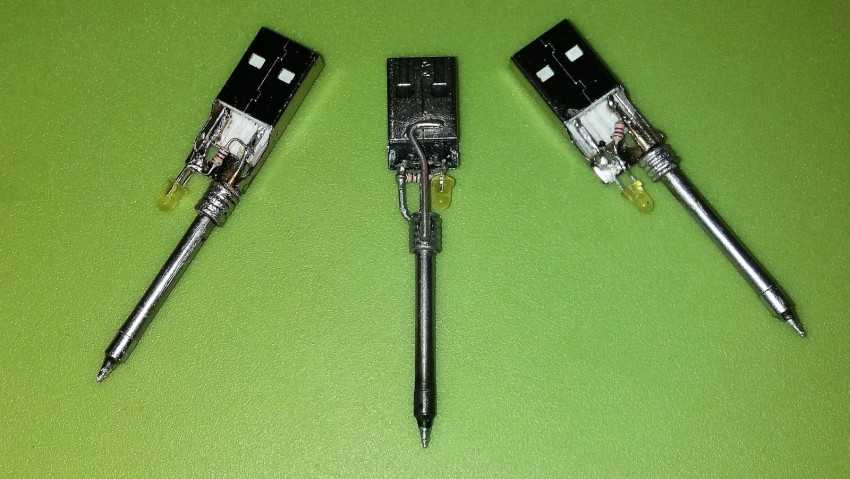

Детали для USB-инструментов

Многие современные мастера все чаще интересуются, как сделать тонкое жало для паяльника USB с активатором в домашних условиях. Стоит учесть, что жало должно соответствовать величине, которая ограничена применяемым напряжением. Лучшими характеристиками в этом случае обладает тонкий наконечник из качественных материалов.

Если под рукой имеется старое покупное изделие, тогда можно воспользоваться запасным наконечником, который всегда идёт в комплекте. Сделать самостоятельно жало для такого паяльника может практически каждый мастер, который обладает минимальными слесарными навыками. В этом случае своё предпочтение лучше отдать медному прутку, диаметр которого не должен превышать трёх миллиметров.

Когда нужная по длине заготовка отрезана, следует заточить один из её концов. Эта процедура должна проводиться в зависимости от личных предпочтений, так как мастеру должно быть удобно паять элементы микросхем. А вот второй конец прутка должен быть подогнан по толщине под посадочное отверстие в паяльнике. В противном случае можно нанести резьбу соответствующего размера.
