Опрессовка и оконцевание жил проводов и кабелей

Оконцевание жил проводов и кабелей: способы, видео, требования

Для оконцевания жил проводов и кабелей используется специальный инструмент в виде пресс клещей. Самостоятельно оконцевать проводник не сложно, куда важнее правильно подобрать кабельный наконечник. Далее мы предоставим методику, которая позволит без проблем справиться с опрессовкой как многопроволочных, так и однопроволочных проводов, при этом как из алюминия, так и из меди, и в тоже время маленького и большого сечения.

Важно знать

Первое, о чем хотелось бы рассказать – в чем важность оконцевания жил проводов и кабелей специальным инструментом и для чего вообще нужно обжимать проводники наконечниками

Наверняка Вы обращали внимание на то, как подсоединяется шина заземления к корпусу распределительного щитка. Желто-зеленый провод крепится с обеих сторон винтовым соединением через специальный наконечник, как показано на фото ниже

Не так давно вместо такого наконечника жила просто загибалась кольцом с помощью плоскогубцев и затягивалась винтом. Некоторые горе-электрики просто вставляли жилу между винтом и пластиной и тщательно зажимали отверткой. Делать так категорически запрещается, т.к. при таком способе оконцевания жил возрастает переходное сопротивление, в результате чего можно увидеть оплавленную изоляцию кабеля, которая может повлечь за собой короткое замыкание в проводке либо более тяжкие последствия – возникновение пожара в доме.

Еще одно очень неблагоприятное последствие при неблагополучном креплении жил – отгорание нуля при высоких токовых нагрузках. О последствиях отогорания нулевого провода Вы можете узнать в соответствующей статье!

Технология оконцевания

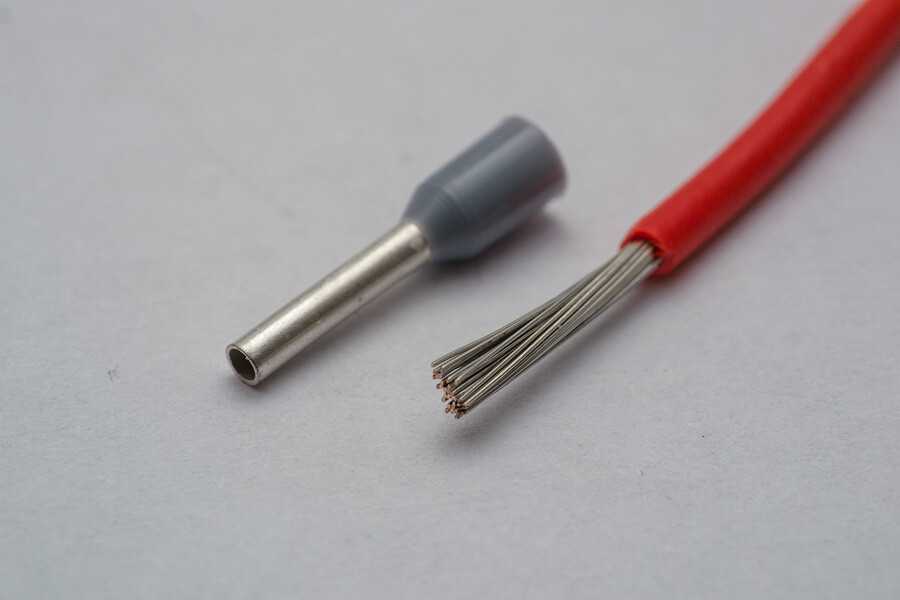

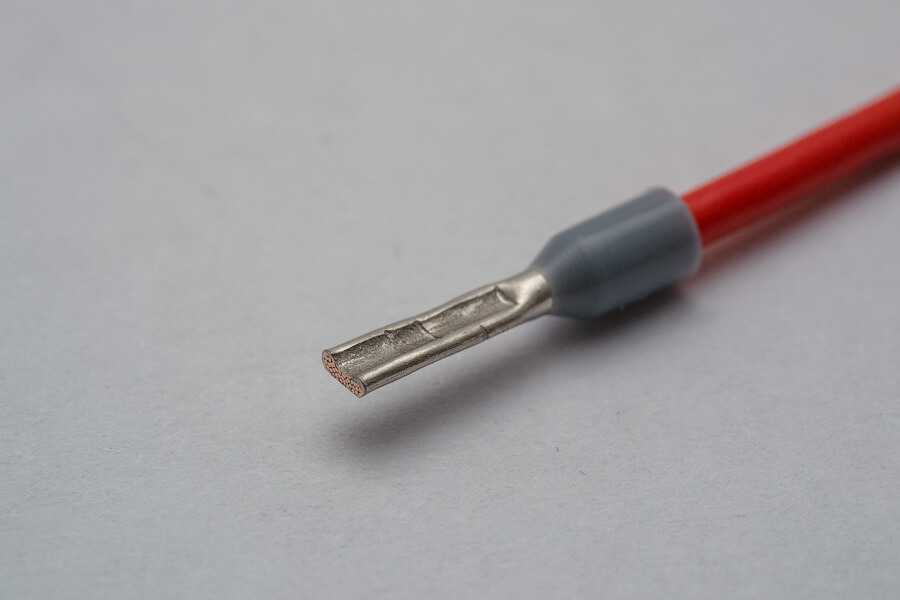

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. Согласно правилам ГОСТ оконцевание нужно производить не меньше, чем в двух местах, чтобы был надежный контакт и минимальное переходное сопротивление

Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт

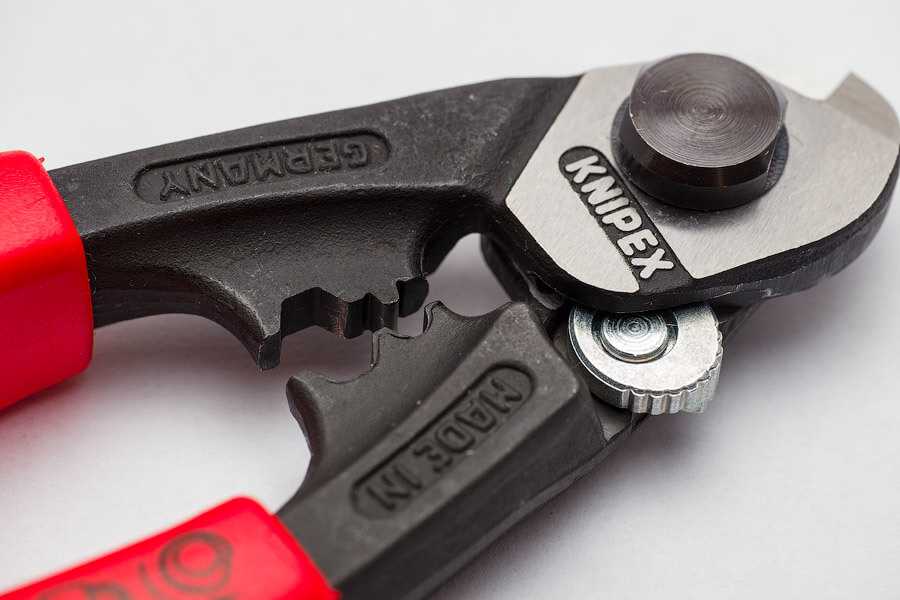

В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.

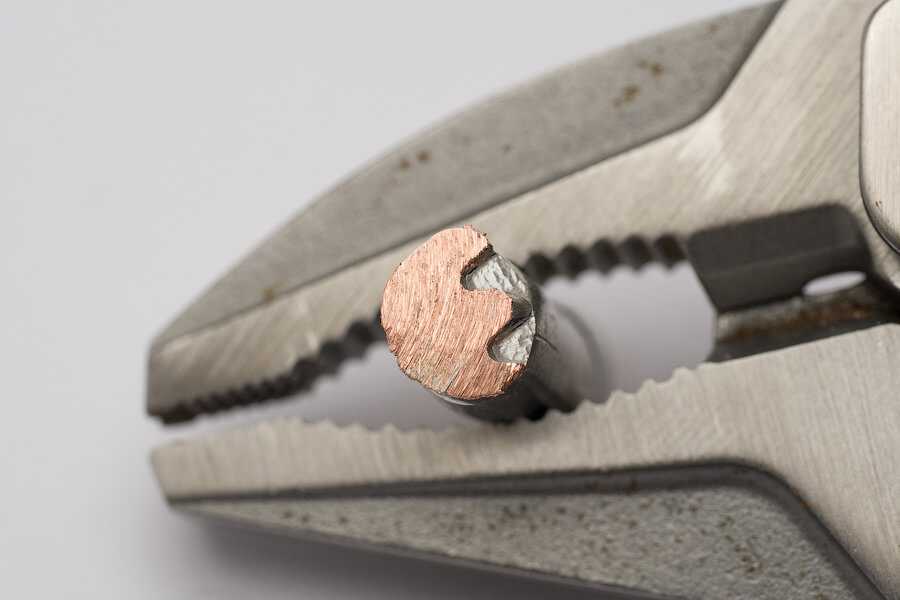

Также можно обойтись без так называемых щипцов — вручную расплющить втулку молотком либо плоскогубцами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил. О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

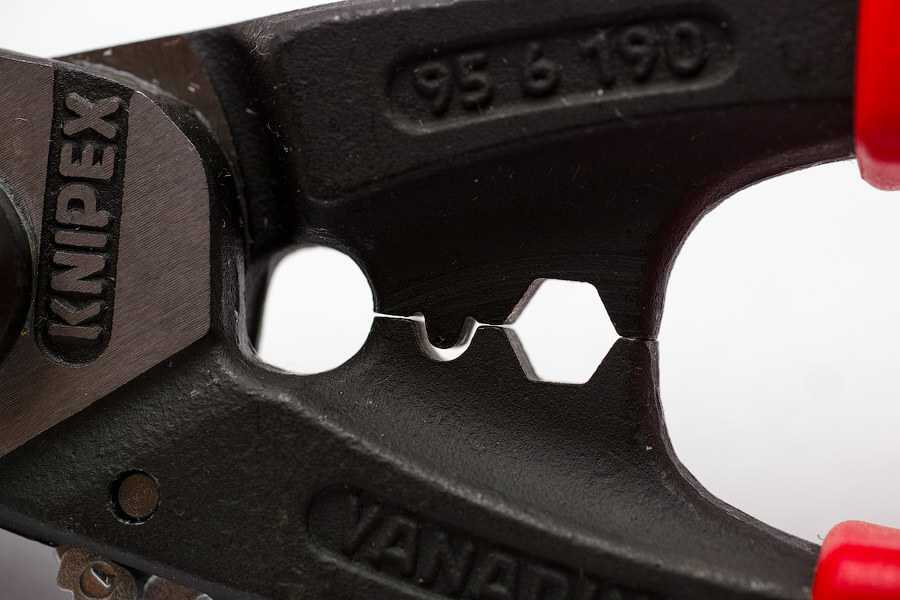

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность перекусить жилу!. Помимо этого существуют специальные наконечники под пайку

В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

  1. Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
  2. Через специальное отверстие заливается припой.

Видео инструкция по использованию пресса

Кратко о наконечниках

Ну и последнее, о чем хотелось бы поговорить – с помощью каких наконечников можно оконцевать провод и кабель в домашних условиях. На сегодняшний день в промышленности и быту пользуются популярностью следующие изделия для оконцевания:

Вот мы и перечислил наиболее популярные виды наконечников, позволяющих оконцевать проводник для безопасного подключения к шинам и электроприборам. Следует отметить, что сечение жилы для оконцевания согласно ПУЭ может быть от 0,75 мм2 до целых 240 мм2

При выборе наконечников обращайте внимание на их маркировку, которая выглядит следующим образом:

ТМ (к примеру)-XX-YY, где:

  • XX – сечение проводника под обжим;
  • YY – диаметр отверстия под зажимной болт.

Также читают:

Заливка муфт массой.

Кабельную массу перед заливкой в муфту освобождают от тары, в которой она доставляется с завода, помещают в специальное ведро и осторожно разогревают на жаровне или в электрическом разогревателе. Разогревать массу в заводской упаковке без вскрытия крышки не разрешается, так как может получиться взрыв

Кабельную массу нагревают постепенно. Температуру контролируют термометром. Во время нагрева массу тщательно перемешивают чистой металлической мешалкой (деревянной нельзя, так как из. нее в массу может попасть влага). При недостаточном или небрежном перемешивании или при пользовании загрязненной мешалкой кабельная масса может пригореть и загрязниться. Доводить массу до кипения нельзя —она при этом портится. Закипевшая, пригоревшая или вспыхнувшая кабельная масса для заливки муфт непригодна. Вспыхнувшую массу тушат (закрывают крышки и покрывают ведра мешковиной, смоченной в воде).
Перед заливкой муфты или перед прошпаркой небольшое количество кабельной массы должно сливаться для очистки носика ведра от возможного загрязнения его мусором или пылью.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

Соединение токопроводящих жил до 10 мм/кв

Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил

Алгоритм опрессовки кабеля:

1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.

2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.

3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.

4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.

5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.

Инструкция по обустройству проводки от щитка в квартире своими руками

Представить современную квартиру без электроснабжения невозможно. Зато смонтировать проводку собственными силами вполне реально.

Для этого потребуется запастись терпением и немного изучить методы и порядок выполнения электромонтажных работ.

В этой статье мы расскажем, как сделать, поменять или провести (проложить с нуля) эл проводку от щитка в квартире своими руками.

Основные правила монтажа бытовых электрических сетей

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ). Прежде чем приступать к самостоятельному монтажу электропроводки, следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

  • Распределительные коробки, счетчик, вводной щиток, выключатели, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах.
  • Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола. Провода к выключателям подводятся сверху.
  • Розетки располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см. Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
  • Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.
  • Маршруты прокладки провода должны быть строго вертикальными или горизонтальными. Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
  • Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
  • Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
  • Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
  • Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
  • Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Пошаговая схема разводки электропроводки

Давайте детально разберем, как сделать электропроводку в квартире своими руками. Правильное проектирование и продуманная схема проводки – залог безопасности обитателей квартиры.

В процессе разработки схемы можно оптимизировать расположение элементов внутренней сети, правильно рассчитать необходимое количество материалов, подобрать тип провода.

Наличие схемы и плана проводки обезопасит и в случае ремонта в будущем, исключая риск случайного повреждения во время ремонта.

Пример схемы проводки в квартире своими руками смотрите на фото:

Важно

При недостатке опыта на этом этапе лучше обратиться к квалифицированным электрикам, но составить схему подключения вполне возможно и самостоятельно. План и расчет внутренней электросети подлежит согласованию в энергоинспекции, поэтому при наличии грубых ошибок его придется переделывать.

Основные ошибки при опрессовке соединений

Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.

При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.

Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.

ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка

С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно

Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.

В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:

1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.

2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.

3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.

4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.

5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.

6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.

Оконцевание жил проводов и кабелей пайкой

Ещё нужно помнить, что в случае если у вас не оказалось под рукой нужного пресса или наконечников для оконцевания многопроволочного медного кабеля, то вам на помощь придёт старый добрый дедовский метод лужения жил. Вам понадобится паяльник, припой, канифоль, и конечно же точка подключения на 220 В (в простонародье розетка, да и вряд ли вы найдёте паяльник на 380 В).

Итак, вооружившись данным инструментом вам необходимо зачистить жилу, в зависимости от места, к которому будет подключена жила (двигатель, кабельная скрутка или автоматический выключатель), на разную длину.

Например, при подключении двигателя вам необходимо изготовить «кольцо» соответственно зачистить жилы в зависимости от размера клеммника (который зависит в свою очередь от мощности подключаемого электроприбора на 20-30 мм. При соединении нескольких жил с последующим скручиванием вам лучше зачистить на 25-35 мм в зависимости от сечения жилы. При подключении автомата прямой отрезок на 10-15 мм. Для зачистки жил от изоляции советую пользоваться инструментом типа КСИ (клещи для снятия изоляции) или как его сейчас ещё называют стриппер.

В случае при скручивании жил не обязательно пользоваться пайкой, так как на сегодняшний день существуют пружинные зажимы типа СИЗ (соединительный изолированный зажим) и они позволяют осуществить электромонтаж проводки наиболее быстро и не менее качественно, чем при использовании пайки. В случае применения СИЗов вам не придется использовать изоленту или термоусаживаемую трубку для изоляции ваших скруток.

Так например, если взять кабель с алюминиевыми жилами и подключить электрический обогреватель, то через какое-то время изоляция кабеля расплавится, а жила превратится в нечто похожее на старый фарфор, который треснет в любой момент. Это произойдёт из-за того что соединение не обеспечивает надёжный электрический контакт и не имеет механической прочности. А при опрессовке, сварке, или пайке концов проводов или кабелей по технологии описанной выше вопросов связанных с оконцеванием не возникнет и пожара можно избежать.

Подводя итоги хочу сказать, что если вы собрались делать ремонт и менять электропроводку то используйте медный кабель с однопроволочными жилами. Если вам нужно подключить двигатель мостового крана или экскаватора то используйте гибкие кабели и опрессовывайте их соответствующими наконечниками. Инструмент типа пресс-клещи и клещи для снятия изоляции помогут оголить жилы, подготовить их к опрессовке.

Когда размеры жилы более 16 мм2, используйте соответствующие матрицы гидравлического пресса. Если вы не доверяете производителю кабеля или наконечников, то обязательно делайте надпил напильником или надфилем, чтобы убедиться что это действительно медный кабель или наконечник, а также не забывайте, что качественные наконечники обязательно покрыты специальным слоем олова, которые защищают материал жилы от окисления.

Такие наконечники прослужат вам дольше и, соответственно, вы будете уверены в надёжном контакте соединения.  Качественные наконечники выполнены по ГОСТу, менее надёжные изделия для оконцевания изготавливают по ТУ.

И в заключении, пользуясь соответствующим инструментом, имеющим сертификат производителя, а не пассатижами и ножом, как это делают не квалифицированные «специалисты» вы повышаете шанс сделать свою работу качественно надёжно и быстро.
