Розетка для электроплиты: виды, установка и подключение

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

  • по способу установки;
  • по стойкости к внешним факторам;
  • по предназначению;
  • по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

  1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
  2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
  3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
  4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
  5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
  6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

  1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
  2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
  3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

  1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
  2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
  3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
  4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

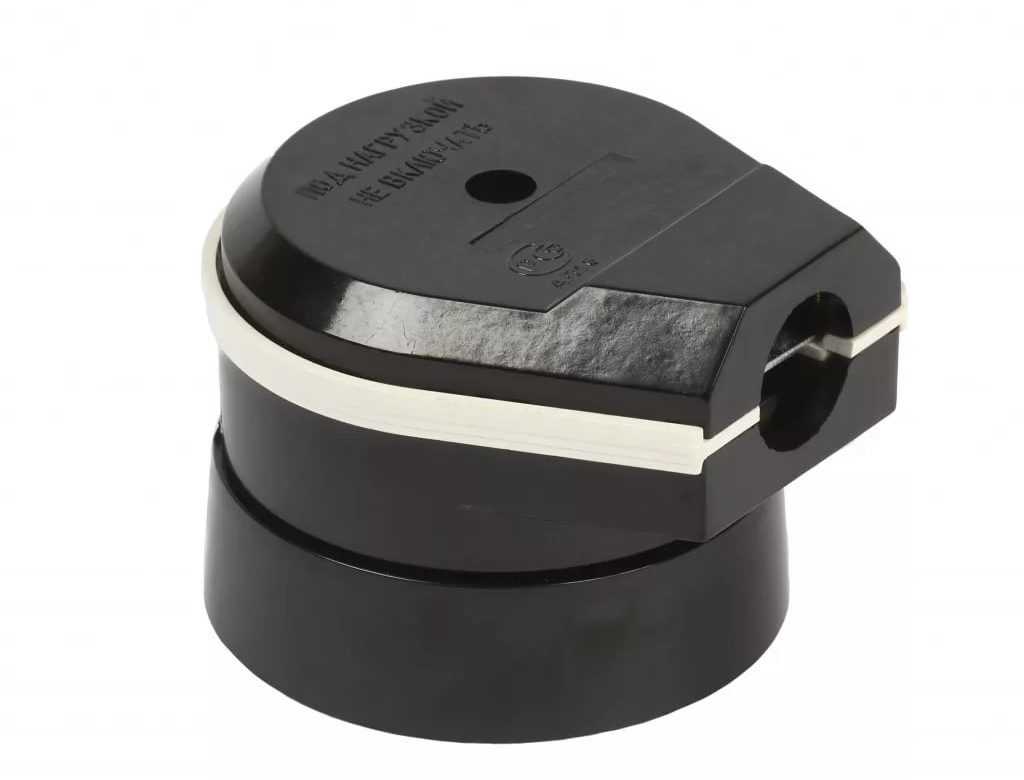

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Это интересно: Подключение стиральной машины и электроподжига плиты к одному автомату — разбираемся по пунктам

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

  • при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
  • для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
  • электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
  • розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Типы соединения

Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.

Включение через клеммную коробку

Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.

Включение через розетку

Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.

Существуют три типа силовых розеток:

отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;

белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;

европейские, заземляющий контакт которых плоский и размещен снизу.

Выбор розетки

Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.

Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.

Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.

Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.

Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.

При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам

Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.

Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.

При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.

Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.

В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

духовой электрический шкаф должен иметь отдельный автомат защиты

кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно

Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.
