Возможные способы прокладки провода
Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.
Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.
Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.
Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО
Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.
Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:
- в плитах потолочного перекрытия;
- под потолочным покрытием;
- на стенах – под штукатуркой, под гипсокартоном;
- на полу в стяжке.
Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.
Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.
Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.
В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.
Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.
При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.
Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены
Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).
Неисправности с распределительной коробкой
Источник проблемы в распределительной коробке – случай нередкий. Необходимо вскрыть ее и внимательно проверить все соединения: отгоревшие или отломленные кабеля сразу будут заметны.
Прежде всего, естественно, следует обесточить квартиру и потом уже измерить напряжение. Если на вводной клемме показание достаточное, а на выходной клемме равно нулю, то система неисправна, ее нужно перезагрузить.
Далее необходимо осмотреть все контакты, которые иногда отгорают. У потемневшего, окисленного провода убираем изоляцию, зачищаем его ножом, наждачной бумагой, а затем скручиваем и обматываем изолентой. Испорченные фрагменты выбрасываем. После всех этих действий собираем распредкоробку и после подключения питания снова измеряем напряжение на выходах.
Если ни один кабель в распределительной коробке не поврежден, проблему нужно искать в другом месте. В худшем случае придется искать неисправные провода в стенах.
Четвёртая и пятая причины. Контакты.
Эти две причины — самые распространённые.
Проверьте — хорошо ли зажаты винтики обозначенные цифрой 1. Кстати, контакт будет лучше, если подключаемый провод заведён под винт в форме колечка (как на фото).
Обратите внимание, насколько сжаты контакты, обозначенные цифрой 2. Если контакты вашей розетки не предусматривают наличие пружинки (3), «щёчки» контактов (2) могут неплотно зажимать контакты вилки
В качестве временной меры, можно эти самые щёчки поджать друг к другу. Но в скором времени, они снова разожмутся и… «наша песня хороша, начинай сначала».
Поэтому, найдите время и средства, чтобы заменить розетку на розетку с пружинками.
Поиск и устранение обрыва в электрической цепи
Самый сложный вариант, когда перестает работать одна или несколько обычных розеток, которые неизвестно как и откуда подключены. Упрощает задачу тот факт, что вся проводка, по крайне мере большая ее часть, делалась по стандартам, а значит можно представить себе как она расположена. Первая скрутка должна находиться в этой же комнате в распределительной коробке. Размещается она на высоте примерно 15-20 см от потолка (как и основной провод), но зачастую оказывается скрытой под обоями или даже слоем штукатурки. Если визуально определить ее расположение не получается, надо простучать стены.
Когда коробка найдена и вскрыта, то в ней обычно находится подгоревший контакт, либо приходится искать другую коробку, от которой провод идет в уже проверенную. Иногда встречаются достаточно причудливые схемы подключения, когда главный распределительный щиток находится в коридоре, кажется, что от него провод должен напрямую попадать на кухню, а на деле оказывается что проводка идет вокруг квартиры через все комнаты и только потом последней веткой попадает в кухонную распределительную коробку. Без наглядной схемы тут никак не угадаешь – надо только последовательно прозванивать все цепи и хорошо если для этого есть специальные устройства, без которых с задачей может справиться только опытный электрик.
Разобраться в устройстве проводки в квартире поможет это видео:
Самая редкая и вместе с тем нежелательная причина, почему не работает розетка – когда каким-то образом оказывается испорчен провод внутри стены. Это может быть короткое замыкание вследствие многократного перегревания и остывания проводки или случайно зацепили провод при сверлении стены. Если прозвонка показывает, что именно этот участок не пропускает ток, то придется вскрывать штробу и менять провод. В лучшем случае получится определить место обрыва и разбивать придется только часть стены, но если провод замкнуло, то лучше менять его полностью.
Единственная альтернатива как обойтись без штробления стен – отключить испорченный провод из распределительной коробки и вместо него проложить новый по поверхности стены – сделать открытую проводку.
Розетка начала искрить, работать с перебоями или и вовсе прекратила подавать любые «признаки жизни»? Такие изменения могут произойти по множеству причин. Однако вне зависимости от первоисточника проблемы нужно как можно быстрее предпринять действия по устранению возникших неисправностей.
Прежде всего, вам нужно понять, есть ли шанс отремонтировать розетку или же единственным возможным вариантом является ее полная замена.
Признаки необходимости выполнения ремонта розетки
- Специфический аромат горелого пластика.
- Чрезмерный нагрев или даже оплавление лицевой части розетки.
- Появление дыма, искр и различных нехарактерных звуков.
- Отхождение от поверхности стены, расшатанность.
Как правило, к появлению перечисленных выше причин приводит расшатанность контактов розетки. Проводка большинства домов сделана из алюминия, который характеризуется очень высокой пластичностью. Именно это свойство металла приводит к постепенному ослаблению контактов крепления и в большинстве случаев весь ремонт сводится к их подтягиванию.
Однако если продолжать игнорировать расшатавшиеся контакты, через время начнут ослабевать и крепления. Именно в этот момент розетка начинает отставать или даже полностью вываливаться из стены.
Прежде всего, настройтесь на работу. Многие люди при виде любых неполадок, связанных с электроприборами, начинают паниковать. Делать этого абсолютно не рекомендуется. В таком ремонте важен решительный и спокойный настрой.
Не нужно тратить время впустую. От простых потрескиваний в розетке до возгорания может пройти пара минут. Поэтому ремонт рекомендуется начинать как можно быстрее.

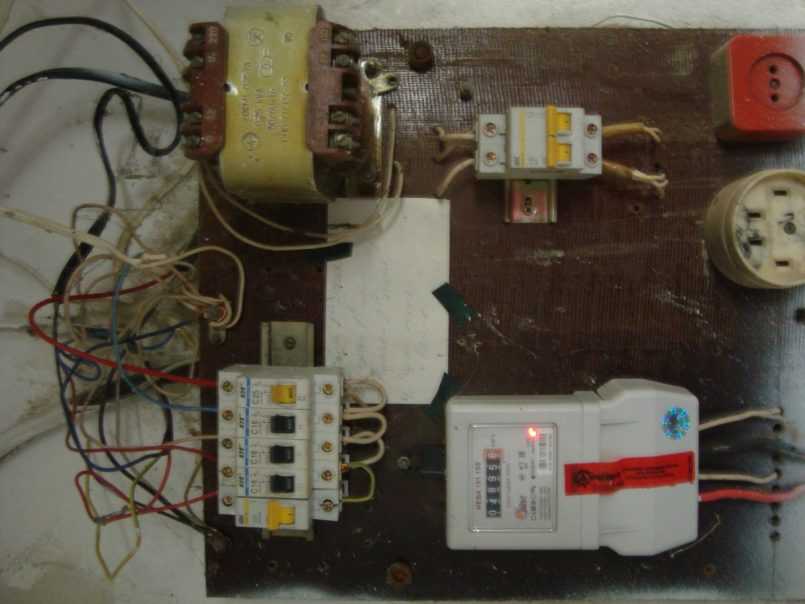

Далее вам нужно будет обесточить свою квартиру. Чаще всего автоматы находятся в подъезде, в общем щитке на этаж. Обычно их подписывают по номерам квартир. Если таких маркировок нет, правильный автомат придется подбирать путем поочередного выключения каждого из них. В некоторых случаях рубильники размещаются в квартире.
Из розеток нужно выключить абсолютно любые электроприборы. Лучше всего это сделать еще до того, как вы отправитесь в подъезд на поиски автомата вашей квартиры. Помните, выключено должно быть абсолютно все. Даже элементарное зарядное устройство, оставленное в какой-либо розетке квартиры на время ремонта, является потенциально опасным.
Как самостоятельно снять старую розетку со стены и монтировать новую
Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:
- снятие декоративной панели;
- ослабление винтов, крепящих жилы проводов;
- снятие крепежных элементов и ослабление разжимных лапок;
- собственно, демонтаж.
Установка новой розетки производится в обратном порядке.
Инструменты
Для демонтажа и установки розетки обязательно наличие следующего инструмента:
- отвертки с плоским и крестообразным лезвием;
- нож для зачистки изоляции;
- бокорезы;
- пассатижи.
Вид и размер лезвия отвертки должны соответствовать шлицам используемых винтов.
Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.
Процесс демонтажа
В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.
Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.
Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.
Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.
Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя
Придется менять участок проводки между розеткой и распределительной коробкой.
Этапы работ с наружным устройством
Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.
При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.
Присоединение нового механизма к жилам
Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.
Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.
Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.
Если розетка трещит во время работы
Если треск раздается когда вилка в розетке, то это уже признак плохого контакта на каком-то участке электрической цепи. Зачастую при этом со временем нагревается поверхность штепселя или сама розетка, а то и все сразу.
Причины треска в работающей розетке
По сути, шумит работающая розетка по той же причине, что и при вставке штепселя – контакты соприкасаются не вплотную, а местами не достают друг до друга. Последствия стандартные их поверхность окисляется, сопротивление электрическому току возрастает и металлы начинают нагреваться.
Точно так же трещит розетка если ослабились болтовые соединения – провод внутри контакта начинает шевелиться и образуются выступы, между которыми появляются искры. Розетка начинает шуметь, а если контакт совсем плохой, то может нагреться и расплавиться.
Также причиной искрения может быть несовпадение диаметра штырьков вилки и контактов розетки, типичный пример это когда старая советская вилка вставляется в современную евро розетку.
евро вилка слева, советская со штырьками меньшего диаметра — справа
Смотрите подробности в этом видео:
Четвертой распространенной причиной почему греется розетка, является несоответствие мощности подключенных к ней приборов с пропускной способностью проводов. Если что-нибудь потереть друг об друга, то обе эти вещи разогреются, а электроны внутри проводника «бегают» со скоростью света. Как итог – если проводка периодически работает на пределе своих пропускных возможностей, то она разогревается.
Для самих жил это не критично, но изоляция, которая постоянно размягчается и затвердевает, со временем утрачивает свои свойства. Сюда же надо учесть и способность электрического тока распрямлять проводку, по которой он пропущен. При включении мощного устройства через слабый проводник нагревающаяся жила, разогревает изоляцию, которая становится мягкой и «расковыривается» пытающимся распрямиться проводом. Также свое слово может сказать и обычная вибрация, которая появляется в устройствах, работающих от электрического тока. Невооруженным глазом она может быть незаметна, но и коротит такая проводка не всегда сразу. Со временем жила может вылезти из изоляции и тогда в лучшем случае получится искрящийся контакт, а в худшем дойдет и до короткого замыкания.
Методы устранения
Зачатую при возникновении искрения достаточно перебрать розетки – если их разобрать, то что делать дальше обычно видно невооруженным глазом. Место с плохим контактом выделяется окалинами от плавления изоляции, а сама она затвердевшая и хрупкая. Если нагара немного, то его можно просто счистить и подтянуть болтовые соединения. Когда уже дело дошло до серьезного оплавления изоляции проводов или корпуса розетки, то настоятельно рекомендуется их замена.
Выбор розеток, вилок и тройников
Причиной неправильной работы розетки может также являться низкое качество как самой розетки так и вилки электроприбора, эта проблема подробно рассмотрена в следующем видео:
Почему искрит розетка
Но для начала следует разобраться в причине такого явления. Розетка может искрить в следующих случаях.
- Изношен фиксирующий контакт. А точнее пружины, которые прижимают с необходимым усилием медные пластины к вилке.
- Слишком высокая потребляемая мощность. И если питающий провод выдерживает лишние ватты, то самая слабая часть – контакт, может перегреваться и даже искрить.
Рисунок 1: К чему может привести слишком большая мощность потребителя
Советские вилки и новые евророзетки. Разница всего в 0,8 мм, но этого достаточно, чтобы контакт был недостаточно надёжным. Отсюда и искрение.
Поэтому перед тем как начинать ремонт следует убедиться, что причина искрения не в конструкции вилки или розетки, и не в слишком большом потреблении. Иначе вся изложенная дальше последовательность не принесёт какого-либо результата.
