Почему ноль бьёт током при отключённой фазе

Андрей Маркелов. Лампа, горящая под ЛЭП

В подмосковном городе Красногорске есть участок высоковольтной 500-киловольтной линии электропередач, где очень сильно провисают провода.

Настолько сильно, что под ними попросту страшно ходить: расстояние до них от земли составляет всего около 5 метров. При езде на велосипеде от руля сильно бьет током, а пройтись в дождь с зонтиком в тех местах решится только сумасшедший.

Причем, провода расположены не на пустыре, а прямо в жилой зоне. Рядом дома и больница.

Важно

Но речь в этой статье пойдет не о санитарных нормах, а о физике. Дело в том, что ЛЭП создает довольно сильное электрическое поле, которое в комбинации с низковисящими проводами может дать интересный эффект.

Это люминесцентная лампа, которая горит без всяких проводов и других ухищрений под линией электропередач. Лампа самая обыкновенная, точно такие же используются для освещения в офисах. Разве что длина несколько больше — полтора метра вместо 75 сантиметров. Лампа горит не только на земле, но и просто в воздухе, а также в руках.

Почему светится лампа? Из-за напряжения на ее концах, которое в свою очередь возникает из-за электромагнитного поля, создаваемого ЛЭП. Электростатический потенциал на проводах очень высок, а потенциал на земле, как известно, нулевой. Иными словами, между проводами и землей существует разность потенциалов, или напряжение.

И на концах лампы тоже существует разница потенциалов, потому что один из концов стоящей вертикально лампы всегда ближе к проводам, а второй дальше от них либо находится на земле. Но эта разность потенциалов все же достаточно мала, чтобы дать ток такой силы, который представлял бы опасность для человека. А раз ток такой слабый, то и лампу он зажечь не должен.

Кроме того, люминесцентные лампы устроены не так-то просто: внутри расположены специальные стартеры, которые зажигают ее особым способом. Почему же лампа горит? Потому что такие лампы в принципе горят по другим причинам.

Вместо раскаленной вольфрамовой дуги внутри стеклянной трубки имеются пары ртути, которые создают ультрафиолетовое излучение (преобразовываемое в видимый свет белым люминофором на стекле) за счет напряжения, но не на концах лампы, а на протяжении всей ее длины, то есть и на контактах, и на самой ртути.

Поле под линией электропередач создает разность потенциалов на парах ртути внутри лампы, заставляя их светиться. Поэтому для свечения не нужен стартер, поэтому под ЛЭП не светятся обычные лампы накаливания и поэтому человека не убивает удар тока. Просто в основу наблюдаемого эффекта положена несколько иная природа.

Лампа светится очень сильно, если воткнуть ее в землю, немного слабее, если держать ее вертикально в руках и еще слабее, если держать ее горизонтально. Причина в разном напряжении на лампе: воткнутый в землю конец дает моментальный путь для стекания тока, а вертикальное положение создает большую разницу потенциалов за счет разного расстояния от концов лампы до проводов.

При этом можно обнаружить, что лампу достаточно взять за середину двумя руками, и тогда свечение перестает быть равномерным.

В промежутке между руками оно угасает вовсе, а также сильно спадает на участке от руки до нижнего конца, если этот участок не слишком большой.

Совет

Лампа не горит между рук потому, что в этом месте разность потенциалов слишком мала, чтобы зажечь пары ртути: потенциал с концов лампы проходит по ней и стекает через руки в землю, а между ними напряжения попросту недостаточно.

Аналогично ведет себя лампа, взятая со свободным нижним концом.

Кроме того, свечение лампы резко падает при поднесении к массивным железным конструкциям или широким кустам. Вероятно, эти объекты тоже способствуют стеканию потенциала в землю, «утягивая» поле рядом с собой. Предлагаю также взглянуть на видеолекцию, где похожий эксперимент проводится с генератором Ван де Граафа.

Замыкание в проводке фазной и заземляющей жилы

Четвертая причина встречается довольно редко,но может быть это именно ваш случай. Например у вас в ванной могут вообще отсутствовать любые эл.приборы — нет ни стиралки, ни бойлера и т.д. При этом соседей также нет, а вы живете в своем отдельном деревянном доме. Вся проводка выполнена трехжильным кабелем с заземляющей жилой, схема щитка собрана по правилам.

И тем не менее, в ванной у вас все равно бьет током. Как такое возможно?

Причин тут две:

плохой контур заземления — забили один уголок в землю и посчитали этого достаточным, либо нарушился контакт в месте присоединения к контуру

замыкание фазы на заземляющий проводник, причем в любой из линии проводки, не обязательно в ванной

Ну и как правило, УЗО в электрощитке у вас при этом естественно отсутствует. Простой автомат в этом случае не отключится, так как ток для него маловат.

Такое может произойти:

в результате вкручивания самореза в стену, когда он одновременно попадает на фазу и желто-зеленый проводник PE

при нагреве изоляции и замыкании проводов в лампе освещения

КЗ фазы и жилы заземления в розетке с заземляющим контактом

вследствие замыкания в обыкновенной вилке. Изоляция фазного проводника протирается о поджимающую пластинку. А она как правило, заземлена.

Еще не доверяйте дешевым переноскам и удлинителям. Их нужно отключать в первую очередь.

И так как данный проводник подключается на общую шину заземления в щитке, то и потенциал по нему будет расходиться по всему дому и квартире.

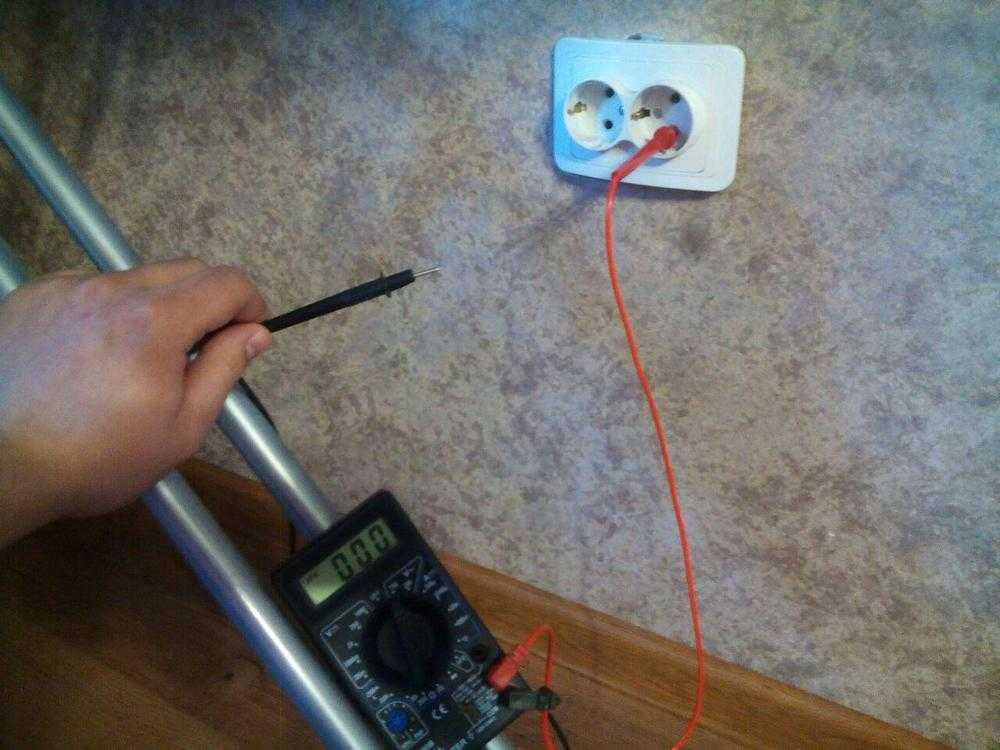

Только ощущать вы его будете в первую очередь в ванной, там где влажно и сыро. Проверяется наличие потенциала отверткой индикатором, причем лучше использовать с неоновой лампочкой, а не со светодиодом.

Ответы@Mail.Ru: Почему фаза бьёт током, а ноль нет? Почему загорается неонка на индикаторе фазы?

Ну, в чём-то вы правы оказались, я как дура прыгала пять минут перед розеткой, индикатор действительно горит когда ноги не касаются пола.. . Нужно попробовать подключить к индикатору большой лист железа, может тоже гореть будет.

Различия между фазой и нулём- никакого нет, когда оба присоединены к нагрузке, потребляющей ток. Различия будут, когда нет полезной нагрузки, а есть случайное касание проводов.

При этом, если коснётесь нулевого провода и, например, трубы водопровода, то ничего неприятного не произойдёт. А если коснуться фазного провода и той же трубы, последствия будут ОЧЕНЬ печальные. .

Обратите внимание

К сожалению, из-за неидеальности линий заземления между нулевым проводом и трубой всё-таки есть разность потенциалов, и это плохо…

В бытовой сети используется глухозаземленная нетраль, т. е.

нетраль (точка соединения обмоток понижающего трансформатора, потенциал которой как известно равен нулю, по закону Кергофа) непосредственно соеденина с контуром заземления.

При прикосновении к фазному проводу ток проходит через вас на землю, а при прикосновении к нулевому соответственно нет. Добавлено после дополнения вопроса: Открой свой сайт “Досужие мысли досужего человека. “

фаза – это электричество приходит когда цепь разомкнута то на нуле нетэлектричества когда замыкаешь цепь эл/ энергия уходит через источник на ноль и всё да кстати не неонка и диод небывает неона на индикаторе

Я сделаю так что тебя ноль тра… нет. по нулю протекает ток прошедший через потребителя его моно ощутить при прикосновении лёгкое покалывание а может так дать что мало не покажеться а про тело человека выступающего вроде ёмкости ты брось, тело человека активное сопротивление.

и про простейшие электрические цепи бери индикатор и прыгай не дойдёт через голову дойдёт через ноги. УДачи

Что ты там говорил что постоянка не бьет? Возьми ка в руки трубу, стань на рельс трамвая и лупани контактный провод трубой…. Посмотришь…. Если боишься можешь тапочки надеть))

Фаза ёто проводник по которому протикает ток а ноль ёто тоже проводник но его задача закрепить цепь ну к примеру батарейка имеит плюс и минус плюс нужен для того чтобы соеденить цепи такчто без минуса не ударит

Холодильник бьёт током? Мы знаем что делать!

ГАРАНТИРУЕМ НИЗКУЮ СТОИМОСТЬ!

НЕ У НАС:ОТ 1000 Р.*У НАС:От 500 Р.**ЕСЛИ ЗАКАЖЕТЕ РЕМОНТ,ДИАГНОСТИКА БЕСПЛАТНО

РАБОТАЕМ ЕЖЕДНЕВНО,С 8:00 ДО 23

Задайте вопрос или вызовите мастера бесплатно в Москве и области . Он приедет в тот же день.

То, что холодильник бьет током, – повод для паники? Что делать, чтобы досадная неприятность не переросла в опасность?

Как в старых, так и в новых холодильниках иногда встречается такое явление, как нарушение изоляции. Если вдруг вы на себе ощутили, как пробивает током при обычном прикосновении, это знак – пора звонить мастеру.

Почему холодильник бьёт током?

Основная причина кроется в нарушение изоляции или заземления холодильного оборудования. Определяется подача тока при касании к любым металлическим деталям холодильника – вы прикасаетесь и ощущаете покалывание/пощипывание на коже.

Пускать на самотек эту ситуацию нельзя, особенно, если у вас маленькие дети или животные, которые сильнее ощутят последствия от удара. При пропускании тока стоит незамедлительно обратиться в сервисный центр для выявления причин.

Что делать до приезда мастера, если холодильник бьёт током?

В первую очередь стоит отключить агрегат от сети, проверить провод и вилку на наличие внешних повреждений. Затем следует немедленно вызвать мастера-механика из сервиса по ремонту для детального осмотра и установления причин.

Ни в коем случае не оставляйте холодильник в рабочем состоянии, если вы заметили исходящий от него ток, это может быть опасно для ваших домочадцев!

Какой ремонт понадобится, если холодильник пропускает ток?

Прежде всего необходимо выявить причину проблемы и узнать, в каком именно месте проводка холодильника пропускает ток. Для определения вам потребуется специальный прибор – мегаомметр. С его помощью вы определите уровень электричества в том или ином проводе, определите место утечки тока и быстро найдете повреждения.

В случае если этот прибор у вас дома все-таки нашёлся, вам необходимо отключить агрегат от сети, подсоединить мегомметр поочередно к каждому «пальцу» вилки шнура от зажима “линия”. Если недостаточное сопротивление изоляции имеется – прибор покажет это.

Далее подобным образом проверьте все провода и контакты агрегата

Важно: ни в коем случае не подключайте в момент проверки холодильник к сети! Вы рискуете получить сильнейший удар током

Поторопитесь с решением этой проблемы – звоните 8 (495) 109-02-72 или оставьте заявку на сайте.

(1

Отсутствует или плохой контакт на заземлении, занулении в щитке

Нередко даже в домах новой постройки с 3-х жильными кабельными линиями, встречается такая ситуация, когда на заземляющей жиле, а соответственно и на всем к чему она подключена присутствует небольшое напряжение в пределах нескольких десятков вольт.

Вроде бы и проводка в квартире новая, и собрано в распаечных коробках все по схемам с соблюдением «полярности», однако бьет током повсюду к чему не прикоснешься.

Объяснение может быть очень простым. В квартирном щитке все провода заземления собраны в кучу и подключены на одну общую шину.

Но она как раз таки ни заземлена, ни занулена! Электрики элементарно забыли это сделать. Отсюда и все проблемы.

Либо наблюдается где-то обрыв основного заземляющего провода от контура до вашего щитка. Проверьте напряжение в щите между шиной заземления и фазой. Оно должно быть стабильно в районе 220В. Если напряжение «плавает» в абсолютно произвольных параметрах, то явно где-то есть обрыв.

Разбираемся, почему ударило током?

Если нас ударило током в квартире, то крайне важно понять, почему так произошло, чтобы избежать в будущем подобных ситуаций. Когда мы меняем выключатель, перевешиваем люстру, меняем розетку, то часто видим, как из стены выходят провода

Как правило, проводов бывает два или больше. Чтобы не усложнять тему, давайте рассмотрим вариант, когда имеется однокнопочный выключатель и люстра. Включили свет — люстра зажглась; выключили свет — погасла. При однокнопочном выключателе из потолка выходят два провода, к которым должна подсоединяться электрическая лампа. Чтобы лампа загорелась, один провод должен быть «Землей», а второй — «Фазой». Провод «Земля» нам не опасен, а провод «Фаза» находится под напряжением. В статье: Провода под напряжением я рассказал о таком замечательном приборе, как пробник. С помощью него как раз и можно определить, какой из проводов является «Землей», а какой «Фазой». Фаза — это тот провод, при касании которого пробником, на нем загорается сигнальная лампочка.

По личному наблюдению я заметил, что некоторые люди почему-то рассуждают так: «А зачем мне пробник?» Я выключатель выключу, свет погаснет, значит тока там нет, и я спокойно подключу люстру. К сожалению, это очень ошибочное представление об электричестве.

Для наглядности я подготовил  две простенькие схемы, надеюсь, Вы в них разберетесь.

Схема № 1

Рассмотрим первую схему:

Здесь все очень просто. Наверху висит люстра (Лампа). Виден уровень потолка, из которого выходят 2 провода. Дальше эти 2 провода идут в выключатель. С другой стороны к выключателю из пола, через стену идут другие провода, несущие «Землю» и «Фазу».

Чтобы лампочка зажглась, нужно на один из ее концов подать «Землю», а на другой конец — «Фазу». Это общий принцип включения любого электрического прибора.

Однако, есть очень важный момент! В не зависимости от того, включен выключатель или выключен, на «Фазе» всегда существует напряжение. Поэтому-то такой провод «L», если он оголен, всегда прячут в розетках или распределительных коробках. Если Вы посмотрите на картинку, то увидите, что «Фаза» пришла в выключатель и сейчас там «живет». Но лампочка загорится только тогда, когда контур замкнется. И вот случай, показанный на этой картинке, действительно безопасный. Если мы выключим выключатель, то лампу просто можно менять голыми руками, т. к. к ней подводятся пустые провода, ничего не несущие.

Схема № 2

Рассмотрим вторую схему:

Тот же пол, тот же потолок, та же лампа и тот же выключатель

Но обратите внимание на схему. Из потолка также выходят 2 провода, к которым нужно подсоединить лампу

Один провод — это «Фаза», на котором напряжение живет всегда. Поэтому включим мы выключатель или выключим, суть от этого не поменяется. Лампа действительно либо зажжется, либо погаснет. Но вот провод «L» всегда будет находиться под напряжением!

Сразу скажу, что второй вариант разводки проводов в квартире будет более опасный, т. к. Вы по не знанию можете выключить выключатель и приступить к замене лампы, думая, что напряжения там нет. В результате получите удар током и можете от шока упасть со стула, на котором стояли и закручивали провода.

Поэтому, крайне важно, когда меняете люстру, всегда пользуйтесь пробником. Ориентируйтесь только на него

Ведь Вы точно не знаете, как в стенах у Вас идет проводка. Пробник в таких ситуациях будет Вашим надежным другом и поможет избежать беды.

Интересно, если Вас однажды ударило током, Вы пытались разобраться самостоятельно, в чем было дело?
