Радиатор для светодиода - почему все сложно

Как закрепить светодиод

Существует два основных способа крепления, рассмотрим оба из них.

Первый способ – это механический. Он заключается в том, чтобы прикрутить светодиод саморезами или другим крепежом к радиатору, для этого нужна специальная подложка типа «звезда» (см. star). К ней припаивается диод, предварительно смазанный термопастой.

На «пузе» у светодиода есть специальный контактный пятачок диаметром как сигарета типа slim. После чего к этой подложке припаиваются питающие провода, и она прикручивается к радиатору. Некоторые светодиоды поступают в продажу уже закреплённые на переходной пластине, как на фото.

Второй способ – это клеевой. Он пригоден как и для монтажа через пластину, так и без неё. Но метал к металлу крепить не всегда получается, чем приклеить светодиод к радиатору? Для этого нужно приобрести специальный термопроводящий клей. Он может встречаться как в хозяйственной, так и в магазине радиодеталей.

Выглядит результат такого крепления следующим образом.

Гибкие радиаторы

Эту разновидность светодиодных ламп используют автолюбители для установки ближнего, дальнего света в авто. От обычных они отличаются наличием теплопроводной трубки, а сам радиатор, напоминает лепестки цветка.

Такая конструкция обладает еще большей теплопроводностью и может работать практически в экстремальных условиях, не перегреваясь и долго не теряя яркости.

Единственный минус – большинство ламп с гибким радиатором, которые продаются на территории России, произведены в Китае. А значит, перед их покупкой необходимо тщательно изучить отзывы о производителях и отдельных моделях, чтобы не потратить деньги на низкокачественную подделку.

Это интересно: Какой провод использовать для точечных светильников?

Как подобрать радиатор?

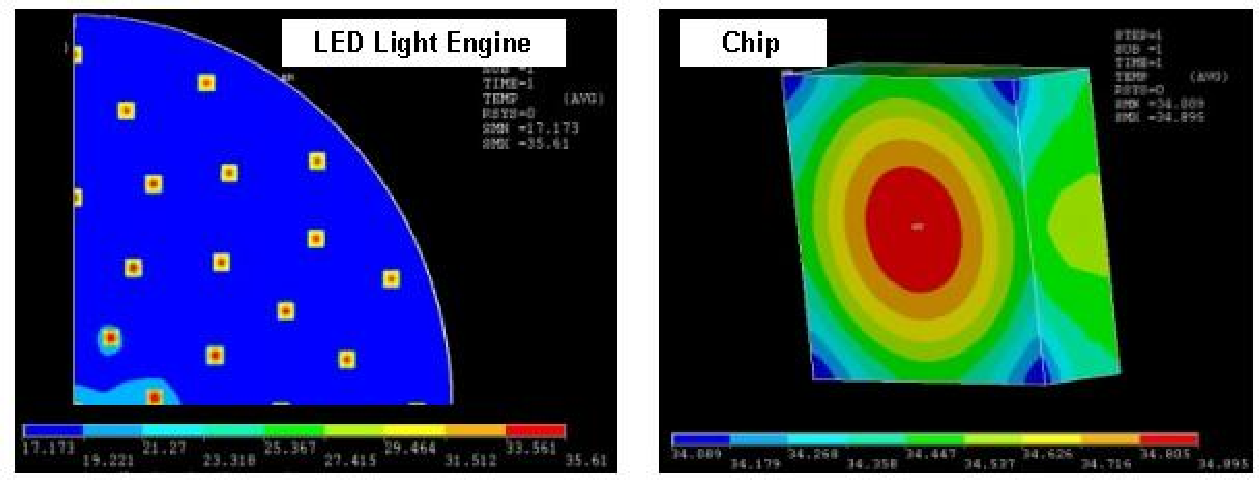

Расчет радиатора для светодиода процесс не совсем простой, тем более для начинающего. Для его выполнения нужно знать тепловое сопротивление кристалла, а также перехода кристалл-подложка, подложка-радиатор, радиатор-воздух. Чтобы упростить решение многие пользуются соотношением 20-30 см2/Вт.

Это значит, что на каждый ватт LED света нужно использовать радиатор площадью порядка 30 см2.

Естественно, такое решение не является уникальным. Если ваша осветительная конструкция будет использоваться в подвальном прохладном помещении можно взять меньшую площадь, но при этом убедитесь, что температура светодиода в пределах нормы.

Предыдущие поколения LED комфортно чувствовали себя при температуре кристалла 50-70 градусов, новые светодиоды могут переноситьтемпературу до 100 градусов. Проще всего определить – прикоснуться рукой, если рука едва терпит – всё в порядке, а если кристалл может вас обжечь – принимайте решение для улучшения условий его работы.

Как подключить лампу ДНаТ

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Имейте в виду, что дроссель должен обязательно устанавливаться только в разрыв фазного провода идущего на лампу, а не нулевого.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет. Далее расключаете фазу. Один провод с автомата монтируете на входящий контакт дросселя.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Схемы включения ИЗУ

Рассмотрим схему параллельного запуска ИЗУ. В такой схеме ламповый ток не проходит непосредственно через ИЗУ, что практически исключает любые потери мощности. Схема зажигающего устройства для подобного включения достаточно проста, сами устройства недороги, просты в эксплуатации и достаточно надежны. Однако формируемые зажигающим устройством импульсы высокой частоты в такой схеме оказывают влияние, помимо лампы, также на дроссель, что обуславливает обязательное применение дросселей с повышенной изоляцией, устойчивой к напряжению 2–5 кВ.

Поскольку стандартные дроссели для металлогалогенных и натриевых ламп не поддерживают такую величину напряжения, то параллельная схема включения ИЗУ используется лишь с лампами, зажигающее напряжение которых меньше 2 кВ. В первую очередь к таким лампам относятся металлогалогенные лампы высокой мощности (от 2000 до 3500 Вт).

Гибкие радиаторы

Тепловые трубки и паровые камеры.

Тепловые трубки и паровые камеры являются пассивными и имеют эффективную теплопроводность в диапазоне от 10000 до 100000 Вт / м К. Они могут обеспечить следующие преимущества в управлении температурой на светодиодах:

Передача тепла к внешнему радиатору с минимальным падением температуры
Изотермизация естественного конвекционного радиатора, повышение его эффективности и уменьшение его размеров. В одном случае добавление пяти тепловых трубок уменьшило массу радиатора на 34%, с 4,4 кг до 2,9 кг.
Эффективно преобразуйте высокий тепловой поток непосредственно под светодиодом в более низкий тепловой поток, который может быть легко удален.

Радиатор для светодиодов. PCB (печатная плата)

MCPCB – MCPCB ( PCB с металлической подложкой – это те платы, которые содержат материал подложки из металла в качестве распределителя тепла в качестве неотъемлемой части печатной платы. Металлическая подложка обычно состоит из алюминиевого сплава. Кроме того, MCPCB может использовать преимущество диэлектрического полимерного слоя с высокой теплопроводностью для снижения теплового сопротивления.
Разделение – отделение цепи привода светодиодов от платы светодиодов предотвращает повышение температуры, генерируемой драйвером, от повышения температуры соединения светодиодов.

Зачем диодам нужно охлаждение?

Несмотря на высокие показатели светоотдачи светодиоды излучают света примерно на треть потребляемой мощности, а остальное выделяется в тепло. Если диод перегревается структура его кристалла нарушается, начинает деградировать, световой поток снижается, а степень нагрева лавинообразно увеличивается.

Причины перегрева светодиодов:

Слишком большой ток;
плохая стабилизация питающего напряжения;
плохое охлаждение.

Первые две причины решаются применением качественного источника питания для светодиодов. Такие источники часто называют драйвер для светодиода. Их особенность заключается не в стабилизации напряжения, а именно в стабилизации выходного тока.

Дело в том, что при перегреве сопротивление светодиода снижается и ток, протекающий через него, возрастает. Если в качестве блока питания использовать стабилизатор напряжения – процесс получится лавинообразным: больше нагрев – больше ток, а больший ток – это больший нагрев и так по кругу.

Стабилизируя ток, вы отчасти стабилизируете и температуру кристалла. Третья причина – это плохое охлаждение для светодиодов. Рассмотрим этот вопрос подробнее.
