На каком расстоянии устанавливать светильники на потолке

Расчет наружного освещения: методы и формулы

Ниже вы узнаете, как самостоятельно рассчитать освещение для улиц, придомовых территорий и проезжей части.

Освещение улицы, двора

Для подсчета необходимого числа светильников воспользуйтесь следующей формулой:

L = E*S*N*K / (F*X), где

  • L — нужное число фонарей;
  • Е — требуемая освещенность;
  • S — площадь освещаемой территории;
  • N — уровень неравномерной освещенности;
  • K — критерий учета продолжительной эксплуатации;
  • F — световой поток;
  • X — отражающие способности объектов.

Значение перечисленных характеристик лучше всего искать в техпаспорте осветительного оборудования. А теперь давайте предположим, что нужно выполнить расчет требуемого числа фонарей для придомовой территории общей площадью 100 кв. м. Лучше всего подойдут светодиодные прожекторы, поэтому ниже будем использовать их технико-эксплуатационные характеристики.

Для начала высчитаем значение светового потока, который будет равен мощности прибора (30 Вт), помноженной на светимость (70 лм/Вт). В итоге получаем 2100 лм. Далее находим значение отражающих способностей, а поскольку двор покрыт светло-серым асфальтом, то параметр будет равен 50 %. Норма освещения (E) составляет 10 лк. N и K берем равными 1,1 и 1,2.

Подставляем данные параметры в формулу и получаем итоговое значение:

L = 10*100*1,1*1,2 / (2100*0,5) ~ 1,25.

В данном случае вам будет достаточно установить два светодиодных светильника уличного типа мощностью 30 Вт, но при этом нужно не забывать о зоне прямой видимости. Прожектор не сможет качественно осветить территорию, расположенную позади или с другой стороны дома.

Для более точных расчетов нужно использовать еще несколько характеристик, включая коэффициент потерь в сети.

Освещение проезжей части

Что касается проезжей части, то здесь обычно требуется вычислить расстояние между опорами с фонарями, высота которых достигает 9 м. Нам также известно, что ширина дорожного полотна составляет 6 м.

Для этого будет использоваться следующая формула:

F = L*K*π/N, где

  • F — необходимое расстояние,
  • L — коэффициент яркости дорожного покрытия,
  • K — коэффициент накаливания,
  • π — число Пи,
  • N — параметр светового потока.

В зависимости от используемых ламп, подставляем нужные характеристики. Предположим, что коэффициент покрытия равен 0,5 кд/м2, разница между шириной трассы и высотой фонарных столбов — 6/9 (0,66), коэффициент светового потока — 0,05. В результате имеем:

F = 0,5*1,5*3,14/0,05 = 47,1 м.

Практическое применение указанных формул расчета уровня уличного освещения существенно усложняется поиском нужных величин для подстановки. Если хотите получить гарантированно точный конечный результат, позволяющий грамотно расположить наружные светильники по придомовому участку, лучше всего обратиться к специалисту.

Конечно, можно все сделать наобум, но в таком случае вы потеряете возможность создания максимально эффективной и экономичной системы наружного освещения.

Оптимальные решения

Определение расстояния между устанавливаемыми светильниками для каждого конкретного случая должно подчиняться следующим правилам для создания оптимального уровня освещенности:

  • расстояние между соседними рядами осветительных приборов не должно быть больше 1 м;
  • расстояние от стены до светильника крайнего ряда не должно превышать 60 см;
  • вышеприведенные требования актуальны для комнат, имеющих высоту потолков 2,5 м.

Схемы размещения светильников

Эти требования были разработаны исходя из того, что на такой высоте будет происходить пересечение конусов света, которые будут создавать все установленные в помещении осветительные установки. При этом необходимо помнить, что установленные лампы не должны попадать на каркасные элементы. Также, определяя расстояние между соседними светильниками, нужно опираться на материал, из которого изготовлен потолок. К примеру, при наличии натяжного потолка расчет проводится исходя из того, что на 1 м.кв. такой поверхности должно приходиться освещение, рассчитанное на 20 Вт.

Re: Расстояние между драйвером и модулем

Спасибо..Могу ещё вот,что спросить? «Если схема соединения простая — все диоды (либо линейки) в одну цепь последовательно»-я не смогу их выстроить-последовательно,ибо,тогда мне на них нужно будет подбирать драйвер,а не использовать штатные..Верно? А я не знаю параметров этих линеек..Не напряжения,ни тока..Только мощность…(Да и,честно говоря-хочется задействовать-то ,что уже есть,(из спортивного интереса)).. К тому-же:»Включить можно разными способами. Например, несколько параллельных веток. Выбирайте драйверы, которые вам наиболее доступны. Не обязательно использовать один мощный драйвер. Несколько более слабых повысят общую надежность всей системы»

. Именно так я и хочу поступить.

ИванЖабоедов Прожектор   Сообщений: 121Зарегистрирован: 23 апр 2017, 00:47Откуда: г.Кемерово Благодарил (а): 167 раз. Поблагодарили: 0 раз.

Какие параметры влияют на вычисления

Для того чтобы правильно провести расчет для вычисления расстояния между любыми светильниками (даже для охранного и аварийного плана) на потолке, нужно прежде всего оценить их конструкционные особенности.

Конструкция точечного светильника

Точечный светильник имеет встраиваемый корпус, который легко помещается в конструкции при натяжном или гипсокартонном потолке

Обратите внимание! Конструкция самих гипсокартонных или натяжных потолков для разных помещений (спальни, ванной и т.д.) будет монтироваться по единому принципу. Таким образом, если в комнате имеется подвесная потолочная конструкция, то установка в нее точечного светильника займет минимум времени и сил

Также стоит отметить, что такие осветительные приборы бывают двух типов:

  • встраиваемые;
  • накладные.

Если для встраиваемых моделей необходима подвесная потолочная конструкция, то накладные светильники точечного плана могут монтироваться абсолютно на любую поверхность, что делает их универсальными. Именно такие светильники сегодня можно встретить во многих общественных помещениях, а также на производственных и промышленных объектах в роли общего, рабочего или аварийного типа освещения.

Чтобы разместить такой светильник, понадобится всего лишь стандартный набор крепежей, которые будут идти с ним в комплекте. При этом не стоит забывать о том, что само расположение светильников на потолке может быть различным. Здесь все зависит от предназначения, как помещений, так и системы освещения в целом или отдельных ее элементов. Данный аспект обязательно должен учитывать проводимый вами расчет. Варианты расположения осветительных приборов могут быть следующими:

на равном промежутке друг от друга. В данной ситуации они будут создавать общее и равномерное освещение, предотвращая появление теней и плохо освещенных мест в комнате;

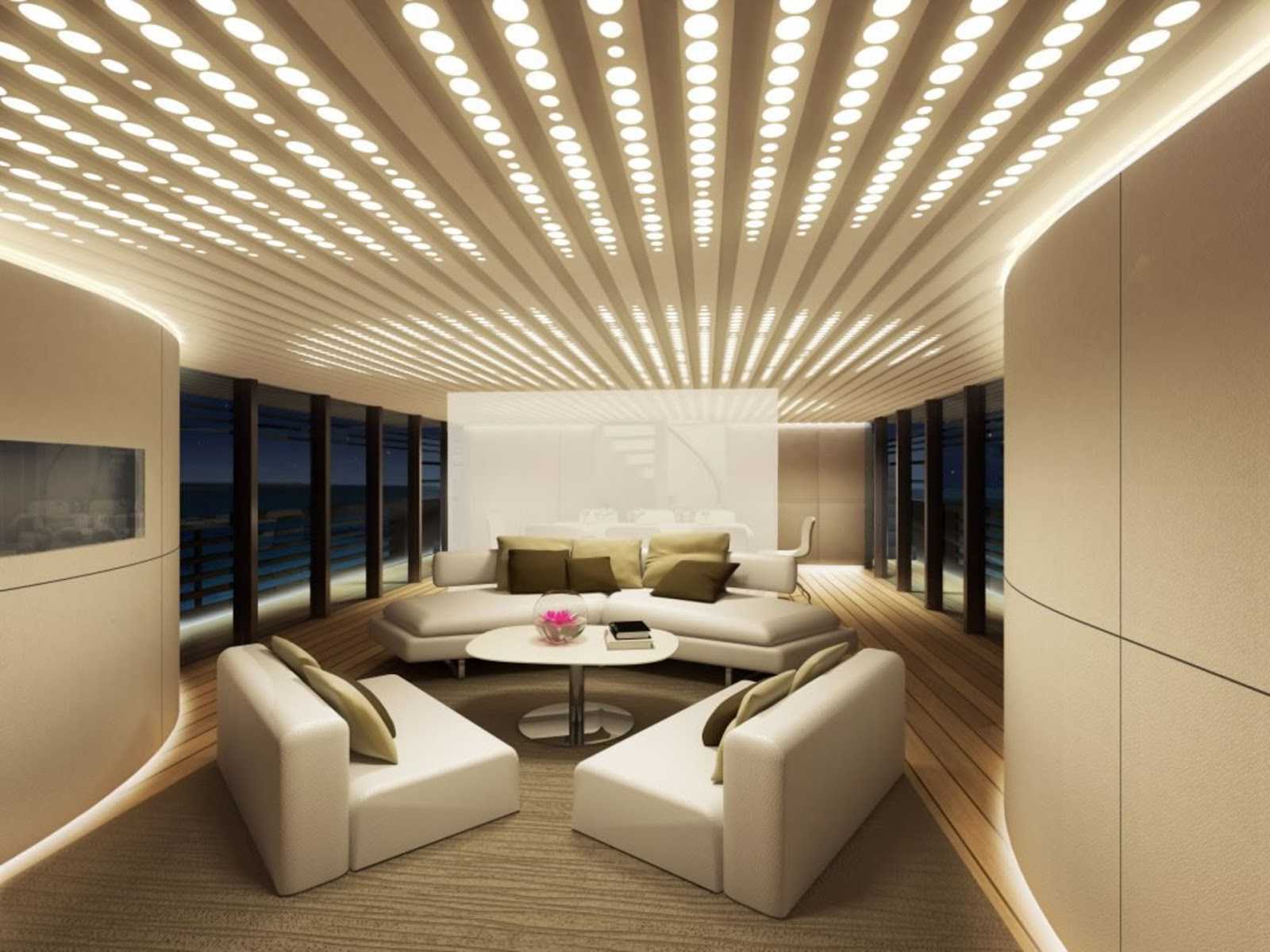

Равномерное размещение светильников

зональное. Здесь предполагается концентрация осветительных приборов для более качественного и полноценного освещения конкретной области.

Зональное размещение ламп

Именно на эти варианты размещения и должен опираться проводимый расчет.

Re: Расстояние между драйвером и модулем

Принципиальных запретов для большого удаления драйвера от диодов нет. Увеличиваются радиопомехи на TV и приемники. Ток в цепи един, падение напряжения в проводах на небольших токах несущественное. Если схема соединения простая — все диоды (либо линейки) в одну цепь последовательно, то не запутаетесь и перекосов напряжения/токов в диодах не будет.

За это сообщение автора Invisible_Light поблагодарил: ИванЖабоедов (08 май 2017, 00:01) Invisible_Light Scio me nihil scire   Сообщений: 5864Зарегистрирован: 17 июн 2012, 01:53Откуда: Киров Благодарил (а): 13 раз. Поблагодарили: 940 раз.

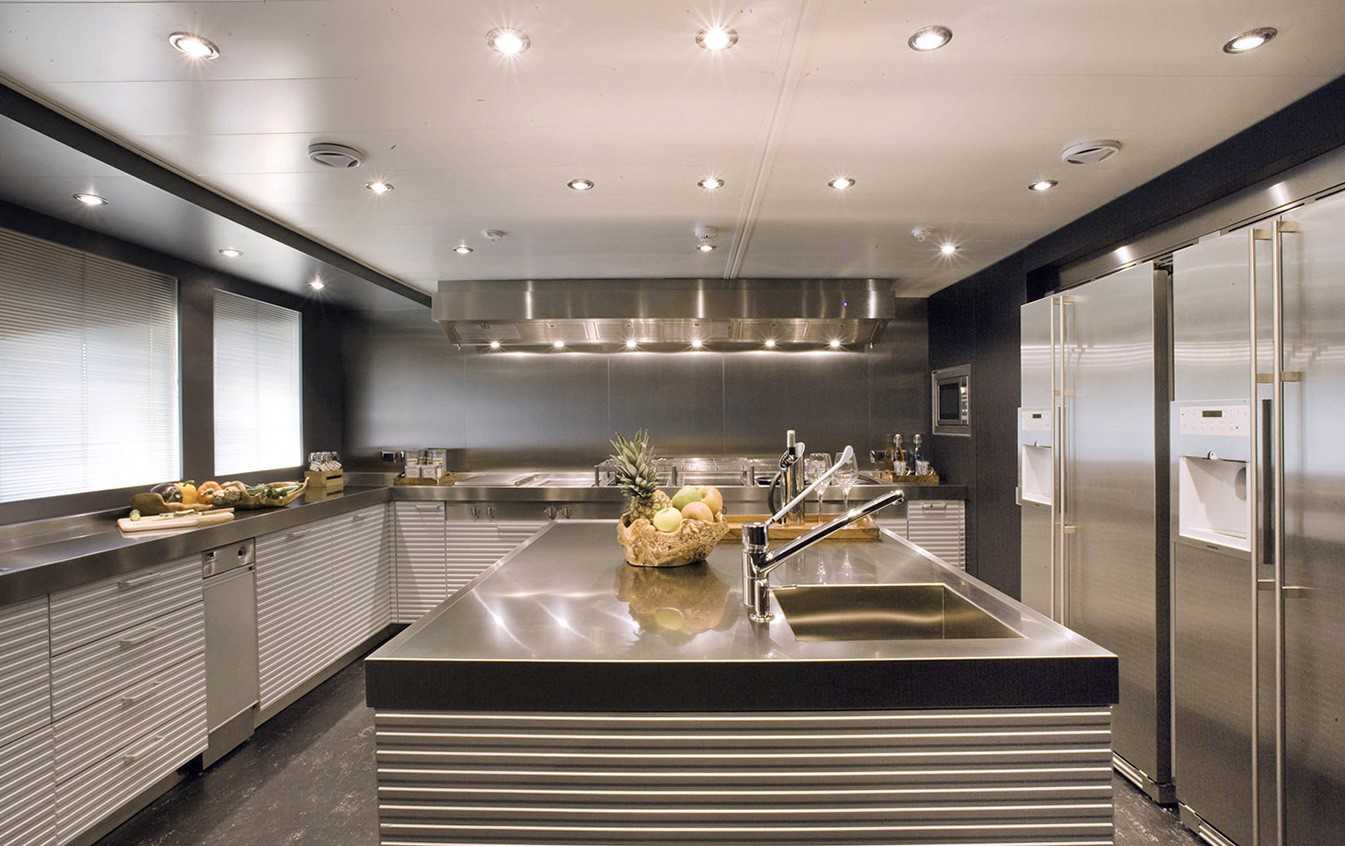

Что такое точечный светильник

Встроенные светильники, одни из немногих источников света, способны создавать световые пятна, направленные в нужную сторону. Благодаря такой их функции они и получили свое название. Их можно устанавливать в совершенно разных помещениях, ведь благодаря лаконичному неброскому дизайну и небольшому размеру споты будут хорошо смотреться в любом помещении и не нарушат общую концепцию интерьера.
Направление светового луча на отдельные предметы позволит необычно подчеркнуть дизайн помещения и создать из любой комнаты образец современного стиля.

Светодиодные споты исходя из особенностей конструкции можно разделить на такие группы:

  • встроенные светильники (врезные, крепятся в специальные ниши);
  • накладные точечные споты (крепятся с помощью кронштейнов или присоединяются к поверхности с помощью болтов);
  • комбинированные (несколько лампочек, скрепленных вместе).

Небольшие лампы можно монтировать на подвесные потолки любого типа. Способ монтажа практически не меняется в зависимости от типа материала, которым обшивают поверхность. На натяжном потолке установку приборов проводят мастера, поскольку при монтаже конструкции в такой материал есть некоторые нюансы

Важно учесть, что угол освещения, падающий от светильника – 30 градусов, поэтому споты располагают так, чтобы лучи пересекались. Не стоит размещать точечные споты ближе 60 см от стены и больше 1 м друг от друга

Для того, чтобы правильно провести подключение точечных светильников необходимо обратить внимание на некоторые важные моменты:

  • в конструкции осветительного прибора должен быть светоотражающий слой;
  • мощность лампы должна соответствовать материалу, из которого смонтирован потолок (при перегревании материала возможна его деформация и повышается риск пожара
    );
  • при выборе провода следует учитывать тип подвесного потолка (для гипсокартона подойдет двух- или трехжильный провод, а для менее огнеупорных материалов следует выбирать пожаробезопасный вариант);
  • для соединения можно использовать специальные клемники или медные луженые гильзы (более надежный вариант);
  • места соединения следует тщательно предохранить с помощью изоленты или термоусадочной трубки).

На натяжной потолок

Пленка ПВХ при высокой чувствительности к нагреву и склонности к повреждениям является одним из самых популярных вариантов для отделки потолка. Поэтому, если решено купить светильники для натяжных потолков, необходимо учитывать особенности материала. В конструкции прибора должна быть предусмотрена дополнительная теплоизоляция. Допустимая мощность ламп накаливания до 60 Вт, галогенных – до 36 Вт, а вот люминесцентные и светодиодные лампочек идеально подходят для монтажа, ведь у них минимальная температура нагрева.

Точечный свет в зависимости от помещения может выполнять разные функции, за счет чего пользуется большим спросом на рынке осветительных приборов, особенно при монтаже в натяжной потолок. Установку слотов в потолок из пленки ПВХ стоит проводить в несколько этапов:

  • прокладывание проводки по потолку (в гофрированной трубке) и к выключателю (одинарному или двойному);
  • установка креплений для монтажа (расстояние между поверхностями потолков должно получиться не меньше 6 см);
  • при использовании ламп мощностью 12 Вт обязательно использование понижающих трансформаторов;
  • установка металлических подвесов для крепления светильника позволяет при необходимости регулировать высоту прибора;
  • при монтаже натяжного потолка, в местах соединения спотов с проводкой приклеивают специальные кольца (чтобы отметить зону расположения проводов), а потом их прорезают.

На гипсокартонный потолок

Точечное освещение на потолке из гипсокартона – прекрасное дополнение интерьера помещения. Монтировать осветительные слоты в такой материал совсем просто и весь процесс занимает совсем немного времени. Специалисты рекомендуют использовать точечные светодиодные лампы, поскольку они обладают большим ресурсом работы, качественным потоком света и экономичностью.
В зависимости от формы светильника в гипсокартоне прорезаются штробы квадратной или круглой формы. Следует четко следовать сделанной ранее разметке, иначе можно попасть в металлический профиль.

Как защититься от электромагнитного излучения

По мере удаления от линии электропередачи магнитное излучение уменьшается. В СанПиН указана дистанция, когда оно достигает допустимого значения, но не исчезает полностью. Специалисты утверждают, что совершенно безопасное расстояние в 10 раз превышает допустимое.

Дополнительно в доме имеются провода и электрические приборы. Они тоже при работе излучают электромагнитные волны на расстоянии до 2 метров от компрессора и нагревательных элементов.

Самыми опасными являются утюги и холодильники. Наибольшее излучение получают люди от телевизоров, поскольку длительное время находятся перед ними. В результате все излучения суммируются, и получается значение, превышающее безопасное для человека.

Дома, находящиеся на расстоянии ближе 100 метров от линий с бытовым напряжением и 200 м от высоковольтных линий, необходимо защищать от электромагнитных излучений.

На закате

Необходимо учесть

Расположения зданий следует учитывать при строительстве и сразу экранировать фасад. В уже построенных домах, особенно старых, расположенных вблизи высоковольтных линий, необходимо сделать ремонт и защититься частично от наружного магнитного поля.

Крыша должна иметь металлическую кровлю. Стены обтянуты внутри стальной сеткой. Она укладывается на поверхность стены под штукатурку.

При строительстве нового дома надо использовать для кладки стен шлакоблок.

Охранная зона

Он лучше кирпича отражает и поглощает излучения. При этом крыша и сетка стен должны быть заземлены.

Внутри дома надо устанавливать розетки с заземлением для включения в них всех энергоемких приборов. Конструкцию заземления можно сделать одну:

  1. На расстоянии от 5 м разметить равнобедренный треугольник со сторонами по 2 м.
  2. Прокопать канаву по периметру глубиной 20–25 см.
  3. По углам забить прутья диаметром 10–12 мм. Длина их составляет 2 м.
  4. Соединить штыри железной полосой шириной 20 мм. Толщина ее не менее 1,5–2 мм. Обвязку приварить к каждому штырю или прикрепить болтами, зачистив предварительно места контакта от окалины и грязи.
  5. Полосу металла приварить к контуру и провести по канаве глубиной 20 см в дом.
  6. Засыпать землей все траншеи.

По дому следует сделать проводку с расчетом сделанной конструкции. Все провода от 3 фазы провести и подключить к клеммнику, приваренному к полосе от заземления.

Дистанция от крана до столба

Разрешенную удаленность от опор, требования СанПиН и СНиП следует обязательно соблюдать при строительстве дома и подсобных помещений. Причем это одинаковые правила как для домов в городе, так и для построек в СНТ и ИЖС, находящихся в деревне или в сельской местности.

На каком расстоянии устанавливать

Организация точечного освещения считается весьма трудоемким процессом. Не столько в самом монтаже, сколько в проектировании.

Подсчет оптимального расстояния между точечными светильниками сводится к исчислению количества светильников для помещения. Поэтому для предположения следует взять вооружение:

  • тип устанавливаемых лампочек;
  • номинальную мощность;
  • общую площадь комнаты.

Как правильно рассчитать расстояние между точками света

Формула представляется в поэтапном решении:

  1. Выяснение мощности.
  2. Измерение площади (длина объекта умножается на ширину).
  3. Перемножение площади и мощности. Например, получается значение.
  4. В паспорте аппарата вычитываем световом излучении — показатель б.
  5. Далее проводится финальное действие: б/а.

Результат — количество светящихся приборов, в котором нуждается комнатка.

Чтобы ответить на вопрос «на каком расстоянии можно устанавливать точечные светильники», необходимо учесть важные правила (если высота помещения не превышает двух с половиной метров):

  1. Метр между световыми рядами.
  2. Между стеной и крайним рядом расстояние равняется больше, чем 0.6 м.

Интересно! Расчет освещенности можно провести, используя график изолюкс (кривые значения освещенности).

Дизайнерское оформление освещения

Также, при размещении нужно помнить:

  1. Угол рассеяния света составляет всего тридцать градусов.
  2. Поток света воплощается в форме конуса.

Так, все точечные светильники должна размещаться плотно друг к другу. А конусы обязаны пересекаться на уровне, где находится основная масса вещей.

Рекомендации по организации подсветки дорожного полотна

При организации освещения дорог и автомагистралей светильники следует устанавливать на определенных участках. Число световых точек, а также их расположение определяются такими параметрами:

  • характеристики дорожного полотка;
  • предназначение дороги (автомагистраль, проселочный участок и т.д.);
  • тип населенного пункта, через который проходит полотно (город, село и т.д.).

Поэтому светильники, с помощью которых формируется подсветка, будут различаться в зависимости от конкретного случая:

для широких дорог светильники должны иметь мощность в 250-400 Ватт;

Освещение широких дорог

для дорог второстепенного назначения светильники должны иметь мощность в 70—250 Ватт.

Кроме этого большое значение в создании подсветки дорожного полотна играют и сами светильники. От их правильности выбора зависит безопасность передвижения по населенным пунктам. Уличное освещение населенных пунктов будет тем интенсивнее, чем больше их площадь.

Особенности подсветки проезжей части

Для любого города, как и в населенных пунктах поменьше, подсветка дорог представляет собой важную задачу. Это, прежде всего, связано с тем, что малейшие нарушения со стороны организации системы освещения могут повлечь за собой человеческие жертвы.

Освещение улицы и дороги

Все они прописаны в специальной документации (СНиП и СанПин).

  • полноценное освещение проезжей части в вечерние и ночные часы;
  • создание максимально безопасных условий для вождения на дорогах и автомагистралей;
  • светильники, размещенные вдоль проезжей части, должны давать достаточный уровень освещенности, чтобы водители даже в ночное время могли хорошо рассмотреть дорогу и увидеть на ней встречную машину или пешехода, идущего по обочине.

Освещение на дороге ночью

Для того чтобы освещение проезжей части в населенных пунктах было достаточным, проводятся специальные расчеты. Здесь уличное освещение опирается на несколько параметров:

  • нормы и требования СНиП, которые касаются уровня освещенности;
  • ГОСТ, который определен для осветительных приборов. Все светильники, имеющие люминесцентное, светодиодное или галогеновое освещение, должны отвечать требованиям соответствующего ГОСТ;
  • мощность светового потока, который производят источники света (светодиодные, люминесцентные или галогеновые лампочки).

Установка металлических опор

Установка опорных конструкций из металла — вне зависимости от их разновидности — отличается лишь объемом работ и небольшими деталями. В целом же технологический процесс очень похож.

Подготовительные работы

Прежде чем приступать к работе, подготавливают траншею для укладки силового кабеля. Углубление должно иметь квадратное сечение, где сторона будет равна 1 м. Глубина ямы — 80 см или больше (зависит от разновидности устанавливаемого столба).

Далее пробуривают скважину на дне траншеи. Глубина ее определяется типом опоры и должна примерно на 100 мм превышать ее в диаметре.

Дно ямы засыпают слоем песка, смешанного со щебнем. Если используют только песок, его смачивают водой. Такую основу легче утрамбовывать.

Прокладка силового кабеля

Следующий этап — подводка к осветительному прибору силового кабеля. Делается это подземным или наземным способом. Чаще всего кабель подводят под землей. Под него подсыпают прокладку из чистого песка. Сверху укладывают сигнальную ленту. Ее наличие позволит предотвратить случайное повреждение магистрали и поражение электричеством.

Крепление кронштейнов

В нижней части опоры имеется специальное отверстие. Через него заводят силовой кабель, протягивая его затем вверх. Когда эта операция выполнена, вверху опоры закрепляют кронштейны под светильники. Количество рожков на кронштейне подбирают заранее — до начала монтажа. Далее светильники подключают и монтируют в них лампочки.

Монтаж металлических опор

В скважину устанавливают столб, центрируют его, выравнивают по вертикали и закрепляют временными распорками. Правильность установки проверяют при помощи строительного уровня. Заполняют имеющиеся в скважине пустоты бетоном. Когда он полностью высохнет, убирают подпорки. Опорная конструкция для уличного освещения установлена.

Однако прежде чем запустить опору в эксплуатацию, необходимо провести еще ряд работ, в том числе проверить целостность кабеля. Также необходимо создать заземление. Без него систему нельзя считать безопасной в эксплуатации.

Для организации заземления понадобится заземляющий трос. Один его конец прикрепляют к болту (находится в нижней части столба), куда осуществляется ввод силового кабеля. Второй конец фиксируют к заземлительному контуру.

Обратите внимание! Сопротивление контура заземления должно составлять не менее 40 Ом. Наиболее востребованы на сегодняшний день два типа заземлительных систем:

Наиболее востребованы на сегодняшний день два типа заземлительных систем:

  1. Трехфазные сети с наглухо заземленными нейтралями. TN-S качественно защищают от удара электрическим током. Такие системы монтируют рядом со школами и многолюдными улицами.
  2. Для уличного освещения рекомендуется использовать изолированные проводники с четырьмя жилами сечением 25 мм. Внутри кабеля находится стальная оцинкованная лента, выступающая в качестве заземляющего устройства.

Столбы устанавливают таким образом, чтобы они находились на не слишком сырых участках земли. Дистанция между опорами выбирается так, чтобы осветительные приборы полностью освещали все нужные зоны. При этом светильники не должны отдавать мощные потоки света в окна близлежащих зданий. Следует избегать перехлестов световых потоков от разных светильников. Во-первых, это напрасная трата электричества, во-вторых, на таких участках освещение будет слишком ярким.

Установка фланцевых опор

После установки закладных блоков (фланцевых опор) их центрируют. Делают это с использованием арматуры, забиваемой в стенки траншеи. Далее в отверстия заливают бетон, уплотняемый вибратором. К закладным прикрепляют стойку на болты. Завершается установка креплением кабеля сип к сфг (силовая фланцевая граненая).

Для чего проводится расчет

Согласно регламентирующей документации (СНиП, СанПин) система освещения в любом помещении должна подчиняться определенным требованиям, которые в первую очередь касаются уровня освещенности. Каждое домашнее или производственное помещение должны иметь свои уровни подсветки, которые реализуются разными типами светильников (аварийного, общего, местного, рабочего и иного назначения). Все показатели степени освещенности для различных помещений приведены в СНиП. Пример уровня подсветки, который должен реализовываться в различных помещениях, приведет в таблице.

Таблица. Уровень освещения для помещений

Такие нормы были разработаны для того, чтобы люди, находящиеся в помещениях не испытывали дискомфорта. Для выяснения оптимального уровня подсветки для каждого конкретного помещения расчет должен учитывать ряд показателей:

  • вид и предназначение помещения;
  • вид освещения (общего, аварийного, рабочего или другого назначения);
  • вид светильников, а также место их расположения (на потолке, стенке, рабочей поверхности);
  • вид источника света. Для освещения дома и промышленных помещений (охранного, аварийного, рабочего предназначения) расчет может использовать параметры работы (мощность и т.д.) ламп накаливания, светодиодные, люминесцентных и других типов ламп.

Виды лампочек

При этом мало знать вышеприведенные показатели. Расчет должен определить еще и сколько лампочек и светильников нужно использовать для создания требуемого по нормам СНиПа уровня освещенности. А чтобы это выяснить, нужно узнать, какое расстояние будет между используемыми светильниками.
Если же не провести такой расчет, то вам вряд ли удастся создать в помещении приятную для глаз подсветку. Причем наиболее сложен данный расчет для промышленных объектов при организации аварийного, рабочего, общего и других вариантов освещения.

Принципы построения уличного освещения

Система света проектируется еще на этапе закладки новых городских улиц — учитываются все параметры, осуществляется подбор осветительных приборов, высчитывается расстояние между столбами и т. д

При расчетах обязательно обращают внимание на зернистость дорожного покрытия и степень отражения света, уровень запыленности дороги, цвет окружающих зданий и сооружений, ширину дороги и другие факторы. Параллельно учитывается возможность развития и разрастания микрорайона на 10 лет минимум

Схемы расположения светильников и иных приборов могут быть разными — однорядными, двухрядными, односторонними и двухсторонними. Освещение дорог делают двумя способами:

  • светильники на опоре;
  • фонари, подвешенные на тросах.

В первом случае, когда ширина дороги составляет меньше 12 метров, расстояние от опоры до следующей может быть около 35 метров. Обычно расположение светильников при такой ширине улицы одностороннее. Если ширина составляет 18 метров, применяется двухрядная шахматная схема. Широкие трассы (32 метра) освещают прямоугольными шахматными схемами.

При наличии разделительной полосы на дороге между отдельными полосами движения машин применяется двухрядная схема. Светильники стоят на столбиках, каждый ряд освещает свою полосу. Приборы освещения на тросах обычно используют для улиц шириной менее 18 метров, размещая их с одной стороны.

Для освещения пешеходных переходов монтируют один прибор с каждой стороны. Зоны отдыха, парки рекомендуется освещать с учетом общего архитектурного облика города. Обязательно учитывается положение проводов для общественного транспорта, наличие иных контактных соединений.
