Светодиодный светильник с датчиком движения: устройство, принцип работы, монтаж и настройка

Схема соединения светодиодной ленты и датчика движения

В общем случае, схема подсоединения питания к светодиодной полосе проста:

RGB-лента на схеме обозначает осветительный прибор с возможностью изменения излучаемого спектра цвета.

К одному блоку питания допускается подключение нескольких светодиодных полос, в случае недостаточной его мощности используются несколько преобразователей.

Соответственно подключается и датчик движения — в случае использования множества источников он устанавливается на разрыв общей линии 220 В. Для единого источника тока подсоединение проще — сенсор контролирует провод 12 В, уже от преобразующего блока. Это облегчает и монтаж. Обычно применяются в таком случае провода меньшего сечения, чем для 220 В, а значит, они гибче и легче укладываются в короба.

Применяются так же схемы подключения датчика движения и осветительных полос, в которых используется единый, общий блок питания.

Одним из возможных вариантов улучшения схемы может стать установка ручного выключателя света, параллельно датчику и прерывателя питания сети всей конструкции. Последний нужен для блокирования ее работы при необходимости — к примеру, когда светло, и отдельная работа ламп не нужна.

Существуют модели светодиодных лент, в наборе к которым уже идет датчик движения. К сожалению, при покупке таких, придется отказаться от идеи дальнейшего расширения системы (добавления новых диодов или сенсоров). Пропускная мощность изначально комбинированного устройства рассчитана только на прилагаемый в комплекте источник света.

В качестве дальнейшего увеличения функциональности можно предложить добавить реле времени на входе питания. Оно будет поддерживать функциональность системы только определенные периоды — к примеру, ночью. Разумной заменой использования таймера может стать датчик освещения. Все в комплексе будет работать только когда темно и происходит движение.

Принцип действия и конструкция

Принцип работы светодиодной лампы с датчиком на движение основан на зажигании света в ответ на появление в контролируемой области перемещающегося объекта. При этом сама детекция может осуществляться различными способами – инфракрасным, ультразвуковым и микроволновым. В большинстве случаев используются ИК-сенсоры. Они работают на свойстве любого тела излучать тепловые волны и функционируют по следующему алгоритму:

В обзорном поле появляется движущийся объект.
Инфракрасное излучение от него доходит до приемника – линзы системы Френеля.
Концентрируясь тепловые волны попадают на ИК-сенсор.
Инициированный чувствительный элемент посылает сигнал на блок управления.
Модуль питания подает электрический ток на светодиодную лампу, и она зажигается.
Если перемещение объекта в поле наблюдения не повторяется, через заданный промежуток времени (по настройке) питание прерывается, и лампочка потухает.

Светильник с датчиком движения иногда комплектуется фотореле. Благодаря ему сенсор начинает работать только при ухудшении естественной освещенности ниже определенного уровня. Сделано это для того, чтобы лампа не включалась днем, а только в сумерки и ночью.

Совершенные экземпляры светодиодных ламп рассматриваемой категории имеют встроенный датчик движения. По методу установки такой прибор освещения ничем не отличается от стандартной лампочки с цоколем Е27 – его нужно просто вкрутить в патрон, соответствующего типоразмера. При этом внешне их корпус выполняется в форме фонаря, плафона, люстры и прочих светильников.

В отличие от галогенных и люминесцентных аналогов, которые также иногда комплектуются детекторами, лед-лампы дополняются большим разнообразием дополнительного оборудования:

Фотореле.
Контроллер.
Блок для настройки яркости, чувствительности, времени работы.
Предохранители от замыкания и перегрева.

Независимо от комплектации светодиодные лампы с датчиком движения имеют ряд достоинств:

Обеспечение автономности включения освещения.
Универсальность применения.
Разнообразие по мощности.
Большой срок службы за счет периодичности работы.
Возможность регулировки датчика по углу наклона, времени, чувствительности.
Экономия более половины электроэнергии, затрачиваемой на подсветку.
Агрегация с системой сигнализации.

Среди недостатков выделяется такой факт, что датчик не реагирует, когда объект движется перпендикулярно по отношению к нему, а также в помещениях с постоянным нахождением людей.

Конструкция и принцип действия

В отличие от приборов с вынесенным узлом автоматики, лампочки на базе светодиодов оснащаются встроенным датчиком быстрого реагирования на любые движения в радиусе действия. Благодаря компактной конструкции они встраиваются в стандартный патрон – Е27. Исполнения с датчиком движения излучают холодный белый свет, а их мощность может быть в 10 раз меньше, чем у некоторых других разновидностей, однако, на интенсивность свечения это не влияет.

После включения светодиодная лампа отключится лишь при условии полного отсутствия движущихся объектов в рабочей зоне. При хорошей освещенности территории возле дома такой прибор не включится вовсе. Еще одна характеристика подобных источников света – отсутствие шумового эффекта, что обычно отличает вынесенные датчики движения и освещенности.

Конструкция модели с датчиком

Основные характеристики:

напряжение питания – до 240 В, причем минимально допустимое снижение значения данного параметра – 180 В;
мощность прибора – обычно она невелика, например, исполнение мощностью 5 Вт способно заменить лампу накаливания в 60 Вт;
продолжительность работы после включения света;
тип используемого патрона в конструкции (Е27);
диапазон рабочих температур (от -20 до +45 градусов);
температура света (5 700-6 300 К);
угол срабатывания;
дальность действия;
количество предусмотренных светодиодных источников света в одной лампе;
срок службы.

Кроме того, светодиодные лампы характеризуются еще и уровнем освещения, при котором происходит включение.

Как подобрать лампу с датчиком

Если планируется установка источника света с автоматическим управлением, следует соотнести основные параметры с конфигурацией обслуживаемого участка. Это позволит избежать разочарований в дальнейшем при эксплуатации такой лампочки. Основные параметры для выбора:

Угол обзора. Компактные светодиодные лампы со встроенным датчиком освещенности и движения не отличаются широким углом обзора (90-120 градусов). Это обусловлено особенностями конструкции, в частности, способом установки – в патрон.
Радиус срабатывания прибора. На основании данного параметра можно определить участок для установки.
Мощность источника света, что влияет на качество освещения помещений дома.
Продолжительность работы.
Эффективность освещения. Этот параметр определяется количеством используемых светодиодов в конструкции, а также мощностью прибора.

Вес таких ламп невелик, а стоимость ниже, чем у светильника и вынесенного датчика движения. В пользу выбора такого источника света говорят его преимущества:

невысокий уровень мощности;
экономичность;
удобство и простота эксплуатации, так как не придется самостоятельно включать и отключать прибор;
длительность эксплуатации, например, некоторые производители заявляют, что их светодиодные лампы прослужат на протяжении 40 000-50 000 часов;
несложная установка – достаточно вкрутить источник света в патрон, для чего предусмотрен стандартный цоколь, так как подобные приборы можно установить вместо обычных ламп накаливания у себя дома, что также позволяет сделать заметно более низкая мощность.

Никакого обслуживания подобные приборы не требуют, а работать могут очень долго. Экономию обеспечивает встроенный датчик движения и освещенности.

Правила эксплуатации

Чтобы обеспечить достаточный уровень освещения на участке, необходимо правильно настроить осветительный прибор со встроенным узлом автоматики. Для этого в конструкции лампы предусмотрено два регулятора, посредством которых выполняются следующие настройки: интервал временного отключения, уровень освещенности, способствующий срабатыванию лампы.

Непосредственно сам датчик обычно располагается в центре лампы. Чтобы светодиодные устройства данного типа включались при обнаружении движущегося объекта, необходимо устанавливать их в соответствии с углом обзора. Лучше всего располагать такие лампы под потолком, учитывая при этом расстояние срабатывания.

Таким образом, лампочка со встроенным узлом автоматики позволяет заметно снизить расходы на электричество, так как включение и отключение происходит при возникновении в радиусе действия движущегося объекта. В дневное время такое устройство не сработает, что обеспечивает датчик освещенности. Наличие в конструкции стандартного цоколя позволяет установить лампу в обычный патрон.

Принцип работы

Задача датчика движения — реагировать на движущиеся объекты и включать или отключать свет — в зависимости от уровня освещенности территории. Датчик реагирует не на само движение, а на тепло, которое излучает тот или иной объект (человек, животное). Тепло выделяется в виде инфракрасных лучей, которые проникают через линзу Френеля в датчике и далее направляются к сенсору. Как только сенсор обнаружил объект, излучающий тепло, происходит подключение света на заданный промежуток времени, по истечении которого свет гаснет.

Обычно датчики способны определять уровень освещенности. Благодаря этой функции исключается срабатывание системы в светлое время суток.

Основной минус датчиков движения состоит в их ложных срабатываниях, поскольку они откликаются на любой тепловой объект. К примеру, причиной ложных срабатываний может стать не только живое существо, но и работающий кондиционер или горячая батарея. Несколько исправить положение, снизив количество ложных срабатываний, помогает правильная настройка чувствительности устройства.

В отличие от устройств с внешним узлом автоматики, светодиодные лампы оснащаются встроенными детекторами. Компактность конструкции дает возможность установки в обычный патрон типа E27. Светильник с датчиком дает холодный белый свет. Мощность светодиодной лампы может быть в 5–10 раз меньше в сравнении с лампочкой накаливания, и это не сказывается на интенсивности свечения.

Обратите внимание! Реакция датчика на темноту наступает мгновенно, а интервал отключения света составляет несколько десятков секунд. Важные характеристики светодиодной лампы, оснащенной датчиком движения:

Важные характеристики светодиодной лампы, оснащенной датчиком движения:

напряжение — до 240 В (допускается уменьшение этого показателя до 180 В);
мощность устройства не отличается большими показателями (5 Вт достаточно для замещения 60-ваттной лампочки накаливания);
время функционирования после включения света;
разновидность патрона;
диапазон рабочих температур (от 20 градусов ниже нуля до 45 градусов тепла);
температура света (от 5,7 до 6,3 К);
угол срабатывания;
дистанция срабатывания;
количество световых диодов в одном светильнике;
уровень освещенности для подключения устройства;
срок эксплуатации.

Типы контроллеров

Существует две разновидности контроллеров, отличающихся между собой по способу получения сигнала:

Активные. Излучение сигнала осуществляется от самого контроллера. Сигнал посылается на объекты и, если длина волны сокращается, происходит срабатывание детектора. Для работы такого типа контроллера необходимы приемник и излучатель.
Пассивные. Способны фиксировать собственное излучение от приближающегося объекта. Считаются более простыми в техническом отношении, а потому и стоят дешевле. Пассивные контроллеры нередко грешат ложными срабатываниями.

Выбор датчика движения

В сущности, есть всего несколько видов датчиков движения, разделяемых по принципу действия. Это инфракрасные, акустические или использующие локацию при помощи различных волн, включая радио и ультразвуковые. Особо эксклюзивными считаются системы лазерного периметра, которые также относятся к аналогичному классу аппаратуры. В любом случае, у каждого из детекторов есть своя сенсорная зона. В случае акустических — объем распространения улавливаемых шумов. Излучающие же обладают определенным «полем зрения», которое зависит непосредственно от вида датчика. И срабатывание их происходит только в моменты попадания в контролируемое пространство крупных движущихся объектов.

Различаются детекторы и по питанию. Некоторые из них используются с аккумуляторами или батарейками, без постоянного соединения к сети. Такие удобны в местах, куда трудно провести линию 220 В, а автоматическое освещение наладить нужно. В этих случаях, питание диодной ленты также выполняется от аккумулятора.

Важным фактором отбора сенсора будет и его защищенность от внешней среды. Она обозначается индексом IP xx на корпусе прибора или в документации, где xx — две цифры. Первая указывает на устойчивость к пыли, а вторая сопротивляемости влаге. Чем они выше, тем меньше шансов выхода детектора движения из строя. К примеру, если он устанавливается в ванных, туалетах или кладовках

В первых двух случаях нужно обратить внимание на сопротивляемость влаге, в последнем — пыли

Плюсы и минусы сенсоров различного принципа действия

Конечно, принцип действия накладывает определенные ограничения на сенсор. К примеру, звуковые чувствительны к посторонним шумам, что может вызвать их ложное срабатывание. В то же время к ним предъявляются меньшие требования по ориентации и месту установки, лишь бы они «слышали» звук.

Все виды оптических и инфракрасных чувствительны к загрязнению. Кроме того, последние могут не распознать движущийся живой объект, если его температура ниже нормы. К примеру, тогда, когда человек зашел с улицы в холодную погоду. Температура его одежды будет низкой и не распознается датчиком. В то же время, они надежны и долго служат.

Помехи работе в случае грязи на детекторе, относятся и к системам лазерного периметра. Их изначальное невысокое расположение вызывает частое возникновение подобной проблемы.

Что касается излучающих волны сенсоров, — они зависят от электромагнитных помех в помещениях. Некоторые виды радиоволновых датчиков, производят ложное срабатывание в случае искры в выключателях, расположенных в пределах действия прибора. Также их применение затруднено в помещениях с радиопередатчиками, помехи от которых мешают нормальному функционированию датчика движения. В идеальных же условиях, излучающие и фиксирующие отклик сенсоры хороши — они не зависят от уровня освещенности, малочувствительны к загрязнению и к тому же обладают достаточно широким обзорным пространством.

Примечание о настройке детекторов

Большая часть датчиков на рынках позволяют настраивать параметры своей работы. Среди которых — время, сколько будет включен свет после окончания движения в сенсорном поле и общая чувствительность устройства. Последнее значение нельзя выставлять слишком высоким, это приведет только к множеству ложных срабатываний. Особенно последнее касается акустических сенсоров.

Известные роизводители

Промышленный процесс изготовления новых видов осветительных приборов, более надёжных, улучшенных, ярких и экономных, в России запущен уже давно. Теперь лампочки, хоть с датчиком движения, хоть и без таковых, можно покупать отечественного производства, а не заказывать импортные, чтобы потом переплатить в три дорога за них. Российские варианты на порядок дешевле, а качество – не хуже, чем европейское.

Несколько ведущих производителей, выпускающих продукцию для торговли светодиодными приборами с сенсорной оснасткой:

АСД (ASD), Россия;
Юниел (Uniel), Россия;
Космос, Россия;
Ферон, Россия;
Джаз Вэй (JazzWay), Китай;
Осрам, Германия;
Cree, Америка;
Гаусс, Китай;
Филипс, Нидерланды и др.

Многие производители используют ключевые элементы в технологическом процессе, которые были поставлены из-за рубежа. Например, в компании АСД почти вся такая продукция содержит диоды, сделанные в Европейских странах. Другим же удобнее сотрудничать с Японией, Кореей, Китаем.

Комфортная ночная подсветка коридора

Планирование освещения в квартире рекомендуется проводить еще на стадии выполнения черновых работ, когда не сделано напольное покрытие. Для этого нужно знать виды освещения и понимать их особенности.

Виды освещения в квартире:

Общее;
Акцентное;
Рабочее;
Ночное.

Общее освещение – это источник света, освещающий комнату целиком. Оно делается в любом помещении: в центре потолка вешается люстра. Общее освещение бывает смешанным, рассеянным и направленным. Смешанное освещение – использование люстр с абажурами, у которых сверху или снизу есть отверстия. Такие абажуры делают из материалов, пропускающих свет, что позволяет свету проникать сквозь абажур во все стороны и отжаться от стен и потолка. Рассеянное освещение получается от плафонов из матового стекла, бумаги или ткани, которые полностью закрывают источник света.

Акцентное освещение (декоративное) применяется для привлечения внимания к определенным элементам интерьера или частям помещения: картинам, нишам, полкам, лепнине. Для этого используются торшеры, бра и подсветка. Функция такого вида освещения – создание уюта и украшение квартиры.

Рабочее освещение помогает человеку не напрягать глаза при выполнении каких-либо действий. Такой свет используют над рабочими поверхностями в кухне, у дивана или кресел в гостиной, у письменного стола. Источниками света здесь выступают настольные лампы, бра, встроенные светильники.

Ночное освещение – не обязательный, но очень удобный вид освещения, который позволяет обеспечить безопасное передвижение по квартире в темное время суток. Вариантом такого освещения может быть подсветка потолка по периметру комнаты или коридора, светящаяся дорожка из светодиодов на полу прихожей или на стене, светильники-ночники в детской.

Подсветка коридора необходима, в первую очередь, в тех квартирах, где проживают семьи с детьми. Ребенок не будет бояться вставать по ночам и самостоятельно ходить в туалет, а родители могут не беспокоиться, что в темноте он ударится о что-нибудь и нанесет себе травму.

Для ночной подсветки коридора используют:

Светильники с датчиком движения;
Светящийся плинтус;
Светодиодные светильники, встраиваемые в стены или пол;
Выключатели с подсветкой рамки или кнопок;
Светящиеся напольные модули;

Светильники с датчиком движения называют еще сумеречным выключателем. Такой светильник – это прибор, который автоматически реагирует на движение объекта. Он срабатывает при входе человека в помещение и «включает» свет. Такие приборы просты и удобны в установке, комфортны, функциональны и помогают неплохо экономить электричество. Датчики движения обычно устанавливают на уровне 20-25 см. от пола. Время свечения прибора и чувствительность датчика регулируются.

Выключатели с подсветкой отличаются от обычных только тем, что в них устанавливаются индикаторы подсвечивания, которые помогают найти в полной темноте место их расположения.

Инструменты и материалы для изготовления подсветки

Для монтажа простейшей
автоматической системы подсветки на основе светодиодной ленты понадобятся
следующие материалы:

Лед-полоска.
Датчик движения.
Блок питания.
Контроллер (при использовании трехцветного RGB-варианта).
Провода.
Крепежные компоненты.

При этом потребуются
такие инструменты:

Электродрель,
шуруповерт.
Измерительное
устройство.
Ножницы,
отвертка, нож.
Паяльник, припой
либо коннекторы.

Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.

Как выбрать светодиодную ленту

Существует большой
ассортимент led-полосок, различающихся
по ряду признаков:

Цветовому исполнению (монохром или RGB).
Температуре оттенка (теплые, холодные, естественные).
Пыле- и влагозащите.
Мощности лед-кристаллов.
Типу питания – напрямую от сети 220 В или через понижающий трансформатор.

При выборе ленты нужно
руководствоваться следующими критериями:

Самая
распространенная модель лед-полосок оснащается светодиодами типа SMD с размером
кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
Максимальной
яркостью обладают светодиодные ленты SMD 5050.
Чем сильнее и
равномернее требуется подсветка, тем большее количество диодов должно
располагаться на одном метре.
Светильники,
монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у
поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.

Как выбрать датчик движения

По главному принципу
работы датчик движения похож на обычный выключатель. Только замыкание контактов
в нем происходит автоматически – под действием сенсора, а не рукой человека. В
зависимости от типа механизма они различаются на следующие модификации:

Инфракрасные.
Ультразвуковые.
Акустические.
Оптические.
Микроволновые.

Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфракрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.

Среди главных рабочих
параметров датчика движения выделяются:

Уровень
освещенности, когда начинает срабатывать сенсор.
Время свечения
после включения.
Регулятор
яркости подсветки.
Угол обзора.
Чувствительность,
дальность действия.

Назначение датчика движения

Главное назначение датчика движения – посыл сигнала в блок управления светодиодной лампой на включение или выключение в зависимости от того, фиксируется ли им перемещение объекта в контролируемой зоне. Кроме того, устройство может изменять силу света – в полном соответствии с естественным уровнем освещенности в разное время суток. При этом инициация/гашение светильника происходит автоматически.

Для включения света, а затем выключения при обычном выключателе необходимо преодолевать определенное расстояние по помещению в темноте. С датчиком движения эта стадия полностью устраняется. К тому же светодиодная лампа со встроенным сенсором позволяет объединить в одном корпусе прибор освещения и детектор, что снижает итоговый бюджет и избавляет от необходимости дополнительных монтажных процедур.

Правила эксплуатации такой лампочка с датчиком просты. Она вкручивается по стандартному принципу в патрон люстры и выключатель переводится в состояние «вкл». При определении движения сенсора она зажигается, а при прохождении определенного времени (в зависимости от настроек параметров) гаснет.

ТОП моделей с описанием, их характеристиками и ценами

GoLED, Е27-7S

Материал основания рассеивателя – пластик.
Цвет колбы – белый, матовый.
Диоды – «Epistar».
Мощность – 7 Вт.
Напряжение – 220 В.
Яркость потока – 700 Л.
Температура свечения – 4200 К (нейтральный цвет).
Угол освещенности – 180˚.
Тип цоколя – Е27.
Режим датчика – включение при низкой освещенности солнечным потоком и приближения в зоне действия на расстоянии 5-6 м.
Габариты – 120х70 в диаметре, мм.
Общие сроки службы – 50000 ч.
Гарантийные сроки – 3 года.
Цена в среднем – 500 руб.
Производитель – Россия.

КИТ, энергосберегающая светодиодная с ИК-датчиком

Назначение – бытовой и общественный свет внутри помещений.
Материал основания колбы – пластик.
Цвет колбы – белый, матовый.
Форма – груша.
Тип крепления цоколя к основанию колбы – резьба.
Тип цоколя – Е27.
Мощность – 5 Вт.
Напряжение – 220 В.
Яркость потока – 700 Л.
Ток, свечение – 5500 К (холодный цвет).
Угол освещенности – 120˚.
Тип датчика – инфракрасный, на движение.
Габариты – 115х52 в диаметре, мм.
Общие сроки службы – 100000 ч.
Гарантийные сроки – 2 года.
Цена в среднем – 720 руб.
Производитель – Китай.

LED Bulb with Monitor Sensor

Материал основания рассеивателя – пластик.
Цвет колбы – желтый, матовый.
Мощность – 6,8 Вт.
Напряжение – 220 В.
Тип монтажа – в цоколь, ячейковую панель.
Яркость потока – 500-540 Л.
Температура свечения – 4000 К (нейтральный цвет).
Угол рассеивания – 120˚.
Тип цоколя – Е27.
Режим датчика – на движение.
Общие сроки службы – 100000 ч.
Гарантийные сроки – 3 года.
Цена в среднем – 1190 руб.
Производитель – Россия.

Следует внимательно отнестись к выбору такого уникального оборудования задолго до покупки. Нужно уметь правильно прочесть маркировку и расшифровать её буквы и цифры, чтобы выбрать оптимальный вариант модели. Также не лишним будет знать её устройство, из каких материалов выпускается, какие есть лучшие производители. Всё это следует уточнять у продавца, вместе с просмотром сертификатов качества. Для уличных точек, нужно подбирать лампочки, имеющие высокий показатель степени защиты от пыли и влаги. Для использования внутри не слишком запыленных помещений такие детали не столь важны, но зато важен тип датчика движения.

Подключение автоматики своими руками

На рынке можно купить уже готовые наборы для умного дома. Покупая такой набор, нет необходимости самостоятельно спаивать датчики, реле, светодиоды и т.д., нужно следовать инструкции и подключать все элементы, как указанно на схеме. Самостоятельно собрать цепь из нескольких элементов без знаний в сфере радиотехники не рекомендуется.

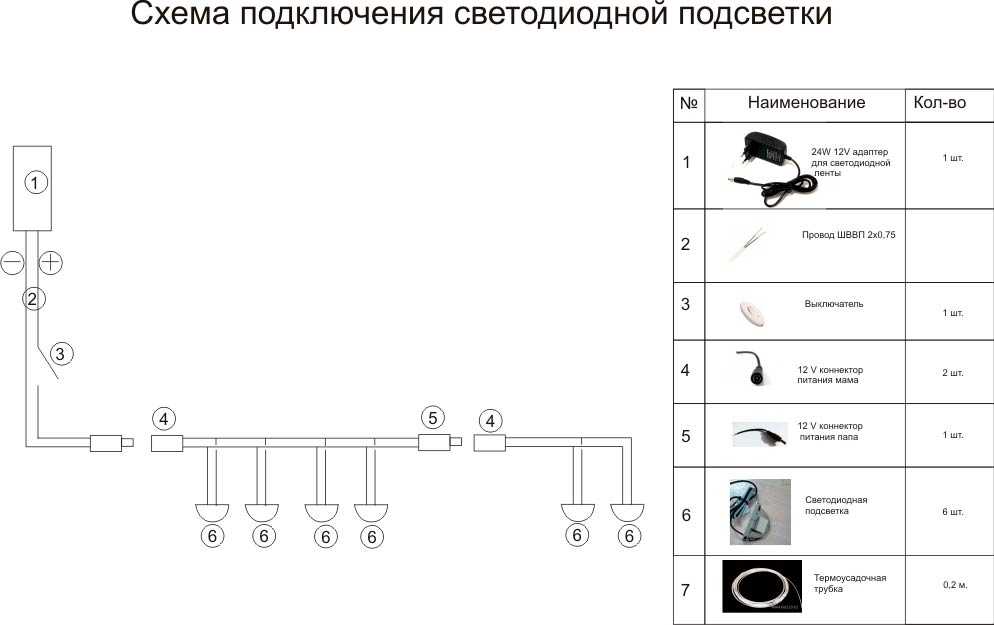

Схема подключения подсветки рабочей зоны на кухне

Подсветить рабочую зону проще всего с помощью светодиодов, создав простую цепь. Преимущества такого варианта – это возможность его модификации с помощью различных датчиков и реле.

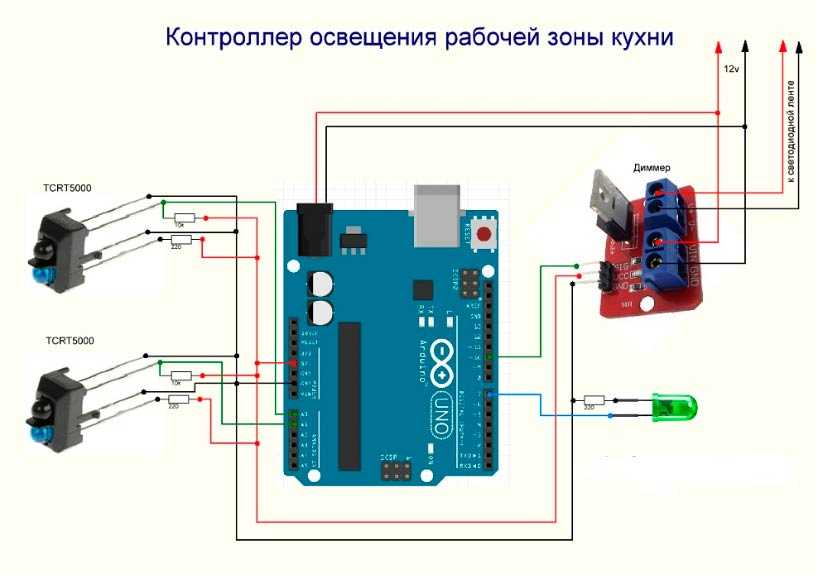

Второй вариант — это создание автоматического освещения с помощью микроконтроллера, который работает на платформе Arduino.

Монтаж подсветки в шкафы

Перед монтажом подвести в шкаф нужно детально разметить место, куда она будет установлена, чтобы освещение было максимально эффективным. В качестве основного датчика можно использовать датчик расстояния.

Плюсом данной схемы является ее универсальность. При желании можно заменить один из элементов его аналогом, а всю электронику можно спрятать за полку.

Установка подсветки под шкаф

Установка автоматической подсветки под шкаф ничем не отличается от установки в шкаф. Все элементы цепи, кроме датчика и светодиодов можно удобно спрятать за стену. Главный плюс такой конструкции – это ее универсальность. При необходимости можно увеличить число активных светодиодов.

Если светильники не на 220 вольт, то обязательно ставим блок питания перед ними.

Схемы установки через датчик движения

При подключении датчика движения нужно внимательно изучить его технические характеристики, чтобы узнать, какую площадь он покрывает.

Маркировка проводов и клемм указывается на корпусе датчика, поэтому даже без знаний в электротехнике можно подключить такой девайс. После подключения его следует настроить на определенную чувствительность. Делать это нужно по инструкции, которая приложена к датчику.

Что необходимо для монтажа

В зависимости от места, где будет установлена подсветка и ее типа, могут понадобиться дополнительные детали. Но основной список такой:

Светодиодная лента.
Блок питания минимум на 12В.
Профиль для крепления.
Двухсторонний скотч.
Монтажный провод с сечением 0,75 мм 2.
Датчик движения.

Также стоит купить паяльник, чтобы спаять цепь. Если вы не знаете, в каком порядке при пайке разместить элементы, можно воспользоваться специальными приложениями, в которых можно собрать виртуальную цепь, а потом на ее основе сделать реальную.

Инструменты

Для создания автоматического освещения понадобится:

Шуруповерт.
Клеевой пистолет.
Рулетка.
Ножовка по дереву.

Все эти инструменты необходимы для подготовки площади, на которую и будет установлено освещение.

No tags for this post.

Выбор, установка и настройка светодиодного светильника с датчиком движения
