В чем разница между smd 3528 и smd 5050, какие из них лучше

Виды диодной ленты

Светодиодные полосы классифицируются по
различным признакам:

  • цвету;
  • температуре
    цвета;
  • виду
    диодов;
  • плотности
    элементов;
  • направленности
    светового потока;
  • уровню
    защиты.

Многоцветные полосы (RGB) изготовлены из
диодов с тремя кристаллами. Цвет излучаемого света меняется при помощи
специального контроллера. Он дает возможность управлять яркостью и цветностью
автоматически, включать и выключать систему подсветки дистанционно.

Особый вид многоцветных светодиодных лент
– RGBW. В них вместе с цветными светодиодами
устанавливаются белые с холодным свечением. Белый канал используется для
смягчения цветного свечения или отдельно.

Предлагаются так же светодиодные полосы MIX, состоящие из белых диодов, излучающих различные оттенки
(от теплого желтоватого до холодного синеватого).
Меняя
яркость свечения отдельных каналов меняется цветовая температура излучения.
Более современный вариант – изделие D-MIX, позволяющее
создавать оттенки, идеальные по однородности.

В барах, ресторанах, рекламных щитах
используются полосы с контроллером «Бегущий огонь», позволяющим создавать
сложные динамические и световые эффекты. RGB-лента Pixel Light управляется
контроллером, управляющим каждым светодиодом при создании 2D
видеоэффектов.

По способу установки чипов ленты делятся на DIP и SMD. Первые состоят из цилиндрических диодов с различным диаметром, оснащенных двумя длинными выводами. Готовое изделие выглядит как цепочка небольших цилиндров. Этот вид подсветки используется в вывесках и для тюнинга транспортных средств.

SMD и резисторы
устанавливаются на плату. Готовые изделия плоские, самые популярные SMD 3528 и
5050 белого цвета. К поверхности светодиодная полоса крепится при помощи липкой
ленты на изнаночной стороне.

На метре стандартной светодиодной ленты
на 12 вольт 30 или 60 чипов. При увеличении плотности в 2 раза в маркировке

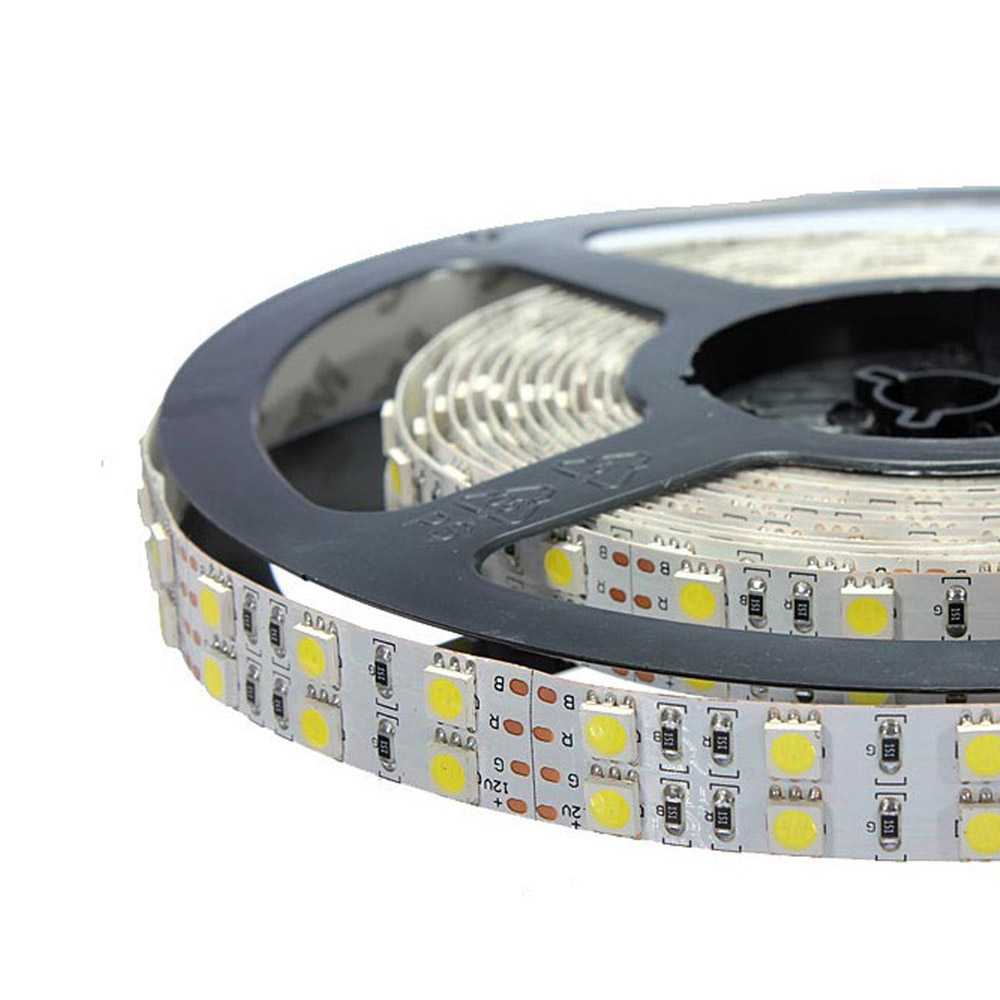

изделия указывается «х2». Если элементы размещены в 2 ряда, ставится маркировка
«2х2», плотность возрастает до 120 или 240 элементов на метр.

Направленность свечения зависит от
расположения диодных элементов на плате. Фронтальные изделия излучают свет
перпендикулярно плоскости под углом 120 градусов. При торцевом размещении чипов
свет излучается вдоль платы (под углом 90 градусов). Для изготовления полос с
боковым свечением используются элементы DIP и SMD 335.

Степень защиты в маркировке обозначается
буквами «IP»
и цифрами. Первая — защищенность от проникновения посторонних предметов, вторая
– от влаги (00 ставится на изделия, у которых защита полностью отсутствует).
Для жилых помещений используются полосы с цифрой 20. Для использования на улице
нужно купить изделие с цифрой 43, для ванной, сауны, бассейна – 65 или 67.

То, как подсветка будет выглядеть после выключения, зависит от цвета основы. Она бывает прозрачная, белая, серая, коричневая, черная.

SMD 3528 подключение и применение

В наличии имеем SMD 3528, драйвер MR16 12V 3X1W, двухсторонний фольгированный стеклотекстолит, паяльник, немного свободного времени и желание сделать замену лампочки в автомобильном плафоне салонного света.

Вначале немного посчитаем. В бортовой сети автомобиля 12 вольт (при запущенном двигателе 13.5 -14). Так как мы будем запитывать светодиоды через драйвер, повышение напряжения при запущенном двигателе можно не учитывать. Параметры светодиодов у нас такие: падение напряжения 3.1 вольта, ток 20 мА, цветовая температура 4100К. Параметры драйвера: входное напряжение 12 вольт (допускается и больше), ток выхода 300 мА, драйвер рассчитан на подключение трёх одноваттных светодиодов. Считаем, сколько нам надо взять светодиодов, чтобы уложиться по току: 20мА*20=400мА. Считаем, какой ток будет на каждом светодиоде 300 мА/20=15 мА. Вот мы и выяснили, что по току нам надо 20 штук светодиодов, включенных параллельно, при этом каждый светодиод будет запитан током в 15 — 16 мА — как раз то, что нам нужно. Теперь надо разобраться с напряжением, ведь драйвер рассчитан на три одноваттника, т.е. на выходе у него будет порядка 10,5 — 11 вольт. Ну, тут всё просто, ведь падение напряжения на 3528 практически такое же, как и на одноваттных диодах, значит нам надо три группы по 20 светодиодов соединить последовательно. Вот мы и выяснили, что нам надо 60 светодиодов.

Стоит заметить, что данная схема включения подходит только для светодиодов из одной партии, так как разброс по электрическим параметрам у них небольшой.

Применение драйвера не является стандартным и производителем не предусмотрено.

И так, берём стеклотекстолит.

Размечаем.

Пилкой по металлу прорезаем фольгу по разметке, зачищаем мелкой наждачной бумагой.

Облуживаем.

Припаиваем светодиоды. Драйвер подключаем через резистор 2 — 3 Ома. Для облуживания и пайки диодов я воспользовался сплавом «Розе». Так как температура плавления у него около 100 гр., им намного легче припаивать SMD светодиоды, а большая механическая прочность пайки нам собственно и не нужна.

Подключаем к источнику 12 вольт и зажигаем.

Светит очень даже ничего. Суммарный световой выход люмен 300. Падение напряжения на каждом светодиоде составило 3 вольта. Ток через каждый диод 14,5 мА. Осталось только встроить данную плату в плафон салонного света.

Думаете, салонное освещение — это единственное применение спаянной платы? Ничего подобного, сейчас мы её превратим в светильник для палатки, или так называемый кемпинговый светильник.

Для этого возьмём три аккумулятора UltraFire 18650 3,7 вольта 3000 mAh. Эти замечательные аккумуляторы имеются в наличии в нашем магазине.

С обратной стороны платы нашего светильника прорежем площадки под крепёж для аккумуляторов.

Из жести вырезаем крепёж и припаиваем его на плату.

Ставим аккумуляторы.

Включаем.

Работает. Осталось подобрать подходящий корпус, и светильник готов. Можно ещё встроить разъём для подключения от внешнего источника (например от акб. автомобиля). Потребление светильника составило 310 мА, полностью заряженных аккумуляторов должно хватить часов на 9 — 10 непрерывной работы.

В отличии от китайских светильников, этот — действительно светит.

Chip_Led27.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Популярные схемы подключения

Простота подключения цветной светодиодной ленты дает возможность провести эту работу самостоятельно при наличии небольшого уровня знаний и навыков в электротехнике. Если их нет, лучше пригласить специалиста.

Стандартная схема подключения

Для подключения к блоку электропитания контроллера при помощи коннекторов или пайки используется двухжильный провод, для подключения светодиодной полосы – четырехжильный. Сечение провода от 0,25 мм, более надежны соединения коннекторами. Система присоединяется к бытовой сети при помощи стандартной розетки.

Чаще всего неопытные электрики неверно соединяют оборудование. Следует соблюдать определенную последовательность: блок питания, управляющее устройство, светодиодная полоса. Если требуется усилитель, он подключается между контроллером и лентой.

У изделий эконом класса обязательно необходимо проверить места пайки с обратной стороны после отрыва скотча. Случаются, что они оголяются, после установки на металлический профиль происходит короткое замыкание, выводящее светодиодную ленту из строя.

Еще одна частая ошибка – подключение к одному блоку питания отрезка длиннее, чем 10 метров, в расчете на то, что недостаток мощности компенсируется усилителем. Даже при наличии запаса источник энергии и диоды долго работать не смогут.

Вариант подключения двух светодиодных лент

Если подключить 2 светодиодные полосы (10 м) последовательно, яркость свечения второго отрезка снизится.

Он подключается параллельно к усилителю, если у регулятора достаточно мощности. В противном случае необходимо купить дополнительный блок электропитания. К одному источнику подключается управляющее устройство, ко второму – усилитель. Дополнительный отрезок запитывается от усилителя, расположенного по близости (не нужно тянуть провода от регулятора до усилителя).

В итоге получаются 2 цепочки:

  • блок электропитания, контроллер, светодиодная полоса;
  • блок электропитания, усилитель, светодиодная полоса.

Подключение RGB ленты длиной в 20 метров

Для подключения длинной RGB ленты одного управляющего устройства может оказаться недостаточно. Если купить дополнительный, потребуется второй пульт. Синхронизировать работу такой подсветки сложно.

Гораздо удобнее приобрести 4 маломощных блока электропитания, соединить параллельно через диодный мост и подключить регулятор.

Если у контроллера достаточно мощности для 20-и метров, усилители из схемы исключаются. Отрезки подключаются к нему параллельно, монтируется общий источник электропитания.

Еще один вариант – присоединить к контроллеру отрезок 5 м, остальные включить в схему последовательно через отдельные блоки электропитания и усилители.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Сравнение SMD 5630, SMD 5730 и SMD 5050 от разных производителей


Сравнения проводил на основе официальных samsung чипов и трех компаний из поднебесной. Цветовая температура всех образцов — 3000К. Одна компания более-менее известная, другая — «средней руки», третья не известная (гаражная). Начнем с SMD 5630. И посмотрим на Datasheet SMD 5630 от этих компаний.

Samsung SMD 5630 Sanan SMD 5630( широко известная контора ) Songxin light GZCL
Световой поток, лм при 65 мА 20,5-26,5 в зависимости от модификации 20-22 22-24 26-28
Мощность 0,5 0,5 0,5 0,5
Ток, мА 65-150 65-150 65-150 65-150
Напряжение, В 2,7-3,2 2,7-3,2 2,7-3,2 2,7-3,2
Размер 56х30х0,8 56х30х0,8 56х30х0,8 56х30х0,8

По первым данным видим, что неизвестная китайская GZCL просто «сверхяркие» люмены нам гарантирует. Верится с трудом, но обязательно сделаем замеры. В остальном мы не видим ничего сверхестественного. Где-то характеристики больше, где-то меньше. Естественно, за эталон возьмем Samsung smd 5630. Замер будем производить при 65 мА, нас в первую очередь волнует только эта характеристика.

Измеренная характеристика Samsung SMD 5630 Sanan SMD 5630( широко известная контора ) Songxin light GZCL
Световой поток при 65 мА, лм 23 22 20 16

Теперь проведем сравнение LED SMD 5730 этих же компаний. Сначала сведем в таблицу datasheet от этих контор. Ничего нового мы тут не увидели) Последняя компания, скорее всего, завысила свои данные.

Характеристики Samsung SMD 5730 Sanan SMD 5730( широко известная контора ) Songxin light GZCL
Световой поток , Лм при 65 мА 25-28 25-28 23-25 28-32
Мощность, Вт 0,5 0,5 0,5 0,5
Ток, мА 65-150 65-150 65-150 60-150
Напряжение,В 2,7-3,2 2,7-3,2 2,7-3,2 2,7-3,2
Размер, мм 57х30х0,8 57х30х0,8 57х30х0,8 57х30х0,8

Измерим световой поток. Опять же, ничего нового не увидели… Последние представители завысили свои характеристики. Но в любом случае при 150 мА данный диод дает порядка 48-50 люмен. Что нельзя назвать плохим результатом.

Измеренная характеристика Samsung SMD 5630 Sanan SMD 5630( широко известная контора ) Songxin light GZCL
Световой поток при 65 мА, лм 28 25 23 23

Ну и для полной картины сравним SMD 5050 от этих же компаний.

Характеристики Samsung SMD 5050 Sanan SMD 5050( широко известная контора ) Songxin light GZCL
Световой поток , Лм при 150 мА 18-20 18-20 17-20 20-23
Мощность, Вт 0,15 0,15 0,15 0,15
Ток, мА 65-150 65-150 65-150 60-150

На официальных datasheet мы получаем практически равноценные данные. Проведем замеры и получаем следующую картину… Практически все характеристики находятся в одном диапазоне. Но тут же возникает вопрос о цене. Samsung дороже всех других на порядок. А стоит ли платить больше, если получаем один и тот же результат.

Измеренная характеристика Samsung SMD 5630 Sanan SMD 5630( широко известная контора ) Songxin light GZCL
Световой поток при 150 мА, лм 19 20 20 18

Светодиоды DIP-типа


DIP (Direct In-line Package) – хорошо известный еще с ХХ века тип светодиодов. Они представляют собой колбочки из стекла или прозрачного пластика бесцветного/цветного (они выполняет роль линз, фокусируя поток света в строго определенном направлении), внутри которых располагается полупроводниковый кристалл (зеленый, красный или синий).

Кристалл размещается на катоде. С анодом он соединен тонким анодным проводом. Катодный и анодный контакты выходят за пределы линзы, образуя подобие металлических ножек. Эти «ножки» вставляются в специально подготовленные отверстия в печатной плате и припаиваются. Пространство между печатной платой и светодиодами заливается герметизирующим составом, предохраняющим контакты от попадания влаги.

Внутри линзы, как правило? располагается один светодиод.

Распространена конструкция R1G1B1 (1красный, 1 зеленый, 1 синий), где три отдельно стоящих линзы формируют один пиксель.

Также внутри колбочки размещен управляющий микрочип. Он регулирует частоту мерцания, яркость и порядок подачи тока на кристаллы. Также существует конструкция Dip 3in1 где в одной линзе размещены все три диода, но данная технология недолговечна и относится к эконом сегменту из за избыточного перегрева и меньшего срока службы.

Наименьший диаметр светодиодов DIP типа составляет 3мм. Излучаемая яркость может достигать 14 000 кд/кв.м.

Светодиоды DIP типа часто применяются в качестве индикаторов в различных устройствах (компьютеры, видеокамеры, аккумуляторные пылесосы и пр.). Они отличаются высокой яркостью и направленным световым потоком.

Благодаря высокой яркости и возможности надежно герметизировать конструкцию с DIP светодиодами, их часто используют для производства уличных светодиодных экранов. Большие габариты экстерьерных дисплеев и внушительные дистанции между экраном и наблюдателем позволяют с успехом использовать светодиоды для получения изображения, которое хорошо воспринимается человеческим глазом в условиях улицы.

С большого расстояния сами пиксели (1 пиксель – 3 светодиода красный, синий зеленый, расположенных вместе, либо один светодиод, содержащий внутри кристаллы 3-х цветов) и расстояния между ними (пиксельный шаг) сливаются, образуя четкую картинку.

Таким образом, у нас следующие преимущества DIP-светодиодов по сравнению с SMD:

  • яркость;
  • долговечность при работе на улице;
  • потребление энергии.

SMD 3528/60 led

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Технические характеристики и параметры

Светодиодная лента smd 5630 представлена микросхемой, что устойчива к температурам и пульсациям. Обладает обширным ракурсом осмотра, малогабаритным объемом. Невзирая на снижение контактной площадки кристалла, светящееся течение получилось сберечь, оно соответствует 40 Лм.

Верхняя площадь кристалла находится под рассеивающей линзой, которая сделана из прочного силиконового компаунда.

Лампы в smd 5630 состоят из 42 компонентов, изнутри находится ресурс питания на балластовом конденсаторе. Устройство с четырьмя выходами, то только два из них задействованы. На нижней стороне установлена теплоотводящая подложка.

Технические свойства напрямую находятся в зависимости от производителя. Таким образом, приобретая устройство непроверенных поставщиков (производителей), человек рискует получить низкокачественный, дефектный товар.

При покупке надо удостовериться, что устройство испытано и безопасно для эксплуатации.

Если покупается лента 5630 неизвестной ТМ, то надо взять большее количество полос, чем требуется. Ток, при этом, подается ниже заявленного. Это поможет избежать быстрого деформирования элементов.

Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 3000 К, нейтральный – до 4500 К, холодный – до 6500 К.

В таблице приведены основные характеристики полосы 5630 в сравнении с другими лед источниками.

На рисунке представлена схема параметров светодиода 5630 smd led:

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Применение

Светодиодная лента 3528 используется в различных областях:

  • мягкое (вечернее) освещение и зонирование
    помещений;
  • оформление элементов архитектуры, уличной
    рекламы;
  • ландшафтный дизайн;
  • автомобильный тюнинг;
  • украшение аквариумов, саун, бассейнов;
  • оформление банкетных или ресторанных залов и
    т.д.

Кроме этого, светодиодная лента
3528 удачно сочетается с натяжными потолками или подвесными гипсокартонными
конструкциями. Также распространена отделка предметов мебели — кроватей,
стеллажей и полок, ниш и прочих рельефов. Вариантов дизайна очень много, любой
желающий может выбрать подходящий для себя способ оформления помещения.

Разница светодиодов

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

в размерах

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть — 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

Характеристики и основные отличия светодиодов SMD 5630, SMD 5730 и SMD 5050

Я прочитал огромное количество литературы по данным светодиодам. Как они себя ведут, сколько света можно получить и т.д. и т.п. Сконструировали не один десяток модификаций прожекторов на данных чипах и осталось двоякое впечатление от них…

Не скажу, что диоды плохие. Но процесс монтажа сводит на «нет» все достоинства чипов. Как я уже говорил ранее — я сконструировал много LED источников света и на SMD, и на COB, и на 5мм диодах… Каждый тип диодов имеет свои плюсы и минусы.Не надо быть «семи пядей во лбу», чтобы сравнивать абсолютно разные типы между собой — это занятие наблагодарное. Поэтому этим заниматься и не буду. Приведу ( на основе своих испытаний ) ряд данных, в результате чего можно будет легко и быстро сделать для себя выводы.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
