Обзор умного ночника xiaomi yeelight led bedside lamp d2

Разборка ночника

Разбирается Xiaomi Mijia Bedside Lamp 2 достаточно просто. Для начала снимаем противоскользящие накладки в нижней части ночника

Под ними нас встречают похожие на torx шурупы.

Они имеют конусовидную углубляющуюся форму. Но обычной torx битой, подобранной по размеру, без проблем открутились.

Далее просто тянем нижнюю часть лампы и она легко снимается.

В ней расположена металлическая утяжеляющая пластина.

В основной же части расположена управляющая плата. Там же проходит шлейф к сенсорному блоку управления и кабели к плате со светодиодами.

Плата очень аккуратная, все чисто

Откручиваем единственный винт крепления и аккуратно достаем плату из под защелок, предварительно вытащив шлейф блока управления

Тут стоит модуль ESP32, как я и предполагал, ввиду наличия Bluetooth в ночнике

Чтобы продолжить разборку, нужно открутить винты с пластиковых крепежных элементов

Сначала я подумал что это защелки, но они откручиваются и вытаскиваются, при этом держа колбу. Неплохо придумано.

Теперь нужно аккуратно потянуть пластик с лицевой стороны лампы, так как с обратной стороны есть 2 обычные защелки

И снимаем колбу

С этой стороны к плате подходит кабель для управления светодиодами, имеется маркировка.

В колбе остался сенсорный блок управления

Далее откручиваем пластиковый корпус рассеивателя.

Внутри находится скрученная пластиковая пленка с отверстиями.

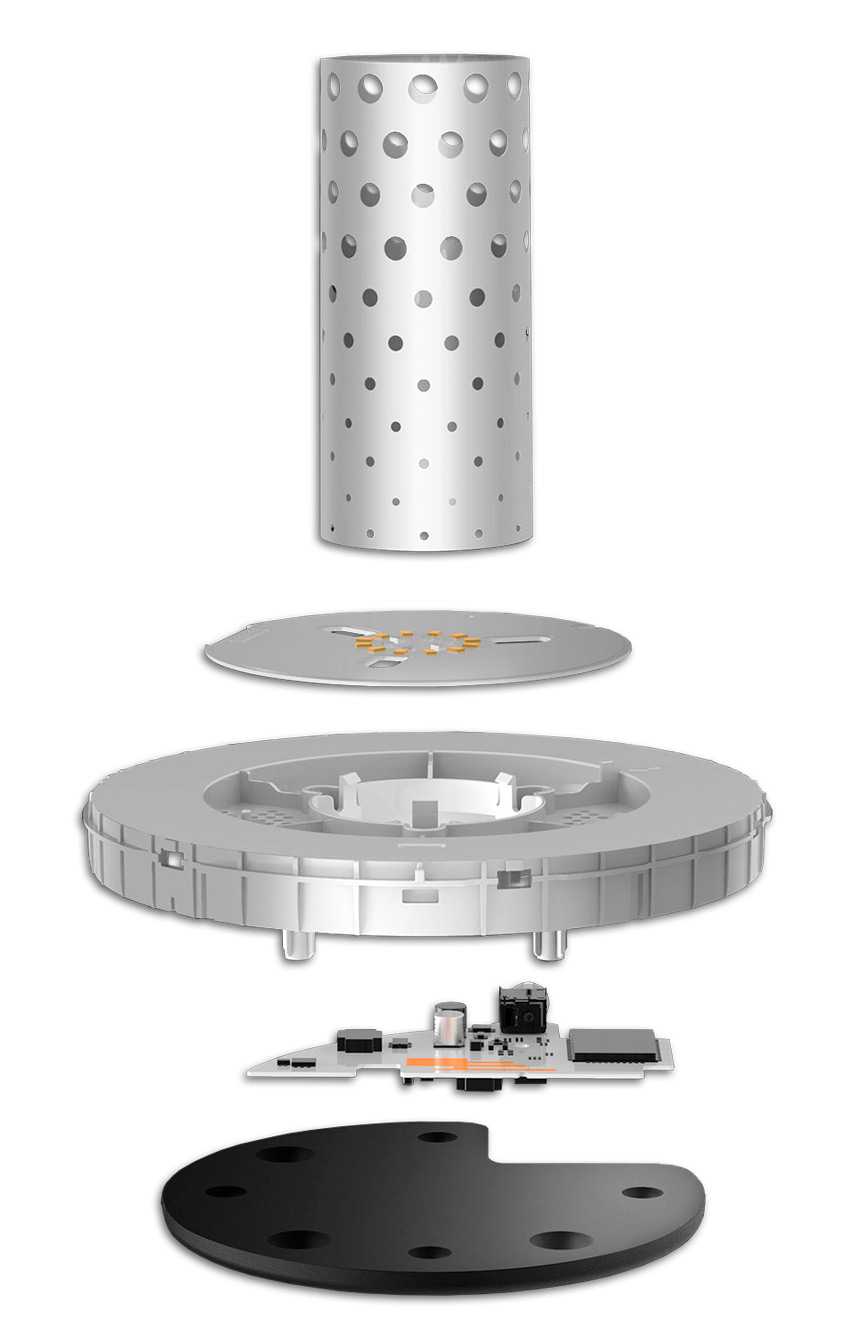

Если честно, смотря вот на этот рекламный рендер, я думал что она из какого-либо мягкого металла.

Плата со светодиодами довольно широкая, рассеивать тепло должна хорошо. Светодиоды так же имеют маркировку

Сборка в обратной последовательности, желательно с проверкой работоспособности

Функциональные возможности

Наиболее интересным будет изучить функционал умного ночника Yeelight LED Bedside Lamp D2 от Xiaomi. Итак, управлять устройством можно как вручную с помощью сенсорной панели, так и через мобильное приложение Mi Home.

В приложении вы можете:

1. Управлять яркостью, цветом, цветовой температурой ночника.
2. Выбирать один из сценариев работы (всего 10).
3. Включать переливающийся режим.
4. Установить задержку на включение.
5. Настроить работу по таймеру.
6. Выбрать ночной режим (тусклое свечение).
7. Выбрать режим смены цвета.

Кроме этого ночником можно управлять через фирменное приложение Yeelight. В общем много полезных функций как для ночника.

Комплектация и внешний вид

Поставляется диммер в фирменной коробке, на ней изображен сам виновник обзора и краткие характеристики. В нашем случае вся информация на китайском языке.

Внутри коробки, кроме регулятора освещения, лежит инструкция по эксплуатации от производителя. Она, к сожалению, также на китайском.

Рассмотрим сам диммер. Он белый, глянцевый. Сверху на корпусе прозрачная наклейка с надписями.

Они означают следующее:

• Чтобы включить/выключить устройство, достаточно нажать на саму ручку (поворотное колесико).
• Двойное нажатие: переключение между режимом ночника и основным освещением.
• Удержание кнопки — смена цвета свечения.
• Вращение поворотного колеса — регулировка яркости освещения.
• Если нажать на колесо и поворачивать, изменяется цветовая температура светильника.

Этот умный диммер и в правду функционален, несмотря на то, что кнопок на лицевой панели нет дополнительных. Все, как и у обычных светорегуляторов. Сверху на корпусе есть одна только дополнительная кнопка, которая служит для сопряжения со светильником.

Перевернем Xiaomi Yeelight Smart Dimmer и посмотрим, как выглядит обратная сторона. Сверху и снизу размещены полоски из двухстороннего скотча. Они нужны для крепления диммера к стене. Это очень удобно, не нужно портить поверхность крепежными элементами.

Питание регулятора происходит от батарейки, которая устанавливается внутри. Тип батарейки CR2032.

Подключение к Home Assistant

Тут все просто. Включаем Управление по LAN в настройках лампы, и если у вас включено автообнаружение новых устройств, то она автоматически подтянется. Если же вы предпочитаете все делать сами, то переходим к редактированию configuration.yaml

Добавляем:

yeelight:
  devices:
    192.168.1.49:
      name: yeelight_bslamp2_1
      model: bslamp1

Где 192.168.1.49 это присвоенный ip лампе от роутера, а name это произвольное имя

И перезапускаем Home Assistant. После чего можно управлять лампой из интерфейса HA, настраивать автоматизации и делать вообще все что угодно, при этом не используя китайские облака.

Все локально. Более подробно о компоненте yeelight можно почитать на сайте Home Assistant

Так же появляется куча световых эффектов, для включения через Home Assistant.

Но как показала практика, они не нужны. Обычно мы с женой дома используем только статический цвет/свет. Функцию заката или рассвета можно организовать через автоматизации. Делал это со своим самодельным ночником — приятное увеличение яркости вместе с рассветом.

Сравнение с моим самодельным ночником:

И вот я подошел к самой интересной, на мой взгляд, части обзора — к разборке

Подключение к приложению Yeelight

Помимо MiHome, эту лампу можно подключить к приложению Yeelight, к которому подключаются все световые устройства этого бренда.

Заходим, регистрируемся. Если есть аккаунт MiHome — можно войти через него.

Жмем кнопку Добавить устройство и выбираем Mi Bedside Lamp II. После чего нас попросят включить Bluetooth

Далее зачем-то спрашивают, включен ли у меня на телефоне WiFi, и просят выполнить сброс настроек лампы.

Как видно на скриншоте, делается это довольно легко. Удерживаем нижнюю и верхнюю сенсорные кнопки на 5 секунд, лампа замерцает и уйдет в ребут, запустившись в режиме сопряжения.

Теперь приложение просит разрешить использовать сведения о местоположении для обнаружения устройства, после чего обнаружит лампу и предложит выбрать сеть WiFi для подключения.

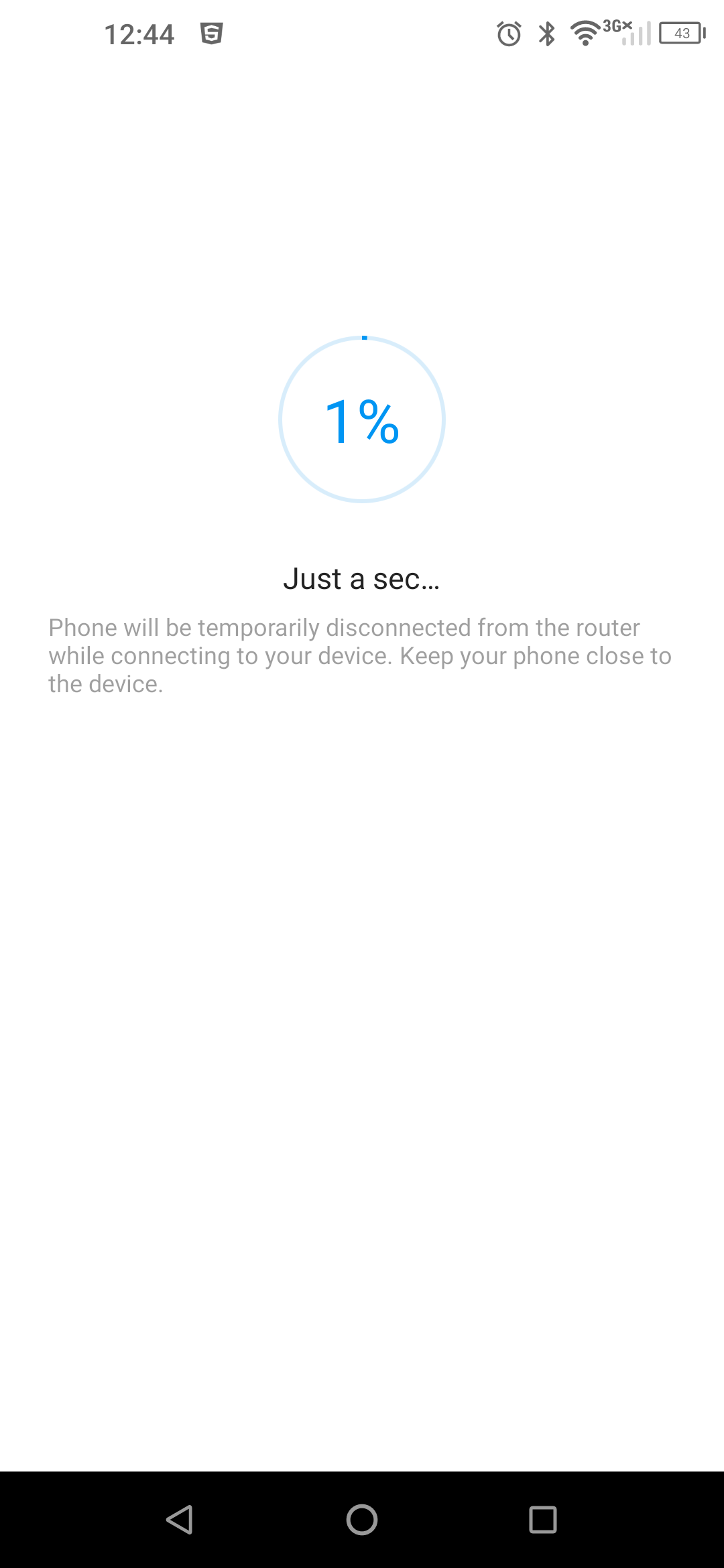

Подключение происходит быстро.

После чего предоставляется возможность полноценного удаленного управления через приложение с кучей эффектов.

Так же была доступна для обновления свежая версия прошивки

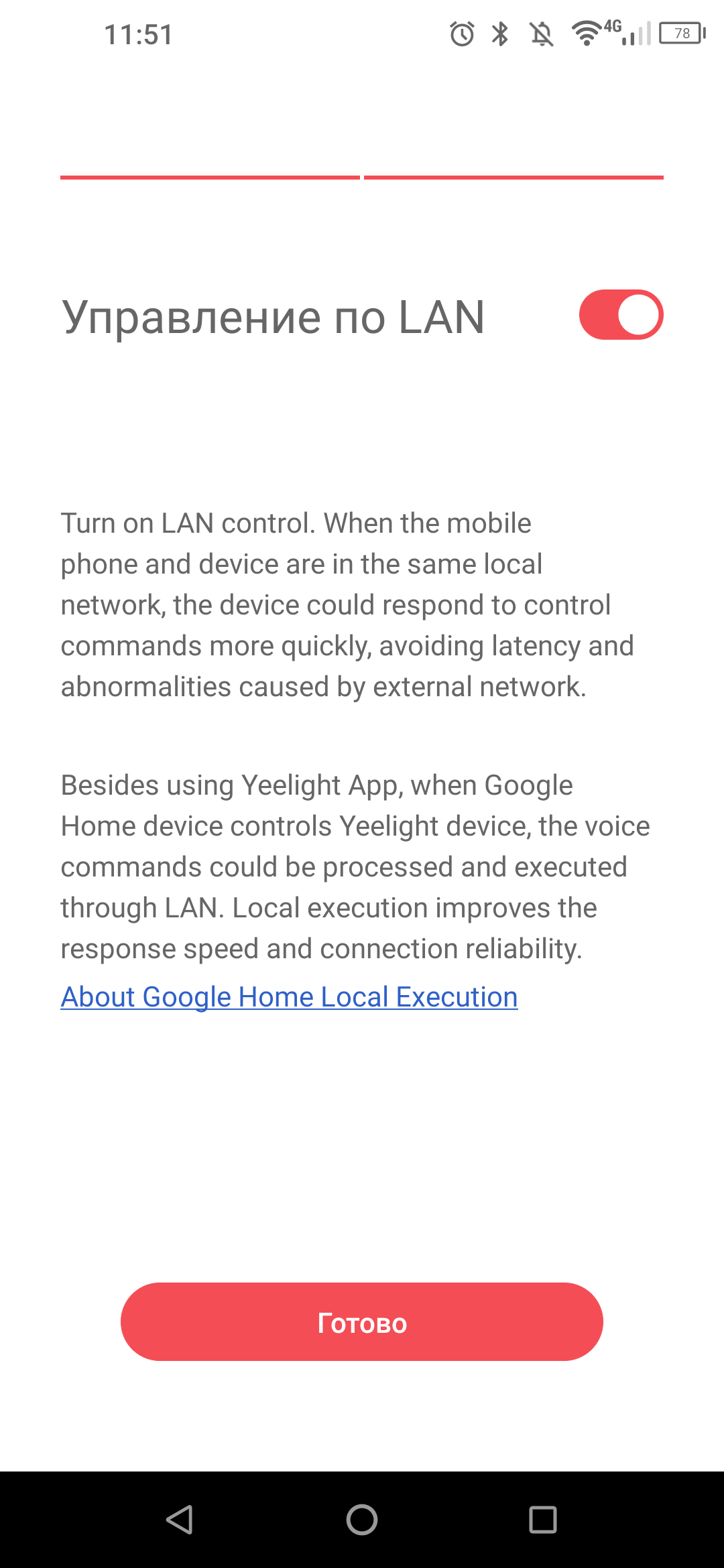

Ну и самый интересный для меня пункт настроек это Управление по LAN

Именно включение этой галочки добавляет возможность подключить эту лампу, да и все другие устройства от Yeelight к сторонним системам управления умным домом. В моем случае это Home Assistant.

Подключение к приложению Yeelight

Теперь о подключении к приложению. Жмем + на главном экране, далее Добавить устройство и выбираем Yeelight LED Ceiling Light Series

После этого нам расскажут, как сделать сброс настроек светильника. Делаем, жмём Продолжить и дальше просто выбираем найденное устройство по MAC адресу и вводим пароль от домашнего WiFi. Приложение, кстати, его запоминает по предыдущему добавлению источников света.

После успешного сопряжения задаем имя светильника

Приятно удивило, что сразу же предложили включить управление по LAN

После открываются возможности для управления — есть уже готовые сцены, режим Солнце и Луна. В режиме Солнце мы настраиваем температуру обычного освещения, в режиме Луна настраиваем яркость ночника.

Остальные функции приложения ниже на скринах

Из интересного — можно узнать локальный ip лампы. Разделить управление с семьей тоже будет полезно тем, кто пользуется приложением Yeelight.

Так же нас научат, как привязывать пульты. Их 2 вида

Возможность включить или выключить автоматическое включение лампы при подаче питания, настроить сохранение состояния, а так же задать настройки света по умолчанию.

Ну и обновить прошивку, что тоже рекомендуется.

Комплект поставки

Начну с упаковки и комплектации. Упаковка стандартна для подобного рода потолочных светильников — коробка с ручкой для удобной транспортировки.

Качественная полиграфия с логотипом Yeelight и фотографией светильника. Минимализм в духе Xiaomi.

После открытия коробки в глаза бросается не сам светильник, а приветственная карточка от Yeelight. Естественно на китайском.

Инструкция уже не такая яркая, зато информативная. По рисункам понятен принцип монтажа с быстросъёмным механизмом крепления, о котором позже.

В углу коробки находятся комплектные винты и пульт Xiaomi Yeelight YLYK01YL.

Работает он по Bluetooth от батарейки CR2032. На время транспортировки она отделена от контакта с пультом через пленку, которую нужно предварительно убрать.

На задней стороне пульта наклейка на китайском, но тут и без Google Translate понятно как выполнить сопряжение со светильником.

Теперь о самом герое обзора. Это белый минималистичный светильник, диаметром 320 мм и высотой 73 мм.

Мощность 28 Ватт. Температура цвета от 2700К до 5700К

Никакой мишуры — все в сдержанном стиле. Металл окрашен белой матовой краской. Рассеиватель достаточно толстый. По крайней мере в сравнении с ноунейм светильниками.

Отдельно стоит сказать про быстросъёмный механизм крепления. Тянем защёлки к центру и светильник отделен от части крепления.

Удобен как монтаж светильника, так и дальнейшая его эксплуатация в виде простой уборки от пыли. Сами контакты это не что иное, как контакты электрического чайника. Тот же принцип, та же реализация.

Для подключения к сети электропитания предусмотрены пружинные клеммы, что тоже очень удобно.

Может я плохо искал, но так нигде и не нашел в интернете размеры между отверстиями крепёжной части лампы

Для меня это важно, так как потолок из гипсокартона, и нужно было установить профиль заранее, в нужном месте. Поэтому сделал фото с рулеткой — вдруг кому-то пригодится

Расстояние от центра до центра крепежного отверстия 18.5 см.

Теперь попробуем включить его в сеть для проверки. С пружинными клеммами это очень быстро сделать.

При подаче питания светильник автоматически включается. Видимо, чтобы осталась возможность управлять обычным методом разрыва фазы. Лично я бы не стал так делать, но кому-то это будет удобно.

Светильник никаким образом не моргает и не просит его добавить в приложение Yeelight или Mihome — он просто светит. И это радует, так как если вдруг у вас некоторое время не будет WiFi или не будет доступен сервер автоматизаций (Home Assistant, OpenHAB, Domoticz и т.д.) то светильник будет просто работать.

Комплектный пульт так же не зависит от WiFi или сервера УД, так как работает напрямую со светильником по Bluetooth.

Сопрягается он со светильником следующим образом: подаём питание на светильник и жмём кнопки M+On . После чего светильник даст нам понять, что сопряжение произошло успешно, плавно моргнув несколько раз. Таким образом можно привязать несколько пультов, просто повторив процедуру.

Небольшая демонстрация управления светильником с помощью пульта на видео:

Подключение к Home Assistant

Приложение Yeelight, это конечно же хорошо, но я всем управляю из Home Assistant. Добавляется лампа Yeelight LED Ceiling Light YLXD12YL с помощью родной интеграции

Что интересно, в списке поддерживаемых YLXD12YL не числится, но добавляется как YLXD01YL (model: ceiling1). Вдаваться в подробности внутренней нумерации Xiaomi я не стал — может это новая ревизия лампы. Главное что она добавляется и управляется. Пока что только через добавление в configuration.yaml:

yeelight:
  devices:
    192.168.1.69:
      name: yeelight_bedroom_ceiling
      model: ceiling1
      nightlight_switch_type: light
      save_on_change: true

После перезапуска HA появится наш светильник в списке сущностей

Можно полноценно управлять яркостью и температурой

Строка nightlight_switch_type: light добавит отдельный переключатель для режима ночника, с возможностью настройки яркости — как в приложении Yeelight.

Два этих переключателя, светильника и ночника, взаимоисключающие. Если включить основной свет, когда работает ночник, то ночник выключится. И наоборот.

Так же появится binary_sensor статуса ночника.

Сейчас в нем нет необходимости, так как появился сам переключатель ночника. Раньше его в интеграции не было.

Можно оформить удобную карточку с готовыми «сценами»

Если кому интересно составить подобную, то для этого нужно два компонента: slider-entity-row для ползунка и rgb-light-card для иконок. Способ установки описан на страницах проектов.

Вот код моей карточки для ui-lovelace.yaml:

      - type: entities
        title: "Освещение"
        show_header_toggle: false
        entities:
          - type: custom:slider-entity-row
            entity: light.yeelight_bedroom_ceiling
            toggle: true
          - light.yeelight_bedroom_ceiling_nightlight

          - type: 'custom:rgb-light-card'
            entity: light.yeelight_bedroom_ceiling_nightlight
            justify: center
            colors:
# Луна
              - type: call-service
                service: light.turn_on
                service_data:
                  entity_id: light.yeelight_bedroom_ceiling_nightlight
                  brightness: 13
                icon_color: center/120% url('/local/icons/moon__scene_color.png
# Максимально холодный белый
              - type: call-service
                service: light.turn_on
                service_data:
                  entity_id: light.yeelight_bedroom_ceiling
                  brightness: 255
                  color_temp: 153
                icon_color: 'linear-gradient(15deg, #A3DBFF, #FFFFFF)'
# Холодный белый
              - type: call-service
                service: light.turn_on
                service_data:
                  entity_id: light.yeelight_bedroom_ceiling
                  brightness: 255
                  color_temp: 205
                icon_color: 'linear-gradient(15deg, #D8F0FF, #FFFFFF)'
# Нейтральный белый
              - type: call-service
                service: light.turn_on
                service_data:
                  entity_id: light.yeelight_bedroom_ceiling
                  brightness: 255
                  color_temp: 258
                icon_color: 'linear-gradient(15deg, #FCFFF7, #FFFFFF)'
# Теплый белый
              - type: call-service
                service: light.turn_on
                service_data:
                  entity_id: light.yeelight_bedroom_ceiling
                  brightness: 255
                  color_temp: 318
                icon_color: 'linear-gradient(15deg, #FFF3E0, #FFFFFF)'
# Максимально теплый белый
              - type: call-service
                service: light.turn_on
                service_data:
                  entity_id: light.yeelight_bedroom_ceiling
                  brightness: 255
                  color_temp: 370
                icon_color: 'linear-gradient(15deg, #FFEBA3, #FFFFFF)'

Иконка луны moon__scene_color.png тут.

Заключение

От светильника у меня только положительные впечатления. Все то, что я хотел — настройка яркости и температуры тут присутствует. Режим ночника очень круто смотрится в темноте — никакими видео это не передать. Но будем ли мы его с семьей использовать, при наличии подсветки потолка и прикроватных ночников — это будет известно в процессе. Монтаж мегаудобен — прикрутил «тарелку» к потолку, на пружинные клеммы одел провода и защелкнул светильник — буквально 5 минут времени. В выключенном состоянии смотрится не менее круто, чем во включенном. Единственный минус, который я заметил, это жужжание на средней и максимальной яркости в режиме луны. Максимальной яркостью луны я точно не буду пользоваться, поэтому для меня это все нейтрально. Но упомянуть об этом нюансе стоило. Так же радует пульт — матовый пластик и удобные кнопки. Жаль только настенный диммер не в комплекте.

К покупке однозначно рекомендую, тем более продавец даст скидку для заказа из России, если скажите ему перед оплатой заказа, что вы пришли от меня.

vote

Article Rating

Подводим итог

В завершение выделим основные преимущества и недостатки Xiaomi Yeelight LED Bedside Lamp D2 (YLCT01YL), которые удалось обнаружить после обзора.

Положительные моменты:

1. Стильный внешний вид.
2. Высокое качество сборки.
3. Компактные размеры.
4. Два способа управления.
5. Множество режимов свечения.
6. Интеграция в систему умный дом.

Во время обзора особых недостатков выявлено не было. Возможно кому-то покажется высокой цена или недостаточно высокая мощность. Но учитывая, что этот светильник можно использовать как прикроватный ночник или же дополнительный элемент освещения в любой другой комнате, то универсальность и функциональность сводят на нет все замечания.
