Спутниковая антенна

Какие бывают спутниковые антенны

Со времён открытия спутниковой связи было создано немало разновидностей волновых приёмников для приёма и передачи сигнала. Каждый из видов нашёл своё наземное применение в зависимости от назначения системы спутниковой связи:

• мобильная связь;
• спутниковая телефония и радиовещание;
• навигация через орбитальную связь;
• интернет;
• метеорология;
• связь с космическими аппаратами;
• телевидение.

Обычным телезрителям в большей мере знакомы устройства зеркального типа (офсетные).  Наиболее известное семейство спутниковых антенн, которое представлено в магазинах. Они разнятся формой отражателя, различны по диаметрам, имеют разный коэффициент использования поверхности и принимают в разных диапазонах.

Офсетная

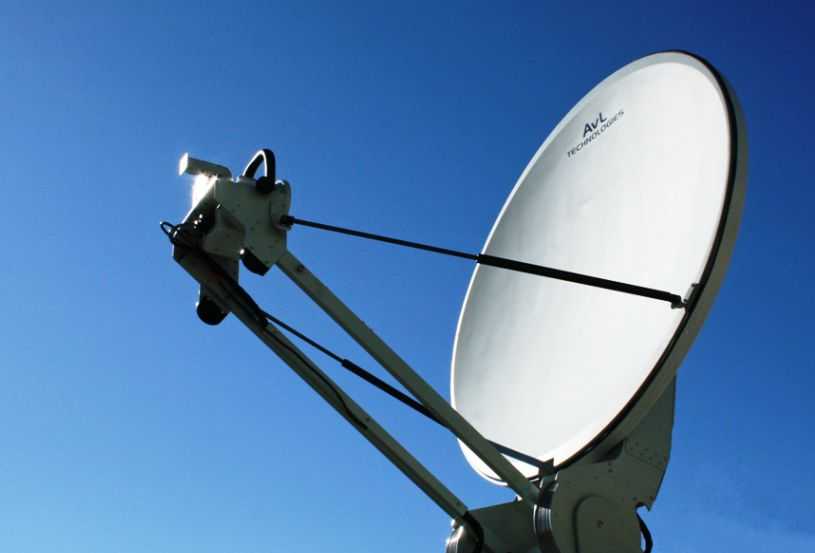

Офсетная спутниковая антенна

У этой антенны для спутникового ТВ отражающая чаша имеет форму эллипсоида. Радиоволны от спутников, которые отбиваются от рабочего зеркала, концентрируются не в геометрическом центре фигуры, а в её нижнем фокусе. Тарелка с нижним фокусом не нуждается в большом угле подъёма. Такая конструкция зеркала в офсетных спутниковых антеннах позволила добиться более устойчивого приёма, т.к. преобразователь сигнала не отбрасывает тень на поверхность чаши и не вызывает шумов.

Прямофокусная

прямофокусная спутниковая антенна

Этот тип волнового приёмника имеет рабочую зеркальную поверхность в форме сплюснутого параболоида. Такая симметричная геометрия рефлектора позволяет достичь хорошего улавливания радиоволн, поступающих на его поверхность, и максимального перенаправления их на преобразователь. Он крепится на консолях-держателях непосредственно над центральной точкой тарелки.

Тороидальная

Тороидальная спутниковая антенна

Тороидальная тарелка – разновидность многолучевых антенн – это прогрессивное решение, пришедшее на смену зеркалам на поворотных механизмах. Образно выражаясь, – это не просто «тарелка», а целый сервиз, состоящий из большого блюда, блюдца и нескольких чашек-конвертеров. У этой модели два рефлектора (отражателя) и это огромное преимущество для приёма ТВ с разных спутников. До того, как радиоволны попадут на приёмную поверхность преобразующей головки, они дважды подвергнутся отражению: первично попадая на большое зеркало, а от него преломляясь на малое, где фокусируются на нужном преобразователе.

Производители тороидальных антенн гарантируют их комплектацию конвертерами в количестве до шестнадцати штук. Это открывает очень большие возможности для зрителя: перенаведение такого устройства на работу с сигналом от разных спутников теперь можно осуществить, не вставая из своего кресла перед телевизором.

ФАР

Фазированная антенна

Фазированные антенные решётки – в действительности малоприменимый класс спутникового оборудования. Были популярны в 90-х годах прошлого столетия, чему обязаны фирме Nokia.  Имея перечень ограничений, узкополосность, трудоёмкость производства, а отсюда –высокую стоимость, ФАР не используются активно потребителями телеоборудования.

На базе использования управляемых ФАР проводятся разработки подвижных и портативных приёмников спутниковой связи.

Антенны бегущей волны

Антенна направленного типа

Это приёмное устройство направленного типа. Сигнал в нём распространяется в виде бегущей волны вдоль геометрической оси конструкции. По своему строению – это собирательная линия, на которой закреплены несколько равноудалённых друг от друга вибраторов. Такая антенна является широкополосной (VHF и UHF волны) и не требует настройки. Распространена у метеорологов и в любительской радиосвязи.

Слабонаправленные антенны

Слабонаправленная волновая антенна

Слабонаправленные волновые приёмники нашли своё применение в тех местах спутникового приёма, где отсутствует возможность постоянно перенаправлять положение приёмного устройства. Антенна дает многошума из за широкой диаграммы направленности. Но для захвата ретранслируемых волн с низкоорбитальных спутников это не критично.

Виды спутниковых антенн

Спутниковые телевизионные антенны бывают разных видов, размеров, создаются на нескольких типах отражения.

Круглые

Круглые спутниковые антенны для телевизора считаются классикой. Это оптимальная форма для получения хорошего сигнала с далеко расположенного источника излучения. Круглые тарелки выпускаются во множестве размеров, с несколькими типами стоек и опорных штанг. Поверхность такого изделия сплошная и гладкая.

Многофокусные

Многофокусные антенны выполняют задачу приема сигнала сразу с нескольких спутников. В них устанавливают группу конвертеров. Расчет многофокусной антенны всегда индивидуален. Это может быть классический основной дефлектор и группа резонансных отражателей. Многофокусная спутниковая антенна вполне способна представлять собой торроид с выводами волноводов.

Важно! В бытовых условиях применять такую конструкцию не имеет смысла. Многофокусные системы не могут работать со слабым сигналом спутника

Чтобы обеспечить на выходе достаточный уровень электрической энергии, антенну придется делать недопустимо громоздкой.

Сетчатые

Эти спутниковые антенны похожи на изогнутую решетку для пикника, к которой приделана опорная стойка и прикручен конвертер. Такие системы работают сразу на двух принципах. Они отражают сигнал и одновременно генерируют его благодаря возникновению резонансных явлений.

Чаще всего такую конструкцию имеют комнатные спутниковые антенны для телевизора. Благодаря сетчатому дефлектору они мало весят. А его особая форма обеспечивает четкую направленность антенны.

Важно! У сетчатой конструкции есть ключевой недостаток — она не способна работать в регионах с неустойчивой зоной покрытия. Антенне требуется оптимальные характеристики потока излучения.. Но на практике сетчатые системы (еще называются перфорированные) весьма распространены

Это приемо-передающие спутниковые антенны, где в полной мере используется явление волнового резонанса. Популярны компактные решения для удлинения передачи Wi-Fi сигнала. Есть и очень распространенные системы, состоящие из небольших мобильных сетчатых антенн на стороне абонента и наземных станций излучения сигнала. Это всем известный формат трансляций Т2

Но на практике сетчатые системы (еще называются перфорированные) весьма распространены. Это приемо-передающие спутниковые антенны, где в полной мере используется явление волнового резонанса. Популярны компактные решения для удлинения передачи Wi-Fi сигнала. Есть и очень распространенные системы, состоящие из небольших мобильных сетчатых антенн на стороне абонента и наземных станций излучения сигнала. Это всем известный формат трансляций Т2.

Почему размер имеет значение

Залог беспроблемного приёма ТВ со спутника – покупка оборудования высокого качества, его правильный монтаж и подбор оптимального размера самой тарелки. Именно с этим, последним пунктом, часто возникают хлопоты. Некоторые телезрители так заботятся об эстетике,  что сразу  «отметают» решение о большой антенне, а ведь часто именно диаметр антенны  является  определяющим критерием в зонах с проблемным приёмом сигнала. Чем больше антенна, тем лучше она захватывает сигнал, например, в случае непогоды. Тарелка с диаметром 60 см хоть и выглядит компактно, но не гарантирует отсутствия перебоев с сигналом. Оптимальное решение  для  стабильного приёма каналов со спутника, если вы располагаете местом – это установить  спутниковую антенну с диаметром 80-90 см.

Сравнительные характеристики антенн с большим и малым диаметром
Малый диаметр	Большой диаметр
имеет небольшой вес, легче крепится, например, к балконным перилам	её монтаж осложняется значительным весом
не нужны усиленные держатели	занимает больше места
не скрадывает освещённость	установленная на балконе, может закрывать естественное освещение
ей сложнее поймать сигнал, но она вряд ли поймает помехи от смежных спутников	легче ловит спутниковый сигнал, но может захватывать помехи от соседних спутников
более восприимчива к погодным условиям (облака, снег с дождём)	менее восприимчива к погодным условиям

Вот некоторые рекомендации по размерам антенн:

• стационарная антенна для приёма каналов с одного спутника – диаметр от 55 см до 80 см;
• антенна с одним или большим количеством конвертеров для приёма сигнала с нескольких спутников – диаметр от 80 см до 105 см или больше. Все зависит от того, сколько конвертеров вы планируете установить (один конвертер – один спутник). Если больше, чем два, лучше купить антенну диаметром 90 см;
• тарелка поворотная – диаметр в диапазоне от 80 см до 140 см. Поворотный механизм не является востребованным вариантом.

Как работает спутниковая антенна

Телевизионная антенна спутниковой связи используется для приёма телесигнала с космического спутника. Параметры самой тарелки и её конвертера в большой степени определяют то качество изображения и звука, которое выдаст вам спутниковый декодер на экране вашего телевизора. Рассмотрим принцип их действия.

Работа спутниковой антенны

Уровень сигнала, полученного со спутника на земле очень мал в сравнении с его исходным уровнем: затухание порядка 200 дБ. Это и понятно: расстояние, которое отделяет землю от спутника, составляет около 36000 км. Получить сигнал такой силы, чтобы смотреть программы, можно, только если максимально его сконцентрировать. Именно эту функцию выполняет спутниковый волновой приёмник, который является изогнутой поверхностью, называемой в просторечие тарелкой.

Волны, посылаемые спутником на землю, отражаются внутренней поверхностью антенны, подчиняясь законам оптики, и сосредоточиваются в точке, называемой фокусом. В этой точке расположена приёмная головка преобразователя, устройства для конвертации высокочастотных колебаний в кабельный сигнал.

Достоинства и недостатки

Если сравнивать между собой два самых востребованных типа телевизионных спутниковых приёмников – с прямым фокусом и со смещённым, то картина будет следующей.

Параболоидные зеркала с прямым фокусом выпускаются с большей окружностью, чтобы уменьшить помехи от преобразователя. Эти антенны будут полезны тем, кому необходим  сильный сигнал, к тому же они отличаются широкополосностью. Но их главный минус кроется в сложности монтажа, который затрудняется громоздкостью тарелки, и требованиями к её размещению. В прямофокусной тарелке неминуемо будут оседать и накапливаться осадки, т.к. она «смотрит» на линию небосклона под тупым углом. Они перекрывают отражающую поверхность, блокируя сигнал, и вызывают её коррозию, пагубно сказывающуюся на рабочей поверхности. Снежной зимой вам придётся часто очищать чашу антенны.

У офсетных тарелок целый ряд плюсов:

• они компактнее, но на качестве сигнала это отражается незначительно;
• их проще устанавливать;
• положение их фиксации препятствует скоплению осадков;
• имеют возможность подключения добавочного конвертера.

Небольшое неудобство составляет периодическая очистка конвертера офсетной тарелки от замёрзших осадков, т.к. его приёмная поверхность обращена к небу. Это может затруднять работу устройства зимой.

Антенны для спутникового телевидения

Тороидальная антенна

Технические особенности конструкции таких антенн дают возможность принимать сигнал от 16 спутников одновременно в пределах 55 градусов. При этом каждый конвертер находится непосредственно в фокусе спутника, на который он направлен. Уверенный и качественный прием сигнала обеспечивается применением при конструировании антенны тороидальной формулы приема – использования двух рефлекторов (зеркал). Сигнал от главного рефлектора отражается на дополнительный рефлектор, после чего поступает непосредственно в облучатель конвертера. Наличие двух зеркал и тщательный подход при проектировании отражающих поверхностей являются основными преимуществами тороидальной антенны над офсетной. При помощи этих устройств пользователь может построить мультисистему без применения поворотных устройств. Таким образом можно избавиться от целого ряда недостатков, таких как:

• медленное переключение между каналами, транслируемых с разных спутников;
• воздействие неблагоприятных погодных явлений на работоспособность привода.

Тороидальная антенна является оптимальным вариантом, т.к. дает возможность устанавливать разное количество конвертеров. Благодаря этому скорость переключения каналов с одного спутника ничем не отличается скорости переключения каналов на разных спутниках.

Параболическая антенна

Нередко люди ошибочно называют «параболической» любую спутниковую антенну. На самом деле не все спутниковые антенны являются параболическими.

Спутниковым является оборудование, которое принимает сигнал от спутника. Параболические антенны являются самым распространенным видом спутниковых антенн. Они используются для приема радиопередач, телевидения и обеспечения доступа в интернет. Все такие антенны делятся на два вида: прямофокусные и офсетные антенны.

Активная или пассивная

Активной называется та антенна, которая имеет встроенный в корпус усилитель. К пассивным антеннам усилитель должен подключаться отдельно.

Активные антенны могут быть более дешевыми, и при этом способны принимать большее количество каналов. Но при этом они имеют один очень серьезный недостаток: плата усилителя является очень «нежной», легко выходит из строя при любой серьезной непогоде, например – при грозе. Приходится проводить замену платы. Для этого надо снимать антенну, вынимать плату, устанавливать новую. И такая процедура может потребоваться после каждой грозы.

Но даже если грозы никак не повлияют на качество работы антенны, все равно через несколько лет количество каналов с безупречным изображением начнет сокращаться. Качество будет становиться все хуже, пока не станет совсем плохим. Это происходит обычно по причине окисления контактов и элементов на плате. Приемники на антенне не бывают герметичными, потому внутри неизбежно все постепенно отсыревает, скапливается пыль, может попасть мусор и насекомые. Поэтому чаще всего срок эксплуатации таких устройств не превышает 1-2 года.

Чтобы увеличить срок службы, рекомендуется сразу после установки закрыть все элементы антенны от вредного воздействия окружающей среды. Для этого используется силикон, разрезанные на части пластиковые бутылки или простая полиэтиленовая пленка, закрепленная скотчем. Причем закрыть надо все места контактов, в том числе место подключения кабеля.

Пассивные антенны выгодно отличаются от активных тем, что на открытом воздухе устанавливается только сам принимающая железная конструкция, а усилитель может находить либо на чердаке, либо прямо в доме. Такие антенны ловят меньшее количество каналов, но качество изображения лучше, и служат они дольше. Есть у таких антенн и еще один плюс: некоторые модели усилителей имеют 2 варианта подстройки – отдельно для каждого диапазона волн

Это немаловажное свойство, т.к. иногда некоторые каналы идут с более высоким уровнем и подавляют более слабые

Тогда происходит перекрытие звука и изображения. В некоторых случаях, при очень сильном сигнале вообще может быть только «снег» на экране. Чтобы исправить положение, надо сделать подстройку чувствительности диапазонов. Поэтому пассивные антенны с отдельными усилителями чаще всего приобретаются для дачи.

Телевизоры «Samsung» и «LG» имеют функцию «слабый сигнал». В этих случаях усилитель антенны может и не понадобиться. Такие телевизоры при помощи пассивной антенны должны неплохо принимать минимум 5-6 каналов.

Как правильно выбрать спутниковую антенну по размеру

Размеры спутниковых антенн могут быть разными. Провайдеры вещания стараются предложить абонентам одинаковые условия приема. Некоторые, как МТС, предлагают в разных регионах отличные друг от друга антенные блоки. Другие, например, Телекарта, предоставляют все необходимые данные для самостоятельного выбора модели абонентом. На их официальных сайтах обычно есть таблица, указывающая, какой именно диаметр дефлектора рекомендуется устанавливать в том или ином регионе вещания.

По принципу работы системы понятно, какую роль играют размеры спутниковых антенн. Чем больше отражающая поверхность дефлектора, тем больше волновой энергии он собирает и направляет на конвертер.

Спутниковые сети вещания всегда рассчитываются по средним нормированным параметрам. Так, в зоне оптимального приема абонент может установить стандартную тарелку диаметром 60 см. В областях с низким уровнем сигнала рационально выбрать дефлектор 90 см или больше. Ориентироваться нужно на рекомендации провайдера. Но полностью им следовать не стоит. Расчет оптимальных размеров антенны делается на допущениях:

• у абонента правильно установленная и настроенная антенна;
• ось фокусировки дефлектора полностью совпадает с направлением на спутник;
• поверхность тарелки всегда чистая и ровная, обладает номинальными параметрами.

На практике все не так. На пути сигнала стоят деревья и облачность. На улице может быть плохая погода. Тарелка собирает грязь, выпадающую с осадками и переносимую ветром. Все это ухудшает качество приема.

Совет! Правило выбора антенны по диаметру дефлектора достаточно простое: лучше купить изделие со следующим размером в сетке. Например, при рекомендациях провайдера в 90 см, установленная тарелка в 1.2 м обеспечит хороший прием при любых условиях.

Общие характеристики спутниковых антенн

Выбирая спутниковую антенну необходимо учитывать такие параметры:

1. Существенную роль играет диаметр оборудования. Если вы не уверены в высоком уровне сигнала спутника по месту проживания, то лучше выбирать тарелку с большим диаметром.
2. Форма спутника: прямофокусная и офсетная антенна.

• прямофокусные это классические круглые тарелки с прикрепленным конвектором по центру. Фиксация выполнена двумя или тремя спицами, для которых свойственно частично создавать тень на отражающем покрытии спутника. Такая особенность способствует уменьшению коэффициента использования поверхности оборудования, но этот недочет будет проявляться меньше на тарелках большого диаметра. Качество сигнала на прямофокусной модели может снижаться в зимний период, из-за скопления снега и льда на поверхности тарелки;
• что касается офсетной формы спутника, то устанавливается она практически в вертикальном положении, что предупреждает скопление жидкости, снега. Кроме этого, конвектор расположен не по центру, а ближе к низу. Такая особенность позволяет не затенять спутник.

1. Перед покупкой следует тщательно осмотреть оборудование на предмет отсутствия дефектов.
2. Из какого материала изготовлено спутниковое оборудование. К примеру, стальная антенна более прочная и по стоимости приемлема, но имеет тяжелый вес и со временем может быть испорчена коррозией. Если выбирать такую модель, то нужно ориентироваться на качество окрашивания. А вот пластиковый спутник легкий, но в зимний период на нем будет скапливаться много снега, что может привести к скорой деформации.
3. Элементы подвески, кронштейн, крепеж должны быть качественными, надежными, устойчивыми к воздействиям внешних условий, сильному ветру.

Не каждый обыватель сможет квалифицированно разобраться с тонкостями спутниковых антенн, поэтому перед покупкой, лучше рассказать о своих пожеланиях опытным специалистам, которые помогут подобрать наиболее подходящую модель спутниковой антенны. Качественные спутники имеют расширенный функционал, позволяют просматривать свыше 500 каналов, выходить в интернет, ставить ограничения для детей в виде блокировки передач для взрослых.

Выбор спутниковой антенны

Прежде, чем покупать антенну для просмотра спутникового телевидения, рекомендуется изучить все предложения в магазинах. Чтобы установить в деревне хорошую антенну, нужно четко представлять себе все особенности вещания конкретно в Вашем регионе или районе.

В настоящее время на российском рынке самыми востребованными являются антенны «Супрал», «Corab», «Lans», «Skymax», «Azure». Также востребованы антенны китайских производителей.

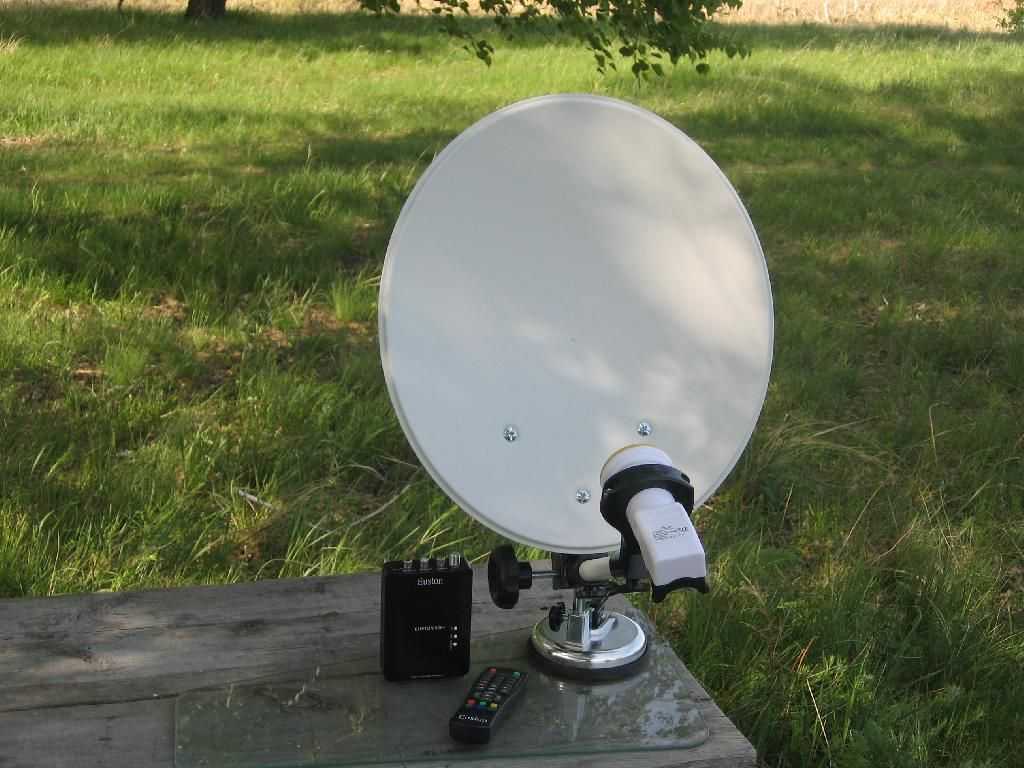

«Azure AS-35T»

Удобное в установке устройство. Можно закрепить даже на крыше автомобиля. Маленькие размеры, небольшой вес, простота в эксплуатации, надежность конструкции – все это делает данную модель очень привлекательной. Может быть подключена к ноутбуку со спутниковым USB-накопителем DVB-S/S2.

Недостаток модели: возможное замедление коэффициента усиления.

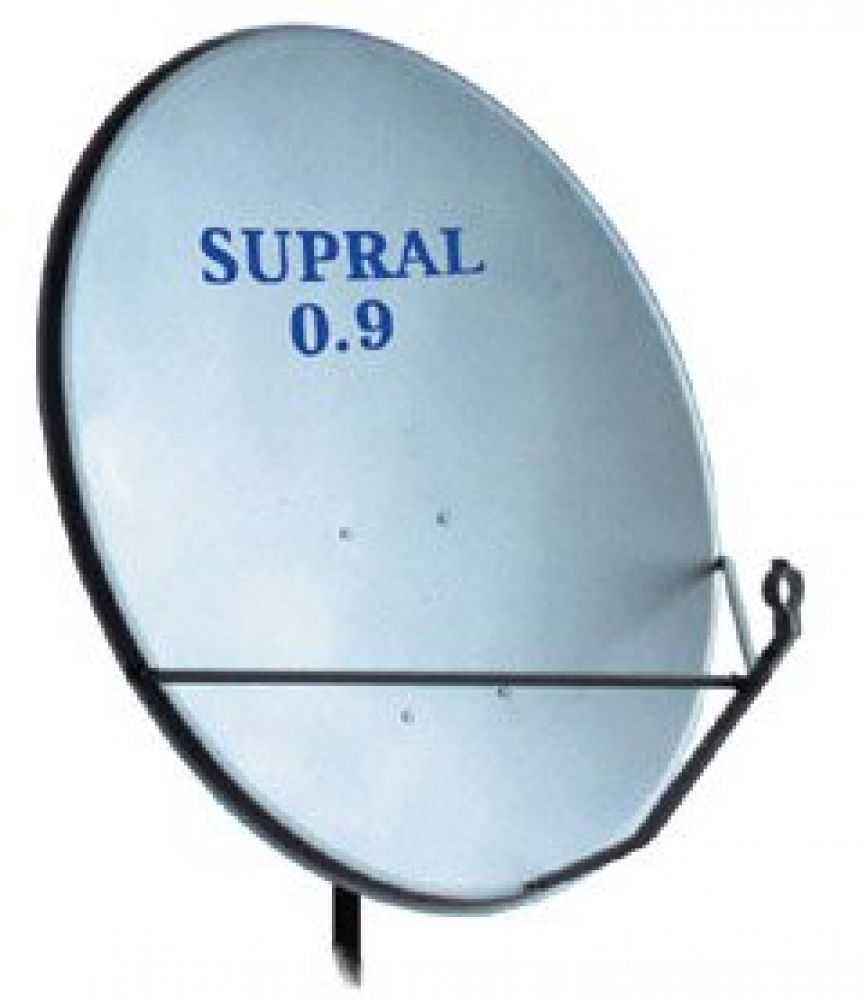

«Супрал-0,9 м»

Считается одной из самых надежных. Принимает сигналы «Радуги-TB», «Телекарты», «Sirius», «Hotbird». Большие размеры и большой вес обеспечивают устройству хорошую устойчивость к воздействию ветра. Одно из важных преимуществ – высокий коэффициент усиления. При таких характеристиках стоимость модели считается вполне приемлемой.

Главный недостаток – тарелка со временем покрывается коррозией.

«Lans-65»

Считается очень стильной конструкцией. Несмотря на высокую стоимость, эта модель признана лучшей офсетной тарелкой с диаметром 65 см.

Основные преимущества модели:

• наличие функции самоочищения;
• надежность сборки;
• интересный дизайн;
• высокое качество сигнала;
• простота установки.

Главный недостаток – маленький диаметр тарелки.

Материал изготовления

То, из чего состоит спутниковая антенна, а именно конструктивный материал, по сути, не имеет никакого влияния на качество принимаемого сигнала. Главное чтобы он выполнял свою отражающую функцию. Но есть другой важный критерий: спутниковые антенны всегда  устанавливаются на открытом воздухе, а значит должны быть стойкими к воздействию различных внешних факторов.

Покрытие тарелки призвано эффективно защищать её от коррозии и в этом плане хорошо зарекомендовали себя антенны из алюминия, они составляют большинство выпускаемых моделей. Но есть у них один незначительный и вполне устраняемый недостаток – определённая мягкость. Порыв сильного ветра способен сорвать чашу антенны с креплений: саморезы, которые идут в комплекте крепежа, могут быть вырваны сквозь мягкий металл и ваша спутниковая тарелка вполне может стать «летающей». Со стороны это может выглядеть комично (летит НЛО), но на деле – опасно, ведь устройство устанавливается на высоте и неизвестно где случится приземление.

Несмотря на это, мы рекомендуем алюминиевые тарелки, но с жёстким креплением. Вы сможете упрочнить крепление самостоятельно, используя в нём более сильные винты и крупные шайбы. Спутниковая тарелка из алюминия даже по истечении нескольких лет будет выглядеть как новая, но обойдётся вам дороже.

Более экономичный вариант – антенна из стали. Сомневаться в её прочности не приходится, срок её эксплуатации – более 10 лет. Если вам покажется этого мало, то не забывайте о том, что  прогресс неудержим, и за это время технологии однозначно шагнут вперёд, как это происходит со сжатием информации. Но, покупая стальную тарелку, поинтересуйтесь её защитным покрытием, если оно некачественное – она может заржаветь.

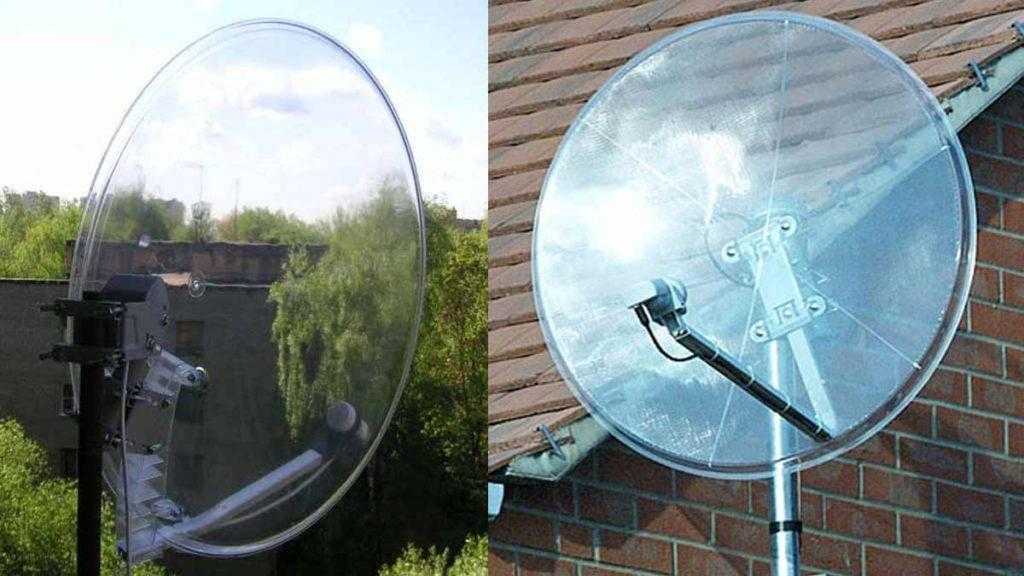

Пластиковая спутниковая антенна

Пластиковые тарелки с металлическим напылением – инновация на рынке спутникового ТВ-оборудования. Вездесущий пластик проник и сюда. Хорошо это или плохо – покажет время. По некоторым наблюдениям – цена этих антенн достаточно высока,  а производительность хуже, чем у алюминиевых тарелок, о долговечности говорить не  приходится. Так что ничего интересного, кроме лёгкого монтажа.

В районах, где дуют частые и сильные ветры, где установка проводится на большой высоте, рекомендована антенна из перфорированного металла. Эффект «сита» помогает снизить парусность антенны.

Какое телевидение мы смотрим

Какие бывают спутниковые антенны-тарелки? Их разделяют на несколько разных типов в зависимости от типа сигнала. Прежде сем выбрать спутниковую тарелку, давайте разберемся, какое телевидение мы смотрим.

Эфирное аналоговое телевидение

Сигнал кодируется и передается в каком-то одном конкретном диапазоне волн – дециметровом (ДМВ) или метровом (MB). Эфирные антенны чаще всего устанавливаются на дачах. Они не всегда работают качественно, но и стоят недорого. Если у Вас обычная «советская» дача, которой Вы пользуетесь только в сезон, то основную часть времени Вы проводите на участке. Телевизор смотрите либо только вечером, либо в непогоду. Устанавливать дорогое оборудование для нескольких часов просмотра не имеет смысла.

Цифровое телевидение

Если где-то недалеко от Вашего дома есть вышка, передающая сигнал в цифровом формате, то вы сможете принимать до 20 каналов в хорошем качестве. Для этого понадобится обычная эфирная ДМВ-антенна и телевизионная приставка с поддержкой стандарта «DVB-T2». Если у Вас современная модель телевизора, поддерживающая этот стандарт, тогда и приставка не понадобится, достаточно будет правильно установить и настроить антенну.

Какой конкретно тип антенны и какую модель выбрать – это зависит от целого ряда факторов и условий

При выборе нужно принимать во внимание следующие критерии:

• расположение дома – на равнине, на холме, в низине;
• наличие рядом высоких деревьев, зданий конструкций или объектов;
• расстояние до ближайшей вышки.

Основное значение придается расстоянию и возможной высоте установки антенны. Иногда каждый метр имеет значение.

Спутниковое телевидение

Трансляция сигнала идет от спутника. Качество чаще всего очень хорошее, количество каналов измеряется сотнями. Но такие антенны, называемые в простонародье «тарелками», стоят дорого. Для уверенного приема сигнала в сельской местности нужна тарелка большого размера, не менее 90 см в диаметре. Это тоже влияет на цену. Кроме этого, спутниковое телевидение (CT) является платной услугой. Операторы предлагают большой ассортимент услуг, в том числе есть недорогие пакеты.
