Электропроводка в частном доме своими руками пошаговое описание

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Распределительный щиток

Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т.д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
все места соединений должны быть сделаны в монтажных распределительных коробках;
горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Электрический потенциал атмосферы

Разность потенциалов между поверхностью земли и ионосферой составляет около 300 000 Вольт. Напряженность электрического поля вблизи поверхности достигает 150 Вольт на метр (В/м) и снижается по экспоненте с увеличением высоты. На высоте 30 км величина напряженности составляет около 1 В/м. На уровне ионосферы напряженность поля стремится к нулю, из-за увеличения проводимости среды в результате ионизации под воздействием солнечного излучения.

Многие из нас ощущали на себе эффект накопления атмосферного заряда. Например, в сухую ветреную погоду, выходя из автомобиля, можно почувствовать разряд статического напряжения. Дело в том, что электрический заряд накапливается на автомобиле благодаря шинам. Резиновые шины являются хорошим изолятором, который предотвращает стекание заряда на землю. При выходе из автомобиля накопленный заряд с кузова уходит в землю через наше тело в виде искры и лёгкого, но неприятного удара током.

Заманчиво выглядит идея обуздания энергии молнии, но на этом пути масса технических сложностей. Огромная энергия, заключенная в молнии очень кратковременна и непостоянна. Нужно поймать разряд и направить энергию в какой-то накопитель. Поскольку место попадания молнии непредсказуемо а пиковая мощность очень велика, современная техника не обладает достаточными возможностями, чтобы справиться с этой задачей.

Теоретически, если взять два листа металла площадью 1 м2 и разнести их на расстояние 500 м по вертикали относительно поверхности земли, то напряжение между ними составит около 80 В. Очевидно, что целесообразность и эффективность такой «электростанции» весьма сомнительна, учитывая масштаб необходимого сооружения для разнесения листов.

Несмотря на то, что атмосфера Земли буквально пропитана электричеством, какого либо действенного способа извлечения и использования этой энергии на сегодняшний день не существует.

Вводной автомат. Схема щита

Любая схема щита начинается с вводного автомата или рубильника, который полностью отключает щиток. Его установка даже не обсуждается, он должен быть цепи в любом случае. Номинал вводного автомата зависит от выделяемой мощности.

В квартирах номиналы автоматов заложены в проекты электроснабжения домов и изменить их можно только с разрешения управляющей компании или ТСЖ, самому это делать, ни в коем случае, не надо. Для квартир с электроплитами при сечение вводного медного кабеля 10 кв.мм. номинал вводного автомата должен быть не более 50А (11,5 кВт). Для квартир с газовыми электроплитами при сечение вводного кабеля 4 кв.мм. должен быть не более 25А (около 6 кВт), при сечении кабеля 6 кв.мм. – не более 32А (около 7,5 кВт). Стоит отметить, что данных номиналов и мощностей вполне хватает. Поэтому, чтобы определиться с номиналом вводного автомата, необходимо знать сечение кабеля. В старом жилом фонде, часто в квартиру идет вообще один кабель 2,5 кв.мм.(почти всегда алюминий), поэтому там ситуация совсем иная.

В частных домах (коттеджи, дачи) все зависит от того, сколько мощности вам выделила сетевая организация, председатель СНТ, ДНТ и т.д. Если это сетевая организация, то у нас в стране по Постановлению Правительства РФ от 27.12.2004 N 861 “Об утверждении Правил недискриминационного доступа…” стандартно подключают три фазы 15 кВт за 550 руб. в независимости от региона, будь то Якутия или Москва. Если вы хотите мощности больше, чем 15 кВт, то здесь уже необходимо доплатить и тут уже расценки по регионам разные, в Москве и области бывает доходит до 100.000 руб. за + 1 кВт.

В СНТ свои порядки, где-то на мощность смотрят сквозь пальцы, по принципу “бери сколько сможешь унести”, а где-то считают каждый кВт. Вообщем, если у вас дом в СНТ, то вам прямая дорога к вашему председателю, который вам все объяснит. Сечение вводного кабеля или провода, как правило закладывают не менее 10 кв.мм. по меди или 16 кв.мм. по алюминию, т.е. номинал автомата можно выбирать до 50А, если, конечно, такой разрешат поставить.

Часто возникает вопрос, нужен ли вводной автомат (рубильник) в щите дома, если такой уже есть в щите учета (со счетчиком). Ответ однозначен, конечно нужен, вы же не будете бегать постоянно до опоры (столба) ЛЭП, где установлен щит учета, чтобы включать-выключать щиток в доме. Исключение относится к квартирам, если у вас вводной автомат в этажном щитке, который в нескольких метрах от вашей квартиры, то вводной автомат (рубильник) внутри квартиры можно не ставить.

Другой вопрос, который касается больше частного дома, если автомат уже есть в щите учета, то в дом можно ставить рубильник, а не автомат. Но хуже точно не будет, если будет стоять второй автомат в цепи.

Установку рубильника еще часто мотивируют тем, что нагрузку предпочтительнее отключать именно рубильником, который для этого и предназначен. Но автомат – это такой же коммутационный аппарат, который предназначен для отключений-включений, его отличие от рубильника лишь в том, что он имеет еще и защиты. Дом или квартира – это не производство и токи небольшие, хорошие европейские автоматы имеют ресурс на десятки тысяч циклов отключений-включений, так какие могут быть проблемы?

К тому же, хорошие рубильники почти всегда дороже, чем автоматы, а занимают столько же места. Еще установку второго автомата объясняют селективностью, т.е. мол, если поставить автомат в доме на одну ступеньку меньше, чем автомат в щите учета, например, 25А в доме, а 32А на столбе, то в доме 25А отключится первым и не придется бегать к столбу, чтобы включить электричество обратно. Это верно лишь отчасти, только когда автомат отключился от перегруза (когда было включено много приборов одновременно), если будет короткое замыкание КЗ, то в 90% случаев отключатся оба автомата одновременно.

Вывод: Номинал вводного автомата выбирается по сечению вводного кабеля, при условии, что мощность не ограничена. Если мощность ограничена, то выбираем номинал вводного автомата исходя из ограничения, при этом не забываем про сечение вводного кабеля.

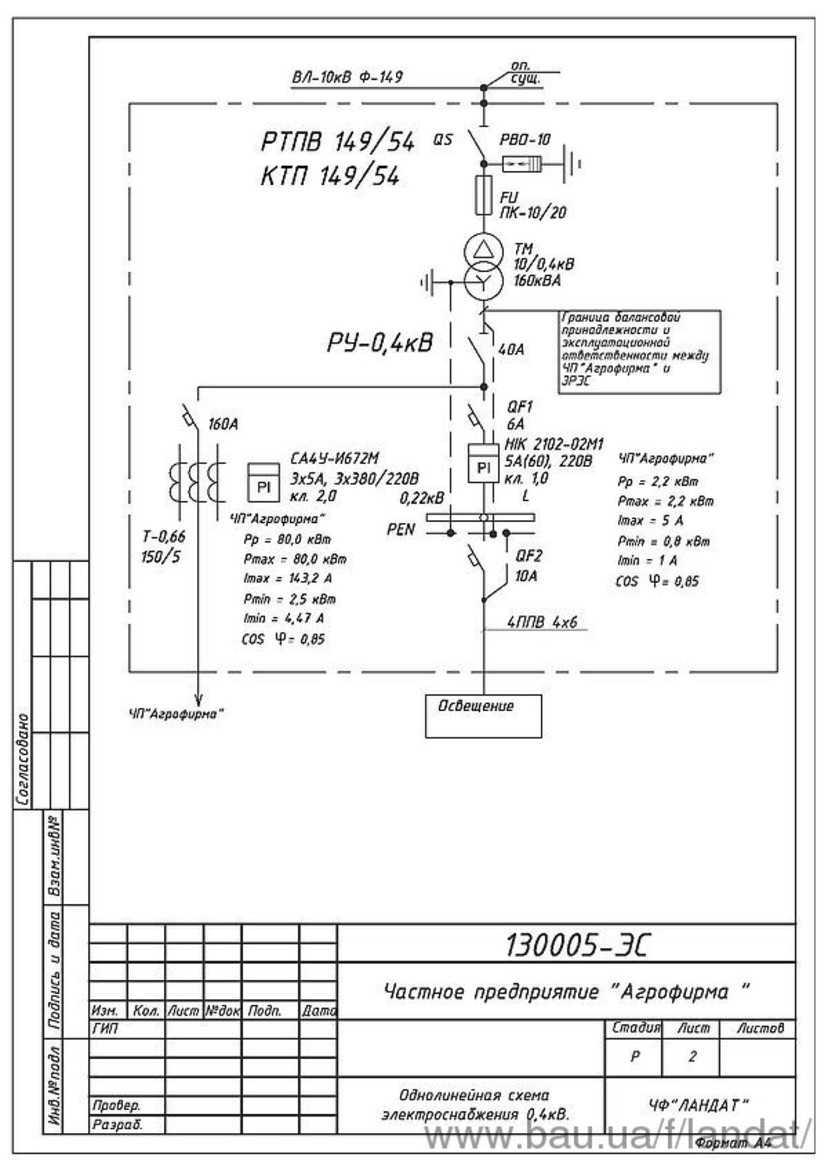

Что такое однолинейная схема электроснабжения?

К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.

Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему.
Как читать электрические схемы. Урок №6

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
Все точки соединения должны располагаться в распределительных коробках.
Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки. Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.

Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.

После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:

Сечение жил, мм	Медные жилы проводов и кабелей	Сечение жил, мм	Алюминиевые жилы проводов и кабелей
Напряжение 220 В	Напряжение 380 В	Напряжение 220 В	Напряжение 380 В
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5	2,5	22	4,4	19	12,5
2,5	27	5,9	25	16,5	4	28	6,1	23	15,1
4	38	8,3	30	19,8	6	36	7,9	30	19,8
6	46	10,1	40	26,4	10	50	11	39	25,7
10	70	15,4	50	33	16	60	13,2	55	36,3
16	85	18,7	75	49,5	25	85	18,7	70	46,2
25	115	25,3	90	59,4	35	100	22	85	56,1
35	135	29,7	115	75,9	50	135	29,7	110	72,6
50	175	38,5	145	95,7	70	165	36,3	140	92,4
70	215	47,3	180	118,8	95	200	44	170	112,2
95	260	57,2	220	145,2	120	230	50,6	200	132
120	300	66	260	171,6

Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля. Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.

Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.

Вариант построения схемы электроснабжения дома

Ввод электропитания

Грамотно выполненный ввод электроэнергии в частный дом от линии энергоснабжения – это не только гарантия стабильного и качественного питания всех бытовых приборов, но и надежная защита от пожаров.

Кроме того, от продуманности линии ввода зависит ее устойчивость к ветровым нагрузкам, а также степень защиты от поражения электрическим током в дождь, в снег, а также просто в сырую погоду.

Существует два основных способа, как можно реализовать ввод электричества в дом: через воздушную линию или посредством подземных коммуникаций. В первом случае подразумевается натягивание проводов между стеной дома и опорой линий элекроснабжения, во втором – заглубление проводки в землю.

Ввод по воздуху

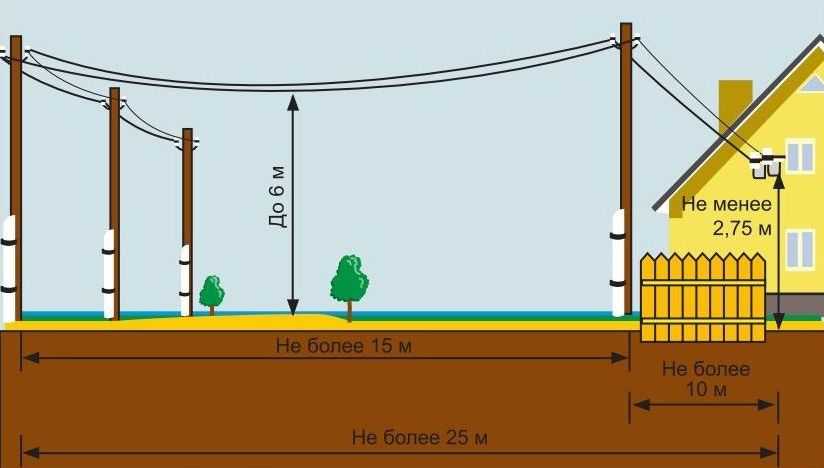

Наиболее рациональным воздушный ввод может оказаться тогда, когда расстояние между стеной дома и столбом электроснабжения не превышает 20 м. Если оно оказывается большим, то на приусадебном участке придется устанавливать еще одну дополнительную опору.

Делается это с целью уменьшения механической нагрузки на линию ввода, которая при длине более 20 м может порваться либо под собственным весом, либо при раскачивании под ветром.

Обустраивается воздушная линия следующим образом:

Сквозь стену высверливается отверстие, в которую устанавливается отрезок металлической трубы небольшого диаметра или специальной пластиковой гофры;

В стену дома врезается изолятор на кронштейне;

Между изолятором на стене и изолятором на столбе натягивается стальной трос;

Натягиваются непосредственно провода;

Подводящие провода через каждые 0.5 м скрепляются с несущим тросом при помощи металлических или пластиковых хомутов;

Сквозь стену и вставленную трубу вводятся несущие провода, далее подсоединяемые к распределительному щитку внутридомовой проводки.

Очень важно, чтобы сохранялось достаточное натяжение троса вместе с закрепленными на нем проводами. Достигается это натяжением между изоляторами на столбе и на стене

Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5

Достигается это натяжением между изоляторами на столбе и на стене. Отрезок же провода от изолятора до распределительного щитка, должен прокладываться свободно, без натяжения. Минимальное расстояние между уровнем грунта и нижней точкой провисания натянутого троса должно составлять 3.5.

Также данный трос не должен соприкасаться на всем своем протяжении ни с какими-либо постройками, ни с кронами деревьев или кустарников.

Точка ввода требует герметизации. Для этого после прокладывания сквозь трубу электрического кабеля все оставшееся в ней свободное пространство заполняется либо монтажной пеной, либо плотно утрамбованной негорючей минеральной ватой.

В качестве провода, который можно использовать для подвода электроэнергии к частному дому, можно использовать кабель марки СИП. Его изоляция рассчитана на эксплуатацию в условиях воздействия атмосферных осадков и солнечного излучения, а также при значительных колебаниях температуры.

К тому же, данный кабель не требует использования дополнительного несущего троса, поскольку уже обладает таковым. Минимальное сечение провода – 16 кв.мм. Для ввода 220 В используется двухжильный кабель, для 380 В – четырехжильный.

Подземный ввод

Ввод под землей принято считать более надежным, нежели его воздушная разновидность. Увеличение надежности достигается полным исключением воздействия на кабель таких неблагоприятных факторов, как перепады температур, осадки и ветровые нагрузки.

Кроме того, при подземном вводе можно не учитывать такие препятствия, как кроны деревьев или надворные постройки.

При всей своей стабильности, грунт также является достаточно агрессивной средой, способной со временем привести в негодность защитную оболочку электрического кабеля. Поэтому прокладываемые под землей провода нуждаются в защите.

В качестве защитного элемента и при обустройстве подземного ввода используются либо стальные, либо пластиковые трубы малого диаметра.

Труба должна быть проложена от точки выхода внутрь помещения и до уровня в 1.8-2 м уже на столбе электроснабжения.

Глубина закладки электрического кабеля не должна быть менее 0.8 м. Если ввод организуется через фундамент, то в этом случае отверстие усиливается установкой асбо-цементной трубы.

Занимаясь обустройством ввода электричества, следует помнить, что непосредственно подключение электроэнергии, равно как и любые работы на столбах электроснабжения, имеют право выполнять лишь сотрудники снабжающей организации.

Свое электричество и своя вода

Живя за городом, и имея рядом со своим домом или дачей, небольшую речку или ручей, всегда можно обеспечить себя не только водой, но и своим электричеством.
Конечно можно приобрести комплект микро – ГЭС, которое достаточно широко представлены на отечественном рынке, но можно изготовить подобное устройство и своими руками.
Конструкция может быть простой или сложной, все зависит от потребности в электрической энергии, а также от вида водоема, т.е. способности воды создавать напор в заданном направлении.

Для изготовления простейшей конструкции потребуется автомобильный генератор, велосипедное или иное колесо, пара шкивов разного диаметра или звездочек, а также металлический профиль (уголок), какой есть в наличии.

Из металлического профиля изготавливается конструкция крепления колеса и генератора. Колесо можно расположить параллельно или перпендикулярно плоскости воды, это зависит от вида водоема. На колесе крепятся лопасти, изготавливаемые из металла, пластика, фанеры или иного материала. На ось колеса крепится шкив (звездочка) большего диаметра.

Монтируется генератор, на его вал крепится шкив (звездочка) меньшего диаметра. Шкивы соединяются посредством ременной передачи, звездочки – посредством цепи. К выводам генератора подсоединяются провода. Колесо помещается в воду. Установка готова к работе.
